Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит
Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.
К основным элементам стояночного тормоза относят:
- рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
- тросы, воздействующие на систему, приводящие к торможению.
Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.
Снятие заднего поперечного рычага
Задняя подвеска имеет регулировку углов схождения колес, поэтому…
…кернером помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при последующей сборке можно было приблизительно сохранить углы установки колес.
Положение головки регулировочного болта при этом можно не помечать.
Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.
Накидным ключом «на 21» отворачиваем гайку регулировочного болта крепления рычага к подрамнику, удерживая регулировочный болт от проворачивания головкой того же размера.
Снимаем эксцентриковую шайбу…
…и вынимаем из отверстий подрамника и рычага регулировочный болт.
Болт имеет паз для фиксации шайбы в определенном положении.
Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.
Снимаем задний поперечный рычаг.
Задний поперечный рычаг: проушина рычага; рычаг; сайлент-блок.
Устанавливаем рычаг в обратной последовательности, при этом головка регулировочного болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля; сделанная метка на эксцентриковой шайбе должна совпасть с меткой на подрамнике.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».
Проверяем и при необходимости регулируем углы установки задних колес.
Снятие переднего поперечного рычага.
Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.
Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.
Головкой «на 21» отворачиваем гайку болта крепления рычага к подрамнику, удерживая болт от проворачивания накидным ключом того же размера…
…и вынимаем болт из отверстий рычага и подрамника.
Снимаем передний поперечный рычаг.
Устанавливаем рычаг в обратной последовательности…
…при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону задней части автомобиля.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».
Снимок555
Элементы механизма автоматической регулировки зазора: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Когда менять
Снятие наружного шарнира, замена чехла
Снимаем привод заднего колеса, как описано выше.
Располагаем привод на столе

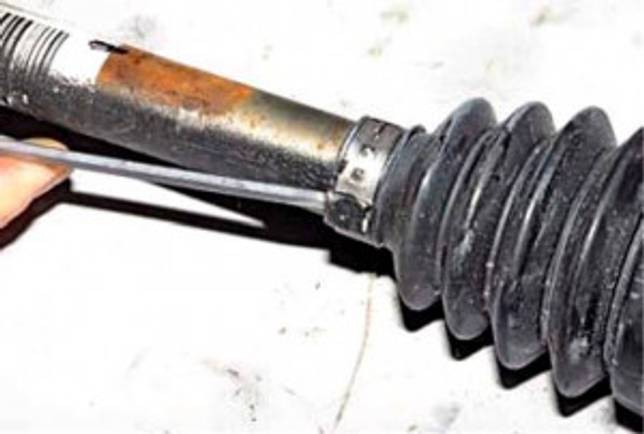

Направляем лезвие плоской отвертки в стык замка большого хомута, наносим удары молотком по рукоятке отвертки
Раскрываем замок и снимаем хомут
Отверткой разжимаем замок малого хомута
Снимаем малый хомут
Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира
Зажимаем вал в тиски.

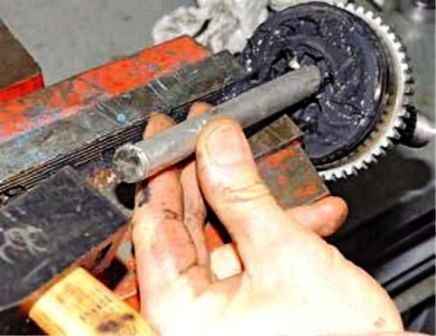

Выколоткой сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы
Снимаем наружный шарнир с вала
Снимаем чехол с вала

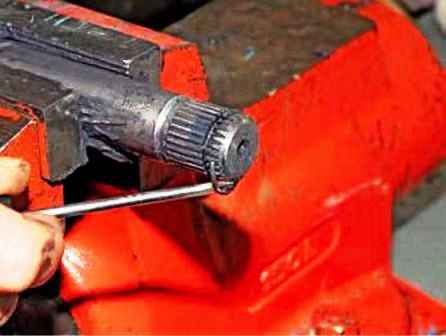

Поддеваем отверткой стопорное кольцо
Вынимаем кольцо из проточки на валу

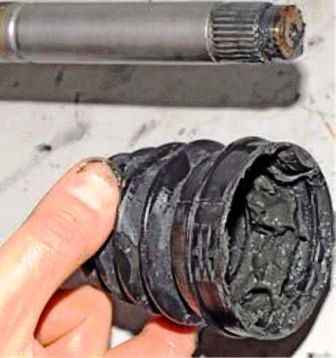

Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине.
Продуваем шарнир сжатым воздухом.
Осматриваем шарики, сепаратор обойму и внутреннюю полость корпуса.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал новый чехол шарнира.
Устанавливаем в проточку вала новое стопорное кольцо.
Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки.
Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал.
Проверяем фиксацию обоймы шарнира стопорным кольцом.
Проверяем подвижность шарнира — он должен перемещаться без заеданий.
Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира.
Закрепляем чехол шарнира новыми хомутами.
Конструкция заводских хомутов не позволяет установить их в условиях не специализированного автосервиса.

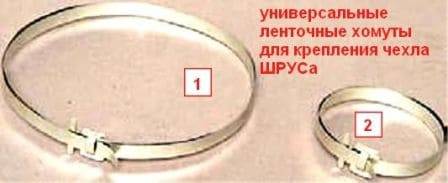

В этом случае можно, например, воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.
Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут.
Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону.
Проверяем затяжку хомута, пытаясь вынуть хомут за его замок вдоль паза чехла.
Если хомут сдвигается, затяжка его недостаточна, и необходимо повторить затяжку хомута.
Устанавливаем привод заднего колеса обратной последовательности.
Снятие внутреннего шарнира, замена чехла
Снимаем привод заднего колеса, как описывалось в начале статьи.
Укладываем привод на верстак.
Направив лезвие плоской отвертки в стык замка хомута, наносим удары молотком по рукоятке отвертки
Раскрываем замок большого хомута
Снимаем хомут
Отверткой разжимаем замок малого хомута
Снимаем малый хомут. Стягиваем чехол с корпуса шарнира
Снимаем корпус шарнира
Поддеваем отверткой стопорное кольцо
Вынимаем стопор из проточки на валу
Снимаем трехшиповик с вала

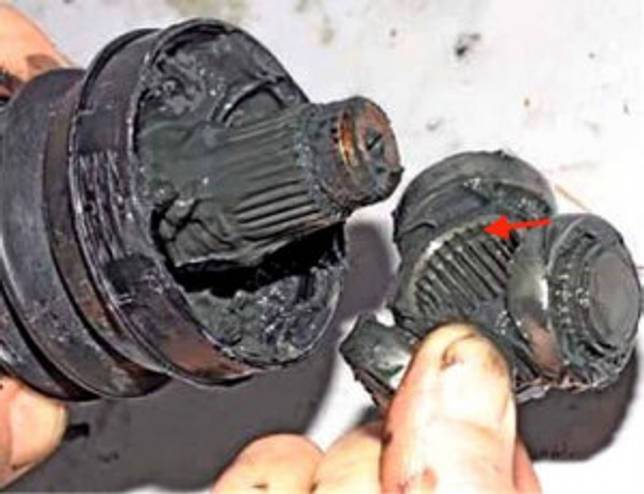

При сборке шарнира, трехшиповик нужно устанавливать на вал так, чтобы проточка на трехшиповике (показана стрелкой) была направлена к чехлу.
Вынимаем пружину вместе с упорной шайбой
Снимаем с вала чехол
Удаляем из корпуса шарнира старую смазку и промываем его в керосине.
Протираем шарнир ветошью и продуваем сжатым воздухом.
Осматриваем ролики, игольчатые подшипники трехшиповика и внутреннюю полость корпуса шарнира.
Ролики трехшиповика должны вращаться на игольчатых подшипниках свободно, без заеданий.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.
Перед установкой нового чехла шарнира наносим небольшое количество смазки на торец вала.
Надев чехол на вал, располагаем его поясок под малый хомут в канавке вала.
Половину рекомендуемого объема требуемой смазки вкладываем и равномерно распределяем в полости корпуса шарнира другую половину — в полости чехла.
Устанавливаем в канавку вала новое стопорное кольцо.
Надеваем корпус шарнира на трехшиповик и натягиваем чехол на корпус шарнира, расположив поясок чехла под большой хомут в установочной канавке корпуса.
Крепим чехол шарнира новыми хомутами.
Устанавливаем привод заднего колеса в обратной последовательности.
Снятие тормозного барабана на Рено Дастер 4х4
Снятие наружного шарнира, замена чехла
Снимаем привод заднего колеса, как описано выше.
Располагаем привод на столе
Направляем лезвие плоской отвертки в стык замка большого хомута, наносим удары молотком по рукоятке отвертки
Раскрываем замок и снимаем хомут
Отверткой разжимаем замок малого хомута
Снимаем малый хомут
Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира
Зажимаем вал в тиски.
Выколоткой сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы
Снимаем наружный шарнир с вала
Снимаем чехол с вала
Поддеваем отверткой стопорное кольцо
Вынимаем кольцо из проточки на валу
Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине.
Продуваем шарнир сжатым воздухом.
Осматриваем шарики, сепаратор обойму и внутреннюю полость корпуса.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал новый чехол шарнира.
Устанавливаем в проточку вала новое стопорное кольцо.
Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки.
Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал.
Проверяем фиксацию обоймы шарнира стопорным кольцом.
Проверяем подвижность шарнира — он должен перемещаться без заеданий.
Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира.
Закрепляем чехол шарнира новыми хомутами.
Конструкция заводских хомутов не позволяет установить их в условиях не специализированного автосервиса.
В этом случае можно, например, воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.
Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут.
Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону.
Проверяем затяжку хомута, пытаясь вынуть хомут за его замок вдоль паза чехла.
Если хомут сдвигается, затяжка его недостаточна, и необходимо повторить затяжку хомута.
Устанавливаем привод заднего колеса обратной последовательности.
Снятие внутреннего шарнира, замена чехла
Снимаем привод заднего колеса, как описывалось в начале статьи.
Укладываем привод на верстак.
Направив лезвие плоской отвертки в стык замка хомута, наносим удары молотком по рукоятке отвертки
Раскрываем замок большого хомута
Снимаем хомут
Отверткой разжимаем замок малого хомута
Снимаем малый хомут. Стягиваем чехол с корпуса шарнира
Снимаем корпус шарнира
Поддеваем отверткой стопорное кольцо
Вынимаем стопор из проточки на валу
Снимаем трехшиповик с вала
При сборке шарнира, трехшиповик нужно устанавливать на вал так, чтобы проточка на трехшиповике (показана стрелкой) была направлена к чехлу.
Вынимаем пружину вместе с упорной шайбой
Снимаем с вала чехол
Удаляем из корпуса шарнира старую смазку и промываем его в керосине.
Протираем шарнир ветошью и продуваем сжатым воздухом.
Осматриваем ролики, игольчатые подшипники трехшиповика и внутреннюю полость корпуса шарнира.
Ролики трехшиповика должны вращаться на игольчатых подшипниках свободно, без заеданий.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.
Перед установкой нового чехла шарнира наносим небольшое количество смазки на торец вала.
Надев чехол на вал, располагаем его поясок под малый хомут в канавке вала.
Половину рекомендуемого объема требуемой смазки вкладываем и равномерно распределяем в полости корпуса шарнира другую половину — в полости чехла.
Устанавливаем в канавку вала новое стопорное кольцо.
Надеваем корпус шарнира на трехшиповик и натягиваем чехол на корпус шарнира, расположив поясок чехла под большой хомут в установочной канавке корпуса.
Крепим чехол шарнира новыми хомутами.
Устанавливаем привод заднего колеса в обратной последовательности.
FakeHeader
Снимок555
Элементы механизма автоматической регулировки зазора: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Замена масла в редукторе Рено Дастер
При замене жидкости в редукторе Рено Дастер автолюбитель может пойти двумя путями:
- Обратится в специализированный сервис по замене масла. Там проведут все работы по замене жидкость и в заднем мосте и в раздатке. Общее время замены в сервисе составит около 30 минут. Цена вопроса составит от 500 рублей и до бесконечности.
- Провести замену собственными силами. Этот способ на любителя повозится во внутренностях машины. И если у автолюбителя есть навыки и возможности.
В первом случае все ясно и понятно. Требуются лишь деньги и время. Во втором случае потребуется набор инструментов и не кривые руки.
Требуемые инструменты при проведении работ собственными силами:
- Шприц или другое приспособление для заливки;
- Емкость для отработки;

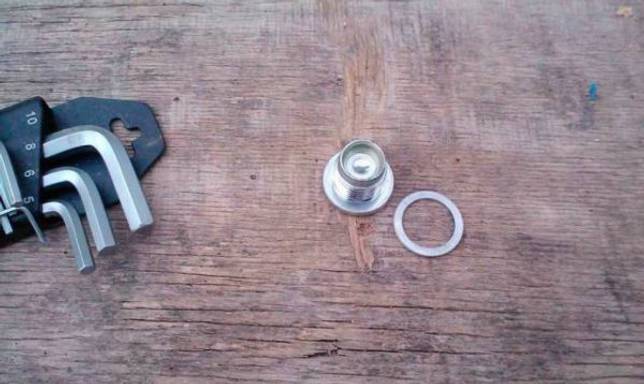

- Шестигранный ключ для пробки;
Все операции можно выполнить не поднимая автомобиль. Но, желательно, использование эстакады.
Процесс самостоятельного смена масла в редукторе состоит из следующих операций.
Сливаем масло
Первым делом снять защиту редуктора (если она есть). На редукторе заливное и сливное отверстия
Осторожно шестигранником открутить заливную пробку и проверить щупом уровень масла
Если трансмиссионной жидкости в пределах нормы и в планах не было полной смены, закручиваем пробку. На этом процесс заканчивается.
Для полной смены требуется открутить пробку сливного отверстия, подставив емкость для отработанного масла. Когда жидкость полностью сольется можно провести чистку редуктора вакуумным насосом. Насос соберет остатки отработанного масла.
Промывка
Операция промывки необязательна, но желательна. Промывать редуктор обязательно при смене марки масла. Специальная промывка продается в автомагазине. Процесс слива промывки идентичен сливу описанному выше.
Признаки необходимости замены подшипника
Основные признаки выхода из строя подшипников в задних ступицах на Duster:
- появление постороннего гула со стороны колеса, который меняет тональность в зависимости от скорости движения;
- наличие вибраций задней подвески.
По мере разрушения подшипниковой опоры изменяется угол установки колеса на полуоси, что приводит к неравномерному износу протектора шины. Часть владельцев отмечает повышение температуры тормозного барабана, но такое возникает и при перекосе или разрушении фрикционного слоя тормозных колодок.
Это интересно: Особенности конструкции системы выпуска отработавших газов Renault Logan 2004-2015 Бензин
Как снять тормозной барабан рено дастер
Автомобиль 4×4.
Снятие приводов передних колес проводим при демонтаже коробки передач и раздаточной коробки, при замене самих приводов, замене грязезащитных чехлов внутренних и наружных шарниров.
Приводы колес снимаем также при замене сальников приводов.
Работу выполняем на смотровой канаве или эстакаде.
Основные операции по снятию показаны на приводе левого колеса.
Отворачиваем болты крепления колеса и снимаем его.
С внутренней стороны диска колеса рукояткой молотка выталкиваем декоративную заглушку диска колеса…
…и снимаем ее.
Чтобы отвернуть гайку крепления подшипника ступицы колеса, устанавливаем колесо на место и крепим его как минимум двумя болтами.
Опускаем автомобиль на колеса и включаем стояночный тормоз.
Головкой «на 30» ослабляем гайку крепления подшипника ступицы колеса.
Вывешиваем и снимаем колесо.
Вставив отвертку в вентиляционное отверстие тормозного диска и оперев её на направляющую тормозных колодок, окончательно отворачиваем гайку крепления подшипника ступицы колеса.
Самоконтрящаяся гайка крепления подшипника ступицы колеса – одноразовая, при последующей сборке ее необходимо заменить новой.
При отсутствии новой гайки временно можно использовать старую гайку…
…но перед ее установкой следует обжать лепестки буртика гайки в тисках.
Снимаем колесо и устанавливаем автомобиль на подставку заводского изготовления.
Выводим резиновые муфты жгута проводов датчика скорости вращения переднего колеса и тормозного шланга из кронштейна амортизаторной стойки.
Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).
Отворачиваем гайки болтов крепления рычага передней подвески к подрамнику и вынимаем болты (см. Снятие рычага и шаровой опоры).
Как вариант, можно (вместо отсоединения рычага от подрамника) отсоединить палец шаровой опоры от поворотного кулака (см. Снятие рычага и шаровой опоры).
Отводим поворотный кулак с амортизаторной стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.
При этом следует удерживать вал привода колеса от осевого перемещения, чтобы не произошел выход подшипников трехшиповика из корпуса внутреннего шарнира.
Опираясь монтажной лопаткой на картер коробки передач, выталкиваем корпус внутреннего шарнира из коробки передач…
…и снимаем привод левого переднего колеса.
В соединении шлицов ступичной части корпуса внутреннего шарнира привода правого колеса и проходного вала раздаточной коробки стопорное кольцо отсутствует, при этом шлицевое соединение имеет плотную посадку.
При снятии привода правого колеса монтажную лопатку опираем на трубку, надетую на головку болта, и, приложив необходимое усилие, сдвигаем корпус внутреннего шарнира со шлицов проходного вала раздаточной коробки.
Снимаем привод правого колеса.
Устанавливаем приводы передних колес в обратной последовательности.
При установке привода правого переднего колеса шлицы проходного вала раздаточной коробки следует смазать пластичной смазкой.
Уплотнительное кольцо, надетое на проходной вал раздаточной коробки, следует заменить, если оно повреждено или потеряло эластичность.
Пошаговая инструкция для полноприводных авто
Задняя МакФерсон независимая подвеска 4WD Дастера 2
Конструктивно задняя подвеска у этой версии кроссовера состоит из:
- несколько другого, чем на передке подрамника, как по форме, так и по креплению к кузову;
- из таких же по конструкции амортизаторных стоек, которые, как и на передней подвеске совмещены с пружинами;
- рычага поперечной стабилизации, установленного как можно ближе к краю кормы и, соединенного с помощью соответствующих рычагов с амортизаторами, тем самым нивелируя возникающие поперечные усилия крена.
Устройство задней независимой МакФерсон подвески полноприводного Дастера 2: 1 – ступичный узел заднего колеса; 2 – кулак неповоротный; 3 – стойка амортизирующая; 4 – рычаг стабилизации поперечной устойчивости; 5 – штанга стабилизационная; 6 – собственно сам подрамник; 7 – поперечный рычаг, установленный спереди; 8 – поперечный рычаг, расположенный сзади; 9 – кузовной кронштейн; 10 – рычаг продольный для крепления подвески к кузову.
Цена работы на сто
Замена сальников приводов колес Renault Duster
Необходимость выполнения работы определяем в ходе проверки технического состояния коробки передач.
Замечание
Последовательность выполнения показана на примере сальника привода левого колеса автомобиля с механической коробкой передач. Замена сальника привода правого колеса выполняется аналогично. При выполнении работы на автомобиле с АКП следует учитывать, что для доливки необходимо использовать только специальную рабочую жидкость для автоматической коробкой передач.
Работу выполняем в следующем порядке.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.
2. Снимаем левый привод переднего колеса.
3. Поддев сальник большой шлицевой отверткой или монтажной лопаткой, извлекаем его из картера коробки передач.
4. Покрываем рабочую кромку нового сальника трансмиссионным маслом (или рабочую жидкость автоматической коробки передач) и запрессовываем его, используя оправку подходящего диаметра.
Важный момент
Удары не должны быть излишне сильными. Запрессовывать сальник нужно постепенно, избегая перекосов.
5. Устанавливаем детали в обратной последовательности. Доливаем в коробку передач трансмиссионное масло (или рабочую жидкость автоматической коробки передач).
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Замена сальников приводов колес» для Renault Duster
Замена сальника раздаточной коробки правого привода Дастер
https://youtube.com/watch?v=tlqvnb5Y4eg
Замена сальника привода правого колеса Renault Logan.
Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2
Это интересно: Описание иммобилайзера Pandect IS-670 на Renault Duster
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Снятие внутреннего шарнира, замена чехла
Снимаем привод заднего колеса, как описывалось в начале статьи.
Укладываем привод на верстак.
Направив лезвие плоской отвертки в стык замка хомута, наносим удары молотком по рукоятке отвертки
Раскрываем замок большого хомута
Снимаем хомут
Отверткой разжимаем замок малого хомута
Снимаем малый хомут. Стягиваем чехол с корпуса шарнира
Снимаем корпус шарнира
Поддеваем отверткой стопорное кольцо
Вынимаем стопор из проточки на валу
Снимаем трехшиповик с вала
При сборке шарнира, трехшиповик нужно устанавливать на вал так, чтобы проточка на трехшиповике (показана стрелкой) была направлена к чехлу.
Вынимаем пружину вместе с упорной шайбой
Снимаем с вала чехол
Удаляем из корпуса шарнира старую смазку и промываем его в керосине.
Протираем шарнир ветошью и продуваем сжатым воздухом.
Осматриваем ролики, игольчатые подшипники трехшиповика и внутреннюю полость корпуса шарнира.
Ролики трехшиповика должны вращаться на игольчатых подшипниках свободно, без заеданий.
Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются — такой шарнир заменяем.
Перед установкой нового чехла шарнира наносим небольшое количество смазки на торец вала.
Надев чехол на вал, располагаем его поясок под малый хомут в канавке вала.
Устанавливаем в канавку вала новое стопорное кольцо.
Надеваем корпус шарнира на трехшиповик и натягиваем чехол на корпус шарнира, расположив поясок чехла под большой хомут в установочной канавке корпуса.
Крепим чехол шарнира новыми хомутами.
Устанавливаем привод заднего колеса в обратной последовательности.
Замена масла в МКПП на Рено Дастер
Отличия между подвесками 4х2 и 4х4
Различия между схемами подвесок автомобилей Renault Duster:
Версия 4х2 комплектуется штампованной стальной балкой U-образного сечения с пружинами и амортизаторами 2-стороннего действия.
На полноприводном Дастере задняя подвеска состоит из пары поперечных штанг и продольного рычага на каждую сторону. Предусмотрены амортизаторы с цилиндрическими пружинами и стабилизатор поперечной устойчивости.
Детали задней подвески Duster
В конструкцию задней подвески 2WD входят детали:
балка с приваренными рычагами;
цилиндрические пружины с переменной жесткостью, оснащенные резиновыми прокладками сверху и снизу;
амортизаторы с резиновыми отбойниками и защитным чехлом;
тормозные механизмы барабанного типа;
кронштейны крепления балки к лонжеронам;
крепежные элементы (болты и гайки).
В конструкцию задней подвески входят балка, цилиндрические пружины, амортизаторы.
При использовании полного привода 4WD в конструкцию ходовой части входят:
сварной подрамник;
продольные и поперечные рычаги;
амортизаторы и цилиндрические пружины;
кулаки с шарикоподшипниками;
тормозные механизмы барабанного типа;
приводные валы с шарнирами;
крепежные элементы (болты и гайки).
Схема подвески
Общее описание схемы подвесок автомобилей Duster:
На модификации 4х2 установлена балка с жестко приваренными продольными рычагами, обеспечивающими подвижность конструкции относительно кузова (в точках установки предусмотрены резиновые шарниры). В рычагах предусмотрены площадки для нижнего витка пружин, корпуса стоек амортизаторов крепятся болтами.
На модификации 4х4 в устройство входит стальной подрамник, соединяющий рычаги с лонжеронами машины. В головках штанг расположены резиновые шарниры, обеспечивающие работу ходовой части при движении по неровностям. Для установки тормозного механизма используется кулак, к которому прикреплены рычаги и стойка с пружиной. На подрамнике закреплен редуктор с муфтой включения привода, связанный с коробкой передач карданным валом.
Схема подвески Рено Дастер.
Принцип работы и устройство
При движении автомобиля покрышка контактирует с дорожным полотном. В зоне соприкосновения возникают силы реакции, направленные в вертикальной, поперечной и продольной плоскостях. Вертикальное усилие воспринимается ходовой частью (ускорение при ударах о препятствия на скорости достигает 4,5 G), импульс гасится пружиной и жидкостью (или газом) в стойке амортизатора.
