Renault Duster Тормозная система Рено Дастер

Устройство

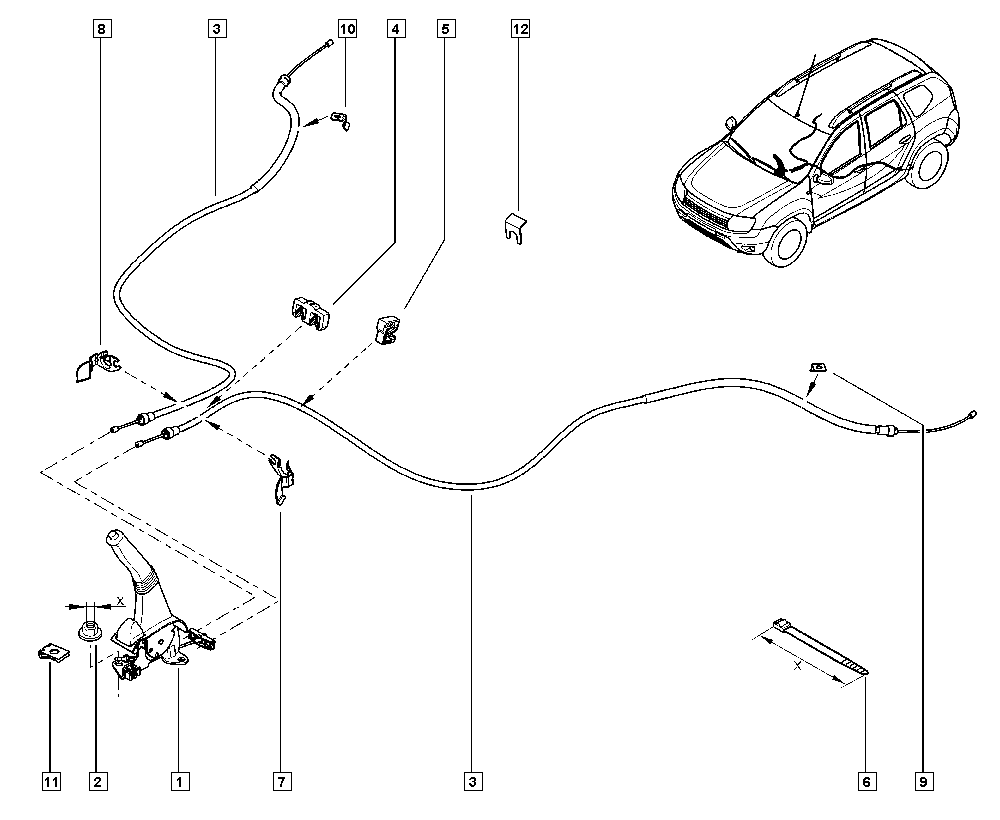

Тормозные колодки задней оси сжимаются и разжимаются при помощи рычага, который состоит из таких элементов как:

Ручки стояночного тормоза
Переднего троса с шайбой, благодаря которой происходит регулирование длины

Благодаря тросу происходит соединения рычага и балансира, а в качестве промежуточного элемента, который связывает колодки и стабилизатор выступает задний трос. Рукоятка, перемещаясь, воздействует на колодки, благодаря которым происходит блокировка колес.

— Трубчатый ключ или высокая головка на «10»

— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиля

Порядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4

Снимаем облицовку тоннеля пола

Для этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

Поднимаем рычаг ручника на 6 щелчков вверх

Ручник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

Вращаем регулировочную гайку стояночного тормоза

Используем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения

— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4

Предназначение и состав

Система питания дизельного двигателя предназначена для того, чтобы хранить соляру в автомобиле, а также правильное распределение и своевременную подачу горючей смеси в цилиндры в строго определенных порциях, которые устанавливаются в соответствии с режимом работы ДВС. Эта система состоит из нескольких важных устройств.

Важным элементом системы считается топливный бак, назначение которого в том, чтобы хранить соляру и производить ее охлаждение. При повреждении бака содержимое может протекать, это следует немедленно устранить.

Во-первых, это приводит к резкому росту потери топлива через появившееся отверстие.
Во-вторых, это может привести к возгоранию из-за появления внешней искры.

Второй немаловажной частью считаются фильтры. Они бывают грубой и тонкой очистки

Они обязательно должны быть установлены. Установка двух фильтров требуется для того, чтобы уловить даже самые мельчайшие лишние элементы, которые могут попасть в форсунки.

Современные дизели обладают промежуточным охлаждением нагнетаемого воздуха.

Форсунки устанавливаются на мотор для того, чтобы подавать горючую смесь в цилиндры под высоким давлением. Когда форсунки забиваются, то перестает попадать горючая жидкость в цилиндры, из-за чего ДВС теряет мощность и может вовсе перестать работать.

Топливный насос и ручной подкачивающий насос устанавливаются на ТНВД для того, чтобы передать соляру из бака в форсунки. ТНВД является топливным насосом высокого давления, многие его называют — аппаратура.

Трубопроводы бывают как низкого, так и высокого давления. Они нужны для того, чтобы организовать подачу топлива в форсунки. Если они будут забиты, то топливо не будет подано. За чистоту в трубопроводах отвечают фильтры.

Регулятор вращения коленчатого вала и привод управления подачи топлива напрямую зависят друг от друга. Если какой-то агрегат будет работать неправильно или вовсе не работает, то и ДВС будет работать нестабильно.

Все эти элементы работают только совместно, и каждый зависит от всех других

Поэтому важно вовремя и правильно обеспечивать очистку и ремонт всех устройств системы

Система охлаждения двигателя тоже входит в состав мотора. Она предназначена для того, чтобы охлаждать важнейшие узлы и агрегаты мотора.

Чтобы подробно рассмотреть устройство топливной системы дизельного двигателя, нужно увидеть схему работы. Найти схемы можно по соответствующему запросу. Чтобы понять, как работает ДВС, нужно прочитать информацию о том, как он работает и узнать его прямое назначение. Топливная система любого мотора устроена так, чтобы вовремя и в правильной дозировке подавать горючую смесь в цилиндры. Перед тем как подать топливо в цилиндры, оно первоначально смешивается в специальной камере.

Какая марка колодок лучше

Компания Ferodo выпускает колодки № 440603905R. Они отличаются оригинальностью и устанавливаются на 2-х литровый Рено Дастер, который продается на российском рынке. Стоимость такого тормозного узла составляет 3 4 тыс. руб.

Можно приобрести и «неродные» колодки, которые по качеству будут аналогичны.

Неплохим спросом, среди отечественных автовладельцев Рено, пользуются комплектующие от торговой компании HI-Q, представляющий бренд SANGSIN. Похожие с оригиналом тормозные расходниуки от данного производителя, устанавливаемые на Рено Дастер, имеют следующие названия:

Sangsin Brake HP1390 (Hardron) – стоимость от 1,5 тыс. руб. Наиболее лучше подходят в качестве варианта замены;
Sangsin Brake SP1390 – стоимость 2,5 3 тыс. руб. Идеально подходят для водителей, которые исповедуют спокойный стиль вождения.

Оба вида комплектов производятся в Республике Корея.

Существует еще два аналога нашим расходникам Ferodo. Правда, бренды не столь известны, но по своей эффективности запасные части от этих производителей не чем не хуже оригинальных.

Hankook Frixa FPS05
LYNXauto BD6317

Начальная стоимость каждой марки расходников составляет от 1,3 тыс. руб. Оба типа тормозных комплектов достаточно хорошо зарекомендовали себя при эксплуатации. С технической точки зрения они имеют неплохие характеристики.

Колодки для моторов 1,6 л и 1,5 dCi

№ 410608481R от Renault – родные колодки от Рено, стоимостью от 1,5 тыс. руб.;
№0986424795 от Bosch – прекрасные колодки, хорошо показавшие себя при эксплуатации внедорожника. Стоимость комплекта находиться в диапазоне 1,5 2,5 тыс. руб.
GP1564 от Sangsin Brake – цена колодок начинается от 2,2 тыс. руб. Они в полной мере заменяют оригинальные.
BP43018 от Fenox – самый дешевый комплект тормозных деталей. Стоимость всего от пяти сотен рублей. Не очень подходят к стилю вождения, который предполагает резкую смену режимов движения. Произведены на территории соседней Белоруссии.

Тормозные комплекты (диски) для передних колес на Рено марки Дастер

В случае если требуется замена тормозных колодок необходимо знать артикул, под которым они внесены в каталог. При этом, диски имеют размер в 269 мм и подходят для машин с подкапотной силовой установкой в 1,5 л и 1,6 dCi.

Базовые: артикул 402066300R производства Renault – начальная стоимость от 5,0 тыс. руб.:
Альтернативная модель: артикул 0986479779 производства Bosch – стоимость приобретения от 3,0 тыс. руб.

Для кроссоверов Дастер с 2-х литровым двигателем необходимы диски размером 280 мм

Базовые: артикул 402064151R производства Renault – начальная стоимость от 5,5 тыс. руб.:
Альтернативная модель: артикул 0986479777 производства Bosch – стоимость приобретения от 2,5 тыс. руб. На российском рынке можно купить и другие модели-аналоги. Однако, они имеют невысокие показатели надежности и качества.

Особенности

Особенностью топливного насоса Дастер является то, что вместо стандартного топливного фильтра на автомобиле установлена «пустышка». Многие владельцы французского кроссовера рано или поздно обнаруживают данную проблему и спешат заменить топливный фильтр. Делать это нет необходимости, так как фильтр тонкой очистки в топливном насосе Дастер присутствует – он установлен в баке и рассчитан на 12 тыс. км пробега. Установка элемента-пустышки оправданна тем, что в данном варианте не приходится менять всю конструкцию топливной системы, в этом случае фильтр-обманка является своего рода крепежным элементом.

Как снять тормозной барабан рено дастер

Аналогичные тормоза от других производителей

Владелец Renault Duster может использовать готовые комплекты ЗДТ, подходящие под штатные ступицы, производства компании Madlexxcars:

для доработки машин Renault, Nissan и Dacia, оснащенных приводом на передние колеса и задней торсионной балкой (артикул MLC LRGS KIT, цена 28,9 тыс. руб.);
для переоборудования техники, имеющей трансмиссию 4х4 и заднюю рычажную подвеску (каталожный номер MLC DSTR4x4 KIT, цена 21,8 тыс. руб.).

В стандартный набор входят диски и скобы, предусмотрен комплект тормозных колодок и комплектующие для монтажных работ. Производитель использует запасные части, выпущенные компаниями TRW, Bosch или Textar. Владельцу автомобиля не требуется докупать дополнительные компоненты (за исключением случаев повреждения болтов или гаек, используемых для крепления элементов задней подвески).

Быстрый способ

В этом случае уходит примерно до 1 часа времени. Контуры открываются одновременно. Порядок выполнения приведен ниже:

поставить машину на яму;
зачистить места вокруг штуцеров, нанести проникающую смазку;
подсоединить к штуцерам трубки, одним концом опущенные в емкость;
открыть все штуцеры системы;
после полного слива тормозухи, необходимо залить в расширительный бачок свежую тормозную жидкость;
дождаться, когда из штуцеров польется чистая жидкость, после чего закрутить штуцеры.

Слив тормозной жидкости

Сесть в машину и несколько раз (5-6) прокачать тормозную педаль. Когда она станет твердой, закончить прокачку.

FakeHeader

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	6000 / 5300 р. Дисконт: 4800 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Мой Duster

Причины неисправности бензонасосов не всегда одинаковы, да и сами устройства могут быть электрическими и механическими. Диагностика работоспособности этих типов имеет отличия, поэтому мы рассмотрим способы проверки работы бензонасосов отдельно. Тем не менее работу бензонасоса можно проверить максимум в 7 этапов.

заглох двигатель;
автомобиль двигается неравномерно, рывками;
двигатель на холостом ходу работает нестабильно, не запускается;
имеются «плавающие» обороты;
усиливающийся шум, свист при движении авто.

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Этап 4. Проверка электродвигателя бензонасоса

При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.

Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.

Этап 6. Проверка обратного клапана

1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.

2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).

Как проверить бензонасос манометром

Динамике. Включаем третью передачу (скорость около 50 км/ч), наблюдая за данными манометра. При движении, если проблема в давлении, показатели будут либо ниже 3 атм., либо выше 3,7 атм.

Следует заметить, что, при всей схожести (принцип работы, предназначение), способы диагностики бензонасоса механического отличаются, а в чем, — рассмотрим подробнее ниже.

Чтобы проверить работоспособность бензонасоса, следует:

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Источник статьи: http://moyduster.ru/benzonasos

Процедура замены задних колодок Рено Дастер

Пошаговая инструкция для полноприводных авто

Технические характеристики

Основные параметры
Двигатель	К9К
Расположение	поперечное
Экологический стандарт	Евро-6
Объем цилиндров (л/см³)	1.5/1461
Степень сжатия (атм)	15.2
Мощность (л. с.)	110
Кол-во клапанов	8
Крутящий момент (нм/об.)	260/1750
Привод ГРМ	ремень
Тип впрыска	прямой
Наддув	есть

Эксплуатационные харак-тики
КПП	механика	автомат
Привод	4х4	4х2
Разгон до 100 км/ч (сек.)	12.4	11.9
Скорость max (км/ч)	171
Расход топлива по городу (л)	5.6	5.3
Средний расход топлива (л)	5.2	4.9
Расход топлива по шоссе (л)	4.7	4.4
Топливный бак (л)	50
Топливо	дизельное
Выбросы СО2 (г/км)	116	115

Дизельный двигатель Renault Duster чувствителен к некачественному топливу и запоздалой замене масла, которое с масляным фильтром следует менять через каждые 10 000 км пробега. Топливный фильтр по регламенту меняется через каждые 30 000 км пробега, но первая замена фильтра требуется уже через 10 000 км. Замена ремня ГРМ требуется через каждые 60 000 км пробега или раз в 4 года, если накат меньше. Использование качественного топлива всегда избавит от проблем связанных с его впрыском из-за засорения форсунок и поломок плунжерных пар топливного насоса высокого давления, поэтому заправляться нужно на сертифицированных заправках с проверенным качеством топлива и избегать сомнительных АЗС.

При нарушении регламента обслуживания Рено Дастер с дизельным двигателем и применения некачественных масел, уже к 150 000 км пробега может произойти проворот вкладышей шатунов мотора и потребуется его капитальный ремонт. При соблюдении регламентированных норм технического обслуживания с применением качественных смазочных материалов и хорошего топлива ресурс дизельного силового агрегата Рено Дастер достигает 500 000 км пробега и более.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Выход в свет

Создателем дизельного мотора стал Рудольф Дизель. Он и не мог предположить того, что его изобретение, которое было придумано еще в 1897 году, переживет столько изменений. Наиболее глобальные изменения произошли лишь в последние годы. Изначально такой вид двигателя был разработан для грузовых автомобилей. Раньше ДВС во время работы были очень шумные, а также от них выделялось много дыма. Сегодня все эти недостатки устранены.

Теперь производители пытаются ставить такие двигатели не только для грузовых и тяговых ДВС, но и на ДВС легковых автомобилей. С самого начала, когда еще не было хороших систем охлаждения, дизельные моторы нагревались до высоких температур, из-за чего постоянно приходили в негодность.

Демонтаж

Топливный насос Дастер необходимо демонтировать в случае ремонта или замены отдельных его компонентов или с целью промывки топливного бака. Насос установлен под задним сидением автомобиля, в версиях двигателей 1,6 и 2,0 топливные насосы идентичны. Процедура снятия топливных насосов Дастер не должна вызвать особых затруднений и справиться с ней сможет даже рядовой автолюбитель.

Процесс снятия:

Заднее пассажирское сидение салона привести в вертикальное положение Аккуратно поддеть крышку лючка и отсоединить от бензонасоса электрический штекер Завести двигатель и оставить до тех пор, пока он не выработает все топливо из системы питания авто После того, как двигатель заглохнет, можно отключить зажигание и продолжить работу Важно отключить минусовую клейму АКБ Отключить от штуцера топливного насоса трубку с топливопровода Открутить прижимное кольцо (большая накидная гайка) при помощи монтажной лопатки по направлению против хода часовой стрелки Снять топливный насос Дастер – при этом важно аккуратно вывести поплавок из отверстия в баке, не повредив его, и так же аккуратно снять уплотнительное кольцо

После того, как топливный насос Дастер снят, можно слить остатки топлива (используется специально подготовленная для этого емкость). На время осмотра, прочистки или ремонта насоса бак следует закрыть картоном или листом фанеры.

Ремонт:

Отключить от датчика уровня топлива примыкающий к нему штекер
Отжать фиксатор и демонтировать датчик уровня топлива с топливного насоса Дастер
Отжав шлицевой отверткой на 3 фиксаторы снять днище насоса
Стянуть со штуцера насоса сетку и промыть ее или же произвести замену на новую
Разобрать верхнюю часть насоса и отжать фиксаторы со стоек насоса, после чего поднять верхнюю крышку
Снять с направляющей пружину и отключить от топливного насоса Дастер штекер
Достать топливный насос и отключить трубку, идущую от него

Установка топливного насоса Дастер производится в обратном порядке

Особое внимание следует уделить резиновому кольцу – оно не должно съехать в процессе установки топливного модуля. При установке стрелка 2, расположенная на топливном модуле, должна встать напротив стрелки 1 бака

После осуществления закрутки кольца между стрелками 2 и 1 должна встать стрелка 3. При установке лючка полоса 1 должна оказаться напротив центра паза днища.

Свидетельствами неисправности топливного насоса Дастер могут быть недостаточное распыление на высоких скоростях, проблемы с запуском двигателя, потеря автомобилем мощности (особенно чувствуется на разгоне). При поломке топливного насоса Дастер можно выполнить его ремонт, но все же рекомендуется произвести замену насоса на новый.

Источник статьи: http://moftop.ru/toplivnyy-nasos-daster

Привод ГРМ дизельного двигателя Рено Дастер 1.5

Чуть выше схема ГРМ Renault K9K на первый взгляд ничего сложного. Что может быть проще двигателя с 8-ю клапанами и одним распредвалом? Однако довольно важную роль в таких моторах играет топливный насос высокого давления (ТНВД). Шкив ТНВД на картинке обозначен красной стрелкой. При замене ремня ГРМ на дизельном Дастере необходимо будет совместить не только метки шкивов коленвала и распредвала, но и метки на шкиве насоса высокого давления, без этого мотор просто не будет работать.

Замену ремня необходимо проводить раз в 60 тысяч километров пробега. Желательно при замене ремня ставить не только новые ролики, но и помпу (водяной насос), которая так же вращается посредством ремня ГРМ. Несмотря на все преимущества дизельного двигателя на Дастере его ремонт и обслуживание стоит дороже, чем у бензиновых собратьев. Что бы как то улучшить ситуацию недавно в российском подразделении Renault увеличили межсервисный пробег с 10 до 15 тысяч километров.

Технические характеристики дизельного двигателя Дастер 90 л.с.

Рабочий объем — 1461 см3
Количество цилиндров — 4
Количество клапанов — 8
Диаметр цилиндра — 76 мм
Ход поршня — 80,5 мм
Мощность л.с. — 90 при 4000 оборотах в минуту
Мощность кВт — 66 при 4000 оборотах в минуту
Крутящий момент — 200 Нм при 1750 оборотах в минуту
Система питания двигателя — Common Rail
Степень сжатия — 15,2
Привод ГРМ — ремень
Максимальная скорость — 156 километров в час
Разгон до первой сотни — 15.6 секунд
Расход топлива по городу — 5,9 литра
Расход топлива в смешанном цикле — 5,3 литра
Расход топлива по трассе — 5,0 литра

Технические характеристики дизельного двигателя Дастер 109 л.с.

Рабочий объем — 1461 см3
Количество цилиндров — 4
Количество клапанов — 8
Диаметр цилиндра — 76 мм
Ход поршня — 80,5 мм
Мощность л.с. — 109 при 4000 оборотах в минуту
Мощность кВт — 80 при 4000 оборотах в минуту
Крутящий момент — 240 Нм при 1750 оборотах в минуту
Система питания двигателя — Common Rail
Степень сжатия — 15,2
Привод ГРМ — ремень
Максимальная скорость — 167 километров в час
Разгон до первой сотни — 13.2 секунд
Расход топлива по городу — 5,9 литра
Расход топлива в смешанном цикле — 5,3 литра
Расход топлива по трассе — 5,0 литра

Кроме Рено Дастера дизель K9K со своими многочисленными модификациями оказался довольно удачной разработкой и встречается на большом количестве других моделей Renault. На российском Duster дизель устанавливают только в сочетании с механической коробкой и полным приводом 4х4.

Источник статьи: http://autoclub99.ru/2017/05/dizelnyj-dvigatel-renault-duster-1-5-ustrojstvo-grm-texnicheskie-xarakteristiki/

Замена тормозной жидкости самостоятельно.

Существует еще один способ замены, который может быть выполнен в одиночку. Это немного сложнее. Так же необходимо иметь в запасе не менее литра запасной тормозной жидкости.

Автомобиль устанавливается на смотровую яму или эстакаду. Под ним освобождается место, чтобы был доступ ко всем тормозным цилиндром и бачком. После этого при помощи большого шприца или резиновой груши откачивается вся старая жидкость из бачка.

На все четыре штуцера тормозных цилиндров нужно надеть шланги, свободные концы которых должны быть погружены в емкости для слива. Затем все четыре штуцера отворачиваются, чтобы все ушло из системы. В это время необходимо своевременно пополнять уровень в бачке.

Обычно быстрее всего наполняются емкости, подсоединенные к передним колесам. После того, как в ней набирается около двухсот миллилитров необходимо закрутить штуцер. Далее следует убедиться в том, что система герметична и проверить уровень в бачке.

Renault > Duster

Работу выполняем на смотровой канаве или эстакаде.

Для выполнения операции по прокачке тормозных механизмов и гидропривода сцепления вам потребуется помощник.

– режим нормального торможения

При нормальном торможении впускной клапан открыт, выпускной клапан закрыт.

При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр и приводит в действие тормозные механизмы колес.

При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через впускной и обратный клапаны;

– режим экстренного торможения

Если при экстренном торможении начинается блокировка колеса, модуль выдает на электродвигатель насоса команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан.

Впускной клапан закрывается, и подача тормозной жидкости из главного цилиндра и насоса перекрывается; выпускной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

– режим поддержания давления

При максимальном снижении давления в рабочем цилиндре модуль выдает команду на поддержание давления тормозной жидкости, напряжение подается на впускной клапан и не подается на выпускной клапан.

При этом впускной и выпускной клапаны закрыты, и тормозная жидкость из рабочего цилиндра не уходит;

– режим повышения давления

Если модуль определяет, что колесо не заблокировано, то напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.

Здесь описана только замена датчиков частоты вращения колес и гидроэлектронного модуля.

Однако имейте в виду, что для удаления воздуха, который может попасть в систему клапанов гидроэлектронного модуля при неквалифицированном снятии, требуется специальное оборудование.

Вот почему не рекомендуем снимать модуль без крайней необходимости.

Снятие блока АБС

Устанавливаем автомобиль на смотровую канаву или подъемник

Помечаем расположение трубок подходящих к гидроблоку

В подкапотном пространстве с правой стороны рожковым ключом на 11 или специальным ключом для штуцеров тормозных трубок откручиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.

Приподняв фиксатор колодки жгута проводов

Отсоединяем колодку от блока управления

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока АБС

Головкой на 13 откручиваем два болта крепления кронштейна блока АБС к кузову и снимаем блок АБС с кронштейном.

Блок АБС крепится к кронштейну через две резиновые втулки.

Если втулки потрескались или резина потеряла эластичность, втулки заменяем.

Отвернув ключом на 10 две гайки крепления блока АБС к кронштейну, разделяем блок и кронштейн.

Устанавливаем блок АБС в обратном порядке.

Прокачиваем систему гидропривода тормозов (статья – Замена и прокачка гидропривода тормозов и сцепления Рено Дастер).

Снятие датчика скорости переднего колеса

Поднимаем переднюю часть автомобиля

Снимаем подкрылок переднего колеса

Надежно фиксируем автомобиль на подставке

Вынимаем держатель колодки жгута проводов из отверстия в брызговике кузова

Колодка жгута проводов датчика со снятым держателем

Нажимаем на фиксатор и отсоединяем колодку переднего жгута проводов от колодки проводов датчика

Выводим резиновую муфту жгута проводов датчика из пластмассового держателя, расположенного на брызговике

И еще две муфты – из кронштейна, расположенного на амортстойке

Ключом TorxT-30 откручиваем винт крепления датчика к поворотному кулаку

Вынимаем датчик скорости вращения колеса из поворотного кулака

Перед установкой очищаем место установки датчика, а также сам датчик.

Устанавливаем датчик в обратном порядке

Снятие датчика скорости вращения заднего колеса

Вывешиваем заднюю часть автомобиля и снимаем колесо.

Фиксируем автомобиль на подставке.

Плоской отверткой откручиваем две пластмассовые гайки крепления защитного кожуха жгута проводов датчика.

Головкой на 10 откручиваем две гайки крепления кожуха

Отводим кожух от арки и вынимаем жгуты проводов из держателей кожуха

Нажав на фиксатор, отсоединяем колодку заднего жгута проводов от колодки жгута проводов датчика

Выводим резиновую муфту жгута проводов датчика из держателя на рычаге задней подвески.

Ключом TorxT-30 откручиваем винт крепления датчика

Вынимаем датчик из отверстия кулака

Устанавливаем датчик в обратном порядке.

Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит

Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.

К основным элементам стояночного тормоза относят:

рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
тросы, воздействующие на систему, приводящие к торможению.

Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.

Резюме

Хотя многие любители автомобилей знают о существовании дизельных двигателей, они не знают о том, как они устроены, а многие даже не знают о том, что дизель — это обычная солярка. Для того, чтобы узнать о том, как работает ДВС, нужно прочитать определенные статьи и подробно рассмотреть схему работы. Во время работы, мотор существенно нагревается, и для того, чтобы снизить температуру, существует система охлаждения двигателя. Все системы в автомобиле взаимосвязаны между собой. Сегодня производители автомобилей постоянно придумывают новые устройства для своих машин, которые будут помогать вождению автомобиля.

Источник статьи: http://moyduster.ru/sistema-pitaniya-dizelnogo-dvigatelya

Дизельный двигатель Renault Duster 1.5 устройство, ГРМ, технические характеристики

Время на чтение: 2 минуты

Дизельный Renault Duster имеет ряд преимуществ перед бензиновыми собратьями. Однако есть и минусы владения дизельным Дастером. Обо всем мы сегодня поговорим подробнее. Не будем забывать, что на российские кроссоверы ставили старую версию и обновленный дизель.

Дизельный двигатель Рено Дастер 1.5 литра довольно интересный агрегат. При этом на российских Duster можно встретить две версии турбодизеля. До середины 2015 года под капот кроссовера устанавливали мотор мощностью 90 л.с. (200 Нм), чуть позже на машину устанавливали модернизированный движок мощностью 109 лошадей, при крутящем моменте 240 Нм!

Такой серьезный рост крутящего момента удалось достичь за счет установки более производительной турбины, увеличения давления в топливной рампе и модернизации впрыска. Хотя конструктивно сам агрегат практически не изменился. Довольно надежная конструкция используется французами много лет. Правда с развитием технологии вносятся небольшие изменения делая мотор с каждый апгрейдом все более мощным и эффективным в топливном плане. Обычно эти изменения связаны с системой впрыска и увеличением мощности турбонаддува.

Устройство дизельного двигателя Renault Duster 1.5

Турбодизельный мотор Рено Дастер Renault K9K из серии dci, это рядный 4-цилиндровый, 8 клапанный силовой агрегат с чугунным блоком цилиндров и ремнем в приводе ГРМ. Система питания Common Rail позволяет максимально эффективно расходовать топливо. Кроме разной мощности у старой и новой версии двигателя, более мощный 1.5 литровый K9K может похвастать турбиной с изменяемой геометрией и продвинутой системой впуска.

Топливный насос Дастер

Топливный насос Дастер является основным компонентом топливной системы двигателя внутреннего сгорания автомобиля. Топливный насос Дастер устанавливается на автомобилях с бензиновым и дизельным типом двигателя. Основное назначение топливного насоса Дастер – доставка горючего из бака напрямую в камеры сгорания цилиндров.

Современные бензонасосы могут различаться своей конструкцией и характером работы. От особенностей конструкции устройства во многом зависит и принцип его работы. В современных автомобилях можно встретить топливные насосы электрического и механического типа. Топливный насос Дастер относится к бензонасосам электрического типа. Электрический топливный насос состоит из корпуса, самого насоса и взаимодействующего с ним электрического привода. Дополнительными элементами являются топливный фильтр и расходомер. Топливо в топливном насосе Дастер перекачивается за счет редукционного и обратного клапанов. Редукционный клапан поддерживает в системе необходимы уровень давления, а обратный клапан служит для запирания системы топливной подкачки, когда мотор выключен.
