Замена лампочки подсветки отопителя Рено Логан, Рено Сандеро

Если перестала гореть подсветка ручек отопителя – не обязательно ехать к дилеру. Проблему можно решить самостоятельно. Скорее всего просто перегорела лампочка (в Фазе2 и Сандеро их две).

Вначале снимается облицовка центральной консоли. Она крепится на 6 защелках: две снизу, две сверху и по одной по бокам. Чтобы подцепить облицовку можно использовать рублёвую монетку, либо плоскою отвертку (отвертку лучше обернуть платком, чтобы не поцарапать пластик). Аккуратно поддеваем облицовку сверху слева, затем справа и так же по бокам и снизу, отщелкивая фиксаторы. (на Фазе2 и Сандеро в верхних углах есть защёлки – не сломайте их)

Аккуратно отсоединяем все разъемы, которые подходят к кнопкам и откладываем облицовку с кнопками в сторону.

После снятия облицовки консоли откручиваем («звездочкой» Т20) 2 самореза крепления блока управления отопителем.

Лампа подсветки находится на задней панели блока отопителя. Чтобы добраться до нее – отщелкиваем пластиковые зажимы-фиксаторы климатического блока и устанавливаем блок в такое положение, чтобы задняя стенка была сверху.

После этого поворачиваем цоколь лампы (в Фазе2 и Сандеро их две) на 90 градусов и вынимаем ее.

Лампу в цоколе можно заменить на обычную, отечественного изготовления, продающуюся в каждом автомагазине (можно просто сходить с вытащенной лампой).

Лампа автомобильная W1,2W Narva 17032, 17037, W2x4.6d либо W7A

Примерно в одном случае из десяти, может попасться лампа впаянная в пластиковый цоколь. Тогда придётся менять в сборе.

W7A можно заменить на W1 или 2W

Собираем все в обратной последовательности. Разборка/сборка занимает около 30мин.

Блок управления отоплением, вентиляцией и кондиционированием Рено Логан, Сандеро

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор

Отсоединяем провода от вентилятора

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

Отсоединить клемму провода, идущего от «минуса» аккумулятора.
Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

Отсоединяем колодку, нажав на фиксаторы (1), затем откручиваем винт (2)

Вынимаем резистор со всей возможной осторожностью

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

Полностью слить антифриз.
Демонтировать комбинацию приборов и облицовку консоли.
Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

Для начала необходимо убрать ковровое покрытие

Откручиваем крепление кронштейна

Снимаем кронштейн печки «Рено Логан»

Откручиваем винт и вынимаем трубки радиатора

Финальный этап — снимаем крепления радиатора печки «Рено Логан»

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

Снять накладку магнитолы и кнопки, регулирующие работу печки.
Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
Найти по бокам защёлки и отжать их.
Отогнуть панель и отыскать перегоревшую лампочку.
Заменить лампочку и произвести все манипуляции в обратном порядке.

Восстановление работоспособности подсветки и индикации

Как оказалось, никаких лампочек в панели приборов Рено Логан нет, их роли исполняют smd светодиоды 3528. Диоды подсветки стрелочных приборов и дисплея я обвел кружками, индикаторные, расположенные ниже, легко найти, ориентируясь на местоположение пиктограмм приборной панели.

Если знания в электронике есть, то найти неисправный светодиод и заменить его можно самостоятельно, пользуясь краткой методикой, которую я привожу ниже:

Включаем тестер на проверку диодов и прозваниваем каждый светодиод в обоих направлениях: в одном из положений щупов исправный светодиод должен слабо светиться.
Выпаиваем неисправный диод, предварительно запомнив, в каком положении находился его слегка срезанный уголок – ключ (фото ниже).
Впаиваем новый полупроводник, установив его ключом в ту же сторону.

https://youtube.com/watch?v=-gICWGy92CU

Почему не происходит включения охлаждения салона?

Демонтаж и замена лампочек в блоке управления печкой

Подсветка пиктограмм в блоке управления печкой осуществляется одной или двумя лампами в зависимости от года выпуска Рено Логан. Заменить их – дело буквально пяти минут. Прежде всего снимаем облицовку. Она крепится на обычных защелках, и чтобы панель снять, достаточно взяться за нее рукой снизу и потянуть.

В Рено Логан до 2010 года выпуска защелки находятся по бокам, поэтому снимать накладку нужно, поддевая ее отверткой или специальным съемником обшивки по всему периметру начиная снизу.

Облицовочная накладка снимется вместе с блоком кнопок, которые можно не отключать. Длины проводов вполне достаточно, чтобы отодвинуть панель вправо.

Теперь мы имеем доступ к винтам крепления блока. Опять-таки в зависимости от года выпуска Рено их может быть два или четыре, их легко увидеть. Отворачиваются они ключом TORX 20. После этого отжимаем две фиксирующие защелки, расположенные по краям блока и аккуратно вынимаем его, насколько позволяют провода и тросики.

Если особого желания снимать блок нет, то можно заменить лампы и так: через нишу блока переключателей – в нее спокойно входит рука. Главная задача – определить местонахождение лампочек. Сделать это можно на ощупь или используя фонарик и зеркальце, помещенное в нишу. Если будешь искать на ощупь, то установленные лампочки выглядят так:

Установленная лампа подсветки блока управления печкой

В Рено Логан до 10 года выпуска лампочка одна, и находится она посередине. Нащупать ее можно, но вот снять голыми руками без демонтажа блока довольно трудно. Но это легко сделать при помощи торцевой головки на 9 с небольшим удлинителем. Надеваем головку на патрон лампочки, поворачиваем его на 90 градусов против часовой стрелки и вытаскиваем. В патрон вставляется лампочка, которую легко можно вытащить, просто потянув. На место сгоревшей устанавливаем новую (ее, естественно, нужно купить заранее). Выглядит она так:

Осталось вставить патрон с новой лампочкой в торцевую головку, поставить лампу на место и зафиксировать, повернув на те же 90 градусов, но уже по часовой стрелке. Если блок управления печкой не снялся, то достаточно поставить облицовочную накладку на место, защелкнуть ее, и замену можно считать выполненной.

Вот, пожалуй, и все о замене ламп подсветки и тюнинге панели приборов в Рено Логан. Теперь, без сомнения, все эти работы ты сможешь выполнить самостоятельно.

Устранение поломок

Вентиляция Renault Logan 2005

Изучаем значки на панели приборов Рено Логан 2

Замена радиатора печки renault logan

Снятие испорченного радиатора и его замена требует разгерметизации системы охлаждения автомобиля. Поэтому предварительно ее нужно освободить от жидкости.

Принцип работы отопительного радиатора (ссылка на источник фото)

Но если не планируете менять антифриз, просто пережмите патрубки основного радиатора парой струбцинок с деревянными подкладками.

Чтобы собственноручно заменить в Рено Логан 1 радиатор отопителя, нужно запастись некоторыми инструментами. Для работы подготовьте заранее:

Оригинальный радиатор отопителя от Renault Logan 1.
Ключи рожкового типа № 10, 12, 13.
Торцовочный ключ с головкой № 14, длинноворотковый (!).

Опишем пошаговый алгоритм действий по замене радиатора печки Логан.

Отжимаются пластиковые клипсы покрытия пола, оно отгибается.

Торцовой головкой №14 выкручиваются два болта, удерживающие кронштейн отопителя.

Сверху кронштейна есть еще 2 болта на 14, их откручивают тем же ключом.

После снятия кронштейна открывается жгут электропроводки, который снизу фиксируется защелками из пластика, их открывают вручную, провода можно вынуть.

После извлечения жгута открывается крепление пластины радиатора, которая насажена на трубки и дополнительно к ним прикручена. Тем же головчатым ключом на 14 крепежный болт в центре отворачивается

Без торцовой головки с удлиненным воротком до болта добраться невозможно.

Радиаторная пластина осторожно снимается с трубок. На этом этапе требуется аккуратность, т.к

тонкая пластина из текстолита, расположенная над радиатором, хрупкая.

После удаления пластины с трубок радиатора удаляются резиновые кольца уплотнения.

Берется ключ на 13 и им выкручиваются 2 самореза, удерживающие непосредственно радиатор.

Возле выкрученных саморезов вручную отгибаются 3 зажима из пластика. Это последний крепеж отопительного радиатора Рено Логан, после его снятия деталь можно аккуратно извлечь.

Завершив установку нового радиатора, отопительная система авто поэтапно собирается в обратном порядке. После ремонта контур охлаждающей жидкости Рено Логан заполняется антифризом. На это потребуется объем охлаждающей жидкости не менее 5 литров.

Подходит антифриз марки SINTEC. 5-литровая канистра средства обойдется примерно в 500 рублей.

После заправки охлаждающей жидкостью можно запускать мотор и проверять работу печки.

Маленькие и очень важные: предохранители Renault Logan 1

Тюнинг подсветки

А теперь попробуем провести тюнинг подсветки и индикации панели приборов Рено Логан, поскольку его родной рыжий цвет того же дисплея, мягко говоря, не радует.

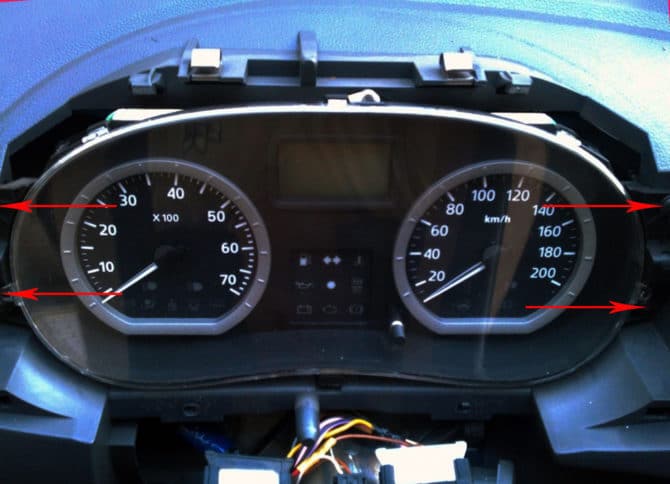

Для доработки, естественно, необходимо снять приборную панель с Рено и разобрать ее – методику я описал выше. Итак, перед нами плата со светодиодами. Наша задача – заменить все светодиоды подсветки (их 12) другими, с желаемым цветом свечения. Оптимальный, на мой взгляд, цвет – белый.

Теперь нужно доработать паяльник, чтобы можно было выпаивать SMD элементы в одно касание и без повреждения платы. Для этого берем обычный паяльник мощностью 40 Вт и оборачиваем его жало несколькими витками медного провода диаметром 1-2 мм. Концы провода откусываем и затачиваем наподобие маленьких жал. Потом включаем паяльник и, когда эти жала разогреются, залуживаем их обычным образом. В результате у нас получился паяльник для работы с двухвыводными SMD компонентами.

Запоминаем, в какую сторону у всех светодиодов смотрит ключ (об этом я писал выше) и, разогрев паяльник, выпаиваем их. Удаляем с платы излишки припоя, покрываем контактные площадки флюсом для пайки (канифоль, растворенная в спирте). Прикладываем новые светодиоды, соблюдая положение ключа, и, придерживая их спичкой, тем же паяльником припаиваем. У меня получилось примерно так:

Осталось собрать панель приборов и установить ее на свой Рено, но перед сборкой имеет смысл проверить, все ли светит как надо. Для этого плату подключаем к штатным разъемам Рено Логан, включаем зажигание и габариты. У меня все получилось:

После сборки и установки на Рено моя панель выглядела так:

Белые светодиоды удобны еще тем, что с их помощью можно сделать любой цвет подсветки. Для этого достаточно положить на них светофильтр – кусочек цветного целлофанового пакета. Это на тот случай, если тебе вдруг надоест белый цвет. Снова разобрал панель, положил светофильтры и собрал. Никаких дополнительных расходов и пайки.
