Рено Логан. Замена переднего ступичного подшипника

Инструкция по замене подшипника

Замена изношенного шарикового подшипника состоит из следующих этапов:

• подготовки автомобиля к ремонтным работам;
• снятия заднего колеса и тормозного механизма;
• демонтажа кулака с рычагов и наконечника полуоси;
• удаления колец изношенной опоры;
• установки нового элемента;
• обратной сборки ступицы и тормозного механизма;
• удаления воздуха из магистралей тормозных контуров;
• проверки работоспособности узла.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

• винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
• комплект гаечных ключей для 6-гранных гаек;
• набор головок для винтов Torx;
• плоскогубцы;
• отвертки с плоским жалом;
• молоток;
• зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Перечень действий при подготовке к снятию кулака задней подвески:

1. Снять клемму с отрицательного полюса батареи.
2. Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
3. Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
4. Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
5. Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
6. Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

Для демонтажа подшипника необходимо:

1. Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
2. Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
3. По аналогичной методике отделить передний поперечный элемент задней подвески.
4. Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
5. При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
6. Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
7. При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
8. Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
9. Выбить внешнее кольцо при помощи оправки подходящего диаметра.
10. Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

1. После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
2. Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
3. Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Диагностика

Основание, для проведения проверки:

• Во время передвижения автомобиля по прямой или на виражах наблюдается гул и грохот в передней части машины.
• Сильная вибрация авто — признак отсутствия смазки или наоборот, присутствие огромного количества грязи.
• Хруст или скрежет указывают на уже рассыпавшийся ступичный подшипник.

• Используя домкрат поднимите часть авто, в которой ощущался дискомфорт при передвижении. Снимите колесо машины.
• Вращайте диск вручную, услышали шум и потрескивание, то замена детали необходима. В рабочем состоянии движение будет плавным, без гула и скрежета.
• Вращая ступицу руками в направлении осевой проверьте наличие люфта. Когда зазор ощутим, причиной этого будет дефект подшипника.
• Выше перечисленные действия осуществляйте с диском тормозов, сняв при этом колесо машины. Определить неисправность будет на много легче.

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

1. Корпус поворотного кулака;
2. Держатель датчика AВS;
3. Заменяемая деталь (шарикоподшипник);
4. Стопорное колечко;
5. Передняя ступица.

Подготавливаем инструмент по списку:

1. Набор слесарных ключей и накидных головок;
2. Отвертка, молоток;
3. Круглогубцы, тиски;
4. Съемник (по возможности);
5. Динамометрический ключ (желательно).

Замена подшипника – последовательность операций:

1. 1. Воротком или ключом ослабляем болт крепления колес.

1. 1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. 1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. 1. Освобождаем от крепления шаровую опору.

1. 1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. 1. Снимаем шаровую и рулевую тягу с кулака.

1. 1. Затем демонтируем весь поворотный механизм.

1. 1. Снимаем тормозной диск, далее работа будет с самой ступицей.
   2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

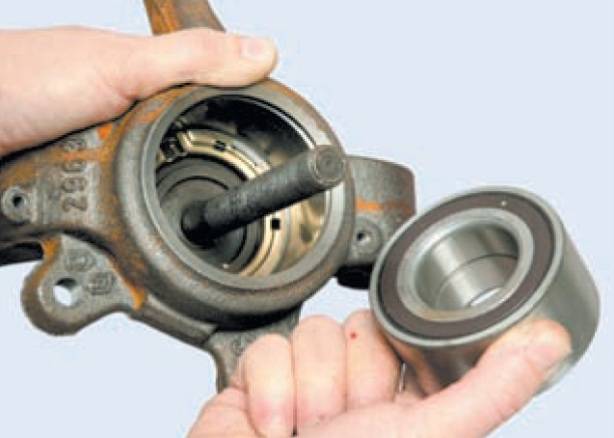

1. 1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. 1. Демонтируем защитную шайбу от п/ш.

1. 1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

1. 1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. 1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. 1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. 1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
   2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. 1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

1. 1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. 1. Следующее действие – необходимо в корпус кулака установить стопорное кольцо.
   2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

• Чашечный съемник ступичных подшипников;
• Оправку для выпрессовки деталей;
• Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
• Ключ Торкс Т-40 (шестигранник);
• Отвертки, пассатижи;
• Молоток, зубило;
• Домкрат.

• Сначала ослабляем колёсные болты, а затем ступичную гайку.
• Устанавливаем автомобиль на домкрат, ставим подпорку.
• Открутив болты, снимаем колесо.
• Находим и вынимаем датчик скорости из кулака.
• Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
• Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

• Находим и снимаем отверткой верхнюю стягивающую пружину.
• Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

• Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
• Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
• Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

• Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
• Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

• Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
• Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
• Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
• Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

• Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
• Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
• Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
• Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

• Установите кулак на плиту пресса, как показано на фото.
• Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
• Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

• Следующий шаг – это установка стопорного кольца в канавку корпуса.
• Потом в отверстие шарикоподшипника ступицы вставляется ступица
• Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
• После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Советы мастера-практика

А теперь я хочу дать вам несколько практических советов. Думаю, они будут вам не лишние и помогут в ремонте:

1.Не покупайте подшипник на руках. Рискуете приобрести подделку.

Покупайте деталь ведущих производителей, я их вам указал в этой статье.

2.У автомобиля Renault Daster 4х2 или 2х2 замена отличается от 4х4. Сориентировать по замене можно по аналогу автомобиль Renault Logan.

3.Старые детали подшипника никуда не применяйте.

4.Заменить также следует и подшипник на другой стороне автомобиля.

5.Штуцер тормозной трубки нужно отсоединить от тормозного цилиндра перед разборкой.

6.Тормозной трос прикрепите к щитку.

Замена подшипника ступицы переднего колеса Рено Логан

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.
Работа показана на подшипнике ступицы автомобиля, оборудованного АБС. На автомобиле без АБС операции по замене подшипника практически аналогичны. Отличие заключается в отсутствии установочного
кольца для датчика скорости вращения колеса, которое на автомобилях с АБС размещается в гнезде поворотного кулака под подшипник.
Операции по замене подшипников правого и левого колеса аналогичны.
Затягиваем стояночный тормоз, включаем первую передачу и подставляем под колеса упоры.

Гайка подшипника ступицы колеса затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

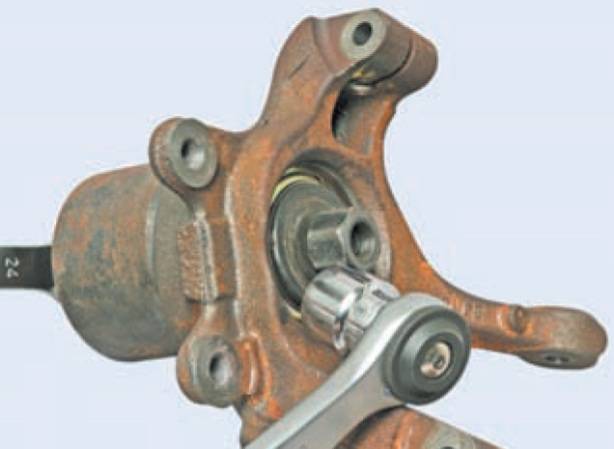

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.
Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, — для этого потребуется помощник.
Вывешиваем и снимаем колесо. Снимаем датчик скорости вращения переднего колеса (см. «Снятие датчика скорости вращения переднего колеса»).
Снимаем диск и щит тормозного механизма (см. «Замена диска тормозного механизма переднего колеса»). Отсоединяем наконечник рулевой тяги от поворотного кулака (см. «Замена наконечника
рулевой тяги»).

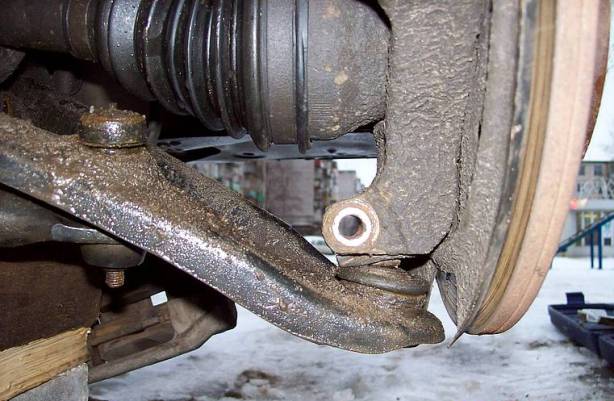

Выводим палец шаровой опоры из отверстия поворотного кулака (см. «Снятие рычага»). Отсоединяем амортизаторную стойку от поворотного кулака (см. «Снятие амортизаторной стойки и ее
разборка»)…

…и снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.

Во время демонтажа левого поворотного кулака не прикладывайте усилие к приводу колеса, направленное вдоль его оси наружу автомобиля, так как при этом может произойти
выход роликов трехшиповика внутреннего шарнира привода из пазов полуосевой шестерни коробки передач.

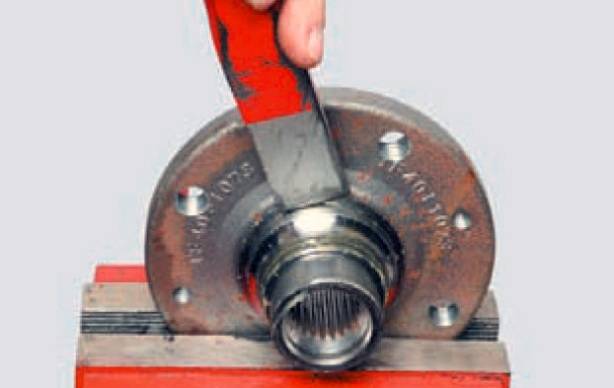

Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или головку подходящего размера…

…выпрессовываем ступицу.
При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.

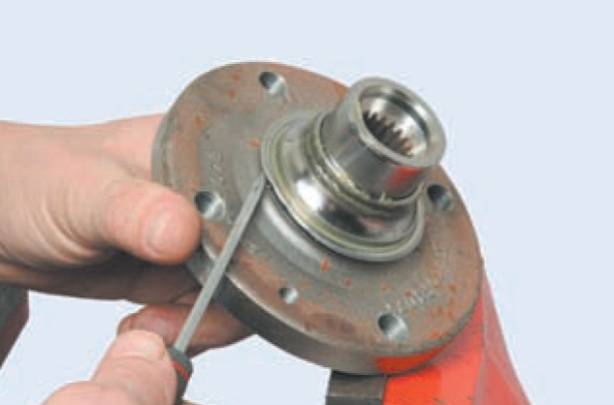

Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника…

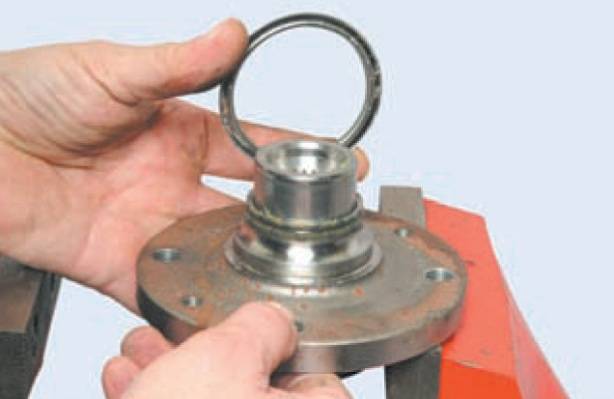

…и снимаем шайбу.
Зажимаем фланец ступицы в тисках. Вставляем зубило между торцами внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.
Затем вставляем захваты съемника в образовавшийся зазор…

…и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака.
Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.
Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Перед запрессовкой подшипника…

…вкладываем в отверстие поворотного кулака установочное кольцо датчика скорости вращения колеса (лапками, центрирующими кольцо, — внутрь кулака).

Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика скорости на кольце 1 расположился в пазе кулака 2 (для наглядности показано на собранном ступичном узле).
Установив винт чашечного съемника с опорной шайбой…

…вставляем в отверстие кулака новый подшипник

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения
колеса.

Элементы ступичного узла:
1 — поворотный кулак;
2 — установочное кольцо датчика скорости вращения колеса (на автомобиле без АБС оно отсутствует);
3 — подшипник ступицы;
4 — стопорное кольцо;
5 — ступица колеса

Запрессовываем подшипник, прикладывая усилие через чашку съемника 1 к торцу наружного кольца подшипника 2, при этом шайба съемника 3 должна опираться на поворотный кулак.
После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника.
Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Пошаговая инструкция

1. Пока автомобиль на колесах срываем ступичную гайку с той стороны где будете менять подшипник. Гайка под головку на тридцать. Усилие затяжки достаточно большое, поэтому берите вороток по мощнее.

Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.

2. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.

3. Полностью выкручиваем ступичную гайку.

4. Если у вас машина с ABS значит нужно отключить датчик. Вынимаем датчик он закреплен на пружинке.

Для удобства отгибаем немного вверх кронштейн крепления провода ABS.

5. Теперь нам нужно открутить рулевой наконечник и отвести в сторону. Это мы показывали ранее.

6. Теперь нам нужно снять тормозной суппорт. Разводим колодки с помощью плоской отвертки (не упирайте отвертку в рабочую поверхность колодки).

7. Откручиваем два болта крепления скобы суппорта сзади и снимаем его. Болты под головку на восемнадцать.

После снятия суппорт подвязываем на проволоке к стойке.

8. Откручиваем два винта крепления тормозного диска и снимаем его. Крепеж под Torx T40.

Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой.

9. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

10. Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем.

Болты пока не вынимаем.

11. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

После откручивания гайки, вынимаем болт. Частенько болт сильно прикипает. Брызгаем проникающей смазкой, одеваем головку с воротком на головку болта и крутим туда-сюда несколько минут. После таких манипуляций болт должен выйти.

12. Вынимаем палец шаровой из кулака. Забиваем клин в разрез куда вставлен палец шаровой, и далее стуча молотком по рычагу палец должен выйти.

13. Вынимаем привод из ступицы. Если прикипел, брызгаем проникающей смазкой и легонько помогаем молотком.

14. Вынимаем болты крепления ступицы к стойке и она у нас в руках.

15. Желательно открутить защитный кожух, он закреплен тремя болтами. При откручивании болты эти часто обрываются, поэтому если сможете выпрессовать подшипник без снятия кожуха, не снимайте.

16. Далее два варианта действий. Первый, отнести ступицу на сервис и ребята на прессе поменяют подшипник за десять минут и не за большие деньги. Второй, пробовать самому спрессовывать и запрессовывать подшипник в тисках.

Если выберете второй вариант, то хочу рассказать несколько нюансов. Вам нужно будет подбирать различные проставки, оправки чтобы проделать замену подшипника в тисках. Сперва нужно выпрессовать ступицу. После выпресовки обычно внутренняя обойма подшипника остается на ступице. Можно ее аккуратно подрезать болгаркой и расколоть зубилом.

Подшипник нужно выпрессовать и запрессовывать через наружную часть. Есть еще нюансы по запрессовке подшипника если у вас Логан с ABS. Более подробно рекомендую смотреть в видео уроке с 8 минуты.

Когда будете запрессовывать ступицу упор нужно делать на внутреннюю обойму.

После замены подшипника сборку производим в обратном порядке. У кого вопросы, задаем в комментарии.

Диагностика неисправности

Знаки, указывающие на замену подшипника Renault:

• слышен гул в передней части автомобиля на скорости более 60 км / ч;
• при прохождении мелких неровностей и неровностей слышен характерный щелкающий звук, сигнализирующий о разрушении подшипника;
• из-за люфта и сопротивления качению машина начинает «патрулировать» дорогу, удерживать ее на прямой становится сложно.

Чтобы не ошибиться, что ступичный подшипник сломан, лучше провести диагностику. Для этого нужно выполнить несколько операций:

1. Поднимите переднее колесо, которое гудит, домкратом, предварительно поместив отдачу под задние колеса и установив нейтральную передачу.
2. Когда вы вращаете колесо руками, прислушивайтесь к шуму, если есть прикосновение или скрежет, проблема в подшипнике.
3. Если вы поворачиваете колесо в разные стороны и одновременно обнаруживается люфт, это еще один признак неисправности.
