Замена троса ручника (ручного тормоза) на рено логан

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Причины поломки

Знание причины проблемы поможет предотвратить ремонт. Чаще всего растяжение или обрыв троса стояночного тормоза происходит по следующим причинам:

• Разрушение пыльников и, как следствие, попадание воды и грязи. Они разрушают металл в результате коррозионных процессов. Нити постепенно рвутся или растягиваются, что в конечном итоге приведет к полной неработоспособности узла.
• Неправильное использование. Некоторые «удачливые» водители могут задействовать стояночный тормоз так, что трос обрывается от напряжения.
• Низкое качество детали. Если кабель был ранее заменен без вашего участия, не исключен вариант некачественной продукции.

определить, сломан ли стояночный тормоз, несложно. При обрыве троса в области днища будет слышен щелчок, после чего рычаг начнет болтаться. Если трос натянут, ход рычага будет жестким. Иногда это происходит из-за «закисления» кабелей в конструкции. В такой ситуации лечением будет элементарная чистка.

Независимо от проблемы, водителям обязательно нужно будет залезть на конструкцию автомобиля и осмотреть сборку. Если вы решили все делать самостоятельно, прежде всего прочтите инструкцию, как заменить трос ручника Рено Логан. Это одна из простейших процедур, по сложности сравнимая с заменой масляного фильтра.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

По всему миру, и в нашей стране в том числе, составило более полумиллиона. Эта модель известная своей надёжностью и практичностью, но со временем и здесь возникают неисправности. Если поломка сложная, её устранение – задача для квалифицированного мастера. В случае же с мелкими ремонтными работами, такими как замена троса и регулировка ручника Рено Логан, без помощи специалиста можно обойтись.

Renault Logan — неприхотливый и несложный в обслуживании автомобиль

Даже если вам никогда раньше не приходилось заниматься восстановлением , это будет сделать несложно после прочтения нижеприведённого руководства. Но сначала необходимо проверить эффективность работы ручника, чтобы удостовериться, действительно ли он . Для этого запустите двигатель, установите рычаг ручного тормоза в крайнее нижнее положение и несколько раз нажмите на педаль тормоза. Теперь заглушите мотор и поднимите автомобиль на подъёмнике или вывесите его задние колёса, воспользовавшись домкратами. После того как вы установите рычаг на 5–7 щелчков механизма, колёса должны надёжно заблокироваться. Если же этого не происходит, следовательно, ручная тормозная система нуждается в регулировке.

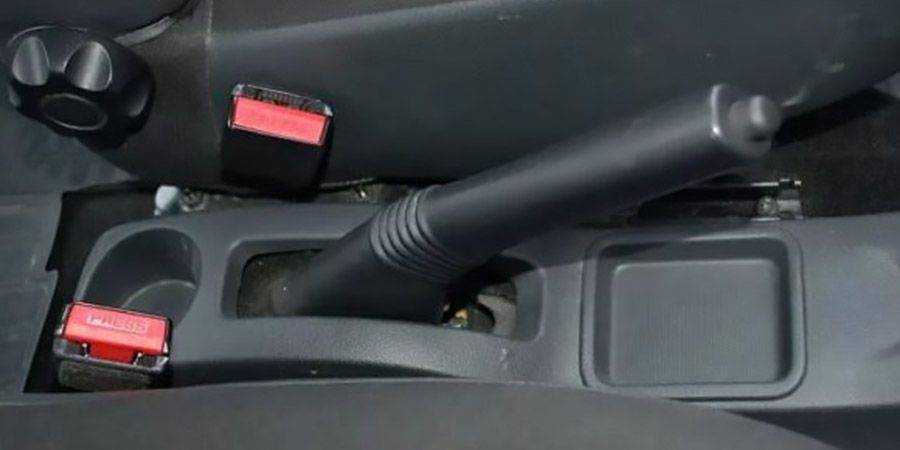

Ручник: функции и конструкция

Самая главная функция этого узла в автомобиле – блокирование колес в тех случаях, когда использование тормоза невозможно или нерационально. Опытнее водители, конечно, могут обойтись и без ручника. Например, при подъеме на гору они с легкостью оперируют педалью тормоза, а во время стоянки используют передачу. Но это больше альтернативные решения.

Например, многим водителям при подъеме на гору намного удобнее пользоваться именно ручником, причем как опытным водителям, так и новичкам. Ставить на передачу автомобиль для избегания отката – допустимый вариант, но на склонах с большим уклоном это не рекомендуется. Если машина случайно покатится, то последствия могут быть самыми разными.  В лучшем случае она упрется в дерево или бордюр, а самым невезучим водителям придется искать транспортное средство в реке или озере. Некоторые просто забывают, что машина стоит на скорости и при старте резко сдают вперед, протаранивая задний бампер другому авто.

Естественно, если у вас коробка автомат, то ручник является обязательным. Здесь нельзя поставить машину на передачу, чтобы она не укатилась. Иногда для дополнительного торможения опытные автовладельцы помогают себе ручником

Пользоваться в этом случае им нужно очень осторожно, так как есть вероятность попасть в занос

В конце концов, ручной тормоз – это дополнительная безопасность. Утечка тормозной жидкости или другие проблемы с тормозами опасны, но при наличии ручника вы относительно быстро и безопасно все-таки сможете остановить авто. Это намного предпочтительнее, чем торможение двигателем

Обратите внимание, что, согласно правилам, запрещено использовать автомобиль, в котором ручной тормоз неспособен удержать машину в неподвижном состоянии на уклоне в 16% или меньше. Если сотрудники ГИБДД сумеют это выяснить, то водителей ждет штраф за эксплуатацию авто с неисправностью

Конструктивно система состоит из управляющего рычага и тросов, которые направляются к тормозам – штатным колодкам. Снятие с тормоза или возвращение механизма в начальное положение осуществляется  благодаря возвратной пружине.

Вероятность поломки троса ручника на новом автомобиле небольшая, а при наличии гарантии вам должны его поменять в сервисном центре. Однако, если машина не на гарантии, все ремонтные работы вам следует проводить самостоятельно. Это – одна из таких процедур, за которую необязательно платить механикам из СТО.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз. Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%. Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

• заехать на наклонную часть эстакады;
• остановиться с помощью обычного тормоза;
• затянуть ручной на 5 – 6 щелчков;
• отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза. Автомобиль не двигается – значит всё нормально

Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка.

Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

• затянуть рычаг на те же 5 — 6 щелчков;
• выжать сцепление;
• завести двигатель;
• включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям. Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Настройка стояночного тормоза. — бортжурнал Renault Logan СИНИЙ МИНЕРАЛ года на DRIVE2

Эта модель известная своей надёжностью и практичностью, но со временем и здесь возникают неисправности. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. Ни в коем случае этого не делайте.

Для установки новых изделий руководствуйтесь этой же инструкцией, но в обратном порядке. Если же этого не происходит, следовательно, ручная тормозная система нуждается в регулировке. Проверяем изменившийся уровень натяжки путем активации рычага системы.

Она, не для этого. Написано что ручник регулируется только при смене колодок или тросика. Там еще говорится, что в задних колодках саморазводящийся механизм, который автоматически регулирует развод колодок и натяжение тросика.

Я об этом писал. Но меня тогда заклевали , а Рено обвинили в разводе людей на бабки.

Я тихо тогда примолк и не стал спорить, но Я все же сторонник соблюдать ноты Рено. А свое отношение не навязываю. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма.

Натяжкой ручника лада ларгус, рено

Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Регулируем самостоятельно ручник Здесь подразумевается выполнение нижеприведенных действий. Демонтируем декоративную заглушку, присутствующую на облицовке тоннеля в салоне.

Renault Logan 2010, 84 л. с. — самостоятельный ремонт

Теперь облицовку можно снимать. Вращаем гайку в нужном направлении примерно на половину одного оборота.

Пользуемся ключом го типоразмера. Регулировочный узел скрыт под небольшой заглушкой, которую следует откинуть вперёд, предварительно нажав на неё, чтобы вывести из зацепления.

Далее, подтяните или уменьшите натяжение троса ручника поворотом регулировочной гайки в ту или иную сторону. При этом рычаг должен находиться в нерабочем положении опущенным до упора.

После каждых пол-оборота гайки проверяйте ход рычага, чтобы добиться нужного количества щелчков механизма оптимально 5—7. После этого необходимо вывесить задние колёса, установив автомобиль на опоры, и проверить, не препятствуют ли тормозные колодки вращению каждого колеса при опущенном рычаге.

Если всё в порядке, значит, ручной тормоз настроен правильно и можно заглушку вместе с облицовкой тоннеля пола устанавливать на место. По мере затяжки проверяйте ход рычага Из этого руководства вы узнали, как отрегулировать ручной тормоз на Рено Логан, но после подтяжки троса необходимо также проверить, насколько эффективно функционирует система ручной блокировки задних колёс.

Просто поставьте машину на ручник и убедитесь, что она под таким уклоном будет оставаться неподвижной. Если же стояночный тормоз недостаточно эффективен или вовсе не держит, несмотря на правильно выполненную регулировку, то, вероятно, тросы слишком сильно растянулись или повреждены. В любом случае здесь потребуется замена.

Как поменять трос ручника В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Подготовительные мероприятия

В первую очередь, конечно же, необходимо купить новый тросик. Лучше всего ставить оригинальные запчасти. Тросик продается под каталожным номером 001547169 (6001547168). Весь механизм стояночного тормоза можно найти под номером 360109167R. Если понадобится фиксатор троса, то ищите его под номером 7703179103. Как и в случае с другими деталями, водителям доступно огромное количество аналогов от сторонних производителей:

• A.B.S. (Нидерланды);
• BOSCH (Германия);
• COFLE (Италия);
• FTE (Германия);
• LPR (Италия);
• NK (Германия);
• TRISCAN (Дания);
• TRW (Германия).

В среднем цена не превышает 1-1,5 тысячи рублей. В Интернете вы всегда можете почитать отзывы о конкретных моделях. Деталь достаточно простая, поэтому принципиальных отличий у тросиков нет. Главное, это качество используемого металла и совместимость с местами крепежа. Дополнительно подготовьте набор инструментов (отвертки, гаечные ключи и фонарик для освещения).

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит , замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза Renault Logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза. Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.
