Замена троса и регулировка ручника Рено Логан

Все действия «от и до»

Как добраться до регулировочной гайки:

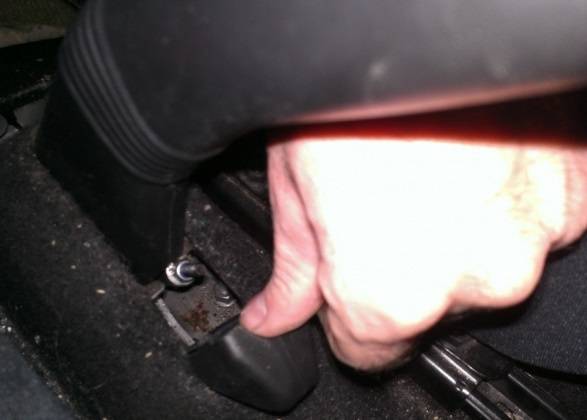

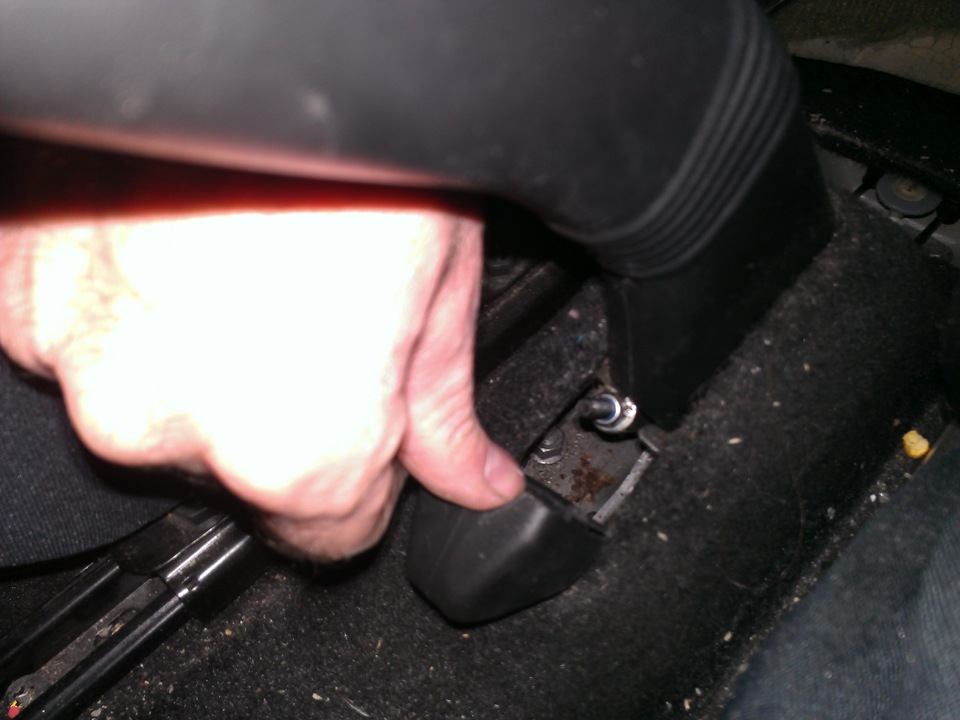

1. В салоне снимаем заглушку с обшивки тоннеля;

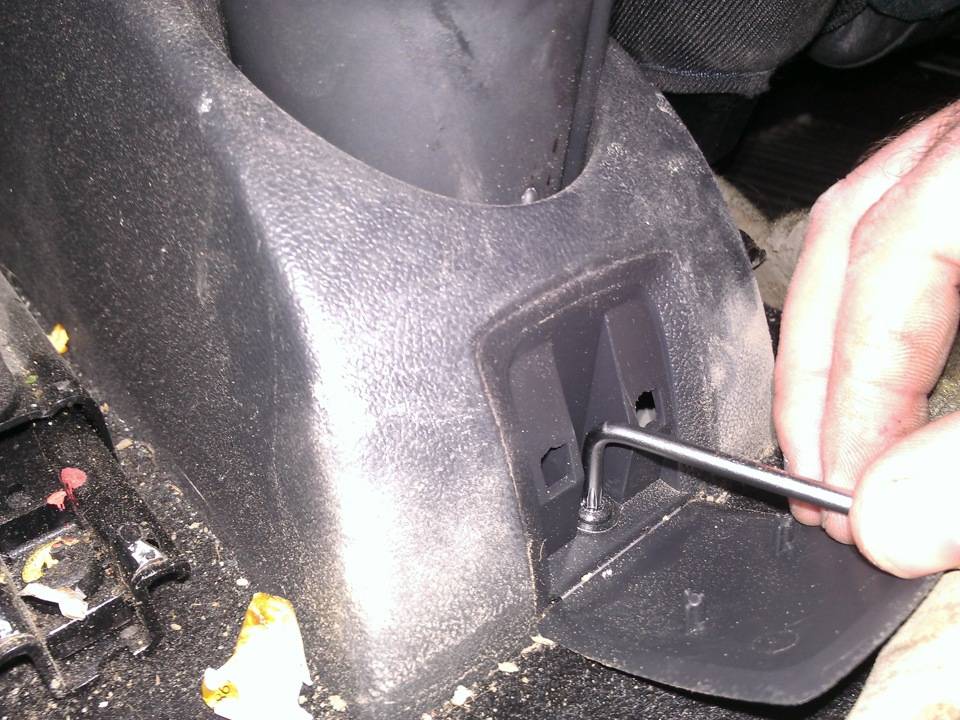

2. Ключом Torx T20 открутите саморез;

Есть только одно исправление

Главный этап всей операции

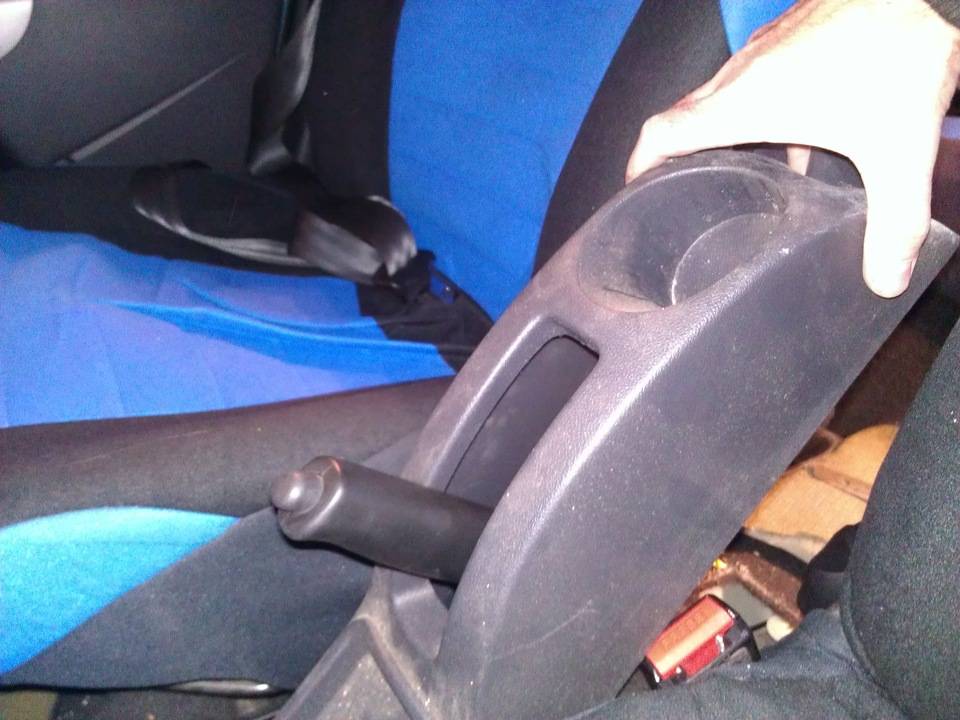

Этот элемент скрывает гайку

Регулировка

Как отрегулировать:

1. Убедитесь, что колеса закреплены «башмаками». Другой вариант — подвесить задний мост на домкраты;
2. Стояночный тормоз необходимо отпустить;

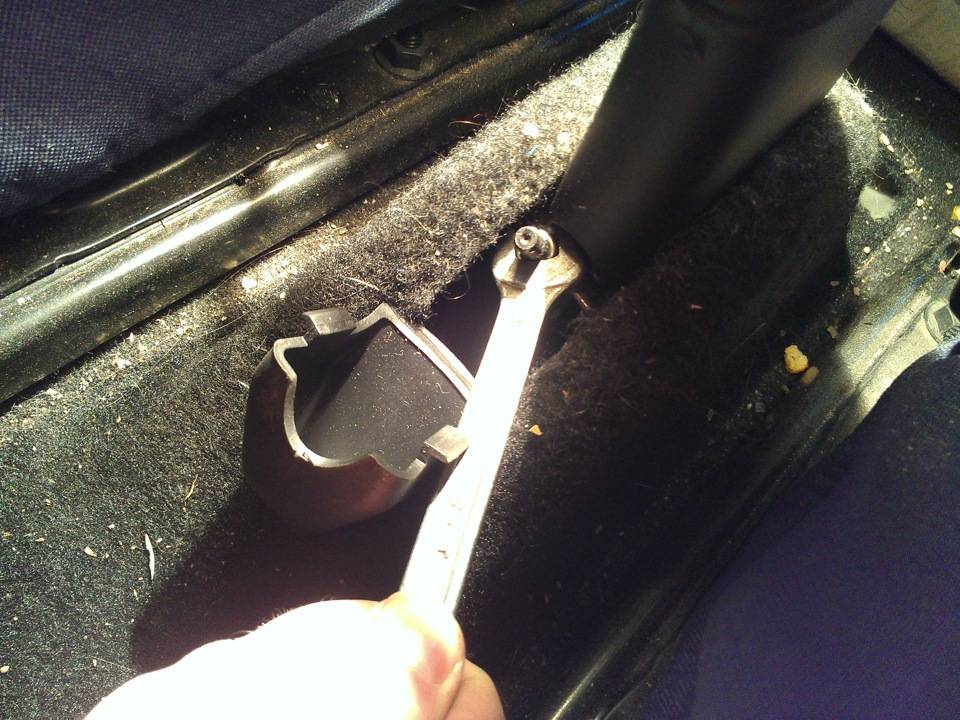

3. Ключом на «10» поверните гайку на пол-оборота;

Ключ «10»

На самом деле на предпоследнем этапе лучше использовать гаечный ключ. А главное — проверить проделанную работу!

Если ничего не получается

Расстояние между барабаном и подушечками регулируется автоматикой. Но значение «идеального зазора» можно изменить! Когда это значение слишком мало, отрегулировать ручной тормоз невозможно.

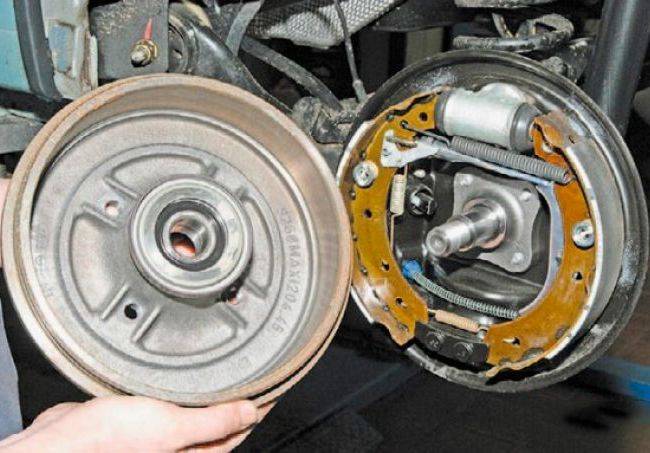

Снимаем колесо, откручиваем гайку и все

Увеличим «идеальный разрыв». Для этого с храповика снимается рычаг (см. Рис.), А сам храповик поднимается.

Регулятор можно повернуть отверткой

Читатель, возможно, заметил несоответствие: разрыв увеличивается, а значит, полоса «укорачивается». Итак, храповик пришлось повернуть вправо! Не волнуйтесь — здесь используется левая резьба.

Закройте барабаны и задействуйте тормоз 10-15 раз. Люфт задних тормозов будет изменен, и тогда можно будет проверить правильную настройку ручного тормоза.

Как подтянуть ручник на Рено Логан

В этой статье мы рассмотрим как подтянуть ручник на автомобиле Рено Логан.

Начнем с того, что проверять исправность ручного тормоза необходимо каждые 30 тысяч километров.

Инструменты которые понадобятся для регулировки ручника

Перед началом процедуры нам необходимо подготовить: 1. Домкрат 2. Отвертка с плоским шлицем 3. Ключ на 10

Для того, чтобы отрегулировать силу натяжения ручного тормоза на автомобиле Рено Логан, необходимо демонтировать пластиковую накладку трансмиссионного тоннеля, и поддомкратить заднюю часть автомобиля.

После того, как автомобиль приподнят, а тоннель демонтирован, вам необходимо произвести пару-тройку нажатий педали тормоза автомобиля- рукоятка ручного тормоза приподнимется вверх.

Очень часто автолюбители производят подтягивание ручника автомобиля без поддомкрачивания задней части автомобиля, что не совсем правильно. Для корректной регулировки ручного тормоза достаточно приподнять одно колесо, выставить ручник на 3-5 отщелкиваний и подтягивать трос до тех пор, пока вы не сможете прокрутить поддомкраченное колесо руками.

Регулирование отщёлкиваний производится при закручивании/откручивании гайки: натяжение троса ручного тормоза происходит при закручивании гайки по часовой стрелке. При откручивании гайки- происходит ослабление троса.

Чтобы отрегулировать степень натяжения берем ключ на 10 и закручиваем/откручиваем гайку, которая расположена возле стояночного тормоза. Если вы не хотите демонтировать тоннель, то вам необходимо найти ключ с удлиняющей головкой.

Как подтянуть ручной тормоз на Рено Логан, регулировка, проверка, видео

Проверяем ручник на Рено Логан

Следуя руководствам производителя, проверка ручного тормоза на Рено Логан проводится очень просто. Если автомобиль не может быть удержан на наклонной плоскости с углом 25˚ при затяжке рычага на 4-5 щелчков, нужно хирургическое вмешательство в привод ручника. Причин может быть несколько:

• изношенные тормозные колодки, одна самых частых причин некорректной работы ручника;

• сбитая регулировка автоподводки колодок;

• износ тормозного барабана;

• растянулся трос ручника;

• необходима элементарная регулировка привода.

Навскидку оценить состояние тормозного механизма Рено Логан достаточно просто. Если мы меняли задние колодки сто тысяч километров пробега назад, все понятно. Необходима замена, смазка и регулировка. Храповой механизм автоматического подвода колодок тоже может прихватить из-за коррозии, это случается, как правило на пробеге 40-60 тысяч км, износа самого барабана можно ждать через 150-200 тысяч пробега, это зависит от типа фрикционных накладок и их качества.

В зависимости от пробега и наличия свободного времени, проводим ревизию либо самого тормозного механизма с демонтажем барабана, как на фото выше, либо пробуем подтянуть ручник, потратив всего несколько минут.

Как подтянуть ручной тормоз Логан за 5 минут

В зависимости от комплектации и завода сборки нашего Логана, добраться до гайки регулировки натяжения троса ручного тормоза можно несколькими способами. Самый простой — на недорогих комплектациях. Просто приподнимаем пластиковый кожух ручника, берем головку на 10 с удлинителем и внимательно вращаем эту самую гайку по часовой стрелке. После этого обязательно проверяем работу системы так, как это указано ниже.

Независимо от комплектации, регулировку можно провести таким образом:

• поднимаем рычаг ручника и откидываем пластиковую накладку;

• откручиваем саморез битой Torx20;

• приподнимаем пластиковый корпус;

• вынимаем пластиковый защитный кожух;

• используем ту же головку на 10 с удлинителем или длинный торцовый (рожковый) ключ;

• подтягиваем гайку ровно настолько, чтобы рычаг затягивал колодки максимум на 5-6 щелчков.

Проверка работы ручника должна проводиться только на автомобиле с установленными задними колесами, без дополнительной нагрузки на заднюю ось (пустой багажник) и с гарантией того, что тормозные колодки и механизм автоподводки находятся в исправном состоянии. При этом при проверке нужно убедиться в том, что задние колеса свободно вращаются при отпущенном ручнике, колодки не закусывает и тормозные барабаны не греются при езде по трассе.

Чтобы убедиться в простоте проведения этой операции, можно глянуть видео, которое прислал наш пользователь. Удачной всем регулировки и крепких тормозов.

Подтягиваем и регулируем ручник на Рено Логан своими руками: одна небольшая хитрость (+фото и видео)

Завод Автофрамос выпускал седаны Рено Логан с 2005 по 2015 год. Подобных машин было выпущено больше пятисот тысяч, и в каждой из них рано или поздно приходится настраивать ручник. О том, как на Рено Логан подтянуть ручник самому, будет рассказываться дальше. Основным элементом является регулировочная гайка, но закручивать её можно, а откручивать – нет. Рассмотрим, почему именно.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!

• 1 Гайка регулировки, которая контрит себя
• 2 Все действия «от и до»
  • 2.1 Регулировка
  • 2.2 Если ничего не получается
  • 2.3 Ревизия тормозной системы
• 3 Что советует фирма Рено

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

О числе щелчков при подтягивании

Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:

1. Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
2. Проверяем результат;
3. Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).

Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!

Все действия «от и до»

Как добраться до регулировочной гайки:

1. В салоне с облицовки тоннеля снимаем заглушку;
2. Ключом Torx T20 откручиваем саморез;

Крепёжный элемент здесь один

Главный шаг всей операции

Этот элемент скрывает гайку

Регулировка

Как выполнить регулировку:

1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
2. Ручник нужно отпустить;
3. Используя ключ «на 10», гайку поворачивают на пол-оборота;

Гаечный ключ «на 10»

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

Ревизия тормозной системы

1. проверка состояния тормозной жидкости;
2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
4. провести ревизию и возможную замену передних тормозных дисков.

Что советует фирма Рено

Подтянуть ручник на Рено Логан может потребоваться в одном случае: если выполнялась замена задних колодок и регулировка была нарушена.

Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не нужно. Так считают в самой компании Рено.

Выполняя регулировку и не имея должной квалификации, можно получить соответствующий результат:

• Во-первых, настройку храповиков лучше не менять совсем – зазор должен быть одинаковым справа и слева. И этого будет добиться сложно;
• Если регулировочная гайка перетянута, её придётся выкручивать. Но чтобы её выкрутить, надо расплавить пластиковую шайбу, для чего весь узел требуется прогревать.

Последний из вариантов в гаражных условиях не реализуется.

Ручной тормоз (ручник) регулировка и замена тросов

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

Для выставления зазора необходимо снять задний тормозной барабан (как это сделать без съёмника здесь).

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

По идее, подтяжка ручника Рено Логан не связана с настройкой тормозных механизмов. Но иногда открывать барабаны всё же приходится. Так поступают, когда выполнить сразу два условия (отсутствие «прихватывания» надёжная фиксация) не получается в принципе.

Ручник Рено Логан

Не смотря на то что Renault Logan является довольно надежным автомобилем со временем может понадобится ремонт. Если проблема не значительная можно справится самостоятельно не прибегая к помощи специалистов. Такой неисправностью может быть например если у ручника ослаб или оборвался тросик, и требуется его замена и подтяжка.

Первым делом чтобы определить требует ли ручной тормоз Рено Логан ремонта или регулировки его нужно проверить. Проверку нможно производить следующим образом:

1. Заводится двигатель
2. Ручник опускается до упора в нижнее положение
3. Нажимаем несколько раз на педаль тормоза
4. Глушим мотор
5. Берм домкрат и поднимаем машину таким образом чтобы были вывешены задние оси колес
6. Переводим ручной тормоз на несколько щелчков в верх
7. Проверяем заблокированы ли задние колеса, если они вращаются нужно производить регулировку.

Процедура замены задних колодок Рено Дастер

Регулировка привода стояночного (ручного) тормоза Renault Logan 2004-2015 Бензин

Инструмент:

• Гаечный ключ рожковый 10 мм
• Домкрат
• Опоры под кузов (2 шт.)
• Башмаки (2 шт.)

Примечания:

Завод-изготовитель автомобиля рекомендует выставлять ход рычага стояночного тормоза таким образом, чтобы он составлял 5-6 щелчков.

Стояночная система должна обеспечивать удержание автомобиля на уклоне 25%.

1. Снимаем облицовку тоннеля пола, как описано здесь.

2. На облицовочной части рычага установленна декоративная заглушка, под которой находится регулировочная гайка. Сместив вперед снимаем заглушку.

3. Вращаем регулировочную гайку до тех пор, пока свободный ход рычага не станет равен пяти—семи щелчкам.

4. Делаем несколько полных ходов приводного рычага стояночной тормозной системы, после чего опускаем его до упора вниз.

5. Поднимаем заднюю часть автомобиля и усилием руки проверяем вращение колес. Они должны вращаться равномерно, без рывков и подклиниваний. Если колеса вращаются рывками, следует выполнить ремонт привода стояночного тормоза или тормозные механизмы задних колес.

6. Ставим на место заглушку регулировочного узла ручного тормоза.

7. Устанавливаем облицовку тоннеля пола.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз.

Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%.

Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

• заехать на наклонную часть эстакады;
• остановиться с помощью обычного тормоза;
• затянуть ручной на 5 – 6 щелчков;
• отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза. Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка

Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка. Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

• затянуть рычаг на те же 5 – 6 щелчков;
• выжать сцепление;
• завести двигатель;
• включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям.

Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Что нужно знать о гайке для регулировки?

Главный элемент механизма ручного тормоза — гайка для регулирования. Именно с ее помощью производится настройка системы и ее приведение в работоспособное состояние. Но учтите, что гайку можно только закручивать, а выкручивать ее запрещено. С чем же это связано?

Гайка для регулирования ручника является самоконтрящейся. Другого устройства для настройки ручного тормоза в Рено Логан не предусмотрено. Чтобы подтянуть ручник, требуется прокручивать гайку в правую сторону. В случае обратного прокручивания тросик, наоборот, ослабнет, а само устройство перестанет фиксировать авто. Но последний вариант исключен, ведь гайка является самоконтрящейся. Это значит, что ее вращение возможно только в одну сторону. Следовательно, в процессе регулировки послабить тросик ручного тормоза не получится.

Настройка ручника своими руками

В отличие от многих отечественных автомобилей регулировка ручника на автомобиле Рено Логан не требует поднятия автомобиля и работы под его днищем — подтягивать трос следует непосредственно из салона машины. Но для начала необходимо добраться до регулировочного механизма, демонтировав облицовку тоннеля пола. Для этого вам понадобится ключ TORX T20 и отвёртка с плоским лезвием.

Воспользуйтесь ключом TORX T20

Сначала ключом TORX T20 выверните винт в задней части облицовки — он скрыт под специальной заглушкой, которую можно открыть, воспользовавшись отвёрткой. После этого заднюю часть можно сдвинуть вперёд и снять. Получив доступ к регулировочному механизму ручного тормоза, вооружитесь гаечным ключом на «13» и воспользуйтесь следующей инструкцией, которая расскажет, как подтянуть ручник на Рено Логан:

1. Регулировочный узел скрыт под небольшой заглушкой, которую следует откинуть вперёд, предварительно нажав на неё, чтобы вывести из зацепления.
2. Далее, подтяните или уменьшите натяжение троса ручника поворотом регулировочной гайки в ту или иную сторону. При этом рычаг должен находиться в нерабочем положении (опущенным до упора). После каждых пол-оборота гайки проверяйте ход рычага, чтобы добиться нужного количества щелчков механизма (оптимально 5–7).
3. После этого необходимо вывесить задние колёса, установив автомобиль на опоры, и проверить, не препятствуют ли тормозные колодки вращению каждого колеса при опущенном рычаге. Если всё в порядке, значит, ручной тормоз настроен правильно и можно заглушку вместе с облицовкой тоннеля пола устанавливать на место.

По мере затяжки проверяйте ход рычага

Из этого руководства вы узнали, как отрегулировать ручной тормоз на Рено Логан, но после подтяжки троса необходимо также проверить, насколько эффективно функционирует система ручной блокировки задних колёс. Проводится этот тест на участке дороги с уклоном 25% или на соответствующей эстакаде. Просто поставьте машину на ручник и убедитесь, что она под таким уклоном будет оставаться неподвижной. Если же стояночный тормоз недостаточно эффективен или вовсе не держит, несмотря на правильно выполненную регулировку, то, вероятно, тросы слишком сильно растянулись или повреждены. В любом случае здесь потребуется замена.

Это интересно: Замена троса ручного тормоза Рено Логан видео: разбираем внимательно

Как поменять трос ручника

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

О числе щелчков при подтягивании

Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:

1. Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
2. Проверяем результат;
3. Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).

Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Что советует фирма рено

Подтянуть ручник на Рено Логан может потребоваться в одном случае: если выполнялась замена задних колодок и регулировка была нарушена.

Тросы привода в процессе эксплуатации не растягиваются, и подстраивать их натяжение не нужно. Так считают в самой компании Рено.

Выполняя регулировку и не имея должной квалификации, можно получить соответствующий результат:

• Во-первых, настройку храповиков лучше не менять совсем – зазор должен быть одинаковым справа и слева. И этого будет добиться сложно;
• Если регулировочная гайка перетянута, её придётся выкручивать. Но чтобы её выкрутить, надо расплавить пластиковую шайбу, для чего весь узел требуется прогревать.

Последний из вариантов в гаражных условиях не реализуется.

Настройка ручника своими руками

В отличие от многих отечественных автомобилей, для регулировки ручного тормоза на автомобиле Рено Логан не требуется поднимать автомобиль и работать под днищем — трос нужно тянуть прямо изнутри автомобиля. Но для начала нужно добраться до механизма регулировки, демонтировав облицовку тоннеля пола. Для этого вам понадобится гаечный ключ TORX T20 и отвертка с плоским лезвием.

Используйте ключ TORX T20

Сначала ключом TORX T20 открутите винт в задней части корпуса — он спрятан под специальной крышкой, которую можно открыть отверткой. Затем спину можно сдвинуть вперед и удалить. Получив доступ к механизму регулировки ручного тормоза, вооружитесь гаечным ключом на «13» и воспользуйтесь следующими инструкциями, которые расскажут вам, как затянуть ручной тормоз на Renault Logan:

1. Блок регулировки спрятан под маленьким штифтом, который необходимо откинуть вперед, нажав на него, чтобы освободить.
2. Затем затяните или уменьшите натяжение троса стояночного тормоза, повернув регулировочную гайку в ту или иную сторону. В этом случае рычаг должен находиться в исходном положении (полностью опущен). Через каждые пол-оборота гайки проверяйте ход рычага, чтобы получить необходимое количество щелчков механизма (оптимально 5–7).
3. Далее необходимо подвесить задние колеса, опираясь на опоры, и проверить, не мешают ли тормозные колодки поворачиваться каждому колесу при опущенном рычаге. Если все в порядке, ручник настроен правильно и его можно включать вместе с обшивкой туннеля пола.

Проверяйте ход рычага при затягивании

Из этого руководства вы узнали, как отрегулировать ручной тормоз на Renault Logan, но после затяжки троса вы также должны проверить эффективность системы ручной блокировки задних колес. Это испытание проводится на участке дороги с уклоном 25% или на подходящем эстакаде. Поставьте машину на ручной тормоз и убедитесь, что она стоит на этом склоне. Если стояночный тормоз недостаточно эффективен или не держит его вообще, несмотря на правильную регулировку, тросы, вероятно, слишком туго натянуты или повреждены. В любом случае здесь потребуется замена.

Причины поломки

Знание  причин неисправности позволит вам предотвратить ремонт. Чаще всего растяжение или обрыв  троса ручника происходит по следующим причинам:

• Разрушение пыльников и, как следствие, попадание воды и грязи. Они разрушают металл коррозийными процессами. Нити постепенно разрываются или растягиваются, что в итоге приведет к полной неработоспособности узла.
• Некорректное использование. Некоторые «удачливые» водители могут потянуть ручной тормоз так, что тросик под нагрузками разорвется.
• Низкое качество детали. Если до этого трос был заменен без вашего участия, то не исключен вариант низкокачественной продукции.

Определить поломку стояночного тормоза легко. Если трос порвется, вы услышите металлический звук в  районе днища, после чего рычаг начнет болтаться. Если тросик растянулся, то ход рычага будет жестким. Иногда это связано с «закисанием» тросов в конструкции. В такой ситуации лечением станет элементарная очистка.

Независимо от проблемы, водителям обязательно понадобится лезть в конструкцию автомобиля и осматривать узел. Если вы решили сделать все самостоятельно, то в первую очередь изучите инструкцию, как заменить трос ручного тормоза Рено Логан. Это одна из простейших процедур, по сложности сравнимая с заменой масляного фильтра.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Есть ли данные по регламенту

Трос от ручника не входит в список расходных материалов, поэтому разработчики не дают каких-либо рекомендаций. Технически, он имеет неограниченный срок службы. Это будет возможным только при качественной защите от воды и пыли. Последняя осуществляется пыльниками. Водители советуют проводить осмотр и регулировку тросика каждые 25-30 тысяч километров пробега. Это позволит вовремя определить разрушение пыльника и принять меры пока не началось разрушение тросика. Регулировка позволит сделать использование ручника максимально удобным, не прилагая усилия для его движения.

Стояночный тормоз использует тормозные колодки, поэтому водители обязаны проверять их состояние, иначе и от ручника не будет толку. Колодки относятся к расходным элементам, при этом имеют срок службы в 60 тысяч километров. Это предельно допустимое значение. При агрессивном стиле вождения с частыми и резкими торможениями колодки придется менять чаще.
