Если щелкает, но не крутит стартер – где искать причину неисправности
Здравствуйте, уважаемые автолюбители! Система запуска двигателя автомобиля занимает ключевое положение в устройстве авто, ведь от исправности её элементов зависит, будет ли заведён мотор.
Стартер щелкает но не крутит — видео:
Ничто так не раздражает водителя, как молчание стартера в ответ на поворот ключа в скважине замка зажигания. Причин, по которым автомобиль не заводится – множество.
Начиная от банального отсоединения контактов, заканчивая выходом из строя стартера. Внешние проявления поломки могут быть также различными и если знать устройство системы пуска, то можно достаточно быстро найти уязвимое место.
Если при попытке запуска щелкает стартер и более ничего не происходит, то это значительно сужает сектор поиска неисправности.
Щелчки под капотом при попытке запуска двигателя издаёт втягивающее реле, которое отвечает за сцепление рабочей шестерни бендикса с венцом маховика. Не очень опытные водители считают, что такие щелчки может издавать реле стартера, а виновником поломки считают втягивающее реле.
Если стартер щёлкает, но не крутит, то это вовсе не повод грешить на «втягивающее» (так коротко называют втягивающее реле), ведь ток на него поступает, иначе вообще не было бы никаких звуков. А реле стартера во время своей работы издаёт щелчки, но их почти не слышно, поэтому такое звуковое сопровождение спутать нельзя ни с чем.
Почему щелкает реле стартера и втягивающее?
Достаточно большое количество электроприборов сопровождают свою работу характерным звуком в виде металлических щелчков. Такое звуковое сопровождение – это признак работоспособности устройства (хотя бы частичной).
Все известные реле используют электромагнитный способ соединения контактов. При подаче напряжения контактные клеммы, расположенные на гибких или подвижных кронштейнах получают разнополюстные заряды и притягиваются друг к другу. Двигаясь с ускорением поверхности клемм, хлопают друг о друга, что и является источником происхождения звука. Опытные водители по звуку способны определить, какое реле работает и исправно ли оно.
Для того, чтобы пуск двигателя происходил без проблем, необходимо чтобы все без исключения элементы были работоспособными. В цепочке запуска двигателя задействованы такие части и узлы, как:
- аккумулятор;
- замок зажигания;
- реле стартера;
- стартер с втягивающим реле.
Что делать, если щелкает реле, а стартер не крутит?
Если система запуска мотора подаёт хоть какие-то признаки жизни, то не всё так безнадёжно. Основные причины неполадки могут быть такими:
- разряженный аккумулятор;
- слабый контакт или повреждение электропроводки;
- неисправность замка зажигания;
- неисправность стартера (отсутствие контакта на щётках);
- поломка втягивающего реле.
Чтобы достаточно быстро разобраться в сложившейся ситуации необходимо знать, как себя вести. Учитывая, что единственным источником энергии является аккумулятор, то часто именно он ввиду разрядки, не в состоянии прокрутить якорь стартера, отдавая всю энергию лишь на работу реле. Необходимо заменить или зарядить аккумуляторную батарею.
Гораздо сложнее разбираться с поломкой стартера, ведь его придётся снимать, а делать это не очень удобно и в пять минут проблему не решишь. После того, как стартер оказывается на рабочем столе можно провести диагностику.
Для этого понадобится аккумулятор, в работоспособности которого мы уверены. Необходимо подключить массу на корпус стартера, а плюсовую клемму на шпильку после реле. Если стартер заработал, то втягивающее реле неисправно. Если же он молчит, то его придётся разобрать и поискать поломку внутри.
Втягивающее реле, так же как и щётки стартера, постоянно активно работает. Не удивительно, что через какое-то время оно выходит из строя.
Небольшой, но очень важный узел необходимо менять, ведь он может стать причиной, по которой однажды ваш автомобиль не заведётся.
Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности
Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:
- аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
- следует проверить затяжку клемм АКБ;
- возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;
Рекомендуем также прочитать о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о том, для чего необходима установка дополнительной массы в автомобиль и какие преимущества имеет данное решение.
Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:
- недостаточное крепление тягового реле к корпусу стартера;
- произошло подгорание контактов в тяговом реле стартера;
- неисправность связана с плохим контактом «массы»;
- произошла поломка стартера;
В том случае, если проверка крепления тягового реле не выявила отклонений от нормы, тогда реле стартера следует снять для проверки. Разборное реле означает, после разборки устройства необходимо произвести очистку силовых контактов. Неразборное тяговое реле подлежит однозначной замене при обнаружении поломки.
Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:
- силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
- произошел критический износ щеток стартера. В таком случае щетки требуют замены;
- возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
- происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;
Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.
Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.
Реле стартера щелкает, но сам он не крутится
Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.
В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.
Диагностика втягивающего реле
Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.
Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты
Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)
Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.
Диагностика проводки и контактов
В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.
При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.
Неисправности самого стартера
Обычно такого рода неисправности без демонтажа узла устранить невозможно. Но можно, относительно точно, выяснить причину. Рассмотрим электрическую часть стартера, которая включает в себя:
- обмотки;
- щёточный узел;
- втягивающее реле.

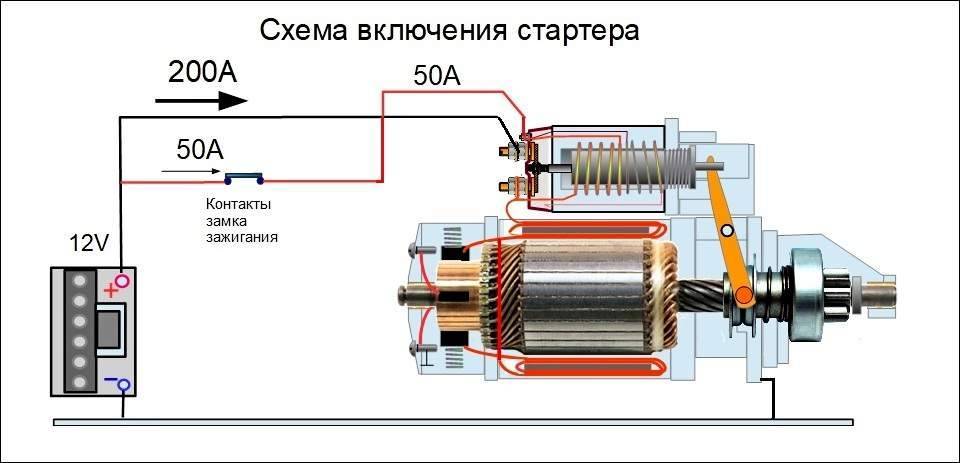

Устройство стартера
Рассмотрим их в порядке убывания вероятности поломки.
Втягивающее реле
Итак, если стартер щёлкает один раз, но не крутит – следует проверить втягивающее реле. Для этого можно попробовать пустить стартер в обход его коммутации. На втягивающем реле есть три клеммы — две из них самые большие (одна вход с аккумулятора, вторая выход на сам стартер) и одна малая, управляющая.
Потребуется подходящий инструмент – отвёртка или гаечный ключ, которым получиться надёжно замкнуть две больших клеммы (на фото стрелкой) на короткий промежуток времени, при этом необходимо, чтобы выбранный инструмент не касался корпуса (любых металлических деталей под капотом).
Если при замыкании клемм стартер начал вращаться (возможно с треском) – то виновно втягивающее реле.

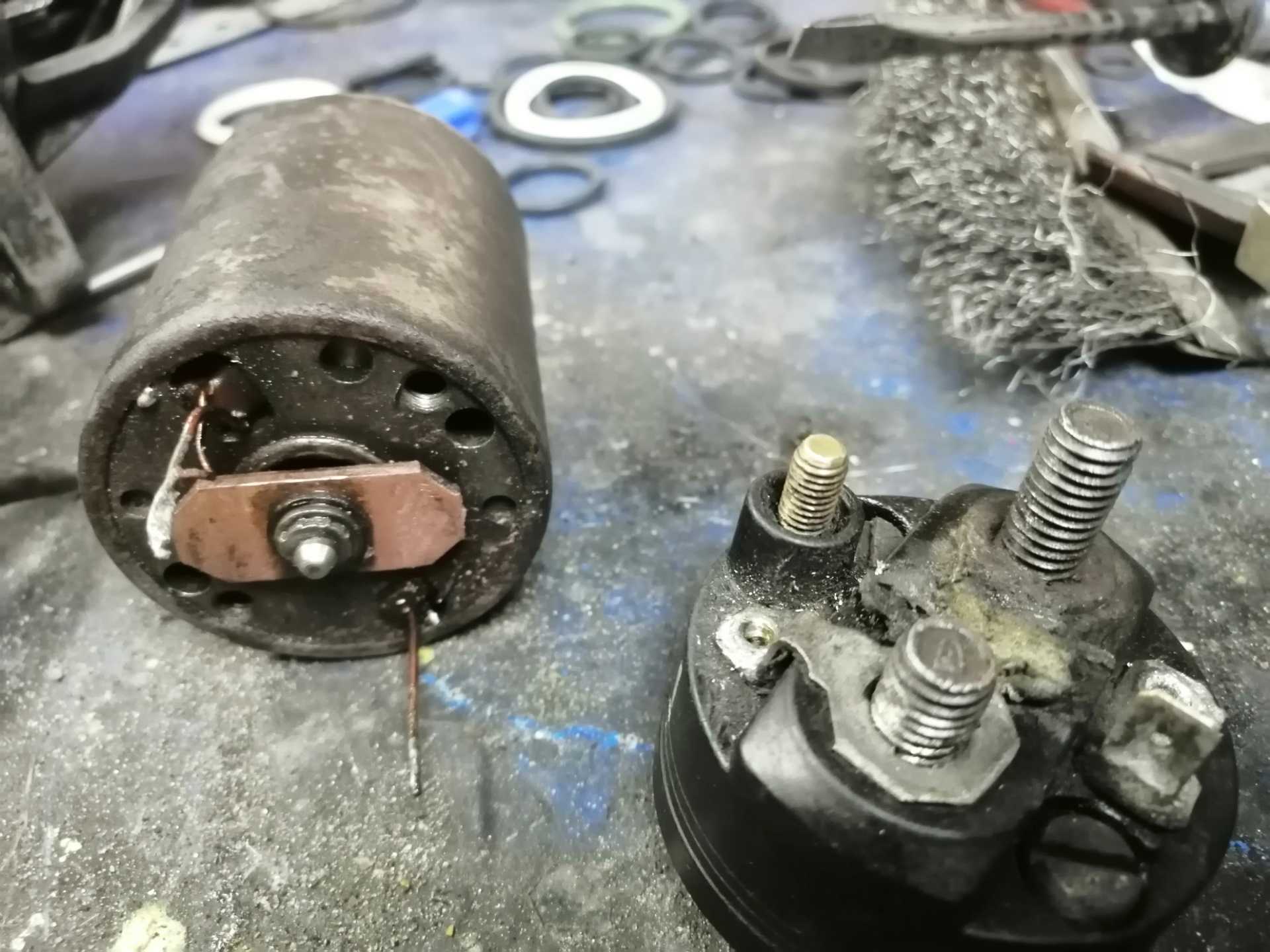

Дело тут в том, что внутри реле контактные площадки попросту «обгорели», и на них образовался слой диэлектрика из оксидов металлов. Учитывая высокий рабочий ток – контакты могут «обгореть» за одну попытку запуска.
Варианта устранения два – можно разобрать реле и зачистить контакты, либо его заменить. Второй вариант значительно лучше, т.к. такой ремонт прослужит дольше. Это связано с тем, что на производстве контактные площадки покрывают специальным слоем сплава цветных металлов (с включением «благородных»), что снижает электроэрозию и вероятность окисления. Зачистив их – этот слой будет отсутствовать, потому долго такое реле не проработает.
Щёточный узел
Если дело дошло до проверки щёток, то без демонтажа и разборки стартера не обойтись. Именно при разборке износ щёток будет сразу виден. Косвенно это можно установить по длительному периоду эксплуатации, т.к. ресурс щёточного узла довольно большой.
Стоит отметить, что в некоторых вариантах конструкции, при неисправности щёток, также может не срабатывать втягивающее реле. Т.е. если не «щёлкает» втягивающее, и не пускается стартер на «прямую» — то вполне могут быть виноваты щётки.
Обмотки
Неисправность обмоток может выдать их цвет и запах. Естественно это станет видно при разборке стартера, и, во многих случаях, его будет проще и надёжнее (а иногда и дешевле) заменить целиком. В целом симптомы аналогичны неисправности щёточного узла.
Видео: втягивающее щелкает, а стартер не крутится. Запуск с помощью молотка.
Проверка втягивающего реле на снятом стартере
Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:
- Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
- Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
- Проверяют состояние реле включения стартера.
Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.
После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:
- Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
- Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
- Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
- Если произошел отчетливый щелчок в реле, значит оно работает;
- Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.
Ситуации, в которых щелкает, но не крутит стартер
Множественные и частые звуки в устройстве:
- недостаточный заряд в аккумуляторной батарее – проверьте ток заряда;
- некорректная масса кузова с движком – продублируйте массу дополнительным приводом;
- на клеммах батареи нестабильный контакт.
Единичный звук в устройстве:
- подгорели контакты – разобрать устройство, а потом почистить контакты;
- проверьте массу движка;
- проследите надежность фиксатора стартера с тяговым реле;
- сломан стартер – точно определиться только после разборки.
Обстоятельства такого поведения стартера, связанные именно с ним:
- обгорел провод, ведущий к реле;
- износились щетки;
- заклинил якорь;
- замкнула обмотка;
- оборвалась обмотка;
- сломана или деформирована вилка при бендиксном приводе;
- забились зубья бендикса;
- сломан бендикс.
Чтобы определить поломку, достаточно автотестером определить уровень напряжения силового болта стартера, к которому подходит прямой ток с аккумулятора. Потом перенесите щуп проверяемого устройства на болт соединения у выхода стартера. Понадобится помощник, который в этот момент переведет ключ в положение «Пуск».
Возможны такие варианты положения вещей:
- Например, на входе тестер показал 13,2 V, что говорит о полностью заряженной батарее авто, и аналогичное напряжение получилось на выходе реле. Это значит, что контакты исправны, и, скорее всего, причина неполадок кроется в самом стартере.
- Если на входе аккумулятора – 13,2 V, а при срабатывании реле есть щелчок и напряжение в 5-6 V – подгорели болты элемента втягивания, из-за чего перебрасывают все напряжение по причине плохого контакта.
Реле разбирается, зачищаются силовые контакты и силовая пластина. Если устройство не подлежит разбору, оно полностью заменяется.
Как вам статья?
Мне нравитсяНе нравится
Почему стартер не крутит и не щелкает втягивающее реле?
На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.
Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.
Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.
Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно
Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А
При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.
Последние статьи
Воздушный фильтр Забитый воздушный фильтр может затруднить запуск двигателя. В этом случае его необходимо заменить. Параллельно включите ближний свет на 30 секунд.
Нагрузка на батарею нагревает ее и может обеспечивать больший ток. Кстати, такие мощные устройства, как ТЭНы, в пыльник лучше не включать, фар хватает; 4. Одновременно нажмите педаль сцепления, автомобиль должен находиться в нейтральном положении.
Держим его в сжатом положении.
Заводим Рено Дастер дизель 1.5 dCi в мороз -35 Set up Ducia Duster
Через 30 сек. Выключите зажигание и снова включите его на 20 секунд. Мнения разделились, кое-кто считает бесполезным 7. После ночи в гараже сверчок спит. Так и должно быть.
Во-первых, в гараже теплее, во-вторых, не выдувается горячий воздух из моторного отсека и салона. Мне очень интересно данное устройство – какие обзоры будут как бы из первых рук? А как подходит этот номер лоскутного одеяла? Он точно помещается в моторном отсеке или где-то складывается?
Гордость Извините, какая машина? Рено Дастер 4х4 2л Парень Privilege При проезде неровностей в багажнике дергается. Чтобы стекло не потело, держите коврики сухими.
Это то, что я делаю в первую очередь на всех недавно приобретенных машинах. И с разборкой для лучшего доступа. Будет ли заказ с цитатой? Жалко про вставную перегородку от OD. Стоит помнить, что любая попытка запустить двигатель при все более низких температурах приравнивается к пробегу в км.
Поэтому необходимо прогреть двигатель в сильный мороз, чтобы масло и охлаждающая жидкость, пришедшие в движение, приобрели необходимую вязкость, иначе износ двигателя увеличится. Двигатель прогревается быстрее во время движения, чем на холостом ходу.
Втулки
Втулки (они же подшипники) расположены спереди и сзади стартера. Они отвечают за вращение вала устройства. Если эти элементы износились, то стартер начнет щелкать, но не будет крутиться. Проблемы с втулками могут быть вызваны и тем, что стартер установлен неправильно, то есть не занимает нужное положение по оси. Либо могло произойти замыкание обмотки. В этом случае смотрим предыдущий пункт.
Полезно! Также о проблемах с втулками будет свидетельствовать «тяжелая» прокрутка стартера при условии даже хорошо прогретого мотора.
Хоть многие и не относят неисправность подшипников к серьезным поломкам, их нужно заменить. В противном случае вал стартера будет подклинивать, что в свою очередь может спровоцировать пожар.
Сердечник стартера
Сердечник стартера может и банально подклинивать внутри обмотки из-за грязи или ржавчины, что также вызовет щелканье стартера. Необязательно для этого иметь приличный пробег. Например, на RenaultFluence и Latitude автору доводилось неоднократно видеть это на новом автомобиле. «Ремонт» тут прост: достаточно упереть в корпус втягивающего реле твердый предмет (например, удлинитель из набора инструмента) и нанести по нему резкий, но несильный удар. После этого практически всегда втягивающее реле восстанавливает работоспособность без серьезных проблем в дальнейшем и щелчки исчезают.
Контактам втягивающего реле приходится коммутировать очень большой ток – так, обычный киловаттный электростартер потребляет более 400 ампер в момент включения, пусковой ток электродвигателей в разы превосходит номинальный. При выключении стартера в размыкающихся контактах возникает искра, приводящая к эрозии – в результате в один момент реле оказывается неспособно подать питание на обмотки стартера.
Ещё кое-что полезное для Вас:
- Как проверить стартер на работоспособность своими руками
- Как проверить исправность катушки зажигания?
- Двигатель троит на холодную. Основные причины проблемы
Рецепт лечения здесь известен с советских времен – о чистке «пятаков» автомобилистам было известно не понаслышке. Однако сейчас часто на автомобилях применяются неразборные втягивающие реле: в таком случае придется менять втягивающее в сборе.

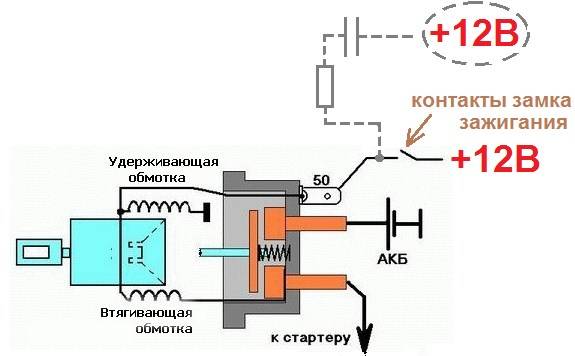

При обрыве или перегорании удерживающей обмотки мотор не удастся запустить: как только «пятаки» замкнутся, возвратная пружина, упругости которой не противодействует удерживающая обмотка, разорвет цепь. При этом заново сработает удерживающая обмотка, и из-под капота раздастся характерный высокочастотный треск. Проверить состояние обмотки можно даже без омметра, вытащив стартер и подключив напрямую к аккумулятору (корпус на «массу», плюсовую силовую клемму – на обе клеммы втягивающего, питание и управление). Если плоской отверткой «помочь» бендиксу оставаться в выдвинутом состоянии, то стартер с неисправной удерживающей обмоткой будет спокойно крутиться.
Может быть неисправен и сам стартер – втягивающее реле нормально подает питание, но толку от этого нет. Большинство стартеров имеют статор в виде постоянных магнитов, и обмотка у них есть только на роторе. Износ щеток или ламелей коллектора приведет к тому, что при нормальном питании стартер не сможет вращаться. Частые длительные попытки запуска мотора тоже способны вызвать проблемы: перегрев статорной и/или роторной обмотки вызовут повреждение межвитковой изоляции, далее – короткое замыкание и перегорание обмотки.
«Дедовский» способ проверки очень прост, и при достаточной доступности стартера из-под капота даже не потребует снятия стартера

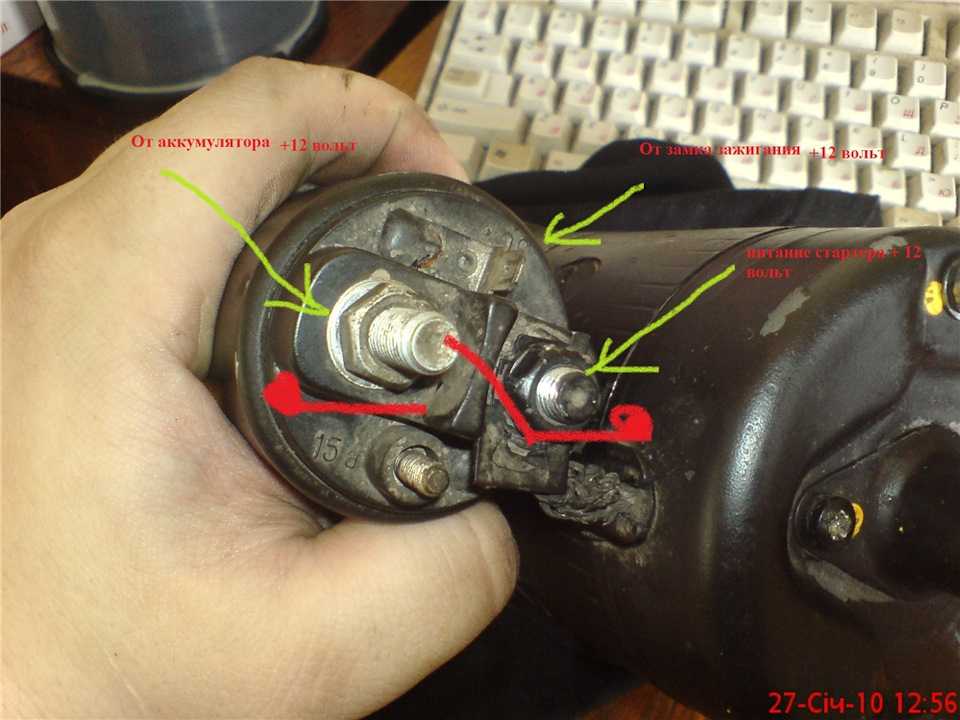

Аккуратно замкните силовые контакты на корпусе втягивающего реле отверткой или гаечным ключом (внимание – не касайтесь при этом «массы»!). При этом питание на обмотку стартера пойдет напрямую без участия втягивающего реле
К тому же этот способ безопасен, так как без срабатывания втягивающего реле стартер не войдет в зацепление с маховиком, и не будет риска случайно завести машину, стоящую на передаче.
Если включенный напрямую стартер крутится без проблем – то виновато втягивающее. Второй «дедовский способ» окончательной проверки груб, но не менее эффективен в гаражных условиях: нужно попытаться затормозить бендикс работающего стартера прочным предметом (обычно к шестерне прижимают плоскую сторону молотка). Если стартер при этом останавливается – явен недостаток мощности, указывающий либо на межвитковое замыкание, либо на отказ одной из обмоток, если в конкретном стартере их несколько включено параллельно.
Использование широко распространенных мультиметров для проверки стартера малоэффективно: даже сопротивление измерительных щупов у них часто само по себе сопоставимо с сопротивлением отдельной обмотки. Единственное, на что можно рассчитывать – это на возможность прозвонки ротора на «массу» в поисках коротких замыканий. Для этого один щуп закрепляется на сердечнике ротора, вторым по очереди нужно прикасаться к каждой отдельной ламели (контактной пластине) ротора. Замыканий на корпус здесь быть не должно.
Газораспределительный механизм (ГРМ) и поломка внутренних деталей силового агрегата
