Как заменить задние тормозные колодки на Рено Дастер?

FakeHeader

Comments 17

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на “заветные три щелчка?”

На заветные 7-8 щелчков, в книжке написано, а так да так как я написал. Даже двумя руками подымал.

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на “заветные три щелчка?”

А так 2-3 оборотика сделайте и харе.

Я у официалов спрашивал, во сколько обойдется регулировка ручника. Насчитали 2700 р.

Вопрос, а зад в любом случае вывешивать надо?

нет конечно), если без фонатизма)

не перетяните. а то барабашка будет греться ппц

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

Не вводите людей в заблуждение!Изд-во “За рулем”,Стр. 220, замена задних тормозных колодок

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

После различных работ, например, после замены тросов, производят в обязательном порядке регулировку стояночного тормоза. Чтобы выполнить регулировку ручного тормоза Renault Duster, снимается декоративная пластиковая панель. Ее расположение находится в салоне. Еще более точнее- между передними сиденьями. С помощью десятым ключом, производится регулировка натяжения троса. Данным ключом, вращаем гайку, возле рычага, стояночного тормоза. Вращая гайку так, как было описано выше, причем все действия должны осуществляться по часовой стрелке, трос, непременно будет натягиваться. Если же, откручивать, то трос, ослабляется. Чтобы отрегулировать стояночный тормоз, автомобиля Рено Дастер, нужно вывесить его задок. Затем, нажмем несколько раз, педаль тормоза, ее нужно удерживать . Рычаг тормоза после этого, взводим вверх. В ручном тормозе, его ход, будет, порядка шести или восьми щелчков. Количество щелчков, и их регулировку, произведем с помощью гайки, которая расположена возле рычага

При опущенном рычаге(обратите внимание) задним колесам ничего не должно мешать. Вращение должно быть свободным. При поднятом же, автомобиль, не должен съезжать с клона, (условно- двадцать три градуса)

Это включительно

При поднятом же, автомобиль, не должен съезжать с клона, (условно- двадцать три градуса). Это включительно.

Система стояночного тормоза Renault Duster — это один из самых простых и при этом самых надёжных механизмов, функционирующих на этом автомобиле. В каждый элемент этой системы заложен солидный ресурс, что способствует её длительной и бесперебойной работе. И всё же рано или поздно ручник перестаёт справляться с возложенной на него задачей с достаточной эффективностью или вовсе отказывает из-за того, что трос привода тормозных колодок вытягивается, а сами колодки постепенно изнашиваются. Решением проблемы в этом случае является регулировка ручного тормоза Рено Дастер своими руками или в условиях автомастерской.

Отрегулировать ручник на Дастере легко — просто следуйте нашим инструкциям ниже

Если вы предпочитаете проводить мелкий ремонт автомобиля самостоятельно, в таком случае материал этой статьи будет вам полезен. Ниже вы сможете ознакомиться с руководством, как без посторонней помощи подтянуть трос ручника Рено Дастер. Но прежде чем приступать к выполнению регулировочных работ, нелишним будет освежить в памяти, как устроена система ручного тормоза вашей машины.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

• новый расходный материал;
• отвертка, имеющая широкий плоский наконечник;
• шестигранный ключ на 6 мм;
• пассатижи;
• домкрат для поднятия автомобиля;
• подставки опорные;
• монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом.

Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов.

Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать.

Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки.

Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Снятие тормозного барабана на Рено Дастер 4х4

Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе. Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном Рено Дастер.

Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	5400 / 4500 р. Дисконт: 4000 р.	2
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Выбираем колодки правильно

Старые задние тормозные колодки

Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.

Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.

Как подтянуть ручник Дастер?

Для регулировки ручника Duster заготовьте торцовую головку № 13. На 5-7 щелчках храпового механизма ручник должен держать машину под углом 25 градусов. Если он с этой задачей не справляется, то его привод нужно отрегулировать из салона. Для регулировки ручного тормоза Дастер:

• Стягивается облицовка тоннеля.
• Заглушка на рычаге отбрасывается вперёд, открывается доступ к регулировочному узлу.
• Двигая регулировочную гайку, добиваются того, чтобы рычаг ходил на 5-7 щелчков.
• Сделав несколько таких полных ходов рычага, его опускают до упора.
• Зад автомобиля поднимают домкратом, задние колеса проворачиваются рукой. Если они крутятся равномерно, то всё в порядке. Иначе ручник либо тормозные механизмы требуют ремонта.
• Заглушка узла регулировки, тоннель ставятся на место.

Ручной тормоз (ручник) регулировка и замена тросов

На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.

Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)

Как регулируется стояночный тормоз Рено Дастер?

Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).

Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.

Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.

Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.

Как проверить правильность регулировки?

В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.

Рено Дастер замена тросов стояночного тормоза

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.

Работу проводим на смотровой канаве или эстакаде.Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза).Опускаем рычаг стояночного тормоза.Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…

…выводим трос из прорези уравнителя.

Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…

…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.В салоне автомобиля …

…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…

…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.

Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.

Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).

Категории товаров, которые вам могут быть интересны на основании статьи «Ручной тормоз»:

Замена передних тормозных колодок на Рено Дастер: фото и видео

В этой статье мы вам подробно расскажем о том, как самостоятельно заменить передние тормозные колодки на примере Рено Дастер с двухлитровым двигателем. Но, заранее необходимо обговорить то, что тормозные суппорта на таком двигателе с моторами 1.5dCi и 1.6 отличаются, следовательно, и колодки для них потребуются разные. Однако алгоритм по замене и выполнению работ на всех трёх вариантах автомобилей достаточно схож.

На видео подробный процесс замены передних тормозных колодок.

Пошаговый процесс замены передних тормозных колодок

О замене передних тормозных колодок: замена задних тормозных колодок на Рено Дастер своими руками.

Для замены потребуется следующий инструмент:

• новые тормозные колодки.
• Плоская отвертка с широким жалом.
• Шестинганник на 7 мм.
• Плоскогубцы.

Итак, перед тем как приступить непосредственно к замене колодок обратите внимание на то, какое количество тормозной жидкости содержится в бачке, если её уровень находится ближе к максимуму, то с помощью медицинского шприца, откачайте её до такого уровня, что бы при замене колодок она не вышла за пределы бачка. По окончании всех операций не забудьте добавить её обратно

После того как вы сняли колесо, первоочередной задачей будет как можно дальше отодвинуть тормозной поршень от колодки. Для этого берем плоскую отвёртку с широким основанием и вставляем её в отверстие суппорта, расположенное между колодкой и корпусом. Отодвигает сам поршень на столько на сколько будет это возможным.
Давить на поршень следует медленно но продолжительно.

Далее демонтируем защитные пластиковые колпачки, закрывающие болты крепления суппорта, один находится сверху, другой снизу.
Положите эти колпачки в надёжное место, чтобы они не разлетелись.

С помощью шестигранника отворачиваем эти два болта, первым сверху или снизу, не имеет значения.
Аккуратно нащупываем колодцы болтов и откручиваем их.

И крайним шагом для доступа к колодкам, будет снятие пружинного фиксатора или скобы со своего места, для этого с помощью отвертки или плоскогубцев достаём их из своих «колодцев».
При демонтаже скобы, необходимо придерживать каждую сторону дополнительно рукой.

После того как пружина удалена, аккуратно тянем суппорт от диска, не забывая о том, что к нему подсоединён тормозной шланг

При этом внешняя колодка останется на диске, а внутренняя должна выйти вместе с суппортом.
Так должен выглядеть суппорт и положение колодок при снятии.

Перед заменой новых колодок, зачищаем все участки загрязнений с помощью металлической щетки от пыли и грязи.
Затем размещаем новую колодку на внешней стороне диске, а другую кладём на суппорт закрывая её внутреннюю сторону.
Обратите внимание на различие между новыми и старыми колодками.

Фиксируем суппорт в сборе на тормозном диске и собираем всё в обратном порядке.

Пошаговый порядок замены 4х4

Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.

Обратите внимание!

• Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
• Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.

Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.

Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.

Гайка находится в верхней части тормозного барабана.

Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.

Так должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

1. С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.

Необходимо открутить всего 2 болта.

После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.

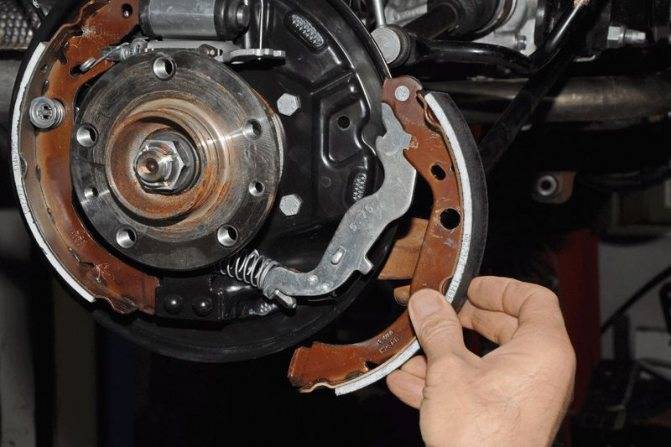

Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.

Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.

Снятую пружину необходимо заменить.

Признаки износа барабанных колодок

Симптоматика, указывающая на то, что в Дастер задние колодки износились, такая:

• Рабочий ход педали торможения увеличивается, для эффективного торможения приходится дважды нажимать на педаль. Особенно это заметно при движении автомобиля назад.
• Удлиняется путь торможения.
• Когда накладка контактируют с барабаном, слышен громкий скрежет металла.
• Во время торможения на ногу передается ощутимая вибрация.
• Машина останавливается рывками.

Хотя нагрузка на барабанные тормоза меньше, чем на передних колесах, они также подвергаются износу. Детали узла конструктивно защищены барабанной чашей, но всепроникающая сырость и химия с зимних дорог постепенно разрушают металл.

В результате их износа техническая жидкость подтекает, в контур проникает воздух.

Вышедшие из строя манжеты цилиндра

Все эти факторы затрудняют торможение. Кроме того, часто со временем появляется дефект пружин, в результате чего накладки постепенно раздвигаются. Это приводит к коррозии и ухудшению работы. А это значит, что предстоит замена задних тормозных колодок на целенькие.

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Артикул: NK 9039148

Работа выполняется таким образом:

1. Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
2. Снимается барабан.
3. Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
4. Трос отсоединяется от разжимного рычага.
5. У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
6. Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
7. Привод вынимается из держателя, расположенного на рычаге.
8. Оболочка вытаскивается из держателя на бензобаке.
9. Тросик извлекается из отверстия в крепеже рычага подвесной балки.
10. Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
11. Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
12. Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

• Полностью ослабить его натяжение, вывернув регулировочную гайку.
• Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
• Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
• От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
• Производится обратная сборка.
