Рено Логан замена лампочки ближнего света

Передние противотуманки

Процесс смены лампочки в передних ПТФ Renault Megane II идентичен для обеих сторон:

• Снимается колесо.
• Выполняется демонтаж передней части подкрылка колеса. Для этого потребуется выкрутить два крепежных винта от крыла и один от бампера. Далее извлекаются четыре фиксирующих пистона, поддев шляпку отверткой.

(Ссылка на источник фото)

Отжимается фиксатор разъема питания, а затем фишка вытягивается.

Противотуманка вместе с контактным корпусом поворачивается влево на треть оборота.

Световое устройство вынимается из патрона и меняется. После установки нового устройства, монтируются остальные детали в обратном порядке.

Удалить нельзя оставить — катализатор Меган 2

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Narva HALOGEN H4

Philips HALOGEN H4

OSRAM HALOGEN H4 Belux (штатная лампа на Хёндай Солярис)

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 30\50%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампы ближнего света Рено Дастер

Способ №1, являющийся «официальным»

Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:

• торцевыми головками («10-й» и «13-й» типоразмеры);
• простыми ключами на «8» и «10»;
• обычным удлинителем.

Производим нехитрые действия по демонтажу блок-фары.

1. Для этой цели отключаем «минус» от АКБ.
2. Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
3. Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.
4. Поддерживая световой прибор, аккуратно отводим его в сторону.
5. Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
6. Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
7. Демонтируем крышку, после чего отжимаем и отводим фиксатор.
8. Исключив возможность прикосновения к колбе, вынимаем лампу.
9. Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Narva HALOGEN H4

Philips HALOGEN H4

OSRAM HALOGEN H4 Belux (штатная лампа на Хёндай Солярис)

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 30\50%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

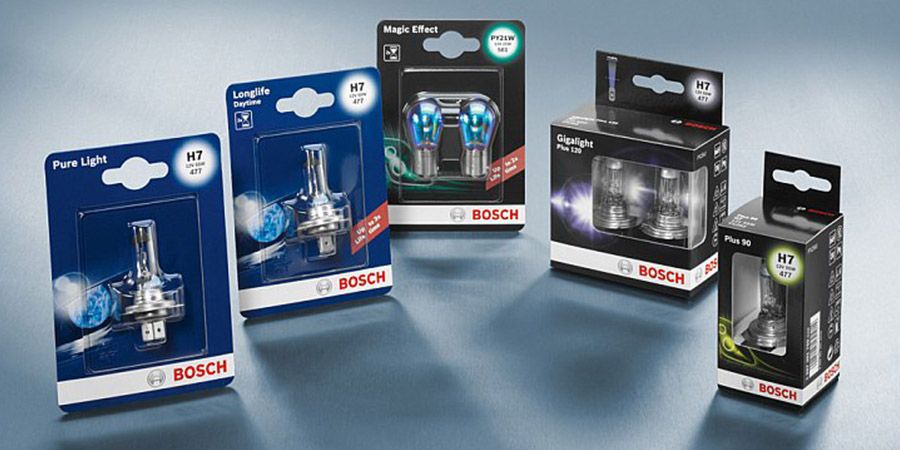

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

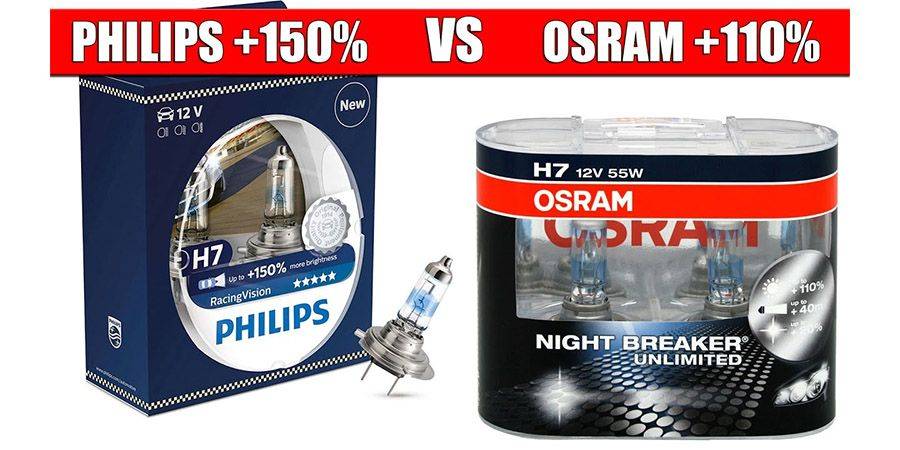

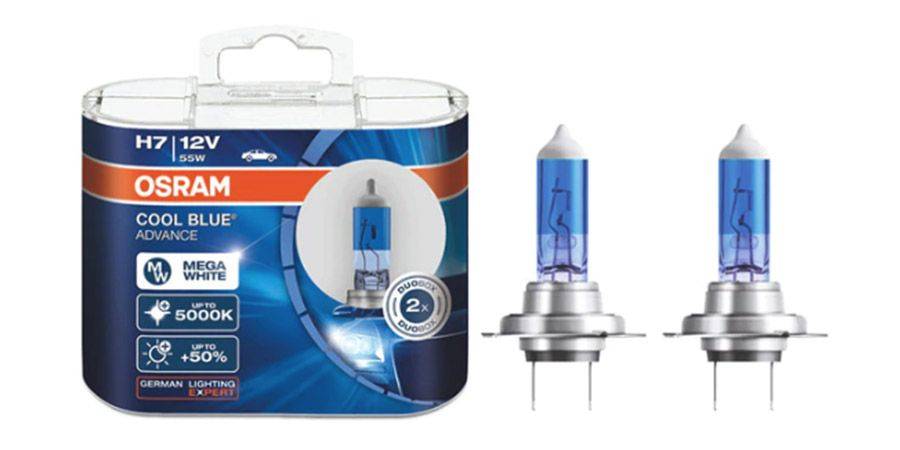

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

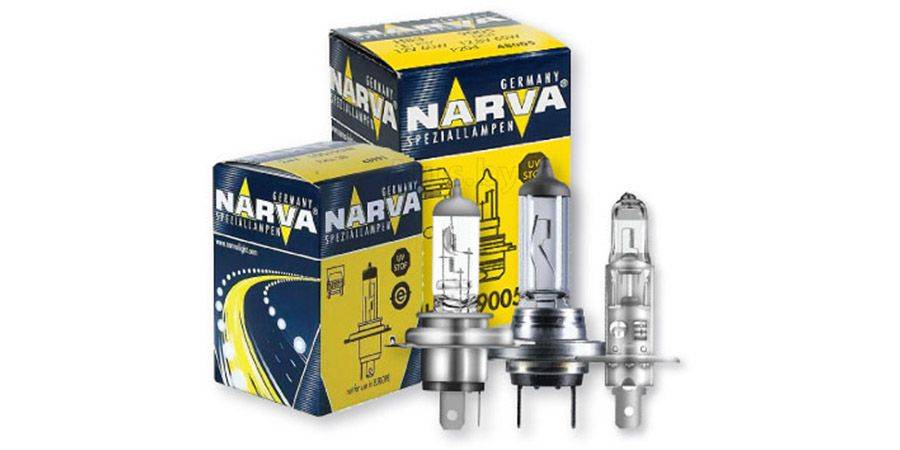

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

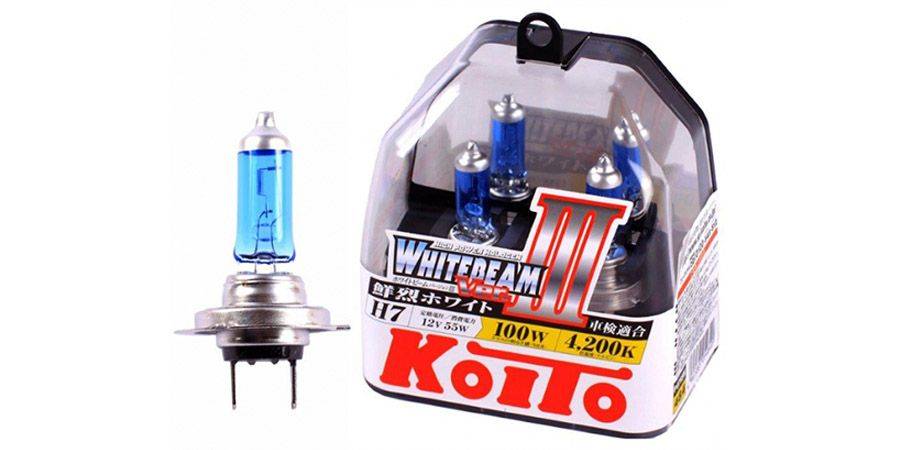

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

Что выбрать

Так как современный рынок предоставляет огромный ассортимент товара для Дастера, стоит хорошо обдумать свой выбор. Эксперты утверждают, что оригинальные лампочки  Рено – правильное и оптимальное решение для автомобиля. Но найти оригинал — сложная задача, требующая немалых усилий.

Если отыскать оригинал не удалось, не страшно. Главное – производитель. Рекомендуется покупать продукцию известных фирм, ведь необходимы качественные материалы. Автовладельцы советуют немецкие: они ничуть не уступают японским, а стоят значительно дешевле.

https://www.youtube.com/watch?v=eQgo0BkXodY

Самым большим спросом среди владельцев Renault Duster пользуются лампы для оптики производства «Осрам», «Филипс» и «ПИА». Расходники отвечают всем требованиям, изготовлены из высококлассных материалов.

Дешевле всего лампы, выпущенные фирмой «Осрам»: приблизительно 300 рублей. Долговечны, надежны, свет желтоватый, без наворотов. Это дешевый и практичный вариант для Рено Дастера.

Расходники фирмы Филипс уже более модные. Стоят они раза в три дороже, свет белый с желтизной, но более яркий. Срок службы где-то полгода.

При выборе обратите внимание на температуру светового потока. Синие, белые, фиолетовые отвратительно освещают дорогу при плохих погодных условиях

Желтоватый свет гораздо эффективнее.

Вынимаем лампу из корпуса блок-фары.

Отсоединяем от лампы колодку проводов. Присоединяем к новой лампе Н7 колодку проводов и, вставив лампу в корпус блок-фары, нажимаем на колодку проводов до защелкивания пружинных фиксаторов.

Для замены лампы габаритного света снимаем защитный резиновый чехол ламп ближнего и габаритного света.

Иная оптика Рено Дастер

Самостоятельно меняем лампочку ближнего света На автомобилях Renault Duster установлены дополнительные светотехнические приборы:

1. Передние противотуманные огни, оснащенные лампами стандарта H16 (после рестайлинга) или H11 (на машинах до 2015 г.). Следует учитывать, что использовать H11 вместо H16 нельзя, поскольку при проведении модернизации были внедрены рассеиватели из пластика. Запрещено устанавливать изделия H8 вместо H16 (отличаются повышенной мощностью и цоколем, требующим доработки), поскольку перегрев приводит к разрушению отражающего слоя. Для замены требуется частичное снятие бампера и подкрылков передних колес.
2. Передние указатели поворота, оборудованные деталями с оранжевой колбой и цоколем PY21W.
3. Задние комбинированные фонари, оснащенные лампами P21/5W (с 2 нитями, используются для обозначения габаритов и индикации торможения), P21 для задней противотуманной фары и сигнала заднего хода, PY16W для указателя направления поворота. На машинах после модернизации 2015 г. устанавливаются светодиодные габаритные огни, рассчитанные на весь срок эксплуатации. Для индикации торможения введены изделия стандарта P21 с единой нитью накаливания. Для замены требуется снятие комбинированного фонаря и держателя лампочек.
4. Повторители поворота в передних крыльях оборудованы индикаторами WY5W. Для замены необходимо поддеть корпус плафона, а затем повернуть против часовой стрелки относительно патрона.
5. На верхней кромке крышки багажника предусмотрен дополнительный сигнал торможения с деталью W16W со спиралью накаливания, которая перегревает и деформирует красный пластик рассеивателя (многие владельцы устанавливают светодиодный элемент).
6. На машинах, собранных после 2015 г., для подсветки регуляторов климатической установки применен элемент с пластиковым цоколем W1.2W. Для замены потребуется частично разобрать центральную часть панели приборов.

Передние противотуманные огни оснащены лампами стандарта H16.

Ближний свет в авто

Головные фары на Renault Duster оборудованы раздельными лампами накаливания для ближнего и дальнего света. После проведения рестайлинга завод ввел дневные ходовые огни, снизившие нагрузку на лампы ближнего света.

Подходящие лампы

Для головного освещения используют лампы с металлическим цоколем стандарта H7, имеющие мощность 55 Вт и снабженные прозрачной колбой. Поскольку фары не оснащены системой очистки потоком жидкости, то применение ксеноновых источников света не допускается. Запрещено использовать светодиодные элементы как не соответствующие правилам эксплуатации транспортных средств.

Аналоги оригинальной оптики

Концерн Renault не производит лампы для своих автомобилей. В упаковке с оригинальной маркировкой могут находиться детали:

• Osram;
• Philips;
• Bosch.

В упаковке с оригинальной маркировкой могут быть лампы Osram.

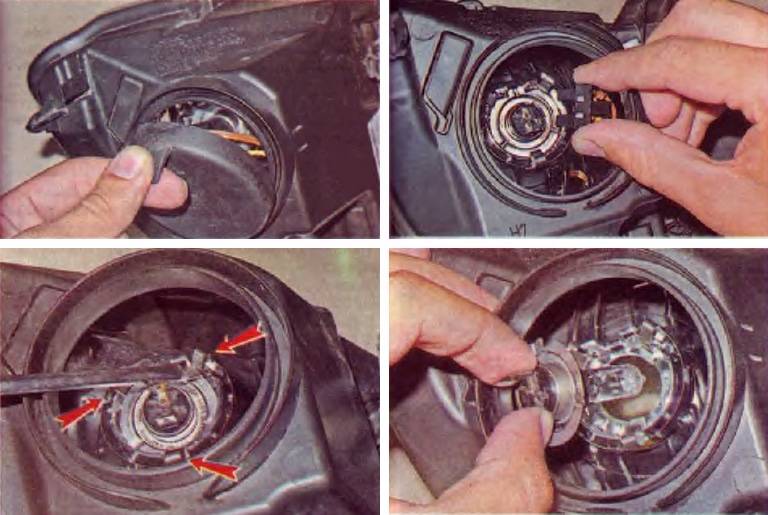

Замена ламп ближнего света

Для проведения ремонта необходимо:

1. Заглушить двигатель и выключить габаритное освещение.
2. Открыть капот, а затем снять резиновую крышку большего диаметра.
3. Аккуратно покачать патрон, извлекая элемент из рассеивателя.
4. Вынуть лампу, а затем вставить новую деталь. При монтаже необходимо использовать нитяные перчатки, поскольку отпечатки пальцев на колбе приводят к появлению черных пятен и неравномерному нагреву.
5. Вернуть патрон на место и установить защитную крышку, а затем проверить работу светотехники.

Категорически запрещено использовать элементы с разными рабочими характеристиками (например, устанавливать в левую фару изделие с повышенной светоотдачей, а в правой применять стандартный элемент).

Замена лампочек освещения салона Рено Логан 1

Снимаем диффузор с потолка, преодолевая сопротивление четырех фиксаторов. Вытаскиваем лампу из абажура и вставляем новую W5W. Чтобы снять потолок: нажав на пластиковый упор, снимите потолок с потолка.

«Отрицательная» клемма снята с аккумулятора. После нажатия 4 фиксаторов диффузор снимается с потолка. Лампочка снимается с потолка и заменяется новой W5W. Меняется и лампа индивидуального освещения.

Нажимаем на защелку и, отсоединив колодку проводов, снимаем внутренний абажур.

Освещение багажника

На задней полке установлена ​​подсветка багажного отделения Рено Логан. Сначала с АКБ снимается минусовая клемма, затем поднимается крышка багажника. Крышка открывается, нужно поддеть ее отверткой и вытащить из отверстия в полке.

С помощью отвертки подденьте крышку и вытащите ее из отверстия в задней полке. Выжимаем пластиковый фиксатор и снимаем потолочный диффузор.

С него диффузор снимается нажатием на пластиковую защелку. Теперь вы можете удалить поврежденную лампу из абажура и вставить новую W5W. Все собирается и ставится на место в обратной последовательности. При необходимости также заменяется потолок.

Вытаскиваем источник света с потолка. Чтобы заменить абажур, выньте его из отверстия в задней полке. Нажав на клемму колодки проводов, отсоединяем колодку от потолка.

Задний фонарь

Процесс смены световых элементов в задней блок-фаре Renault Megane 2:

• Поднимается крышка багажника.
• Откручивается фиксатор лючка обслуживания фонаря, и крышка демонтируется.

• Выкручиваются три крепежных гайки с барашками из пластмассы, которые удерживают крышку блока световых устройств и заднюю блок-фару.
• Придерживая фару, извлекается крышка.

Отжимается пластиковый фиксатор, и вынимается блок ламп.

• Для извлечения лампочки стоп-сигнала, поворотника, заднего хода, противотуманки и габаритов, следует нажать на колбу и провернуть влево.
• Затем устанавливается подготовленный вместо поврежденного запасной элемент, и осуществляется сборка задней блок-фары в обратном порядке.

Порядок смены ламп идентичен для левой и правой задней блок-фары. При этом световые источники в фонарях располагаются симметрично. Замена выполняется аналогично для Рено Меган 2 в различном исполнении кузова. Отличия заключаются в расположении лампочек на блоке.

Сообщение борткомпьютера SERVICE DUE — сервисный интервал Рено Меган 2

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

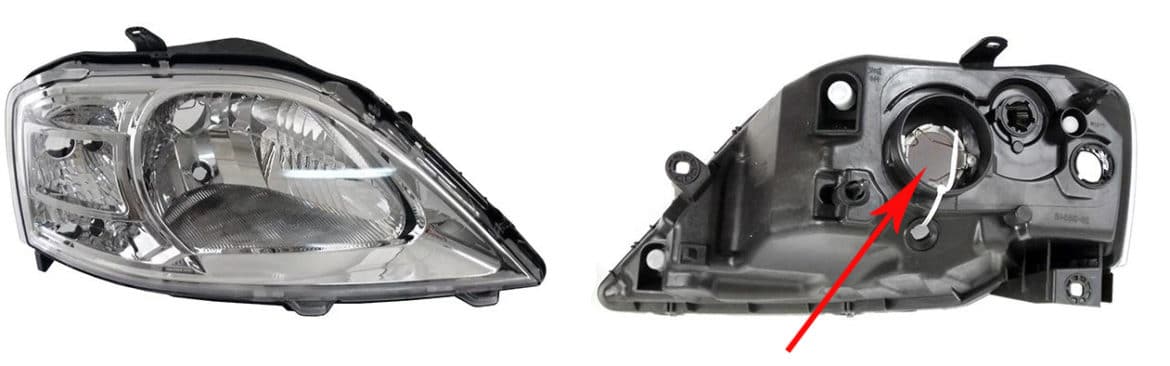

Фара Рено Логан I

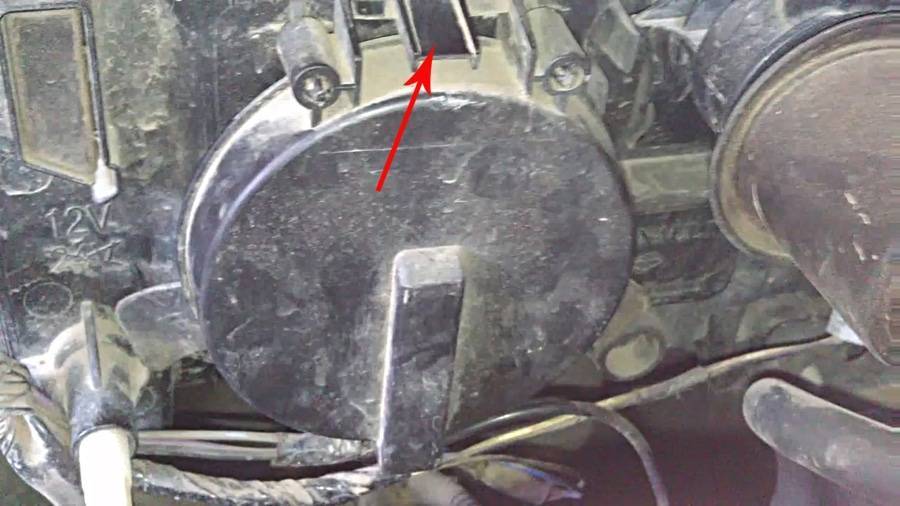

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

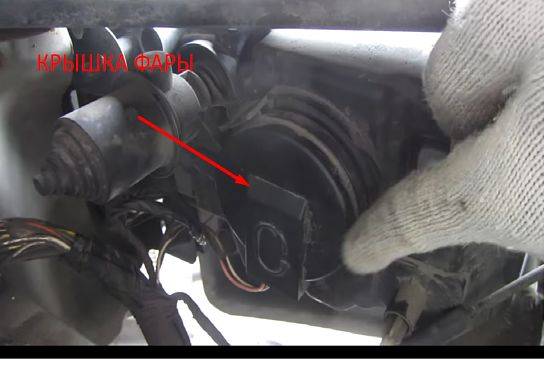

Защитная крышка на штатном месте

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

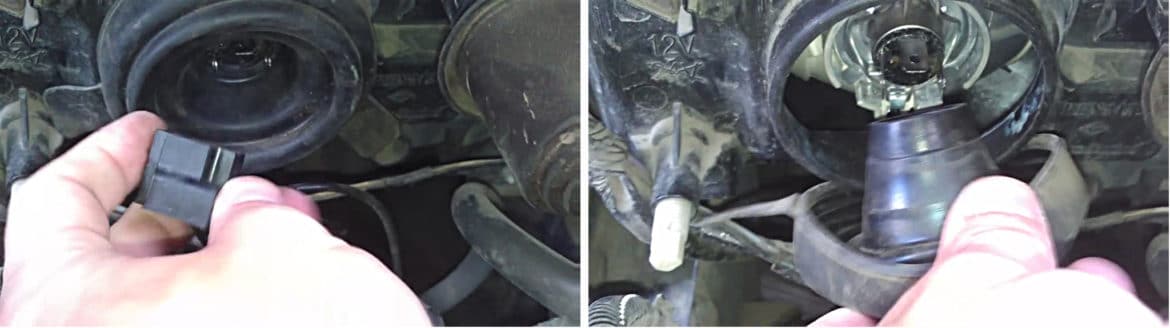

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

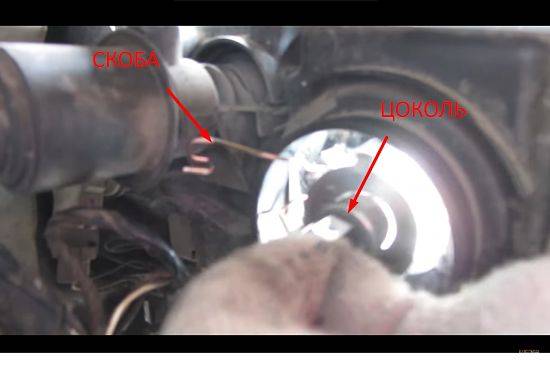

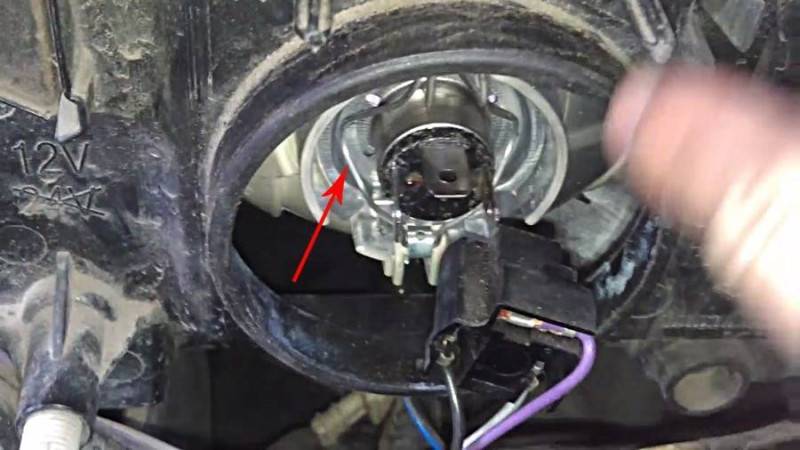

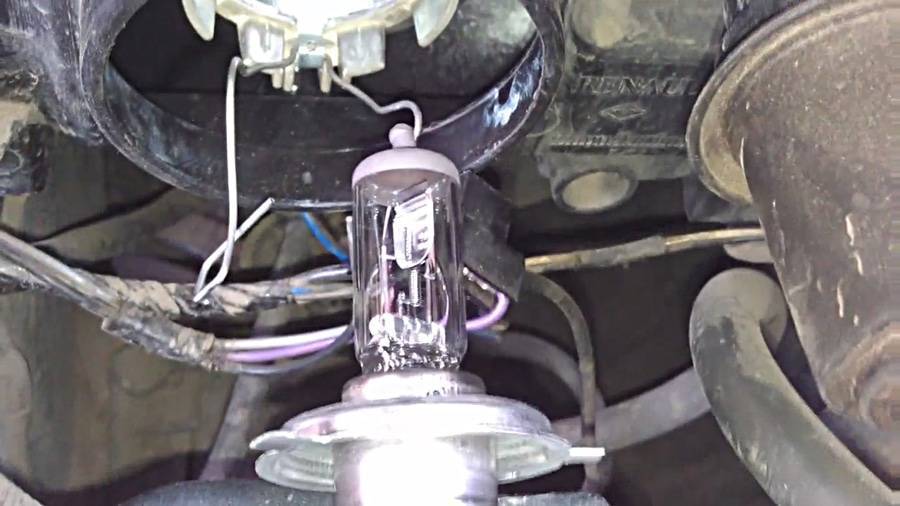

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

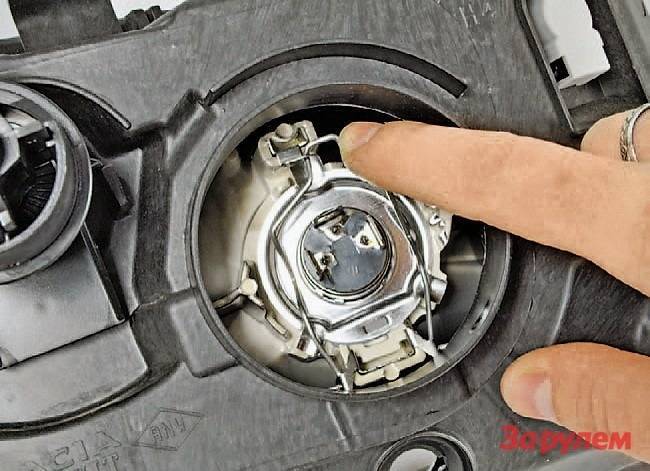

Лампочка дальнего/ближнего света под пружинным фиксаторомСнятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Замена Лампы Ближнего Света Рено Логан 2

замена лампы ближнего света

Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.

Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2016, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.

Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.

Типы установленных ламп и правила выбора

Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.

Стоит задуматься лампа с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.

Замена фар Opel Astra j.

Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.

Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:

Замена лампы ближнего света на Renault Логан 2

замена лампы ближнего света на Рено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.

• Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
• Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
• Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.

Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят

Замена ближнего света у Nissan X следует.

Особенности замены

Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.

В сети вы найдете видео и фото о замене ламп на Renault Войдите и используйте их как инструкции.

Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.

Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.

Процесс замены:

• После снятия аккумулятора крышка фары с замком будет видна.
• Место для фото 9
• Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
• Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
• Лампа его снимают металлические ножки, на его место устанавливают новую.

Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.

Сборка обратная. В конце установки все огни должны быть включены и проверены.

Замена Киа на ближний свет, видео.

Причина отсутствия сияние ближний свет активирует предохранитель в соответствии с другим застрявшим реле, которое отвечает за работу передней оптики. В этом случае может потребоваться очистить реле в противном случае. замена предохранитель. Если после замены подсветка не подойдет владельцу автомобиля, необходимо отрегулировать осветительное оборудование, выбрав оптимальное направление движения конусной балки.

голоса

Рейтинг статьи

Тип лампы h4

Лампы с цоколем h4 имеют двухнитевую конструкцию и способны одновременно обеспечивать две функции — ближний и дальний свет. Такая универсальность позволяет сэкономить место в фаре Рено Логан, обеспечить оптимальное соотношение и настройку обеих функций. Однако, появляются и некоторые недостатки:

• цена ламп h4 выше, чем стоимость других образцов;
• при выходе одной нити из строя вторая продолжает нормально работать, однако, придется поменять всю лампу;
• срок службы двухнитевых светильников ниже, чем у одиночных.

Основным преимуществом лампочек h4 следует считать простоту замены. Гораздо легче ориентироваться в конструкции фары и меньше шансов по ошибке вынуть не ту лампу, если она всего одна. Кроме того, нужны 2 единицы вместо 4, что дешевле, даже с учетом разницы в стоимости светильников h7 и h4.

Какая лампа подойдет для Логана первого поколения

Штатные светильники в головной оптике автомобиля Logan Renault первого поколения — галогеновые лампы h4. Мощность светильников составляет 55/60 Вт (ближний/дальний свет). Используются для автомобилей годов выпуска 2004-2013 гг (дорестайлинговые модели). На заводе устанавливают галогеновые лампы, хотя есть и другие типы светильников с цоколем h4, подходящие для установки в блок-фару Логана.

Какая подойдет для второго поколения

На Логане второго поколения дальний и ближний свет обеспечивают две раздельные лампы h7. Это позволяет оптимизировать работу светильников, поскольку часто возникает ситуация, когда из-за одной перегоревшей нити пользователю приходится выбрасывать одну рабочую и одну наполовину работоспособную лампу. Использование двух единиц имеет и отрицательные стороны — возрастают расходы на приобретение светильников, увеличивается нагрев внутри корпуса блок-фар.

Сам размер корпуса также пришлось увеличить, хотя и ненамного. Заводская модель — галогеновая конструкция, которая демонстрирует оптимальный набор качеств и свойств. Примечательно, что сменить тип осветительных приборов без последствий нельзя — согласно действующим правилам, изменение типа светильника считается самовольным вмешательством в конструкцию автомобиля и влечет за собой штрафные санкции.

Выбираем производителя

Перечень производителей автомобильного освещения велик, привести его целиком крайне сложно и нецелесообразно. Проще выделить несколько известных фирм, которые поставляют на рынок образцовые и эталонные модели с разными отличительными особенностями и возможностями. Среди наиболее популярных компаний следует назвать:

• Philips;
• Osram;
• Bosh;
• Genral Electric;
• Koito;
• MTF.

Небольшой опрос

Электросхема зарядки аккумуляторной батареи

1 – стартер; 2 – генератор; 3 – разъем электропроводки моторного отсека/салона (моноблок); 4 – комбинация приборов Рено Логан.

Топливный насос и датчик уровня топлива

1 – комбинация приборов; 2 – разъем электропроводки моторного отсека/салона (моноблок); 3 – разъем электропроводки панели приборов/левой задней части кузова; 4 – топливный насос и датчик уровня топлива; 5 – блок реле 1047 в моторном отсеке, реле 236.

Схема системы управления двигателем Рено

1 – блок предохранителей 597В в моторном отсеке; 2 – блок реле 784 в моторном отсеке, реле 700; 3 -форсунка 1-го цклиндра; 4 – блок предохранителей в салоне; 5 – разъем электропроводки моторного отсека/салона (моноблок); 6 – блок реле 1047 в моторном отсеке, реле 236 и 238 (см. рис. 10.2а и 10.26); 7 – блок реле 784 в моторном отсеке, реле 474; 8 – датчик давления хладагента (автомобили с системой кондиционирования); 9 – форсунка 2-го цилиндра; 10 – топливный насос и датчик уровня топлива; 11 – разьем электропроводки панели приборов/левой задней части кузова; 12 – блок реле в моторном отсеке, реле 234; 13 -датчик положения дроссельной заслонки; 14 – форсунка 3-го цилиндра; 15 – панель управления системой кондиционирования; 16 – датчик детонации; 17 – датчик положения коленчатого вала; 18 – модуль зажигания; 19 – датчик температуры воздуха; 20 -форсунка 4-го цилиндра; 21 – адсорбер; 22 – шаговый электродвигатель регулятора холостого хода; 23 – комбинация приборов; 24 – ЭБУ; 25 – диагностический датчик концентрации кислорода (лямбда-зонд); 26 – коммутационный блок салона; 27 – датчик температуры охлаждающей жидкости; 28 – реле давления системы рулевого управления с гидроусилителем; 29 – датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 – диагностический разъем; 31 – датчик скорости; 32 – датчик абсолютного давления во впускной трубе.

Система пуска двигателя автомобиля

1 – аккумулятор; 2 – стартер; 3 – разьем электропроводки моторного отсека/салона (моноблок); 4 – выключатель зажигания Рено Логан.

Схема указателей поворота и аварийной сигнализации

1 – коммутационный блок салона; 2 – разьем электропроводки приборной панели/левой задней части кузова; 3 – правый задний фонарь; 4 – правый гередний указатель поворота; 5 – правый повторитель указателя поворота; 6 – левый задний фонарь; 7 – левый передний указатель поворота; 8 – левый повторитель указателя поворота; 9 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 10 – диагностический разьем; 11 – выключатель аварийной сигнализации; 12 – блок предохранителей в салоне.

Габаритный свет Рено Логан

1 – блок предохранителей в салоне; 2 – разъем электропроводки панели приборов/левой задней части кузова; 3 – габаритный свет левой передней фары; 4 – левый задний фонарь; 5 – фонарь освещения номерного знака; 6 – габаритный свет правой передней фары; 7 – правый задний фонарь; 8 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала.

Дальний свет Рено Логан

1 – блок предохранителей 597А в моторном отсеке; 2 – рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 – блок предохранителей в салоне; 4 – правая передняя фара; 5 -левая передняя фара.

Электрообогрев заднего стекла авто

1 – блок предохранителей в салоне; 2 – комбинация приборов; 3 – электрообогрев заднего стекла; 4 – разъем электропроводки панели приборов/левой задней части кузова; 5 – выключатель электрообогрева заднего стекла.

Электровентилятор системы отопления и вентиляции салона – схема

1 – блок предохранителей в салоне Рено; 2 – реле 233; 3 – разъем проводки электровентилятора системы охлаждения/панели приборов; 4 – электровентилятор системы отопления и вентиляции; 5 – блок управления системой отопления и вентиляции салона.

Ремонт оптики на Логане

У Рено Логан, как и у многих классических ВАЗов, за дальний и ближний свет в фаре отвечает одна лампа, ее-то мы и будем менять.

Если меняется лампа на левой фаре (по ходу движения), то сначала снимаем аккумуляторную батарею, иначе добраться до лампы будет проблематично.

Чтобы добраться до лампы первым делом снимаем заднюю крышку фары, аккуратно поддев ее чем-то острым.

Под крышкой находится штекер с проводами, который нужно аккуратно извлечь, не повредив при этом проводку.

После этого, сняв руками уплотнительное кольцо, приступаем непосредственно к демонтажу лампы, которая крепится классическим способом, т. е. металлической скобой, которую надо подать вверх, чтобы она легко снялась.

Откинув скобу в сторону, можно, взяв за цоколь, извлечь лампу.

Важно! Ни в коем случае не прикасайтесь к лампе голыми руками, только через чистые перчатки или чистую ветошь. Жирные следы пальцев «смертельны» для колбы

Взяв новую лампу, устанавливаем ее в обратной последовательности. Попав в специальные пазы и зафиксировав лампу пальцем, накидываем крепежную скобу и фиксируем ее. Один из контактов лампы должен быть расположен вертикально.

Затем надеваем уплотнительное кольцо и подсоединяем контакт с проводами.

Одеваем колпачок, и работа по замене лампы ближнего и дальнего света закончена. На правой фаре делаем то̶̶̶ же самое, за исключением того, что снимать аккумулятор не нужно.

Ещё кое-что полезное для Вас:

• Замена термостата на Renault Logan
• Как выполняется замена охлаждающей жидкости на Рено Логан
• Как самостоятельно измерить компрессию в двигателе Renault Logan или Sandero

Мы рассказали, как сменить лампу дальнего и ближнего света на фаре Рено Логан, не снимая ее со своего места. Но есть варианты попроще: произвести замену на снятой фаре, это и удобнее и проще. Чаще всего это делают, когда меняют лампу на более мощную, на только что купленной фаре, или если фара снималась с целью замены.

В любом случае, менять лампочки предпочтительнее на снятой фаре, хотя это требование не обязательное, об этом мы и расскажем. Надеемся, с нашей помощью начинающие водители сэкономят время и средства. Ведь хотя фары на Рено Логан разных годов выпуска одинаковые, каждая имеет свои нюансы.
