Рено Логан 1.4 и 1.6 замена ремня грм на 8, 16 клапанов

Ход работ по замене ремня ГРМ 16 клапанного K4M

Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).

Начало замены

Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.

Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.

Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.

Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.

Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ

Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.

После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.

Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.

Снятие ремня ГРМ

Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.

После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).

Какие могут быть проблемы

Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан.

Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан

На автомобиле Рено Логан (двигатель k7j 1,4 л) согласно регламента технического обслуживания ремень привода газораспределительного механизма (ГРМ) подлежит замене раз в 60.000 км пробега.

Вместе с ремнем подлежит замене и его натяжной ролик. В случае обнаружения повреждения или замасливания ремня ГРМ (течь сальника коленчатого вала или распредвала) до достижения срока замены, можно поменять только сам ремень ГРМ.

Необходимые инструменты и приспособления

— Домкрат (ромбовидный, подкатной или бутылочный)

— Специальный ключ для натяжения ремня привода ГРМ

— Болт (установочный палец) длиной 75 мм для фиксации коленчатого вала от проворачивания

— Набор разнокалиберных головок, трещеточный ключ, вороток

Подготовительные работы

— Поддомкрачиваем автомобиль и снимаем правое переднее колесо двигателя

— Снимаем пластмассовый грязезащитный щиток в арке колеса

— Устанавливаем опору (домкрат) по пробку поддона и поддомкрачиваем двигатель. Между пробкой поддона и домкратом необходимо положить кусок толстой резины или деревянный брусок.

— Снимаем верхнюю опору двигателя

— Снимаем шкив коленчатого вала с ремнем привода генератора

— Снимаем верхнюю защитную крышку привода ГРМ

— Снимаем нижнюю защитную крышку привода ГРМ

— Устанавливаем поршни 1-го и 4-го цилиндров в ВМТ

— Вворачиваем установочный палец в технологическое отверстие блока цилиндров для фиксации коленчатого вала

Порядок замены ремня привода ГРМ двигателя k7j автомобиля Рено Логан

При проведении замены ремня не допускается проворачивания коленчатого и распределительного валов двигателя относительно друг друга во избежание повреждения клапанов.

— Устанавливаем новый ремень привода ГРМ

Вначале на шкив коленчатого вала, затем на шкив распределительного и далее на шкив помпы. Стрелка на ремне должна указывать направление его вращения. Если на ремне есть установочные метки в виде поперечных полос, они должны совпадать с установочными метками на шкивах.

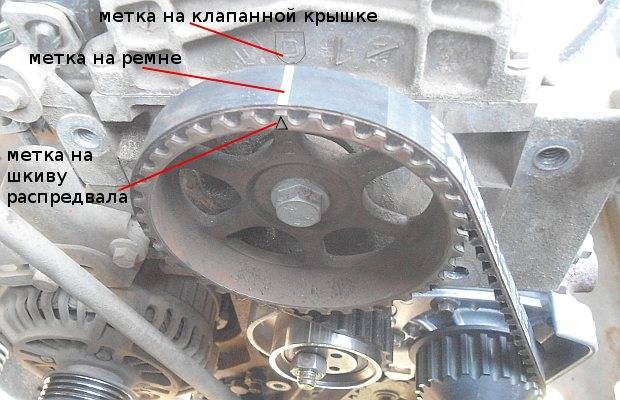

Верхние установочные метки

Нижние установочные метки

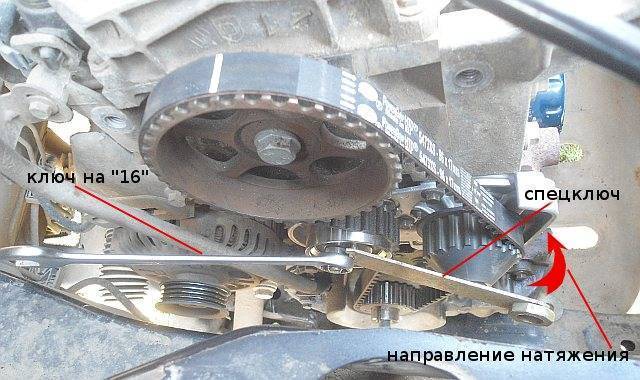

— Натягиваем ремень

Для этого вращаем специальным ключом натяжной ролик против часовой стрелки, до натяжения ремня. Затягиваем гайку крепления ролика и проверяем натяжение ремня. При необходимости усиливаем его натяжение или наоборот ослабляем.

Натяжение ремня ГРМ

— Проверяем правильность установки ремня

Для этого поворачиваем коленчатый вал за храповик на два оборота по часовой стрелке и проверяем совпадение установочных меток.

Примечания и дополнения

— Проверку состояния ремня привода ГРМ двигателя k7j автомобиля Рено Логан следует проводить раз в 15.000 км пробега. При обнаружении на нем следов замасливания, трещин, потертостей, отслоений ремень подлежит замене.

— Попутно с проверкой состояния ремня ГРМ раз в 15.000 км пробега проводится проверка его натяжения.

— Каждые 120.000 км пробега необходимо вместе с ремнем ГРМ заменять водяной насос системы охлаждения двигателя (помпу). См. «Замена водяного насоса помпы двигателя k7j автомобиля Рено Логан 1».

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

А теперь самый простой способ

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.

Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.

Если у вас Логан поновее то звездочка распредвала будет выглядеть так.

Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.

Новый комплект ГРМ.

На новом ремне ГРМ есть метки и направление движения.

Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование	Артикул	Цена, рублей
Power Grip (оригинал)	130C17529R.	От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Этапы выполнения работ по замене ремня ГРМ

Когда Менять Грм На Дастер 2.0

Условия Renault пыльник

2.0, условияРено Дастер Ремень 1.6 (цепь ГРМ 1.6 114 л.с.)

Рено Дастер 2.0 ГРМ на двигателе F4R имеет ременную передачу. До рестайлинга кроссовера этот двигатель производил 135 л.с., в настоящее время. 143 лошадиные силы. Производитель демонстрирует реализацию комплекса учетных программ для настройки фаз газораспределения, что позволило увеличить пропускную способность. В общем и целом, устройство для синхронизации двигателя объемом 2 литра приемлемо для двигателей с двумя распределительными валами (DOHC), но при этом учитываются некоторые особенности.

На распределительных валах и шкивах коленвала нет никаких монтажных меток. Производитель предоставил еще один механизм для крепления и правильной установки ремня. В блоке цилиндров 2-литрового пыльника имеется технологическое отверстие, куда ввинчивается специальный болт определенной длины, он фиксирует коленчатый вал в положении ВМТ 1 и 4 цилиндров. Для фиксации распределительных валов в головке блока цилиндров имеются еще два технологических отверстия на противоположных концах распределительного вала от шкивов. Обычно есть специальные слоты, куда нужно прикрепить тарелку определенной формы и размера. Только после закрепления всех вращающихся частей механизма синхронизации необходимо снять ремень и надеть новый. Основная фотография монитора Duster 3.2.0.

Замена ремня ГРМ DASTER 2.0L Размеры оригинального специального инструмента!

Это видео было отредактировано YouTube Video Editor ()

Вы найдете следующие предметы на фото.

1 шкив коленвала 2 времени 3 шкив ремня ГРМ 4 натяжных ролика 5 Шкив распределительного вала 6 Механизм исполнения системы газораспределения 7 Шкив насоса охлаждающей жидкости

Ремень необходимо менять один раз каждые 60 000 километров. При обрыве ремня ГРМ клапан изгибается, поэтому не тяните с заменой. Двигатель имеет гидравлические компенсаторы, поэтому снова подниматься не нужно.

Сроки Рено Дастер 1.6 (102л.с.) в стилевом варианте это ремень. Сроки дизайн K4M похож на 2-литровый блок F4R. Есть те же гидравлические подъемники, без отметок времени, ремень снимается и устанавливается при закреплении коленчатого вала и распределительных валов, как описано выше. Пояс рекомендуется сдача

каждые 60 тысяч с перерывом клапан сгибается.

Но на новом Рено Дастер 1.6 производитель устанавливает более современный базовый двигатель H4m (114 л.с.) 1.6 л, где цепь ГРМ. У двигателя больше нет гидравлических компенсаторов, а также подробная информация о замене цепи. Но есть система замены пневмоострова, которой нет в K4M. Клапаны регулируются каждые 100 000 км по выбору толкателей. Фото ремня ГРМ Duster 1.6 с цепным приводом добавлен.

Сам график является новым Рено Дастер

1.6 может легко проехать более 200 тысяч километров. Кстати, производство этого мотора было начато в Тольятти. Планируется установить его на дорогую Lada Vesta и новую Lada XRay.

Источник

Post Views: 1

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.
Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.
Фото 2 Пластиковый правый кожухШаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.
Фото 3 Шкив коленвалаШаг 4

Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.
Натяжитель генератораОбратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень.Шаг 5

Теперь откручиваем сам шкив ремня генератора.
Фото 5Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).
Фото 6 Верхнее крепление двигателя
Фото 7Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.
Фото 8Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт. Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком.
Фото 9 Схема двигателя
Фото 10Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.
Фото 11
Фото 12Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.
Фото 13Шаг 12. Снимаем сам ремень.
Фото 14Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик.Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне.Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е. смотреть вниз фото 17.
Фото 15
Фото 16
Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Устанавливаемые двигатели

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень.
Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке.
Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека.
Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку. Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой

При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

Contitech;
Bosch;
Dayco;
Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Процедура замены: моторы К7J и К7М 8 клапанов

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
Ослабить натяжение ролика и снять ремень.
Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
Поднять правый передний угол, под кузов установить страховочную опору.
Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
Снять воздушный канал, идущий от фильтра к дроссельному узлу.
Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
Отвернуть болты, удерживающие подушку крепления.
Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

Сорвать колёсные болты переднего колеса с правой стороны машины.
Поднять кузов домкратом, установить подставку, снять колесо.
Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Пробка на фиксатор ВМТ

Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М

Ставят на место с проставкой болт шкива на коленвал.
После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

МОТ 1489

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

Метки

Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.

Метка коленвала

Метка распредвала

Смена ремня

Новый ремень ГРМ — направленный, на нем есть метки, которые должны совпадать с метками на шкивах. Если ваш натяжной ролик в хорошем состоянии и не требует замены, его все же лучше снять. Так мы получим больше пространства для замены ремня. Снимаем старый ремень ГРМ и устанавливаем на его место новый. В первую очередь устанавливаем его на распредвалы так, чтобы он не провисал, после чего натягиваем на помпу и паразитный ролик.

При замене ремня следите за тем, чтобы шкивы не проворачивались. Небольшое отклонение на один зубец недопустимо. Когда ремень ГРМ установлен, проверьте совпадение меток на ремне и шестернях валов (см. рис. 3) — если они совпадают, можно собирать ГРМ.

рис. 3

Установите натяжной ролик и подтяните с его помощью ремень ГРМ. Узнать, насколько хорошо натянут ремень просто — попробуйте отвести его пальцем вверх или вниз. Если ремень отклоняется более чем на толщину пальца — нужно подтянуть ролик. Когда нужная сила натяжения достигнута, собираем газораспределительный механизм.

Устанавливаем на место заглушки на распредвалы. Еще раз убедитесь что метки на всех шкивах совпадают с ответными на корпусе двигателя, после чего выкручивайте болт и закрывайте отверстие пробкой. Соберите корпус ГРМ, поддомкратьте двигатель и поставьте на место правую подушку. Снимаем мотор с домкрата и ставим защиту картера. Возвращаем на место ресивер, одеваем пыльник и ставим на место колесо.

Замена ремня ГРМ двигателя 1,6

Снятие старого ремня ГРМ

Поменять ремень ГРМ на Renault Logan можно и самостоятельно. Процесс установки состоит из ряда операций, которые начинаются с демонтажа старого ремня.

После поддомкрачивания автомобиля, снимаем правое переднее колесо.
Далее можно приступать к снятию защиты двигателя и правого брызговика.
Теперь потребуется помощник, задача которого будет включить пятую передачу и нажать на педаль тормоза, в это время и следует снимать болт шкива с коленвала, используя ключ на «18».
Далее – поддомкрачиваем сам ДВС, но делаем это предельно аккуратно, та как поддон у агрегата автомобиля дюралевый. Отворачиваем пять болтов опоры силовой установки.
Теперь снимаем отслуживший свой срок ремень ГРМ. Для этого выкручиваем болт натяжного ролика ключами на «10» и «13». Сам ролик снимаем по ходу часовой стрелки.
После демонтажа защитного кожуха, можно переходить к установке нового ремня.

Метки ремня грм и его замена Рено Логан 1.4 и 1.6
