Ресирвер-осушитель кондиционера Рено Логан: замена

Схемы электрооборудования

Чтобы читать электрические схемы, нужно знать условные обозначения узлов и деталей, а также важнейшие графические условные обозначения. В случае необходимости увеличения рисунка электросхемы — щёлкните по изображению.

Все схемы предоставляются абсолютно бесплатно и без регистрации.

Схема электропривода зеркал Renault Logan 1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Схема электропривода зеркал Renault Logan 1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания.

Внизу цепь тока оканчивается горизонтальной линией, которая символизирует присоединение к корпусу. Выберете из списка справа нужную Вам электросхему.

Присоединение к корпусу обычно осуществляется непосредственно через кузов или через провод, который соединяется с кузовом.

Тормозные механизмы передних колес дисковые, с плавающей скобой. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания.

Причина почему не заводится рено Логан, Сандеро, Ларгус, Логан2 часть2

Зачем нужна замена антифриза на автомобиле Рено Логан и когда это делать

Жидкость, отработавшая свой ресурс, меняет свои свойства и способна стать причиной многих негативных моментов. Определить степень его годности просто – достаточно открыть заливную крышку бачка и исследовать содержимое. Если ОЖ изменила цвет или приобрела коричневый оттенок с осадком, то это говорит о необходимости срочной ротации хладагента.

Исходя из рекомендаций завода-производителя, замена охлаждающей жидкости на Рено Логан производится в следующих случаях:

1. После пробега каждых 90 000 км.
2. Через каждые 6 лет эксплуатации.

Объем системы охлаждения машины с кондиционером – 5,45 литра, а без него – 4,5 литра. Новые химические растворы позволяют увеличить промежуток до 100 – 110 тыс. км, но в любом случае визуальный контроль минимум 2-3 раза в год необходим.

Почему важно менять ОЖ?

В состав автожидкостей входят не только смеси этиленгликоля и одноатомных спиртов, но и антикоррозионные присадки. В зависимости от типа ингибиторов коррозии ОЖ делятся на:

• G-11 – на основе силикатных или нитритных присадок.
• G-12, G-12+ – на основе карбоновых кислот.
• G-12++ – включает органику и минеральные ингибиторы.

Смешивать все виды не рекомендуется, хотя первые два, в принципе, допускается. Однако следует учитывать, что срок службы ОЖ в таком случае сокращается. К чему все эти тонкости? Дело в том, что со временем свойства химических присадок теряются, и этиленгликоль в паре с водой приступают к своей коррозионной деятельности. Это грозит:

• Возможностью заклинивания термостата по причине присутствия продуктов коррозии.
• Разрушением крыльчатки водяной помпы.
• Разгерметизацией подшипников помпы.
• Засорением радиатора и каналов ДВС.

Все перечисленные факторы непременно приведут к перегреву мотора, как следствие – перерасходу горючего и уменьшению мощности. Регулярный перегрев сокращает эксплуатационный срок службы силового агрегата в несколько раз. Подобных последствий можно избежать при своевременной замене на Рено Логан отработавшего свой срок антифриза в полном объеме

Кроме этого важно наблюдать за его состоянием, периодически заглядывая в расширительный бак

Что нужно приготовить для выполнения операции?

Для проведения работ необходимо подготовить следующие инструменты и материалы:

• Комплект рожковых и накидных ключей.
• Набор отверток и пассатижи.
• Пластиковая воронка.
• Емкость объемом не менее 6-7 литров.
• Перчатки и спецодежда.
• Охлаждающая жидкость 6 литров.
• Червячные хомуты.

Какой антифриз нужен для Renault Logan?

В нынешних моторах Renault применяют автожидкость типа D, которая соответствует стандарту G-12:

• Cool Stream 4030 Premium.
• Glacelot RX (Type D).

В продаже эти марки присутствуют как в разбавленном виде, так и в концентрированном, продающиеся в литровых канистрах. Перед заливкой в ДВС такая смесь разбавляется дистиллированной водой обычно в соотношении 1:1, температура застывания при этом составляет -36°C. Таким образом, для Logan понадобится три литровых емкости.

• Liqui Moly KFS 2001.
• CoolStream Premium.
• Aral 4003116908396 Silikatfre.
• GlycoShell Longlife.
• SWAG 60 ANTIFREEZE (Green).
• Kuhlerschutz SF.

Руководства по эксплуатации

Многие работы по Рено Logan владельцы могут осуществить с помощью руководства по эксплуатации своего авто. К счастью компания Рено предоставила на своем официальном сайте электронные руководства по эксплуатации своих авто.

Среди них можно отметить общее руководство по эксплуатации и обслуживанию Рено, которое предоставляется в электронном виде.

Также можно отметить неплохой гид пользователя по аудио системе Renault.

Для моделей оборудованных системами Media Nav компания Renault также предоставила руководство пользователя.

Все выше предоставленные издания изготовлены самой фирмой Renault и имеют четкие рекомендации по работе с данным авто.

Замена радиатора Логан: какой выбрать?

Стоит оговориться сразу, что для одной и той же модели могут использоваться самые разные радиаторы – это может зависеть от комплектации автомобиля, к примеру, от типа коробки передач – автоматической или механической. В нашем автосервисе предпочтение отдается оригиналам, они подбираются с учетом модели, года выпуска и вин-кода. Но есть и возможность выбора аналога.

Для Рено Логан подходит продукция голландского производителя AVA. Примерно в ту же цену обойдется автолюбителю датский Nissens и Termal (Евросоюз). Не уступают по качеству японский Denso, аналогичен ему российский Лузар.

При замене радиатора кондиционера нужно учитывать тип используемого в системе фреона. На данной модели используются R12, R22 и R134a.

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Признаки износа

На вид как новый, но гудит, и нуждается в замене

Посторонний гул свидетельствует об износе подшипника кондиционера. При этом кондиционер необязательно должен функционировать, так как подшипник находится в работе постоянно при включенном моторе. Зачастую, если включить кондиционер лишний шум даже пропадает.

Однако, это не причина игнорировать возникшую неисправность, так как неисправный подшипник кондиционера со временем будет издавать звуки все сильнее и на более поздних стадиях неисправности может повлечь серьезную поломку компрессора.

Неисправный подшипник не подлежит восстановлению, поэтому перед тем как приступать к ремонту, необходимо купить новый. Подойдет не любой, поэтому продавцу необходимо указать, что нужна деталь, подходящая к модели Рено Логан.

Впоследствии может потребоваться дозаправка хладагента кондиционера, однако это уже не потребует каких-либо сложных технических манипуляций с автомобилем.

Таким образом, замена подшипника компрессора кондиционера – это несложная процедура, которая доступна практически любому автолюбителю, у которого есть гараж и набор необходимых инструментов.

В зависимости от личных навыков и наличии инструмента для сборки можно выбрать любой из существующих вариантов, однако тем, кто не уверен в своих силах, все же настоятельно рекомендуется обращаться за помощью в сервисный центр. Сама процедура ремонта обычно не является дорогостоящей и возможно поможет сэкономить время.

Замена подшипника шкива компрессора кондиционера

Чтобы это сделать, нужно нажать на штоки клапанов трубопроводов. Если требуется поменять клапан, выкрутить его из штуцера трубопровода при помощи специального ключа как на фото. Разрядку автомобильного кондиционера лучше проводить в сервисе. Головкой на 10 выкрутить 2 болта и снять с крышки компрессора шланги высокого и низкого давления.

Открывшиеся отверстия трубок нужно сразу же прикрыть, чтобы в них не попали грязь или вода можно использовать клейкую ленту.

Ремонт генератора — бортжурнал Renault Logan Prestige года на DiabloArea

Устранение провисания переднего бампера Renault Logan Бензин

Устройство печки автомобиля Renault Logan

Отопитель располагается под приборной панелью в центральной части. Основные составляющие отопителя — вентилятор, распределительные заслонки и радиатор.

Основные узлы отопителя Рено Логан: 5 — распределительный блок; 6 — радиатор отопителя; 7 — трубопроводы отопителя; 8 — резитор вентилятора; 9 — передний левый воздуховод для обогрева пространства ног; 10 — трос управления рециркуляцией воздуха; 11 — трос управления распределением воздуха; 12 — трос управления температурой воздуха

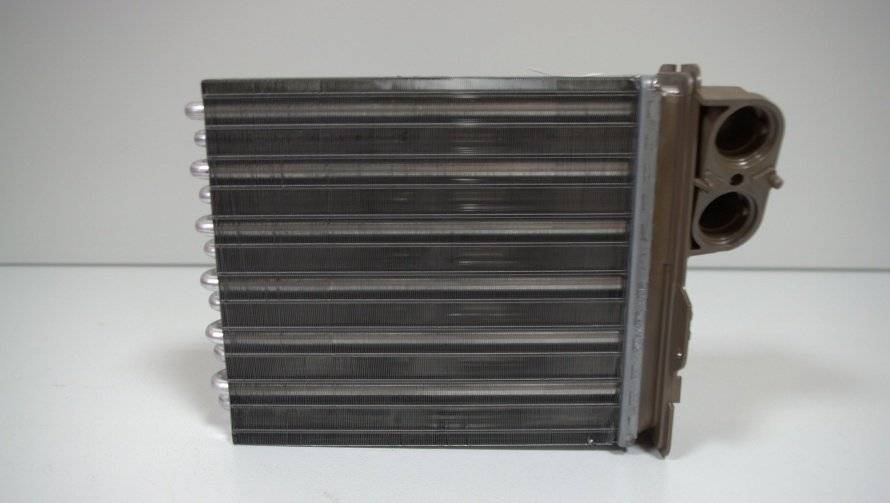

Радиатор отопителя

Центральный узел системы отопления — это теплообменник отопителя (печки), или радиатор. Главная функция радиатора — нагрев поступающего в салон воздуха.

Радиатор отопителя отвечает за нагрев поступающего в салон воздуха

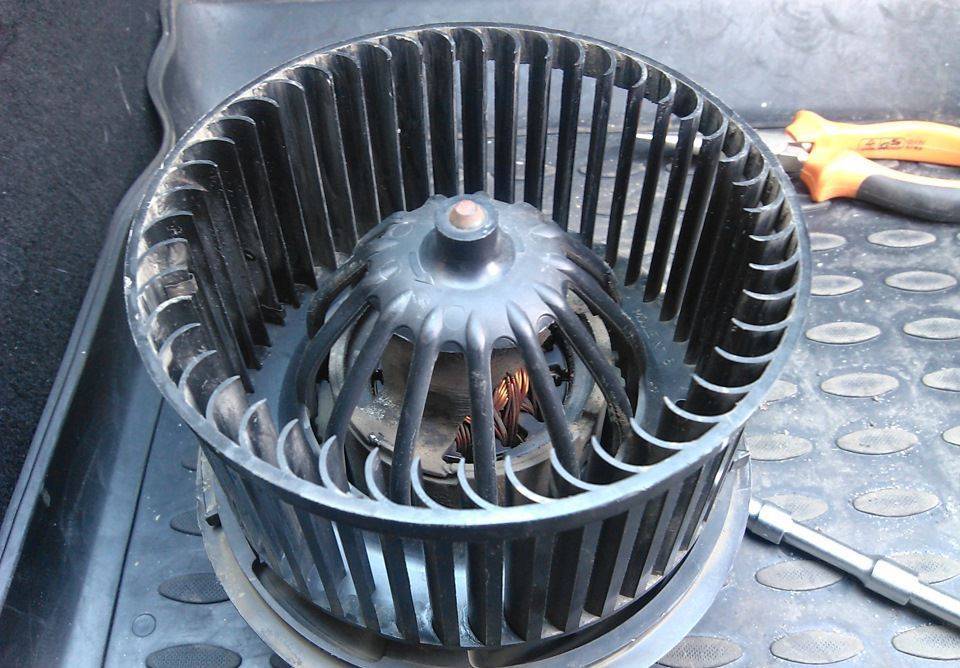

Вентилятор отопителя

Воздух к отопителю во время движения активно поступает через специальные отверстия в накладках щитка передка. Когда необходима более интенсивная подача воздуха, в дело вступает вентилятор. Чем быстрее он вращается — тем больше воздуха поступает к системам отопителя.

Вентилятор обеспечивает поступление большего количества воздуха к отопителю

Резистор вентилятора отопителя

В физике под резистором понимается пассивный элемент электрической цепи, который может выполнять разные функции: преобразовывать силу тока в напряжение и наоборот, ограничивать ток, поглощать электрическую энергию и т. д.

В составе печки резистор отвечает за работу вентилятора, а именно: регулирует скорость вращения его лопастей. Резистор присоединён к электродвигателю и распределяет ток, обеспечивая, как правило, четыре скорости вентилятора.

Резистор позволяет регулировать скорость вентилятора отопителя

Почему выходит из строя резистор

Причиной поломки резистора является перегорание. Дело в том, что он постоянно находится под напряжением и передаёт ток. Опытные мастера, впрочем, утверждают, что выход резистора из строя может быть связан с неисправностями или загрязнением вентилятора в целом.

Когда резистор выходит из строя, весь электрический ток напрямую поступает к вентилятору, и тот работает только на четвёртой, максимальной скорости. Поэтому диагностировать данную поломку для автолюбителя не составит особого труда.

Как работает печка Renault Logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Кондиционер Рено Логан 2016 – инструкция

Летом температура в авто может превышать 60 град. Цельсия. Для создания более комфортной обстановки рекомендуется его проветрить, а после закрыть окна и включить кондиционер. Кнопка кондиционера Логан находится под магнитолой в центральной части панели управления.

Фото кнопки кондиционера

В Логане есть одна особенность – выключатель кондиционера крепится не самыми надежными фиксаторами, но для него предусмотрены дополнительные крепежи в виде двух шурупов, которые на заводе не устанавливаются. Из-за этого кнопка может отходить и в какой-то момент перестать работать. Все, что нужно сделать в данной ситуации – это поставить шурупы.

Важное правило: в зимний период, как правило, кондиционером в машине не пользуются. Тем не менее, его нужно периодически запускать, чтобы сохранять работоспособность всей установки

Есть мнение, что двигатель в машине с кондиционером нагревается более интенсивно – из-за этого специалисты рекомендуют не пренебрегать периодической проверкой антифриза.

Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали. При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно.

Характеристики кондиционера Рено Логан:

• количество хладагента: 805-875 грамм,
• компрессор: Sanden SD7 V16 / SD7 V12,
• подходящее масло: Sanden SP 10 (135 мл),
• хладагент типа R134a.

Правила обслуживания кондиционера в Логан:

• Обязательно следить за уровнем хладагента.
• Чистить и продувать конденсатор с радиатором.
• Периодически проверять на засор систему слива конденсата.
• При замене составляющих необходимо менять ресивер-осушитель и делать откачку лишнего воздуха.

Замена подшипника компрессора кондиционера

Замену подшипника можно осуществить своими руками, а можно воспользоваться помощью сервисного центра. Технология замены подшипника заключается в следующем.

1. Обеспечивается доступ к компрессору (возможны варианты, как с полным демонтажем, так и частичным).
2. Снимается неисправный подшипник и монтируется новый.
3. Компрессор устанавливается на свое место.

Перед тем как приступать к работе необходимо подготовить соответствующий инструментарий.

Инструменты

Без этого съёмника придётся изрядно попотеть! Заменить его может молоток и монтажка

1. Набор ключей, в том числе торцевых и рожковых.
2. Съемник для стопорных колец.
3. Молоток.
4. Керн.
5. Фиксирующий пресс.
6. Минимальный набор оправок для запрессовки и выпрессовки новых деталей.
7. Домкрат.

Получаем доступ к компрессору

Итак, сначала необходимо получить доступ к компрессору. На автомобиле Рено Логан это происходит следующим образом.

1. Необходимо поднять автомобиль при помощи домкрата, чтобы снять переднее правое колесо.
2. Далее следует снять колесо и правый щиток, защищающий от грязи.
3. Ослабить натяжение и снять ремень муфты.

Сняли ремень и получили доступ к компрессору кондиционера

Снятие компрессора кондиционера

Компрессор кондиционера снят

На этом моменте следует остановиться более подробно, так как далее возможны два различных варианта действий. Один – менее затратный по времени, но вполне допустимый и второй, более долгий, но более надежный и простой для новичков автомобильного ремонта.

Первый вариант

Компрессор не снимается полностью. В связи с этим трубки не отсоединяются и хладагент не сливается. При ремонте компрессор находится в подвешенном состоянии, однако для целей замены подшипника этого обычно достаточно.
В шкив вворачивают 3 винта 6×10 c широкими шляпками, откручивается центральный болт шкива компрессора.
Съемником стопорных колец стягивается муфта с оси

Следует обратить внимание, что регулировочные шайбы под ней могут соскользнуть, поэтому стоит заранее озаботиться о подставке, чтобы не потерять их.
Достается стопорное кольцо и снимается шкив – все при помощи съемника.

Извлекаем стопорное кольцо

Второй вариант

1. Получив доступ к компрессору, необходимо отсоединить трубки с хладагентом. Теперь можно работать с компрессором в любом, более удобном месте, например, разместив на плоской поверхности рабочего стола.
2. Теперь центральную часть шкива снимать намного проще, для этого можно использовать две плоские отвертки.
3. Как и в первом варианте используется съемник, при помощи которого снимается муфта.
4. Извлекается старый подшипник.
5. А вот далее используется пресс для запрессовки новой детали. Это делается в целях повышения надежности.
6. Керном и молотком производятся удары по краям подшипника, на расстоянии 3-4 мм друг от друга. Это необходимо для более жесткой фиксации. В подвешенном состоянии это поможет избежать выпадению подшипника.
7. Все собирается аналогично, в обратной последовательности.

Установка кондиционера

На Рено Логан 1.6 необорудованным кондиционером, можно и нужно устанавливать данную систему. К сожалению, своими руками сделать это не получится, конечно, если вы не являетесь мастером этого дела. В любом случае вам необходимо знать, какие детали будут необходимы для оборудования своего Рено Логан системой кондиционирования.

• Комплект для Рено Логан 1.6, включающий в себя трубки, клапаны, салонный отопитель и испаритель. Обязательно сверяйте номер.
• Компрессор и его кронштейн для Logan.
• Ресивер осушитель и радиатор кондиционера.
• Система охлаждение — вентилятор, для мотора 1.6.
• Комплект проводки и много мелочевки.

Примерно таким будет выглядеть нужный комплект запчастей для двигателя 1.6. К счастью, в интернете есть много видео материала, раскрывающего данную тему. Нужно отметить, что трубки на моторах 1.6 отличаются от трубок других моделей. К таким отличиям можно отнести и кронштейн насоса, который также на моторе 1.6, как и трубки, имеет иную форму.

Ремонт кондиционеров Логан своими руками

Поломка муфты кондиционера

Если причина в поломке муфты кондиционера, ее необходимо заменить на новую. Часто на сервисе предлагают полностью заменить компрессор с муфтой – процедура эта совсем недешевая, ее цена начинается от 20 тыс. рублей. В реальности можно обойтись лишь заменой сломанного компонента муфты, например, сепаратор подшипника.

Порядок проведения работ следующий: из кондиционера полностью удаляется фреон (делать это нужно осторожно, так как фреон очень токсичен), далее производится демонтаж компрессора (чтобы было проще работать, можно вначале разобрать переднюю часть авто, удалив бампер, а также с правой стороны фару и грязезащитный щиток). Компрессор закреплен на двигателе четырьмя болтами, которые нужно выкрутить (перед этим необходимо снять с компрессора два шланга)

Важно помнить, что все открытые элементы системы – отверстия шлангов, отверстия, куда устанавливаются шланги – необходимо сразу после разборки закрывать ветошью, скотчем или любым другим способом. Демонтированный компрессор нельзя переворачивать, иначе из него выльется масло. Далее вышедшие из строя элементы можно заменить самостоятельно или обратиться в сервис, специализирующийся на ремонте автомобильных кондиционеров

Цена проведения данных работ будет на порядок ниже стоимости замены всего компрессора

Далее вышедшие из строя элементы можно заменить самостоятельно или обратиться в сервис, специализирующийся на ремонте автомобильных кондиционеров. Цена проведения данных работ будет на порядок ниже стоимости замены всего компрессора.

Нарушение герметичности

Невозможность запуска муфты может быть также признаком разгерметизации системы. В первую очередь, следует проверить целостность радиатора охлаждения и трубопроводов. При нахождении места разгерметизации необходимо восстановить герметичность элементов или заменить их.

Износ подшипника

Явным признаком повреждения подшипника кондиционера является гул, который раздается после запуска устройства. Обычно замена элемента проводится на станциях техобслуживания, но можно справиться с задачей своими силами.

Инструкцию по проведению работ вы найдете в статье «Замена подшипника кондиционера Рено Логан».

Недостаточное количество хладагента

Нехватка фреона приведет к отключению муфты компрессора. Как восстановить оптимальное количество хладагента, читайте в статье «Заправка кондиционера Рено Логан».

Перед проведением работ в сервисе или в собственном гараже обязательно нужно собрать как можно больше информации, прочитать несколько статей и посмотреть видео на интересующую тему. Если вы решили провести ремонт кондиционера Рено Логан своими руками, видео нужно смотреть обязательно.

Ремонт кондиционеров Рено Логан в сервисе стоит очень дорого, поэтому при наличии определенного навыка и желания лучшим вариантом будет разобраться в проблеме и решить ее самостоятельно.

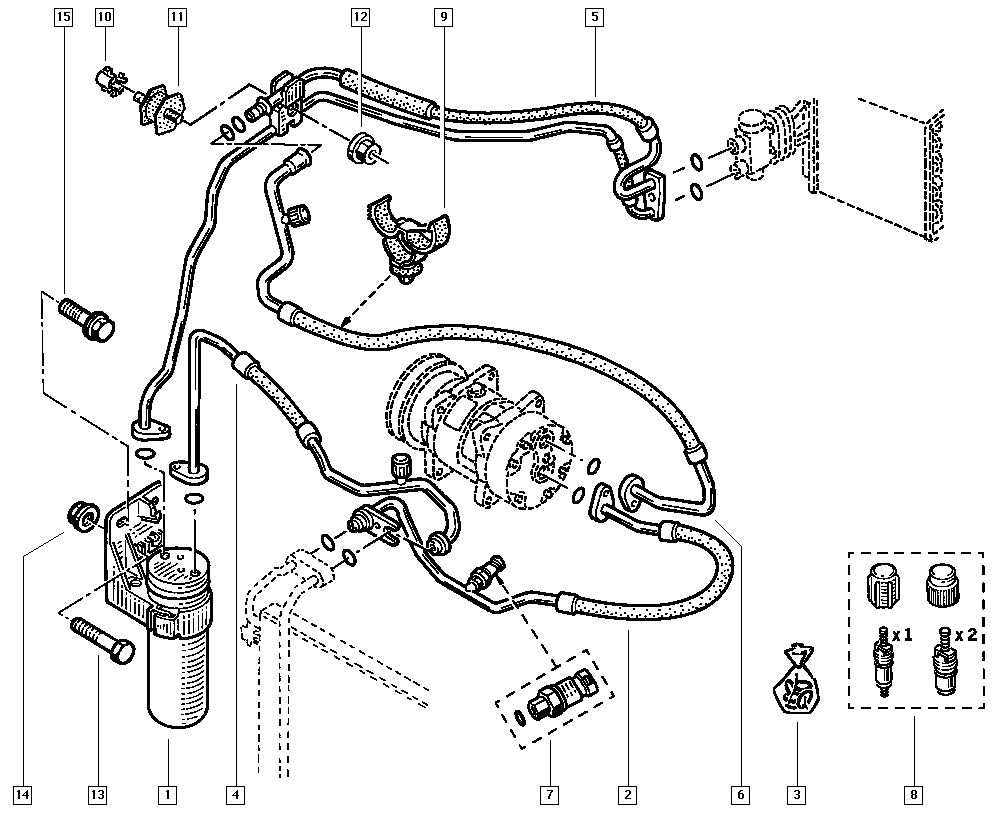

3. Система кондиционирования воздуха

Описание

Сливать хладагент из холодильного контура и заправлять его хладагентом через клапан высокого давления 2 и клапан низкого давления 1.

Примечание:

• Обязательно закрывать отверстия отсоединенных трубопроводов системы кондиционирования воздуха заглушками, чтобы не допускать попадания влаги в систему.
• Извлекать заглушки из запасных частей только в последний момент перед их установкой.
• Проводить проверку отсутствия утечек, при работающем двигателе и включенном кондиционере и вентиляторе, работающем на максимальной скорости через пять минут после зарядки холодильного контура хладагентом.
• Строго соблюдать указания по добавлению компрессорного масла при работах с элементами холодильного контура.
• При замене клапанов строго соблюдать требуемое значение момента затяжки 8 Н·м.

Техническое обслуживание

Примечание:

Необходимое оборудование: «Заправочная станция».

Каждый год эксплуатации рекомендуется:

• очищать и продувать конденсор и радиатор системы охлаждения двигателя,
• проверять, что каналы отвода конденсата из системы нагнетания холодного воздуха не забиты.

Бактерицидный препарат для кондиционера

Примечание:

Обрабатывать систему кондиционирования воздуха специальным препаратом после каждого зимнего сезона или продолжительного перерыва в работе системы, чтобы устранить возможные загрязнения.

Распылить весь препарат из аэрозольной упаковки, снабженной удлинителем, через патрубок фильтра системы вентиляции салона.

Внимание:

Строго запрещено распылять препарат через входной воздушный патрубок, так как это может привести к выводу из строя электровентилятора.

Подождать 15 минут.

Включить вентилятор на очень малую скорость на 5 минут.

Почему и как производится ремонт кондиционера Рено Логан?

Итак, что может в этой системе выйти из строя:

Разгерметизация контура, по которому циркулирует фреон, приводит к тому, что кондиционер начинает работать вхолостую. Особой беды для самого агрегата в этом нет – это не увеличивает скорость его износа, а лишь превращает элемент в бесполезную конструкцию. Ремонт этой неисправности заключается в замене трубок и сальников рабочего контура и доливе фреона до требуемого уровня. Ослабление или полный разрыв ременной передачи кондиционера. Эту поломку можно отнести к категории несложных – чтобы восстановить работоспособность системы, нужно лишь заменить порванный ремень или подтянуть его, если тот просто слаб. Загрязнение фреона, из-за чего тот постепенно теряет свои свойства. Несмотря на то, что ОЖ циркулирует по закрытому от внешней среды контуру, идеально герметичным она на практике не является. Поэтому специалисты рекомендуют время от времени менять жидкость кондиционера. На вопрос о том, как часто следует это делать, большинство мастеров автосервисов сходятся на том, что не реже, чем раз в год, например, по весне при подготовке автомобиля к летнему сезону эксплуатации. Износ подшипника компрессора. Из-за этого в нем появляется люфт и эффективность работы агрегата падает. Более того: старый элемент может стать причиной механических поломок иных деталей устройства

Поэтому чем раньше вы обратите внимание на его износ, чем раньше будет осуществлена замена подшипника кондиционера Рено Логан, тем дольше прослужит и сам кондиционер

Важно! Подшипник кондиционера не является универсальной комплектующей. А потому определить, какими размерами должна обладать запчасть, можно будет только после того, как вышедший из строя элемент окажется в руках мастера

И только после того как необходимая деталь подобрана, осуществляется замена подшипника кондиционера Логан.

Диагностика, признаки неисправности, причины

Замена подшипника кондиционера Рено Логан

Начать с того, что кондиционеры на логанах могут быть разных моделей, конструкций и от разных производителей (сама автокомпания Рено эти устройства не выпускает). Так что, говоря о ремонте, следует, в первую очередь, понимать, о работе с каким именно агрегатом идет речь. Хоть принцип действия у них у всех одинаков, для их восстановления требуются разные запчасти. На недорогих устройствах компрессор вообще представляет собой неразборную конструкцию, так что при износе его подшипника, всю конструкцию придется менять полностью.

К тому же, добраться до самого этого устройства тоже непросто. Для этого машина устанавливается на подъемник или домкраты, после чего снимается ее правое переднее колесо и бампер (последний потом установить таким образом, чтобы тот идеально занял свое штатное место, будет не так-то просто). Только после этого можно будет, открутив четыре крепежных винта, снять агрегат и осуществить ремонт компрессора кондиционера Рено Логан.

Веб-страница не найдена на InspectApedia.com

Это так же просто, как … ну, выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. Copyright 2017 InspectApedia.com, Все права защищены.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Схема кондиционера Рено Логан

Это важно знать!

• При контактировании с хладагентом обязательно нужно использовать перчатки и специальные защитные очки.
• В случае, если хладагент попал в глаза, нужно промыть их водой не менее 15 минут, а после обязательно отправиться к врачу. Если вещество попадет на другие участки тела, их также нужно промывать не менее 15 мин.
• Ремонтные работы осуществляются только в проветриваемом помещении или на улице. Хладагент не должен находится вблизи ям, колодцев или воздуховодов (должно соблюдаться дистанцию от 5-ти метров).
• Сварка, нагрев, спайка составляющих автокондиционера недопустимы.
• Все трубки, по которым циркулирует хладагент, должны быть хорошо зафиксированы – нельзя, чтобы они соприкасались с металлическими элементами.
• Около системы с хладагентом запрещается курить.
• Запрещается смешивать вещество R12 с R134a.
