Применяемость на автомобилях
Как понять, что пора менять стартер
Как снимать стартер на Renault Logan
В первую очередь необходимо подготовить ряд инструментов:
- домкрат с подставками или эстакаду;
- шестилучевый инструмент;
- трещотку с удлинителем;
- набор головок и ключей.
При определённой сноровке на замену пускателя потребуется около получаса. Двигатель не закрывает доступ к стартеру, как на многих иномарках. Устройство пуска расположено по соседству с КПП и механизмом сцепления. Но вытащить его можно только снизу, поэтому автомобиль приходится поднимать или ставить на яму. В гаражных условиях рекомендуется использовать высокий домкрат, обязательно с подставками по обеим сторонам машины. Естественно, колёса стопорятся ручником.
Пошаговая инструкция по демонтажу на 8-клапанном ДВС:
- обесточить АКБ во избежание короткого замыкания или произвольного включения;
- открутить ключом на 13 крепления скобы, держащей стартер с нижней части;
- скинуть провода с пускового устройства;
- вытащить разъём с датчика уровня масла — инструкция рекомендует снимать ДУМ целиком, но это вовсе необязательно;
- перейти в подкапотное пространство и открутить винты, удерживающие стартер ключом на 13;
- вытащить пускатель, перед этим раскачав его — это нужно сделать, так как на Логанах он держится ещё за счёт запрессованной втулки.
На 16-клапанном ДВС процедура замены несколько осложняется. Тут надо дополнительно снимать навесное оборудование. Магистрали системы охлаждения надо отвести в сторону.
Демонтаж стартера
Снятие и замена стартера на Renault Logan
Здравствуйте, сегодня мы рассмотрим процесс снятия и замены стартера на автомобиле Renault Logan. Если при попытке завести автомобиль Вы слышите щелчки и стартер в это время не крутит, то либо у Вас сел аккумулятор, либо стартер вышел из строя. Так же причиной замены или ремонта стартера может послужить ситуация, если стартер вращается, а автомобиль не запускается.
Итак приступим к снятию стартера. Стартер на Renault Logan находится с задней стороны двигателя на картере сцепления. Для безопасности сначала снимите клемму с аккумулятора. Теперь откручиваем гайку и снимаем управляющий провод с тягового реле

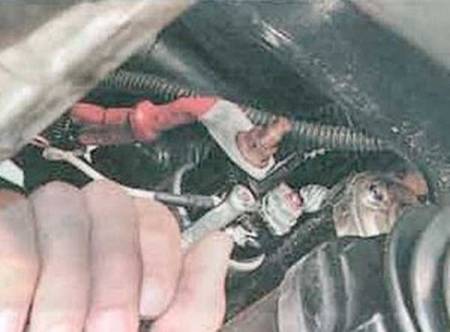

Далее откручиваем гайку и снимаем минусовой провод со стартера
Потом откручиваем 3 болта крепления стартера и снимаем его с автомобиля
Установка нового или отремонтированного стартера происходит в порядке обратном снятию.
Основные причины
Причина дефекта, указанного в вопросе, может быть одна – неисправный датчик ДТОЖ. Сам этот датчик нужно будет заменить, но сначала можно провести одну проверку.
Датчик температуры охлаждающей жидкости
The following two tabs change content below.
Итак, будем моделировать проблемную ситуацию:
Ещё одна вероятная причина
Будем считать, что с датчиком всё в порядке. Если дефект не проходит, поступаем так: открываем капот, находим разъём R212 (см. фото), протираем его контакты.
Разъём, который доставляет проблемы
Отключать разъём надо при выключенном зажигании. Не забудьте всё собрать, как было.
- Замёрз или разрядился аккумулятор;
- В бак попала вода;
- Неисправен топливный насос;
- И т.д.
Но есть и другая причина, характерная только для семейства Логан.
Дефект программы ЭБУ на двигателе с Евро-3
Если двигатель соответствует нормам Евро-3, значит, контроллер ЭБУ может нуждаться в замене прошивки. В своё время проводился отзыв, но на просьбу Рено откликнулись не все.
Устройство замка зажигания
Замок зажигания представляет из себя электрический элемент с контактной частью и механической блокировкой, расположенной с правой стороны рулевой колонки. В этом устройстве вся электрическая часть между собой связана и управляется при помощи ключа зажигания.
В замке зажигания предусмотрено 4 различных положения ключа:
На рисунке отображены 4 основных положения ключа зажигания
- S — Отключено (ключ вставлен в замок зажигания).
- A — На стоянке (предназначена для снятия механической блокировки, а также подачи питания на отдельные электроприборы).
- M — Зажигание (Активирован весь электропакет автомобиля, включены контрольные лампы на панели приборов).
- D — Старт (Запуск двигателя).
Неисправности замка зажигания
Конструкция замка зажигания вблизи
Конструкция замка зажигания предусматривает в себе несколько контактных групп и выход хотя бы одной из них оставит весь автомобиль без подачи энергии. Самой популярной неисправностью становится, выход из строя реле и поломка возвратной пружины. Для того, чтобы самостоятельно провести диагностику неисправности или заменить вышедший из строя замок зажигания потребуется немного сноровки и точное следование дальнейшей инструкции.
Датчик положения коленчатого вала (ДПКВ)
Если Рено Логан не заводится на холодную или отказывается запускаться горячий мотор, то проблема может быть связана с ДПКВ или его питанием. Быстрый вариант решения задачи – пошевелить разъем и пробовать запускать силовую установку. Помогает изредка, предпочтительнее удостоверится в неисправности именно этого участка путем полноценной диагностики.
Алгоритм функционирования в аварийном состоянии
При неполадках с датчиком положения коленвала питание на бензонасос на этапе подкачки поступает (ключ – в позиции «зажигание»). Когда же ключик переводится в режим вращения стартера, электричества на топливном насосе нет. К тому же отсутствует искра на свечах.
- Снять свечной провод (8 клапанные двигатели K7J, K7M) или индивидуальную катушку зажигания (16 клапанные моторы K7M, H4M) со свечи.
- Вставить в провод или катушку свечку.
- Резьбу свечи надежно прислонить к массе двигателя с помощью провода с двумя крокодилами.
- Крутить стартер и наблюдать.
Основные причины, по которым не заводится автомобиль
По законам элементарной физики из-за сильного мороза в зимнее время года снижается работоспособность аккумулятора, заряд которого при низких температурах и так падает до 70 процентов. Большой заряд аккумулятора необходим, прежде всего, чтобы запустить стартер и маховик.
Масло в таких условиях становится более густым, мощность аккумулятора при температуре ниже нуля уменьшается, при этом общая нагрузка увеличивается – все это становится поводом для износа аккумулятора. Именно поэтому перед наступлением холодов рекомендуется заранее заряжать аккумулятор. Чтобы проверить уровень заряда АКБ, можно использовать вольтметр.
Снятие и разборка стартера Рено Логан
Как определить, почему глохнет инжекторный двигатель после запуска
В бензиновых двигателях с системой впрыска при поиске неисправности поэтапно проверяют:
- подачу топлива и воздуха;
- работу системы зажигания;
- работоспособность датчиков и ЭБУ
- компрессию в цилиндрах.
Если же это не принесло требуемого результата, то снимают защитный кожух привода ГРМ (крышку клапанного механизма у ДВС с цепным приводом) и проверяют, насколько точно моменты открывания и закрывания клапанов совпадают с рабочими тактами ДВС.
Видео: Рено Логан заводится и глохнет. Есть решение!
Неполадки в системе подачи топлива
На первом этапе проверяют работоспособность бензонасоса. Чтобы услышать, что он функционирует, включите зажигание — негромкое жужжание свидетельствует, что агрегат накачивает бензин в топливную магистраль. Если же при подаче питания бензонасос молчит, то проверьте, подается ли на него напряжение бортовой сети.
Отсутствие 12 В на разъеме — достаточный повод для проверки целостности проводки, реле и контактов. В случае, когда агрегат работает нормально, причиной остановки двигателя может быть недостаточное давление в топливной рампе. Во время старта оно составляет не менее 3 атм, а при работе на холостых оборотах — 2.5 атм. Причиной заниженных показаний могут быть как забитый фильтр тонкой очистки или сетка бензонасоса, так и его низкая производительность. Если же давление резко падает (ниже 0.7 атм) сразу после отключения подачи топлива, то это свидетельство негерметичности магистрали или неправильной работы регулятора давления. В первом случае проверяем и устраняем причину подтекания бензина, а во втором устраняем из цепочки или заглушаем (на время) регулирующее устройство.
Загрязнение дросселя
Хоть специалисты и утверждают, что впрысковые моторы работают даже при засорах воздушного фильтра и дросселя, нельзя исключать, что двигатель глохнет на холодную по причине поломки деталей привода дроссельной заслонки. Оставаясь в закрытом положении, она попросту прекращает подачу воздуха. Кроме того, снижение оборотов двигателя до критически низких значений происходит по причине забитого нагаром регулятора холостого хода. Чтобы избавиться от проблемы, элементы дроссельного устройства очищают при помощи карбклинера и продувают сжатым воздухом.
Проблемы с зажиганием
Нормальное давление перед топливной рампой и отсутствие неполадок в системе подачи воздуха позволяет предположить, что топливная смесь поступает в цилиндры в полном объеме, но не воспламеняется из-за проблем с искрообразованием. Водители винят в этом свечи, но, как свидетельствует практика, нередко машина заводится и глохнет через несколько секунд из-за проблем с высоковольтными проводами и наконечниками.
Проверку начинают со свечей. Для этого их выкручивают, чистят и проверяют на искру. Последнее выполняют как с помощью специального приспособления, так и на двигателе — для этого к свече присоединяют бронепровод и проворачивают коленчатый вал стартером. Поскольку в последнем случае существует опасность повреждения выходных цепей ЭБУ, обеспечьте надежный контакт между юбкой свечи и массой автомобиля.
Проблемы искрообразования из-за проводов и наконечников свечей связаны с повреждением внутренних жил или нарушением внешней изоляции. Целостность проводников легко проверить тестером, а вот пробой и утечку тока покажет только мегомметр. Если же подобного прибора в арсенале нет, то воспользуйтесь более простым способом. Для этого дождитесь темноты и попросите помощника завести двигатель. О повреждении высоковольтной части системы зажигания можно судить по высоковольтным разрядам на поверхности катушек, проводников и наконечников.
Неисправности датчиков и ЭБУ
Электронные системы управления двигателем (ЭСУД) управляют работой бензонасоса, форсунок и свечей на основании данных, получаемых от многочисленных датчиков. Неудивительно, что при повреждении некоторых из них двигатель не запускается, работает с перебоями или глохнет буквально сразу же после запуска.
Нарушение синхронной работы клапанного механизма
Если эти методы не принесли положительного результата, то проверьте, не сбились ли фазы механизма газораспределения. Подобная неприятность может произойти из-за чрезмерного растягивания зубчатого ремня (цепи) привода ГРМ или его смещения на несколько зубьев. Для устранения проблемы необходимо выставить по меткам коленчатый и распределительный валы и натянуть или заменить ремень.
Ещё кое-что полезное для Вас:
Короткая карта диагностики неисправности
Если искра есть, топливо поступает, стартер Рено Логан крутит и мотор не заводится, стоит поочередно выполнить одно из действий:
- Проверить работу иммобилайзера.
- Подгазнуть при прокручивании стартерного механизма (неисправен РХХ).
- Продуть камеру сгорания, выжав полностью педаль газа.
Более серьезные методы диагностики основываются на следующих предположениях:
- Проблемы с работой бензонасоса и искрообразованием – смотреть датчик положения коленчатого вала и его питание.
- Не работает топливный насос – проверить электрическую цепь (соединительную колодку под водительским порогом, предохранитель и реле).
- Шероховатости с пуском горячего мотора – посмотреть датчик охлаждающей жидкости и цепь его питания.
- Сбрасываются часы – осмотреть клеммы АКБ.
Процедура замены, установки стартера
Сам стартер находится рядом с коробкой переключения передач, ближе к моторному щиту машины. Процесс снятия включает следующие основные этапы:
необходимо отсоединить клемму АКБ – клемму минус;
- далее нужно открутить медную гайку на клемме №50 – именно таким образом она обозначается в руководстве по ремонту автомобиля;
- откручивается гайка клеммы №30;
- выкручиваем 3 винта крепящих непосредственно стартер к самому двигателя.
Далее модуль стартера просто снимается. Все манипуляции осуществляются через капот. Достать стартер снизу проблематично, потому яма либо подъемник не потребуются. Нередко некоторые резьбовые соединения просто не откручиваются. На этот случай проще всего использовать специальный состав – WD-40. Он позволит демонтировать даже сильно закисшие резьбовые соединения. Процесс данный имеет свои особенности.
Но важно отметить, что состав WD-40 является диэлектриком. Потому при попадании его на контакты следует удалить. Так как он будет ухудшать проводимость
Так как он будет ухудшать проводимость
Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена
Так как он будет ухудшать проводимость. Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена
Пользоваться специальной химией нужно крайне осторожно
Оригинальные детали и их аналоги: что лучше
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные части блока. Процедура завершается успешно, но долговечность ремонта остается под сомнением.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Диагностика: проверка цепи включения стартера renault logan 2004-2009 бензин
Если при переводе ключа в замке зажигания в положение «IV» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения (при исправных двигателе и аккумуляторной батарее). Для проверки снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Устанавливаем рычаг переключения передач в нейтральное положение и включаем стояночный тормоз. При выключенном зажигании отсоединяем наконечник провода управления от вывода обмоток тягового реле стартера (см. «Снятие и разборка стартера»).
Стержнем отвертки перемыкаем вывод обмоток тягового реле и верхний контактный болт.
При проведении этой операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне перемыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов.Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является повреждение в цепи его включения. В противном случае неисправен стартер или его тяговое реле
Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта. При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию
В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить повреждение в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы) можно пустить двигатель и доехать до места ремонта. При неисправном стартере доехать до места ремонта можно пустив исправный двигатель «с толкача» — передавая вращение коленчатому валу двигателя от ведущих колес автомобиля через трансмиссию.
Эту операцию можно вполне выполнить вдвоем на участке (безопасном) ровной дороги, а тем более под уклон. Переводим рычаг переключения передач в нейтральное положение и включаем зажигание. Помощник сзади толкает автомобиль и разгоняет его. В этот момент выжимаем сцепление и включаем передачу (лучше вторую), после чего плавно отпускаем педаль сцепления.
При исправных системах управления и питания двигатель должен пуститься, после чего выжимаем сцепление и выключаем передачу. Чем быстрее вы разгоните автомобиль, тем выше будут обороты коленчатого вала двигателя и тем легче он пустится. Разогнать автомобиль для пуска двигателя можно также путем его буксировки с помощью другого автомобиля (см.
«Буксировка автомобиля»). Неисправность в цепи включения стартера может быть вызвана повреждением силовой цепи или цепи управления тяговым реле, контактной группы выключателя зажигания. Питание на обмотки тягового реле подводится от выключателя зажигания, на который, в свою очередь, напряжение подается от аккумуляторной батареи через предохранитель F01 (60 А) монтажного блока, расположенного в моторном отсеке.
При перегорании этого предохранителя стартер не включится, но при этом также будет обесточено большинство электрических потребителей (электростеклоподъемники, электропривод наружных зеркал заднего вида, обогрев заднего стекла, очиститель ветрового стекла, вентилятор отопителя). Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока моторного отсека предохранитель F01 (см.«Электрооборудование»).
Если же напряжение к гнезду предохранителя подводится, то, установив исправный предохранитель, тестером проверяем целостность цепи от второго гнезда предохранителя до выключателя зажигания. Для этого отсоединяем колодку жгута проводов от выключателя зажигания (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Присоединяем «плюсовой» вывод тестера к выводу «4» колодки жгута проводов, а «минусовой» — к «массе». Тестер должен показать напряжение аккумуляторной батареи. В противном случае цепь от второго гнезда предохранителя до выключателя зажигания — неисправна (обрыв провода или замыкание его «на массу»). Если же напряжение к выводу «4» колодки жгута проводов выключателя зажигания подается…
…отрезком провода перемыкаем на короткое время выводы «4» и «6» колодки жгута проводов. При этом должен раздаться щелчок — включится тяговое реле стартера. Если тяговое реле включается — неисправен выключатель зажигания или его соединение с колодкой жгута проводов, если не включается — неисправна цепь от вывода «6» колодки жгута проводов до вывода обмоток тягового реле (обрыв провода или замыкание его «на массу» .
Как проверить датчик положения коленчатого вала
Для проверки работоспособности датчика коленвала проверяем наличие искры. Для этого из любого цилиндра вынимается высоковольтный провод с наконечником и подключается к свече зажигания заведомо хорошего качества. Его кузов соединяется с «массой» автомобиля, после чего коленчатый вал сдвигается стартером. Отсутствие искры не является прямым свидетельством неисправности ДПКВ — более того, необходимо проверить, получает ли питание топливный насос.
Проверка питания на топливном насосе
Чтобы получить доступ к топливному насосу, сдвиньте заднее сиденье Renault Logan и поднимите крышку топливного бака — она удерживается пластиковыми защелками, которые легко вытащить отверткой или другим плоским предметом. Затем снимите блок с разъема топливного насоса и подключите контрольную лампу на 12 В к его черно-коричневому проводу (два других отвечают за показания датчика уровня топлива.
Не рекомендуется измерять напряжение мультиметром из-за того, что его показания не позволят судить о силе тока и потребляемой мощности. После включения зажигания контрольная лампа должна загореться на несколько секунд. Это даст вам уверенность в том, что топливный насос включен и регулярно подает топливо в топливную рампу.
Если после включения стартера лампочка не загорается (дополнительная подача топлива не производится), то в сочетании с отсутствием искры этот факт является прямым свидетельством выхода из строя ДПКВ, из-за чего 8-ми клапанный двигатель Рено Логан, Сандеро, Ларгус не заводится.
В заключении
В статье мы привели краткий перечень неисправностей, возникающих с моторами Рено Логан. Данный материал рекомендуется применять в виде инструкции, позволяющей определить обозначенные поломки. Надеемся на полезность нашей статьи.
1 Тема от Logan 2015.07.29 00:24
Тема: Если двигатель на Рено Логан не заводится
Общие приемы пуска двигателя
Приемы пуска двигателя с системой впрыска топлива одинаковы при любой температуре наружного воздуха и жидкости в системе охлаждения двигателя.
Для пуска достаточно лишь включить стартер, не прикасаясь к педали акселератора. Система управления двигателем самостоятельно установит необходимые для пуска параметры подачи топлива и опережения зажигания.
2 Ответ от Logan 2015.07.29 00:25
1. Откройте капот, потянув на себя рукоятку привода его замка. 2. Маслоизмерительным щупом измерьте уровень масла. Он должен быть между верхней и нижней метками. 3. Проверьте уровень тормозной. 4. . и охлаждающей жидкостей. 5
Внимательно осмотрите двигатель и подкапотное пространство. Обратите внимание на потеки бензина, масла, тормозной и охлаждающей жидкостей
Убедитесь в целости электропроводки. Проверьте посадку высоковольтных проводов в гнездах модуля зажигания, на свечах.
3 Ответ от Logan 2015.07.29 00:26
Если двигатель не завелся, существуют три основные причины:
– не работает система пуска; – не работает система зажигания; – не работает система питания.
4 Ответ от Logan 2015.07.29 00:27
Помимо перечисленных основных причин, двигатель может не пускаться при неисправности клапана продувки адсорбера или при подсосе воздуха через соединения шлангов системы улавливания паров топлива.
Неисправности в системе пуска
Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять следующих основных неисправностей стартера.
1. Стартер не включается. Причины – нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность тягового реле. 2. При включении стартера слышны многократные щелчки. Причины – неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера. 3. Стартер включается, но его якорь либо не вращается, либо вращается медленно. Причины – разряжена аккумуляторная батарея, нарушены контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое или короткое замыкание в обмотках. 4. Стартер включается, его якорь вращается, но маховик остается неподвижным. Причины – ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, пробуксовка муфты свободного хода привода, поломки рычага, поводкового кольца или буферной пружины привода стартера. 5. Стартер не выключается после пуска двигателя. Причины – неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель!
5 Ответ от Logan 2015.07.29 01:01
Проверка системы зажигания
Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.
После того как вы убедитесь в чистоте воздушного фильтра, проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (электробензонасос, форсунки).
