Рено Логан замена лампы стоп сигнала

Способы диагностики и ремонта

Расположение необходимого нам предохранителя отмечено красным маркером.

В первую очередь проверьте места изгибов, как первоочередные на наличие подобных дефектов.

Далее, элемент который также может стать причиной неисправности — выключатель лампы стоп на Рено Логан, который установлен на кронштейне с педалями. Для более эффективной диагностики, его лучше всего снять с посадочного места. Такая работа проводится в следующем порядке:

1. Так как цепь этого датчика постоянно находится под напряжением, следует отключить минусовую клемму от аккумуляторной батареи.
2. Далее снимаем разъем с проводами.
3. Для того чтобы вытащить его с места фиксации, нужно повернуть корпус датчика на 90 градусов и медленно тянем его на себя, пока он не окажется полностью демонтирован.

Чтобы проверить датчик можно воспользоваться тестером и измерить его сопротивление, либо подключить заведомо исправный датчик. Проверка прибора тестером проводится очень легко, провода тестера подключаем к разъёмам датчика, и с помощью рук воздействуем на выступающий шток. Исправный прибор таким образом покажет свою функциональность, сломанный же необходимо заменить.

Следующим шагом будет проверка поступления напряжения сети к исправному датчику. Обратно подключаем в сеть аккумуляторную батарею и с помощью оборудования проверяем напряжение в клеммах датчика. В случае положительного результата, собираем все в обратном порядке и приступаем к непосредственной диагностике и замене ламп стоп-сигналов.

Почему не горят стоп сигналы на Рено Логан: причины, не работают — автомобильный портал

Что делать, если не горит одна из лампочек в заднем фонаре Рено Логан 2? Конечно, можно поехать на СТО, чтобы замену выполнили специалисты. Но стоит ли терять время и деньги из-за этой незначительной неисправности? Мы расскажем, как это сделать самостоятельно.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Замена лампочки, когда не горят стоп-сигналы на Рено Логан: объясняем по пунктам Фонарь снят и находится в ваших руках, теперь может быть проведена проверка схемы, замена приборов освещения в стоп-сигнале, которые на автомобиле Логан закрыты пластмассовым корпусом на двух защёлках. Спрашивайте, я на связи!

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

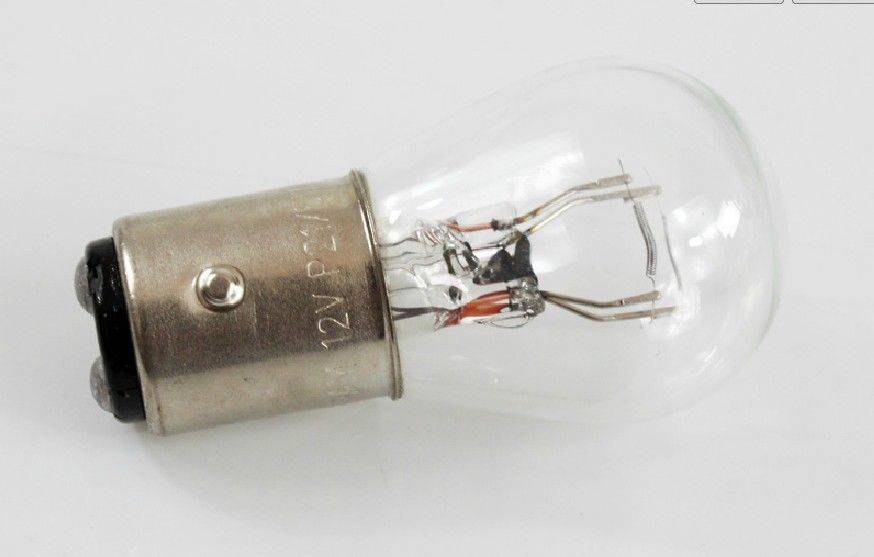

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

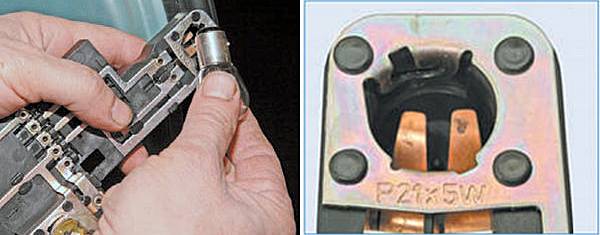

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Чтобы сжечь такие шины, надо очень постараться

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.

Смена источников освещения задней блок фары

Откручиваем две пластиковые гайки, которые крепят задний фонарь внутри багажника. Снимаем фонарь, не отсоединяя от него колодку проводов.

Чтобы поменять габаритный свет в задних фонарях, внутри багажника Рено Логан 1 необходимо открутить две гайки крепления лампы, они пластиковые. Сняв фонарик, с него снимается прокладка из поролона, затем вытаскиваются 2 пластиковые защелки, после чего снимается держатель со всеми осветительными приборами.

Снимите пенопласт с лампы. Нажимаем на две пластмассовые зажимы и извлекаем держатель из корпуса горелки.

Чтобы вынуть лампочку указателя поворота из патрона, нажмите на нее и поверните против часовой стрелки. Новый P21W устанавливается в обратном порядке. Также заменены противотуманные фары и сигналы заднего хода. Комбинированный P21 / 5W (размер плюс тормоза). На каждом носителе возле картриджей указана мощность осветительного прибора.

Нажав и повернув комбинированный габаритный фонарь и стоп-сигнал против часовой стрелки, выньте его из держателя держателя. Мощность источника света указана на держателе рядом с каждым картриджем.

Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.

Замена лампочки стоп-сигнала

В основном замена лампы может потребоваться в случае, если она перегорела, а вот что делать, если вы заменили лампу, а она по-прежнему не горит — в этой статье.

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

1. Открываем багажник.
2. Отгибаем обивку багажника.
3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

Отсоединяем жгут питания

Отмечены стрелками два барашка

Снятие блока задних габаритных огней

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

При замене не дотрагивайтесь до колбы лампы, попавший на нее жир ускорит выход ее из строя.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

Крути против часовой стрелки, как на фото

Извлекаем плафон и лампу

Извлекаем лампу из патрона

Выбор лампы

1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

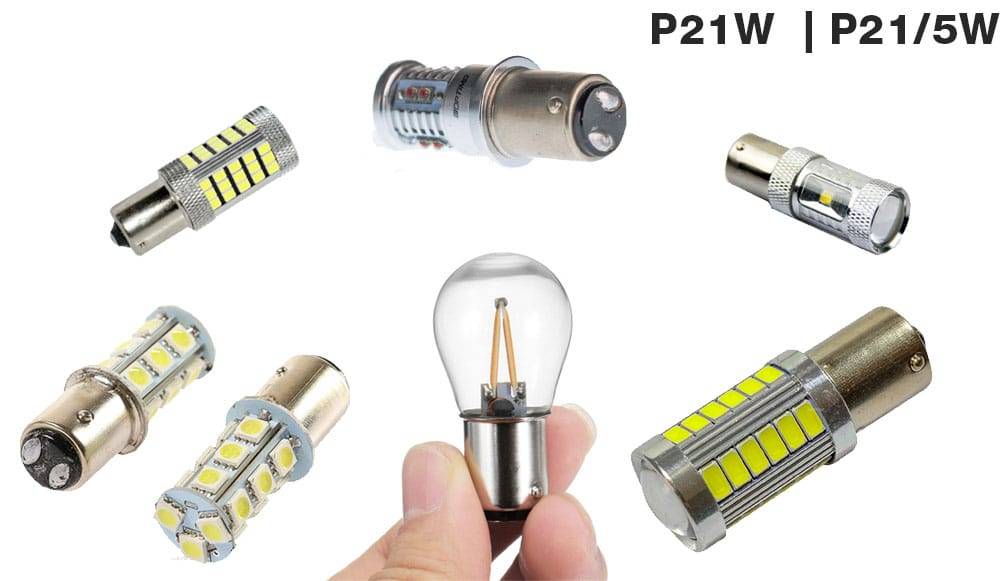

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей

Подбирайте приборы со светимостью 2000-3000 К.

Примером такой лампочки может стать Osram LEDriving-Premium. По заявлению производителя срок службы ее около 5 лет. Экономия энергии по сравнению с обычной галогенкой до 80%.

Предохранители и реле монтажных блоков Рено Логан 1.4

Другие материалы раздела

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Промокоды со скидками на светильники

Колодка заднего габарита справа (фото редакционного автомобиля)

Задние габариты вблизи (фото редакционного автомобиля)

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

Далее отсоединяем лампочку и ставим взамен ее новую.

Выбор лампы

• Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
• Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V

Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Многие автолюбители стремятся устанавливать светодиодные лампы

При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей

Подбирайте приборы со светимостью 2000-3000 К.

Выбор лампы

Задние фонари Рено Логан

4085 Просмотров

Ни для кого не секрет, что задние фонари в автомобиле играют важнейшую роль в безопасности дорожного движения

Такую важность представляет индикация состояния автомобиля и его направления

К сожалению, со временем эксплуатации эта система перестает функционировать должным образом и ее нужно ремонтировать.

В этой статье мы поговорим об устройстве задних фонарей, а также произведем ремонт наиболее распространенных поломок.

Устройство

Левый и правый фонарь Рено Логан состоит из нескольких частей, снаружи покрытых прозрачным корпусом из оргстекла. Электрическую составляющую играет специальная плата, на которой распаяны лампы индикации стоп сигнала, поворотников, противотуманных фонарей и освещение заднего хода. Такая конструкция имеет ряд недостатков, заключающихся в окислении платы и ее контактов.

Ремонт

Чтобы отремонтировать плату левого и правого фонаря, необходимо произвести демонтаж этих деталей.

1. Снимите обшивку с левой и правой стороны багажного отделения, после чего открутите несколько крепящих болтов по периметру фонаря.
2. Отсоедините электрический разъем от левой и правой платы, после чего демонтируйте всю фару целиком.
3. Чтобы разобрать нужную фару, необходимо провести тщательный осмотр и очистку деталей, после чего отодвиньте фиксаторы и разделите элемент на две части.
4. В случае, если у вас окислились контакты ламп, нужно произвести чистку и смазку сопрягающихся элементов.
5. Произведите замену ламп на левой и правой стороне, вышедших из строя со временем эксплуатации.
6. Если плата задней фары пришла в негодность, а пластиковый колпак в отличном состоянии, не стоит расстраиваться и идти в магазин. С помощью небольшого отрезка латунного или медного листа, можно восстановить целостность контактов на фаре.
7. Приложите старые детали на лист бумаги и сделайте лекало.
8. Из получившихся форм вырезаем детали из листа латуни, после чего припаиваем их на место.
9. Устанавливаем лампы в штатные гнезда и проверяем результат нашей работы.

Как правило, данные неисправности касаются практически всех моделей Renault Logan. Происходит это из-за конденсата, собирающегося в нише багажного отделения.

Чтобы навсегда устранить проблему, необходимо доработать систему вентиляции багажного отсека и заменить уплотнительные резинки.

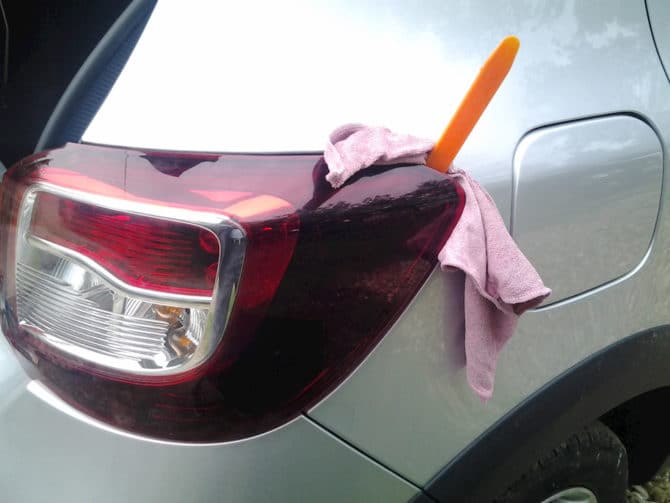

Если задняя фара дала трещину, ее необходимо заменить. Стоимость задних фонарей на Рено Логан составляет около трех тысяч рублей и не зависит от того, правая это или левая сторона. Задняя фара, будучи новой, исправно прослужит порядка 5-ти лет в условиях Российских дорог.

Выводы

Как мы уже сказали, в случае отказа работы задней фары, не стоит отчаиваться и ехать в сервис. Внимательно прочтите нашу статью и сделайте определенные заключения.

Для осуществления вышеупомянутого ремонта своими руками, необязательно иметь навыки электрика.

Конечно, выбирать только вам, мы всего лишь предоставили материал, благодаря которому неопытный владелец Рено Логан сможет бесплатно устранить неисправность в своем автомобиле.

Как заменить лампы габаритных огней на Рено Логан?

Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Эта процедура несложная, она не отнимет у вас много времени и сил.

Что потребуется для самостоятельного ремонта Renault Logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках. Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Замена габаритных огней спереди

• Откидываем клемму от аккумулятора
• Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)

• Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
• Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена габаритных огней сзади

• Отсоединяем клемники на аккумуляторе
• Отгибаем обшивку багажника (в районе фар)

Выдергиваем разъем питания фары

Выкручиваем отверткой верхний и нижний крепеж

Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками Извлекаем блок-фару

• Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
• Ставим блок-фару на место
• Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Рекомендации по поводу источника света

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.

Реле и предохранители под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электровентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.
2. Оба элемента не загораются во время активации педали тормоза.
3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
• отсоединяем подводящий проводной разъем;
• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Почему не горят стоп сигналы на Рено Логан: причины, не работают

Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

Клуб автолюбителей Рено Логан

F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.

Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием. Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты.

Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.

F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар. F10 10А — ближний свет в правой фаре.

Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе. Проверьте проводимость между клеммами 2 и 3 разъема.

При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной -. Также проверьте проводимость между клеммами 1 и 4, — здесь должна иметь место обратная картина, то есть при выжатой педали проводимость должна отсутствовать, и наоборот.

Когда вы нажимаете датчик стоп сигнала рено логан как проверить педаль тормоза она, она давит на лягушку, и в ней замыкаются контакты, в результате чего и загораются стоп-сигналы, отпускаете педаль тормоза, стоп-сигналы тухнут.

После того как я ее разобрал, почистил все, что можно было, все равно она так и не заработала. Пришлось покупать новую

Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва

Замена лампы стоп-сигнала Рено Логан

Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна.

Это можно сделать таким образом: Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением; Следующим шагом будет снятие разъёма с проводами; Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на.

Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Чтобы снять датчик, нужно повернуть его корпус на 90 градусов и вынуть его из гнезда крепления, после чего отсоедить электрический разъем.

Шаг 2. Поэтому за лампами следует осуществлять периодический контроль и обслуживание. Среди неполадок чаще всего встречаются такие случаи: Во время торможения не работает лампа стоп сигнала, с одной стороны.

Датчик включения стопсигнала для Renault Logan 2005-2014

Не работает дополнительный фонарь сигнала освещения Способы диагностики и ремонта Так как функционирование и работоспособность этих элементов наружного освещения напрямую зависит от работоспособности электрической сети автомобиля, то на ее состояние необходимо обращать не последнее внимание. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя Датчик стоп сигнала рено логан как проверить для прохождения тока с силой не более 20А расположенный в блоке предохранителей салона Рено Логан. Расположение необходимого нам предохранителя отмечено красным маркером

Расположение необходимого нам предохранителя отмечено красным маркером.

Как заменить лампу?

Чтобы была выполнена замена лампочки стоп сигнала, потребуется предварительный демонтаж фары Рено Логан с посадочного места.

1. Открываем багажную крышку.
2. Освобождаем крепеж карты обивки внутренних панелей багажника Renault Logan.
3. Блок-фара закреплена посредством пластмассовой гайки, которую необходимо отвинтить.
4. Выводим фару из посадочного гнезда, предварительно отогнув для удобства действия обивку.
5. Отсоединяем разъем путем откручивания двух пластмассовых винтов. Во время манипуляции поддерживаем саму фару во избежание ее падения и повреждения.
6. Разборка блок-фары подразумевает отжим двух специальных защелок. После этого действия наружный колпак без труда снимается с корпуса осветительного прибора.
7. Согласно схеме расположения ламп в фаре в авто Рено Логан, интересующий нас субъект притаился в верхнем секторе.
8. Замена лампы стоп сигнала несложное дело, но обязательно действуем так:

• надавливаем пальцами на элемент вниз;
• поворачиваем до момента наступления совпадения выступов и проемов;
• под воздействие пружины-контакта лампа сама подается вверх.
• Новую лампу устанавливаем обратным снятию способом.

Замена лампы дополнительного стоп сигнала Рено Логан — рассмотрим во всех подробностях

Чтобы вас не прижали к заднему бамперу, водители должны видеть, что вы собираетесь затормозить. Но если перегорел стоп-сигнал или лампа в задних фонарях, в темноте вас просто не увидят. Сегодня расскажу о замене лампочки стоп-сигнала на Рено Логан.

Пошаговое руководство

1. Открываем багажник и находим технологическую дырку для доступа к замене лампы. 2. Вставляем руку в технологическое отверстие и обхватываем корпус лампы. 3. Поверните корпус против часовой стрелки и снимите его.

4. Чтобы снять лампу, нажмите на нее и поверните против часовой стрелки. 5. Вставьте лампу в корпус и поверните по часовой стрелке. 6. Вставьте корпус с новой лампой в патрон и поверните по часовой стрелке.

На Рено Логан не горят стоп сигналы: причины
Поскольку работа и характеристики этих элементов наружного освещения напрямую зависят от характеристик электрической сети транспортного средства, необходимо уделять максимальное внимание ее состоянию.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Применяемые Лаппы на автомобиль Рено Логан, 1 и второго поколения. 7 Лампа освещения номерного знака, багажника, вещевого ящика и переднего габарит а маленькая одноконтактная лампа W5W, мощностью 5 ватт

Спрашивайте, я на связи!

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Проверку можно провести с помощью мультиметра или установив заведомо исправный предохранитель. При проблемах с предохранителем не горят все сигналы торможения. Это же относится и к отказу датчика включающего стоп-сигналы.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Снятие и замена ламп заднего фонаря на Рено Логан 2 — Автозапчасти для иномарок, ремонт авто

• Снимаем обивку с внутренней поверхности багажного отделения.
• По периметру фары откручиваем крепеж.
• Отсоединяем подводящий разъем с проводами и затем вынимаем блок-фару из посадочной ниши.
• Тщательным образом осматриваем конструкцию на предмет повреждения. Теперь посредством отжима фиксаторов разделяем корпус фары на два элемента.
• Если обнаружен факт окисления, то производим очистку контактных групп и смазку специальным составом.
• При необходимости осуществляем замену ламп.
• Если неисправной оказалась сама плата, а колпак присутствует в «добром здравии», то не спешим в магазин. Подбираем соответствующий латунный отрезок или медный лист и восстанавливаем целостность контактов, интегрированных в плату. Прикладываем старые элементы на бумагу и вычерчиваем лекало. Совместив чертеж с латунным полотном, вырезаем все потребные детали. Теперь остается все спаять на свои места.
• Лампы монтируем в посадочные гнезда, коммутируем проводку и проверяем работоспособность фары.

Процесс замены

Как заменить лампы птф на lada largus своими руками С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

1. Две лампы P21W.
2. Умелые руки.
3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

• сигнал торможения;
• задний ход;
• сигнал поворота (желтая);
• габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

1. Крестообразная отвертка.
2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Как снять задний фонарь на новом Логане

На новом Рено Логан довольно просто снять задний фонарь, если знать некоторые нюансы. Итак, начнем. Как это банально бы ни звучало, но для начала открываем багажник.

Открываем багажник

Фара держится на 1 пластиковом барашке, его нужно отвернуть, но не до конца. Предварительно снимаем колодку питания заднего фонаря. После этого нужно хорошенько ударить основанием кисти по барашку, и фара выйдет из своего посадочного места. Если мешает возвратная пружина крышки багажника — снимите её.

Крепеж и разъём задней фары

Если фара не снимается со своего посадочного места, то нужно ладонью надавить на стекло со стороны крыла и приложить усилие в сторону снятия фары (в сторону задней части автомобиля). Фара и ладонь должны быть чистыми и не скользить, а как бы прилипнуть. Можно фару также покачивать вверх и вниз.

Снятие фары

Если и это не получается, то между углом фонаря и крылом можно вставить пластиковый шпатель. Будьте осторожны, чтобы не сколоть угол стекла, можно делать это через тряпочку. В зависимости от года выпуска крепление фары может несколько отличаться, на последних (2018-2020 года) Логанах фара снимается не слишком сложно, на предыдущем “рестайлинге” — сидела на своём месте очень крепко.

Если фара сидит плотно — можно что-то вставить в шов

Всё, можно приступать к замене ламп.
