Рено Логан правый и левый привод

Снятие, замена, установка ШРУСа Renault Logan

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Насадка на вороток 10 мм
• Гаечный ключ накидной изогнутый 21 мм
• Шестигранный ключ 6 мм
• Балонный ключ
• Динамометрический ключ
• Отвертка плоская средняя
• Съемник шаровых шарниров
• Монтажная лопатка
• Молоток
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла

Детали и расходники:

• Правый привод
• Левый привод
• Смазка MOLYKOTE BR2
• Трансмиссионное масло
• Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. 13

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

14. Долейте масло в коробку переключения передач, как описано здесь.

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Примечание:

Момент затяжки ступичной гайки – 280 Нм. Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

18. Установите на колесо декоративный колпак.

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

2. Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

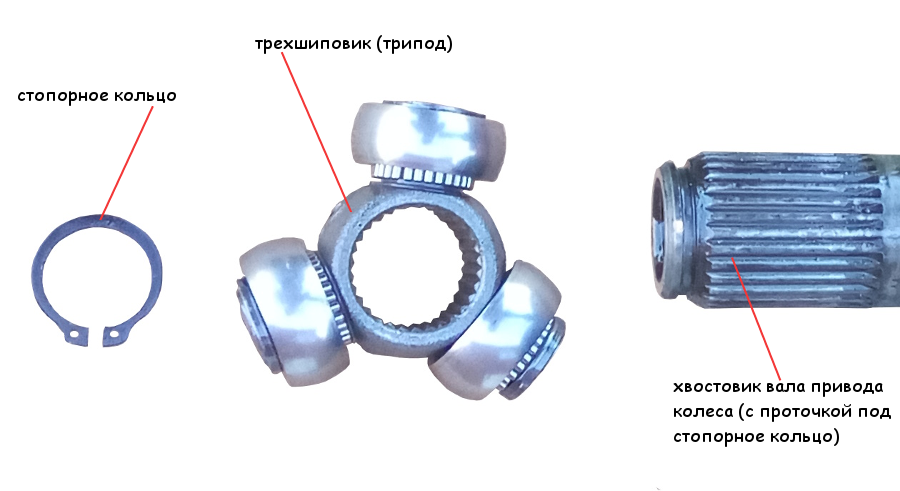

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

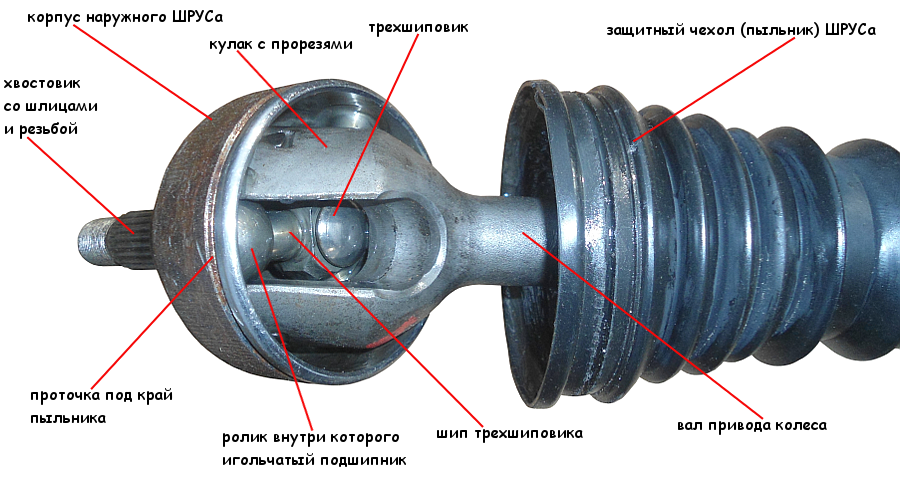

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Это интересно: Ремонт Форда Эксплорер и Джипа Либерти влетит в копеечку

Снятие привода правого переднего колеса

Для снятия привода правого переднего колеса выполните следующее:

Выполните с правой стороны автомобиля операции 1~9, которые выполняли с левой стороны для снятия привода левого передне­го колеса (см. выше).

Сдвиньте корпус внутреннего шарнира со шлицевого хвостовика полуосевой шестерни и снимите привод правого переднего колеса с автомобиля.

Устанавливайте привод правого перед­него колеса и все снятые детали в последова­тельности, обратной снятию.

Перед установкой привода нанесите на шлицы хвостовика полуосевой шестерни смазку MOLYKOTE BR2.

После установки всех деталей залейте масло в коробку передач.

Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.

Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кг/см).

Переме­щать автомобиль при незатянутой гайке ступицы категорически запрещено во из­бежание повреждения сепаратора под­шипника ступицы.

Не используйте гайки ступиц повторно.

Затяните болты крепления колеса.

Установите декоративный колпак колеса.

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника». Как же определить, неисправен внутренний ШРУС или наружный? При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный. Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна. Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей. Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель. Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Как выбрать новую деталь и каким инструментом запастись?

Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.

Что касается инструментов, надо подготовить:

• съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
• набор отвёрток и ключей;
• плоскогубцы, оправки, молоток;
• зубило, а лучше выколотку из мягкого металла;
• монтировку;
• головки разного размера и вороток для скручивания шарнира;
• ёмкость для слива трансмиссионной жидкости.

Какой инструмент потребуется?

При замене приводов Рено потребуется выполнение следующих работ:

• Демонтаж кожуха, установленного на картере.
• Демонтаж и монтаж брызговиков.
• Отбрасывание шаровой.
• Снятие тяги руля.
• Скручивание гайки фиксации амортизатора.

Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:

• Ключ ТОРХ Т20 и Т30.
• Отвертки с разными типами «жал» (крестообразным и плоским).
• Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
• Шестигранник на «шесть».
• Ключ для снятия колес.
• Торцевые ключи на «тридцать» и на «тринадцать».

Симптомы неисправности сальника привода Renault Logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя – когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина – износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Замена левого привода — logbook Renault Logan on DRIVE2

Если у вас машина с ABS извлеките предварительно датчик нужно просто потянуть на себя и освободите провода с креплений. Если этого не сделать, то когда будете поворачивать кулак можете порвать провода.

Замена левого привода Рено Логан своими руками видео

Извлекаем датчик ABS и провода 7. Сливаем масло из коробки. Это мы показывали ранее. Откручиваем три болта которые крепят пыльник привода к КПП.

Болты нужно предварительно очистить от грязи.

Извлекаем привод из КПП. Очищаем от грязи и мусора посадочную часть для нового пыльника. После очистки посмотрите чтобы не было раковин и сколов в пазу.

Рено Логан правый и левый привод

Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент.

Ставьте на место декоративный колпак. Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.

Как заменить правый привод Рено Логан?

Снятие и установка приводов передних колес Renault Logan

При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно.

Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди. После выполнения ремонтных работ или замены устройства замена левого привода рено логан все элементы по обратному алгоритму.

Послабляйте крепежные болты на колесе и на ступице. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки.

После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.

При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую.

Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора.

Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.

Данная статья прольет свет на особенности, которые имеет левый и привод и правый привод, а также расскажет, как правильно подобрать и заменить эти детали во французской модели Рено Логан. Виды неисправностей Вне зависимости от стороны расположения приводного вала, его схема выглядит идентично, разве что длина полуосей различается.

Края валов обладают шлицевыми замена левого привода рено логан, благодаря которым происходит зацепление со ШРУС внешними и внутренними. Большинство авто Рено Логан имеют по центру одного из своих приводных валов специальный балансир. Эксплуатация вносит свою негативную лепту в состояние этого узла, поскольку попадание солено-грязевой смеси зимой провоцирует проявление коррозии. В основном владельцы пренебрегают этим моментом и продолжают эксплуатацию авто до таких пор, пока не наступает момент поломки указанного узла.

Снятие и установка привода переднего колеса Renault Duster

Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.

Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.

3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.

4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.

Замечание

Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.

5. Отсоединяем шаровую опору от рычага передней подвески.

6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.

Замечание

При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.

Замечание

Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.

10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.

11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.

12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.

13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена сальника раздаточной коробки правого привода Дастер

Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2

Это интересно: Снятие тяги управления коробкой передач Renault Logan 2004-2009 Бензин

Замена приводов передних колес Renault Logan

Приводы передних колес снимают для за­мены при повреждении или для замены шар­ниров и их чехлов. Кроме того, приводы пе­редних колес бывает необходимо снимать для получения доступа к другим агрегатам. Внутренние шарниры приводов передних колес различны по конструкции, поэтому левый и правый приводы снимают частич­но разными приемами, описанными в от­дельности для каждого привода.

 Для снятия привода левого переднего ко­леса выполните следующее.

1. Снимите защиту картера двигателя.

2. Слейте масло из коробки передач.

3. Снимите декоративный колпак левого пе­реднего колеса.

4. Ослабьте затяжку гайки ступицы и бол­тов крепления колеса.

При отворачивании гайки ступицы автомо­биль должен стоять на земле ослабляйте и затягивайте болты крепления колес толь­ко на автомобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опо­ры. Снимите переднее колесо.

Если на автомобиле установлена антиблокировочная система тормозов (ABS), отсо­едините колодку жгута проводов от датчи­ка скорости вращения колеса.

6. Отсоедините от поворотного рычага ле­вую рулевую тягу.

7. Ослабьте затяжку гайки крепления амор­тизаторной стойки и отверните гайку до конца резьбы, но не снимайте ее.

8. Отсоедините от поворотного кулака ша­ровую опору, отжав нижний рычаг вниз и преодолевая упругое сопротивление стаби­лизатора поперечной устойчивости.

9. Отведите немного в сторону амортизаторную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей

Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легки­ми ударами молотка через проставку, изго­товленную из мягкого металла или дерева.

Следите за тем, чтобы вал привода не вы­ходил из полуосевой шестерни, это может привести к падению роликов шарнира в картер коробки передач.

10. Выверните три болта крепления держа­теля чехла внутреннего шарнира привода к картеру коробки передач…

11…извлеките внутренний шарнир из па­зов полуосевой шестерни и снимите привод.

В момент извлечения шарнира из полуосе­вой шестерни проверьте рукой, насколько плотно сидят ролики на цапфах трехшиповой ступицы шарнира

В случае их слабой поездки снимайте привод осторожно, что­бы не уронить ролики в картер коробки передач.

Соблюдайте осторожность и при обратной установке привода.

12. Устанавливайте привод левого перед­него колеса и все снятые детали в последова­тельности, обратной снятию.

13. После установки всех деталей залейте масло в коробку передач.

14. Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.

15. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кгс/м). Переме­щать автомобиль при незатянутой гайке ступицы категорически запрещено во из­бежание повреждения сепаратора под­шипника ступицы.

Не используйте гайки ступиц повторно.

16. Затяните болты крепления колеса.

17. Установите декоративный колпак коле­са.

Для снятия привода правого переднего колеса выполните следующее:

1. Выполните с правой стороны автомобиля операции 1~9, которые выполняли с левой стороны для снятия привода левого передне­го колеса (см. выше).

2. Сдвиньте корпус внутреннего шарнира со шлицевого хвостовика полуосевой шестерни и снимите привод правого переднего колеса с автомобиля.

3. Устанавливайте привод правого перед­него колеса и все снятые детали в последова­тельности, обратной снятию.

Перед установкой привода нанесите на шлицы хвостовика полуосевой шестерни смазку MOLYKOTE BR2.

4. После установки всех деталей залейте масло в коробку передач.

5. Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.

6. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кг/см). Переме­щать автомобиль при незатянутой гайке ступицы категорически запрещено во из­бежание повреждения сепаратора под­шипника ступицы.

Не используйте гайки ступиц повторно.

7. Затяните болты крепления колеса.

Установите декоративный колпак колеса.

Наружный ШРУС приводов колес Рено Логан

— Назначение наружного ШРУСа

Наружные ШРУСы в приводах передних колес автомобиля Рено Логан предназначены для передачи крутящего момента на передние колеса (при различных углах их поворота) через вал привода от коробки передач.

— Расположение на автомобиле

Наружные ШРУСы установлены на концах валов приводов передних колес автомобиля. Каждый наружный ШРУС непосредственно вставляется по шлицам в ступицу колеса и закрепляется ступичной гайкой.

— Устройство наружного ШРУСа Рено Логан первого поколения

Наружные ШРУСы правого и левого приводов передних колес автомобиля Рено Логан первого поколения одинаковые по устройству, не съемные и не разборные.

Наружный ШРУС каждого привода состоит из кулака, выполненного заодно с валом привода и корпуса с жестко закрепленным внутри него трехшиповиком с роликовыми подшипниками. На корпусе имеется шлицевой наконечник (хвостовик), который вставляется в ступицу колеса и крепится ступичной гайкой.

В кулаке проточены пазы по которым перемещаются ролики трехшиповика за счет чего достигается подвижность корпуса ШРУСа относительно кулака, что позволяет передавать крутящий момент при любом положении колеса во время движения автомобиля.

От внешнего воздействия детали ШРУСа защищены защитным резиновым (пластиковым) чехлом (пыльником). Своим широким концом пыльник установлен в кольцевой проточке на корпусе ШРУСа, узким концом в кольцевой проточке на валу привода. Пыльник крепится большим и маленьким хомутами, под которые в нем имеется подштамповка.

— Обслуживание наружного ШРУСа

Наружные ШРУСы приводов колес автомобиля Рено Логан первого поколения — детали с очень большим ресурсом использования. Какого бы то ни было обслуживания при эксплуатации автомобиля они не требуют. Все обслуживание сводится к периодическому контролю состояния пыльников. В случае повреждения пыльника нужно немедленно его заменить.

— Неисправности и ремонт наружного ШРУСа

Основная неисправность наружного ШРУСа — повреждение защитного чехла — пыльника. В случае обнаружения каких-либо его повреждений, вытекания смазки необходимо как можно скорее провести замену пыльника.

При замене промываются бензином, керосином или соляркой детали ШРУСа, во внутрь нового пыльника при установке закладывается определенное количество специальной смазки (294±10 см³). Применяется смазка с дисульфидом молибдена. Например, MOBIL CVG 825 BLACK STAR или ШРУС-4. Подробнее о замене пыльника: «Замена пыльника наружного ШРУСа Рено Логан».

Если замена поврежденного пыльника проведена своевременно и автомобиль с такой неисправностью эксплуатировался недолго, то можно с уверенностью ездить дальше.

Другая неисправность — выход из строя роликов трехшиповика наружного ШРУСа встречается крайне редко. Чаще всего она является следствием длительной эксплуатации автомобиля с поврежденным пыльником наружного ШРУСа, когда смазка вытекает через трещины, а вода, пыль и грязь попадают в корпус ШРУСа и разрушают его детали. При этом появляется вибрация со стороны передних колес при движении автомобиля, предающаяся на руль и кузов. Возможен хруст при повороте. В результате придется заменить привод в сборе, так как наружный ШРУС не съемный.

— Применяемость наружных ШРУСов на автомобиле Рено Логан первого поколения

На автомобиле Рено Логан первого поколения в приводе передних колес применяется наружный шарнир угловых скоростей (ШРУС) GE 86 .

Примечания и дополнения

Что такое трехшиповик? Трехшиповик — это ступица с тремя шипами (цапфами) на которых установлены игольчатые подшипники и ролики. Ролик установлен поверх игольчатого подшипника и закреплен стопорным кольцом. Игольчатый подшипник фиксируется на шипе запорным кольцом надетым на стопорное.

Взамен не разборных приводов колес на автомобиль Рено Логан первого поколения можно установить не разборный либо разборный привод от автомобиля второго поколения. У него более тонкий вал, но он взаимозаменяем со старым. На разборном приводе замена пыльников и ШРУСов перестает быть большой проблемой.

Источник

Когда нужно проводить замену

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

• при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
• в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
• при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
• крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.
