Типы гидроусилителей руля на Рено Логан
Автомобили оснащаются следующими типами гидроусилителей:
- ГУР с электронасосом. Принцип действия механизма заключается в том, что смазывающая жидкость прокачивается насосом. Он, в свою очередь, функционирует благодаря автомобильному генератору. Гидравлический «электроусилитель» функционирует по определённым фазам. Он дорог в эксплуатации и обслуживании, и, как правило, устанавливается на дорогие автомобили.
- ГУР МСВ с ременным насосом. Автомобили Renaut Logan с объёмом двигателя 4 и 1.6 литра на 75 и 87 л.с. оснащаются именно таким механизмом, облегчающим вращение рулевого колеса. Ремень со временем изнашивается, однако поставить новый не составит труда.
Замена бачка гидроусилителя рулевого управления и шлангов на Рено Логан 2
Для выполнения работы потребуется резиновая груша или медицинский шприц.
1. Подготавливаем автомобиль к выполнению работы.2. Открываем крышку бачка гидроусилителя и извлекаем сетчатый фильтр.3. Резиновой грушей или медицинским шприцем отбираем из него рабочую жидкость.4. Пассатижами сжимаем концы хомута и сдвигаем хомут по шлангу насоса ГУР. Ослабляем хомут и отсоединяем шланг от патрубка бачка. Закрепляем шланг, так чтобы из него не вытекала рабочая жидкость (или глушим шланг пробкой).
5. Аналогично отсоединяем от бачка второй шланг.
6. Потянув вверх, снимаем бачок с кронштейна.
7. Устанавливаем бачок в обратной последовательности и доливаем в него рабочую жидкость до необходимого уровня.
Шланги и трубопроводы ГУР
Для выполнения работы потребуются смотровая канава или эстакада, емкость объемом не менее 1 л для сливаемой жидкости и новая рабочая жидкость для гидроусилителя рулевого управления (с. 233, «Справочные данные»).Работа показана на примере автомобиля с двигателем 1,6 8V (К7М). На автомобиле с двигателем 1,6 16V (К4М) шланги и трубопроводы ГУР заменяют аналогично.
1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду.2. Удаляем из бачка гидроусилителя рулевого управления рабочую жидкость (см. тут).3. Снимаем переднее левое колесо (см. тут). Для удобства работы снимаем защиту картера двигателя (см. тут). Снимаем грязезащитный щиток с левой стороны (см. тут).
4. Ключом на 10 мм отворачиваем два болта крепления двух держателей трубопровода ГУР рулевого управления к подрамнику.
5. Снизу моторного отсека тем же ключом отворачиваем болт крепления держателя другой трубки ГУР к блоку цилиндров.
6. Шестигранным ключом на 6 мм отворачиваем болт крепления штуцеров трубок ГУР к рулевому механизму.
7. Подготавливаем емкость для отработанной рабочей жидкости. Отсоединяем трубки от рулевого механизма и через них сливаем рабочую жидкость из системы ГУР в подготовленную емкость.8. Ключом TORXT30 отворачиваем болт крепления трубки ГУР.
9. Накидным ключом на 10 мм отворачиваем второй болт крепления держателя трубки ГУР.
10. Рожковым ключом на 17 мм отворачиваем штуцер трубки от насоса ГУР.
11. Снимаем шланг высокого давления насоса ГУР.12. Пассатижами ослабляем хомут крепления подводящего шланга и сдвигаем его. Отсоединяем подводящий шланг (шланг низкого давления) от патрубка насоса ГУР
13. Аналогично отсоединяем этот шланг от бокового патрубка бачка ГУР……а также еще один шланг от нижнего патрубка бачка ГУР и снимаем шланги.14. Устанавливаем детали в обратной последовательности. кольца.
15. Заливаем рабочую жидкость и прокачиваем систему ГУР
1. Подготавливаем автомобиль к выполнению работы и вывешиваем передние колеса автомобиля.2. Проверяем уровень жидкости и при необходимости доливаем жидкость до нормы (см выше).3. Поворачиваем рулевое колесо из стороны в сторону, не запуская двигатель.4. Поворачиваем рулевое колесо в среднее положение, при необходимости доливаем рабочую жидкость в бачок гидроусилителя рулевого управления до нормы.5. Запускаем двигатель и повторно проверяем уровень жидкости. Если уровень жидкости в бачке понизился, доливаем ее до нормы.6. Прокачиваем систему, поворачивая рулевое колесо из стороны в сторону, не задерживая в крайних положениях.7. Устанавливаем передние колеса автомобиля в положение прямолинейного движения, глушим двигатель и устанавливаем автомобиль на землю.
8. После того, как двигатель остынет, проверяем уровень рабочей жидкости (см выше). При необходимости доливаем жидкость
16. Проверяем герметичность соединений шлангов и трубопровода. При течи жидкости в месте соединения устраняем неисправность: при течи из-под шланга — устанавливаем новый хомут или заменяем поврежденный шланг; неисправный трубопровод за меняем.
Рекомендуемое производителем
Процесс замены масла
Для этого не потребуются специальные инструменты, достаточно будет использовать подручные средства, имеющиеся у каждого в гараже.
- Откройте капот, там вы обнаружите бак, в котором находится смазочная жидкость для системы сервопривода. Доступ к нему преграждает патрубок системы вентиляции, его придется демонтировать. Для этого просто ослабьте хомуты на его краях при помощи крестовой отвертки или гаечного ключа (в зависимости от шляпки болта);
- Далее следует выкрутить винт, который удерживает бачек на корпусе, для того что бы приподняв его можно было поместить под бак емкость для слива отработки. Для этих целей сгодится обрезок пластиковой бутылки объемом не менее двух литров;
- После этого ослабьте хомуты на патрубках, идущих к бачку, и слейте в подставленную емкость всю имеющуюся внутри отработку;
- Сам бак после этого можно вынуть и отложить на время;
- Вернув емкость для отработки на прежнее место, следует направить в нее патрубки и совершить несколько полных оборотов руля в обе стороны. Это обеспечит полный слив отработанного масла из системы сервопривода;
- Отложенный бачек ГУР следует очистить от остатков масла и промыть его. Вместе с ним вымыть требуется и фильтр, расположенный на его горловине;
- Для промывки используется бензин, лучше всего опустить бак в тару с ним, перед этим выньте из горловины колбу сетки очищающей смазку. Тряпкой или щеткой удалите остатки масла со всех мест, где это возможно;
- После масляный бачек можно поставить на свое место, зафиксируйте его болтом к корпусу и подсоедините к нему патрубки, надежно притянув их хомутами;
- Далее влейте новое масло ГУР в систему, и совершите несколько оборотов руля в обе стороны, для того что бы система наполнилась смазкой;
- Проверьте заливаемый уровень масла в системе сервопривода, закрутите пробку и приступайте к последней процедуре;
- Следует завести автомобиль и проворачивать рулевое колесо, насос начнет прокачивать масло по системе ГУР, и смазка попадет в труднодоступные места. Далее снова проверьте уровень масла, он значительно снизится, поэтому потребуется еще раз его долить;
- Верните на место воздушный патрубок, который препятствовал снятию бачка, и процедура замены масла в гидроусилителе руля Рено Логан завершена.
Обратите внимание на цвет отработки, если он слишком темный, это может означать, что насос, прокачивающий смазочную жидкость по системе в скором времени выйдет из строя и его придется заменить. Во время работы, лопасти насоса изнашиваются и в масло попадают их мелкие частицы, которые и окрашивают его в темный цвет
Если вы не уверены в том, что сможете самостоятельно заменить смазочную жидкость в ГУР то в данном случае лучше обратиться в сервисный центр
Хотя как выяснилось, ничего сложного делать не придется, и любой автовладелец справится с заменой масла в системе сервопривода Логан без дополнительной помощи
Если вы не уверены в том, что сможете самостоятельно заменить смазочную жидкость в ГУР то в данном случае лучше обратиться в сервисный центр. Хотя как выяснилось, ничего сложного делать не придется, и любой автовладелец справится с заменой масла в системе сервопривода Логан без дополнительной помощи.
Основная информация
Рулевой гидроусилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

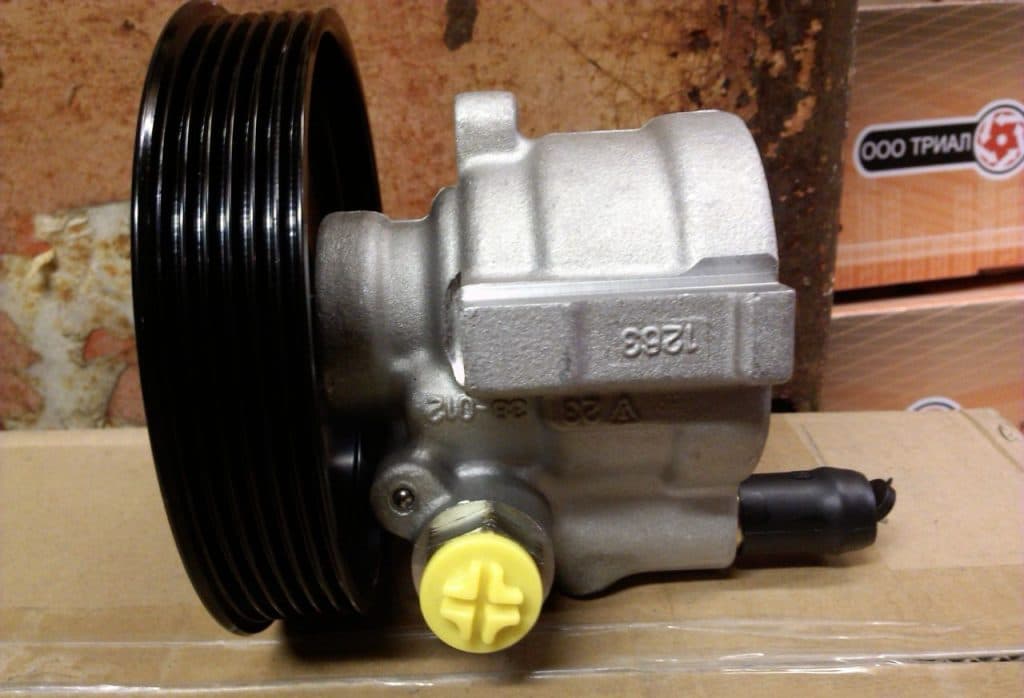

Насос гидроусилителя руля Рено Логан
Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Рено Логан, таких как:
- Высокая информативность;
- Небольшие затраты топлива;
- Удобство регулировки технических характеристик руководства;
- Высокий уровень надежности.
ГУР руля для автомобилей марки Рено Логан включает в себя такие основные элементы:
- Цилиндр. При помощи цилиндра проходит преобразование давления жидкости в передвижение поршня и штока.
- Насос. Благодаря этому устройству обеспечивается циркуляция функционирующей жидкости и давления.
- Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары.
- с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.
считается высокотехнологическим агрегатом, нагнетающим жидкость, под определенным давлением, в механизм руля и создает циркулирование жидкости в механизме руководства рулем. Сегодня довольно распространен пластинчатый насос рулевого гидроусилителя, потому как благодаря его низкой чувствительности к изнашиванию поверхностей и высокому коэффициенту полезного действия.
Установление гидроусилителя руля на Рено Логан является просто необходимым, потому как с помощью этого оборудования обеспечивается поворот руля. А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.
Проведение ремонта насоса
Из-за активного использования и больших нагрузок насос ГУР довольно часто нуждается в ремонте.
Для начала давайте рассмотрим основные причины, по которым насос гидроусилителя может сломаться:
- Неправильный монтаж, обслуживание или ремонт системы;
- Вытекание жидкости из системы;
- Завоздушивание системы;
- Накопление пыли и грязи в системе;
- Перегревание насоса;
- Использование неправильно подобранной жидкости;
- Перегибание масляных магистралей системы;
- Несвоевременное проведение замены жидкости.
Сложность проведения ремонта заключается только в том, что насос гидроусилителя руля для автомобиля марки Рено Логан не разбирается, а значит, в нем нет никаких крышек или стопорящих колец, но ремонтировать насос все же можно. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту. После этого нужно тщательно почистить его от грязи и пыли, а также осмотреть для обнаружения причины поломки. Причиной поломки может стать износ сальника, в таком случае его нужно заменить. При установлении сальника может нужно будет доработать валик.
Или же можно закрепить подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса. После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке
Какое масло заливать в renault
Конечно, каждый владелец Рено может сам решать, какое масло он считает наиболее подходящим для своего автомобиля, но мы все таки советуем следовать рекоммендациям производителя вашей машины. Концерн RENAULT рекоммендует заливать масло ELF, вот его и нужно лить.
Мы закупаем масло в металлических бочках непосредственно у производителя и гарантируем, что в вашем двигателе и КПП будет точно то масло которое рекомендует Renault. Из нашего опыта долгосрочного обслуживания машин Рено, которые работают в такси, а это пробеги двигателей порядка 400-500 т.км, мы можем утверждать, что
рекоммендации производителя не безосновательны.
Регулярная замена масла, на рекоммендуемое производителем позволяла избегать ремонта двигателя даже на таких больших пробегах.
Промывать двигатель перед заменой масла или нет, дело тоже сугубо личное. Но мы рекоммендуем однозначно промывать, причем промывкой MANNOL, так как опять таки из нашего опыта, указанная промывка спасла от ремонта не один уже «погибающий» двигатель и позволила значительно увеличить ресурс. Но все-таки решать вам.
Ниже написано какое масло необходимо заливать в двигатель, коробку передач, ГУР, редуктор и раздатку. Данные рекоммендации относятся ко всему модельному ряду Renault, разумеется за исключением редуктора и раздатки, которые есть не у всех.
Во время замены масла, мы проводим диагностику ходовой автомобиля по вашему желанию, это бесплатно. И при чем, в определенные периоды года, в нашем сервисе можно заменить масло двигателя бесплатно. (Посмотреть периоды бесплатной замены и стоимость масла с фильтром можно здесь.)
Самостоятельная замена масла в гидроусилителе руля.
Замена масла в двигателе ВАЗ-2114 своими руками Как правило, самостоятельно выполняют лишь частичную замену масла в гур, т.е. долив, когда произошла утечка в системе и нужно протянуть время до полноценного сервисного обслуживания. Тем не менее, автолюбитель с опытом обслуживания автомобиля может произвести замену и самостоятельно.
Замену масла в гидроусилителе можно разделить на несколько этапов:
- Оценка фактического уровня масла и его состояния (цвета и запаха). На этом этапе владелец принимает решение либо о доливе свежего масла к фактическому, либо о необходимости полной замены масла. В случае любых сомнений целесообразно обратиться к квалифицированным специалистам. Значительное сокращение уровня масла за короткий промежуток времени — безусловный повод обратиться к профессионалам для комплексной оценки состояния гидроусилителя.
- В случае полной замены — слив использованного масла (нюансы частичного долива рассмотрим позднее)
- Непосредственная замена масла в гур — заполнение бачка свежим маслом.
Инструкция по полной замене масла в гур.
Полная замена масла в гидроусилителе должна производиться с максимальным удалением отработанного масла. В «гаражных» условиях без специального оборудования это производят на автомобиле с «вывешенными» колесами (для свободного хода руля) в несколько этапов:
1. Снять крышку или заглушку с бачка ГУР и с помощью большого шприца удалить основной объем масла из бачка.
2. Демонтировать бачок, отсоединив все хомуты и шланги (действуйте аккуратно, в них остается значительное количество масла) и промыть ёмкость.
3. Свободный шланг рулевой рейки («обратка», не путать со шлангом насоса) направить в бутылку с горлышком подходящего диаметра и, интенсивно вращая руль по большой амплитуде, слить остатки масла.
Заливка масла производится через шланг, ведущий к насосу гидроусилителя, при необходимости с помощью воронки. После первого заполнения емкости, систему необходимо «прокачать» движением руля для распределения части масла по шлангам, и выполнить долив.
Частичная замена масла в гур.
Частичная замена масла в гидроусилителе руля производится схожим образом, но здесь особенно важен подбор масла «на доливку». В идеале использовать аналогичное ранее залитому, если у вас есть о нем информация. В ином случае неизбежно смешение разных видов масел, что в ряде случаев может иметь критичные для гидроусилителя последствия.
Как правило, допустима частичная (и, в идеале, кратковременная, до визита на сервис) замена масла в гур на трансмиссионное. Также можно отчасти ориентироваться на базовый цвет масла. С недавних пор производители стали придерживаться «своих» цветов при производстве масел для гидроусилителя и, в отсутствие другого варианта, цвет можно использовать в качестве ориентира. По возможности целесообразно доливать жидкость цвета, аналогичного залитому. Но, в особенно сложных ситуациях, допустимо смешивать желтое масло (как правило, это концерн Mersedes) с красным (Dexron), но не с зеленым (Volkswagen).
Выбирая между смешением двух разных масел для гидроусилителя и сочетанием «масло для гидроусилителя с трансмиссионным», имеет смысл выбрать второй вариант.
Как выбрать масло для ГУР
И при полной, и при частичной замене, следует строго придерживаться рекомендаций производителя по типу масла: синтетическое или минеральное. Если для мотора замена минерального масла синтетикой скорее работает в плюс, то замена масла в гидроусилителе руля, рассчитанного на «минералку», синтетическим может быть катастрофичной. В первую очередь это связано с наличием в гидроусилителе резиновых деталей, отсутствующих в моторе. Как правило, присадки из синтетического масла не рассчитаны на соседство каучука и быстро его разрушают.
Следует помнить, что частичный долив масла в критических ситуациях (например, при внезапной утечке масла из системы), позволяет отложить визит на станцию техобслуживания лишь на короткий срок. При возникновении подобной проблемы, оценка причин и устранение неисправности должны производиться как можно быстрее.
Своевременная замена масла в гур — достаточно простая, но абсолютная необходимая процедура. Выполняя плановую замену в условиях автосервиса, вы экономите время и гарантируете своему автомобилю действительно качественное сервисное обслуживание. Квалифицированная оценка состояния масла в гидроусилителе позволяет предупредить множество неисправностей или устранить их на раннем этапе, когда внешние проявления будут минимальны.
Какое масло заливается в гидроусилитель руля Рено Дастер
Какое масло заливать в гидроусилитель руля Рено Логан
Когда надо менять масло?
Замена масла в гидроусилителе руля, согласно рекомендациям производителя, должна осуществляться каждые 2 года или 40 тыс. километров пробега. Периодичность замены меняется в зависимости от возраста автомобиля. Так, модели 2006, 2007, 2008, 2009, 2010 годов выпуска требуют более частого прохождения ТО и замены смазывающей жидкости. У старых авто оптимальным сроком станет пробег в 25–30 тысяч километров. Что касается более «свежих» моделей 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска, то эти автомобили подлежат первой замене на отметке в 40 тысяч километров. А при покупке б/у автомобиля специалисты советуют сразу залить в ГУР новую смазку.
Если пренебречь рекомендациями производителя, то со временем ухудшится отзывчивость руля, а позже возникнут неисправности во всей системе рулевого управления автомобилем.
Проблемы могут возникнуть и до истечения рекомендованного срока замены жидкости. Например, когда смазка в бачке имеет насыщенный тёмный цвет, это сигнализирует о наличии в ней металлических частиц. Кроме того, такое масло пахнет горелым. Подобная жидкость подлежит моментальной замене. Также смазку следует поменять, когда транспортное средство достаточно долго не эксплуатировалось. Причиной является возникновение конденсата в системе гидравлического усиления руля, который в смешении с жидкостью образует эмульсию и способствует потере всех свойств смазки ГУРа.
Какое масло заливать?
Жидкости для ГУР делятся на три основных вида:
- Минеральные – состоят в основном из рафинированного масла и присадок, подходят для систем с большим количеством резиновых деталей, поскольку не оказывают на них агрессивного воздействия. Такие масла имеют низкую стоимость, но довольно короткий срок службы и часто образуют пену.
- Полусинтетические – изготавливаются из минеральных и синтетических веществ, имеют улучшенные характеристики, но достаточно сильно воздействует на прокладку системы ГУР.
- Синтетические – состоят из поливалентных спиртов, очищенного масла и специальных присадок. Такие жидкости работают намного эффективнее, более долговечны, устойчивы к воздействию коррозии и экстремальных температур, но отличаются высокой стоимостью и хуже воздействуют на ресурс резиновых деталей.
Масла для ГУР различаются не только по составу, но и по цвету:
- Красные – трансмиссионные жидкости Dexron для автоматических коробок передач, являются наиболее качественными.
- Желтый – такие масла используются чаще всего в гидроусилителях автомобилей Mercedes.
- Зеленый – многофункциональные и универсальные жидкости, но подходят только для механических коробок передач.
Производитель Рено Логан рекомендует заливать синтетические и полусинтетические жидкости типа Dexron 2. Однако, если автомобиль эксплуатируется в условиях больших нагрузок на рулевую систему и сильных перепадов температур, многие специалисты рекомендуют применять масла стандарта D3.
Можно использовать следующие жидкости:
Elf Renaultmatic D2
– минеральное трансмиссионное масло для автоматической коробки передач:
- Одобрено к применению Renault
- Обладает высоким индексом вязкости и очень низкой температурой застывания
- Термически и химически стабильно
- Защищает от износа и коррозии
- Совместимо с резиновыми уплотнениями
- Имеет низкую склонность к пенообразованию
Для замены жидкости для ГУР в Рено Логан сам производитель рекомендует использовать масло Elf Renaultmatic D2. Но, если по какой-то причине раздобыть его не получилось, возможно применение указанных ниже продуктов.
ELF Renaultmatic D3 SYN
– синтетическое трансмиссионное масло для автоматической коробки передач:
- Одобрено к применению Renault
- Предотвращает пенообразование
- Снижает трение и износ
- Долго сохраняет свои первоначальные свойства
- Не оказывает негативное воздействие на уплотнительные элементы
- Работает в широком диапазоне температур
- Защищает от коррозии
- Имеет высокий индекс вязкости
Нельзя использовать для автоматических трансмиссий первых выпусков Renault (MB, AD4, AR4, AD8).
ELF Elfmatic G3
– минеральное трансмиссионное масло для автоматической коробки передач:
- Обладает высокими противоизносными и антикоррозионными свойства
- Обеспечивает плавное переключение передач в широком температурном режиме
- Исключает вибрации и перегрузки при пуске в холодную погоду благодаря высокому индексу вязкости и низкой температуре застывания
- Предотвращает образование отложений
- Снижает трение
- Предупреждает образование пены
Mobil ATF 220
– минеральное трансмиссионное масло для автоматической коробки передач:
- Совместимо со всеми материалами уплотнений
- Препятствует образованию отложений
- Обеспечивает хорошее смазывание в широком температурном режиме
- Обладает противопенными свойствами
- Снижает трение и износ
- Защищает от коррозионного воздействия
Такие же свойства имеет и полусинтетическое масло для автоматических трансмиссий Mobil ATF 320
Liqui Moly Top Tec ATF 1100
– синтетическое масло для автоматических и механических трансмиссий:
- Работает при любых нагрузках в широком температурном режиме
- Защищает от коррозии
- Снижает трение и износ
- Химически устойчиво
- Стабильно к старению
Castrol ATF Dex II
– трансмиссионное минеральное масло для автоматической коробки передач:
- Обладает антикоррозионными, антифрикционными и противоизносными свойствами
- Совместимо с материалами уплотнений
- Термически стабильно
- Предотвращает образование отложений
Такими же свойствами обладает и полусинтетическое масло для автоматических трансмиссий Castrol Transmax Dex III
Какое масло заливать в гур рено логан
По рекомендациям производителя, стабильность и надежность оборудования узла гарантированно обеспечивают масла синтетического и полусинтетического состава, соответствующие стандартам D2 ATF и PSF. Эти жидкости для гидроусилителя отвечают требованиям вязкости и плотности, а их характеристики сохраняются в температурном режиме до -36°C.
На заводе в ГУР Рено Логан залит состав ELF RENAULTMATIC D2. Его же руководство по эксплуатации и ремонту рекомендует использовать при последующих обслуживаниях системы.
ELF RENAULTMATIC D2
При использовании автомобиля в условиях, влекущих за собой повышенную нагрузку рулевого управления, в случае эксплуатации в условиях экстремально низких и экстремально высоких температур, а также при постоянных температурных скачках, желательно вливать составы, соответствующие стандарту D3.
Некоторые водители используют масло Elf Renault Matic G3. Однако по поводу целесообразности замены масел класса D3 веществами стандарта G3 в системе гидроусилителя Logan единого мнения нет, поскольку некоторые отмечают, что ГУР стал работать лучше, а некоторые жалуются на ухудшение.
Elf Renault Matic G3
Среди аналогов допускается использование масел Mobil ATF с маркировкой 220 или 320, Liqui Moly ATF 1100, Castrol ATF группы D2 или D3.
Liqui Moly ATF 1100
Обратите внимание, что смешивать масла разных типов категорически нельзя, поскольку из жидкости образуется пена, которая отрицательно влияет на работу гидроусилителя, вплоть до полной его неисправности. Castrol ATF D3
Castrol ATF D3
