Рено Логан пыльник левый и правый шруса внутренний и наружный

Замена чехла и подшипника внутреннего шарнира переднего привода левого колеса Renault Logan, Sandero

Работу проводим при повреждении чехла, а также при замене подшипника чехла шарнира. Снимаем привод переднего левого колеса (см. «Снятие приводов передних колес»).

Зажимаем вал привода в тиски с накладками губок из мягкого металла.

Щипцами для снятия стопорных колец снимаем стопорное кольцо.
Помечаем положение трехшиповика относительно вала.

Нанося удары по торцу трехшиповика через выколотку из мягкого металла, сбиваем с вала трехшиповик…

…и снимаем его.

Выколотка не должна передавать усилие на ролики трехшиповика во избежание их повреждения.

Бокорезами перекусываем хомут крепления чехла…

…и снимаем грязезащитный чехол в сборе с держателем.
Снимаем с чехла его держатель.

Осматриваем ролики и игольчатые подшипники трехшиповикa. Ролики трехшиповика должны вращаться на игольчатых подшипниках свободно, без заеданий. Задиры, вмятины, трещины, следы коррозии не допускаются – такой трехшиповик заменяем новым.

В том случае, если сальник подшипника чехла пропускает масло из коробки передач или неисправен сам подшипник (люфт или заедание в подшипнике), его необходимо заменить.

Для этого устанавливаем вал привода в тиски так, чтобы подшипник опирался на губки тисков через грязеотражатель сальника.

Нанося удары молотком через деревянный брусок в торец вала…

…спрессовываем подшипник в сборе с сальником…
…и снимаем с вала грязеотражатель.

Надеваем на вал новые грязеотражатель и подшипник в сборе с сальником.

Запрессовать подшипник можно только на прессе, так как при запрессовке ударным методом можно повредить подшипник и его сальник. Для правильного расположения на вале подшипник должен быть напрессован на него так, чтобы расстояние между торцевыми поверхностями подшипника и вала составляло 118±0,2 мм. Для этого необходима оправка, которую можно изготовить из отрезка трубы с наружным диаметром 30 мм, внутренним – 26 мм, и длиной 118±0,2 мм.

Надеваем оправку на вал…
…и на прессе запрессовываем подшипник до тех пор, пока конец оправки не расположится заподлицо с торцом вала. Надеваем на вал новый чехол шарнира и крепим его к наружному кольцу подшипника новым хомутом.

Напрессовываем на вал трехшиповик в помеченное перед снятием положение и фиксируем его на валу стопорным кольцом. Надеваем на чехол держатель.

Универсальные ленточные хомуты для крепления чехла ШРУСа:

1 — хомут крепления чехла на корпусе шарнира;

2 — хомут крепления чехла на вале привода

Как Поменять Пыльник Шруса На Рено Логан

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Когда нужно осуществлять замену?

Шрус правый рено логан

Важные моменты

В приведённой выше инструкции наглядно описан процесс замены наружного пыльника на левом ШРУСе автомобиля Рено Логан. Последовательность действий при замене правого наружного пыльника будет такой же, за исключением одного нюанса: его размеры будут другими. Правый пыльник на 2 см длиннее левого, а его диаметр на 1.5 см меньше. То есть левый и правый пыльники на Рено Логан не являются взаимозаменяемыми, и об этом нужно помнить, приобретая их в магазине.

По наблюдениям автолюбителей, наружные пыльники на автомобилях после рестайлинга служат немного дольше, хотя конструкция самих ШРУСов никаких принципиальных изменений не претерпела

А следовательно, последовательность замены пыльников на машинах после рестайлинга осталась такой же.
Сбивая внутреннюю обойму ШРУСа зубилом, необходимо проявлять крайнюю осторожность, так как это очень хрупкая деталь. Оптимальный вариант: нанести три несильных удара в трёх точках обоймы, которые располагаются под углом в 120° относительно друг друга. Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки

А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.

Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки. А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.

Это интересно: Как получить выгоду при покупке запчастей?

Как видно из этой статьи, изношенный внешний пыльник влечёт за собой износ ШРУСа, замена которого — дело долгое и трудоёмкое. Рекомендация может быть только одна: пыльники нужно регулярно, не реже одного раза в месяц, осматривать на предмет потёртостей, трещин и потёков смазки. При первых же признаках износа их следует менять. В противном случае придётся менять ещё и ШРУСы, а они стоят намного дороже.

Копирайтер с пятилетним стажем.

Тонкости замены наружного пыльника ШРУСа Рено Логан: шаг за шагом

От своевременности проведенных работ зависит ресурс наружного шарнира. При обнаружении упомянутых выше симптомов действуйте следующим образом (рассмотрим на примере правого колеса):

  1. Подготовьте инструмент для замены неисправного узла. Вам потребуется:
    1. Тканевые перчатки для защиты рук.
    2. Набор ключей и головок.
    3. Отвертки с различными типами жал.
    4. Плоскогубцы (губки должны быть тонкими). Как вариант, используйте утконосы.
    5. Новые пыльники или ШРУС (в зависимости от того, что меняется).
    6. Специальное устройство для демонтажа стопорных колец (съемник).
    7. Фломастер.
    8. Дополнительное оборудование. При установке нового пыльника наружного шарнира Рено может потребоваться зубило, молоток, смазка и башмаки для фиксации автомобиля.
  2. Скручивайте болты правого колеса, поднимайте передок домкратом и снимайте колесо Рено.

  3. Демонтируйте привод и отражающую грязь шайбу (находится на хвостовике кожуха шарнира).
  4. Демонтируйте хомут, удерживающий защитный кожух шарнира. Далее отгибайте усик и беритесь за зажим с помощью утконосов или плоскогубцев.
  5. По такому же алгоритму демонтируйте малый хомут пыльника наружного шарнира.
  6. Снимайте кожух «гранаты».
  7. Доставайте из кожуха распирающую пружинку в комплекте со специальной шайбой.
  8. Разделяйте пружинку и упорную шайбу. Осмотрите состояние эти узлов. Наличие повреждений (деформаций, изгибов) свидетельствует о необходимости установки новой детали.
  9. Снимайте кольцо, фиксирующее ступицу шарнира, а далее разгибайте его с применением утконосов или съемника. Итоговая задача такой работы — вывести устройство из специальной проточки вала.
  10. Перемещайте ступицу и ролики по шлицам, после чего демонтируйте ступичную часть.
  11. Снимайте старый и поврежденный чехол, после чего ставьте новый правый пыльник на шарнир. Будьте внимательны с кольцевым выступом — он должен четко попасть в проточку вала. В противном случае через 1-2 тысячи километров придется снова делать замену.

  1. Производите напрессовку ступицы одновременно с роликовым механизмом на вал. Для упрощения задачи используйте головку подходящего диаметра, которая должна быть в подготовленном к работе наборе. Проследите, чтобы метки были совмещены друг с другом (вы их ставили в процессе демонтажа). Возвращайте на место фиксирующее кольцо.
  2. Наружное устройство (правый пыльник шарнира) наполняйте смазывающим составом на 50%. Вторую половину смазки закладывайте в корпус ШРУСа. Не переусердствуйте — суммарный вес смазывающего состава не должен превышать 134 грамм (при минимальном пределе в 114 грамм). Отклонение от требуемого уровня в большую или меньшую сторону запрещено.
  3. Возвращайте демонтированную ранее пружинку и шайбу в корпус шарнира, и ставьте его на ступичные ролики. Далее надевайте на корпус пыльник. Оцените положение кольцевого выступа — он должен быть расположен точно в проточке корпуса ШРУС.
  4. Выдавливайте лишний воздух, который скопился в правом шарнире Рено. Для этого поднимайте широкий край чехла и устанавливайте под него круглый стержень.
  5. Смещайте элементы шарнира так, чтобы добиться расстояния в 19 см между хвостовиком ШРУС и торцевыми элементами малого пояса. При выполнении работы следите за стержнем — он должен располагаться все это время под пыльником. Заканчивайте работу, когда убедитесь в отсутствие воздуха внутри. В противном случае высок риск нарушения целостности защитного кожуха в процессе эксплуатации.
  6. Доставайте стержень из-под края пыльника, после чего фиксируйте правый пыльник при помощи хомутов. Проследите, чтобы элементы ШРУС были неподвижны.
  7. Последующую сборку выполняйте по обратному алгоритму. Вот и все, работа готова.

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

  1. Вывешиваем автомобиль подъемником на требуемую высоту.
  2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
  3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
  4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
  5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
  6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
  7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
  8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
  9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

Схема замены наружного шруса:

  • Первым делом необходимо снять привод автомобиля.
  • Пыльник отгибается в сторону, откуда он не будет мешать.
  • По стопору следует стучать молотком, так как стопорная внутренняя система из металлического кольца крепко держит шарнир.
  • После того, как ШРУС выпал, следует осмотреть кольцо, при поломке — заменить.

Комплект наружной гранаты включает два кольца: выбрать следует то, что подходит по диаметру снятому. Новая граната надевается после установки кольца на вал.

Поломки и неисправности детали могут возникать из-за ударов. Это касается как внутренней полости, так и самой обоймы. Кроме того, частыми причинами выхода из строя наружного ШРУСа могут стать:

  • Разлом сепаратора;
  • Ржавчина и пыль на шариках.

Наличие повреждения можно заподозрить по таким признакам, как щелчки и хруст во время движения при поворотах руля. При езде по прямой проблема отсутствует.

Замена пыльника наружного ШРУСа выполняется таким образом:

  • Авто ставится на подъёмник, гайки приводов немного ослабляются.
  • Передние колёса ставятся на домкрат, их следует снять.
  • Снимается картерная защита.
  • Пластиковая ёмкость для масла из коробки передач устанавливается под отверстие слива, жидкость полностью сливается.
  • Со ступицы снимается рулевая тяга.
  • Крепления шаровой опоры откручиваются.
  • Ступица извлекается из своего штатного места.
  • Снимаются болты, являющиеся креплением пыльника.
  • Привод и ШРУС извлекаются.
  • Внутренняя обойма ШРУСа удаляется из вала.
  • Хомут на резиновом внутреннем пыльнике ослабляется и снимается.
  • Пластиковый пыльник рядом с сальником и подшипником тоже извлекается.
  • Внешний пыльник разрезается после снятия хомутов и удаляется.

После этого устанавливаются новые элементы, а при большом износе делают также замену сальника. Сбор выполняется в обратном порядке.

Сейчас читают: Ремонт Renault Logan : Диагностика неисправностей бортового электрооборудования

Внимание! Замена внешнего пыльника наружного ШРУСа с правой и левой стороны проводится идентично, с той лишь разницей, что размеры их несколько отличаются: правый больше на 2 см в длину и на 1,5 см — в диаметре

ОБРАТНАЯ СБОРКА

Установите на вал трипоид, в этом вам поможет молоток и деревянная опора. Потом установите весь привод ШРУСа на место, закрепив внутренний пыльник тремя болтами к КПП. Ступицу оденьте на место, закрепите рулевую тягу на ступице. Все гайки закрутите, но не затягивайте. Наконец. Установите защиту картера на место и залейте масло в трансмиссию.

Важно!Затягивайте гайки только после того, как опустите машину на землю. Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину

Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину.

Совет!После окончания работы необходимо «раскачать» машину. Система подвески встанет на свои места.

ПОЧЕМУ НЕЛЬЗЯ ЗАТЯГИВАТЬ ЭЛЕМЕНТЫ ПОДВЕСКИ НА ПОДНЯТОЙ МАШИНЕ

Главная причина в том, что рабочее положение подвески «Рено-Логан» примет, когда машина стоит на ровной поверхности в нагруженном состоянии. В воздухе элементы подвески находятся не под рабочими углами друг относительно друга. В таком случае в момент, когда машина примет «рабочее» положение и поедет, узлы подвески начнут испытывать дополнительную нагрузку.

Снятие наружного шарнира, замена грязезащитного чехла Рено Дастер

Работу проводим при замене шарнира или его чехла. Снимаем привод заднего колеса (см. Снятие приводов задних колес). Очищаем корпус шарнира и чехол от грязи. Располагаем привод на верстаке.

Направив лезвие плоской отвертки в стык замка большого хомута, наносим удары молотком по рукоятке отвертки.

Раскрыв замок, снимаем хомут.

Отверткой разжимаем замок малого хомута…

Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира. Зажав вал в тиски…

…выколоткой из мягкого металла сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы.

Снимаем наружный шарнир с вала.

Снимаем грязезащитный чехол с вала.

Поддев отверткой стопорное кольцо…

…вынимаем его из проточки на валу. Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине. Продуваем шарнир сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются – такой шарнир заменяем. Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал новый чехол шарнира. Устанавливаем в проточку вала новое стопорное кольцо. Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки. Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал. Проверяем фиксацию обоймы шарнира стопорным кольцом. Проверяем подвижность шарнира – он должен перемещаться без заеданий. Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира. Закрепляем чехол шарнира новыми хомутами. Конструкция заводских хомутов не позволяет установить их в условиях не специализированного автосервиса. В этом случае можно, например, воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.

Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода.

Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут. Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону. Проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла. Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута. Устанавливаем привод заднего колеса в обратной последовательности.

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Когда нужно осуществлять замену?

Непосредственная замена пыльника

Замена внутреннего пыльника ШРУС продолжается на уже снятом приводе. Для этого средняя часть оборачивается ветошью, чтобы избежать повреждений и деталь аккуратно зажимается в тисках.

Сначала снимаем трипод внутренней части, он зафиксирован кольцом, которое легко снимается любым инструментом на разжим. Сам привод желательно демонтировать при помощи съемника, но это можно сделать и при помощи небольшого зубила несильными ударами с нескольких сторон. Для этого сам трипод оборачивается скотчем или тканью, чтобы при ударах и падении его кольца не выскочили. Хомут пыльника удаляется, после чего снимается и сам пыльник.

Для установки нового пыльника убираем подшипник и производим замену сальника пыльника ШРУСа. Старый пластмассовый сальник просто разбивается молотком и при помощи зубила удаляется с посадочного места. Далее снимается подшипник, что тоже лучше делать при помощи съемника. Если этого приспособления нет, придется снова прибегнуть к помощи молотка и зубила, аккуратно сбивая подшипник с оси. При ударах  нельзя попасть по посадочному кольцу (внутренней кромке) подшипника, поскольку это приведет к утечке масла и быстрому выходу шарнира угловых скоростей из строя.

Сборка осуществляется в обратном порядке. Сначала с небольшим усилием ставим на место пластмассовый сальник. После этого устанавливаем сам пыльник, для чего потребуется трубка внешним диаметром 30 мм, внутренним 26 мм, длина не менее 200 мм. С ее помощью металлическое основание пыльника легкими ударами молотка ставим на место. При этом резиновая часть должна войти в пластмассовый сальник.

При помощи головки на 22 на место забиваем трипод, после чего устанавливаем стопорное кольцо. Перед установкой пыльника его внешнюю часть смазываем трансмиссионным маслом.

Подготовка к замене гранаты

Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.

Результат всех стараний

Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.

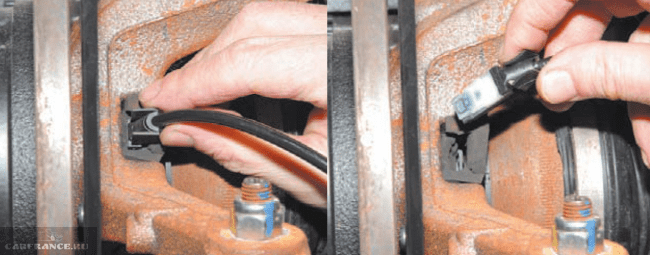

Двухпроводной электрический разъём

Сожмите лепестки разъёма и отсоедините его от кулака.

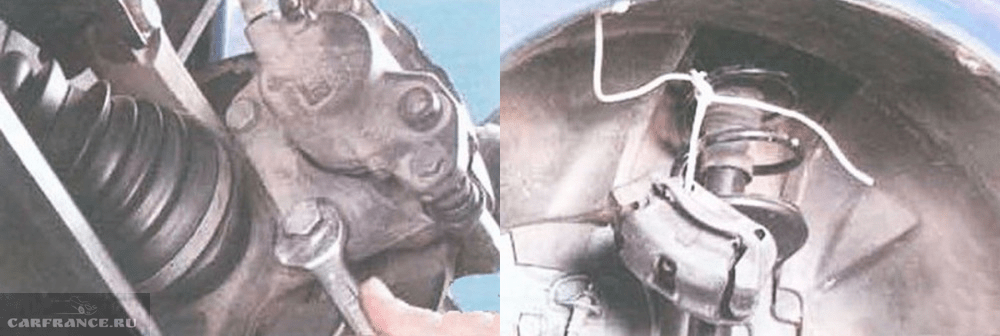

Долой суппорт

Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.

Временно избавились от суппорта

Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.

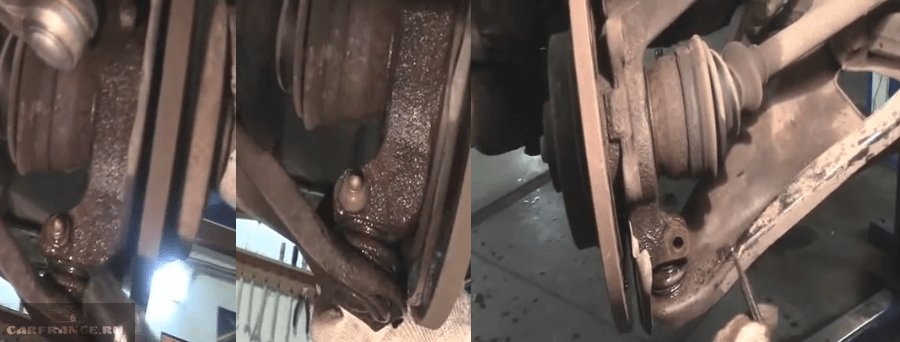

Разъединяем кулак и рычаг подвески

При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.

Снизу кулак стянут одним винтом

Попробуйте теперь надавить на рычаг подвески сверху – палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку

Но важно не переусердствовать!

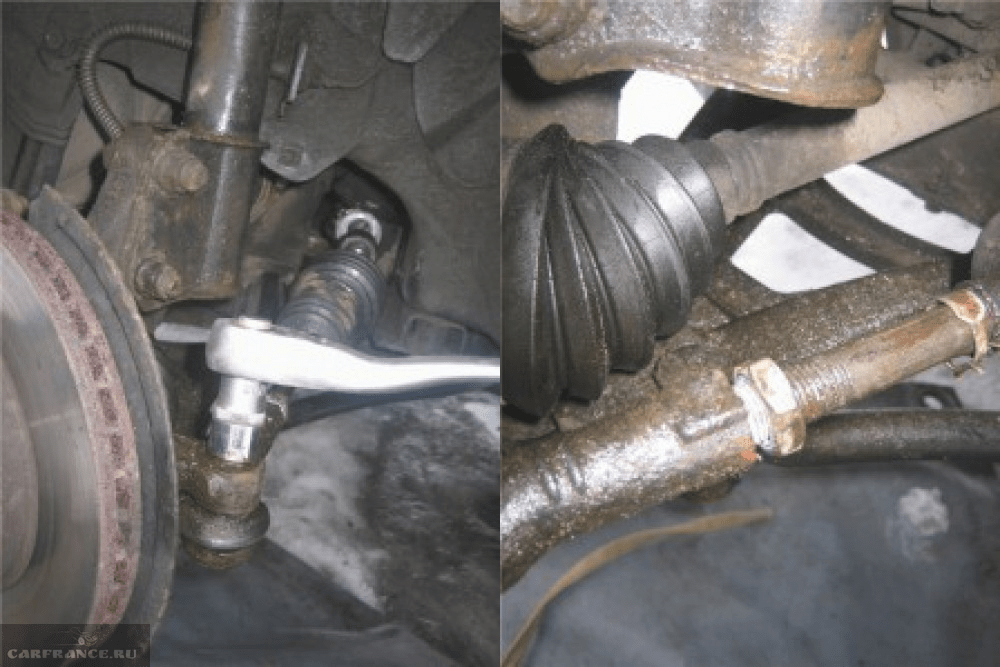

Откручиваем рулевой наконечник

Надо отвернуть две гайки: одну – на шпильке наконечника, вторую – на рулевой тяге. Гайку на тяге только ослабляют (см. фото).

Два отдельных элемента крепления

В первом случае нужен ключ «на 16», во втором – «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.

Наконечник почти что снят

Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.

Это интересно: Замена масла в коробке Рено Дастер: рассказываем главное

ОБРАТНАЯ СБОРКА

Установите на вал трипоид, в этом вам поможет молоток и деревянная опора. Потом установите весь привод ШРУСа на место, закрепив внутренний пыльник тремя болтами к КПП. Ступицу оденьте на место, закрепите рулевую тягу на ступице. Все гайки закрутите, но не затягивайте. Наконец. Установите защиту картера на место и залейте масло в трансмиссию.

Важно!Затягивайте гайки только после того, как опустите машину на землю.

Заканчиваем тем, что одеваем колеса, закручиваем гайки и ставим машину.

Совет!После окончания работы необходимо «раскачать» машину. Система подвески встанет на свои места.

ПОЧЕМУ НЕЛЬЗЯ ЗАТЯГИВАТЬ ЭЛЕМЕНТЫ ПОДВЕСКИ НА ПОДНЯТОЙ МАШИНЕ

Главная причина в том, что рабочее положение подвески «Рено-Логан» примет, когда машина стоит на ровной поверхности в нагруженном состоянии. В воздухе элементы подвески находятся не под рабочими углами друг относительно друга. В таком случае в момент, когда машина примет «рабочее» положение и поедет, узлы подвески начнут испытывать дополнительную нагрузку.

Замена пыльника внутреннего шруса

Поддев шлицевой отверткой, снимите декоративную крышку закрывающую колесные болты. Далее очистите грязь со ступичной гайки и обработайте проникающей смазкой.

Попросите помощника нажать на педаль тормоза и ослабьте ступичную гайку. Гайка под головку на тридцать.

Установите выколотку в торец привода и ударив молотком сдвиньте привод с места. Это нужно для того чтобы в дальнейшем без проблем достать ШРУС с кулака.

Поддомкратьте и снимите колесо. Далее установите подставку и уберите домкрат.

Очистите болт крепежа пальца шаровой и нанесите проникающую смазку.

Открутите гайку болта и выбейте его с помощью выколотки. Гайка и головка болта под ключ на шестнадцать. Болт нередко закисает в посадочном месте, поэтому разработайте его покрутив за головку вправо-влево, а затем вынимайте.

Забейте клин в зазор куда входит палец шаровой, и с помощью монтажки выжмите палец из кулака. Монтажный рычаг лучше всего упереть в стабилизатор и подрамник.

Оденьте колпачок на пыльник шаровой чтобы не повредить его при дальнейшей разборке.

Достаньте ШРУС из кулака и снимите привод в сборе. Привод к коробке одевается на шлицы, как правило, он легко снимается, потянув на себя от руки. Если привод не идет, то выжмите его монтажкой уперевшись в корпус.

Для удобства работы зажмите привод в тиски и перекусите хомуты крепящие пыльник.

Скиньте пыльник и снимите чашку трипоида.

Перережьте пыльник ножом и уберите его с вала. Далее вытрите на валу всю старую смазку и смойте остатки очистителем.

Обмотайте изолентой трипоид чтобы при демонтаже не растерять иголки с подшипников.

Сделайте метку как стоял трипоид и снимите стопорное кольцо с помощью щипцов.

Снимите трипоид с вала. Если от руки не получилось снять, то допустимо слегка постучать по внутренней обойме.

Очистите вал от грязи и смазки, а также помойте чашку трипоида. Во время мойки чашки посмотрите чтобы пружинка внутри была целая.

Положите свежую смазку в чашку. На внутренний правый ШРУС нужно использовать 120 грамм.

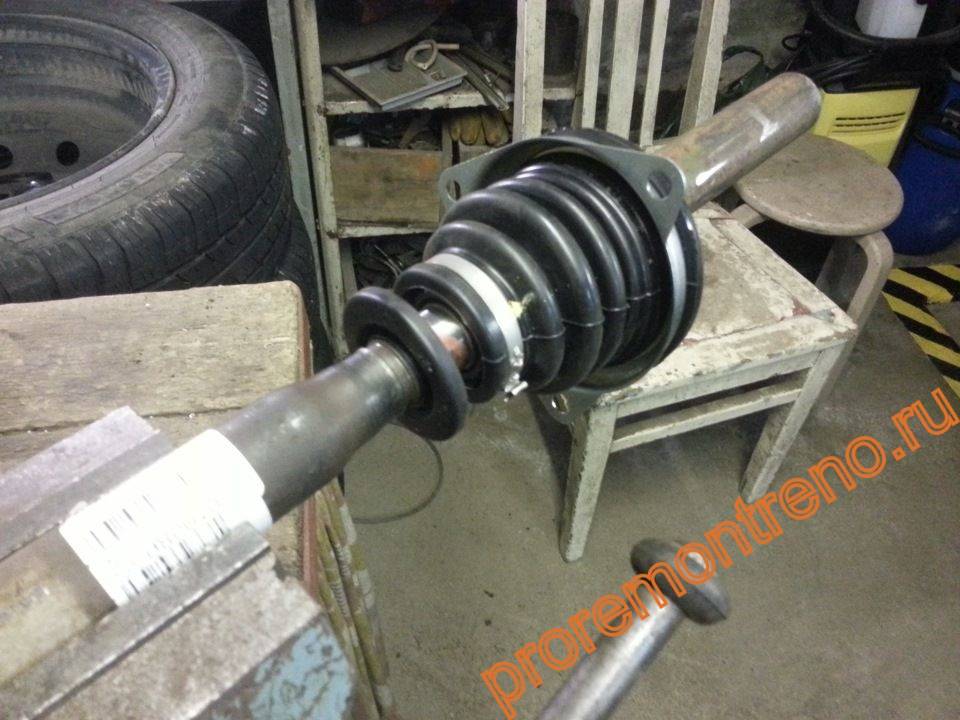

Установите пыльник так, чтобы он попал в паз на приводном валу. На самом пыльнике внутри есть насечки.

Поставьте трипоид по метке и закрепите стопорным кольцом.

Поверните пыльник, чтобы он совпал выемками под трипоид и зафиксируйте, затянув маленький хомут клещами.

Остатки смазки выдавите в пыльник и оденьте чашку.

Наденьте пыльник на чашку и затяните хомут клещами. Хомут нужно затянуть в таком положении, чтобы размер от торца чашки до конца пыльника был 190 мм. Лучше попросить помощника нажать на чашку, чтобы сжать пружину и затем зафиксировать хомут.

При сборке обратите внимание на несколько нюансов:

  • Очистите место прилегания внешнего шруса к ступичному подшипнику и обработайте медной смазкой.
  • Оцените состояние болта крепления шаровой опоры, резьба может быть вытянута или побита. Если болт изношен, то его нужно обязательно заменить. Идет он по артикулу 77 03 034 114.
  • Резьбу старого или нового болта крепежа шаровой нужно обработать медной смазкой.
  • Очистите и обработайте медной смазкой шлицевую часть, куда одевается внутренний ШРУС.
  • Оцените состояние уплотнительного кольца правого привода на валу выходящему из коробки и при необходимости замените его.
  • Ступичную гайку затяните с усилием 280 Нм.

Подготовка к замене гранаты

ПРОЦЕСС ЗАМЕНЫ

ПРОЦЕСС ЗАМЕНЫ

Срок службы и осмотр шаровой

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

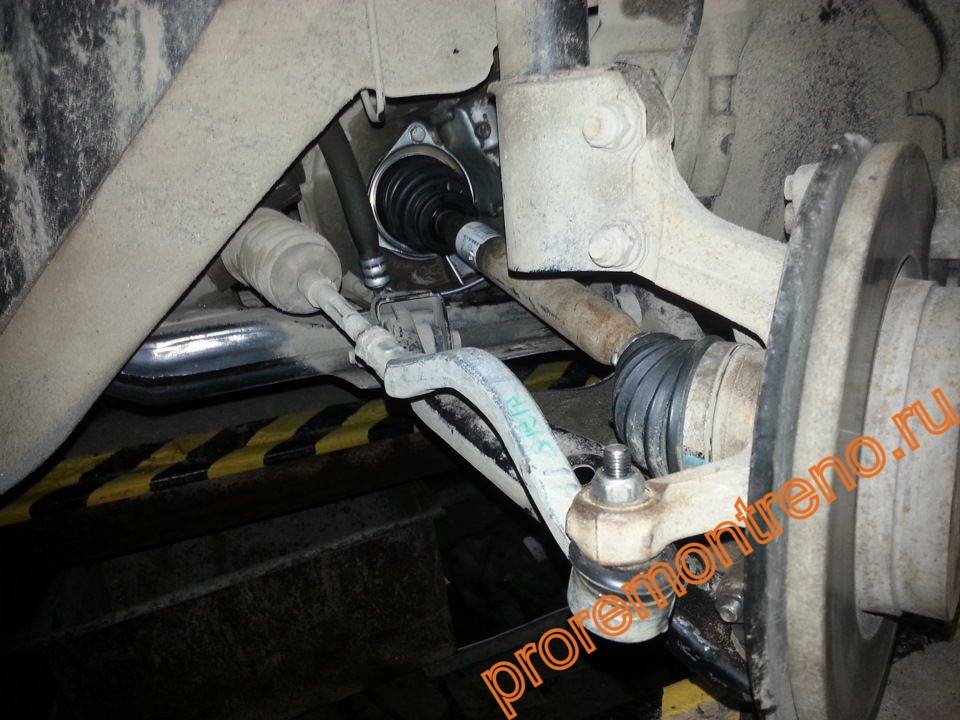

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников. Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения

Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа

Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности

Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части

Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности

Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Замена пыльника наружного шруса рено дастер правый передний привод

Рено Дачия Дастер. Замена шарниров равных угловых скоростей

Замена шарниров равных угловых скоростей (ШРУС)

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порваны защитные чехлы, то такой шарнир необходимо заменить. Разбирать наружный шарнир (типа Бирфильд) привода переднего колеса практически не имеет смысла. Эта работа весьма трудоемкая, а при порванном чехле попавшая в шарнир грязь быстро приводит детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение – заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира привода правого переднего колеса (типа Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван. Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток, съемник для стопорных колец. 1. Снимите привод переднего колеса в сборе 2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир привода колеса должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Замените деформированный вал.

3. Для замены наружного шарнира или его чехла разъедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

4. Аналогично снимите малый хомут крепления чехла.

5. Сдвиньте защитный чехол с корпуса шарнира…

6. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца. 7. Снимите наружный шарнир со шлицев вала. ПРЕДУПРЕЖДЕНИЕ Разборка наружного шарнира не допускается. 8. Снимите стопорное кольцо, выведя его отверткой из проточки вала. ПРИМЕЧАНИЕ При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

9. Снимите с вала привода защитный чехол. ПРИМЕЧАНИЕ При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве (135±6) г: в шарнир заложите (70±3) г, а в чехол – (65±3) г.

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

12. Для снятия внутреннего шарнира привода правого переднего колеса снимите хомуты крепления чехла шарнира к его корпусу…

14. Отсоедините от привода корпус внутреннего шарнира.

15. Разожмите съемником стопорное кольцо ступицы шарнира…

16. …и снимите кольцо, выведя его из проточки вала.

Для наглядности из шарнира удалена смазка.

17. Снимите со шлицев вала ступицу с роликами…

18. …и снимите с вала защитный чехол. ПРИМЕЧАНИЕ При установке шарнира защитный чехол замените новым. Обычно он входит в комплект нового шарнира. 19. Промойте все металлические детали керосином до полного удаления старой смазки.

20. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой в количестве (145±6) г: в шарнир заложите (100±3) г, а в чехол – (45±3) г. ПРИМЕЧАНИЕ При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4. 21. Соберите внутренний шарнир привода правого переднего колеса в порядке, обратном разборке. 22. После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты – на чехлах. В противном случае замените хомуты.

  • Ауди а4 б6 замена заднего ступичного подшипника



  • Как снять форсунки на мазде демио



  • Как снять руль ниссан пульсар



  • Замена задней подушки geely mk cross



  • Замена коренного сальника тойота филдер

— собираем привод и устанавливаем его на автомобиль

Набиваем трехшиповик на вал используя головку или отрезок трубы подходящего диаметра.


Набиваем трехшиповик на вал по шлицам, легким постукиванием молотка по оправке

Фиксируем стопорным кольцом. Вставляем внутренний ШРУС левого привода трехшиповиком в коробку передач, а внешний ШРУС в ступицу колеса. Прикрепляем пыльник ШРУСа к коробке передач тремя болтами.

Следует отметить, что если была обнаружена течь масла под сальник привода или затрудненное вращение подшипника то придется заменять подшипник вместе с сальником. Эта процедура потребует специальное оборудование, а именно пресс для напрессовки подшипника на вал.

Источники

  • https://TrueScooters.ru/transmissiya/zamena-pylnika-shrusa-reno.html
  • https://razborov.net/renault/zamena-levogo-vnutrennego-pyl-nika-shrusa-reno-logan.html
  • https://ZamenaRenault.ru/logan/podveska-i-rulevoe/palnik-shrusa.html
  • https://loganlogan.ru/articles/reno-logan-pylnik-levyj-i-pravyj-srusa-vnutrennij-i-naruznyj.html
  • https://AvtoKart.ru/diagnostika-i-remont/pylnik-levogo-shrusa-reno-logan.html
  • https://NewLogan.ru/zamena-pylnika-vnutrennego-levogo-shrusa-reno-logan.html
  • https://ProRemontReno.ru/logan/podveska/pylnik-shrusa.html

Замена пыльника внутреннего шруса

Замена без снятия ШРУСа

Для того, чтобы выполнить данную процедуру, понадобятся определенные навыки, знания. На самом деле, процесс известен тем, что он неудобен. Придется вновь пользоваться рожковыми ключами, съемниками и другим инструментом. Возможно, понадобится помощь второго человека.

Не стоит забывать о роли хомутов. Учитывая, что сам шарнир сниматься не будет, пыльник придется хорошенько промазать маслом для того, чтобы он качественно скользил. Это поможет избежать трудностей на финальном этапе работ. Что касается снятия старого пыльника, то сделать это очень просто, ибо при помощи ножа его можно просто порезать.

Многих интересует вопрос цены. Купить пыльник можно за разные деньги. Если вопрос качества стоит не на первом месте, тогда достаточно будет потратить 500 рублей. Когда необходим действительно качественный продукт, тогда придется выложить до 2000 рублей.

https://youtube.com/watch?v=q_gOpz445tg

Замена без снятия ШРУСа

Для того, чтобы выполнить данную процедуру, понадобятся определенные навыки, знания. На самом деле, процесс известен тем, что он неудобен. Придется вновь пользоваться рожковыми ключами, съемниками и другим инструментом. Возможно, понадобится помощь второго человека.

Не стоит забывать о роли хомутов. Учитывая, что сам шарнир сниматься не будет, пыльник придется хорошенько промазать маслом для того, чтобы он качественно скользил. Это поможет избежать трудностей на финальном этапе работ. Что касается снятия старого пыльника, то сделать это очень просто, ибо при помощи ножа его можно просто порезать.

Многих интересует вопрос цены. Купить пыльник можно за разные деньги. Если вопрос качества стоит не на первом месте, тогда достаточно будет потратить 500 рублей. Когда необходим действительно качественный продукт, тогда придется выложить до 2000 рублей.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
