Снятие радиаторной решетки на Рено Дастер

Устройство защитного элемента

Сетка, устанавливаемая в бампере, — это обычная алюминиевая сеточка, которую при желании можно окрашивать в различные цвета. Кроме того, в зависимости от предпочтений владельца, сетку можно приобрести с ячейками-отверстиями разной величины. На главную защитную функцию все эти различия не влияют, они являются только декоративным украшением.

Сеточка, обладающая крупными отверстиями, чаще всего устанавливается на больших воздухозаборниках, а мелкая — в решётке радиатора как дополнительный элемент декора. Для того чтобы произвести установку аккуратно, следует руководствоваться несколькими правилами:

• бампер и решётку предпочтительнее снять, что облегчит работу;
• отсутствие демонтажа главных элементов увеличит время, потраченное на установку.

Как снять решетку радиатора на Шевроле Круз?

Верхняя решетка

1). Открываем капот.

2). Выкручиваем 8 винтов (см. фото).

Нижняя решетка

2). Для снятия нижней решетки откручиваем 4 винта (см. фото).

Как снять решетку радиатора Нива Шевроле?

Вам понадобиться:

• Ключ «на 8»;
• Отвертка;

1). Открываем капот автомобиля.

2). Выворачиваем 3 верхних и 2 нижних крепления облицовки радиатора.

3). Снимаем решетку радиатора.

Как снять решетку радиатора на Форд Фокус 2

1). Открываем капот.

2). Снимаем крепления щитка направления воздуха.

3). Откручиваем крепления элемента к каркасу двигателя аналогичным образом. После этого отсоединяем решетку, выводя ее из специальных пазов в бампере.

4). Отсоединяем ее от замка привода. Для этого нужно будет приложить немного усилий, после чего решетка легко снимается со своего места.

Видео

Задача № 1: бампер

Как выяснилось опытным путем, радиаторная решетка не снимается, пока на месте стоит бампер, поскольку они представляют собой единую конструкцию. Для ее демонтажа предпринимаются следующие действия.

• Открывается капот. Сверху, на месте его примыкания к корпусу, по два с обеих сторон от замка, расположены болты, которые следует выкрутить ключом на 30;
• В колесной арке и снизу, под ПТФ с обоих боков расположены крепежи. Для их снятия потребуется ключ-«двадцатка»;
• Снизу, рядом с днищем, на морде бампера есть еще 5 болтов, которые скручиваются опять же ключом на 30. 6 крепежей по бокам, расположенные вертикально, не снимаются: они демонтажу не мешают, только соединяют декоративную накладку с основной массой бампера;
• Несмотря на снятые болты, деталь остается на месте: она держится на защелках, которые находятся в местах стыкования с крылом, по 4 штуке с каждой стороны. Чтобы их отщелкнуть, в щель стыка просовывается рука; ею раскачивается бампер в вертикальном направлении. Действовать нужно сильно, но мягко;
• Когда отсоединены защелки с обоих боков, бампер цепляется только за 2 выступа-клыка, которые прижимаются капотом, когда он закрыт. Поддерживая бампер под низ, снимаем его с последних креплений и укладываем на что-нибудь мягкое, чтобы не поцарапать покрытие.

В принципе, демонтаж завершен, осталось лишь отсоединить противотуманки. Разъем находится со стороны водительского сиденья, рядом с буксировочным крюком.

Богатство ассортимента

Непосредственная замена решетки радиатора — несложная процедура для опытного автомеханика, не требующая больших временных затрат на реализацию. Сложнее сделать правильный выбор!

Автомобильные производители разрабатывают требования относительно размерности, формы, материала изготовления. Между собой они существенно отличаются, так как решетка радиатора — один из способов создать характерную внешность транспортного средства.

В основном для изготовления используется металл, пластик, их сочетание (пластиковые элементы покрываются хромом). Размеры зависят от габаритов передней части и конструктивных особенностей конкретного автомобиля. Примеры:

• Ford Focus последнего поколения оборудован защитой небольших размеров, выполняющей декоративную функцию. Охлаждение системы обеспечивают объемные воздухозаборники на бампере.
• На Toyota Land Cruiser 200 элемент внушительных размеров выполняет все функции: защитную, аэродинамическую, декоративную. Поэтому при повреждении необходима своевременная замена решетка радиатора.

Некоторые производители, забывая о прямом назначении элемента, делают его с крупными ячейками и большими расстояниями между рейками. Результат — нереализованная защитная функция и радиатор, пробитый не пойманным камнем с дороги. Выходом является замена решетки радиатора сразу после покупки машины или монтаж мелкой сетки на внутреннюю часть заводской детали.

Нередко создаются эксклюзивные модели на основе заводских: оставляют внешний контур, а вырезанная внутренняя часть меняется. Преимущества: отсутствие проблем во время обратной установки, создание эксклюзивного дизайна автомобиля.

Замена радиаторной решетки может понадобиться не только в случае ее повреждения. Сегодня выпускаются модели, обладающие дополнительными возможностями:

• Встроенная подсветка.
• Зимний вариант, перекрывающий поток воздух для быстрого прогрева силовой установки.

Назначение элемента

Защита радиатора — не единственная функция радиаторной защиты. Дополнительные задачи:

• Перенаправление потока воздуха для обеспечения лучшего охлаждения оборудования.
• Украшение передней части автомобиля.

Защитный элемент устанавливается на все автомобили с передним расположением двигателя. Монтаж сзади осуществляется на спорт-карах. Функция перенаправления воздушных потоков возложена на воздухоотводы. Радиаторная решетка используется, как деталь декора.

Ранее для охлаждения делались габаритные прорези в передней части автомобильного кузова. Впоследствии они закрывались мелкой сеткой изнутри. Отдельного элемента в виде защитного устройства не было. Сегодня же оно являются отдельной деталью, поддающейся демонтажу и замене. Услугу заказывают и ради устранения повреждения, и ради тюнинга.

Устройство защитного элемента

Сетка, устанавливаемая в бампере, — это обычная алюминиевая сеточка, которую при желании можно окрашивать в различные цвета. Кроме того, в зависимости от предпочтений владельца, сетку можно приобрести с ячейками-отверстиями разной величины. На главную защитную функцию все эти различия не влияют, они являются только декоративным украшением.

Сеточка, обладающая крупными отверстиями, чаще всего устанавливается на больших воздухозаборниках, а мелкая — в решётке радиатора как дополнительный элемент декора. Для того чтобы произвести установку аккуратно, следует руководствоваться несколькими правилами:

• бампер и решётку предпочтительнее снять, что облегчит работу;
• отсутствие демонтажа главных элементов увеличит время, потраченное на установку.

Как Снять Нижнюю Решетку Радиатора Рено Дастер

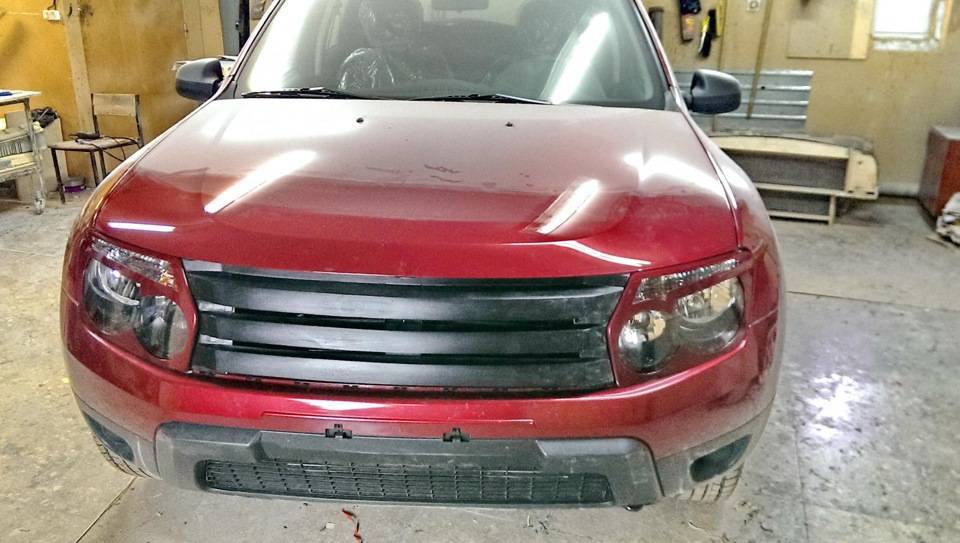

Как снять решетку радиатора Рено Дастер?

Нам понадобиться:

Гибкая отвёртка Torx с наконечником T20;

Верхняя решетка

1). Открываем капот.

2). Выкручиваем 4 винта сверху и отгибаем решетку вперед.

3). Гибкой отверткой подлезаем к саморезам сбоку (они закреплены на одном уровне с центральной точкой эмблемы) и выкручиваем их.

4). Пробуем вывести решетку из пазов (см. фото). Каждый «рог» оканчивается пазом, в который помещён выступ решётки.

5). Если справились с боковыми креплениями, то с «центральным отрогом» всё получится быстро. Надо отвести вверх пластиковый выступ, наклонив затем решётку вперёд. Крепление должно сразу отщёлкиваться.

Бампер и решётка «сшиты» друг с другом пластиковыми язычками. Они идут в один ряд, по 5 с каждой стороны. И снять решётку радиатора Рено Дастер, а не выломать её, можно только отщёлкнув все 10 язычков.

Нижняя решетка

К нижней решетке подобраться снаружи невозможно, в связи с чем нужно будет снять бампер.

1). Весь узел в сборе помещаем на плоскую поверхность, после чего отверткой отщелкиваем пластиковые язычки. Но перед этим удаляем щитки (см. фото).

2). В конструкции саморезы не используются, только пластиковые крепления. Каждый щиток зафиксирован 5 отдельными язычками. 9 язычков удерживают саму решётку (4 снизу и 5 сверху).

Как сделать правильный выбор

Причины неисправностей радиатора

Как снимается и утепляется радиатор для Рено Дастер

Как снять решетку радиатора Лада Гранта?

Вам понадобиться:

• Гаечные ключи на «8» и «10»;
• Отвертка;

1). Открываем капот;

2). Сверху решетки откручиваем 6 болтов;

3). Отгибаем решетку и просовывая руку в образовавшуюся щель откручиваем на ощупь с внутренней стороны решетки 4 болта сверху и 5 гаек снизу.

4). При помощи отвертки в районе фар отщелкиваем 2 фиксатора.

Как снять решетку радиатора Рено Сандеро?

1). Откручиваем несколько саморезов, которые крепят нижнюю часть бампера к кузову (делаем это при помощи Торксов, так как обычной отверткой сделать это невозможно).

2). Отжимаем каждую защелку вниз, а сам пластик вдавливаем во внутрь.

3). То же самое проделываем с остальными защелками нижней части.

4). После того, как нижняя часть будет освобождена, слегка вдавливаем ее во внутрь. Такую же операцию проделываем и с верхней частью.

5). Далее пластик смешаем вправо, слегка подтянув верхнюю кромку бампера, после чего подтягиваем деталь на себя (мы демонтировали левую часть).

6). Затем следует слегка изогнуть его в плоскости и сдвинуть влево.

7). Таким образом, можно снять решетку радиатора, не снимая бампер.
