Руководство по ремонту Рено Логан

Руководства по ремонту

Цветное информационно-справочное иллюстрированное руководство по ремонту Renault Logan 2, а также пособие по техническому обслуживанию и эксплуатации автомобилей Рено Логан 2 с 2021 года выпуска оборудованных бензиновыми двигателями 1,6 л. 8V (K7M) и 1,6 л. 16V (K4M).

Цветная иллюстрированная книга по ремонту Renault Logan 2, а также руководство по эксплуатации и техническому обслуживанию автомобилей Рено Логан 2 с 2021 года выпуска, оборудованных двигателями рабочим объемом 1,6 л (8V) и 1.6 л. (16V). Машины оснащены механической коробкой передач.

Мануал по ремонту Renault Logan / Renault Sandero / Renault Sandero Stepway, техническое обслуживание, эксплуатация и устройство начиная c 2009 г. выпуска, оборудованных бензиновыми двигателями рабочим объемом 1,4 (8v) и 1,6 л. (8v и 16v) Цветное иллюстрированное издание.

Цветное иллюстрированное Руководство по ремонту Рено Сандеро, Дачия Сандеро, а также руководство по эксплуатации и техническому обслуживанию, устройство Renault Sandero / Dacia Sandero с 2008 г. выпуска, оборудованных бензиновыми двигателями рабочим объемом 1,4 (R4, 8V) и 1,6 л. (R4, 8V и R4, 16V).

Информационно-справочное с многокрасочными рисунками пособие Электрооборудование Renault Logan. Настоящее руководство из серии цветных изданий по ремонту электрооборудования современных моделей автотехники, которая снабжена прекрасного качества иллюстрациями. Брошюра Электрическое оборудование Renault Logan включает в себя подробные цветные схемы электрооборудования модификаций этого автомобиля.

Руководство по эксплуатации, техническому обслуживанию и ремонту легкового автомобиля Renault (Dacia) Logan

Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях модельного ряда с 2004 года с бензиновыми двигателями 1.4 и 1.6 литра. Во всех разделах, посвященных обслуживанию и ремонту агрегатов и систем, в виде таблиц приведены перечни возможных неисправностей и рекомендации по их устранению Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов даны пооперационно и иллюстрированы фотоматериалами и графическими рисунками.

Руководство по ремонту, техническое обслуживание, эксплуатация и устройство автомобилей Renault Logan c 2004 г. выпуска, оборудованных бензиновыми двигателями рабочим объемом 1,4 и 1,6 л. Цветное иллюстрированное издание.

Источник

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

значительное снижение динамических характеристик машины (хотя этот фактор может следствием и других поломок, все же стоит провести диагностику ДПКВ);
произвольно меняются обороты двигателя в движении;
в холостом режиме обороты мотора «плавают»;
во время динамической нагрузки в двигателе возникает детонация;
при полном выходе из строя ДПКВ становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Пятое, шестое, седьмое и остальные

На 5-м этапе автомобиль отправляется на осмотр после 90 000 км.

Все указанные манипуляции повторяются.

На каждом этапе проведения процедур по обслуживанию автомобиля Рено Логан, начиная с первого, механики должны проверять:

состояние трансмиссии;
ходовую часть;
рулевое управление;
тормозную систему;
электрооборудование.

Отдельное внимание следует уделить ремню газораспределительного механизма. Этот элемент требуется проверять каждые 90 тысяч километров или через 4 года. А когда Рено второго поколения преодолеет отметку в 150 000 км (Renault 1 поколения в 120 000 км), требуется заменить некоторые шкивы силового агрегата

А когда Рено второго поколения преодолеет отметку в 150 000 км (Renault 1 поколения в 120 000 км), требуется заменить некоторые шкивы силового агрегата.

Renault Logan (Рено Логан) ремонт и обслуживание

Справочное руководство по ремонту и обслуживанию автомобиля Рено Логан.

Раздел 1. Устройство автомобиля
Раздел 2. Рекомендации по эксплуатации
Раздел 3. Неисправности в пути
Раздел 4. Техническое обслуживание
Раздел 5. Двигатель
Раздел 6. Трансмиссия
Раздел 7. Ходовая часть
Раздел 8. Рулевое управление
Раздел 9. Тормозная система
Раздел 10. Электро-оборудование
Раздел 11. Кузов
Раздел 12. Колеса и шины
Раздел 13. Покупка запасных частей
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Раздел 16. Подготовка к техосмотру
Раздел 17. Советы начинающему автомеханику
Приложения
Схемы электрооборудования

Renault Logan – иномарка эконом класса. Разрабатывался французским производителем для реализации на рынках развивающихся стран. Выпускается Логан в нескольких модификациях: седан, универсал, пикап и фургон. Для создания автомобиля была использована платформа B0. Изначально модель производилась румынским подразделением Renault, а в 2005 году бюджетные автомобили начали сходить с конвейеров российских заводов.

История Renault Logan

Работа над созданием автомобиля эконом-класса началась в Renault еще в 1998 году. Планировалось выпустить надежный и недорогой автомобиль, цена которого находилась бы в рамках пяти тысяч евро. При разработке модели применялись новые технологии: все прототипы логана были смоделированы с помощью программ для моделирования автомобилей.

В 2010 году в России началось производство рестайлингового Рено Логан. Изменения коснулись как внешности, так и технического оснащения автомобиля. Логан оборудовали ABS восьмого поколения, способной распределять тормозные усилия в экстренных ситуациях.

Дизайн Renault Logan

Экстерьер соответствует канонам классического стиля: обтекаемый силуэт, ровные закругленные линии, гармоничные габариты. Как и подобает «французу», Renault Logan элегантен и изящен, и вполне способен тягаться с дизайнерскими изысками иномарок того же класса.

Интерьер автомобиля выглядит просто, но не дешево. Чувствуется экономия на декоративных элементах, но при этом в салоне используется качественные материалы пластика и обивки.

Технические особенности Renault Logan

Логан комплектуется вариантами из 6 двигателей объемом от 1,0 до 1,6 литров, мощность которых варьируется от 76 до 102 лошадиных сил. Двигатели соответствуют нормам Евро-3 и Евро-4.

Руководство по ремонту Renault Logan 2004-2015

Общая информация об автомобиле.

Изначальной задачей проектировщиков было создать надежный семейный автомобиль. Для его доступности при разработке использовались детали относительно недорогих производителей.

Трансмиссия получилась не жесткой, что стало довольно-таки неплохим пунктом в списке преимуществ данной модели. Задняя подвеска была позаимствована у модели Renault Modus, а передняя, рычажная – у третьей Clio.

Система отопления полностью была также взята у Modus. Но, несмотря на наличие многих «доноров», больше всего созданию Рено Логан поспособствовала Renault Clio. Речь идет о рулевом управлении, приборной панели, тормозах и, самое главное, двигателе.

Ремонт Renault Logan своими руками с начала 2004 года рассматривает две комплектации: с 1,4 и 1,6 литровым двигателем. Внешние отличия между этими двигателями практически отсутствует, за исключением высоты блока цилиндров. Для проведения ремонтных работ вы можете воспользоваться данным руководством, представленным онлайн, или же скачать его.

В дополнение к стандартным бензиновым двигателям, компания Рено выпустила модель с 1,5-литровым дизельным двигателем мощностью более 80 лошадиных сил. Расход такой модели будет примерно 4,1 литров на 100 километров.

Коробка переключения передач (КПП) – механическая, 5-ступенчатая. Более новые версии данной модели оснащены 4-ступенчатыми «автоматами».

Внешность автомобиля вполне качественно гармонирует с ее интерьером — максимум возможностей при минимуме роскоши. «Изюминкой» салона производители считают переднюю панель, изготовленную из недорогих материалов. Несмотря на свою дешевизну, она выглядит вполне достойно.

Салон также отличается своей простотой: недорогие материалы, благодаря компактной расстановке создают дополнительное пространство. Благодаря этому у вас не возникнут вопросы при дальней поездке со всей семьей: места хватит для всех.

Большой акцент при разработке автомобиля делался на антикоррозийной защите кузова. Детали, что подвергаются коррозии больше всех, были изготовлены из специальных материалов, а весь корпус обработан антикоррозийным материалом.

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

Интерьер

Внутреннее убранство салона идет под стать внешнему оформлению. Здесь также доминируют простые формы и четкие линии. Правда, в интерьере снова мы видим материалы эконом класса, что знатокам может не прийтись по вкусу.

Однако дизайнерам удалось создать из дешевого пластика и простой обивки довольно милый образ.

Особого внимания достойна передняя панель, которая выглядит изящно и презентабельно. Полусферическая форма козырька панели, крупные кнопки, округлые линии дефлекторов воздуховодов и отделка полированным алюминием центральной консоли — все это создает хорошее впечатление от знакомства с салоном.

Руль трехспицевой конструкции позаимствован у предшественника Логана Рено Клио. Здесь, в сочетании простоты и лаконичности, этот элемент именно такого стиля как нельзя кстати.

Атмосферу салона создает достаточно приятная на вид и ощупь тканевая обивка сидений и пластик светло-серых тонов, который отлично гармонирует с черным ковролином, устилающим пол.

Достоинством салона является его вместительность. На задних сидениях с комфортом могут разместиться три человека.

Итак, неоспоримыми плюсами интерьера назовем практичность и презентабельность. Минус – минимализм и простота.

Ремонт Renault Logan своими руками

Все потенциально необходимые работы можно найти в руководстве от производителя. Там приведена информация по следующим темам:

чистка люка на крыше и дефлекторов;
восстановление корпуса;
контроль состояния мотора;
извлечение рабочей смеси из фильтрующего агрегата;
техобслуживание сцепления (замена неисправных элементов, диагностика и корректировка свободного хода);
определение степени износа тормозных колодок/дисков, состояние гидравлического привода и объема “тормозухи”;
проверка систем гидроблока, стеклоомывателя и рулевого управления;
техконтроль элементов “ходовой” и амортизаторов;
отслеживание работоспособности щеток стеклоочистителей, световых приборов и зеркал заднего вида;
самостоятельная проверка ЭБУ;
проверка напряжения аккумулятора;
диагностика лампочек.

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход топлива — город 10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике – 400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации. По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Важные моменты

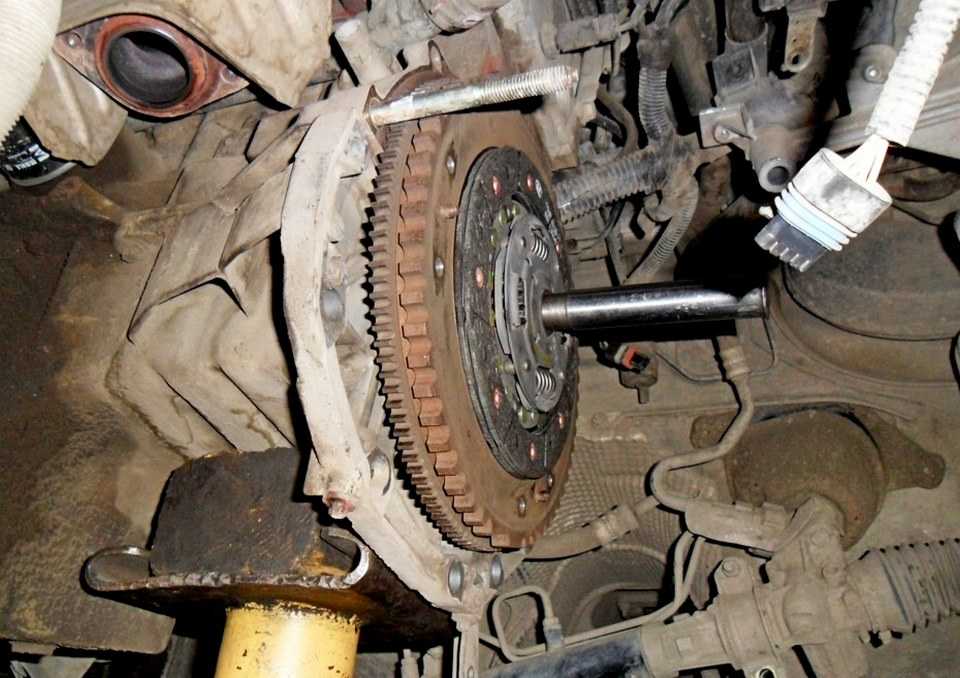

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.
