Шаровая опора Лада Ларгус

Рычаг передней подвески Лада Ларгус (снятие и установка). Замена шаровой опоры.

Рычаг передней подвески на автомобиле Лада Ларгус снимается в случае его повреждения или при замене сайлент блоков. В этой статье мы расскажем о процедуре снятия рычага передней подвески с автомобиля. Из особенностей стоит отметить, что шаровая опора запрессована в рычаг подвески. Поменять ее в гаражных условиях очень сложно, так как потребуется специфический съемник. Также стоит сказать о том, что шаровую опору можно поменять лишь один раз и то, если на вновь устанавливаемой опоре есть маркировка R, а до этого стояла опора без такой маркировки. То есть на “родной” шаровой опоре маркировки R нет и ее можно заменить. Если у вас уже стоит шаровая опора с маркировка (буква R), то такую шаровую опору заменять нельзя, таке как ее уже меняли,  то есть необходимо будет менять весь рычаг в сборе с опорой. Ремонтная шаровая опор имеет в своем составе стопорное кольцо, по которому ее также можно отличить от “родной”, где стопорное кольцо не предусмотрено.

Операции по снятию рычага передней подвески Лада Ларгус

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»). 1. Ослабьте болты крепления колеса, поднимите переднюю часть автомобиля, установите ее на опоры и снимите колесо. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. 2. Отверните гайку нижнего крепления..

3. …и выверните болт верхнего крепления соединительной тяги.

4. Снимите тягу.

5. Отверните гайку болта крепления штанги стабилизатора, удерживая болт от проворачивания, и извлеките болт (см. “Замена деталей стабилизатора поперечной устойчивости Лада Ларгус»).

6. Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой.

7. Выньте стяжной болт из отверстия.

8. Отверткой отожмите соединение.

9. …и выведите палец шаровой опоры из отверстия поворотного кулака.

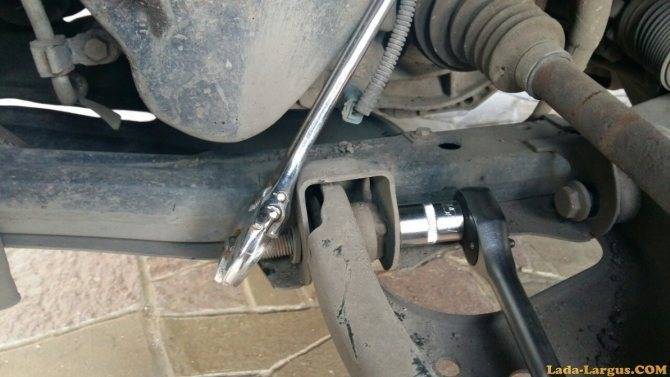

10. Отверните гайку болта крепления переднего сайлент блока рычага к подрамнику, удерживая болт от проворачивания, и извлеките болт.

11. Аналогично снимите болт крепления заднего сайлент блока рычага к подрамнику. 12. Снимите рычаг передней подвески. 13. Установите детали в порядке, обратном снятию. Затяните гайки болтов крепления сайлент блоков рычага к подрамнику моментом 105 Н’М, болт крепления соединительной тяги моментом 21 Н*м, гайку крепления соединительной тяги и гайку стяжного болта клеммового соединения поворотного кулака с шаровой опорой моментом 62 Н*М. 14. После замены рычага передней подвески проверьте и при необходимости отрегулируйте углы установки колес в специализированном сервисном центре.

Параметры опор для Ларгус

Шаровая опора имеет базовую структурную единицу – это ее несущий элемент – специальный металлический палец. Его нижняя часть вращается в полусфере, а верхним концом этот компонент соединяется с кронштейном поворотной цапфы. Полусфера располагается в корпусе опоры и вращается в полимерной оболочке, которая призвана гасить колебания и не допускать взаимное трение металлических поверхностей детали (полусферы и корпуса).

Сам корпус изделия запрессован в обойму рычага подвески. Чтобы предотвратить попадание к рабочему элементу (полусфере) грязи и прочего мусора между пальцем и корпусом присутствует резиновый пыльник.

Касаемо Лада Ларгус. отметим, что на версиях модели до 2013 г. производства шаровая опора обладала пальцем, имеющим проточку и диаметр, равный 16 мм.

На современных модификациях универсала пальцы опор имеют повышенный до 18 мм в диаметре палец, у которого присутствует боковая проточка.

Ввиду своего предназначения опоры в процессе работы воспринимают повышенные нагрузки, поэтому требования, выдвигаемые к их надежности и качеству, весьма высоки. К примеру, палец должен выдержать прилагаемое внешнее усилие, направленное на вырывание его из корпуса, достигающее 5 тонн.

Для ориентации производителей в аспектах качественных показателей опор специально разработан и внедрен ГОСТ 52433-2005 «Шарниры шаровые. Технические требования и методы испытаний». Положениями данного регламента подлежит руководствоваться не только российским, но и иностранным производителям.

Сегодняшний рынок запчастей порадует широким ассортиментом предложений опор, каждая из которых имеет свой каталожный номер, среди которых самыми выгодными и вселяющими уверенность являются такие бренды:

• «Febi», «Ruville», «Mapco» и «Meyle» (все Германия);
• «Monroe» и «Delphi» (оба США);
• «Tork avto» (Турция).

Цена на данные изделия может варьировать в пределах 40% и более, хотя качественные показатели будут примерно на одинаковом уровне. Здесь в особенности выбора включаются личные предпочтения конкретного владельца Лада Ларгус..

Где ремонтировать автомобиль

Удобнее и безопаснее ремонтироваться на смотровой яме либо эстакаде. Подобраться к проблемной зоне выходит с хоть какой стороны. Если таковой способности нет, избираем место, не мешающее проезду транспорта и проходу людей. Учитываем неожиданные происшествия.

Опора запрессована в рычаг подвески или крепится болтами

Перво-наперво не забываем о безопасности: ручник, передача, противооткатные упоры. Балонным ключом срываем колесные болты либо гайки. Поднимаем машину домкратом. Стойки либо запасное колесо кладем под порог. Откручиваем колесный крепеж и снимаем колесо. Щеткой по металлу очищаем крепежные элементы шаровой опоры и болты сайлентблоков рычага подвески. Обрабатываем Водянистым ключом. Ждем 10-15 минут.

Обработка креплений сайлентблоков Водянистым ключом

Откручиваем гайку крепления шаровой опоры к поворотному кулаку. Если место позволяет, используем головку и вороток. Если нет, пользуемся накидной стороной ключа, чтоб не сорвать грани. Гайка завернута довольно очень.

При наличии специального съемника выводим палец шаровой опоры из проушины. П-образную часть съемника размещаем под проушиной кулака над пыльником опоры. Ключом заворачиваем гайку съемника, давим Г-образной частью на палец шаровой.

Процесс снятия шаровой опоры совместно с рычагом подвески из поворотного кулака

Если съемника нет, используем монтировку как рычаг. Просовываем меж рычагом подвески и полуосью, давим вниз, чтоб сделать напряжение в узле. Стучим молотком в место крепления шаровой опоры с поворотным кулаком. Напряжение и удар должны быть довольно сильными. Палец должен выскочить.

В случае фиксации стопорным болтом, откручиваем гайку и достаем его. По мере надобности помогаем для себя молотком. Чтоб не попортить резьбу наживляем гайку и стучим по ней.

Откручиваем болты крепления рычага подвески к подрамнику. Если гайки с оборотной стороны прокручиваются, придерживаем их ключом. Достаем болты. Болт продольного сайлентблока может упереться в полуось. В таком случае используем подручные подставки под поворотный кулак. Поднимаем на высоту, позволяющую достать болт. Снимаем рычаг.

Процесс снятия рычага подвески (совместно с шаровой опорой) с подрамника

Если шаровая опора крепится к рычагу подвески на болты, то откручиваем их. Заводская опора может крепиться заклепками. В таком случае высверливаем их. Для крепления новейшей детали используем приобретенные болты.

Если же шаровая опора запрессована, то снимаем стопорное кольцо (можно также снять пыльник, если будет мешать) со стороны пальца. Довольно поддеть их плоской отверткой.

Снятие стопорного кольца и пыльника с шаровой опоры

С помощью специального съемника выпрессовываем опору. Нет такового выбиваем молотком. Чем тяжелее молоток, тем проще. Для удобства зажимаем рычаг в тисках, либо кладем на два кирпича так, чтоб выходу шаровой ничто не препятствовало. Для акцентированных ударов молотком используем наставку на палец шаровой. Удлинитель на ½ из набора инструмента подходит для этих целей как нельзя лучше. Палец шаровой можно обрезать болгаркой, выбивать будет проще. Потому что сила удара не будет гаситься о нефиксированный палец, а придется на корпус. Если опора не поддается, пробуем подогреть газовой горелкой. Металл расширится, должно посодействовать.

Выпрессовка шаровой опоры из рычага

Запрессовка делается в последующей последовательности. Место посадки обрабатываем водянистым ключом. После высыхания смазываем мыльным веществом. Не забываем смазать и опору для наилучшего скольжения (если только новенькая шаровая уже не смазана производителем). При отсутствии спец. инструмента для запрессовки, подбираем подходящую по поперечнику оправку. Это может быть обойма от подшипника либо головка из набора инструмента. Запрессовывая средствами находящимися под рукой нельзя наносить удары в центр новейшей опоры. Нагрузка должна распределяться умеренно по бокам шаровой. Избегаем перекосов. Несильными ударами по кругу загоняем деталь в место посадки.

Запрессовка шаровой опоры

Со стороны пальца шаровой надеваем пыльник, если снимали его с новейшей шаровой, и стопорное кольцо, помогая плоской отверткой. Принципиально действовать аккуратненько, чтоб не разорвать пыльник. Показатель того, что стопорное кольцо находится на собственном месте свободное вращение вдоль шаровой. Установка рычага делается в оборотной последовательности.

Подробнее о подмене шаровой опоры сможете поглядеть в :

Замена шаровой опоры на Ларгусе

Когда шаровая опора подобрана, её можно установить на Лада Ларгус. Эксперты рекомендуют для замены этой детали снимать рычаг, но это не обязательно. Для удобства работ можно демонтировать рычаг передней подвески Итак, рассмотрим, как же заменить шаровую опору:

1. Вынимаем палец с поворотного кулака. Для этого необходимо убрать шплинт и небольшим усилием (можно при помощи ломика, опираясь на рычаг) вынуть шаровую с посадочного места.

   Выпресовка шаровой с рычага

2. Чем-нибудь, поддеваем за буртик опору, и пройдясь в нескольких местах вынимаем ее. При этом опираться стоит на ребро рычага.
3. Подкладываем под рычаг трубку или головку большого диаметра, чтобы вовнутрь мог пройти палец, вставляем шаровую в посадочное место.
4. Теперь, ставим головку и, нанося удары молотком, проводим запрессовку новой детали.
5. Дальше, собираем все, как было.

Таким образом, новая шаровая опора установлена на автомобиль и готова к эксплуатации.

Неисправности, проверка и возможность отремонтировать

В числе главных причин преждевременного износа опор присутствует попадание внутрь корпуса шарнира грязи и абразива. Такой вариант возможен при порыве защитного пыльника. Начальная стадия данной ситуации сопровождается намекающим скрипом пальца. Также в меньшей мере присутствуют затруднения при поворачивании и несанкционированное изменение траектории авто Лада Ларгус., курсирующего прямолинейно. Указанная ситуация предполагает проверку состояния опор и при обнаружении дефекта срочную замену.

Выполнить диагностирование детали возможно собственноручно. Для этой цели вывешиваем потребную сторону автомобиля. Проверяем люфт поворотного кулака путем прикладывания усилия к шарниру. Пользуемся подходящей монтировкой. Изношенное изделие сразу даст о себе знать характерным цоканьем внутри корпуса детали. Если люфт отсутствует, а на пыльнике есть места разрыва оболочки, то такую опору также следует заменить, поскольку «жить» ей осталось совсем недолго.

Иногда владельцы Лада Ларгус. прибегают не к замене опор, а к их ремонту (т. н. восстановлению). Эта работа весьма трудоемкая и требует применения специального оборудования (пресса и прочих приспособлений). Также потребуется обзавестись полимерными материалами, которые будут интегрированы в корпус изделия. Работу такого характера рекомендуем доверить профессионалам, имеющим опыт и оснащение, хотя на этот счет есть масса видео в сети Интернет.

Напомним, что опоры являются одними из деталей, которые отвечают за безопасность, поэтому лучшей мерой будет все-таки замена шаровой опоры, желательно на оригинальный вариант.

Параметры опор для Ларгус

Шаровая опора имеет базовую структурную единицу – это ее несущий элемент – специальный металлический палец. Его нижняя часть вращается в полусфере, а верхним концом этот компонент соединяется с кронштейном поворотной цапфы. Полусфера располагается в корпусе опоры и вращается в полимерной оболочке, которая призвана гасить колебания и не допускать взаимное трение металлических поверхностей детали (полусферы и корпуса). Сам корпус изделия запрессован в обойму рычага подвески. Чтобы предотвратить попадание к рабочему элементу (полусфере) грязи и прочего мусора между пальцем и корпусом присутствует резиновый пыльник.

Касаемо Лада Ларгус. отметим, что на версиях модели до 2013 г. производства шаровая опора обладала пальцем, имеющим проточку и диаметр, равный 16 мм.

На современных модификациях универсала пальцы опор имеют повышенный до 18 мм в диаметре палец, у которого присутствует боковая проточка.

Для ориентации производителей в аспектах качественных показателей опор специально разработан и внедрен ГОСТ 52433-2005 «Шарниры шаровые. Технические требования и методы испытаний». Положениями данного регламента подлежит руководствоваться не только российским, но и иностранным производителям.

Сегодняшний рынок запчастей порадует широким ассортиментом предложений опор, каждая из которых имеет свой каталожный номер, среди которых самыми выгодными и вселяющими уверенность являются такие бренды:

• «Febi», «Ruville», «Mapco» и «Meyle» (все Германия);
• «Monroe» и «Delphi» (оба США);
• «Tork avto» (Турция).

Цена на данные изделия может варьировать в пределах 40% и более, хотя качественные показатели будут примерно на одинаковом уровне. Здесь в особенности выбора включаются личные предпочтения конкретного владельца Лада Ларгус..

Шаровая опора – это важная составляющая подвески авто. Отвечает деталь за правильное положение колеса при повороте. Любая поломка шаровой опоры требует незамедлительной замены, и в этой статье вы узнаете как это сделать самостоятельно.

Распространенные причины поломки

Есть ряд причин, по которым шаровая опора нуждается в замене. Самыми распространенными считаются:

1. Выработка. Пожалуй, самая часто встречающаяся причина поломки. Причем изнашивается не вся запчасть, а лишь соединение, которое и выпадает с рабочего места при поломке.
2. Отсутствие и минимальное количество смазки в пыльнике. Это приводит к появлению постороннего звука. Если не компенсировать недостаток смазочного материала, палец выйдет из строя довольно быстро.
3. Проникновение грязи или влаги в суставную часть шаровой. Такая ситуация появляется в следствие нарушения целостности пыльника. Влага, попавшая внутрь, провоцирует появление ржавчины, а это может привести к серьезным последствиям. Отсутствие ремонта потянет за собой заклинивание колеса, а при худшем раскладе – падением машины.

Проверка состояния детали

Правильный осмотр шаровой сможет подсказать о необходимости ремонта

Во время диагностических мероприятий рекомендуется обращать внимание на следующие показатели:

1. Целостность пыльника. В случае обнаружения повреждений его снимают и дальше тщательно осматривают шаровую опору.
2. Проверка люфта. В подвешенном состоянии необходимо подергать колесо. Замена шаровой необходима при выявлении люфта.
3. Посторонние звуки. Затрудненный ход руля при повороте, а также скрипучие звуки прямо указывают на острую необходимость ремонта этого элемента подвески.
4. Сбой в работе. Если колесо ведет в сторону при прямом положении руля, это признак поломки шаровой. Все эти признаки помогают своевременно выявить поломку и ликвидировать ее.

ПОДРОБНОСТИ: Лада ларгус кросс объем багажника. Габариты Лада Ларгус Кросс, размеры, клиренс, дорожный просвет Lada Largus Cross. Лада ларгус размер багажника

Замена шаровой опоры на Ларгусе

Когда шаровая опора подобрана, её можно установить на Лада Ларгус. Эксперты рекомендуют для замены этой детали снимать рычаг, но это не обязательно.

Для удобства работ можно демонтировать рычаг передней подвески

Итак, рассмотрим, как же заменить шаровую опору:

1. Вынимаем палец с поворотного кулака. Для этого необходимо убрать шплинт и небольшим усилием (можно при помощи ломика, опираясь на рычаг) вынуть шаровую с посадочного места.

Выпресовка шаровой с рычага

Чем-нибудь, поддеваем за буртик опору, и пройдясь в нескольких местах вынимаем ее. При этом опираться стоит на ребро рычага.
Подкладываем под рычаг трубку или головку большого диаметра, чтобы вовнутрь мог пройти палец, вставляем шаровую в посадочное место.
Теперь, ставим головку и, нанося удары молотком, проводим запрессовку новой детали.

Дальше, собираем все, как было.

Установка новой шаровой

Таким образом, новая шаровая опора установлена на автомобиль и готова к эксплуатации.

Особенности

Жесткий режим эксплуатации ложится непосредственно на небольшую шаровую опору. Таким образом, весь кузов, пассажиры и грузы изнашивают этот узел, а точнее небольшой шарик. Вдобавок, к этому, дополнительную нагрузку создает и дорожное покрытие, которое на территории страны, мягко говоря, не в лучшем состоянии.

Совершить проверку узла после установки совершенно невозможно, поскольку суставная часть шаровой опоры закрыта рычагом и пыльником. Зачастую, именно это место стыка и ломается при износе детали.

Причины выхода из строя

Существует несколько причин, почему шаровая опора может выйти со строя. Рассмотрим, какие же условия влияют на это:

Износ. Это самая распространенная причина. Стоит уточнить, что этот фактор влияет не на всю деталь, а именно на суставное соединение, которое при изнашивании вылетает с посадочного места.

Старая слева и новая справа шаровые опоры на Ларгус

Недостаточная смазка в пыльнике, приводит к тому, что палец начинает скрипеть и в итоге может попросту сломаться.
Попадания грязи и воды внутрь шаровой в результате порванного пыльника, способствует развитию коррозии, что может сказаться на эксплуатации автомобиля. В лучшем случае клином и невозможностью повернуть колеса, в худшем – падением автомобиля на асфальт.

Порванный пыльник шаровой

Чтобы предупредить последствия, необходимо регулярно проводить диагностику шаровых опор.

Диагностические операции

Как же определить, что шаровая опора подходит к концу ресурса эксплуатации? Для этого стоит провести элементарную диагностику:

Первое, на что нужно обратить внимание – это состояние пыльника. Если он имеет трещины или порван, то его необходимо снять и провести диагностику шаровой.
Подвешиваем немного колесо и качаем его руками вверх-вниз. Если есть люфт, то шаровую пора заменить.
Наличие скрипа, как и тяжелый поворот руля, также могут быть признаками того, что шаровые опоры находятся в критическом состоянии.
Нестабильность в управлении, а именно уход с траектории движения влево или вправо, при ровном положении руля, свидетельствует о том, что шаровая опора вышла со строя.

Если есть люфт, то шаровую пора заменить.
Наличие скрипа, как и тяжелый поворот руля, также могут быть признаками того, что шаровые опоры находятся в критическом состоянии.
Нестабильность в управлении, а именно уход с траектории движения влево или вправо, при ровном положении руля, свидетельствует о том, что шаровая опора вышла со строя.

Точное определение состояния шаровой опоры невозможно сделать, но эти косвенные факты свидетельствуют о том, что необходимо провести все диагностические операции и заменить опору.

Одним из важнейших элементов ходовой Лада Ларгус является шаровая опора. Она отвечает за безопасность и управляемость автомобиля. При появлении подозрений на возникновение поломок узла не стоит затягивать с ремонтом, так как неисправность может стать причиной попадания в аварийную ситуацию. Замена шаровой легко выполняется своими руками, а при возникновении трудностей рекомендуется посмотреть тематическое видео.

Устройство узла

Шаровая опора у Рено Дастер состоит из металлического стержня, на верхней части которого находится резьба, а внизу — округлый (сферический) наконечник. За герметичность конструкции отвечает резиновый пыльник.

Также в состав шаровой опоры входят:

• корпус из металла, имеющий цилиндрическую форму и два отверстия разного диаметра;
• вкладыш из полимерного материала (состоит из двух частей);
• дно.

На Renault Duster полимерный вкладыш фиксируется посредством прижимной шайбы и завальцовки. Из-за последней возникают определенные трудности на этапе замены поврежденных деталей.

Признаки поломок

Впервые заподозрить наличие проблем в передней подвеске помогают следующие признаки:

• появление глухого стука (нередко отдает в руль) при вращении колес;
• посторонние шумы, возникающие при вращении рулевого колеса;
• для поворота рулевого колеса нужно прикладывать больше усилий;
• неконтролируемое виляние передних колес;
• повышенный износ шин.

Причины поломок

Проблемы возникают из-за:

естественного износа элементов автомобиля;

снижение износоустойчивости и других характеристики из-за естественного старения;

повышенные нагрузки на автомобиль, вызванные быстрой ездой по неровной дороге и перегрузом;

трещины на защитном чехле, из-за чего внутрь проникаю грязь и пыль, ускоряющая износ деталей.

Меняем шаровые, рулевые наконечники и сайлент-блоки передних рычагов в сервисе

Заметка о том, какие вложения в ходовую ожидают будущего владельца Ларгуса на 70-80 тысячах пробега; сколько будет стоить замена шаровых опор, рулевых наконечников и сайлент-блоков передних рычагов; какова стоимость сход-развала. Реальные цены для Ярославля

Приветствую всех будущих ларгусоводов!

К концу весны пробег на моем Ларике подходил к 70 тысячам. Снег почти сошел. И однажды со стороны подвески появился неприятный резиновый скрип. Особенно отчетливо он был слышен при вращении руля на месте и при движении на небольших скоростях (до 20-30 км/ч). В пробках было слышно в соседних машинах.

Это был не скрип в районе верхней опоры амортизатора, который бывает между чашкой и резиновой шайбой. В моем случае там все было тихо.

Чуть позже отправился на диагностику подвески. Предварительно обзвонил несколько автосервисов. В одном из них за проверку ходовой Ларгуса просили 700 руб. Большинство же предлагали бесплатную проверку. Расчет простой — дальнейший ремонт человек выберет у них. В моем случае это сработало. Где делал диагностику, туда и отправился ремонтироваться.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене

В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку

Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами)

А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Как проверить шаровые на ларгусе

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Проверяем состояние защитных чехлов шаровых опор передней подвески. Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока (с одной стороны) и подрамником и головкой рычага (с другой стороны сайлент-блока)… … и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлентблока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов колес. При наличии течи заменяем сальники.

Как известно, передние колёса Лады Ларгус, как и любого автомобиля, обеспечивают движение по дороге и позволяют маневрировать. Безусловно, к их положению выдвигается ряд требований в плане управляемости, соответствие которым обеспечивает подвеска с шаровыми опорами. Последние могут иметь ряд неисправностей, требующих своевременной диагностики и поиска методов их устранения.

Шаровая опора имеет вид конусообразного пальца со сферическим наконечником

Шаровая опора Ларгуса является деталью подвески, соединяющей её рычаг с управляемым колесом. Она помогает проворачивать ступицы в горизонтальном и вертикальном положении. Причём сама деталь имеет форму конуса с шарообразным наконечником, одновременно вращающимся и раскачивающимся.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Вывод

Чтобы весь перечень «симптомов», указывающих на серьезные неисправности шаровых опор, не касался автомобиля, необходимо своевременно провести полную диагностику подвески. Если регулярно следить за всеми ее элементами, можно не только сэкономить, но и предотвратить негативные последствия для автомобиля и его владельца.

Подменил правый мяч.

практически в помойке. Колесо грохотало, как колесница. Последние несколько дней перед заменой я вообще не водил машину, чтобы колесо не погасло. Вот его фото

Что выяснил для себя. Автомобиль 2015 года выпуска. Похоже, что шарики на Largus были установлены с боковой канавкой с 2013 или 2014 года. Оригинальный номер с боковой канавкой – 401602523R. Ранее на Ларгусе устанавливались шариковые подшипники с кольцевой проточкой (ее номер 401604793R). С круговой проточкой подходят и новым Ларгусам, но тогда проточку нужно немного просверлить (так как болт, удерживающий новые шарики по диаметру, больше, чем болт старых шариков), что не на всех заправках. Вот фото шара с кольцевой канавкой.

Как говорят в интернете, иногда на новом Ларгусе попадаешься шар с круговой канавкой. Визуально они выделяются снизу (вот фото)

Кроме того, на головке болта, фиксирующего шарик с боковой проточкой, есть отверстие под звездочку под отвертку (на старых головка только на один болт). Ну и резьба этого болта (ее можно измерить калибром, не снимая шарика) 10мм. Резьба болтов на старые шариковые 8 мм. Так что подробно пишу для себя, чтобы потом не забыть. В общем поставил sasic. Номер 7574013.
