Замена рулевых наконечников на Рено Дастер. Признаки неисправности

Почему изнашиваются рулевые наконечники?

К основным причинам неисправностей и износа рулевых тяг относятся:

• Деформации тяг и рычагов, возникающие при сильных ударах (наезд на большой скорости на препятствие, попадание в яму).
• Износ шарниров и их несвоевременная замена.

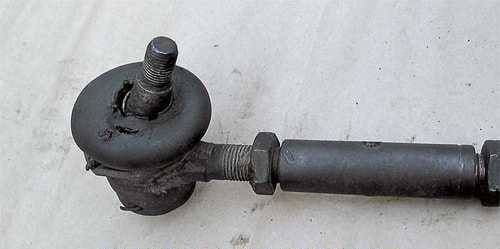

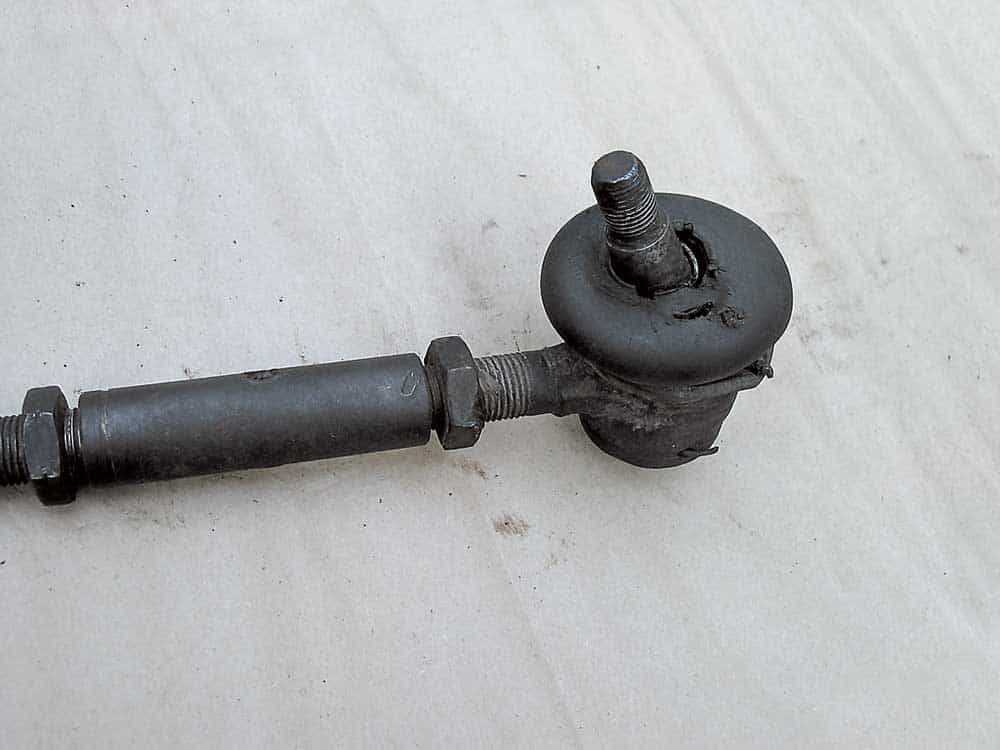

• Разрушение пыльника рулевой тяги из-за пыли, грязи.

В основном неисправности рулевых тяг возникают из-за механических повреждений, дефектов защитного чехла, приводящих к попаданию пыли, грязи, влаги. Срок службы наконечников, как правило, составляет порядка 30-40 тыс. км пробега. Диагностика рулевых тяг может потребоваться гораздо раньше указанного пробега – периодичность проверки и замены напрямую зависит от качества дорог, стиля вождения авто.

Среди признаков неисправностей следует отметить:

• Сторонние шумы, стуки подвески.
• Люфт рулевого колеса.
• Тугое вращение руля.

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям

Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Процесс замены рулевых наконечников. Выполнение работ

В первую очередь повторяем манипуляции указанные выше (как при диагностике наконечников), а именно — домкратим автомобиль с необходимой стороны и вывешиваем колесо. Затем балонным ключом откручиваем колесо и снимаем его, доступ к наконечнику, рулевой тяге и кулаку свободен.

Теперь используем корщетку и тщательно очищаем места крепежных гаек на тяге и наконечнике, после чего наносим на них смазку WD-40 или любой другой жидкий ключ. Выжидаем несколько минут и начинаем откручивать гайку со стороны рулевого тяги.

ВНИМАНИЕ ! Для откручивания стопорящей гайки на рулевой тяге нужно дополнительно зафиксировать её вторым ключом (на тяге есть отдельное несъемное крепление для этого). Гайку, стопорящую рулевой наконечник следует открутить ровно на 1-1.5 оборота и запомнить её месторасположение. Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Это необходимо, чтобы установить новый наконечник и соблюсти хотя бы примерные показатели сход-развала.

Далее — в зависимости от типа наконечников откручиваем фиксирующие их гайки. С наконечниками открытого типа, устанавливаемыми шпилькой вверх все просто. Достаточно только отвернуть крепежную гайку, после чего путем постукивания молотком по шпильке и небольшого покачивания поворотного кулака извлекаем шарнирную часть наконечника. После чего остается лишь открутить сам рулевой наконечник с рулевой тяги.

На наконечниках закрытого типа (с гайкой снизу) процесс извлечения шарнирной части из поворотного кулака очень похож: сначала немного отвинчиваем гайку и в это месте (между гайкой и кулаком) вставляем язычок съемника. Нижней частью съемник упирается в саму шпильку и во время его закручивания происходит как бы выдавливание наконечника из кулака. Если же съемника нет, то гайку необходимо открутить полностью, после чего с помощью молотка начать покачивать и выстукивать поворотный кулак, постепенно вытягивая шарнирную часть из кулака. Как только наконечник будет извлечен из кулака — откручиваем его от тяги, на этом процедура завершена.

Теперь остается лишь установить новые наконечники на место, однако перед этим необходимо измерить их длину (относительно старых). Руководствуясь полученными размерами наконечников следует подтянуть или наоборот — ослабить фиксирующую наконечник гайку на рулевой тяге. В остальном процесс установки новых рулевых наконечников абсолютно идентичен их снятию: повторяем все в обратном порядке и закручиваем все гайки. Процедура окончена, после этого необходимо отправится на стенд и выполнить манипуляции по сходу-развалу.

Рулевая тяга и наконечник тяги: назначение

Основной задачей, которую выполняет тяга рулевая, является передача усилия от рулевого механизма на колеса. Однако дополнительные сложности возникают по причине того, что колеса подвижны, а рулевой механизм закреплен жестко. Решает проблему наконечник рулевой.

Если просто:

• к штоку рулевой рейки сама тяга крепится посредством внутреннего наконечника;
• к средней тяге трапеции крепление реализовано при помощи шарнирного соединения;
• соединение тяги с рычагом поворотного кулака осуществляется через внешний рулевой наконечник.

В данной конструкции внутренние наконечники и шаровые соединения отвечают за подвижность тяги в вертикальной плоскости (тяги не ломаются при езде по неровностям).

В свою очередь, внешний наконечник позволяет получить подвижность тяги и колеса в любой плоскости. В результате привод нормально работает в поворотах, при езде по неровностям и т.д.

Устройство рулевой тяги и наконечника

Что касается устройства, сама тяга напоминает стальной стержень. Устройство рулевого наконечника более сложное, так как он служит для соединения подвижных и неподвижных элементов. Фактически, это шарнирное соединение, где сфера пальца вращается внутри полусферического корпуса. В корпусе устанавливается втулка, набивается смазка, чтобы избежать трения и позволить пальцу выполнять отклонение на заданный угол. Шарнир защищает резиновый пыльник.

Краткое описание устройства рулевого управления

Пока приступать к каким-либо действиям по обслуживанию машины, неплохо узнать ее основные узлы и принцип их работы. Основная масса автомобилей французской марки комплектуются системой управления с гидроусилителем

.В ее состав входят :

• рулевая колонка;
• наконечники тяг;
• поворотные кулаки со ступицей;
• гидроусилитель и нагнетательные магистрали;
• датчик давления жидкости.

Каждый наконечник для удобства сборки имеет правый – I, левый – II. Конструкция выполнена по схеме «шестерня-рейка». Соединение механизма находится в специальном картере и регулируется специальной пробкой при сборке изделия на заводе. В дальнейшем зазор между деталями изменению не подлежит.

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
2. Демонтируем колесо с соответствующей стороны.

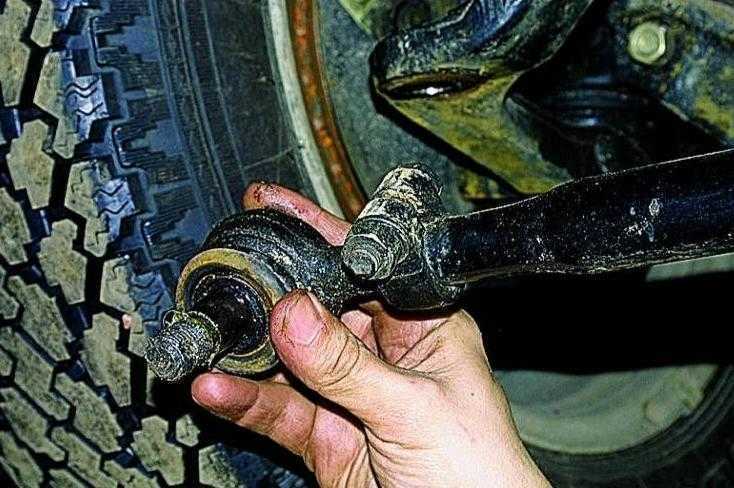

3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
6. Направляемся в сервис для контроля и корректировки схождения колес.
7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
8. Алгоритм замены идентичен для обеих сторон подвески.
9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
15. Сначала сливаем жидкость из контура ГУР.
16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
20. Теперь вынимаем сборку узла.
21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Сейчас читают: Двигатель Рено Логан — 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматриваетприсутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Замена рулевого наконечника Renault Duster в Балашихе

Где сделать замену рулевого наконечника в Балашихе

Замена рулевого наконечника Renault Duster — одно из возможных решений при ремонте ходовой. Если вы уверены, что услуга потребуется, рекомендуем обратиться в автосервисы Вилгуд в Балашихе. Замена рулевого наконечника Renault Duster в нашей сети СТО позволит оперативно решить вашу проблему — мастера техцентра ценят время своих клиентов, поэтому высокая скорость диагностики и ремонта является одним из наших основных приоритетов.

• В любом филиале в Балашихе работают только настоящие мастера автосервисного дела. Наш подход к кадровым ресурсам позволяет нам уверенно заявлять, что здесь работают лучшие автомеханики, которые прошли обучение и не первый раз будут проводить обслуживание вашего автомобиля Renault Duster.
• Все технические центры оснащены компьютерным оборудованием и современным инструментарием, что позволяет повышать качество и скорость работ, а также решать даже нетипичные редкие проблемы.
• Все рутинные процессы максимально автоматизированы при помощи нашей собственной CRM-системы, Wilgood IS, поэтому цена на замену рулевого наконечника будет минимальной.
• Гарантируем качество услуги — на все используемые материалы и запчасти для Renault Duster распространяется гарантия.
• Мы дорожим доверием клиентов, поэтому стараемся предлагать услуги с учетом всех требований и пожеланий. Сотни отзывов с благодарностями являются подтверждением качества и надежности всех проводимых нашими специалистами работ!
• Наличие системы скидок, а также акционных предложений, позволит вам значительно сэкономить. Также у нас вы сможете оформить клубную карту VIP-клиента
• Мобильное приложение Вилгуд автоматически хранит и позволяет отслеживать стоимость ремонта и обслуживания Renault Duster

Запишите свой автомобиль в техцентр Вилгуд в Балашихе прямо сейчас по телефону вверху страницы. Для удобства также предусмотрена возможность заказа обратного бесплатного звонка — менеджер уточнит подробности вашей заявки и запишет вас на удобное время.

Своевременное обращение в автосервис для диагностирования проблемы вашего Renault Duster позволит устранить вероятность ухудшения ситуации, а также возникновения новых неисправностей. Специалисты компетентно решат проблему с минимумом затрат — ваше авто уже в скором времени вернется в строй, радуя стабильной бесперебойной работой оборудования и отличной управляемостью на дороге!

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.

В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Рулевые наконечники RENAULT DUSTER 2.0 02.2012 —

Наконечник рулевой тяги Lh Duster »

Другие комментарии поставщиков:— НАКОНЕЧНИК РУЛЕВОЙ ЛЕВ— REN8201108339_наконечник рулевой! левыйRenault Duster 1.6/1.5D 10>— Наконечник рулевой! левыйRenault Duster 1.6/1.5D 10 8201108339— Наконечник рулевой тяги лев RENAULT: DUSTER 12- Скрыть

Наконечник рулевой тяги Rh »

Другие комментарии поставщиков:— НАКОНЕЧНИК РУЛЕВОЙ ПРАВ— REN8201108332_наконечник рулевой!правыйRenault Duster 1.6/1.5D 10>— НАКОНЕЧНИК РУЛЕВОЙ ПРАВ 8201108332— Наконечник рулевой тяги прав RENAULT: DUSTER 10- Скрыть

КОМП. ТЯГИ РУЛЕВОЙ »

Другие комментарии поставщиков:— Тяга рулевая Renault Duster 2012> Скрыть

Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника) »

Другие комментарии поставщиков:— Рулевая тяга L/R Скрыть

0292453_наконечник рулевой! левыйRenault Duster 1.6/1.5D 10>

Наконечник рулевой тяги »

Другие комментарии поставщиков:— Наконечник рулевой тяги M14X1,5 DACIA DUSTER 04/10 — Скрыть

Наконечник рулевой тяги M14X1,5 »

Другие комментарии поставщиков:— Наконечник рулевой тяги M14X1,5 DACIA DUSTER 04/10 — Скрыть

Наконечник рулевой тяги L »

Другие комментарии поставщиков:— Наконечник рулевой тяги лев DACIA: DUSTER 04/10- Скрыть

Наконечник рулевой тяги R »

Другие комментарии поставщиков:— Наконечник рулевой тяги прав DACIA: DUSTER 04/10- Скрыть

Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника)

Наконечник р/т RENAULT DUSTER 10- лев.

Наконечник р/т RENAULT DUSTER 10- прав. »

Другие комментарии поставщиков:— Наконечник рулевой тяги 5033982— Наконечник рулевой тяги R Скрыть

Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника) »

Другие комментарии поставщиков:— 37281F_тяга рулевая! Renault Duster, Dacia Duster 10>— Тяга рулевая Скрыть

92-02413-014_тяга рулевая! Dacia Duster 10> »

Другие комментарии поставщиков:— Тяга рулевая L/R— Тяга рулевая— Тяга рулевая л.+п. DACIA: DUSTER 10- Скрыть

Тяга рулевая голая L/R

91-02411-210_наконечник рулевой левый! Dacia Duster 1.6 16V/1.5DCi & 4×4 10> »

Другие комментарии поставщиков:— Наконечник рулевой тяги L— Наконечник рулевой тяги— Наконечник рулевой тяги левый DACIA: DUSTER 1.6 16V/1.5DCI ТАКЖЕ 4X4 10- Скрыть

91-02411-110_наконечник рулевой правый! Dacia Duster 1.6 16V/1.5DCi & 4×4 10> »

Другие комментарии поставщиков:— Наконечник рулевой тяги R— Наконечник рулевой тяги правый DACIA: DUSTER 1.6 16V/1.5DCI ТАКЖЕ 4X4 10- Скрыть

Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника) »

Другие комментарии поставщиков:— Тяга рулевая Скрыть

L25137_наконечник рулевой!правыйRenault Duster 1.6/1.5D 10>

L25137_наконечник рулевой!левыйRenault Duster 1.6/1.5D 10>

RE-AX-8765_тяга рулевая! Dacia Duster 1.6/1.5CDi 10> »

Другие комментарии поставщиков:— Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника)— Тяга рулевая голая L/R Скрыть

Наконечник рулевой тяги R

Наконечник рулевой тяги L

Тяга рулевая (+ пыльник) RENAULT DUSTER JAR1079 »

Другие комментарии поставщиков:— Тяга рулевая RENAULT DUSTER 10- лев/прав.(без наконечника)— Тяга рулевая | перед прав/лев |— JAR1079_тяга рулевая! Dacia Duster 1.6/1.5CDi 10>— Тяга рулевая L/R— Тяга рулевая— Тяга рулевая DACIA: DUSTER 10- Скрыть

Наконечник р/т RENAULT DUSTER 10- лев. »

Другие комментарии поставщиков:— RE-ES-8763_наконечник рулевой левый! Dacia Duster 1.6 16V/1.5DCi & 4×4 10>— Наконечник рулевой тяги L— Наконечник рулевой тяги Скрыть

Наконечник р/т RENAULT DUSTER 10- прав. »

Другие комментарии поставщиков:— RE-ES-8764_наконечник рулевой правый! Dacia Duster 1.6 16V/1.5DCi & 4×4 10>— Наконечник рулевой тяги R— Наконечник рулевой тяги Скрыть

Наконечник рулевой тяги »

Другие комментарии поставщиков:— 43443F_наконечник рулевой левый! Renault Duster 1.6/1.5D 10>— Наконечник рулевой тяги L Скрыть

Наконечник рулевой тяги »

Другие комментарии поставщиков:— 43444F_наконечник рулевой правый! Renault Duster 1.6/1.5D 10>— Наконечник рулевой тяги R Скрыть

Наконечник рулевой правый RENAULT DUSTER JTE1195 »

Другие комментарии поставщиков:— Наконечник р/т RENAULT DUSTER 10- прав.— Наконечник рулевой тяги | перед прав |— JTE1195_наконечник рулевой правый! Dacia Duster 1.6 16V/1.5dCi & 4×4 10>— Наконечник рулевой тяги попереч.R— Наконечник рулевой тяги— Наконечник рулевой тяги прав DACIA: DUSTER 10- Скрыть

Как проверить наконечник рулевой тяги

Самостоятельная проверка рулевых тяг заключается в осмотре деталей системы управления на подъемнике или в яме. Предварительно узнать о проблемах с рулевыми наконечниками можно по стуку, возникающему при поворотах руля в стороны на ровном участке дороги.

Осмотр рулевых наконечников и проверка тяги включает в себя:

• Визуальный осмотр деталей на предмет отсутствия деформаций.
• Проверка защитных чехлов шарового шарнира наконечника (отсутствие трещин, через которые может попадать пыль, вода, грязь).
• Определение люфта наконечников – движение по оси пальцев не должно превышать 1.5 мм.

Если вы не знаете, как проверить рулевые наконечники на вашем автомобиле, у вас отсутствует возможность надлежащей диагностики, то лучше обратиться в специализированный автосервис.

Затяжка передних стоек

Вопрос в следующем: 1 — Как сильно надо затягивать гайку штока? (Динамометрического нету) 2 — В каком положении должна находиться машина, когда производится затяжка?

Предварительно можно затянуть на снятой стойке, а окончательно удобней на авто. Удобней потому, что когда стойка на машине и уже нагружена подвеска, то шток стойки не проворачивается, его не нужно держать для затяжки.

Снимешь, стянешь пружины и гайку болгаркой — легко!

Дак я о том же и говорю! Разные конструкции! На 2110 она крутится после установки на авто, а на опеле нет! Вы на каком форуме батенька?!

Снимаешь стойку, стягиваешь пружину стяжками и пилишь шток шлиф машиной. Дальше рассказывать?

А наша Галя балувана выходить.

Артикулы

Оригинальная тяга Рено Дастер продается в комплекте с пыльником, хомутами. Артикул RENAULT 8201108350, детали одинаковые для левой и правой сторон.

Аналоги от дешевых к дорогим:

FRANCECAR FCR-211089

• FRANCECAR FCR-211089 – один из самых доступных вариантов, но и ресурс не велик.
• ASAM 30819 – румынский производитель.
• FEBEST 2422DUST – не плохой вариант, но и не лучший из аналогов.
• DELPHI TA2628 – уже не плохо.
• SASIC 7774016 – хороший производитель.
• TRW/LUCAS JAR1079 – отличный заменитель, в комплекте есть пыльник.

Артикул оригинального пыльника рулевой тяги Рено Дастер – RENAULT 8201108358.

Аналоги:

FEBI 39234

• ASAM 30935
• SASIC 2754006
• FEBI 39234
• SWAG 60939234.

Процесс самостоятельной замены

Демонтаж старой детали и установка новой труда не составляют и могут быть выполнены самостоятельно в условиях гаража. Замена стойки стабилизатора осуществляется в следующей последовательности:

1. Вывешиваем переднюю (заднюю) часть внедорожника. Это делать обязательно, т.к. при демонтаже подушек торсионной штанги их будет невозможно снять из-за того, что стержень прижмет элементы к раме.
2. Открутить гайки крепления шаровых пальцев начиная с верхнего узла. Для того чтобы он не прокручивался, устанавливаем шестигранник в специальное отверстие в торцевой части детали и фиксируем ее.
3. Снимаем тягу со штатного места и определяем причину возникновения дефекта.

Перед установкой новой стойки следует проверить наличие смазки под пыльником. В случае отсутствия необходимо ее добавить. Монтаж новых деталей проводится в обратной последовательности.

Замена рулевых наконечников Duster

Вам понадобится инструмент:

• ключ-балонник;
• гаечные ключи на 16, 19 и 21 мм.
• ключ Торкс Т30;
• съёмник для шарового шарнира.

Оба передних наконечника боковых тяг меняются аналогично друг другу. Единственное отличие: на правом наконечнике левая резьба, а на левом — правая. Для примера рассмотрим процесс замены с левой стороны Рено Дастер:

1. Поднимите Duster подъёмником. Можно использовать домкрат, но в этом случае активируйте ручной тормоз, а под колёса задней оси подложите упоры, чтобы предотвратить откат.
2. Демонтируйте колесо.
3. Ослабьте стопорную гайку на пальце шарнира.
4. Открутите гайку, которой наконечник крепится к поворотному рычагу. Вторым ключом фиксируйте наконечник, чтобы он не проворачивался.
5. С помощью съёмника для шаровых шарниров выньте палец из его посадочного места в поворотном кулаке.
6. Прежде чем снять наконечник окончательно, запомните, как он расположен относительно тяги. Полезно будет сделать пометки маркером. Это даст шанс не сильно нарушить сход-развал.
7. Откручивая наконечник от тяги, сосчитайте число оборотов. Если тяга будет проворачиваться, зафиксируйте её вторым ключом за проточки на её теле.

Соблюдайте моменты затяжки, предписанные производителем для Duster:

• гайка, удерживающая палец шарнира – 37 Нм;
• контргайка – 50 Нм.

Выбор рулевых наконечников

Завод Renault устанавливает на Duster оригинальные детали с каталожными номерами 8201108339 (левый) и 8201108332 (правый). Стоимость комплекта (рекомендуется парная замена) начинается от 4 тыс. руб. Детали поставляются запакованными в полиэтиленовый пакет с этикеткой, на которой присутствует артикул и нанесено обозначение производителя Renault Group.

Аналоги от сторонних производителей:

1. Детали от компании TRW (коды JTE 1194 и JTE 1195), стоимость набора начинается от 3,45 тыс. руб. Изделия от TRW поставляются на конвейеры заводов Renault.
2. Запасные части от немецкой фирмы Lemforder (индексы 3578001 и 3578101) имеют стоимость по 1,3 тыс. руб. Элементы отличаются высоким качеством изготовления.
3. Детали от бельгийского производителя Sidem (артикулы 5233 и 5232), комплект обойдется владельцу машины в сумму от 2,6 тыс. руб. Недостатком деталей является недостаточное количество смазки в шаровом шарнире, что приводит к ускоренному износу трущихся поверхностей.
4. Комплектующие от французской фирмы Sasic (7674016 и 7674017) имеют цену от 1,9 тыс. руб. за набор. Детали отличаются высоким качеством изготовления, по ресурсу не уступают оригинальным узлам.
5. Турецкие запасные части от Yeni As Metal (каталожные номера 17DC1005 и 17DC1006) имеют стоимость до 1,5 тыс. руб. за комплект. Детали рекомендуются для владельцев, не подвергающих ходовую часть своих автомобилей ударным нагрузкам.
6. Возможно использование деталей от испанской RTS (коды 9102411210 и 9102411110), которые идентичны по характеристикам оригинальным элементам. Стоимость набора составляет 1,9 тыс. руб.

Как проверить рулевые наконечники на Рено Логан?

Как проверить состояние рулевых наконечников в т.ч. и всего рулевого механизма на рено логан?

В1

Проверку состояния рулевого управления проводим через каждые 15 тыс. км пробега. На элементах рулевого управления не должно быть механических повреждений. Для проверки свободного хода рулевого колеса (люфта в рулевом управлении) устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Прикрепляем скотчем к панели приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

ШАГ 1: При этом, в моменты начала поворота колес, мелом или ниткой отмечаем границы свободного хода рулевого колеса на его ободе.

ШАГ 2: Измеряем расстояние между метками…

Определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует повороту рулевого колеса на 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек. При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы. Для оценки состояния шаровых шарниров наконечников рулевых тяг потребуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на подставках заводского изготовления.

ШАГ 3: Помощник, взявшись за колесо, качает его в горизонтальной плоскости — несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю — от себя, и наоборот.

ШАГ 4: При этом, приложив руку к корпусу шарового шарнира 1 наконечника рулевой тяги и рычагу поворотного кулака 2, оцениваем их взаимное перемещение.

Если ощущается свободный ход в шаровом шарнире, необходимо заменить наконечник рулевой тяги.

ШАГ 5: Затем прикладываем усилие снизу-вверх к корпусу шарового шарнира наконечника рулевой тяги вдоль оси пальца шарнира.

При этом у исправного наконечника рулевой тяги корпус шарнира должен переместиться относительно пальца шарнира на 1,5–2,0 мм. Это свидетельствует о том, что вкладыш пальца не заклинен в гнезде корпуса шарнира и перемещается, сжимая пружину шарнира. Наконечник рулевой тяги с заклиненным вкладышем шарнира следует заменить. Также нужно заменить наконечник рулевой тяги если чехол шарнира наконечника порвался, потрескался или потерял эластичность.

ШАГ 6: Проверяем состояние чехлов рулевого механизма.

Если чехлы потеряли эластичность, потрескались или порвались, их необходимо заменить.

В2

Или посмотрите видео:
