Предназначение ручного тормоза
Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.
Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.
Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».
Настройка ручника своими руками
В отличие от многих отечественных автомобилей регулировка ручника на автомобиле Рено Логан не требует поднятия автомобиля и работы под его днищем — подтягивать трос следует непосредственно из салона машины. Но для начала необходимо добраться до регулировочного механизма, демонтировав облицовку тоннеля пола. Для этого вам понадобится ключ TORX T20 и отвёртка с плоским лезвием.
Воспользуйтесь ключом TORX T20

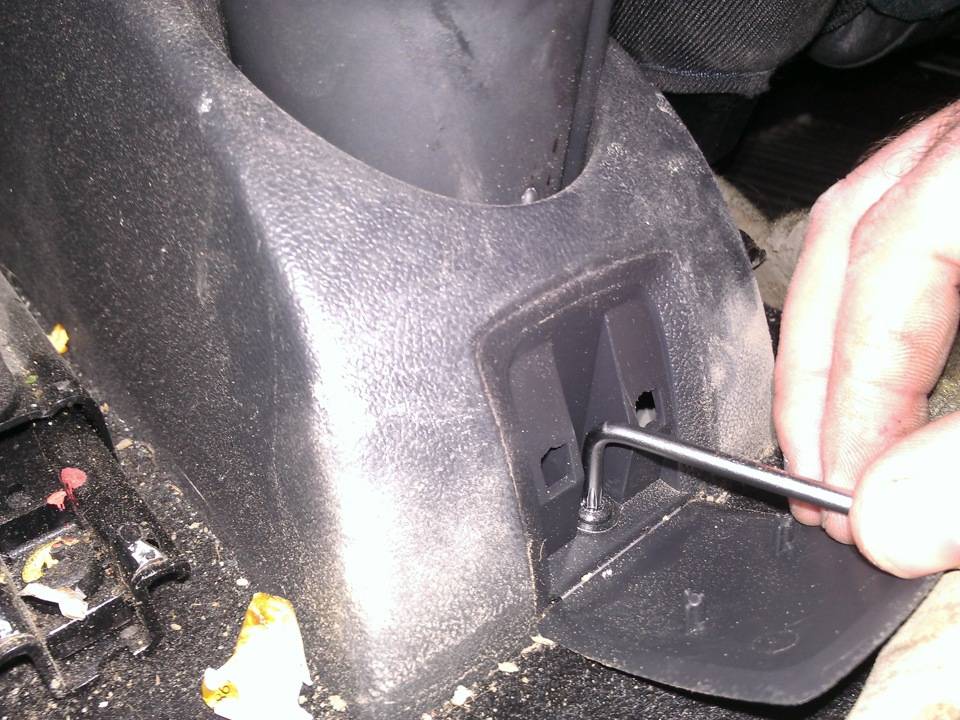

Сначала ключом TORX T20 выверните винт в задней части облицовки — он скрыт под специальной заглушкой, которую можно открыть, воспользовавшись отвёрткой. После этого заднюю часть можно сдвинуть вперёд и снять. Получив доступ к регулировочному механизму ручного тормоза, вооружитесь гаечным ключом на «13» и воспользуйтесь следующей инструкцией, которая расскажет, как подтянуть ручник на Рено Логан:
- Регулировочный узел скрыт под небольшой заглушкой, которую следует откинуть вперёд, предварительно нажав на неё, чтобы вывести из зацепления.
- Далее, подтяните или уменьшите натяжение троса ручника поворотом регулировочной гайки в ту или иную сторону. При этом рычаг должен находиться в нерабочем положении (опущенным до упора). После каждых пол-оборота гайки проверяйте ход рычага, чтобы добиться нужного количества щелчков механизма (оптимально 5–7).
- После этого необходимо вывесить задние колёса, установив автомобиль на опоры, и проверить, не препятствуют ли тормозные колодки вращению каждого колеса при опущенном рычаге. Если всё в порядке, значит, ручной тормоз настроен правильно и можно заглушку вместе с облицовкой тоннеля пола устанавливать на место.
По мере затяжки проверяйте ход рычага
Из этого руководства вы узнали, как отрегулировать ручной тормоз на Рено Логан, но после подтяжки троса необходимо также проверить, насколько эффективно функционирует система ручной блокировки задних колёс. Проводится этот тест на участке дороги с уклоном 25% или на соответствующей эстакаде. Просто поставьте машину на ручник и убедитесь, что она под таким уклоном будет оставаться неподвижной. Если же стояночный тормоз недостаточно эффективен или вовсе не держит, несмотря на правильно выполненную регулировку, то, вероятно, тросы слишком сильно растянулись или повреждены. В любом случае здесь потребуется замена.
Основной этап
Если разборка тоннеля и подтяжка троса производится впервые, нужно иметь в виду, что пластик будет сниматься с трудом. Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить.
Работа начинается со снятия центрального тоннеля. С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой. Под крышечкой находится болт типа «звездочка», который легко откручивается при помощи отвертки, подготовленной на предыдущем этапе.

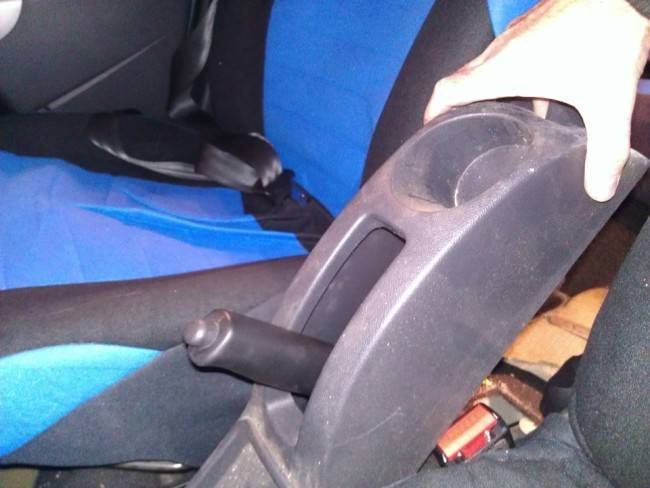

Открутив болт, можно снять сам тоннель. Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.
Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.
Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: чрезмерный натяг троса приведет к преждевременному износу механизмов и слишком большому усилию, требуемому для его активации.
Сборка производится в порядке, обратном описанной процедуре. Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его.
Гайка регулировки, которая контрит себя
Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.
Регулировочная гайка возле рукоятки
Усилить натяжение можно, а ослабить – нет!
О числе щелчков при подтягивании
Подтяжка ручника Рено Логан производится с контролем результата. Автомобиль, если ручник задействован, должен удерживаться на эстакаде, установленной под углом 25 градусов. Наверное, лучше выполнять работу так:
- Затягиваем трос, чтобы ход рычага составлял 6 щелчков;
- Проверяем результат;
- Если нужно, уменьшаем число щелчков до 5-ти, но теперь даже отпущенный ручник может «прихватывать» задние колёса (проверяем).
Очень редкое исключение: число щелчков было понижено до 4-х, и задние колёса при отпущенном ручнике могут вращаться!
Особенности регулировки ручника
Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.
Проверку работоспособности выполняем по такому алгоритму:
- затягиваем рычаг ручника до упора;
- заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
- если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.
Сейчас читают: Проставки для увеличения клиренса Renault Logan: купить проставки на Рено Логан под пружины и стойки | Автопроставка
Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма.
Регулировка
Процесс настройки стояночного тормоза на Logan в отличии от отечественных машин производится намного проще. Делается это из салона автомобиля, первым делом у центрального тоннеля снимается обшивка для того чтобы получить доступ к регулятору. Снимается колпак и откручиваются винт задней обшивки, затем выдвигается немного в перед и снимается. Отодвигается заглушка в виде пирамиды которая скрывает гайку.
Далее делается регулировка:
- Вывешиваем на домкрате заднюю ось или убеждаемся что колеса застопорены при помощи специальных башмаков
- Опускаем ручник

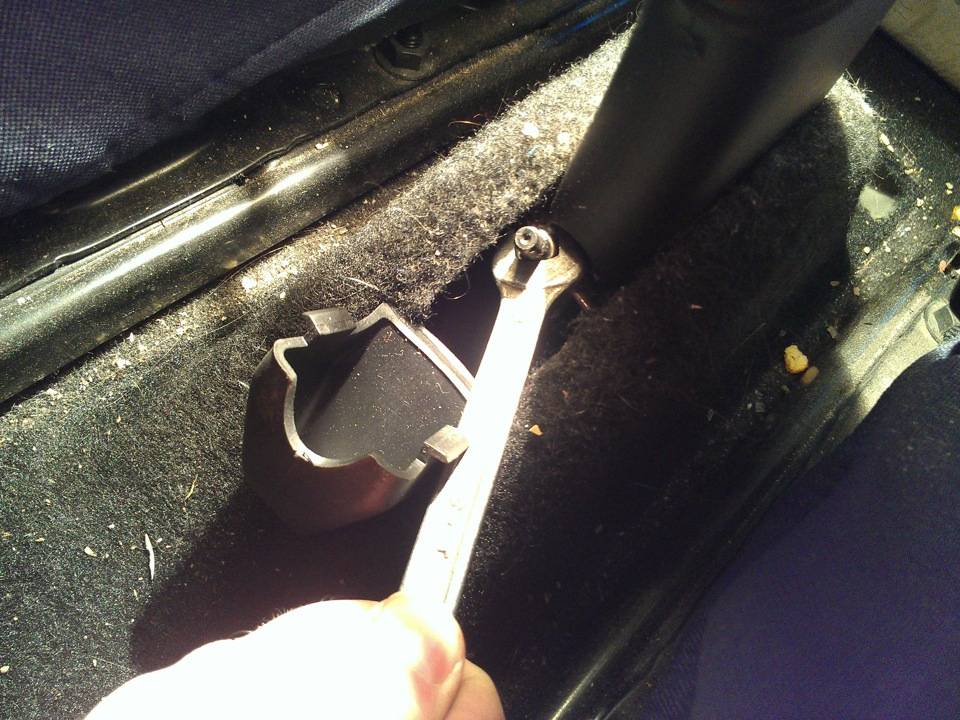

- Берем ключ на 10 или накидной ключ и начинаем поворачивать гайку, делается это на пол оборота
- Проверяем чтобы число щелчков было от 4 до 6 в зависимости от того что нужно
Чтобы проверить на сколько правильно затянут трос ручника Рено Логан машина загоняется на эстакаду или на 25% уклон, после этого машину устанавливаем на ручник и проверяем держит он или идет откат назад, если ручная блокировка неэффективно то скорей всего трос растянулся или повредился, и его нужно менять.
Гайка регулировки, которая контрит себя
Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.
Регулировочная гайка возле рукоятки
Усилить натяжение можно, а ослабить – нет!
По идее, настройку выполняют так: делают пол-оборота вправо – контролируют результат, дальше делают ещё пол-оборота. Количество щелчков рукояти в результате должно равняться 6-ти. Но это – ещё не все хитрости и тонкости.
Как поменять трос ручника
В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:
- Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
- После этого установите заднюю часть автомобиля, .
- Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
- Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
- После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
- Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
- Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
- Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.
Ручной тормоз Рено Логан — специальный механизм, обеспечивающий надежную фиксацию задних колес автомобиля. Несмотря на точность настройки, ручник иногда требует регулировки, что гарантирует его эффективную работу. Многие автовладельцы для решения вопроса обращаются к специалистам. На самом деле, такая работа с легкостью делается и своими руками. Как подтянуть ручник на Рено Логан? Какие особенности этой работы должны быть учтены? Рассмотрим такие моменты подробнее.
Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan
Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.
Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.
— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.
При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.
Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.
Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.
Еще статьи по тормозной системе автомобилей Рено Логан 1,4.
Замена передних тормозных колодок автомобиля Рено Логан.
Схема подключения лампы неисправности тормозной системы Рено Логан.
Как снять суппорт Рено Логан 1,4.
Замена тормозных дисков Рено Логан.
Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.
Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.
Отдельные рекомендации
Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:
- При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
- В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.
Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).
Посмотрите интересное видео по этой теме
Подготовка к работе
Сразу оговоримся: процедура подтягивания троса тормоза на Рено Сандеро не занимает много времени и требует минимум инструмента. Самое главное — аккуратно демонтировать пластиковые детали и кожухи, нечаянно их не повредив. Чтобы провести эту несложную процедуру, нам понадобится:
- Ключ на 10;
- Плоская отвертка;
- Отвертка «звездочка» типа Т20.
Ключ должен быть рожковым, поскольку при работе будет крайне мало места для «маневра» и нужно, чтобы используемый инструмент был как можно более компактным, что хорошо заметно на видео. Отвертку желательно предварительно обмотать скотчем или изолентой.
Этот инструмент нужен, чтобы поддевать и без того хрупкие пластиковые детали, поэтому важно, чтобы острые металлические грани не царапали и ломали этот мягкий материал
Особое внимание стоит уделить очистке от грязи и пыли: если при разборке внутрь механизма нечаянно попадут инородные частицы, это может привести к выходу его из строя и неправильной работе
Когда необходимо подтягивать трос?
Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит , замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.
Замена
Каждая деталь автомобиля имеет свой ресурс это касается и деталей которые входят в систему ручного тормоза
Особое внимание следует уделять тросику так как основные проблемы которые могут появится в этой системе связанны именно с ним. Следует знать что у задних колес колодки разжимаются благодаря двум тросикам, каждый из которых имеет свой привод
Менять его необходимо в следующем порядке:
- При помощи регулировочной гайки ослабляется трос
- Машина устанавливается на домкрат, для того чтобы снять колеса и демонтировать барабаны
- Отщелкиваем фиксирующую пружину и снимаем задние колодки
- Отжав пружину с рычага снимается конец тросика
- У защитного каркаса сжимаем элемент крепежа и в щите тормозного узла снимается трос
- Отжимается защитная оболочка левого и правого тросика, затем немного тянется привод и из отверстия уравнителя выводятся их концы
- Под днищем через каналы вытягиваются тросики
- Новая деталь устанавливается в обратном
На этом работы по извлечению и замене необходимой детали можно считать завершенными.
Как можно заметить замена тросов ручника Рено Логан не такая уж сложная задача, с ней сможет самостоятельно справится каждый автовладелец, главное последовательно и согласно выше приведенной инструкции производить все действия.
Важно помнить что ручник нужно эксплуатировать постоянно по мере необходимости, так как есть такое заблуждение что если его реже использовать он дольше прослужит, но это не так. Тут действует так называемый эффект бумеранга, и в случае если он будет редко перемещаться по защитному каналу его может заклинить в результате чего может может порваться, и тросик придется менять
Настройка ручника своими руками
На Рено Логан процесс регулировки стояночной тормозной системы гораздо прост, чем на отечественных машинах – не нужно его поднимать и вести работы под авто, т.к. трос натягивается из салона. Для этого сперва выполняется снятие обшивки центрального тоннеля пола, чтобы открыть доступ к регулировочному узлу. Применять придется шлицевую отвертку и ключ TORX T20.
Ключ используется для вывинчивания винта сзади обшивки – его прикрывает специальный колпак, который снимается отверткой. Затем задняя облицовка выдвигается вперед и демонтируется. Открыв доступ к регулировочному узлу, следует руководствоваться нижеприведенной последовательностью операций и ключ № 13. Инструкция подскажет, как отрегулировать ручник на Рено Логан:
- Сам механизм регулирования защищен маленькой заглушкой, которая откидывается вперед. Для отщелкивания на нее следует немного нажать.
- Затем подтягивается и ослабляется трос ручного тормоза с помощью регулировочной гайки, которая соответственно крутится в одну либо другую сторону. В этом случае, рычаг должен быть зафиксирован в нерабочем положении (крайнее нижнее). Проверка хода рукоятки осуществляется через каждые пол-оборота гайки, для выставления оптимального значения щелчков 5-7.
- Затем задний мост вывешивается, автомобиль Renault Logan устанавливается на опоры, выполняется тест – не зажимают ли колодки тормозной системы свободный ход колес. Если они вращаются без затирания, то ручник отрегулирован нормально, можно весь узел собирать обратно и закрывать, снятой облицовкой.
- Данная пошаговая рекомендация дала возможность вам отрегулировать стояночный тормоз у Рено Логан. Однако, после того как подтянут трос ручного тормоза следует убедиться эффективно ли производится блокирование колес сзади ручником. Тест выполняется на дороге, имеющей уклон в 25% или же на подобной эстакаде. Автомобиль ставится на ручной тормоз, и проводится наблюдение — начинает ли она перемещаться или же остается неподвижной. Если же эффективность ручной блокировки низкая или же ручник вообще не удерживает машину Renault Logan, то трос либо поврежден или же растянулся. Поэтому требуется замена тросика ручника.
Сколько должно быть щелчков?
По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).
Алгоритм действий выглядит так:
- Протягивайте тросик до шестого щелчка.
- Убедитесь в результате.
- Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.
Как подтянуть ручник на Рено Логан: шаг за шагом
Весь процесс регулировки ручного тормоза производится по простому алгоритму:
- Демонтируйте заглушку с облицовочной части тоннеля.
- Используйте ключ Торкс Т20, чтобы скрутить саморез.
Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.
Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.
- Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
- Опускайте ручной тормоз вниз.
- Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
- Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
- Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.
В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.
После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.
Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:
- Контролируйте уровень тормозной жидкости.
- Проверьте и поменяйте колодки на передних колесах.
- Проверьте и поменяйте барабан на задних колесах.
- Проверьте и поменяйте передние диски.
Упомянутые работы выполняются, если в этом имеется необходимость.
Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:
- При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
- В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.
Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).
Замена тросов стояночного тормоза Рено Логан
Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в
неподвижном состоянии на уклоне — до 23 % включительно.
Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.
Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем
регулировочную гайку привода на резьбовом наконечнике переднего троса (см. «Регулировка привода стояночного тормоза»). Опускаем рычаг стояночного тормоза. Снимаем колодки тормозного
механизма заднего колеса (см. «Замена колодок тормозных механизмов задних колес»).
Плоскогубцами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…
…выводим трос из прорези уравнителя.
Сжав плоскогубцами лепестки фиксатора заднего наконечника оболочки троса…
…выводим наконечник из отверстия в щите тормозного механизма…
…и из металлического держателя на рычаге задней подвески.

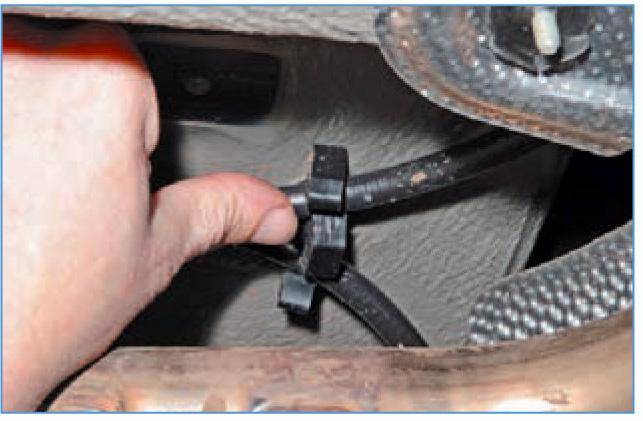

Вынимаем трос из двух пластмассовых держателей на топливном баке…
…и пластмассового держателя на днище кузова.
В салоне автомобиля …
…плоскогубцами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.
Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища. Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

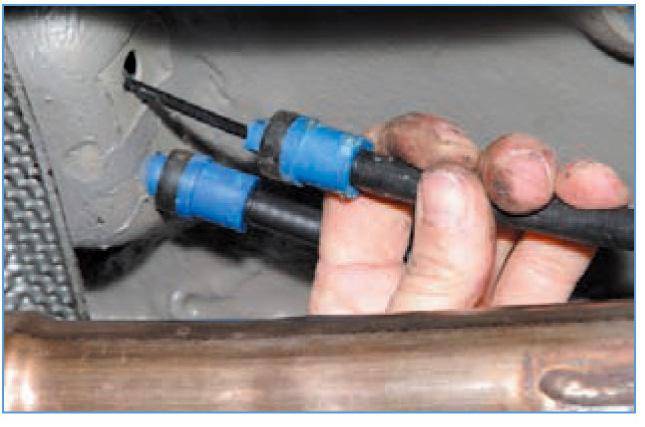

Выводим трос из отверстия в днище кузова.
Аналогично снимаем правый трос стояночного тормоза.
Устанавливаем задние тросы стояночного тормоза в обратной последовательности.
Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола» и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом
наконечнике переднего троса.
Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).
Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.
Отогнув разрезанные части коврового покрытия…
…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

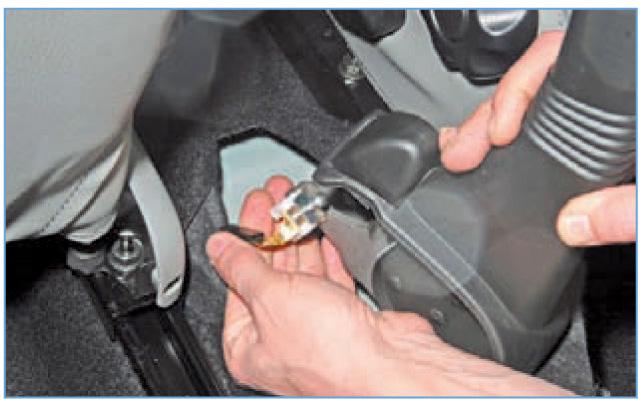

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.
Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.
Вынимаем передний трос из отверстия рычага.
Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…
…наконечника переднего троса…
…и наконечников задних тросов.
Вынимаем передний трос из уравнителя. Устанавливаем передний трос стояночного тормоза в обратной последовательности.
После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
Что нужно знать о гайке для регулировки?
Главный элемент механизма ручного тормоза — гайка для регулирования. Именно с ее помощью производится настройка системы и ее приведение в работоспособное состояние. Но учтите, что гайку можно только закручивать, а выкручивать ее запрещено. С чем же это связано?
Гайка для регулирования ручника является самоконтрящейся. Другого устройства для настройки ручного тормоза в Рено Логан не предусмотрено. Чтобы подтянуть ручник, требуется прокручивать гайку в правую сторону. В случае обратного прокручивания тросик, наоборот, ослабнет, а само устройство перестанет фиксировать авто. Но последний вариант исключен, ведь гайка является самоконтрящейся. Это значит, что ее вращение возможно только в одну сторону. Следовательно, в процессе регулировки послабить тросик ручного тормоза не получится.
Предназначение ручного тормоза
Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.
Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.
Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».
Как подтянуть ручной тормоз на Рено Логан, регулировка, проверка, видео
Проверяем ручник на Рено Логан
Следуя руководствам производителя, проверка ручного тормоза на Рено Логан проводится очень просто. Если автомобиль не может быть удержан на наклонной плоскости с углом 25˚ при затяжке рычага на 4-5 щелчков, нужно хирургическое вмешательство в привод ручника. Причин может быть несколько:
изношенные тормозные колодки, одна самых частых причин некорректной работы ручника;
сбитая регулировка автоподводки колодок;
износ тормозного барабана;
растянулся трос ручника;
необходима элементарная регулировка привода.
Навскидку оценить состояние тормозного механизма Рено Логан достаточно просто. Если мы меняли задние колодки сто тысяч километров пробега назад, все понятно. Необходима замена, смазка и регулировка. Храповой механизм автоматического подвода колодок тоже может прихватить из-за коррозии, это случается, как правило на пробеге 40-60 тысяч км, износа самого барабана можно ждать через 150-200 тысяч пробега, это зависит от типа фрикционных накладок и их качества.
В зависимости от пробега и наличия свободного времени, проводим ревизию либо самого тормозного механизма с демонтажем барабана, как на фото выше, либо пробуем подтянуть ручник, потратив всего несколько минут.
Как подтянуть ручной тормоз Логан за 5 минут
В зависимости от комплектации и завода сборки нашего Логана, добраться до гайки регулировки натяжения троса ручного тормоза можно несколькими способами. Самый простой — на недорогих комплектациях. Просто приподнимаем пластиковый кожух ручника, берем головку на 10 с удлинителем и внимательно вращаем эту самую гайку по часовой стрелке. После этого обязательно проверяем работу системы так, как это указано ниже.
Независимо от комплектации, регулировку можно провести таким образом:
поднимаем рычаг ручника и откидываем пластиковую накладку;
откручиваем саморез битой Torx20;
приподнимаем пластиковый корпус;
вынимаем пластиковый защитный кожух;
используем ту же головку на 10 с удлинителем или длинный торцовый (рожковый) ключ;
подтягиваем гайку ровно настолько, чтобы рычаг затягивал колодки максимум на 5-6 щелчков.
Проверка работы ручника должна проводиться только на автомобиле с установленными задними колесами, без дополнительной нагрузки на заднюю ось (пустой багажник) и с гарантией того, что тормозные колодки и механизм автоподводки находятся в исправном состоянии. При этом при проверке нужно убедиться в том, что задние колеса свободно вращаются при отпущенном ручнике, колодки не закусывает и тормозные барабаны не греются при езде по трассе.
Чтобы убедиться в простоте проведения этой операции, можно глянуть видео, которое прислал наш пользователь. Удачной всем регулировки и крепких тормозов.
Отдельные рекомендации по регулировке и эксплуатации ручного тормоза Renault Logan
Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.
Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.
В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты
Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки
Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.
Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.
