Сцепление Рено Дастер (описание и составляющие)

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

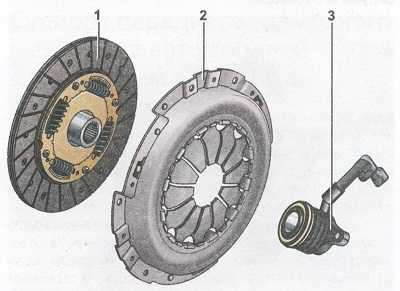

В корпусе содержатся следующие детали:

• Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
• Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
• Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
• Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
• Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Устройство МКПП Renault Duster с 2010 г.в.

Recommendations

Принцип работы

После нажатия на педаль сцепление Дастера передает крутящий момент от коленчатого вала к маховику. Далее через пластинчатые пружины на кожух сцепления крутящий момент идет на ведущий диск, после чего он поступает на ведомый диск. Ступица устройства при помощи шлицевого соединения присоединяется к ведущему валу.

В Рено Дастер сцепление является сухим однодисковым. Для зарубежных автомобилей этот тип сцепления является наиболее распространенным. Специалисты отмечают надежность устройства такого типа и его длительный срок службы. Привод осуществляется за счет действия гидравлического рабочего цилиндра. В механизме установлен специальный подшипник, который минимизирует действие силы трения.

Компоненты:

• Картер сцепления Дастер
• Подшипник выключения
• Цилиндр выключения рабочий
• Корзина (нажимной диск с кожухом)
• Диск ведомый
• Маховик

За счет передачи объема тормозной жидкости и давления, которые проходят по трубкам высокого давления, выжимается рабочий цилиндр. Жидкость поступает от главного цилиндра в сцепление Дастера. При этом рабочий цилиндр обеспечивает перемещение пластины с корзины сцепления.

Это интересно: Принципиальная схема Правая фара Дальний свет. L90

Как производится прокачка

При замене сцепления в гидравлическую систему выжима попадает воздух.

Работу которую выполняют так:

1. Измеряют уровень тормозной жидкости в полости тормозного цилиндра. 2 элемента соединяют с общим баком. Жидкость должна достигать максимальной отметки, нанесенной на корпус емкости. При необходимости выполняют доливку.
2. Удаляют колпачок с клапана, выпускают воздух из цилиндра сцепления.
3. Устанавливают на клапан шланг, конец которого погружают в канистру с тормозной жидкостью.
4. Просят напарника плавно надавливать на педаль сцепления через каждые 2 секунды.
5. Вытаскивают пружинный элемент крепления шланга. Вынимают наконечник из отвода рабочего цилиндра. В это время помощник нажимает на сцепление, удерживая его. Из шланга должна потечь тормозная жидкость с пузырьками. После того как этот процесс прекратится, наконечник вводят в патрубок до упора. Устанавливают пружинный фиксатор.
6. Отпускают педаль, выжидают 5 секунд. Действия повторяют до прекращения появления пузырьков в жидкости.

После прокачки сцепления не забывают надеть колпачок на клапан для выпуска воздуха.

Прокачка гидропривода сцепления

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

• накидные, рожковые ключи, головки разных размеров;
• отвертки;
• центрирующая оправка.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

2278-11-2-05

…и немного (на 4–6 мм) сдвигаем наконечник трубки с переходника.

При этом часть тормозной жидкости вытесняется в емкость. После того как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник. После этого помощник может отпустить педаль сцепления. Повторяем эту операцию несколько раз.

Снимаем шланг и надеваем на штуцер защитный колпачок.

При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Существует более простой вариант замены тормозной жидкости в гидроприводах тормозов. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.

Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок, плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.

Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре, и незамедлительно пополняем бачок. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз переместиться от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.

Обычно наиболее быстро уровень растет в бутылках, в которые опущены шланги, идущие от тормозных цилиндров передних колес. Как только в бутылке у одного из передних колес окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра другого переднего колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после того, как через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.

Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

[Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 60 000/120 000 км пробега]

Renault Duster: замена жидкости в гидроприводах тормозов и сцепления

Как работает полный привод Рено Дастер: строение и принцип

С попаданием на отечественный рынок автомобилей Рено Дастер получил весьма широкую популярность. Связано это с тем, что за относительно невысокие деньги потребитель получает качественный кроссовер с полным приводом. Для многих автолюбителей функция 4х4 является необходимостью, поскольку приходится ездить по бездорожью довольно часто. Особенно это касается фермерских и лесных угодий. Но, какой же принцип работы полного привода на Рено Дастер?

Как работает полный привод Рено Дастер рассказано на видео:

Включение полного привода

Сначала рассмотрим не техническую сторону вопроса, а функциональную. Поскольку современные автомобильные тенденция стремятся к уменьшению расхода горючего, то на автомобилях зачастую устанавливают переключатели с полного привода на обычный. Этой полезной функциональности не лишился и Рено Дастер. Так, в салоне автомобиля размещена шайба-переключатель, которая позволяет включать разные режимы. Рассмотрим вопрос более детально:

1. Функция Lock. Это как раз и является полным приводом. Она блокирует распределительную муфту и идет принудительная нагрузка на все оси автомобиля. При использовании режима Lock, не рекомендуется ездить быстрее чем 70-80 км/час, чтобы не вызвать поломку муфты-блокиратора.
2. Функция 2WD. Само название говорит за себя. В этом режиме включается только передний привод, и он оптимально подходит для езды по трассе. Кнопка электромуфты в режиме «2WD»
3. Функция AUTO. Самый распространенный режим, с которого водители обычно не переходят на другие. ЭБУ контролирует все процессы, связанные с работой приводов, и сам переключается на нужный, в тех, или иных условиях. Так, происходит экономия топлива, поскольку по трассе работает только передний привод, а на бездорожье, где это необходимо, включается полный. Кнопка электромуфты в режиме «AUTO»

Таким образом, видно, что как и блок управления, так и сам водитель может выбирать на каком режиме ездить.

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

В этом случае, на автомобиле установлена раздаточная коробка, которая перенаправляет крутящий момент и на задние колеса. Система была придумана достаточно давно, еще в далекие 50-е, но принцип остался по наши дни, хотя эти устройства все время совершенствуются.

Классическая схема подключаемого полного привода

В заднем редукторе Рено Дастер установлена муфта, и в случае ее блокировки задний привод не работает.

Подробная схема полного привода на Дастере

Через карданный вал он попадает на задний редуктор, в котором стоит муфта-регулятор включения заднего привода. Если она включена, то работает полный привод, если выключена, то только передний. В заднем редукторе есть своё масло, которое требует замены.

Рекомендации

Еще раз напомним, что принудительно использовать муфту-переключатель не стоит в течении длительного срока, поскольку она может выйти со строя под силовой нагрузкой. Поэтому, режим АВТО считается самым оптимальным в использовании.

Там, где необходимо, стоит кратковременно включить ручной режим, а когда он станет не нужным обратно переключить на режим AUTO.

Выводы

Устройство работы полного привода оказалось простым и понятным. Конечно, если муфта выйдет из строя, то придется заменить узел полностью, что дорого, поэтому стоит соблюдать правила использования режима 4х4.

Лучшие производители сцепления для Дастера

Замена сцепления на рено дастер предполагает покупку новой детали. Цена зависит от производителя.
Один из надежных производителей и поставщиков автозапчастей — французская компания Valeo. Фирме принадлежат 143 завода в 20 странах. Среди клиентов — автогиганты BMW, Ford, General Motors. Все комплектующие проходят сертификацию, строжайший производственный контроль.
Немецкая фирма SACHS занимается поставками оригинальных запчастей для вторичного рынка и конвейерной сборки европейских автомобилей. Крупнейший производитель комплектующих имеет 39 производственных участков во всем мире.

Немецкая компания LuK — крупнейший производитель. Обеспечивает продукцией вторичный рынок и сборочное производство. Имеет более 1000 патентов на узлы сцепления.
Турецкий производитель MA-PA поставляет запчасти в 45 стран мира. Для рынка России и СНГ продукция выпускается под брендом «KRAFTTECH».

2278-4-27-01

При замене откачиваем старую жидкость из бачка резиновой грушей.

После откачки старой тормозной жидкости заливаем в бачок новую.

Замену проводим при неработающем двигателе сначала в одном контуре, а затем в другом в такой последовательности:

• Тормозной механизм правого заднего колеса
• Тормозной механизм левого переднего колеса
• Тормозной механизм левого заднего колеса
• Тормозной механизм правого переднего колеса

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса.

Это интересно: Снятие, замена, установка балки задней подвески Renault Logan 2004-2015 Бензин

Прокачка сцепления

При замене сцепления в систему может попадать воздух. Чтобы его удалить, проводятся такие работы, как:

1. Измерение уровня тормозной жидкости. Если он недостаточный, жидкость следует подлить.
2. Снятие колпачка с клапана, чтобы устранить воздух, находящийся в цилиндре сцепления.
3. Установка на клапан шланга, второй конец которого погружается в емкость с жидкостью для тормозов.
4. Надавливание на педаль сцепления с интервалом в пару секунд. Желательно, чтобы эту процедуру делал напарник.
5. Пока напарник нажимает на педаль, следует убрать пружину, крепящую шланг. Также удаляется наконечник из отвода рабочего цилиндра. При нажатии на педаль, если все сделано правильно, должна пойти тормозная жидкость. В ней можно заметить пузырьки. Как только они исчезнут, необходимо обратно установить снятые детали.
6. Отпустить педаль и выждать некоторое время. Далее процедуру можно повторить до полного исчезновения пузырьков.
7. Установить колпачок на клапан.

Замена сцепления завершена

После проделанной работы необходимо оценить работоспособность нового сцепления, медленно начав трогаться. Далее стоит оценить плавность и точность переключения передач, наличие посторонних звуков и прочих проблем при движении на разных передачах. Если что-то работает не так, как должно, установить причину неисправности. Обычно, если все сделано правильно, никаких проблем быть не должно.

Как заменить сцепление Renault Duster, также смотрите в видео:

Рекомендуем к прочтению на нашем сайте про Рено Флюенс.

Обслуживание и регулировки сцепления Рено Дастер

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

В корпусе содержатся следующие детали:

1. Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
2. Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
3. Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
4. Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
5. Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Прокачка с помощником

Помощник нужен в том случае, если ТЖ полностью слита с системы. Нажатием на педаль сцепления процесс ускорится. Но и только для устранении воздуха с системы гидропривода помощник будет не лишним.

Вам понадобится:

Новая тормозная жидкость. Производитель рекомендует ELF FRELUB 650 DOT4. Можно заливать и другие, главное, чтобы оно соответствовало спецификации FMVSS 116 (DOT 4) и SAE J 1704, к примеру, TRW DOT4

Важно понимать, что если идет только прокачка сцепления с доливом, а не полной заменой, то заливайте в гидросистему ту марку ТЖ, которая уже залита.

Прозрачная трубка диаметром 4-5 мм, можно взять от капельницы или от магистрали омывателя ВАЗ.
Плоская отвертка или ключ для вытаскивания магнитолы из шахты.
Емкость для сбора ТЖ.
Ветошь. Должна быть всегда под рукой, так как ТЖ является агрессивной жидкостью и может разъесть лакокрасочное покрытие кузова

Поэтому важно сразу же ее удалять со всех поверхностей, на которые она попала.

Подготовительные мероприятия:

Чтобы добраться до штуцера рабочего цилиндра сцепления Рено Дастер демонтируйте патрубок системы впуска двигателя, а также для удобства работ снимите АКБ.

Открутите крышку бачка тормозной системы и проверьте уровень ТЖ. При необходимости долейте ее под завязку

Тут важно понимать, что от бочка отходят два заборных патрубка, верхний, для работы гидросистемы сцепления, и нижний, для работы тормозной системы. Поэтому до верхнего патрубка должна доставать тормозная жидкость.

Очистив рабочий цилиндр от загрязнений и отложений, снимите защитный резиновых колпачок со штуцера.
На штуцер наденьте прозрачный патрубок

Второй его конец опустите в подготовленную емкость.

На рабочем цилиндре сцепления Рено Дастер, в отличии от Меган 2, находится только одна лира (фиксатор). Его нужно аккуратно сдвинуть вниз и удерживать, при этом одновременно сдвинуть черную трубку вправо (в сторону АКБ) на 5 мм, как показано на рисунке ниже.

Из системы начнет вытекать ТЖ с воздухом. Чтобы ускорить процесс помощник может нажать на педаль сцепления и удерживать ее до тех пор, пока из системы выходит жидкость с воздухом. Как только процесс остановился, черная трубка вдвигается влево и фиксируется лирой. Педаль отпускается. Подождите не менее 5 секунд и повторите цикл.
Процедуру проводить до тех пор, пока из системы не выйдет весь воздух. Как правило, нужно сделать 4-6 повторов.

Сдвиньте черную трубку влево в исходное положение и зафиксируйте ее лирой. Убедитесь, что последняя надежно зафиксировала трубку и она не выходит из рабочего цилиндра.
Наденьте защитный колпачок.
Долейте до уровня ТЖ в бачок.
Установите АКБ, воздуховод на свои штатные места.

Some Title Here

В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

Частенько езжу на рыбалку, охоту, на дачу, то есть туда, где обычная легковушка не доберется.

Могу сказать точно, машина со своими заявленными функциями справляется на отлично. Конечно, работает не все идеально, но того, что есть, хватает с головой. Павел, водительский стаж 4 года: На и тысячах пробега полетела муфта.

Машина была на гарантии, дилер быстренько все поменял, а если бы не гарантия, то влетело бы мне это в круглую сумму. Трансмиссия полноприводного автомобиля включает в себя: Крутящий момент от двигателя через сцепление передается к коробке передач, где изменяется в соответствии с включенной передачей.

От коробки передач момент подводится к главной передаче, в которой увеличивается, и далее через дифференциал передается к приводам передних колес.

Рено Дастер в программе Коробка передач

Коробка дифференциала шлицами связана с полым ведущим валом раздаточной коробки, внутри которого проходит вал проходной , соединяющий полуосевую шестерню дифференциала с приводом правого колеса.

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

• накидные, рожковые ключи, головки разных размеров;
• отвертки;
• центрирующая оправка.

Артикулы

Комплект сцепления для Renault DusterRENAULT 77014-79161 – комплект сцепления для Duster 1.5 дизель без выжимного подшипника.

Аналоги (тоже без выжимного):

• SACHS 3000950629
• LUK 623332109
• VALEO 826862.

Оригинальный комплект (диск и корзина) для мотора 1.6 К4М с полным приводом – артикул RENAULT 7701479126.

Заменители:

• VALEO 826303
• LUK 620311909
• SASIC 5104046
• SACHS 3000951986.

Артикул оригинального сцепления для 1.6 К4М с передним приводом – RENAULT 302050901R.

RENAULT 302050901R

Каталожный номер оригинальных запчастей (без выжимного) для двигателя 2.0 с полным и передним приводом — 302059157R. Аналоги:

• MECARM MK-10097D
• VALEO 834027 с выжимным
• SACHS 3000950648
• LUK 623370909

Прокачка с помощником

Помощник нужен в том случае, если ТЖ полностью слита с системы. Нажатием на педаль сцепления процесс ускорится. Но и только для устранении воздуха с системы гидропривода помощник будет не лишним.

Вам понадобится:

Новая тормозная жидкость. Производитель рекомендует ELF FRELUB 650 DOT4. Можно заливать и другие, главное, чтобы оно соответствовало спецификации FMVSS 116 (DOT 4) и SAE J 1704, к примеру, TRW DOT4

Важно понимать, что если идет только прокачка сцепления с доливом, а не полной заменой, то заливайте в гидросистему ту марку ТЖ, которая уже залита. Прозрачная трубка диаметром 4-5 мм, можно взять от капельницы или от магистрали омывателя ВАЗ.
Плоская отвертка или ключ для вытаскивания магнитолы из шахты.
Емкость для сбора ТЖ.
Ветошь

Должна быть всегда под рукой, так как ТЖ является агрессивной жидкостью и может разъесть лакокрасочное покрытие кузова. Поэтому важно сразу же ее удалять со всех поверхностей, на которые она попала.

Подготовительные мероприятия:

Чтобы добраться до штуцера рабочего цилиндра сцепления Рено Дастер демонтируйте патрубок системы впуска двигателя, а также для удобства работ снимите АКБ.
Открутите крышку бачка тормозной системы и проверьте уровень ТЖ. При необходимости долейте ее под завязку

Тут важно понимать, что от бочка отходят два заборных патрубка, верхний, для работы гидросистемы сцепления, и нижний, для работы тормозной системы. Поэтому до верхнего патрубка должна доставать тормозная жидкость

Очистив рабочий цилиндр от загрязнений и отложений, снимите защитный резиновых колпачок со штуцера.
На штуцер наденьте прозрачный патрубок. Второй его конец опустите в подготовленную емкость.
На рабочем цилиндре сцепления Рено Дастер, в отличии от Меган 2, находится только одна лира (фиксатор). Его нужно аккуратно сдвинуть вниз и удерживать, при этом одновременно сдвинуть черную трубку вправо (в сторону АКБ) на 5 мм, как показано на рисунке ниже.
Из системы начнет вытекать ТЖ с воздухом. Чтобы ускорить процесс помощник может нажать на педаль сцепления и удерживать ее до тех пор, пока из системы выходит жидкость с воздухом. Как только процесс остановился, черная трубка вдвигается влево и фиксируется лирой. Педаль отпускается. Подождите не менее 5 секунд и повторите цикл.
Процедуру проводить до тех пор, пока из системы не выйдет весь воздух. Как правило, нужно сделать 4-6 повторов.
Сдвиньте черную трубку влево в исходное положение и зафиксируйте ее лирой. Убедитесь, что последняя надежно зафиксировала трубку и она не выходит из рабочего цилиндра.
Наденьте защитный колпачок.
Долейте до уровня ТЖ в бачок.
Установите АКБ, воздуховод на свои штатные места.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Это интересно: Очистка системы вентиляции картера Renault Sandero

Обратная прокачка с помощью шприца

Данный способ был найдет на одно из форумов, нами на практике не применялся, но, наверное, имеет право на жизнь. Ссылку на прямую прокачку с помощью шприца мы дали выше.

Суть его заключается в том, чтобы протолкнуть ТЖ от рабочего цилиндра сцепления в сторону бачка, тем самым выгнав воздух из системы.

Для прокачки сцепления понадобится:

1. Тормозная жидкость (марка указана выше).
2. Два шприц на 20 (50 мл). Можно больше. Зачем – читайте дальше.
3. Патрубок прозрачный диаметром 4-5 мм и длиной не более 30-50 см. Подойдет от магистрали омывателя ВАЗ.
4. Чистая ветошь.
5. Емкость для сбора ТЖ.

Добираемся до рабочего цилиндра сцепления.
Очищаем последний от грязи и снимаем защитный колпачок.

Доливаем тормозную жидкость в бачок до уровня. Под завязку заполнять не нужно.
Один конец шланга надеваем на штуцер, а второй пока оставляем свободным.
Наполните шприц ТЖ. Можно сразу купить 4-6 20 мл шприца заполнить их и положить рядом. Стоят они не дорого. Один шприц должен оставаться пустым.
Сдвигаем фиксатор (лиру) вниз и отводим черную трубку вправо к АКБ на 5 мл.
Самотеком пойдет жидкость

Тут важно, чтобы она выдавила воздух из патрубка. Для ускорения процесса можно использовать пустой шприц и откачать воздух.
Теперь подключаем к системе заранее заполненный ТЖ шприц и начинаем давить в обратную сторону наблюдая, как она выходит вместе с воздухом в бачке через верхний патрубок.
При необходимости откачиваем лишнюю ТЖ из бачка вторым шприцом

Можно использовать грушу.

Опустошив первый шприц сдвигаем черную трубку влево и фиксируем ее лирой.
Подключаем второй заранее заполненный шприц или закачиваем ТЖ в первый.
Расфиксировав, повторно сдвиньте черную трубку вправо и снова закачайте в систему тормозную жидкость.
Делайте это до тех пор, пока в бачок не перестанет поступать воздух.
Далее снова фиксируем трубку и надеваем защитный колпачок.

Пошаговая инструкция по замене сцепления на Рено Дастер

Замену сцепления выполняют так:

Демонтируют коробку передач.
Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу.
Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют.
Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах

Если для этого не нужно прилагать усилий, заменяют диск.
Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять.
Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей

Поврежденные элементы заменяют.
При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости.
Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов.
Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали.
Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому.
Демонтируют оправку, возвращают на место коробку передач.
Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Прокачиваем сцепление на Рено Меган 2
