Залипание сцепления
Залипание сцепления возникает тогда, когда перемешение рычага выключения сцепления слишком велико, если имеется препятствие в самом сцеплении или в шлицах первичного вала, или масло попало в сцепление и сгорело, образовав налет на диске сцепления или маховике. Причиной этой неисправности может быть также наличие воздуха в гидравлической системе.
Следствием, к которому приводят вышеуказанные неисправности, бывает то, что нажимной диск не выходит полностью из зацепления даже тогда, когда педаль сцепления до конца нажата.
Если есть подозрения на залипание сцепления, оно может быть подтверждено в случае затруднения включения первой передачи на стоящем автомобиле при затруднении переключения передач и слишком резком включении сцепления при отпускании педали из полностью нажатого положения.
Проверьте правильность регулировки свободного хода сцепления, если причина неисправности лежит в самом сцеплении. Может оказаться необходимым снять сцепление для проверки первичного вала коробки передач.
Настройка натяжения троса
С новыми дисками сцепления расстояние L1 должно составлять 86 -5 мм. Наверняка до замены оно было больше, и значит, трос будет провисать. Если это не так, то возможно требуется замена троса сцепления в связи с его износом.
Регулировка троса сцепления
Устраним провисание сами: ключом «на 10» откручиваем контрагайку, придерживая наконечник ключом «на 7». Внутреннюю гайку накручиваем по резьбе, пока трос не окажется натянут. В общем, всё делается так, будто мы на Рено Логан подтягиваем сцепление. В финале не забудьте затянуть контрагайку и проверьте сделанную работу.
Расстояние L2 с новым тросом равно 60 -5 мм. Но только при условии, что L1=86 и что трос – новый. На практике можно видеть другие цифры: L1=86 мм, L2 – больше, чем 65 мм. Это – тоже норма, при условии, что трос давно не меняли.
Готовим инструмент
Специального инструмента здесь не требуется. Для прокачки сцепления понадобится несколько простых вещей. Запаситесь прозрачной трубкой, которая присоединяется к штуцеру гидропривода сцепления. Оптимальная длина — 60–100 см. Слишком большая трубка не нужна, поскольку потребуется много жидкости для ее наполнения. Короткая окажется неудобной, ведь действия проходят снизу моторного отсека и придется стоять в наклоненной позе. Купите в аптеке капельницу и отрежьте нужный размер прозрачной трубки.
Еще понадобится шприц. Чем его емкость больше, тем лучше. Оптимально — 200 мл. Шприц будет создавать вакуум для удаления пузырьков. С его помощью выполнить процедуру получится без помощников.
Подойдет такая трубка и шприц для присоединения к штуцеру гидроузла сцепления
Приобретите бутылку DOT4. Жидкость необходима для восполнения объема в бачке, поскольку при удалении шприцем вещества с воздухом, уровень будет подать и контур может снова завоздушиться.
Обнаружение и устранение источника загрязнения маслом сцепления
Если сцепление загрязнено маслом, нет смысла заменять его до тех пор, пока источник загрязнения не будет обнаружен и неисправность устранена. Без этого, замена сцепления ничего не даст.
Масло может попасть в сцепление только из двух источников — из двигателя или трансмиссии. Если оно поступает из кожуха двигателя — это означает выход из строя заднего сальника, находяшегося за маховиком. К сожалению, снять этот сальник не так легко. Если масло поступает из коробки передач — это означает выход из строя переднего сальника коробки передач.
Чтобы выполнить эту работу по замене сальника надлежащим образом, следует слить масло из трансмиссии, а картер конечной передачи отделить от картера коробки передач. Это большая работа, но она должна быть сделана.
Когда нужна прокачка на Sandero
В французских авто Renault используется тормозная жидкость из общего бачка — нижний патрубок уходит на контур тормозов, а верхний на сцепление. Нагнетание давления обеспечивает главный цилиндр, расположенный сразу под этим резервуаром. Когда водитель нажимает на педаль в салоне, запускается циркуляция DOT‐жидкости, воздействующая на рабочий гидропривод. Он размыкает диски, передающие крутящий момент от двигателя к коробке.
Схема работы гидропривода сцепления современного автомобиля
Это вещество требуется заменить раз в 3 года, независимо от пробега, поскольку жидкость натягивает влагу из воздуха. В результате она становится менее плотная, быстрее перегревается в тормозном контуре, а в трансмиссии приводит к поломкам. При заправке новой жидкости и понадобится прокачать сцепление Рено Сандеро.
Еще удаление воздуха через системный штуцер проводится внепланово при:
- установке нового главного цилиндра;
- замене выжимного подшипника;
- разрыве магистралей и трубок;
- установке нового бачка.
Если не выполнить удаление пузырьков, то будут проблемы с переключением передач. Диск с фрикционными накладками станет не полностью разъединяться с корзиной, и “скорости” смогут включаться только с хрустом. При сильной завоздушенности порой нельзя включить передачу совсем.
Замена диска сцепления и его ресурс
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
Приступаем к замене.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
Прокачиваем сцепление на Рено Меган 2
Готовим авто к прокачке
Перед процедурой удаления воздушных пробок важно проверить плотность и цвет самой жидкости. Если она очень мутная и темная, то нет смысла в прокачивании — потребуется полная замена
В моделях Renault Sandero используется вещество DOT4. Это техническое средство золотистого и почти прозрачного цвета. В основе средства линейные полиэфиры с добавками полиалкиленгликоля. Присадки обеспечивают связывание воды, чтобы продлить эксплуатацию вещества под давлением в гидравлике. Цвет DOT‐жидкости проверяется визуально в бачке, а плотность определяется специальным прибором.

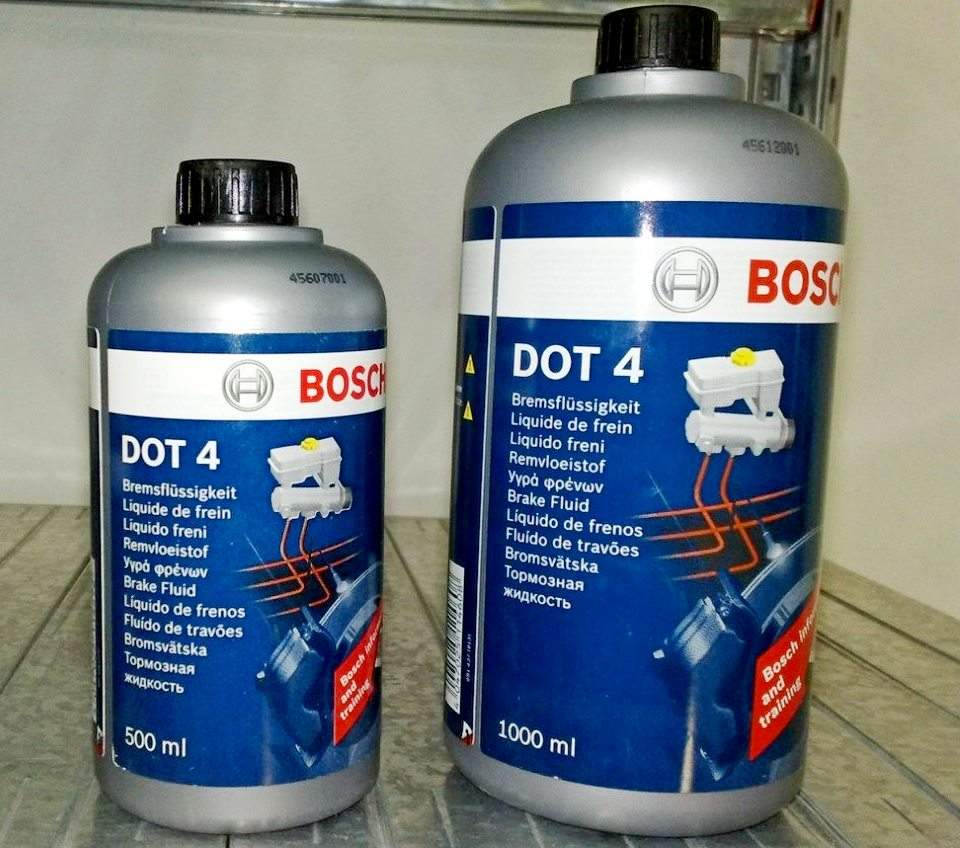

Тормозная жидкость ДОТ 4
Дальше важно убедиться в отсутствии утечек. Это самая распространенная причина завоздушивания магистралей сцепления
Уровень техжидкости в бачке падает и она начинает циркулировать с воздухом. Течь может быть на резьбовых соединениях или манжетах гидропривода. Если трубки терлись друг о друга в процессе эксплуатации, то возможны трещины и потеки. Осмотреть автомобиль нужно не только сверху, под капотом, но и снизу, подняв его на подъемнике, или из ямы. Замените все протекающие трубки и устраните негерметичность в соединениях гидропривода и других деталей.
Проверка и регулировка привода выключения сцепления Renault Logan, Sandero
На заводе-изготовителе при регулировке привода сцепления выставляют следующие размеры…
…размер 1 (между кронштейном на коробке передач и вилкой выключения сцепления), который должен быть равен 86±5 мм, и размер 2 (между кронштейном и обжатой частью резьбового наконечника троса), который должен составлять 60±5 мм. При этом педаль сцепления располагается на расстоянии 105–110 мм от пола — приблизительно на одном уровне с педалью тормоза.
В процессе эксплуатации автомобиля диски сцепления изнашиваются, при этом размеры 1 и 2 увеличиваются, а ход педали растет. Педаль относительно пола располагается выше и сцепление начинает включаться в конце хода педали (слишком высоко). Поэтому в процессе эксплуатации через каждые 15 тыс. км пробега следует проводить проверку и при необходимости регулировку привода выключения сцепления.
Перед регулировкой металлической щеткой очищаем резьбовой наконечник троса привода сцепления от грязи и коррозии. Для регулировки на резьбовом наконечнике троса…
При необходимости регулировку повторяем.
По окончании регулировки затягиваем контргайку.
Видео по теме “Проверка привода выключения сцепления Рено Логан, Сандеро”
Воздух в гидроприводе и магистралях сцепления в автомобиле Renault Sandero может привести к неправильной работе трансмиссии. В таком случае необходимо прокачать сцепление на Рено Сандеро, используя техническую жидкость и простое приспособление. Если эту процедуру выполнить неправильно, то возникнут ошибки при диагностике и последует необоснованная замена исправных деталей.
Как меняют сцепление
Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка. В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.
- набор отвёрток;
- ключ на «11» или торцевая головка для шуруповёрта;
- оправка для центрирования диска.
Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой – чтобы не вращался, когда откручиваются болты нажимного диска. Дальше следует вытащить диск и корзину, тщательно осмотреть их.
Любые трещины, в том числе и незначительные – это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется. Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке.
Он соединён с вилкой выключения через специальные цапфы, вставленные до упора. На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.
Регулировка
Регулировка в зависимости от объёма двигателя немного различается. Это различие связанно с разницей расстояния хода конца тросика в вилке. В силовом агрегате с объёмом 1.4 этот показатель должен быть от 28 до 33 миллиметров, а в машинах у которых объём 1.6 литра должен быть от 30 до 35 миллиметра. После регулировки нужно прокачать систему тем самым удалить скопившейся в ней воздух. Прокачка сцепления Рено Сандеро производится специальным для этого оборудованием.
Замена топливного фильтра ниссан микра к12
Замена направляющих втулок клапанов киа спектра
Замена масла в раздатке jeep cherokee 2014
Замена масла в акпп форд фокус 2
- Регулировка кардана газ 3110
Признаки неисправности
О том, что трансмиссия требует человеческого вмешательства, а сцепление нуждается в замене или ремонте, можно судить по следующим «симптомам»:
- Посторонний шум и треск, вызванный механическими элементами, вследствие включения или переключения передач;
- Рывки во время движения или в момент, когда автомобиль только трогается;
- Потеря мощности автомобиля по причине пробуксовки сцепления;
- Характерные запахи в салоне из моторного отсека (запас сгоревшей на плите металлической посуды).
Присутствие одного из вышеперечисленного показателя говорит о том, что сцепление требует ремонта. В таком случае вам помогут профессионалы в специализированном сервисном центре. Однако, имея определенный багаж навыков и «прямые» руки можно решить проблему самостоятельно и произвестиремонт сцепления на Рено Логан.
Блог про Уаз
Когда нужна прокачка на Sandero
В французских авто Renault используется тормозная жидкость из общего бачка — нижний патрубок уходит на контур тормозов, а верхний на сцепление. Нагнетание давления обеспечивает главный цилиндр, расположенный сразу под этим резервуаром. Когда водитель нажимает на педаль в салоне, запускается циркуляция DOT‐жидкости, воздействующая на рабочий гидропривод. Он размыкает диски, передающие крутящий момент от двигателя к коробке.
Схема работы гидропривода сцепления современного автомобиля
Это вещество требуется заменить раз в 3 года, независимо от пробега, поскольку жидкость натягивает влагу из воздуха. В результате она становится менее плотная, быстрее перегревается в тормозном контуре, а в трансмиссии приводит к поломкам. При заправке новой жидкости и понадобится прокачать сцепление Рено Сандеро.
Еще удаление воздуха через системный штуцер проводится внепланово при:
- установке нового главного цилиндра;
- замене выжимного подшипника;
- разрыве магистралей и трубок;
- установке нового бачка.
Если не выполнить удаление пузырьков, то будут проблемы с переключением передач. Диск с фрикционными накладками станет не полностью разъединяться с корзиной, и “скорости” смогут включаться только с хрустом. При сильной завоздушенности порой нельзя включить передачу совсем.
В каких случаях требуется регулировка сцепления
Согласно статистике, регулировка педали сцепления «Рено Логан» требуется каждые 15–20 тысяч километров. В процессе пользования машиной оказываемая на элементы сцепления нагрузка приводит к отклонениям показателя от норматива, которые требуется исправлять. Эта процедура выполняется после замены троса.
Определить потребность в корректировке можно при помощи следующего теста:
- запускается двигатель;
- постепенно выжимается педаль;
- рассчитывается время старта автомобиля.
Если движение началось почти сразу после нажатия, выявляется минимальный показатель свободного хода вплоть до полного отсутствия. При показателе выше допустимого старт наступит при практически выжатой педали сцепления. В худшем случае машина не тронется с места.
Произвести расчет величины свободного хода допустимо при помощи подходящей по размеру линейки или штангенциркуля. Измерительный прибор фиксируется вдоль направления движения опорной площадки педали. На середину подошвы ставится что-то, имеющее острый кончик, чтобы облегчить соотношение педали с делениями на измерительном приборе.
После этого сцепление выжимается рукой. Движение выполняется плавно. Отпускать педаль требуется, как только возникает резкий скачок сопротивления усилию.
Чтобы определить путь, пройденный педалью до этого момента, действие производится несколько раз. Полученное значение измеряется в миллиметрах. В современных автомобилях показатель составляет 5–14 мм.
Помимо этого, следует измерить амплитуду хода педали. Для этого нужно выключить двигатель. Сначала проверяется высота положения педали в свободном состоянии, а затем в выжатом до упора.
В идеале показатель составляет 16 см на «Рено». Его отклонения предполагают корректировку.
Диагностика неисправностей сцепления
Перед тем как разбирать сцепление, следует проверить различные точки крепления двигателя и трансмиссии к раме. Если какие-либо крепления ослабли или разрушились резиновые втулки, при трогании с места будет ощущаться тряска, что можно принять ошибочно за рывки в сцеплении. При описании неисправностей сцепления пользуются следующими терминами.
«Схватывание» или рывки -термин, используемый для описания ситуации, возникающей, когда при включении сцепления имеет место сильная вибрация автомобиля, и он трогается с места рывками.
«Ведение» сцепления означает, что оно не выключается. При этом невозможно включить передачу.
«Пробуксовка» сцепления означает, что двигатель вращает маховик быстрее, чем маховик вращает нажимной диск. Физическим симптомом этого является то, что двигатель набирает обороты, однако, ускорения автомобиля не происходит, особенно при большой нагрузке автомобиля или на крутых подъемах. Чтобы подтвердить этот диагноз, установите автомобиль на ровной площадке, сильно затяните ручной тормоз и запустите двигатель.
Двигатель должен заглохнуть. Если он не глохнет, это говорит о пробуксовке сцепления. Если двигатель глохнет при малых оборотах, попробуйте еще, немного увеличив их. Лучше всего производить эту проверку после примерно часового пробега автомобиля. Будьте осторожны, если сцепление пробуксовывает, немедленно прекратите проверку.
Имеются различные проявления нарушения работы сцепления, которые могут происходить по разным причинам. Такими проявлениями могут быть визг сцепления, его проскальзывание, залипание, а также рывки автомобиля при включении сцепления.
Особенности конструкции сцепления логан
Сцепление на автомобилях Рено имеет особенности, о которых важно знать:
- корзина прочно соединена с маховиком, имеет штампованный кожух;
- ведомый диск зажат в пружинах корзины;
- подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.
Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.
Видео по замена сцепления со снятием на Рено Логан 1.4 л:
Снимаем сцепление
Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:
- Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
- Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
- Выкрутив, болты снимайте с маховика ведомый и нажимной , ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
- Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
- Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
- Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
- После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
- Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.
Прокачка: пошаговая инструкция
Все готово и можно приступать к прокачке. Ремонт происходит на заглушенном двигателе. Откройте капот и отверните пробку бачка тормозной жидкости. Он расположен в правой части моторного отсека, ближе к перегородке с салоном.
На пластиковой стенке указаны метки MAX и MIN. Пока игнорируйте их и долейте вещество до самого верха. Это обеспечит защиту от повторного завоздушивания при удалении пробок.
Под аккумулятором, между корпусами ДВС и КПП, есть выход шланга привода сцепления со штуцером. Он находится на стороне, ближней к радиатору охлаждения. Это и есть гидропривод сцепления. Чтобы вести работы было удобнее, рекомендуем снять АКБ.
На патрубке предусмотрен фиксатор в виде металлической петли. Потяните ее вверх и сдвиньте штуцер вправо. Он имеет внутри две резинки, перекрывающие спускной канал для удаления пузырьков. Смещение вправо открывает ремонтный проход.
Схема разблокировки штуцера
Сверху на патрубке есть резиновый колпачок. Снимите его и наденьте прозрачную трубку с капельницы. Во второй конец шланга вставьте носик шприца. Все готово для прокачки.
Постепенно вытягивайте шток шприца на себя. Это создаст вакуум и заставит техжидкость двигаться в шлангах и гидроприводе. В бачке уровень начнет опускаться, а шприц постепенно наполнится. Вместе со старой DOT4 произойдет удаление воздуха. Это заметно по пузырькам в трубке и шприце.

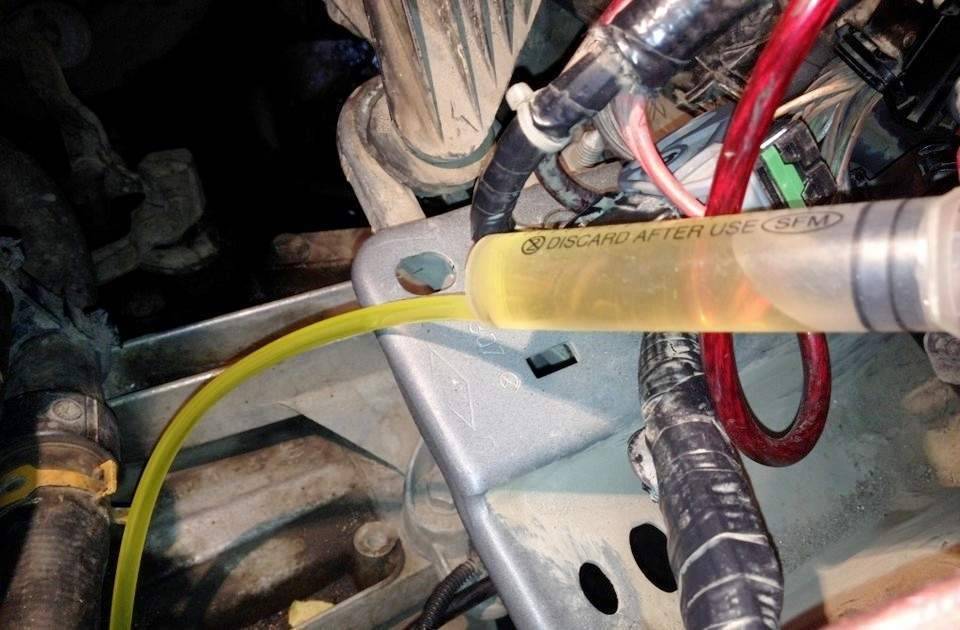

Через трубку в шприц поступает чистая жидкость
Когда они выйдут полностью, прекратите процесс. Надвиньте штуцер обратно на свое место, перекрыв спускной канал. Снимите прозрачную трубку и заглушите сопло резиновым колпачком. Проверьте уровень в бачке и, при необходимости, долейте жидкость до отметки MAX. Прокачка окончена.
Готовим авто к прокачке
Перед процедурой удаления воздушных пробок важно проверить плотность и цвет самой жидкости. Если она очень мутная и темная, то нет смысла в прокачивании — потребуется полная замена
В моделях Renault Sandero используется вещество DOT4. Это техническое средство золотистого и почти прозрачного цвета. В основе средства линейные полиэфиры с добавками полиалкиленгликоля. Присадки обеспечивают связывание воды, чтобы продлить эксплуатацию вещества под давлением в гидравлике. Цвет DOT‐жидкости проверяется визуально в бачке, а плотность определяется специальным прибором.
Тормозная жидкость ДОТ 4
Дальше важно убедиться в отсутствии утечек. Это самая распространенная причина завоздушивания магистралей сцепления
Уровень техжидкости в бачке падает и она начинает циркулировать с воздухом. Течь может быть на резьбовых соединениях или манжетах гидропривода. Если трубки терлись друг о друга в процессе эксплуатации, то возможны трещины и потеки. Осмотреть автомобиль нужно не только сверху, под капотом, но и снизу, подняв его на подъемнике, или из ямы. Замените все протекающие трубки и устраните негерметичность в соединениях гидропривода и других деталей.
Проскальзывание сцепления
Сцепление проскальзывает, если фрикционные накладки изношены, если маховик или поверхность нажимного диска запачканы грязью или маслом, а также при неисправности самого нажимного диска.
Следствием указанных выше неисправностей будет недостаточное прижимание нажимного диска или недостаточное трение фрикционных накладок.
Если небольшое количество масла попадает в сцепление, оно сгорает под действием высокой температуры, возникающей при трении, что приводит к потемнению накладок. Большое количество масла, попавшее в сцепление, сгорает, оставляя угольный налет, что приводи к проскальзыванию сцепления, залипанию его или рывкам.
Если есть подозрение на проскальзывание сцепления, для более точной диагностики имеются несколько тестов.
При работе двигателя на высшей передаче, при внезапном несильном нажатии на педаль акселератора, обороты двигателя могут возрасти без увеличения скорости движения автомобиля.
При сильном проскальзывании сцепления двигатель будет разгоняться без должного ускорения автомобиля.
Если причиной проскальзывания является попавшая в сцепление грязь или масло, временный эффект может дать впрыскивание в сцепление
четыреххлористого углерода. Кардинальным устранением неисправности будет только замена диска сцепления и устранение утечки масла.
Заключение
Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.
Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
