Сцепление Рено Логан 1.4 и 1.6
Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.
Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.
Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.
Немного теории
По сути, сцепление выполняет функцию посредника, который обеспечивает плавную передачу мощности, полученную от маховика двигателя, на первичный вал КПП. Он в свою очередь отправляет мощность мотора колесам, но не всего объема сразу, а с постепенным возрастанием. Фактически агрегат служит предохранителем, защищающим движок и коробку от весьма чувствительного удара во время резкого торможения. Если механизм исправен, то машина мягко стартует, водителю комфортно им управлять и практически незаметно переключать передачи.
Устройство работает, используя силу трения, возникающую тогда, когда диски взаимодействуют с первичным валом. Педаль сцепления необходима для уменьшения прижимной силы пружин и разъединения диски. В этот момент передачи мощности от мотора прекращается.

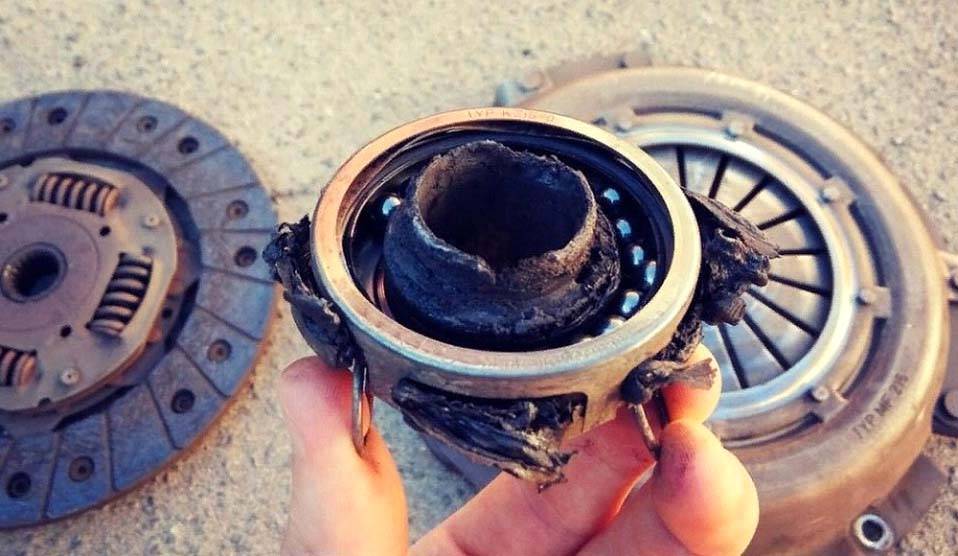

Причины выхода из строя выжимного подшипника сцепления
Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы.
Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.
Встречаются две разновидности подшипников сцепления:
- Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
- Гидравлические – отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.
Какие признаки указывают на необходимость регулировки
Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:
Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника
Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском
В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.
Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить
Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы
Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить
Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы.
Как отрегулировать педаль сцепления
Регулировка троса сцепления Рено Логан с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.
Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.
Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.
Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.
Как отрегулировать сцепление своими руками
При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.
На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:
- 86 мм от кронштейна коробки передач до вилки сцепления;
- 60 мм от кронштейна до обжатой части наконечника троса.
Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.
Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.
После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.
Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.
Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.
Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:
- установить ТС на яму или подъемник;
- снять защиту поддона картера;
- отсоединить датчик уровня тормозной жидкости;
- убрать пробку от бачка гидропривода;
- для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
- бачок гидропривода заполняется жидкостью;
- подсоединить приспособление;
- снять заглушку;
- установить штуцер для прокачки;
- нажать на фиксатор, избегая его натяжения;
- вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
- включить насос;
- дождаться, пока в сливаемой жидкости не будет пузырей;
- закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
- зафиксировать трубопровод гидропривода;
- для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
- нажать на фиксатор, не воздействуя на него в сторону натяжения;
- вытянуть трубопровод гидропривода;
- включив насос, наполнить шприц жидкостью, спустив его в систему;
- повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
- при необходимости нужно долить рабочую жидкость в бачок.
Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.
Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.
Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.
Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать
Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.
Как понять, что пора перебрать коробку?
В каких случаях требуется регулировка сцепления Рено Логан
Регулировка сцепления Логан с двигателем 1.4 и 1.6 литра производится в среднем через 15-20 тыс. км. Определить, что проблемы возникли именно со сцеплением, можно по поведению автомобиля.
Перед стартом автомобиля требуется полностью выжать педаль сцепления, включить передачу и плавно отпустить педаль. Если машина резко дергается с места, включение передачи затруднено или автомобиль вообще не трогается – потребуется отрегулировать сцепление.
Кроме очевидных признаков, существуют и другие моменты, указывающие на отклонения в работе трансмиссии, которые может решить регулировка сцепления. Среди таких признаков выделяют:
Небольшая пробуксовка, когда обороты двигателя сначала повышаются, а потом резко снижаются, а автомобиль получает ускорение. При этом может появляться запах гари от перегревшихся накладок или сгоревшего масла
Это отражается на динамике, особенно при езде в гору, а двигатель перегревается
Если вовремя не решить вопрос, может заклинить выжимной подшипник, износиться накладки диска, повредиться диафрагменные пружины.
Шумность, вызванная разрегулированностью сцепления, когда диски расходятся недостаточно, особенно важно обратить на это внимание, если скрип появляется при включении задней передачи.
Проблемы при переключении передач. Часто сопровождается щелчками и потрескиванием
Для такой ситуации есть специальный термин «повело сцепление», что может привести к повреждению диафрагменных пружин маховика или дисков.
При выявлении проблем, чтобы добраться до гаража или СТО своим ходом, нужно соблюдать осторожность. Работать педалью газа нужно очень аккуратно, особенно при переключении передач
Переключение нужно осуществлять при полностью выжатом сцеплении, удерживая коробку в течение нескольких секунд на нейтральной скорости.
Наиболее частой причиной разрегулировки сцепления является износ дисков и корзины. Более сложные поломки, в том числе, разрыв троса, приводят к замене других деталей и дорогому ремонту, в конце которого все равно делается регулировка тросика сцепления.
В чем заключается причина скрипа и как ее ликвидировать?
Скрип со стороны педали во время выжима часто вызван недостатком смазки в системе взаимно «контактирующих» деталей. В основном источник звука наблюдается в картере сцепления, примыкающем к трансмиссионному агрегату. Звук генерирует вилка выжима диска. На величину ресурса этого механизма оказывает прямое влияние регулярность смазывания штока опоры вилки, что при наличии смазывающего компаунда обеспечивает легкость выжима диска сцепления.
Для устранения неприятного скрипа нет необходимости демонтировать трансмиссию. Проблема решается на месте.
Приступаем к действиям.
- Для этого снимаем трос, обеспечивающий натяжение вилки.
- Далее начинаем демонтаж резинового защитного кожуха с целью оголить вилку.
- На наконечник длинной отвертки наносим густой слой специальной смазки, которую накладываем на опорный выступ, расположенный на вилке. Процедуру повторяем требуемое количество раз, пока узел не будет содержать достаточный объем смазки.
Сборка механизма осуществляется по обратной разборке последовательности. Сегодня интернет изобилует множеством роликов по данной процедуре.
Операция выполняется согласно единому алгоритму и не зависит от типа мотора машины Рено Логан: 1.4 или 1.6 литровый вариант.
Советы, рекомендации и полезные видео
1. Смазать и почистить упор вилки можно не снимая коробки передач. Для этого найдите защитную гофру рядом с вилкой, убрав её, получите доступ к упору. 2. Замена сцепления без снятия коробки у Логана выполняется по инструкции, с которой можно ознакомиться тут #3.
- Renault Logan снять замена ремонт Снятие и разборка топливного насоса Рено Логан
- Подсветка Тойота Королла: установка и замена ламп || Замена ламп подсветки приборной панели на Toyota Corolla E110 своими руками
- Сколько масла заливать в двигатель Мазда СХ-7: Определяем вместе
- Замена поршневых колец на ВАЗ 2107 своими руками Фото инструкция как поменять поршневые кольца ВАЗ 21062107

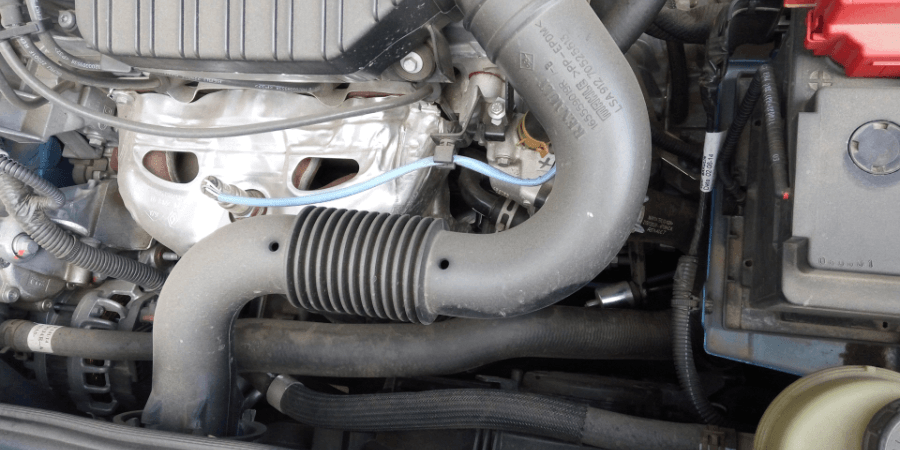

Подготовка подкапотного пространства.
Чтобы не вызвать короткое замыкание следует отключить минусовую клемму с аккумулятора. После этого снимается тросик сцепления. Это сделать довольно просто, нужно потянуть за грузик вперед и вытянуть его из вилки. После этого конструкция освобождается из кронштейна.
Держатель моторного жрута снимается несколько сложнее. Нужно разжать несколько креплений, и отвести его всторону:
- На двигателе расположен датчик ВМТ. Чтобы отключить его нужно выкрутить 2 винта
- На коробке отсоединяется выключатель заднего хода
- Отключается датчик скорости
- Отключаем датчик кислорода. Провода подходящие к ней так же закреплены колодкой на КПП.
После этого отсоединяем крепление шланга сапуна.
Как заменить диск сцепления, и каков его ресурс
Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.
Начинаем замену.
- Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
- Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
- Отвинчиваем гайку крепления троса и удаляем его.
- Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
- Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
- Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
- После этого коробку демонтируем и убираем в сторону. Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.
- Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
- Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
- Монтируем корзину посредством указанных шести болтов
- Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.
Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.
Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.
Блог про Уаз
Замена
Проскальзывание сцепления
Сцепление проскальзывает, если фрикционные накладки изношены, если маховик или поверхность нажимного диска запачканы грязью или маслом, а также при неисправности самого нажимного диска.
Следствием указанных выше неисправностей будет недостаточное прижимание нажимного диска или недостаточное трение фрикционных накладок.
Если небольшое количество масла попадает в сцепление, оно сгорает под действием высокой температуры, возникающей при трении, что приводит к потемнению накладок. Большое количество масла, попавшее в сцепление, сгорает, оставляя угольный налет, что приводи к проскальзыванию сцепления, залипанию его или рывкам.
Если есть подозрение на проскальзывание сцепления, для более точной диагностики имеются несколько тестов.
При работе двигателя на высшей передаче, при внезапном несильном нажатии на педаль акселератора, обороты двигателя могут возрасти без увеличения скорости движения автомобиля.
При сильном проскальзывании сцепления двигатель будет разгоняться без должного ускорения автомобиля.
Если причиной проскальзывания является попавшая в сцепление грязь или масло, временный эффект может дать впрыскивание в сцепление
четыреххлористого углерода. Кардинальным устранением неисправности будет только замена диска сцепления и устранение утечки масла.
Пошаговый порядок замены сцепления Renault Logan
Собрав инструменты, выбрав место для ремонта, можно приступать к работе. Первый шаг – фиксация автомобиля на подъемнике или над смотровой ямой. Машину нужно надежно обездвижить во избежание ненужных случайностей. Весь процесс начинается со снятия передних колес, защитных щитков под колесной аркой, бампером.
Чтобы подготовить подкапотное пространство, нужно обесточить аккумулятор путем снятия минусовой клеммы. Это позволит избежать короткого замыкания.
Следующий шаг – снятие тросика сцепления. Его просто вытянуть из вилки, потянув вперед за грузик. Можно освободить конструкцию из кронштейна. Более сложный процесс – снятие держателя моторного жгута. Он состоит из разжатия нескольких креплений и отведения в сторону.
Внимание! Снятые детали, узлы нужно внимательно осмотреть, отметив все дефекты. В автосервисе этот этап называется дефектовкой, а выявленные повреждения заносятся в дефектовочную ведомость
Это необходимо, чтобы определить, каким элементам нужна замена, а каким достаточно промывки или небольшого ремонта.
Удаление масла
Чтобы выполнить замену или ремонт сцепления, из коробки сливают масло. Нужно воспользоваться особым ключом-квадратом на 8, заранее подготовленной емкостью.
С помощью ключа выкручивают сливную пробку и ждут минут 5, пока максимальный объем масла вытечет из КПП.
Демонтаж коробки
Иногда сцепление можно заменить, не снимая коробку. Однако это не лучший вариант. Чтобы демонтировать КПП, нужно снять подрамник:
- открутить болты, которые находятся ближе к бамперу, на рулевом механизме, около масляного картера, соединяющие с двигателем;
- снять кронштейн задней опоры мотора;
- отсоединить выхлопную трубу от коллектора;
- снять стартер.
Под КПП и двигатель поставить опоры, чтобы обеспечить доступ к левому кронштейну и снять его.
Алгоритм демонтажа
Узел соединяется с маховиком 6 винтами, которые равномерно откручивают гаечным ключом, совершая не больше одного оборота за один подход. Чтобы снять диски, придерживается ведомый. Затем следует тщательный осмотр ведомого диска:
- есть ли на нем трещины;
- насколько изношены фрикционные накладки;
- глубина утопления головок заклепок не должна быть меньше 0.2 мм;
- наличие следов масла;
- ослабление заклепочных соединений.
Если обнаружены масляные подтеки, нужна проверка сальника первичного вала коробки. Возможно, его придется менять.
Ведомый диск проверяют на предмет биения (не более 0.5 мм).
Осматривают маховик и нажимной диск. Наличие царапин, задиров, следов перегрева, сильная изношенность, свидетельствует о необходимости замены поврежденного элемента.
Проверка соединительных звеньев, стопорных колец.
Если движение ведомого диска по шлицам идет неравномерно, дефектную деталь нужно менять.
Смазывание ступичной шлицы специальной смазкой. Она должна быть тугоплавкой.

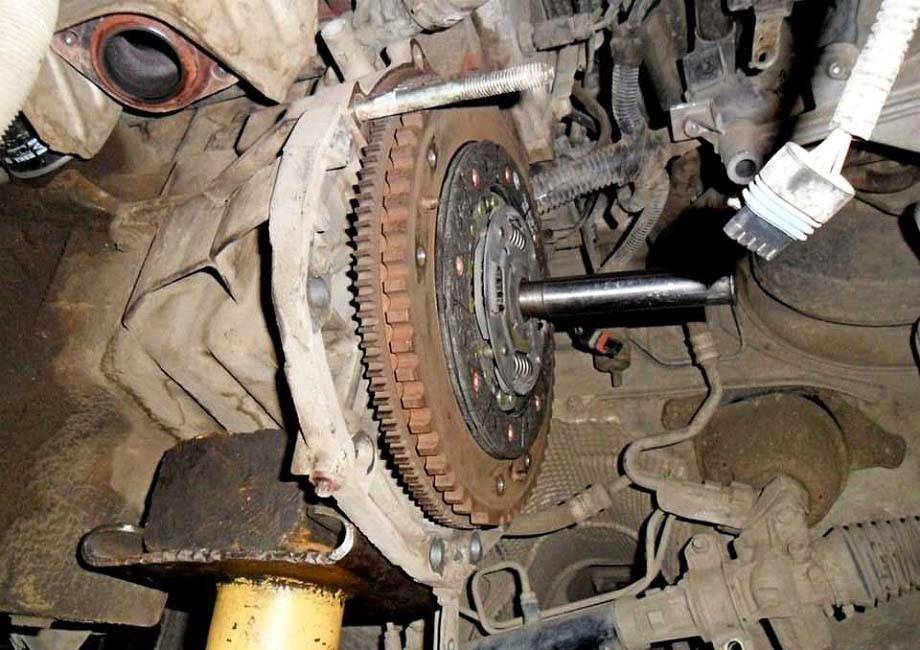

Установка ведомого диска на прежнем месте производится с помощью центрирующей оправки. Нужно соблюдать правильное положение выступающей части относительно диафрагменной пружины.
Динамометрический ключ необходим для контроля момента затяжки (12 Нм), когда выполняется установка кожуха нажимного диска на трех центрирующих штифтах.
Монтаж нового сцепления начинается с обезжиривания маховика в тех местах, где он соприкасается с диском.
Подключают все разъемы, регулируют тросик. Дина тросика влияет на жесткость/мягкость педали.
Установка на прежнем месте обоих приводов, шаровых опор, колес.
Заливка свежего масла в КПП.
На завершающем этапе проводится обязательная проверка точек крепления мотора, самой коробки. Возвращают на место минусовую клемму и подключают аккумулятор.
Установленную вилку не рекомендуется поворачивать. У нее отсутствуют дополнительные фиксаторы, поэтому может нарушиться зацепление с пазами.
Тестовая поездка поможет проверить плавность хода, легкость переключения передач, убедиться в отсутствии нетипичных звуков со стороны сцепления.
Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители
Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.
Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6
Рекомендуемые производители направляющих гильз:
- -Renault (артикул -8200039656, цена 1200р);
- -LUK (артикул -414 0130 10, цена 1800р).
Подшипник выключения сцепления с виду не похож на обычный шариковый радиальный элемент качения. Renault в зависимости от года выпуска снабжают трансмиссию Logan механизмами выключения сцепления двух типов:1. Вилочный (до 2005 года): Сборный узел, состоящий из корпуса, так называемого «уха», на которое передается нажимное усилие от вилки сцепления. 2.
Операции по снятию и дефектовке деталей сцепления лада ларгус
Работа показана на примере автомобиля с двигателем К4М.
На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач
Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.
Так расположены болты крепления кожуха сцепления к маховику двигателя.
3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.
4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.
Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.
5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.
6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.
Если биение превышает 0,5 мм, замените диск. 7
Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы. 8
При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе
8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.
9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.
10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.
12. При монтаже сцепления сначала с помощью оправки установите ведомый диск…
Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.
13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.
14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.
15. Выньте оправку.
16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5
Как отрегулировать сцепление своими руками
При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.
На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:
- 86 мм от кронштейна коробки передач до вилки сцепления;
- 60 мм от кронштейна до обжатой части наконечника троса.
Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.
Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.
После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.
Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.
Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.
Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:
- установить ТС на яму или подъемник;
- снять защиту поддона картера;
- отсоединить датчик уровня тормозной жидкости;
- убрать пробку от бачка гидропривода;
- для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
- бачок гидропривода заполняется жидкостью;
- подсоединить приспособление;
- снять заглушку;
- установить штуцер для прокачки;
- нажать на фиксатор, избегая его натяжения;
- вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
- включить насос;
- дождаться, пока в сливаемой жидкости не будет пузырей;
- закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
- зафиксировать трубопровод гидропривода;
- для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
- нажать на фиксатор, не воздействуя на него в сторону натяжения;
- вытянуть трубопровод гидропривода;
- включив насос, наполнить шприц жидкостью, спустив его в систему;
- повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
- при необходимости нужно долить рабочую жидкость в бачок.
Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.
Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.
Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.
Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать
Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.
