Как гидроусилитель выключается при повышении скорости автомобиля
На значительных скоростях автомобиля, необходимо отключать ГУР в целях безопасного управления машиной. Лёгкая «баранка» может привести к чрезмерной управляемости и большой чувствительности колес на малейшее отклонение рулевого колеса. Чтобы этого избежать в схеме гидроусилителя руля применяется несколько систем, изменяющих усилие в зависимости от числа оборотов двигателя или скорости машины.
ГУР с регулированием давления по числу оборотов
В клапане регулирования выходного потока, расположенном в корпусе насоса ГУР, установлен дополнительный золотник. Находиться между клапаном формирования потока и проходным отверстием. Он уменьшает поток гидравлики на выходе из насоса путем уменьшения выходного сечения. Рассмотрим наглядный пример.
При низких оборотах мотора давление в камере «А» давит на золотник. Его недостаточно, чтобы преодолеть сопротивление пружины, он не смещается и проходное сечение не изменяется.
По мере роста числа оборотов, давление в камере «А» возрастает. Оно продолжает давить на стенку золотника и преодолевает сопротивление возвратной пружины. Он смещается, перекрывая выходное отверстие. Поток гидравлической жидкости уменьшается. Это вызывает большую разницу давления в камерах «А» и «С», клапан управления потоком смещается влево, больше открывая выходное отверстие со стороны всасывания насоса. Это уменьшает давление, выходящее из насоса, поступающее в распределительный механизм ГУР.
При дальнейшем росте числа оборотов двигателя, золотник больше перекрывает выходной канал. Полностью выходное отверстие не перекрывается, какими бы не были высокими обороты коленвала, в системе усилителя остается минимальное давление. Таким образом, минимизируется помощь гидроусилителя по мере роста числа оборотов двигателя.
ГУР с регулированием давления по скорости движения
Работа этой системы основана на датчике скорости автомобиля. Компьютер дает сигнал на электромагнитный клапан, установленный в распределительном механизме.
Внутри распределителя находится управляющая камера. По мере увеличения скорости авто, открывается электромагнитный клапан. Он подает гидравлическую жидкость в камеру распределителя. Внутри её повышается давление, препятствующее скручиванию торсиона. В результате руль становиться «тяжелее».
Существуют типы гидроусилителей, где на торсион влияет не давление в камере, а плунжер. По мере роста скорости автомобиля, давление давит на плунжер. Он толкает вал распределителя в направление, противоположное вращению рулевого колеса. Это увеличивает реактивное сопротивление на руле.
Рулевое управление автомобиля Рено Логан
Рулевое управление автомобиля Рено Логан — с травмобезопасной рулевой колонкой. Рулевой механизм типа шестерня—рейка 1. Картер рулевого механизма крепится к подрамнику двумя болтами. В картере механизма рулевая рейка Рено Логан поджимается к приводной шестерне через упор. Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки. Регулировку проводят только при сборке механизма рулевой рейки на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.

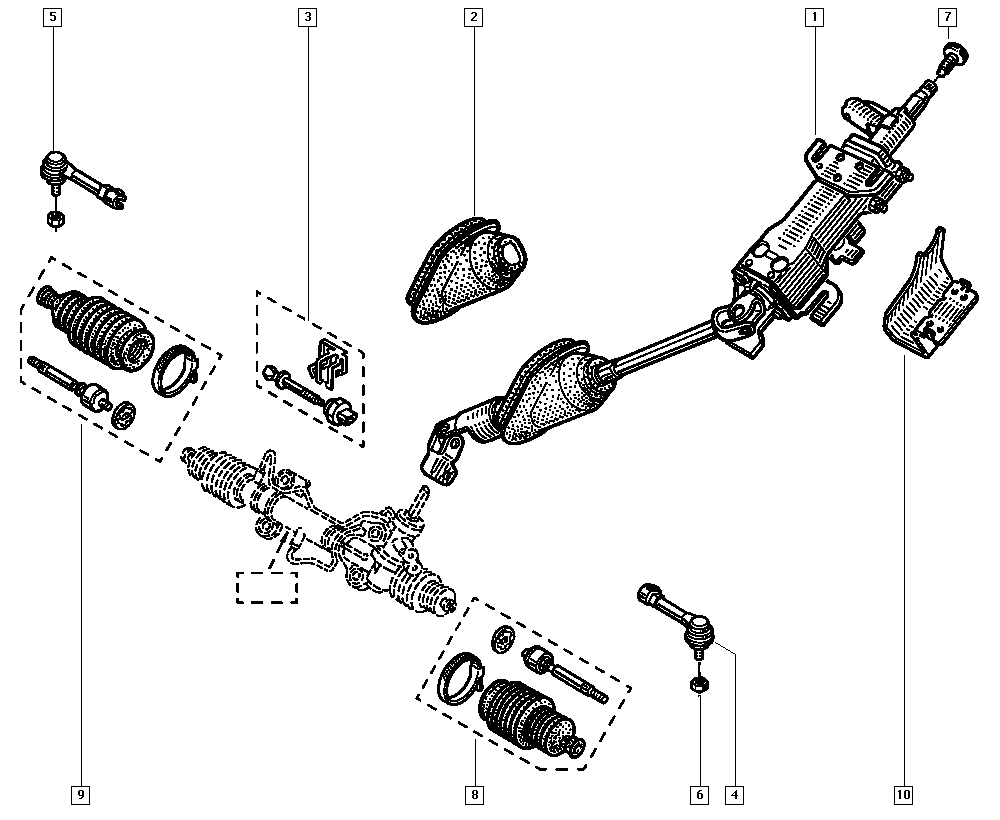

Рис.27. Детали рулевого управления автомобиля Рено Логан с гидроусилителем руля (ГУР)
Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки. В средней части рулевой тяги выполнен шестигранник под ключ, а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги Рено Логан имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы. Рис.28. Механизм рулевой рейки Рено Логан с гидроусилителем руля 1 — правый наконечник рулевой тяги; 2 — рулевая тяга; 3 — чехол тяги; 4 — картер рулевого механизма; 5 — соединительные трубки гидроусилителя; 6 — приводная шестерня; 7 — левый наконечник рулевой тяги Правая и левая рулевые тяги одинаковые, а наконечники — разные. Соединение рейки рулевого механизма Рено Логан и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге. При сборке механизма рулевого управления Рено Логан на заводе резьбовое соединение наконечника шарнира рулевой тяги с рейкой законтрено от отворачивания обжатием конца рейки. При обжатии конца рейки геометрия резьбового соединения нарушается. Для замены рулевой тяги необходимо вывернуть наконечник шарнира из отверстия в рейке. В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки Рено Логан будет незначительным, ее можно проточить метчиком — в противном случае лучше заменить рулевой механизм в сборе.
Рис.29. Рулевая тяга в сборе с рулевой рейкой Рено Логан
Рис.30. Рулевая колонка Рено ЛоганСнятие рулевого колеса автомобиля Рено Логан
___________________________________________________________________________________________
___________________________________________________________________________________________
____________________________________________________________________________________________
- Двигатель К9К Дастер
- Механическая коробка переключения передач МКПП Дастер
- Обслуживание передней подвески Дастер
- Раздаточная коробка и задний редуктор Дастер
- Обслуживание и регулировки сцепления Дастер
- Конструкция задней подвески Дастер 4×4
- Бензиновый двигатель К7М Логан
- Механическая коробка переключения передач Логан
- Ремонт деталей передней подвески Логан
- Ремонт деталей рулевого управления Логан
- Ремонт деталей сцепления Логан
- Устройство тормозной системы Логан
- Задняя подвеска Логан
_________________________________________________________________________________________
- Конструкция двигателя Сандеро Степвей
- Устройство и ремонт сцепления Сандеро
- Коробка переключения передач JR5 Сандеро Степвей
- Техническое обслуживание АКПП DP2 Сандеро Степвей
- Ремонт и обслуживание задней подвески Сандеро Степвей
- Сервисное обслуживание рулевого управления Сандеро Степвей
- Оборудование дизеля F8Q Меган, Кангу
- Компоненты АКПП Меган
- Сервисное обслуживание коробки передач Меган
- Компоненты сцепления Меган
- Конструкция задней подвески Меган
_________________________________________________________________________________________
_________________________________________________________________________________________
Типология основных систем
Конструкция системы Лобделла основана на храповом механизме, регулировка руля по вылету осуществляется без перемещения самой рулевой колонки. Однако эта американская разработка позволяет фиксировать рулевое колесо лишь в 7 положениях, вдобавок угол наклона изменить нельзя. Такая система ввиду ее архаичности встречается на совсем уж возрастных иномарках.
Регулируемая рулевая колонка сейчас есть даже в базовых комплектациях легковых машин. Редкое исключение из этого правила составляет российский автопром: например, на Ладе Гранта даже новых версий регулировка руля по высоте отсутствует, можно лишь изменить угол наклона. Зато во многих моделях Ford эта опция есть. Причем такие автомобили часто оснащаются механическими замками и электродвигателями, что позволяет системе запоминать заданные водителем настройки.
6.3. Renault Logan. Рулевое управление. Описание конструкции.

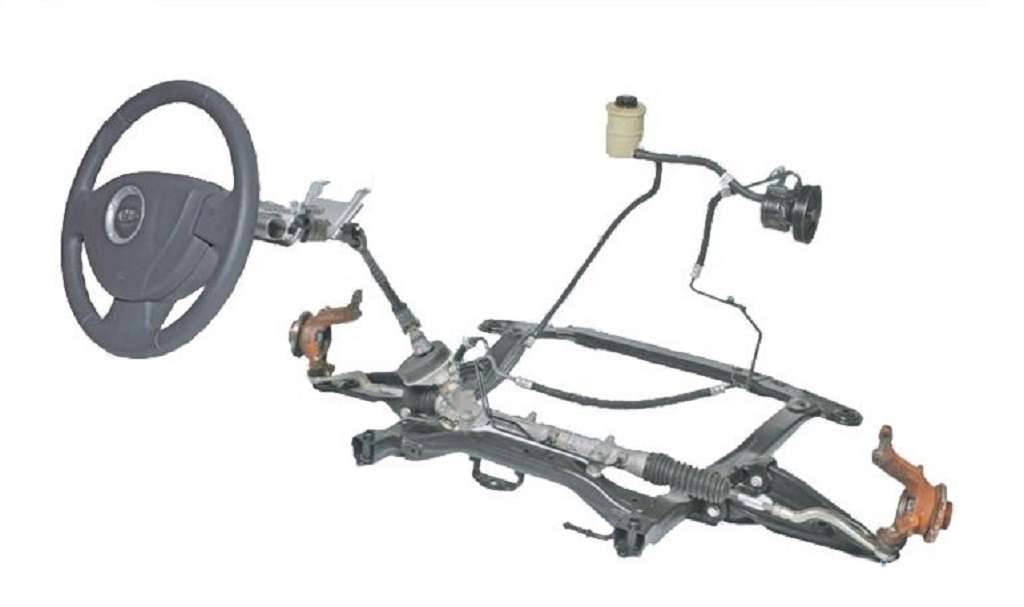

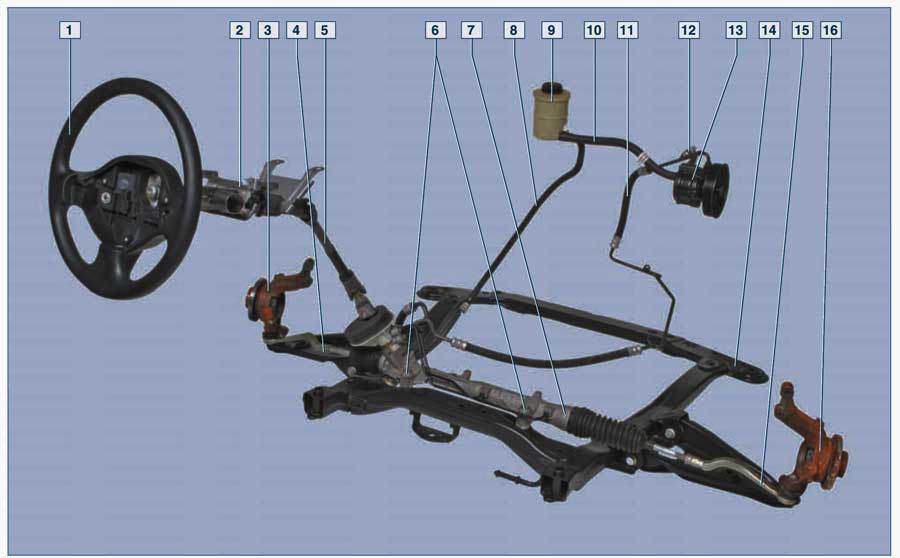

Элементы рулевого управления автомобиля с гидроусилителем руля:
Рулевое управление автомобиля — с травмобезопасной рулевой колонкой. Рулевой механизм типа «шестерня–рейка».
Рулевой механизм автомобиля с гидроусилителем руля:
Картер рулевого механизма крепится к подрамнику двумя болтами. В картере рулевого механизма рейка поджимается к приводной шестерне через упор.
Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 стопорной шайбой 3, приклепанной к пробке. Буртик шайбы в двух местах вдавлен в пазы картера Регулировку бокового зазора между шестерней и рейкой выполняют вращением регулировочной пробки. Регулировку проводят только при сборке рулевого механизма на заводе-изготовителе. В эксплуатации зазор регулировке не подлежит.
Рулевая тяга в сборе с рейкой рулевого механизма: 1 — рейка; 2 — шаровой шарнир тяги; 3 — рулевая тяга
Рулевой привод состоит из двух рулевых тяг, соединенных с рейкой рулевого механизма и рычагами поворотных кулаков. Каждая тяга крепится внутренним концом к рулевой рейке через неразборный шаровой шарнир — резьбовой наконечник шарнира вворачивается в отверстие рейки.
Наконечник рулевой тяги В средней части рулевой тяги выполнен шестигранник под ключ «на 13», а на наружном конце — резьба (правая), на которую наворачивается наконечник тяги. В наконечнике рулевой тяги имеется неразборный шаровой шарнир, не требующий пополнения запаса смазки, заложенной внутрь него на весь срок службы. Правая и левая рулевые тяги одинаковые, а наконечники — разные:
На правом наконечнике рулевой тяги нанесена одна метка…
…а на левом — две метки. Соединение рейки рулевого механизма и шарового шарнира рулевой тяги защищено от грязи и влаги гофрированным резиновым чехлом. Чехол закреплен пластмассовым хомутом на картере рулевого механизма, а на рулевой тяге чехол держится за счет упругости резины — при этом узкий поясок чехла должен совпасть с проточкой, выполненной на рулевой тяге. При сборке рулевого механизма на заводе резьбовое соединение наконечника шарнира рулевой тяги с рейкой законтрено от отворачивания…
…обжатием конца рейки. При обжатии конца рейки геометрия резьбового соединения нарушается. Для замены рулевой тяги необходимо вывернуть наконечник шарнира из отверстия в рейке (шестигранник на корпусе шарнира под ключ «на 32» и лыска на конце рейки под ключ «на 18»). В этом случае резьба в отверстии рулевой рейки, скорее всего, будет повреждена. Если повреждение резьбы в отверстии рулевой рейки будет незначительным, ее можно «прогнать» метчиком — в противном случае лучше заменить рулевой механизм в сборе.

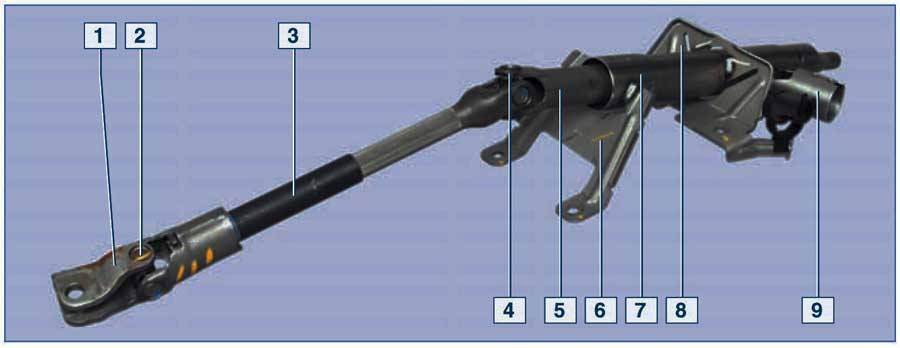

Рулевая колонка: 1 — соединительная муфта; 2 — нижний карданный шарнир; 3 — промежуточный вал; 4 — верхний карданный шарнир; 5 — вал рулевой колонки; 6 — нижний кронштейн крепления колонки; 7 — труба; 8 — верхний кронштейн крепления колонки; 9 — гнездо выключателя зажигания
Вал рулевой колонки крепится к приводной шестерне рулевого механизма через промежуточный вал 2 с двумя карданными шарнирами. На шлицах в верхней части вала рулевой колонки установлено рулевое колесо, закрепленное винтом. Рулевая колонка прикреплена к кронштейну поперечной балки, расположенной под панелью приборов.
На часть автомобилей устанавливается гидравлический усилитель (гидроусилитель) рулевого управления. В систему гидроусилителя входят: рулевой механизм, насос, бачок для рабочей жидкости и соединительные трубки магистралей. В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем.
Насос гидроусилителя рулевого управления Насос приводится во вращение ремнем от шкива привода вспомогательных агрегатов. Гидравлическая жидкость из бачка поступает в насос, а от него подается под высоким давлением к распределительному устройству, расположенному в отдельном корпусе на картере рулевого механизма и механически соединенному с валом рулевой колонки. На зубчатой рейке рулевого механизма закреплен поршень гидроцилиндра. При повороте рулевого колеса распределительное устройство соединяет одну из камер гидроцилиндра с нагнетательной магистралью насоса, а другую камеру — со сливом. При этом поршень гидроцилиндра из-за разности давлений рабочей жидкости перемещает рейку влево или вправо и через рулевые тяги и рычаги кулаков поворачивает управляемые колеса автомобиля. При отказе гидравлического усилителя возможность управления автомобилем сохраняется, но при этом увеличивается усилие на рулевом колесе. Для контроля уровня жидкости в бачке на его полупрозрачном корпусе нанесены метки «MIN» и «MAX».
Признаки необходимости замены
Сказать точно о состоянии рулевой тяги может только визуальный осмотр. Идеальный вариант – это выполнить полную разборку, чтобы осмотреть деталь на наличие повреждений и люфта. Естественно, только ради проверки состояния узла разбирать его будет неудобно, поэтому непременно ориентируйтесь на ряд характерных симптомов, которые подскажут скорую смерть рулевых тяг:
- Появление глухого стука при прохождении небольших ухабин. Появляется при большом люфте, когда металл бьется о металл, создавая эти постукивания.
- Биения в руле или его тугость.
- Машина потеряла курсовую устойчивость. Износ одной из рулевых тяг приведет к тому, что при езде по прямой машину начнет уводить в сторону.
Конечно, появление посторонних шумов в районе подвески может свидетельствовать и о другой проблеме. Чтобы полностью убедиться в неисправности рулевой тяги, можно выполнить несколько гаражных тестов.
Какие рулевые наконечники выбрать: оригинал и аналоги для Renault Logan
В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.
Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.
| Для левой стороны: | Для правой стороны: |
| ASAM 30138 (30666). | ASAM 30139 (30665). |
| DELPHI TA2329. | DELPHI TA2330. |
| FENOX SP30040. | FENOX SP30041. |
| RTS 91-02401-2. | RTS 91-02401-1. |
| PROFIT 2302-0474. | PROFIT 2302-0475. |
| SASIC 4006158. | SASIC 4006157. |
| MAPCO 49192. | MAPCO 49193. |
| TRW JTE1136. | TRW JTE1135. |
| SWAG 60 92 9623. | SWAG 60 92 9624. |
Регулировочные работы
Для устранения неполадок применяется и другой способ — нужно подтянуть регулировочную пробку.
Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть.
Особенности регулировки различаются в зависимости от наличия или отсутствия ГУРа.
При наличии ГУРа
Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется. Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера. Иногда может потребоваться просто замена масла в ГУР.
При отсутствии ГУРа
В этом случае потребуется шестигранник на 10. Алгоритм работы:
- Прокручиванием вправо уменьшается зазор.
- А/м ставится на яму, колёса плотно фиксируются.
- Ключом на 10 снимается картерная защита.
- Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
- Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
- Гайка снимается.
Регулировка выполняется следующим образом:
- Гайка поворачивается на 15–20 градусов вправо.
- Напарник активно прокручивает руль в обе стороны.
- Если стук остался, то следует сделать ещё одну протяжку.
- Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.
Это интересно: Рено Логан замена рулевой тяги — разбираем досконально
Способы самостоятельно диагностики
Определить проблему с рулевой тягой в большинстве случаев можно даже без квалифицированной помощи специалистов. Для этого вам понадобится товарищ и яма (эстакада). Поднимите переднюю часть автомобиля. Первый человек должен в горизонтальной плоскости покачивать колесо. Второму необходимо под автомобилем нащупать точку под пыльником, где палец соединяется с шаром. Если последний шатается в наружной обойме, то проблема с рулевой тягой.
Также обратите внимание не несколько других важных деталей:
- максимальный допустимый диапазон отклонения наконечников по оси пальцев составляет 1,5 миллиметра;
- на шаровых не должно быть какого-либо люфта;
- чехол шарнира должен быть без трещин и других видимых дефектов.
Отверстие в пыльниках легко определить по выдавливаемой смазке, поэтому обращайте внимание на потеки. Это основная информация, как проверить рулевую тягу на «Рено- Логан». Такой простой осмотр в большинстве случаев позволяет определить поломку шаровых
Если на вид все выглядит цело, но стук неизменно остается, то направляйтесь на диагностику. Во многих случаях идентифицировать поломку можно только после полного демонтажа детали
Такой простой осмотр в большинстве случаев позволяет определить поломку шаровых. Если на вид все выглядит цело, но стук неизменно остается, то направляйтесь на диагностику. Во многих случаях идентифицировать поломку можно только после полного демонтажа детали.
Рулевая рейка Логан — регулировка детали
Регулировка рулевой рейки Рено Логан избавляет общую систему поворота руля от люфтов и стука, которые становятся основными причинами и симптомами неисправности. В процессе отладки рулевой рейки используются специальные ключи и отвертки, позволяющие быстро добраться до нужной гайки, с помощью которой производится регулирование детали.
Поскольку гайка находится под капотом, автомобиль в автосервисе поднимается, дабы открыть подрулевое пространство для мастера. В качестве альтернативы используется гаражная яма.
При первой регулировке гайка может быть закрыта специальной заглушкой, которая легко удаляется при поддевании отверткой.
Если элемент чрезмерно «прикипел», т.е. его ход не поддается обыкновенному ключу, мастера прибегают к помощи молотка и специальной смазки, которая облегчает движение гайки по резьбе.
Как подтянуть рулевую рейку на Рено Логан видео фото и видео
Рулевая рейка Логан составляющие
Деталь может быть как механической, так и гидравлической. Последний тип конструкции особенно распространен на современных автомобилях, так как его архитектура совершеннее в плане сборки, а также обеспечивает более комфортное вождение. Третий тип рулевой рейки называется электрическим (ЭУР). Механизм ЭУР имеет сложную конструкцию и высокую стоимость по соотношению с гидравлическим аналогом.
Рассмотрим составляющие детали:
- Рулевые тяги и наконечники, отвечающие за поворот колес, крепятся к выдвижным механизмам детали.
- Зубчатая планка с шестернями отвечает за передачу усилия от руля на тяги, управляет колесной парой.
- Корпус (картер) – составляющая, изготовленная из алюминия, внутри нее содержатся все основные механизмы рейки.
- Система пружин обеспечивает плотное прилегание рейки к шестерням, а также избавляет руль от свободного хождения, люфтов.
- Ограничители регулируют максимальное значение поворотов руля в левую и правую стороны.
- Подшипники — используются для легкости манипуляций, осуществляемых при поворотах рейки.
Признаки поломки
Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение. Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении. Нужно менять рейку и тогда, когда руль вращается самостоятельно, или если колесо перестало возвращаться в центральное положение.
При замене важно знать артикул рулевой рейки «Рено Логана». Моделей очень много, рейки похожи, но при этом могут быть разными – можно легко запутаться и приобрести не то. Наиболее популярны элементы с артикулами 8200720881 и 81913009
Наиболее популярны элементы с артикулами 8200720881 и 81913009.
В этой статье рассмотрим рулевой узел Renault Logan. Многих владельцев Логана интересует рулевая рейка Логан цена покупки и замены. Но возможно вам необходимы только регулировка или ремонт рулевой рейки Логан без гур либо с гур. Как сделать диагностику и ремонт рулевой Логан, вы можете узнать из этой статьи, а также обратившись с этим вопросом в наш автосервис.
Диагностика неисправностей
Чтобы произвести самостоятельную диагностику и ремонт Рено Логан, нужно воспользоваться автомобильным подъемником или смотровой ямой.
Если вы слышите стук в области наконечника, нужно произвести линейное движение тяги и внимательно осмотреть деталь на предмет люфта шарового механизма. Если люфт присутствует, деталь необходимо заменить. Если ваш Рено Логан оборудован ГУР, соответственно, такие мероприятия проводятся одинаково.
Чтобы определить люфт тяги своими руками, нужно продавить пыльник и внимательно ощупать деталь соединения, которая стоит на . Под пластиковым пыльником скрывается втулка, которая удерживает вал рейки и позволяет ему прочно фиксироваться в корпусе. Если изношена втулка, вал будет обладать люфтом.
Если вал ходит вверх и вниз и издает стук, соответственно втулка нуждается в замене, чтобы заменить данную втулку необходимо разобрать часть корпуса рейки. На просторах интернета вы найдете много видео материалов, которые показывают, как заменить ремкомплект рейки своими руками, тем самым победить стук.
