Снятие дроссельного узла Рено Дастер

Процесс очистки

Снятие и очистка дроссельной заслонки на Renault Logan и других моделях, куда устанавливается мотор К4М, например, Ларгус или Дастер, делается на СТО. Но это можно сделать и самостоятельно, поскольку данная операция не требует специальных знаний или инструмента.

Причина того, что плавают обороты холодного двигателя – разгерметизация уплотнителя, соединяющего дроссель и впускной коллектор. Чтобы проверить это, требуется открутить 4 болта. Снимается трос газа и разъем с регулятора холостого хода, для чего потребуется торцевой ключ. После этого снимается впускной ресивер, для чего потребуется головка Е8, можно использовать головку на 6, которой выкручиваются два болта.

Отсоединяется патрубок вентиляции картера от регулятора холостого хода. Ресивер сдергивается с дросселя в сторону моторного щита. Дроссельная заслонка Рено Логан 1.6 16 клапанов снимается после выкручивания двух болтов, которые находятся под ней, для чего потребуется головка на 8.

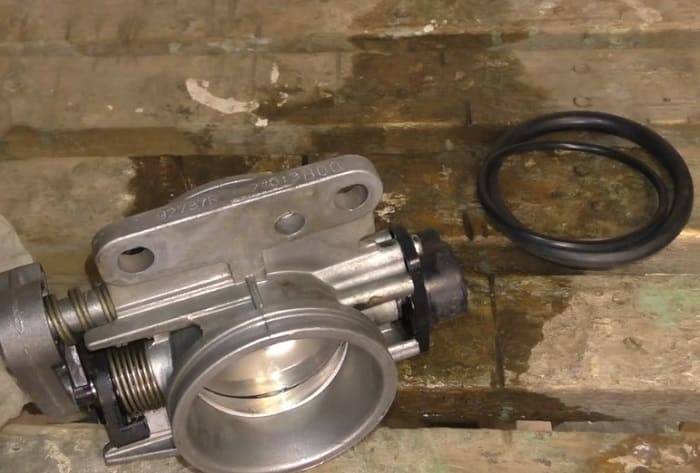

На снятом узле можно увидеть уплотнительные кольца дроссельной заслонки Рено, изготовленные из специальной резины. Маленький уплотнитель идет во впускной коллектор, а большой в ресивер. На плавающий холостой ход влияет маленькое уплотнительное кольцо, которое требуется заменить.  Тем не менее, после снятия коллектора рекомендуется заменить или дополнительно уплотнить обе прокладки дроссельной заслонки Рено Логан.

После удаления старых уплотнителей, дроссель обрабатывается промывающей жидкостью в виде аэрозоля или другим доступным способом. Затем он тщательно обтирается ветошью. Посадочные места для резиновых уплотнителей тщательно обезжириваются.

Существует несколько решений по уплотнению впускного коллектора и ресивера. Идеальный вариант – новые оригинальные прокладки. Но они стоят дорого, кроме того, на рынке всегда предлагается огромное количество подделок, которые очень быстро выходят из строя. Хорошее решение – оставить оригинальные уплотнители, если они целые, но подмотать под них несколько слоев ФУМ-ленты. Это позволит избежать лишних затрат и обеспечить герметизацию дросселя на длительный срок.

Перед установкой дросселя все резиновые уплотнители смазываются силиконовой смазкой, а если ее нет, подойдет обычное масло. Сборка осуществляют в обратном порядке, дроссель аккуратно вставляется во впускной коллектор, причем с большим усилием, чем вынимался из него, далее закручиваются болты. После этого в обратном порядке устанавливается ресивер, тросик педали газа и другие ранее снятые узлы.

Как показывает опыт, почистить дроссельный узел самостоятельно не представляет никакой трудности даже неопытному автолюбителю. Для этого потребуется набор торцевых ключей и жидкость для промывки карбюраторов или другой подобный состав

Обязательно нужно обратить внимание, что при переустановке уплотнителей они должны прилегать к обезжиренной поверхности, иначе они быстро выйдут из строя. Снятие и установка дроссельного узла, который находится в верхней части двигателя не вызывает никаких затруднений

Печать

Почему засоряется заслонка

Работоспособность дроссельной заслонки зависит от большого количества факторов. От владельца автомобиля требуется регулярная замена фильтров и масла, использование качественного топлива. Среди причин, которые приводят к засорению дросселя в двигателях К4М, отмечают:

• Плохое качество топлива, образующего нагар, в том числе, при неграмотном добавлении присадок.
• Несвоевременная замена воздушного фильтра.
• Выход из строя топливного, масляного и воздушного фильтров.
• Попадание капель масла из двигателя в воздуховод.

Особенно неприятно, когда сочетаются несколько негативных факторов, например, попадание масла из двигателя и пыли из воздуха. В этом случае образуется налет, который не дает дроссельной заслонке работать нормально, выходят из строя уплотнители, в результате чего потребуется ее чистка и замена уплотняющих колец.

Чистка дросселя Duster

Далее представлена пошаговая инструкция, как правильно очищать дроссельную заслонку от грязи. Следует добраться непосредственно до дросселя.

У разных движков Рено Дастера своя конструкция, но по обыкновению достаточно выполнить такие действия:

1. Убрать воздуховод, который тянется от воздушного фильтра до самой заслонки.
2. Демонтировать дроссельный узел, отвинтив от двух до четырех крепежных болтов. Отделить разъем с клапана продувки абсорбера другие разъемы.
3. Для процедуры чистки потребуется воспользоваться специальным средством.
4. Очистителем и чистой тряпкой нужно со всей тщательностью протереть запчасть внутри, снаружи.
5. Сборка после чистки осуществляется в обратной последовательности.

Устройство дроссельной заслонки

Бензин в движке сгорает не по пути. Для настоящего горения требуется много воздуха. При этом он обязан быть в определенной количественной пропорции с топливом. Бензин впрыскивается во впускной коллектор при помощи форсунок. Количество поступающего через особый трубопровод горючего регулируется заслонкой. Эта деталь, установленная в особый корпус, и именуется дроссельным узлом. Данная заслонка имеет форму круглой пластинки, перекрывающей воздушный трубопровод. Чем чем просто угол открытия, тем чем просто воздуха попадает во впускной коллектор, и вырастут обороты. Угол открытия регулируется в это время педалью газа. Дроссельная заслонка

Ланцер 9 приводится в движение при помощи шагового электродвигателя. Угол открытия элемента регистрирует датчик заслонки. Он определяет данный параметр.

Алгоритм правильной чистки

Последовательность действий при очистке дроссельного блока бензиновых двигателей объемом 1,6 и 2,0 л, установленных на Renault Duster:

1. Загнать автомобиль в гараж и заглушить двигатель.
2. Дождаться снижения температуры антифриза до +40…+50°С.
3. Отвернуть винт, а затем снять кабель с отрицательного полюса аккумуляторной батареи.
4. Отстегнуть хомут, удерживающий заборный патрубок на корпусе воздушного фильтра.
5. Отвести воздушный шланг в сторону.
6. Отвернуть ключом или отверткой с головкой Torx винты, удерживающие корпус фильтра на впускном коллекторе.
7. Демонтировать отверткой с плоским жалом муфту трубки отвода паров топлива из блока дроссельной заслонки.
8. Разъединить штекер электропроводки, которая связывает датчик дросселя с блоком управления двигателем (для версии с 2,0-литровым агрегатом). На моторах объемом 1,6 л необходимо отсоединить наконечник троса от рычага изменения положения заслонки.
9. Отвернуть болты, удерживающие корпус воздушного фильтра на кронштейнах в моторном отсеке.
10. Отсоединить трубку сбора картерных газов и демонтировать кожух.
11. Протереть дроссельный узел от грязи, а затем отвернуть 3 болта крепления.
12. Уложить узел на слой целлофановой пленки или в емкость из пластика, устойчивого к воздействию нефтепродуктов.
13. Промыть дроссельную заслонку специальной жидкостью, удаляя загрязнения из скрытых полостей кистью. Рекомендуется несколько раз промыть внутренние полости, выдерживая состав на поверхности дросселя 2-5 минут для растворения отложений.
14. Продуть блок сжатым воздухом, позволяющим удалить остатки загрязнений.
15. Разобрать корпус фильтра, вынуть картридж, а затем промыть пластиковые детали горячей водой с добавлением моющего средства для посуды.
16. Начать обратную сборку. Поскольку при снятии дроссельного узла происходит повреждение уплотнительных колец, необходимо установить новые элементы (каталожные номера 8200068566 и 8200068583, детали отличаются диаметром и толщиной). На поверхность уплотнителей рекомендуется нанести тонкий слой моторного масла, позволяющего снизить усилие при установке.
17. Провести пробный пуск двигателя, калибровка дроссельного узла происходит автоматически. Предусмотрена процедура настройки узла при помощи компьютера, подключенного к диагностическому разъему OBD-II.

На машинах, оснащенных 1,6-литровым мотором К4М, требуется отрегулировать положение троса, при неправильной установке двигатель не развивает полную мощность. При корректном натяжении трос должен прогибаться на 3-5 мм под воздействием пальца руки (усилие прикладывается на участке между качалкой дросселя и выходом привода из оболочки). Для изменения длины троса необходимо снять скобу с защитной оболочки, а затем скорректировать натяжение перемещением наконечника, закрепленного на крышке газораспределительного механизма силового агрегата.

На машинах Duster, оборудованных 1,5-литровым дизелем, используется блок с заслонкой, позволяющей корректировать подачу воздуха на разных режимах работы двигателя. При этом щиток не отвечает за корректировку частоты вращения, педаль газа связана с насосом высокого давления. При обслуживании дизельного агрегата необходимо удалить загрязнения из воздушных каналов и поменять кольца на стыках.

Рено Дастер. Снятие дроссельного узла двигателя

Рено Дастер. Снятие дроссельного узла двигателя

Снимаем дроссельный узел для замены самого узла или резиновых колец, уплотняющих его патрубки в соединениях с корпусом воздушного фильтра и ресивера, а также при демонтаже ресивера.

Операции показываем на двигателе 2,0, на двигателе 1,6 операции аналогичны.

Снимаем крышку корпуса воздушного фильтра (см. Замена сменного элемента воздушного фильтра).

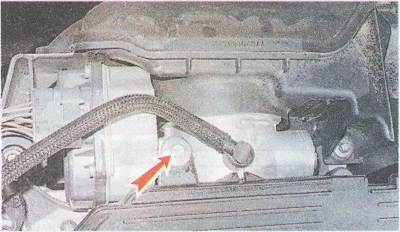

Поддев шлицевой отверткой наконечник трубки подвода паров топлива к дроссельному узлу…

…вынимаем наконечник трубки из отверстия корпуса дроссельного узла (соединение уплотняется резиновым кольцом).

Нажимаем на запорный элемент фиксатора колодки (жгута проводов системы управления двигателем), соединяющейся с разъемом блока управления дроссельного узла.

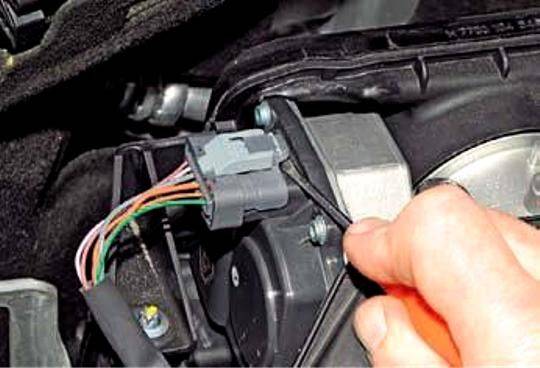

Поддев шлицевой отверткой фиксатор колодки жгута проводов…

…отсоединяем колодку от разъема блока управления дроссельного узла. Головкой Е-8 с удлинителем отворачиваем…

…винт правого крепления корпуса воздушного фильтра к крышке головки блока цилиндров…

…и винт левого крепления.

Вынимаем винты из отверстий корпуса воздушного фильтра и крышки головки блока цилиндров.

Преодолевая сопротивление резинового уплотнительного кольца на патрубке дроссельного узла, сдвигаем с патрубка узла корпус воздушного фильтра и располагаем его между щитком передка и катколлектором. Головкой «на 8» отворачиваем…

…болт крепления ресивера к дроссельному узлу…

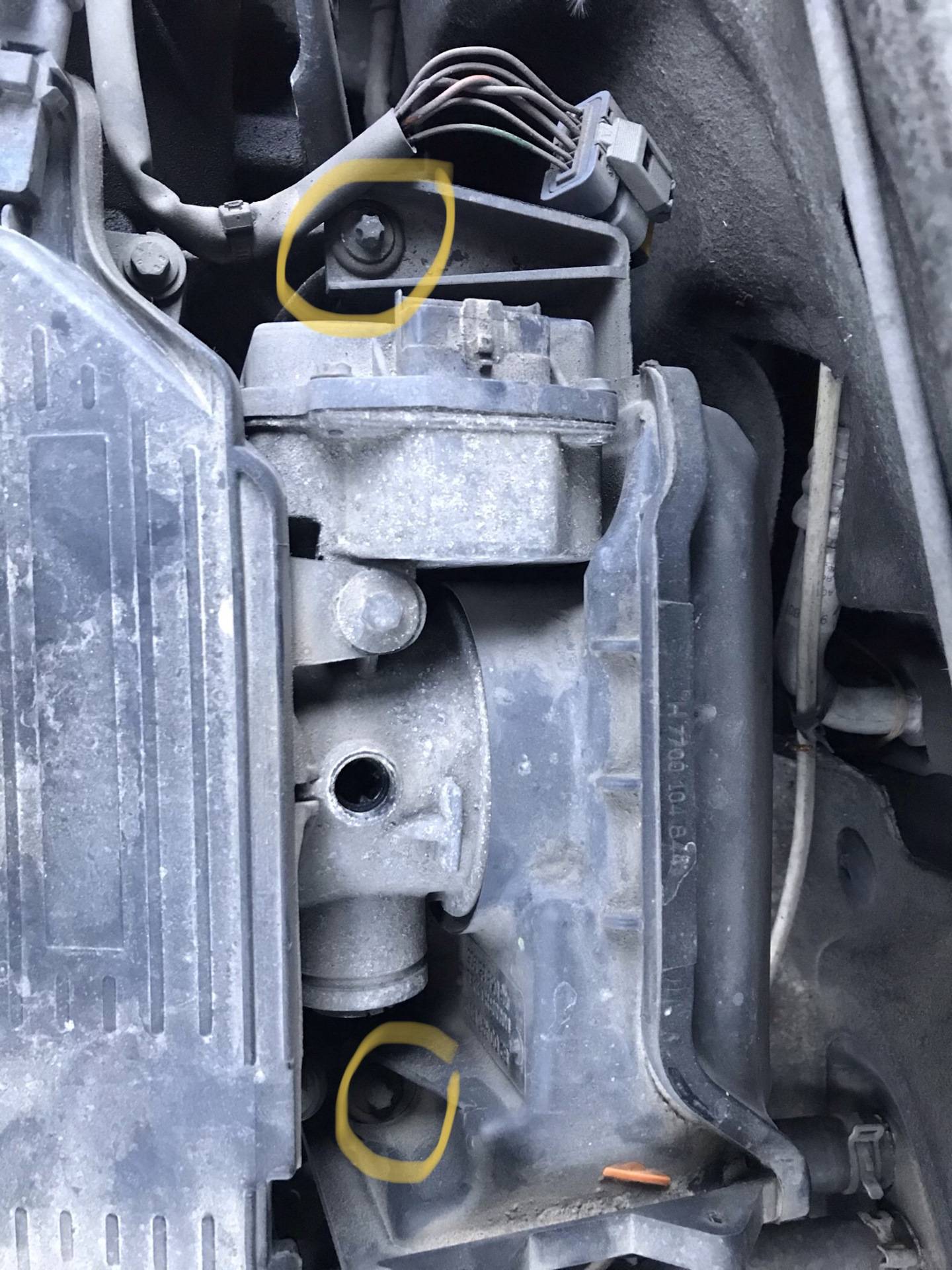

…болт правого крепления дроссельного узла к крышке головки блока цилиндров…

…и болт левого крепления.

Преодолевая сопротивление резинового уплотнительного кольца, вынимаем патрубок дроссельного узла из отверстия ресивера и снимаем дроссельный узел. Чтобы извлечь корпус воздушного фильтра из моторного отсека необходимо демонтировать ресивер (см. Снятие ресивера). Если уплотнительные кольца на патрубках дроссельного узла потеряли эластичность или имеют повреждения, их необходимо заменить.

Отверткой поддеваем резиновое кольцо и вынимаем его из проточки патрубка узла. Аналогично снимаем резиновое кольцо с другого патрубка узла.

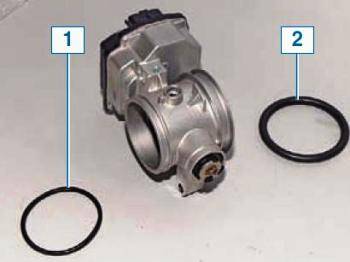

Дроссельный узел с уплотнительными кольцами: 1 – в соединении с ресивером; 2 – в соединении с корпусом воздушного фильтра. Собираем дроссельный узел с новыми уплотнительными кольцами. Устанавливаем дроссельный узел и корпус воздушного фильтра в обратной последовательности. Для облегчения соединения дроссельного узла с ресивером и корпусом воздушного фильтра наносим на уплотнительные кольца тонкий слой силиконовой смазки. Перед установкой корпуса воздушного фильтра проверяем состояние…

…резиновой уплотнительной втулки в соединении корпуса со штуцером (системы вентиляции картера) крышки головки блока цилиндров. Если уплотнительная втулка повреждена или потеряла эластичность, заменяем ее новой. При надевании корпуса воздушного фильтра на патрубок дроссельного узла обеспечиваем соединение…

…втулки 1 корпуса со штуцером 2 крышки головки блока цилиндров (для наглядности показано при снятом ресивере).

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие дроссельного узла двигателя»:

Источник статьи: http://dustershop77.ru/kopilka-znanij/dvigatel-kpp/reno-daster.-snyatie-drosselnogo-uzla-dvigatelya.html

Процесс очистки

Снятие и очистка дроссельной заслонки на Renault Logan и других моделях, куда устанавливается мотор К4М, например, Ларгус или Дастер, делается на СТО. Но это можно сделать и самостоятельно, поскольку данная операция не требует специальных знаний или инструмента.

Причина того, что плавают обороты холодного двигателя – разгерметизация уплотнителя, соединяющего дроссель и впускной коллектор. Чтобы проверить это, требуется открутить 4 болта. Снимается трос газа и разъем с регулятора холостого хода, для чего потребуется торцевой ключ. После этого снимается впускной ресивер, для чего потребуется головка Е8, можно использовать головку на 6, которой выкручиваются два болта.

Отсоединяется патрубок вентиляции картера от регулятора холостого хода. Ресивер сдергивается с дросселя в сторону моторного щита. Дроссельная заслонка Рено Логан 1.6 16 клапанов снимается после выкручивания двух болтов, которые находятся под ней, для чего потребуется головка на 8.

На снятом узле можно увидеть уплотнительные кольца дроссельной заслонки Рено, изготовленные из специальной резины. Маленький уплотнитель идет во впускной коллектор, а большой в ресивер. На плавающий холостой ход влияет маленькое уплотнительное кольцо, которое требуется заменить. Тем не менее, после снятия коллектора рекомендуется заменить или дополнительно уплотнить обе прокладки дроссельной заслонки Рено Логан.

После удаления старых уплотнителей, дроссель обрабатывается промывающей жидкостью в виде аэрозоля или другим доступным способом. Затем он тщательно обтирается ветошью. Посадочные места для резиновых уплотнителей тщательно обезжириваются.

Существует несколько решений по уплотнению впускного коллектора и ресивера. Идеальный вариант – новые оригинальные прокладки. Но они стоят дорого, кроме того, на рынке всегда предлагается огромное количество подделок, которые очень быстро выходят из строя. Хорошее решение – оставить оригинальные уплотнители, если они целые, но подмотать под них несколько слоев ФУМ-ленты. Это позволит избежать лишних затрат и обеспечить герметизацию дросселя на длительный срок.

Перед установкой дросселя все резиновые уплотнители смазываются силиконовой смазкой, а если ее нет, подойдет обычное масло. Сборка осуществляют в обратном порядке, дроссель аккуратно вставляется во впускной коллектор, причем с большим усилием, чем вынимался из него, далее закручиваются болты. После этого в обратном порядке устанавливается ресивер, тросик педали газа и другие ранее снятые узлы.

Как показывает опыт, почистить дроссельный узел самостоятельно не представляет никакой трудности даже неопытному автолюбителю. Для этого потребуется набор торцевых ключей и жидкость для промывки карбюраторов или другой подобный состав

Обязательно нужно обратить внимание, что при переустановке уплотнителей они должны прилегать к обезжиренной поверхности, иначе они быстро выйдут из строя. Снятие и установка дроссельного узла, который находится в верхней части двигателя не вызывает никаких затруднений

Это интересно: Замена правой опоры Renault Logan 2004-2009 Бензин

Как почистить дроссельную заслонку без снятия

Процедура очистки без снятия позволяет удалить только часть загрязнений, выполняется некоторыми владельцами в профилактических целях:

• Снять воздушный патрубок с резонатором, а затем демонтировать корпус фильтра.
• Протереть внешнюю часть дросселя сухой ветошью.
• Нанести слой моющего препарата на внешнюю поверхность, а затем удалить грязь тряпкой или кистью (исключая попадание посторонних частиц во внутреннюю полость узла).
• Вручную отвести заслонку в положение, соответствующее максимальным оборотам.
• Удалить отложения из внутренней части узла с помощью ткани или ветоши, смоченной моющим составом. Повторить процедуру несколько раз, добиваясь максимальной чистоты поверхностей.
• Разобрать кожух фильтра, удалить следы пыли и моторного масла теплой водой.
• Просушить корпус, установить на место фильтрующий картридж (если элемент забит пылью, то следует произвести замену детали).
• Установить на штатное место корпус воздушного фильтра, затянуть винты и произвести пробный запуск двигателя.

Выбираем средство для чистки

На автомобильном рынке есть перечень средств, которые подходят для чистки этой детали. Некоторые водители используют для этого «народные средства» вроде WD-40, ацетона или растворителя. По большому счету, их тоже допустимо задействовать для дросселя. Но все же есть риск повредить детали.

А если учесть, что очищать заслонку нужно относительно нечасто, то каждый владелец Рено Дастера способен позволить себе покупку подходящей жидкости.

Далее краткий список популярных очистительных средств для этой детали Duster:

• LIQUI MOLY LM-5111. На сегодняшнем автомобильном рынке это известная чистящая жидкость для дроссельной заслонки. Грязь и масляная пыль очищаются легко. Баллончик аэрозоля на 400 мл стоит 520 р.
• ABRO Carb&Choke Cleaner. Очистительная жидкость добротного качества. Баллончик аэрозоля на 220 мл стоит 200 р.
• Mannol Carburetor Cleanor. Добротно очищает грязь с этой детали. Дешевле ABRO при большем объеме. Баллончик аэрозоля на 400 мл стоит 115 р.

Видео

Источник статьи: http://carenault.ru/duster/chistka-i-zamena-prokladki-drosselnoj-zaslonki-reno-daster/

Дроссельный узел Renault Duster

Количество воздуха, поступающего в цилиндры двигателя, регулируется дроссельным узлом, который установлен на входном патрубке впускного трубопровода.

Воздух, проходящий через дроссельный узел, дозируется положением дроссельной заслонки, расположенной в патрубке дроссельного узла. Все двигатели модели F4R 2,0 и часть двигателей К4М 1,6 имеют дроссельную заслонку с электроприводом. На некоторых двигателях К4М 1,6 дроссельная заслонка с механическим приводом, то есть заслонка связана с педалью газа тросом.

На корпусе механического дроссельного узла установлен датчик положения дроссельной заслонки, который связан с ее осью. По сигналу датчика электронный блок управления двигателем определяет величину открытия дроссельной заслонки и в зависимости от этого корректирует количество впрыскиваемого в цилиндры двигателя топлива.

Угол открытия дроссельной заслонки с электроприводом задает электронный блок управления двигателем (ЭБУ) в зависимости от режима работы двигателя (запуск, прогрев, холостой ход и так далее) и от положения педали газа. Педаль газа не имеет механической связи с дроссельной заслонкой. Ход педали газа отслеживает датчик положения педали газа. В зависимости от того, насколько сместилась педаль газа при нажатии на нее, электронный блок управления рассчитывает угол открытия дроссельной заслонки, количество впрыскиваемого топлива (учитывая текущую частоту вращения коленчатого вала, скорость движения и т. п.) и подает соответствующие управляющие сигналы на исполнительные устройства: электропривод дроссельной заслонки и топливные форсунки. При запуске двигателя и работе на холостом ходу электронный блок управления открывает заслонку на величину, соответствующую количеству воздуха, которое должно поступить в цилиндры в зависимости от температуры окружающего воздуха и двигателя, а также других параметров.

Датчик положения дроссельной заслонки встроен в блок электропривода, который установлен на корпусе дроссельного узла и связан с осью дроссельной заслонки. По сигналу датчика электронный блок управления определяет величину открытия дроссельной заслонки и подает соответствующие

команды на электродвигатель привода заслонки, корректируя угол ее открытия.

В ходе работы двигателя на внутренних стенках патрубка и на дроссельной заслонке постепенно накапливаются отложения, которые со временем могут привести к некорректной работе дроссельного узла и даже заклиниванию заслонки. Для очистки внутренней полости патрубка от отложений, следует снять дроссельный узел с впускного трубопровода. Если устранить неисправность с помощью очистки не удалось, то дроссельный узел необходимо заменить.

Неисправность электрической части дроссельного узла может быть обнаружена во время диагностики системы управления двигателем.

Руководство по обслуживанию и ремонту Рено Дастер

https://youtube.com/watch?v=nTpwg7pxs-I

Дроссельный модуль Рено Дастер. Лечим подсос воздуха. The throttle module Ducia Duster.

Промывка дроссельного узла на дастер

https://youtube.com/watch?v=ILZ2RSddjKY

Замена уплотнительного кольца дроссельной заслонки на рено Дастер

Снятие дроссельной заслонки Renault Duster

Разобраться, как снять дроссельную заслонку с Рено Дастера, достаточно просто. Процедура займет всего около получаса. Для снятия не требуется ни подъемника, ни ямы. Из инструментов понадобится:

• головка TORXE8;
• TORXT25;
• ключ «на 8»;
• плоская отвертка.

Прокладку можно не покупать оригинальную. В магазине можно выбрать «резинку» стойкую к маслу и бензину размер 064-072-46 (058-066-46).

• RENAULT 7701-047579
• RENAULT 8200-236731
• RENAULT 8200-068566

Алгоритм снятия дросселя Duster на двигателях 1.6 и 2.0 следующий:

1. Отделить проводок от отрицательной клеммы аккумулятора.
2. Если на Дастер стоит движок 2.0 F4R, необходимо отделить колодку жгута проводков от шагового электродвижка привода дроссельной заслонки, а также шлангу продувки адсорбера от штуцера на корпусе дросселя.

Если закрепить, законтрить их недостаточно хорошо после, ослабший, выкрутившийся винтик способен угодить в цилиндр движка, сломать весь мотор целиком.

Снятие и чистка дроссельной заслонки

Чистая дроссельная заслонка

Чистка ДЗ Альмера G15 производится при помощи следующего инструмента:

• бита Torx T25;
• отвертка с плоским жалом;
• головка E8;
• торцевая головка на 8;
• трещотка и удлинитель;
• ветошь;
• средство для чистки.

Чтобы после очистки ДЗ не выполнять ее обучение, следует предварительно отсоединить источники напряжения.

Снимаем дроссельную заслонку

Демонтировать ДЗ Альмера G15 необходимо в следующем порядке:

Снимаем крышку воздушного фильтра, отсоединяем трубку паров топлива, нажимаем за защелку колодки проводов (фото)

• Выполняется снятие защитной крышки воздушного фильтра.
• Извлекается наконечник трубки подачи паров топливной смеси из дроссельного узла, который укомплектован уплотнительным резиновым кольцом. Для этого понадобится аккуратно поддеть его отверткой с плоским жалом.
• Отключаются провода от ДЗ, нажатием на пластиковый фиксатор.
• Используя головку E8 с удлинителем, выкручивается правый крепежный винт корпуса воздушного фильтрующего элемента из ГБЦ. Аналогично извлекается левый винт.

Отсоединяем колодку проводов, головкой на 8 отворачиваем винты правого и левого крепления (фото)

• Снять воздушный патрубок с ДЗ посредством преодоления сопротивления резинового уплотнительного кольца. Конец патрубка отводится в сторону.
• Выкручивается крепежный болт ресивера и дроссельного узла с помощью торцевой головки на восемь.
• Откручиваются два фиксирующих болта ДЗ сгорания и головкой блока цилиндров с левой и правой стороны. Для этого, также понадобится торцевая головка на 8.
• Демонтируется дроссельная заслонка посредством изъятия патрубка устройства из ресивера. При этом понадобится приложить усилие для преодоления сопротивления резинового уплотнительного кольца.

вынимаем открученные винты, отсоединяем корпус воздушного фильтра, отворачиваем болты крепления ДЗ к ресиверу и крышке ГБЦ

Рекомендации по чистке ДЗ

При самостоятельной чистке дроссельной заслонки Альмера G15 очень важно не повредить механизм. Для этого рекомендуется избегать следующих ситуаций:. Дроссельная заслонка

Дроссельная заслонка

• Производить очищение механизма при проявлении малейших косвенных признаков загрязнения.
• Осуществлять очистку без снятия ДЗ. Такая методика позволяет только удалить нагар с заслонки, а внутренняя полость камеры и каналов остается грязной.
• Прикладывать чрезмерные усилия при трении ветошью по зеркалу ДЗ. Это может привести к выводу из строя как самой заслонки, так и датчика ее положения.
• Применять для очистки жесткие щетки вместо мягкой ветоши. Это обусловлено тем, что на ДЗ нанесен молибден, который придает гладкую структуру. Довольно часто, указанное покрытие путают с нагарным слоем. После его удаления, заслонка может работать некорректно или заклинивать.
• Если перед демонтажем ДЗ не были выполнены операции по исключению проведения операций по ее обучению, то после чистки понадобится правильно настроить механизм. Это необходимо для выставления оборотов холостого хода.

Меняем уплотнительные кольца дроссельного узла и устанавливаем

Замена уплотнительных колец

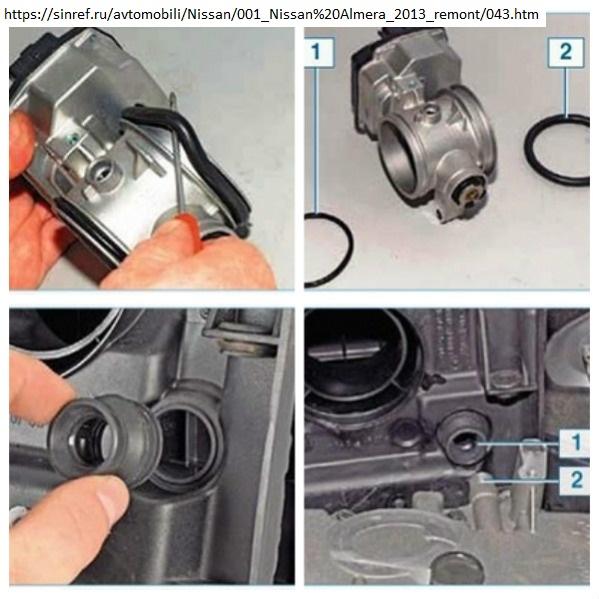

После демонтажа дроссельной заслонки Ниссан Альмера G15, оцениваем состояние уплотнительных резиновых колец на патрубке. При выявлении повреждения прокладки или потери эластичности меняем их. Для этого:

• При помощи отвертки с плоским жалом поддеваем негодную прокладку и извлекаем с посадочного места. Указанная операция аналогична для двух сторон патрубка ДЗ. С одной стороны осуществляется соединение с ресивером, а с другой с корпусом воздушного фильтра.
• Устанавливаем дроссельный узел, соблюдая обратную последовательность действий.
• Для снижения сопротивления новых прокладок патрубка ДЗ, смазываем их селиконом.

При монтаже кожуха воздушного фильтра, обратите внимание на состояние уплотнительной резиновой втулки, которая соединяет корпус со штуцером ГБЦ. При необходимости замените ее

Дроссельный узел Renault Duster

Количество воздуха, поступающего в цилиндры двигателя, регулируется дроссельным узлом, который установлен на входном патрубке впускного трубопровода.

Воздух, проходящий через дроссельный узел, дозируется положением дроссельной заслонки, расположенной в патрубке дроссельного узла. Все двигатели модели F4R 2,0 и часть двигателей К4М 1,6 имеют дроссельную заслонку с электроприводом. На некоторых двигателях К4М 1,6 дроссельная заслонка с механическим приводом, то есть заслонка связана с педалью газа тросом.

На корпусе механического дроссельного узла установлен датчик положения дроссельной заслонки, который связан с ее осью. По сигналу датчика электронный блок управления двигателем определяет величину открытия дроссельной заслонки и в зависимости от этого корректирует количество впрыскиваемого в цилиндры двигателя топлива.

Угол открытия дроссельной заслонки с электроприводом задает электронный блок управления двигателем (ЭБУ) в зависимости от режима работы двигателя (запуск, прогрев, холостой ход и так далее) и от положения педали газа. Педаль газа не имеет механической связи с дроссельной заслонкой. Ход педали газа отслеживает датчик положения педали газа. В зависимости от того, насколько сместилась педаль газа при нажатии на нее, электронный блок управления рассчитывает угол открытия дроссельной заслонки, количество впрыскиваемого топлива (учитывая текущую частоту вращения коленчатого вала, скорость движения и т. п.) и подает соответствующие управляющие сигналы на исполнительные устройства: электропривод дроссельной заслонки и топливные форсунки. При запуске двигателя и работе на холостом ходу электронный блок управления открывает заслонку на величину, соответствующую количеству воздуха, которое должно поступить в цилиндры в зависимости от температуры окружающего воздуха и двигателя, а также других параметров.

Датчик положения дроссельной заслонки встроен в блок электропривода, который установлен на корпусе дроссельного узла и связан с осью дроссельной заслонки. По сигналу датчика электронный блок управления определяет величину открытия дроссельной заслонки и подает соответствующие

команды на электродвигатель привода заслонки, корректируя угол ее открытия.

В ходе работы двигателя на внутренних стенках патрубка и на дроссельной заслонке постепенно накапливаются отложения, которые со временем могут привести к некорректной работе дроссельного узла и даже заклиниванию заслонки. Для очистки внутренней полости патрубка от отложений, следует снять дроссельный узел с впускного трубопровода. Если устранить неисправность с помощью очистки не удалось, то дроссельный узел необходимо заменить.

Неисправность электрической части дроссельного узла может быть обнаружена во время диагностики системы управления двигателем.

Руководство по обслуживанию и ремонту Рено Дастер

Источник статьи: http://carmanuals.ru/renault/renault-duster-2011-16-20-15-dci/dvigatel/drosselnyy-uzel

Успокоитель выпускного распредвала

На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.

На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813

Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.

Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.
