Когда менять передние тормозные колодки (регламент)?

Меняем тормозные диски на Логане

Тормозные диски Рено Логан — неотъемлемый элемент тормозной системы автомобиля, который в паре с колодками обеспечивает снижение скорости или полную остановку машины по команде водителя. При нажатии на тормоз происходит превращение двух энергий — кинетической в тепловую, что проявляется в результате трения колодок о диск тормозной системы. Из-за регулярных нагрузок тормозные диски со временем изнашиваются и требуют замены. Как проще всего распознать неисправность? По каким причинам устройства выходят из строя? Как производится замена тормозных дисков на Рено Логан? Эти и ряд других вопросов будут рассмотрены в статье.

Самостоятельная замена

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Замена бачка главного тормозного цилиндра

Вам потребуется отвертка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоедините колодку жгута проводов от датчика уровня тормозной жидкости.

Отверните пробку бачка и откачайте из него тормозную жидкость, например, рези­новой грушей или медицинским шприцем.

Поддев отверткой, снимите бачок, извлекая его патрубки из соединительных втулок

Извлеките соединительные втулки от­верстий корпуса цилиндра.

Осмотрите втулки и, если появились признаки старения рези­ны, замените их.

Установите детали в порядке, обратном снятию.

Для облегчения установки бачка смочите соединительные втулки свежей тормозной жидкостью.

Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Замена тормозной жидкости Рено Логан»)

Замена передних тормозных колодок на автомобиле Рено Логан

Замена передних дисков

Необходимо поднять автомобиль на домкрате и снять колесо. После чего:

аккуратно откручивается пара болтов с обратной стороны суппорта;

• когда процедура эта выполнена – нужно снять скобу, удерживающую колодки на месте;
• далее при помощи крестовой отвертки, шуруповерта или ударной отвертки выкручивается пара болтов – удерживающих диск на месте (требуется TOPEX T40);

После чего нужно аккуратно потянуть диск на себя. Когда все процедуры завершены – нужно будет аккуратно снять диск. Промазать место контакта ТД. В дальнейшем, при повторной замене, процедура займет меньше времени. Сборку, установку нового диска нужно осуществлять в обратном порядке.

Греются тормозные диски

Причины перегрева тормозных дисков могут быть связаны с неисправностями тормозной системы.

1. Покороблен тормозной диск. Если толщина ещё в пределах нормы можно провести проточку тормозного диска.
2. Низкое качество тормозных колодок (накладок). Приобретать колодки только в проверенных места.
3. Износ тормозного диска и колодок.

Перегрев дисков можно определить самостоятельно по цвету диска. При температуре 150–280 °C диск приобретает жёлтый цвет, 300–450 °C — синий, 450–500 °C — чёрный.

https://youtube.com/watch?v=XMyPmUjjhGk

Ремонтируем автомобиль Рено Логан самостоятельно:

• Регулировка клапанов Рено Логан своими силами
• Замена масла в двигателе Рено Логан своими силами

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

• Механическая — просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
• Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

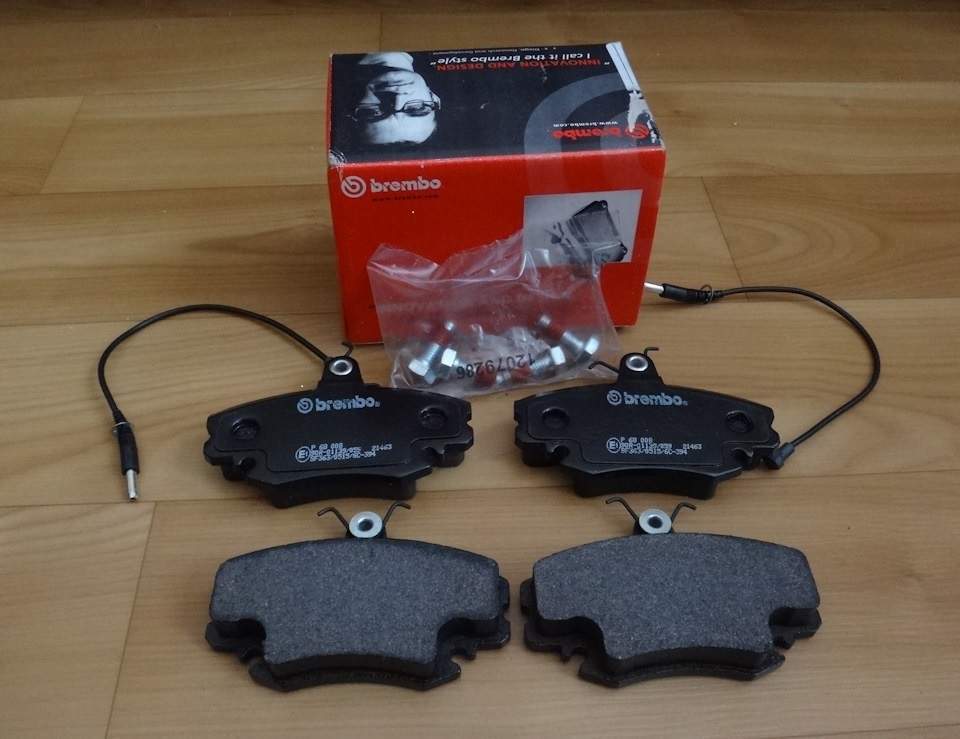

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Замена диска сцепления и его ресурс

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Приступаем к замене.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

Остальную сборку проводите в обратном порядке и не забудьте отрегулировать длину троса. Не забудьте очистить систему клапанов КПП, называемых сапуном.

Пошаговая инструкция для полноприводных авто

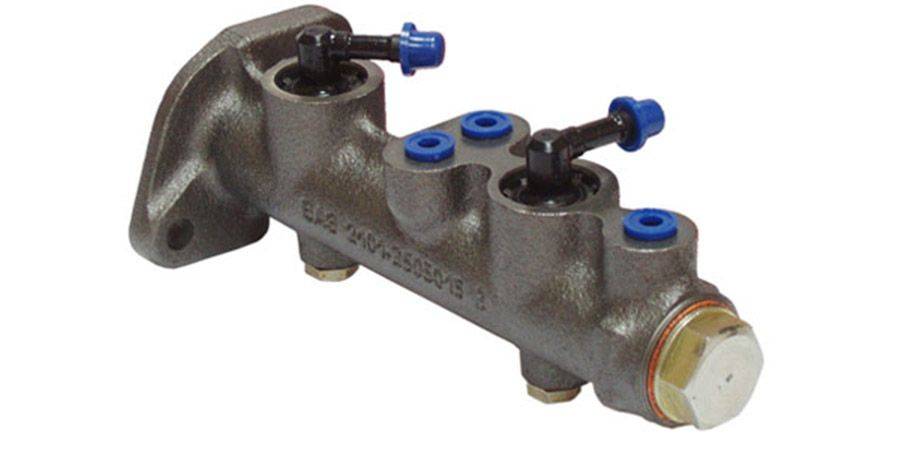

Замена главного тормозного цилиндра

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, резиновой грушей.

3. Отверните гайки крепления к цилиндру четырех трубопроводов и отведите трубопроводы в сторону.

4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

5. . и снимите главный тормозной цилиндр.

6. Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, резиновой грушей.

3. Отверните гайки крепления к цилиндру четырех трубопроводов и отведите трубопроводы в сторону.

4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

5. . и снимите главный тормозной цилиндр.

6. Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

Снятие главного тормозного цилиндра Рено Логан

Снятие главного тормозного цилиндра Рено Логан

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.

Приподняв фиксатор, отсоединяем колодку проводов от датчика уровня тормозной жидкости.

Отвернув крышку бачка, снимаем ее вместе с датчиком уровня жидкости. Резиновой грушей отбираем жидкость из бачка и заворачиваем крышку.

Рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры двух тормозных трубок.

Выводим наконечники трубок из отверстий главного тормозного цилиндра.

Головкой «на 13» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов…

…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.

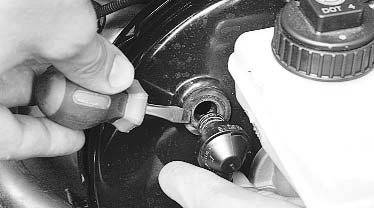

Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом, расположенным в проточке фланца цилиндра. Вынимаем кольцо из проточки фланца. Если необходимо снять бачок гидропривода…

…вставляем отвертку между корпусами бачка и цилиндра.

Преодолевая сопротивление уплотнительных резиновых втулок…

…выводим штуцеры бачка из отверстий цилиндра…

…и снимаем бачок. Вынимаем из отверстий главного тормозного цилиндра уплотнительные втулки штуцеров бачка. Проверяем состояние резиновых уплотнительных втулок и кольца. Если они повреждены (разрывы, трещины) или потеряли эластичность, заменяем их новыми. Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности. Прокачиваем систему гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).

Регламентная работа: как менять тормозную жидкость на автомобиле Renault Logan с АБС в домашних условиях

Другие материалы раздела

Техническое описание

Габаритные размеры

Технические характеристики автомобилей

Паспортные данные автомобиля

Расположение органов управления

Ключи к автомобилю

Двери, центральный замок

Выключатель (замок) зажигания

Рычаг селектора автоматической коробки передач

Комбинация приборов

Регулировка передних сидений и рулевой колонки

Выключатели

Блок управления отоплением

Выключатель подушки безопасности переднего пассажира

Подрулевые переключатели

Регулятор направления пучков света фар

Зеркала заднего вида

Техника безопасности при обслуживании и ремонте

Расположение основных узлов и агрегатов автомобиля

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Проверка уровня жидкости в бачке омывателей стекол

Замена щеток очистителей ветрового стекла

Проверка уровня масла в двигателе 1,4–1,6 (8V)

Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)

Замена свечей зажигания двигателя 1,4–1,6 (8V)

Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)

Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)

Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)

Проверка уровня масла в двигателе 1,6 (16V)

Замена масла и масляного фильтра двигателя 1,6 (16V)

Замена свечей зажигания двигателя 1,6 (16V)

Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро

Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро

Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро

Замена охлаждающей жидкости двигателя 1,6 (16V)

Проверка уровня и доливка масла в механическую коробку передач РеноСандеро

Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро

Замена жидкости в гидроприводе тормозной системы

Прокачка гидропривода тормозной системы

Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро

Проверка привода выключения сцепления

Проверка состояния тормозной системы

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния системы выпуска отработавших газов

Замена задних тормозных колодок на Renault Duster 4х4

Собираем новые колодки

1 шаг: сначала ставим верхнюю пружину.

2 шаг: устанавливаем регулировочный болт так, чтобы более длинная и прямая лапка оказалась с обратной стороны левой колодки.

3 шаг: одеваем нижнюю пружину.

4 шаг: устанавливаем регулировочный флажок и вертикальную пружину.

5 шаг: собранный механизм одеваем на ступицу, ставим пружинки, одеваем тросик ручника. Пробуем поставить барабан, если он садится очень легко, следовательно нужно подкрутить регулировочный болт так, чтобы колодки максимально разошлись и барабан одевался с небольшим усилием.

6 шаг: затем затягиваем ступичную гайку, определенного момента затяжки нет, поскольку подшипник не конусный, перетянуть его не получится.

Оригинал или аналог

Оптимальная замена заднего тормозного цилиндра Рено Логан предполагает покупку оригинальной продукции. Изделия, которые рекомендует сам Renault, имеют высокое качество и максимальный срок службы. Если вы покупаете продукцию у проверенных поставщиков, то с потеками или заводскими дефектами проблем быть не должно. Поиск любого товара осуществляется по каталожному номеру. Водителям доступные следующие фирменные продукты:

• 7701047838 (аналог 6001551410) – 8″ BOSCH;
• 7701047838 – 8″ BOSCH;
• 7701070668 – 7″;
• 6001549726 – 8″ BOSCH;
• 7701044681 – 8″ TRW;
• 7703009255, 7703001118, 6001549728, 7703009255 – болт М6;

Также обратите внимание, что на машины чаще всего  ставились 3 тормозные системы

1. 180 барабан — 1 цилиндр с двумя креплениями Bosch;
2. 203 барабан — 1 цилиндр двумя креплениями –TRW;
3. 203 барабан — 1цилиндр c одним креплением – Bosch.

Соответственно, вам необходимо определиться, какое количество креплений имеет конкретно ваш авто для заднего тормозного цилиндра. Имеется и разница у деталей с 2 креплениями. Например, изделие от TRW имеет 25 миллиметров между отверстиями, в то время как Bosch 19 миллиметров.

Выпускается и ряд аналогов ценой от 400 до 1000 рублей. В качестве примера можно привести PROTECHNIC PRH2419 и CIFAM 101743. Перед покупкой главное убедиться в совместимости этих моделей с посадочным местом на барабане вашего авто. Можете связаться с официальным дилером и уточнить данную информацию, однако мы рекомендуем лично разобрать барабан и посмотреть, какой тормозной цилиндр был установлен. Так вы сможете гарантированно купить совместимую модель.

Если есть возможность, проведите перед покупкой визуальный осмотр детали. На металле не должно быть визуальных дефектов, как и на других частях цилиндра. Отверстия для крепежей должны быть четкой формы, без заусениц или неровностей. Выдать подделку также может непосредственно упаковка. Размытые надписи, отсутствие штрих кода, маркировки и даже элементарные опечатки – все это говорит о низкокачественной продукции, которая выпускается подпольно.

Снятие главного тормозного цилиндра Renault Logan, Sandero

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.

Работу проводим на смотровой канаве или эстакаде.

1 – главный тормозной цилиндр;

2 – уплотнительная втулка;

3 – уплотнительное кольцо вакуумного усилителя тормозов;

4 – крышка бачка с датчиком недостаточного уровня жидкости в бачке;

5 – бачок гидропривода

Приподняв фиксатор, отсоединяем колодку проводов от датчика уровня тормозной жидкости. Отвернув крышку бачка, снимаем ее вместе с датчиком уровня жидкости. Резиновой грушей отбираем жидкость из бачка и заворачиваем крышку.

Выводим наконечники трубок из отверстий главного тормозного цилиндра.

…и снимаем главный тормозной цилиндр в сборе с бачком гидропривода. Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом, расположенным в проточке фланца цилиндра. Вынимаем кольцо из проточки фланца.

Если необходимо снять бачок гидропривода…

…вставляем отвертку между корпусами бачка и цилиндра. Преодолевая сопротивление уплотнительных резиновых втулок…

…выводим штуцеры бачка из отверстий цилиндра… …и снимаем бачок. Вынимаем из отверстий главного тормозного цилиндра уплотнительные втулки штуцеров бачка.

Проверяем состояние резиновых уплотнительных втулок и кольца. Если они повреждены (разрывы, трещины) или потеряли эластичность, заменяем их новыми. Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.

Видео по теме “Снятие главного тормозного цилиндра Рено Логан, Сандеро”

2. Снимите пробку с горловины бачка главного тормозного цилиндра.

3. Снимите воздухоподводящий рукав

4. Откачайте тормозную жидкость из бач­ка главного тормозного цилиндра.

5. Снимите шланг главного цилиндра вы­ключения сцепления со штуцера бачка главного цилиндра.

7. Отверните гайку крепления трубопро­вода второго контура.

8. . и отведите трубопровод в сторону.

9. Аналогично отверните и отведите в сторону трубопровод первого контура.

Заглушите трубопроводы (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

10. Подденьте фиксатор крепления шу- моизоляции и отведите часть шумоизоля- ции вниз.

11. Отверните гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов.

12. Снимите главный тормозной цилиндр в сборе с бачком.

14. Подденьте уплотнительное кольцо отверткой.

15. . и снимите кольцо.

16. Установите новое уплотнительное кольцо главного тормозного цилиндра.

Видео по теме “Renault Megane 2. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА”

https://youtube.com/watch?v=0P8VYmVMH2E

• Замена задних колодок приора



• Замена рабочего цилиндра сцепления volkswagen



• Установка вакуумного усилителя тормозов газ 69



• Замена грм 2е тойота



• Замена выжимного подшипника хонда цивик

Замена тормозной жидкости УАЗ Патриот 3163

Заменяйте тормозную жидкость в гидроприводе тормозов через каждые 30 000 км пробега или 2 года эксплуатации.

Для заправки системы используйте тормозные жидкости типа SAE 1703F, DOT-4.

Перед заменой тормозной жидкости проверьте герметичность гидропривода (см. «Проверка герметичности гидропривода тормозов») и устраните неисправности.

Вам потребуются: ключи «на 8», «на 10», тормозная жидкость, резиновый или прозрачный шланг, прозрачный сосуд.

Примечание Клапаны для выпуска воздуха из рабочих цилиндров тормозных механизмов задних колес выполнены под ключ «на 8», передних — под ключ «на 10».

Рекомендации

Замену тормозной жидкости рекомендуется проводить с помощником, предварительно установив автомобиль на смотровую канаву, эстакаду или подъемник (тогда не потребуется снимать колеса).

Применяйте только те тормозные жидкости, которые рекомендует завод-изготовитель.

Очередность замены жидкости в тормозных механизмах:

– правый задний;

– левый передний;

– левый задний;

– правый передний.

Предупреждения Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда доливайте в систему только новую жидкость той марки, что и у залитой прежде. Тормозная жидкость гигроскопична (впитывает влагу из окружающего воздуха), поэтому ее нельзя хранить в открытой таре. Берегите природу! Не сливайте использованную тормозную жидкость в почву или канализационную систему. О расположении пунктов приема отработанных эксплуатационных жидкостей в вашем районе можно узнать в местных органах власти.

1. Снимите пробку бачка главного тормозного цилиндра.	2. Долейте в бачок чистую тормозную жидкость до нижней кромки наливной горловины.

Полезный совет При доливке тормозной жидкости в бачок главного тормозного цилиндра используйте воронку, например, сделанную из пластиковой бутылки, чтобы не пролить жидкость на окрашенные поверхности кузова, на которых она оставляет трудноудаляемые следы.

Предупреждение Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

3. Очистите от грязи клапаны выпуска воздуха и снимите защитные колпачки клапанов рабочих цилиндров передних…	4. …и задних тормозных механизмов.

5. Наденьте резиновый шланг на клапан выпуска воздуха правого заднего тормозного механизма и погрузите конец шланга в чистый прозрачный сосуд.

Предупреждение Удаление воздуха из гидросистемы привода тормозов проводите только при работающем на режиме холостого хода двигателе.

6. Помощник должен резко нажать на педаль тормоза четыре-пять раз (с интервалом между нажатиями 1–2 с), после чего удерживать педаль нажатой.

7. Отверните на 1/2–3/4 оборота клапан выпуска воздуха. Из шланга начнет вытекать старая (грязная) тормозная жидкость. Педаль тормоза в это время должна плавно переместиться до упора. Как только жидкость перестанет вытекать, заверните клапан выпуска воздуха.

Примечание Постоянно следите за уровнем жидкости в бачке, не допуская ее снижения до нижней метки на стенке бачка. При необходимости доливайте новую тормозную жидкость, чтобы не допустить попадания воздуха в гидропривод. Так обеспечивается постепенное вытеснение старой жидкости новой без осушения гидросистемы.

8. Таким же способом замените тормозную жидкость в левом переднем тормозном механизме, а затем во втором контуре (сначала в левом заднем тормозном механизме, затем в правом переднем).

9. Повторяйте операции 5–7 до полной замены жидкости в приводе (из шланга должна вытекать чистая жидкость без пузырьков воздуха).

10. После замены тормозной жидкости обязательно наденьте защитные колпачки на клапаны выпуска воздуха.

11. Долейте тормозную жидкость, ее уровень должен находиться между метками «MIN» и «MAX» на стенке бачка. Установите пробку бачка.

12. Проверьте качество выполненной работы: нажмите несколько раз на педаль тормоза — ход педали и усилие на ней должны быть одинаковыми при каждом нажатии. Если это не так, вернитесь к выполнению операций 5–9.

13. Установите детали в порядке, обратном снятию.

Видео про «Замена тормозной жидкости» для УАЗ 3163

УАЗ Патриот! Замена тормозной житкости.

Замена тормозной жидкости в сцеплении уаз хантер

Прокачка УАЗ Патриот.

Подготовительные работы

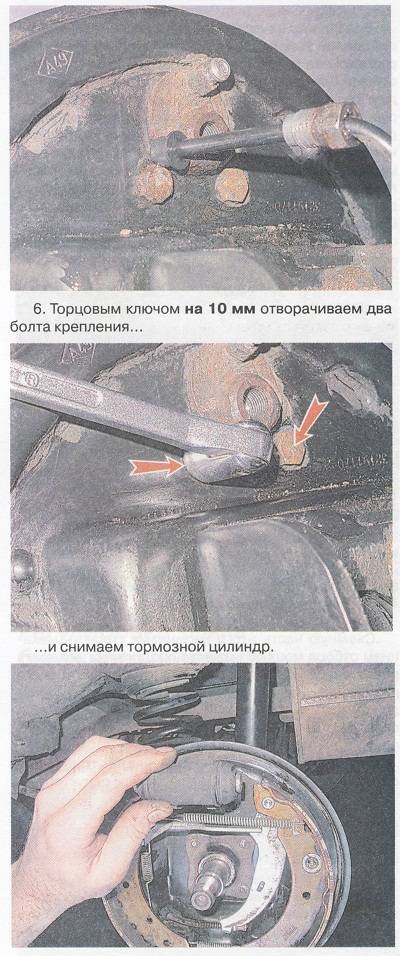

Цилиндр располагается в заднем колесе, а если быть точнее – в конструкции барабана. Как минимум, вам понадобится домкрат, чтобы подпереть машину с нужной стороны. В идеале стоит использовать подъемник, который сделает демонтаж узла максимально удобным. Из инструмента вам понадобится:

• ключ «на 10» (удобнее торцовая головка);
• специальный ключ «на 11» для крепежей магистралей тормозной системы;
• ключ для болтов колес;
• средство WD-40 для снятия ржавчины и закисания;
• инструмент для снятия заднего барабана.

В комплекте с новыми деталями не всегда поставляются болты. Если стандартные с автомобиля еще находятся в хорошем состоянии, то используйте их. В ином случае, конечно же, придется купить новые, каталожные номера приведены в предыдущем разделе.

Несколько советов по поддержанию исправного состояния системы

Избежать большинства проблем, от мелких неприятностей до серьезных поломок, связанных с крышкой расширительного бачка, можно, если придерживаться нескольких правил. Профессионалы советуют следующее:

• Меняйте крышку расширительного бака не реже одного раза в 2-3 года. Агрессивные компоненты охлаждающей жидкости воздействуют на детали механизма и уплотнители, постепенно разрушая их.
• Берите только оригинальную крышку на замену изношенной. Некоторые аналоги не позволяют работать двигателю при нужных температурах.
• Проверяйте и настраивайте клапана только на холодном двигателе, иначе вы рискуете получить ожог от выплеснувшегося под давлением кипятка.
• Используйте тюнингованные крышки расширительного бака только временно. Такая деталь не обеспечит оптимальные параметры работы двигателя, поэтому плохо подходит для установки на автомобиль.

В большинстве случаев, чтобы восстановить работоспособность механизма, достаточно просто почистить клапана и уплотнительные резинки от загрязнений и осадка. Если же такая процедура не помогла, тогда проще купить новую, так как современные крышки расширительного бачка делаются неразборными.

Интервал замены ТЖ Logan

2163-5-12-03-15

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Замена колодок тормозных механизмов задних колес Renault Logan/Sandero
