Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
Вхождение в поворот сопровождается сильным креном кузова авто.
Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

Поднимите переднюю подвеску машины домкратом или специальным подъемником.
Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
Вытяните шпильку и скобу.
Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

Установкой новых шаровых опор.
Заменой поврежденных и вышедших из строя сайлентблоков.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

Переднее колесо поддомкрачивают и снимают;
Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;
Основная тяга – трубка и гайки
Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;

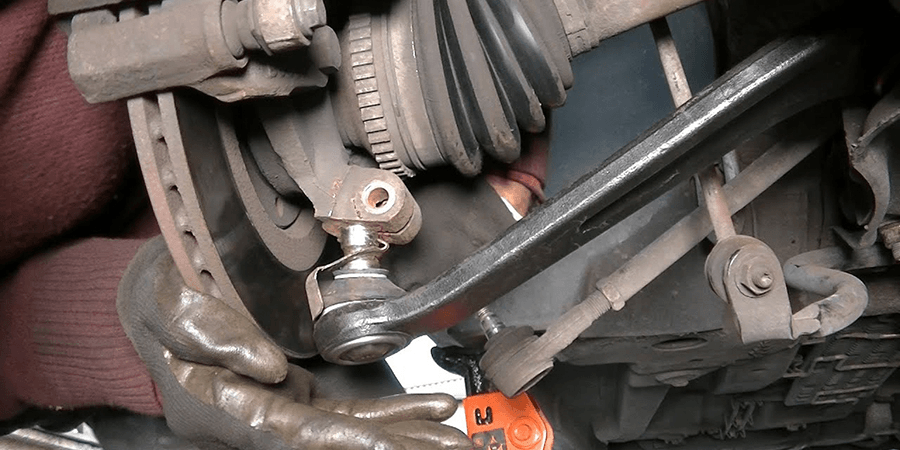

С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;
Предпоследний шаг по демонтажу

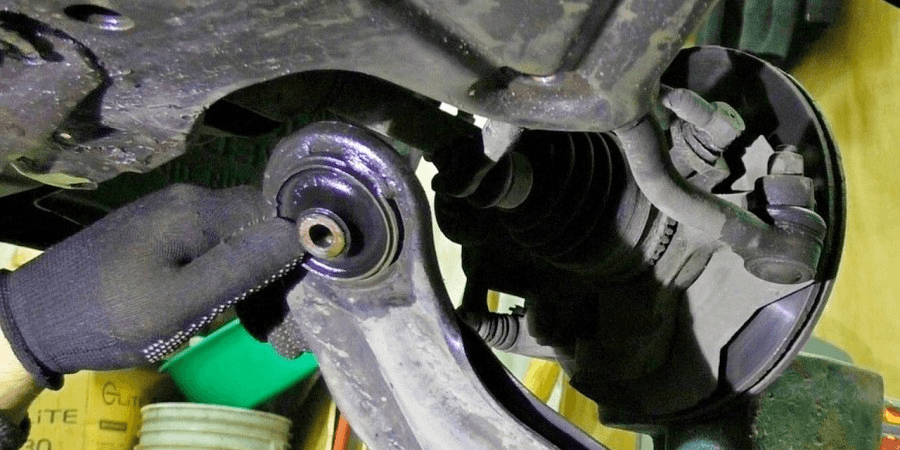

Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Работы перед ремонтом: площадка и инструменты

Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:

Любой ударный инструмент: подойдет маленький молоток.
Рожковый ключ на 10 и 32.
Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
Набор универсальный болтовых ключей.

Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.

Разновидности

По типу крепления запчасти бывают:

С болтовым соединением.
С приливами.
Комбинированные.

По конструкции выделяют рычаги:

Неразборные.
Разборные.

Неразборные рычаги имеют запрессованные сайлентблок и шаровую опору. Поэтому их меняют в сборе. Это обходится дороже. По месту расположения нижние рычаги бывают правыми и левыми.

В зависимости от страны-изготовителя есть запчасти импортные и отечественные. По фирме-производителю можно взять оригинальную деталь или аналог.

Подходят для ВАЗ 2107 нижние рычаги таких компаний:

WEBER.
Начало.
Тольятти.
ТРЕК.
Волга АвтоПром.
БЗАК.
ВиС-Снаб.
FORWARD.

Рычаг ВиС-Снаб

По месту покупки автозапчасти бывают:

Приобретенными на авторынке.
Заказанными в интернете.
Взятыми по частному объявлению.
Купленными в пункте разбора транспортных средств.
Приобретенными в местном магазине автозапчастей.
Взятые на складе производителя.

Подробная инструкция по замене сайлентблока переднего рычага

Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:

Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
Проведите эту операцию и для колеса, находящего в паре передней части подвески.
Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
Снимайте рычаг со стоек амортизаторов.

Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:

внутренняя втулка из металла зажимается подрамником;
внешняя пластиковая втулка углубилась в металл.

В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:

Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
Подготовьте заранее смазку и ветошь для уборки лишней части масла.
Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.

Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.

Артикулы

Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:

26304 (FEBI)
60 92 6304 (SWAG)
TD729W (DELPHI)
C8617 (LYNXauto)
30292 (ASAM)
4500001 (FORMPART)
53210 или 33124 (MAPCO)
FZ90454 (FORTUNE LINE)
L25819 (MONROE)
38DC1002 (AS METAL)
V46-0268 (VAICO)
MGZ-508014 или 72-1956 (MAXGEAR)
5103924 (NK)
F8-7977 (OPTIMAL)
D300165 (DENCKERMANN)
4340201409 или EMS8502 (JP GROUP)
DC11001 или B56112 (RIW)
57-00732 (TALOSA)
8500 25819 (TRISCAN)
77-00862-SX (STELLOX)
31242 01 (LEMFORDER)
RESB3746 (MOOG)
JBU751 (TRW)

Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.

Подвеска бюджетного автомобиля «Рено Логан» – все тонкости конструкции

Большая популярность такого автомобиля В-класса французского производства как «Рено Логан» известна многим россиянам, он производится с 2004 года. Бюджетная марка транспортного средства известна всем своей надежностью и неприхотливостью в момент технического обслуживания. Подвеска довольно прочная, а ценовая политика максимально отвечает качеству деталей и ресурсу двигателя. Среди приверженцев марки бытует мнение, что если потребовалось заменить устаревший ВАЗ, то этот вариант исполнения подойдет как нельзя лучше, ведь доплатить нужно немного. Состояние дорог известно многим водителям, именно поэтому в первую очередь страдает ходовая транспортного средства, ее стоит рассмотреть подробно.

Как снять рычаг передней подвески

Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:

приспособление для выпрессовки/запрессовки сайлентблоков;
комплект накидных и торцовых гаечных ключей;
домкрат;
баллонный ключ.

Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.

Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:

Для замены рачага.
Для замены сайлентблоков.
Для замены оси рычага.

Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.

Вам нужно:

Загнать вашу машину на смотровую яму или подъемник.
С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
Затем снять болт, который держит кронштейн переднего бампера.
Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.

Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.

Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.

До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.

Работая с рычагом, руководствуйтесь данной последовательностью действий:

Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
Установите болт, который отвечает за крепление переднего бампера.
Опустите домкрат/подъемник и дайте подвеске нагрузку.
Заведите в поворотный кулак палец шаровой опоры.
Затем затяните самоконтрящуюся гайку шаровой опоры.
Закрутите гайку крепления оси верхнего рычага.
Поднимите машину и установите колеса.

После процедуры замены следует проконтролировать угол сход-развала.

Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.

Все манипуляции проводятся на смотровой яме или подъемнике.

Порядок работы:

Поднять машину (на домкрате или воспользуйтесь подъемником).
Снять с машины колесо.
Снять амортизатор.
После этого нужно раскрутить гайки крепления нижнего рычага.

Опустить домкрат или подъемник, тем самым нагрузив машину.
Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.

Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
Поддеть пружину и снять ее с опорной чаши.
Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
Следующий шаг: снять упорные шайбы.
Затем снять ось монтажной лопаткой.
Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.
Зафиксировать рычаг в тисках.
Пользуясь съемником, выпрессовать сайлентблоки.

Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.

Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга. Чтобы вернуть нижний рычаг на место:

Чтобы вернуть нижний рычаг на место:

Сначала запрессуйте только один сайлентблок.
Вставьте в рычаг ось, на которой находятся упорные шайбы.
Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
Запрессуйте второй сайлентблок.
На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
Установите колесо на место.

Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.

Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.

В заключение

Замена передних сайлентблоков на рычагах – трудоемкий процесс. Если вы в автоделе новичок, то лучше сразу доверить дело профессионалам, чтобы не лезть в «дебри» автомеханики. Этот вид ремонта полностью завязан на опрессовке, поэтому без навыков и опыта лезть сюда не стоит.

Если же вы из смельчаков, тогда внимательно ознакомьтесь с материалом, изложенным в этой статье

Важно понимать каждый из этапов, начиная диагностикой и заканчивая сборкой узла в первоначальный вид. Мы собрали в статье полезные рекомендации и советы, а также привели детализированную инструкцию, которая станет для вас реальным руководством по замене сайлентблоков передних рычагов. Обычно любой ремонт подразумевает несколько стадий:

Обычно любой ремонт подразумевает несколько стадий:

Определение проблемы. Воспользуйтесь советами и подсказами по диагностике, приведенными в первом пункте этой статьи. Для уверенности не помешает консультация знакомого мастера или беглый осмотр в ближайшем СТО.
После того как вы поняли, что дело в замене сайлентблоках передних рычагов на «Рено-Логан», можно приступать к подготовительному этапу. На нем вам предстоит выбрать детали под замену, запастись инструментом и подготовить рабочую площадку. В идеале, если это будет гараж, автомобильная эстакада или место со смотровой ямой.
Когда выполнены предварительные работы, предстоит самое сложное. Сама замена занимает от нескольких минут до пары часов. Зависит от удобства рабочего места, наличия малейшего опыта и помощников.

Попросите помочь друзей или родственников. Любые работы, при которых машина устанавливается на домкрат, желательно выполнять в паре с кем-то. Делается это для упрощения и ускорения процесса, а также в целях элементарной техники безопасности. Вдруг, домкрат сорвется, кто-то же должен будет помочь вам выбраться из-под машины?

Выполните все действия по разборке в обратном порядке. Проверьте целостность узла, убедитесь в том, что не осталось лишних элементов. Очень полезным будет тестовая поездка. Буквально несколько пройденных километров уже способны показать, оказался ли ремонт успешным или в машине по-прежнему «что-то трещит или стучит».

И напоследок, не стесняйтесь собственных сил. Да, много легче отдать машину в мастерскую и забыть о ней на пару часов, после чего забрать ее, полностью обслуженную и исправную. При этом самостоятельный ремонт – это сэкономленное время, деньги, единение железного коня и его автовладельца. Поверьте, навык быстро определить поломку, более того, ее самостоятельно устранить, дорогого стоит.

Снятие и установка нижнего рычага подвески Рено Логан

Другие материалы раздела

Особенности конструкции стабилизатора
