Противотуманные фары: что это такое
Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.
Лампы, применяемые в автомобиле Рено LoganКапельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана.
https://www.youtube.com/watch?v=uvvigdleKBE
Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.
Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.
Фара противотуманная. Комплект перед установкой.
Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.
Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.
Замена противотуманной фары
Рено Логан
Чтобы заменить противотуманную фару на Рено Логан, придется постараться. Сам процесс больших сложностей не вызывает. Трудность заключается в том, как к ней подобраться изнутри.
Для ее замены нужно будет снять колесо и поставить машину на упор. Далее необходимо соблюсти следующий порядок действий.
- Открутить клипсу, удерживающую подкрылку, затем снять ее и вытащить. Только таким образом можно добраться до ПТФ.
- С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
- Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
- Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.
Ниссан Х Трейл
Смена противотуманной фары на данной модели автомобиля несколько проще. Изнутри в ПТФ можно пробраться через капот.
- Отвинчиваются крепления, удерживающие внутреннюю обшивку в районе фар.
- Далее рукой нащупываете противотуманку и отщелкиваете клипсу.
- Аккуратно отсоединяете провод. Неудобство заключается в том, что все приходится делать на ощупь.
- Вытаскиваете фару и монтируете на ее место новую.
Хендай Солярис
Чтобы поменять противотуманную фару на Солярисе, также необходимо снять подкрылок с переднего колеса. Процесс происходит тем же образом, что и при замене ПТФ на Рено Логан или Дастер.
- Аккуратно вытащите подкрылок.
- Если необходимо только заменить саму лампу, поверните цоколь против часовой стрелки и извлеките ее. Затем поставьте на ее место новую.
- Если в замене нуждается фара полностью, то чтобы ее достать, необходимо сначала отвинтить кожух, прикрепляющий ее к бамперу.
- Далее можно снимать фару и устанавливать на ее место новую.
Форд Фокус 1, 2, 3
Здесь процесс замены противотуманной фары абсолютно ничем не отличается от Рено Логан и Дастер. Сперва снимаем колесо и выравниваем автомобиль на горизонтальной поверхности.
- Открутить клипсу, удерживающую подкрылку, замет снять ее и вытащить. Только таким образом можно добраться до ПТФ.
- С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
- Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
- Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.
Лада Ларгус
Замена противотуманной фары на Ларгусе также не отличается оригинальностью процесса. Положительным моментом можно назвать то, что подкрылок на этой модели достаточно гибкий, и вытаскивать его не надо, достаточно просто слегка загнуть за тормозной диск, предварительно открутив все крепления.
- Аккуратно отсоедините провода от корпуса лампы.
- Выкрутите саму лампу, повернув цоколь против часовой стрелки или полностью вытащите корпус фары, отжав крепительные клипсы.
- Установите новую ПТФ и смонтируйте конструкцию обратно.
Фольксваген
Самый популярный способ замены ПТФ на Фольксвагене — это аналогичный почти всем предыдущим: через подкрылок. Но подобраться к противотуманке на этой модели можно и с внешней стороны.
- После того, как подкрылок отодвинут, необходимо отсоединить колодки, фиксирующие провода. Поскольку действие происходит почти вслепую, делать это нужно очень аккуратно.
- С передней стороны вставляем в отверстие для регулировки фары специальный крючок, обычно идущий в комплекте. Аккуратно зацепив и потянув на себя крепления, выдвигаем вперед декоративную накладу, а затем полностью ее вытаскиваем.
- Затем отвинтите саморезы, крепящие ПТФ.
- Аккуратно потяните на себя лампу.
- Путем нажатия на фиксатор, отсоедините блок проводов.
- В зависимости от ситуации, или выкрутите лампу и замените ее на новую, или поставьте полностью новый прибор.
Регулировка Света Фар Рено Сандеро 2012
Название: Регулировка Света Фар Рено Сандеро 2012
Длительность: 4 мин и 4 сек
Битрейт: 192 Kbps
5.35 MB и длительностью 4 мин и 4 сек в формате mp3.
Регулировка Фар Своими Руками За 5 Минут
Замена Фильтра Салона Reno Sandero 2012 Г
Какие Функции Есть В Логан 2 Сандеро 2 Но Скрыты От Нас Заводом
Печалька С Ларгусом Замена Фары
Регулировка Фар Без Прибора Adjustment Of The Headlights Without The Device
Причина Плохой Работы Печки На Рено Логан Сандеро Дастер Ларгус
Замена Ламп Ближнего Света Рено Дастер
Восстановление Передней Фары На Рено Логан Полировка Фары
Фара Сандеро Передняя Левая
Тонировка Ремонт Корректоров Фар Рено Логан 2012Г
Замена Корректора Фары Рено Меган 2
Лучший Способ Регулировки Фар Автомобиля В Домашних Условиях
ИНТЕРЕСНЫЕ ИДЕИ СВОИМИ РУКАМИ
Низко Светят Фары На Гранте Самый Простой Способ Это Исправить
Как Снять Передние Фары И Как Все Лампы Поменять Renault Duster Рено Дастер
Корректор Фар Рено Логан2
Как Улучшить Свет Фар Без Вложений
Обзор Передних Фар На Рено Сандеро Сандеро Степвей
Где Находится Регулировка Света Фар Рено Меган
Лада Ларгус Слетел Тросик Корректора Фар
Замена Лампы Птф На Рено Логан Сандеро Дастер Лада Ларгус
Регулировка Фар И Темнота
Регулировка Фар Автомобиля Универсально На Все Модели
Товары Для Renault Daster Logan Sandero Из Китая С Алиэкспресс Конкурс
Регулировка Фар На Лада Ларгус
Регулировка Фар Рено Мастер Головной Свет
Замена Ламп Ближнего Дальнего Света Сандеро Renault Sandero
Рено Сандеро Степвей Шесть Лет И Проблем Нет Обзор От Энергетика
Энергетик Сергей Николаев
Логан Корректор Фар
Регулировка Фар Автомобиля
Свет Рено Логан Renault Logan 2 2014Г Ближний Свет От Зажигания
Замена Передней Фары На Рено Логан Сандеро Лада Ларгус
Замена Лампочки В Фаре Renault Sandero Stepway 2012
Renault Sandero Stepway
Рубрика Заводи Поехали Регулировка Фар
Устраняем Детскую Болезнь Рено Дастера
Фара Логан И Лада Ларгус Обзор
Регулировка Противотуманных Фар
Обзор Передних Фар На Рено Логан
Регулировка Угла Наклона Фар На Renault Sandero Stepway 2012
Renault Sandero Stepway
Led Лампы В Рено Логан
Замена Фары Рено Логан Renault Logan Как Поставить Корректор Фары
Чтобы Не Слепить Светом Лада Ларгус Щедрый
Как Отрегулировать Свет Фар На Автомобиле Своими Руками
Renault Duster Фары
Led Фары На Рено Логан
Как Снять Заднюю Фару Рено Логан 2
Пропал Ближний Свет На Рено Логан 2 Снятие И Ремонт Подрулевого Переключателя
Регулировка Фары Логан 1
Секретное Меню Штатной Магнитоллы Ларгус Логан Дастер Сандеро
Рено Дастер Это Должен Знать Каждый Дастеровод
Emperor Palpatine Kills Ben Solo
Andrea Bocelli Concert 6 18 19 Canto Della Terra Pia Toscano My Way Jamie Foxx Night 1 La Ca
Generations X Y And Z Which One Are You
Регулировка Света Фар Рено Сандеро 2012
Tarkov Factory Firefight
Vogue Этикет Урок 1 Правила Поведения За Столом 1
Шавловский Павел Исповедь Клип
Renni Rucci Fuck Em Up Sis Uncut
Minecraft Pixelmon Emerald 67 Soul Badge
Nfl Free Agency Promo Pt 1 A Win Madden 20 Ultimate Team
Rico Vs Pobre No Halloween Pedro Maia
Dual Magnaflows On My 2004 Mercury Grand Marquis
Новый Нашиды 2019
Agraelus Growey 2
Trollei Meu Namorado E Ele Foi Muito Fofo
Psychiatry Lecture Introduction To Psychotherapy
Best Moments Rainbow Six Siege
Тамбовкрыльясоветов Предыгровая Тренировка
Cache Cache Minecraft Map Five Night At Freddy Horreur
Винтажная Аудиотехника Коллекция Восстановленных Магнитофонов В Гараже
Вой Падарам Клип Номардо Атама Куштан Инро Тамошо Кун Ашк Аз Чашмонатон Мерезад Аз Хазина
Baritoi Gvm Si Narcis Gvm
Jesusavgn Смотрит Сколько Стоит Твой Шмот Дымоход Реакция
Кручу Барабан За Промокоды На Сайте Gocs Pro
Cache Cache Sur Minecraft Map Simpsons Episode 28
Income Limit For Tax Percent 12 20 19
Leo Stoppa Ao Vivo
Chicago Bears Robert Quinn To A 5 Year 70 Million Contract With 30 Million Fully Guaranteed
Властелин Колец Битва За Средиземье 2 История Веков Ангмар
Современное Производство Витражей Полимерные Рисунки На Стекле По Технологии Cri
Breathable Fake Scalp Wig For Beginners Ft So Good Hair
Gino Recchia Nbc26 Weather Forecast
What Wig How I Install My Closure Wigs Styling Beginner Friendly
360 Degree Frontal Wig Unit Follow Ig Madaboutmeechie
Udang Pudina 1Minit Video Jommasakngankakzaidah
Grandeurs Et Mesures Au Crpe
Alex Botea Ca Orice Parinte Oficial Video 2020 Queen Event S
The Division 2 Tu8 Heroic Kenly Metro Station Solo
Visite Au Stud Du Sud
Mc Central Factions Ep 1
Curry Laksa Live Jommasakngankakzaidah
The Roop On Fire
Танец Полька Дошколят
Million Pitiful Baby Girl Unjust Mom Joanna Very Bad Behavior To Her Baby Girl Whom She Was Hated
Hinchada De Comunicaciones Contra Lamadrid
Обвал Рубля И Фондовых Рынков 18 Марта Главное Россия 24
Patreon Bans Anime Style Artwork
Disney Uses Early Releases To Spin Bad Press
Замена габаритных лампочек
Для замены штатных габаритных цокольных ламп, нужно в блок- фаре с внутренней стороны снять плафон с габаритной лампочкой. Для этого нужно повернуть плафон (приложив некоторое усилие) по часовой стрелке (при замене в левой фаре, если смотреть по ходу автомобиля) и вытянуть его на себя. Вынув плафон, старая цокольная лампочка габаритов вынимается и на ее место устанавливается светодиодная. Посадочные места обеих лампочек аналогичны и новый фонарь встает, без каких либо проблем.
Поменяв лампочки, затем вставляем патрон с лампой на штатное место и доворачиваем его уже против часовой стрелки для его надежной фиксации в блоке. Новая светодиодная лампочка даже поменяла внешний вид головной оптики, где вместо привычной стеклянной цокольной колбы теперь «выглядывает» керамика.
При замене габаритных огней автомобиля есть небольшая особенность. Выполняя замену на левой фаре, что мы только что проделали, патрон при снятии нужно повернуть по часовой стрелке, а при замене на правой фаре патрон снимается поворотом против часовой стрелки.
Значит, соответственно, устанавливая патрон с габаритной лампой в правой фаре нужно повернуть его по часовой стрелке. Сама замена габаритной лампы аналогична, как и на левой фаре, просто снимаем штатную лампу и устанавливаем новую светодиодную лампочку габаритов.
Затем ставим патрон с лампой на место и поворачиваем ее вправо по часовой стрелке до надежной фиксации в блоке оптики.
В правой блок фаре посадочного места под патрон не видно и приходится снимать и устанавливать его с помощью «третьего зрения» — на ощупь пальцами.
После установки первых показанных в ролике «круглых» фонарей, при проверке оказалось, что они не хотят гореть и пришлось искать новые надежные лампочки. Это, как ни странно, удалось с большим трудом, потому как некоторые не подходят, другие не горят. В итоге решил проблему, в результате длительных поисков приобрел светодиодные лампы нашей отечественной фирмы «МАЯК» — с такой маркировкой «СВЕТОДИОДЫ – БЕЛЫЕ» 12 Т10-55\45MD\2BL.
Отличительной особенностью светодиодных лампочек «МАЯК» является их большая прочность (может выдерживать вибрацию и удары), высокая яркость на фоне долгого срока службы. При этом, приятная фишка друзья водители, -светодиодные лампы автомобиля экономят топливо.
Установив габаритные фонари «МАЯК» проверил их работоспособность. Все работает отлично. Кстати проверяя лампочки, попробовал стекло головной фары рукой, оно оказалось горячим, это его нагревают основные галогенные лампы. Думаю для того, чтобы зимой стекла автомобильных фар оптики не замерзали.
При внешнем осмотре в сумерках свет диодных лампочек яркий и при этом они еще и будут экономить ток. К тому же светодиодные лампы автомобиля экологически безвредны для человека. По ощущениям, автомобильные светодиодные лампы светят даже ярче, чем штатные цокольные.
На этом все друзья пишите и оставляйте свои комментарий. Надеюсь, мое видео будет полезно авто владельцам Рено Логан при подборе и замене штатных цокольных лампочек габаритов автомобильными светодиодными лампами.
Рено Логан замена противотуманной лампы
Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.
Как выглядит последовательность операций по замене?
Как пошагово меняется лампочка противотуманки:

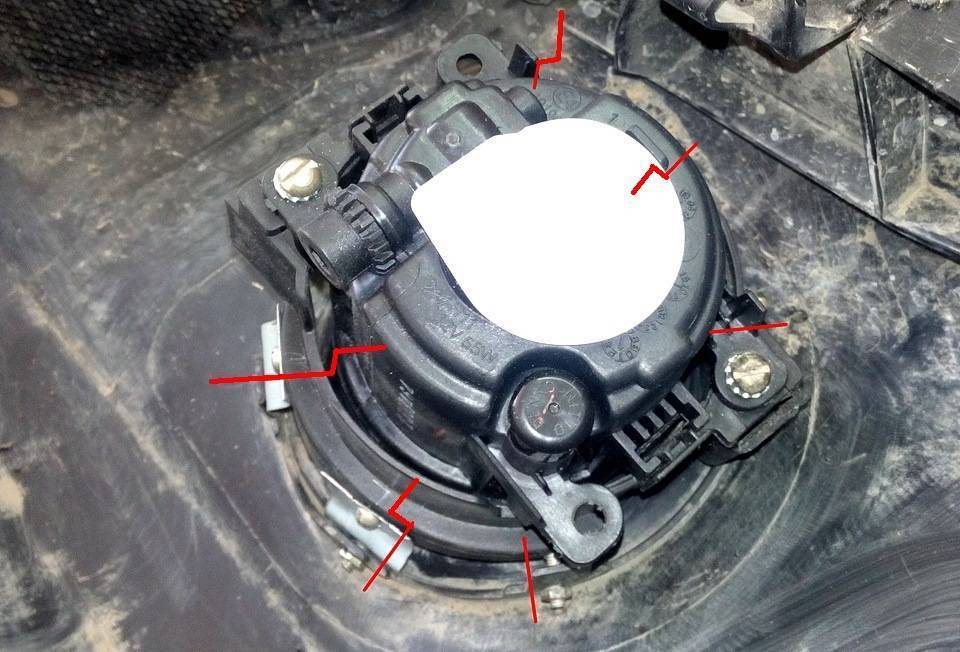

- Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
- После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
- Рассоединяем электрический разъем питания патрона с лампой ПТФ.
- Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
- Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.
Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.
Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.
После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).
Особенности регулирования пучка света
После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.
- Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
- Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
- Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
- После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
- Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
- Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.
Выводы
Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.
В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).
Как отрегулировать противотуманные фары
Технологическая операция по выполнению регулировочных работ сводится к установке определенных значений вертикального и горизонтального углов положения прибора.
Регулировка противотуманных фар предваряется выполнением следующих мероприятий:
- подбор ровной горизонтальной площадки;
- замер давления в шинах автомобиля и доведения его до значения, определенного в инструкции по эксплуатации автомобиля (величина данного параметра влияет на высоту расположения противотуманок относительно дорожного полотна);
- заправка топливного бака (до полного);
- загрузка автомобиля до веса, равного весу нагрузки основного периода эксплуатации;
- на расстоянии 10-ти метров (некоторые специалисты сокращают его до 5-ти метров) от транспортного средства выставляем (перпендикулярно поверхности) специальный экран (в качестве последнего можно использовать стену, гаражные ворота и т.п.);
- подготовка инструмента: отвертки, средства измерения (линейка, рулетка).
Как установить и отрегулировать противотуманную оптику?
Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.
В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.
Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.
- Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
- Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
- В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
- Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
- Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
- Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
- Монтируем отводящие грязь щитки.
- Выполняем регулировку оптики.
Установка противотуманных фар на рено логан
Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.
Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.
Нам понадобится запчасти:
- Комплект противотуманных фар (ПТФ);
- Подрулевой переключатель (с положением для передних ПТФ);
- Рамки (кронштейны) под противотуманные фары (комплект);
- Жгут подключения;
- Накладки на бампер (для Рено Логан фаза 2).
Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.
Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).
Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.
Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.
Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.
Сейчас читают: Renault | Купить новый Рено, официальный дилер в Москве. Модельный ряд и цены в РОЛЬФ Центр
Для установки ПТФ понадобится:
- Шаблон;
- Маркер;
- Дрель;
- Нож;
- Обезжириватель;
- Пластиковые хомуты.
Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).
Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.
Далее, надо поставить ПТФ с рамкой на штатные пластмаски.
Фото до пропила отверстий.
На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.
Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.
Должно держаться неподвижно.
Финальный этап – подключение.
Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.
Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!
Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).
Хомутами можно дополнительно закрепить накладку
Подключаем правую ПТФ
Подключаем левую ПТФ
Выключаем. Ставим бампер на место.
При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.
Бесплатная замена масла в Логан-Шоп
Скоро открытие на Ветеранов 101
Двойная скидка на сервис
Акция Приятное знакомство- скидка 20% на работы
Замена лампы в противотуманной фаре на Рено Логан
Установка ПТФ своими руками
Рассмотрим пример установки ПТФ на Рено Логан фазы 2.
Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!
Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком
Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.
Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:
- Комплект ПТФ.
- Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
- Рамка для ПТФ (является вспомогательным инструментом).
- Жгут проводов.
- Маркер.
- Шуруповёрт или дрель.
- Напильник или шлифовальная бумага.
- Нож.
Так расположены провода жёлтого и синего цвета до переделки.
А так они расположены после.
Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.
Последовательность действий
- В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
- Откручиваем два болта крепления кожуха.
- Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
- Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.
Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.
В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.
Сборку производим в аналогичном порядку снятия.
Подключаем ПТФ
Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!
Фаза 2
Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.
Шаблон необходимо вырезать по накладке, соблюдая все размеры.
Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.
Фаза 1
Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!
- Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
Благодаря шаблону, просверлить отверстия не составит труда
Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.
После того как фары установлены, подключить жгут проводов к фишке, не составит труда.
Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.
Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост. Мой муж очень рано выезжает на работу
Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами
Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.
Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.
Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.
А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо
к чему крепятся рамки?
На бампере есть пластиковые выступы
Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?
Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)
