Снятие и установка ремня привода вспомогательного оборудования Рено Логан

Автомобили, оборудованные системой кондиционирования и гидроусилителем рулевого управления.

Вам потребуется ключ «на 13».

Снимите правое переднее колесо.

Снимите брызговики двигателя с правой стороны.

Поверните ключом ролик натяжного уст­ройства по часовой стрелке и зафиксируйте натяжное устройство в этом положении штифтом диаметром 6 мм (например, клю­чом-шестигранником).

Снимите ремень привода вспомогатель­ных агрегатов.

Установите новый приводной ремень. Укладывайте ремень на шкивы таким об­разом, чтобы внутренний ручей шкивов оставался свободным.

Извлеките штифт, Которым зафиксиро­вали натяжное устройство.

Проверните коленчатый вал на три пол­ных оборота, чтобы ремень привода вспомо­гательных агрегатов занял правильное поло­жение на шкивах.

Установите детали в порядке, обратном снятию.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

• В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
• Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
• Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
• Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Как поменять ремень генератора на Renault Logan

Постоянный контроль состояния и своевременная замена ремня генератора на автомобиле — очень важный процесс, от которого зависит работа многих систем и агрегатов. При обрыве ремня генератора аккумулятор поддерживает «жизнеспособность» систем и агрегатов недолгий промежуток времени, особенно, если включена световая техника. Поэтому в этой статье мы расскажем, как самостоятельно, быстро и качественно заменить ремень генератора на примере автомобиля Рено Логан.

Этот материал не очень полезен для владельцев Renault Logan с шестнадцатиклапанными двигателями. Автомобиль, на котором мы будем отрабатывать данные навыки, оборудован гидроусилителем и кондиционером, что вносит определенные коррективы в процесс замены ремня.

Задачи приводного ремня

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

• гидроусилителя руля;
• системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает. Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

• Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
• В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Замена ремня ГРМ Рено Логан

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка  крупных и маленьких кусочков  каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего  ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Инструкция по замене

На автомобилях таких модификаций натяжение ремня генератора происходит механизмом пружинного типа, т. е. он постоянно давит на ремень. Поэтому, чтобы его снять, нам нужно прижимной механизм отвести в сторону. Для этого воспользуйтесь рычагом, например, отверткой.

Чтобы отпустить болт, который держит механизм, воспользуйтесь ключиком на 13. А так как доступ к механизму сверху затруднителен, то снимем колесо вместе с защитным кожухом. Это упростит нам задачу по доступу к прижимному механизму.

Защитный кожух снимается легко, он закреплен на клипсах.

Ключом на 13 (накидным) отводим натяжной ролик в сторону. Если не получается, помогаем рычагом-отверткой.

После произведенных действий ремень легко снимается с места. Теперь, когда старый ремень извлечен, нужно туда поставить новый. Как это легче сделать, рассказано чуть ниже. Чтобы было удобнее рассказывать и показывать, все действия проводятся на снятом двигателе. Так фотографии получаются более понятными и лучше видны нюансы работы.

Первый шкив, на который надевается ремень, это шкив гидроусилителя руля.

Дальше ремень охватывает транзитный ролик.

После этого ремень пропускаем через натяжной ролик, генератор и накидываем на шкив кондиционера и коленвала.

На шкив коленчатого вала ремень накидывается последним, после того как натяжной ролик отведен в сторону.

При установке ремня обратите внимание на немаловажную деталь. На моторах такой модификации шкивы идут шестиручейковые, т. е

на каждом шкиву есть по шесть проточек. А ремень, который на эти моторы ставится – пятиручейковый, на нем пять бороздок. Поэтому внимательно следите, чтобы ремень был одинаково размещен на всех шкивах. Лишняя, шестая бороздка должна быть на всех шкивах с одной стороны. Вроде бы это мелочь, но при интенсивной и частой эксплуатации двигателя неправильно расположенный ремень сотрется намного быстрее. Лучше пустой ручеек оставлять на всех шкивах с его внутренней стороны

е. на каждом шкиву есть по шесть проточек. А ремень, который на эти моторы ставится – пятиручейковый, на нем пять бороздок. Поэтому внимательно следите, чтобы ремень был одинаково размещен на всех шкивах. Лишняя, шестая бороздка должна быть на всех шкивах с одной стороны. Вроде бы это мелочь, но при интенсивной и частой эксплуатации двигателя неправильно расположенный ремень сотрется намного быстрее. Лучше пустой ручеек оставлять на всех шкивах с его внутренней стороны.

Важно перед установкой нового ремня проверить состояние шкивов и роликов. После извлечения старого ремня на шкивах и роликах остаются его частицы. Они мешают полному соприкосновению нового ремня с поверхностью шкивов и роликов, не обеспечивают полную передачу вращения и создают условия для проскальзывания ремня

Они мешают полному соприкосновению нового ремня с поверхностью шкивов и роликов, не обеспечивают полную передачу вращения и создают условия для проскальзывания ремня.

Кроме того, что ремень на грязных шкивах может проворачиваться и не обеспечивать полного соприкосновения, он еще и быстрее расслаивается, так как площадь поверхности грязного шкива не идеальна

Выбирая новый ремень важно придерживаться рекомендаций, которые дает производитель автомобилей. На моторах устанавливаются шкивы с разной шириной и количеством ручейков. А несоответствие ширины и количества ручейков шкива и ремня приводит к плачевным последствиям

Это важно при дальних поездках, когда автомобиль вдали от цивилизации, и приобрести новый ремень или обратиться на станцию технического обслуживания возможности нет

А несоответствие ширины и количества ручейков шкива и ремня приводит к плачевным последствиям

Это важно при дальних поездках, когда автомобиль вдали от цивилизации, и приобрести новый ремень или обратиться на станцию технического обслуживания возможности нет

Приобретая ремень ГРМ, не стоит экономить. Отдавайте предпочтение проверенным производителям, которые гарантируют качество и полное соответствие техническим требованиям, даже если цена на такой ремень больше, чем у конкурентов.

Ещё кое-что полезное для Вас:

• Как проверить генератор на машине: не снимая, с помощью мультиметра
• Почему автомобильный генератор не дает зарядки на аккумуляторную батарею
• Почему вибрирует кузов на Рено Логан — ищем причину в опоре двигателя

Выбирая проверенного производителя, покупатель обеспечивает долгую и надежную работу определенной детали и экономит средства. Переплатив в начале, он получает деталь (в данном случае ремень ГРМ), которая работает иногда вдвое дольше, чем дешевая.

Печать

Снятие ремня ГРМ на 8-клапанном Логане

Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.

Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.

Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.

Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху

Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала

Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.

Замена приводного ремня на Рено Дастер

Задачи приводного ремня

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

• гидроусилителя руля;
• системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает. Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Как снять задние ремни безопасности | ремонт рено логан

При необходимости замены задних ремней безопасности, первым делом необходимо произвести их демонтаж. Для этого нам понадобится следующий инструмент:

1. Трещоточная рукоятка
2. Головка на 16 мм
3. Головка на 17 мм

Первым  делом необходимо отодвинуть немного в сторону заднюю полку, так как именно под ней находится катушка с ремнем.

После этого открутить болт крепления катушки, как это наглядно продемонстрировано на фото ниже:

После чего данный механизм свободен и больше ничем не крепится.

После этого отворачиваем второй болт крепления с другого конца, который находится под задним сиденьем. Разумеется, предварительно необходимо будет снять сиденья.

Далее вынимаем пластиковую заглушку в полке, как это показано на фото ниже.

И теперь просовываем ремень в отверстие, после чего он полностью освобождается.

И остается открутить сами замки ремней, которые находятся также внизу.

Вот в принципе и вся процедура ремонта, и максимум не нее у вас уйдет не более 10 минут, с учетом замены ремней на Рено Логан с обеих сторон. В случае необходимости производится замена ремней, и установка происходит в обратной последовательности.

Цена ремней для задних пассажиров варьируется от 2000 до 5000 рублей за комплект, в зависимости от производителя и места покупки.

Рено Логан: замена ремня генератора

Как правильно заменить ремень на генераторе

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

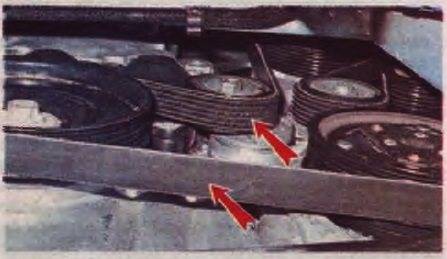

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Как самостоятельно сменить приводной ремень в Рено Логан?

Как самостоятельно сменить приводной ремень в рено логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно. Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

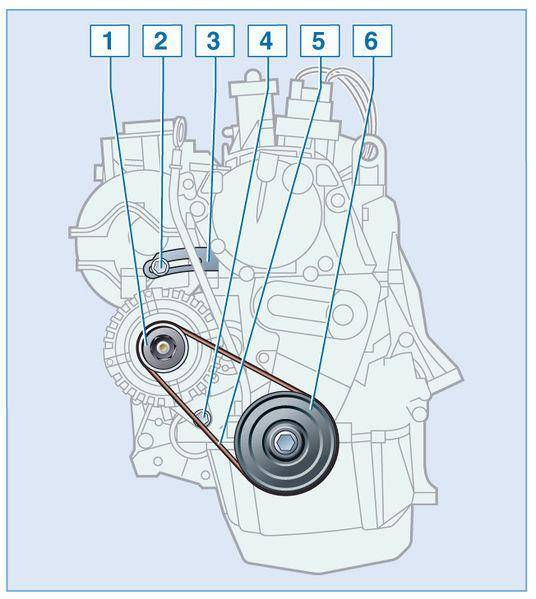

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.
