Снятие и установка выключателя зажигания Рено Логан

Меняем замок на Logan 1

Замена замка зажигания Рено Логан 1 поколения проходит отвёрткой с плоским жалом и ключом Torx T20. Порядок действий:

1. Предварительно понадобится обесточить бортовую сеть Logan путем отключения минусовой клеммы от аккумуляторной батареи.

   Скидываем минусовую клемму

2. Выкручиваются два крепежных болта декоративного кожуха рулевой рейки, который состоит из двух элементов.
3. Приложив не большое усилие понадобится разжать две половины кожуха, останется демонтировать верхнюю и нижнюю часть.
4. Извлекается кольцо иммобилайзера, а затем отсоединяется питающий разъем.

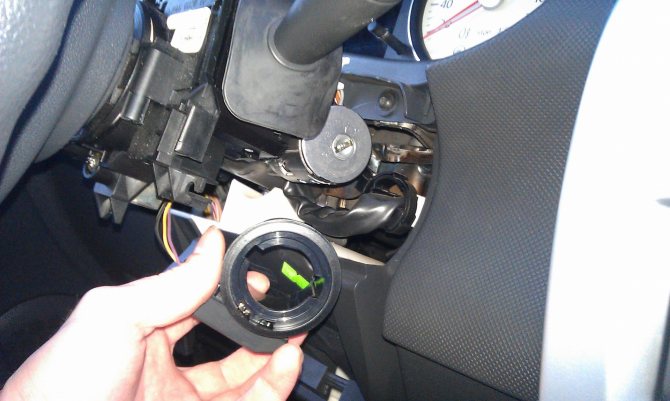

   Демонтируем кольцо иммобилайзера

5. Выводится из зацепления крепеж жгута питающих проводов системы запуска двигателя, который расположен в нижней части центральной консоли.
6. Отжав пластиковый фиксатор отвёрткой, следует отключить питающую колодку модуля зажигания Renault Logan 1.

   Отжимаем пластиковый фиксатор

7. Выкручивается фиксирующий болт замка.

   Выкручиваем фиксирующий болт замка

8. Надо вставить ключ в замок, и провернуть на четверть оборота.
9. Отвёрткой отгибается фиксирующая планка корпуса.
10. Замок выводится из посадочного места совместно с питающими проводами, приложив незначительное усилие.

Контактная группа

Выход контактной группы замка зажигания Рено Логан из строя сопровождается перебоями запуска мотора. Проблема проявляется при попытке пуска холодного двигателя. При повороте ключа наблюдается функционирование стартера, топливного насоса, но мотор не заводится. Также отмечается гашение экрана бортового компьютера.

Питание на контактную группу поступает напрямую без релейной части. Со временем наблюдается просадка контактов, что приводит к износу. Для устранения неисправности потребуется выполнить замену. Для этого имеется возможность приобретения как оригинальных, так и аналоговых запасных частей. Первый вариант значительно лучше.

Замена катушки (модуля) зажигания

При неисправности катушки зажигания на автомобиле Рено Логан, ее необходимо заменить на новую, так как данная деталь ремонту не подлежит. Данный ремонт будет показан на примере 8-клапанного двигателя, где расположен один модуль на все 4 свечи зажигания.

Для выполнения данной работы нам понадобится следующий инструмент:

• Трещоточная рукоятка
• Удлинитель
• Головка на 10 мм

Итак, первым делом необходимо отсоединить все свечные провода от катушки, просто сдернув их руками:

А также отсоединить штекер питания, отогнув фиксатор немного в сторону.

После этого откручиваем 4 гайки крепления модуля, как это наглядно показано на фото ниже.

И снимаем катушку, так как больше ее ничего не держит.

При необходимости производится установка в обратной последовательности. Цена нового модуля зажигания на Рено Логан составляет от 800 до 2000 рублей в зависимости от производителя.

Положения ключа зажигания Logan

Замок зажигания Рено Логан смонтирован с правой нижней стороны рулевой колонки. Он имеет следующие положения:

1. S – выключенное с противоугонной системой, которая блокирует рулевое колесо. При этом противоугонная система работает при изъятом из посадочного гнезда ключе. Для активации блокировки руля, достаточно провернуть рулевое колесо в левую или правую сторону до момента образования характерного щелчка. Деблокировка руля — медленное проворачивания руля из стороны в сторону при вставленном ключе в выключатель в положение A.
2. A – для снятия блокировки с руля, а также для работы дополнительного оборудования. Ключ находится в замке, что сопровождается подачей питания на звуковой сигнал, наружное освещение, мультимедийный комплекс и на моргание дальним светом.
3. M – в указанном положении осуществляется подача напряжения на систему запуска мотора, приборы и все электрические цепи. Ключ находится в посадочном гнезде.
4. D – ключ удерживается в указанном положении принудительно. После отпускания, он автоматически возвращается в положение M, также постоянно находясь в посадочном гнезде. Это происходит за счёт сжимающей силы пружин. Положение D обеспечивает подвод питания на зажигание и стартер.

4 — положения ключа В движении Рено Логан категорически запрещено отключать зажигание, и изымать ключ из замка.

Самые частые проблемы доступа в салон

Независимо от причины, вызвавшей блокировку центрального замка, доступ ограничен, из-за невозможности открыть двери салона, капот или багажник.

Не открываются двери салона

Часто возникающая проблема. Ключи остались в замке зажигания или просто внутри салона, дверь захлопнулась, сработал центральный замок. Можно попытаться отжать угол водительской двери, образовавшуюся щель распереть клином и с помощью веревки с петлей или просунуть длинную жесткую проволоку с крюком на конце попытаться достать ручку открывания двери или блокировки замка.

Если разрядилась батарейка брелка – заменить батарейку. Если сам брелок вышел из строя, придется искать спецключ.

Не открывается капот

Обычно такая проблема возникает из-за растяжения или обрыва тросика, открывающего капот. Ставим машину на домкрат. В районе капота находим пружину поднимающую капот и толкаем ее. Другой вариант – под бампером за фарой нащупываем конец тросика и тянем его. Еще один способ дотянуться до тросика – снять решетку радиатора и проволокой с крюком на конце попытаться зацепиться за тросик.

Не открывается багажник

Причины две – в замке и между резиновыми уплотнителями замерзла вода после зимней мойки машины или вышел из строя электропривод. Достаточно откинуть вперед задний ряд сидений и из салона с помощью плоской отвертки или просто руками поддеть замочную плашку и толкнуть дверь багажника. Проблемы замерзшего замка также решаются использованием размораживающих растворов – AGAT AG1301, Astrohim АС-102, Fenom FN1199 и др.

Меры профилактики

Что необходимо знать реноводу о профилактике:

1. В блок предохранителей всегда ставятся только те предохранительные элементы, которые соответствуют номиналу (10 ампер, 12, 20 и т.д.). Если цифры не будут совпадать, это может привести к ускоренному выходу из строя оборудования или возможным замыканиям, а это, в свою очередь, может стать причиной возгорания.
2. Про установке новых гаджетов проводка должна быть уложена так, чтобы она не мешала и водитель с пассажирами не цепляли провода. Прокладка проводки должна осуществляться подальше от движущихся частей кузова и агрегатов, чтобы не допустить ее перетирания и обрыва.
3. Для установки акустики используйте соответствующие провода.
4. Не давайте электрооборудованию работать долго без включенного двигателя, это может посадить АКБ.

Извините, в настоящее время нет доступных опросов.

Снятие подрулевых переключателей Рено Логан

Замена подрулевых переключателей Рено Дастер

Вам потребуются: ключи TORX Т20 и Т50, отвертка с крестообразным лезвием, тестер.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки.

4. И нижнюю часть кожуха.

5. Выверните два винта крепления подрулевого переключателя…

6. …и извлеките его из гнезда соединителя.7. Отсоедините от переключателя колодку жгута проводов.8. Аналогично снимите второй подруле-вой переключатель.

Номера выводов переключателя наружного освещения и указателей поворота

Номера выводов переключателя очистителя «омывателя ветрового стекла

9. Убедитесь в исправности подрулевых переключателей, проверяя правильность замыкания их контактов при различных положениях рычагов. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.5 и 10.6. Номера выводов переключателей указаны на рис. 10.7 и 10.8. Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, – лампа должна загореться. В противном случае выключатель неисправен.10. Установите переключатели в порядке, обратном снятию.

ЗАМЫКАНИЕ КОНТАКТОВ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ И УКАЗАТЕЛЕЙ ПОВОРОТА С КНОПКОЙ ВКЛЮЧЕНИЯ ЗВУКОВОГО СИГНАЛА
Включаемый прибор	Номера замкнутых контактов
Левый указатель поворота	А7-А6
Правый указатель поворота	А5-А6
Габаритный огонь	В1-В2
Переключение ближнего/дальнего света	B5-В3
Дальний свет фар	B5-B3 + В7-В6
Передние противотуманные фары	А1 – В2 + В1 – B2
Задний противотуманный фонарь	А3-В2 + В1-В2

Звуковой сигнал А4-В6

ЗАМЫКАНИЕ КОНТАКТОВ ПРИ РАЗЛИЧНЫХ ПОЛОЖЕНИЯХ РЫЧАГА ПЕРЕКЛЮЧАТЕЛЯ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА С КНОПКОЙ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ ОТОБРАЖЕНИЯ БОРТОВОГО КОМПЬЮТЕРА
Включаемый прибор	Номера замкнутых контактов
Насос омывателя ветрового стекла	A4-B4
Малая скорость стеклоочистителя	A3-A7
Большая скорость стеклоочистителя	A2-A7
Прерывистый режим работы	А1-А7+А3-А6
Прерывистый режим работы стеклоочистителя, малая скорость	A3-A6
Кнопка переключения режимов отображения бортового компьютера	A4-B7

При необходимости подрулевые переключатели можно снять в сборе с соединителем и контактным кольцом подушки безопасности. Для этого выполните следующее.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. тут), предварительно установив его в положение, соответствующее прямолинейному движению.3. Снимите кожух рулевой колонки (см. тут).

4. Открой декоративную крышку, выверните винт

5. …и снимите пульт дистанционного управления аудиосистемой с кронштейна подрулевых переключателей.

6. Выверните на три-четыре оборота болт хомута крепления соединителя

7. Нажмите на болт, чтобы ослабить хомут

8. Сдвиньте соединитель с рулевой колонки.

9. Отсоедините от подрулевых переключателей колодки жгута проводов и снимите соединитель в сборе с подрулевыми переключателями и контактным кольцом.10. Установите детали в порядке, обратном снятию.

Инструкция актуальна для моделей Рено Дастер 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Рено логан снятие панели приборов, пошаговое описание с фото

RenaultРаботу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).

Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Снимаем нижнюю облицовку консоли панели приборов.

Снимаем накладку консоли панели приборов (см. «Снятие выключателей на консоли панели приборов»).

Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием (см. «Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха») и проталкиваем блок внутрь панели приборов.

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов. С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор… …отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов. Преодолевая сопротивление пластмассовых защелок…

…отжимаем край обивки правой передней стойки…

…и снимаем обивку. Аналогично снимаем обивку левой передней стойки.

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов. Вынимаем панель приборов из салона. Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов Рено Логан: 1 — боковое крепление; 2 — верхнее крепление; 3 — центральное крепление; 4 — нижнее крепление (А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

Периодичность замены моторного масла логан

Расход бензина Рено Логан, город, трасса, смешанный цикл

Что делать если перестал гореть задний ход на Рено Логан

По каким причинам может загораться лампа аккумулятора на щитке приборов у Рено Логан

Рено логан, какой бензин 92 или 95, рекомендации завода производителя

Как снять и заменить замок зажигания на Рено Логан: фото и видео

Битва длилась минут 30, в итоге я победил — завел машину и поехал домой, больше не глушил, пока мы не приехали.

Поняв, что ждать смысла нет решил поменять замок. Цена оригинального писателя р.

Замена была не из легких, пришлось использовать акробатические трюки, чтобы достать замок. Снимается только при повороте ключа в определенное положение, я этого не знал, и пока допер потерял около часа.

Качественная замена замка зажигания Рено Логан

Было желание применить силу, но он отказался от этой идеи и обратился к мошу. После смены замка обнаружилась еще одна проблема, после запуска двигателя не играла магнитола и не дул вентилятор.

Рено Логан, как и многие другие марки, имеет четыре различных положения ключа зажигания: поскольку основной частью конструкции является электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя всего оборудования.

При этом он остается механически в хорошем состоянии. Чтобы устранить проблему самостоятельно, нужно немало умений, которыми обладают далеко не все автовладельцы. Чтобы свести к минимуму возможные риски от непрофессионального вмешательства в процесс ремонта, обращайтесь в сервисный центр для заказа диагностики.

Замена замка зажигания Рено Логан и другие наши услуги Мастерская оказывает услуги по комплексному ремонту автомобилей, в том числе Рено французского производства.

Частые выезды на АЗС связаны с заказом работ по диагностике системы зажигания, а именно: Помимо текущих и незначительных работ, специалисты нашего сервисного центра проводят капитальный ремонт двигателя, коробки передач, ходовой части, подвески, топливной оборудование. АЗС предлагает услуги по прошивке электронного блока управления в случае обнаружения неисправности или несоответствия фактических показаний.

В распоряжении сервисного центра имеется ряд покрасочных боксов, что способствует приему и выполнению заказов по восстановлению геометрии кузова, его отдельных частей от последствий аварий, ударов, столкновений. Если ключ входит в замок с трудом, или наоборот, возникают проблемы при выходе ключа из замка, то проблемы с сердцевиной замка зажигания.

Если руль не блокируется при отсутствии ключа зажигания, проблема в механизме замка зажигания. Но если не работает стартер при включенном зажигании, либо зажигание просто не включается, проблема в контактной группе.

Замена замка зажигания Рено Логан своими руками

Замена личинки замка Рено Логан Замок зажигания – одна из самых надежных деталей в автомобиле, но и она выходит из строя. Самая частая поломка замка зажигания Рено Логан – жалит или закусывает гусеница.

Это приспособление для дешевого ремонта можно заменить отдельно от замка. Для замены замка нужно знать определенный нюанс – замок снимается определенным поворотом ключа.

Кондиционер рено логан 2022 – инструкция

Летом температура в авто может превышать 60 град. Цельсия. Для создания более комфортной обстановки рекомендуется его проветрить, а после закрыть окна и включить кондиционер. Кнопка кондиционера Логан находится под магнитолой в центральной части панели управления.

Фото кнопки кондиционера

В Логане есть одна особенность – выключатель кондиционера крепится не самыми надежными фиксаторами, но для него предусмотрены дополнительные крепежи в виде двух шурупов, которые на заводе не устанавливаются. Из-за этого кнопка может отходить и в какой-то момент перестать работать. Все, что нужно сделать в данной ситуации – это поставить шурупы.

Важное правило: в зимний период, как правило, кондиционером в машине не пользуются. Тем не менее, его нужно периодически запускать, чтобы сохранять работоспособность всей установки

Есть мнение, что двигатель в машине с кондиционером нагревается более интенсивно – из-за этого специалисты рекомендуют не пренебрегать периодической проверкой антифриза.. Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали

При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно

Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали. При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно.

Снятие подрулевых переключателей Рено Логан

Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).

Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.

Снимаем нижний кожух рулевой колонки.

Элементы крепления кожухов рулевой колонки: 1 — пластинчатые гайки; 2 — фиксаторы; 3 — саморезы Для электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание искрообразования и непреднамеренного срабатывания подушки. Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей), спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником

Спиральный кабель Один конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля. Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе. От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов – на автомобиле, снабженном гидроусилителем. Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…

…и вставляем деревянный клин.

Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления соединителя. Надавив на головку винта вдоль его оси…

…сдвигаем соединитель с рулевой колонки.

Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя… …и снимаем соединитель с переключателями в сборе. Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. При установке соединителя совмещаем…

…выступ в гнезде корпуса соединителя…

…с пазом на торце трубы рулевой колонки. Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов…

…крестообразной отверткой отворачиваем два винта крепления переключателя (для наглядности показано на снятом соединителе подрулевых переключателей).

Вынимаем левый подрулевой переключатель из соединителя. Аналогично снимаем правый подрулевой переключатель с соединителя. Устанавливаем подрулевые переключатели в обратной последовательности. При установке кожухов рулевой колонки…

…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).

Демонтаж узла замка зажигания

Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около 20-ти минут времени и минимальный набор инструментов.

• торцовый ключ торкс – т20,
• плоская отвертка,
• торцовый ключ для снятия руля.

Это минимальный комплект инструментов, которым вы должны обладать на момент данного ремонта.

Весь процесс начинается со снятия рулевого колеса Логан. Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку. Эта операция проводится с обеих сторон руля. Таким образом, мы снимаем подушку безопасности и вынимаем штекер. После того, как вы сняли кожух подушки безопасности, открутите центральный болт, удерживающий рулевое колесо, после чего снимите руль. Далее пошагово разбираем процесс демонтажа замка зажигания.

Для начала снимите кожух рулевой колонки, сделать это можно, открутив по периметру несколько болтов под торкс Т20.
Тем же ключом откручиваем болт, удерживающий сборку затвора.
Отсоединяем электрический разъем, находящийся на поперечном усилителе вашего Рено Логан.
Вставляем ключ в личинку и проворачиваем его во второе положение, после чего отверткой поддеваем металлические защелки и постепенно вытаскиваем всю сборку вместе с проводкой

Внимание, проводку нужно освободить, отстегнув пластиковые держатели.

Причина 3. Неисправности топливного насоса

Среди причин, по которым в цилиндры не поступает топливная смесь, на первом месте находятся неисправности, связанные с топливной помпой. Далее мы расскажем, как диагностировать работоспособность самого бензонасоса и проверить исправность электрической части.

Бензонасос вышел из строя

Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.

Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль. И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.

Нет питания на разъёме топливного насоса

Перегорание предохранителя на 99% свидетельствует о проблемах с топливным насосом, хотя нельзя исключать и возможность короткого замыкания его плюсового провода на «массу». Проверить последнее несложно – достаточно при снятом с насоса разъёме вставить в блок исправный предохранитель. Если при этом загорелась контрольная лампа, то можно приступать к демонтажу и замене насоса. В противном случае следует прозвонить провода его питания и устранить короткое замыкание.

Если при обследовании предохранителя было выявлено, что он остался целым, то следует проверить, поступает ли на его контакты «плюс» от бортовой сети авто. Кроме того, проверьте работу реле, которое отвечает за коммутацию питания топливного насоса.

Для этого обведённое на верхнем фото устройство изымают из блока, а на его место устанавливают перемычку. Последней замыкают разъёмы, отвечающие силовым контактам переключающего элемента. Появление питания на клеммах насоса свидетельствует об исправности цепи. В противном случае необходимо убедиться в работоспособности самого переключающего элемента и наличии на его контактах управляющего сигнала.

Чтобы узнать, поступает ли на реле управляющее напряжение, проверяют наличие постоянного «плюса» на соответствующей клемме в колодке блока предохранителей и диагностируют, приходит ли на колодку управляющий «минус».

Имейте в виду, что « -12В» появляется на входном контакте реле только при работающем двигателе, поэтому следует не только включить зажигание, но и проворачивать двигатель стартером. Если подключенная к управляющему «минусу» и плюсовой клемме лампа так и не загорелась, то причиной может быть как оборванный провод к блоку управления, так и проблемы с самим ЭБУ, иммобилайзером и т. д.

Ещё кое-что полезное для Вас:

Устройство замка зажигания

Замок зажигания представляет из себя электрический элемент с контактной частью и механической блокировкой, расположенной с правой стороны рулевой колонки. В этом устройстве вся электрическая часть между собой связана и управляется при помощи ключа зажигания.

В замке зажигания предусмотрено различных положения ключа:

На рисунке отображены 4 основных положения ключа зажигания

• S — Отключено (ключ вставлен в замок зажигания).
• A — На стоянке (предназначена для снятия механической блокировки, а также подачи питания на отдельные электроприборы).
• M — Зажигание (Активирован весь электропакет автомобиля, включены контрольные лампы на панели приборов).
• D — Старт (Запуск двигателя).

Функции оборудования

• габариты;
• противотуманные фары;
• звуковой сигнал;
• противотуманный задний фонарь;
• указатель поворота.

Подрулевой переключатель Renault Sandero позволяет регулировать дальность света фар и включать наружное освещение даже при отключённом зажигании. Если водитель забывает закрыть дверь и оставляет наружное освещение включённым, подаётся предупредительное звуковое оповещение.

Подрулевой переключатель расположенный справа устанавливается на модификации Рено Сандеро и Sandero Stepway. Приспособление позволяет активизировать очиститель, расположенный на багажной двери. Манипуляция проделывается путём поворачивания кольца, расположенного на торцевой части рычага.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера.

Признак.	Причина.	Способы диагностики и устранения.
Стартер не запускается.	Проблемы со стороны аккумуляторной батареи.	Проверить качество работы батареи, зарядить.
Окислились провода и клеммы аккумулятора.	Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы.
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер.	Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения.
Сломан замок зажигания.	Заменить замок зажигания.
Вышло из строя тяговое реле.	Демонтировать старое и установить новое реле.
Не вращается якорь стартера или слишком низкая скорость вращения.	Заряд аккумулятора значительно ниже минимально допустимых показателей.	Обеспечить зарядку аккумуляторной батареи.
Ослаблены гайки крепления реле.	Подтянуть гайки.
Втягивающее реле отключается сразу после включения.	Разряжен аккумулятор.	Зарядить батарею или приобрести новую.
Неисправен замок зажигания или электропроводка.	Заменить неработающие детали.
При включении стартера отсутствует вращение коленвала.	Стартер вышел из строя.	Заменить устройство на новое.
Стартер включается, но шестерня не выполняет свою функцию.	Повреждены зубья шестерни бендикса.	Устранить повреждения или заменить бендикс стартера, маховик.
После запуска двигателя стартер продолжает работать.	Заело ключ в замке зажигания.	Отремонтировать или заменить систему замка зажигания.
Замкнуло контакты замка.
Работа стартера сопровождается сильным шумом.	Не зафиксированы болты крепления стартера.	Подтянуть болты.
Нарушена работоспособность бендикса.	Установить новый бендикс или заменить стартер полностью.

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

• вначале нужно отсоединить минусовую клемму;
• затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
• теперь вы сможете демонтировать элементы рулевого колеса;
• отключив питание, аккуратно удалите иммобилайзер;
• под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
• затем, сместив фиксатор, вы сможете отсоединить колодку;
• используя отвертку, выверните блокирующий болт из корпуса замка;
• потом нужно вставить ключ и повернуть его на четверть оборота;
• теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …
