Как работает печка renault logan
В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.
Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.
Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Система отопления, вентиляции и кондиционирования Рено Логан, Сандеро
У Рено Логан система отопления жидкостное, и эта система напрямую взаимодействует с системой охлаждения автомобильного двигателя. Отопительный радиатор находится в консоли приборной доски, в корпусе из пластмассы.
По всему рено логан система отопления он уплотнен поролоновой лентой. При помощи регулировки крана отопителя, контролируется температура прогрева салона, а также, объем, проходящей через отопительный радиатор, охлаждающей жидкости автомобиля. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.
Устройство система отопления Рено Логан
Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза. Охлаждающая жидкость нагревается в процессе отведения тепла от работающего силового агрегата. Замкнутость системы охлаждения позволяет создавать в ней давление. Поэтому внутри может быть температура и выше 100 градусов.
Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.
В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.
Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.
Как работает система отопления
Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.

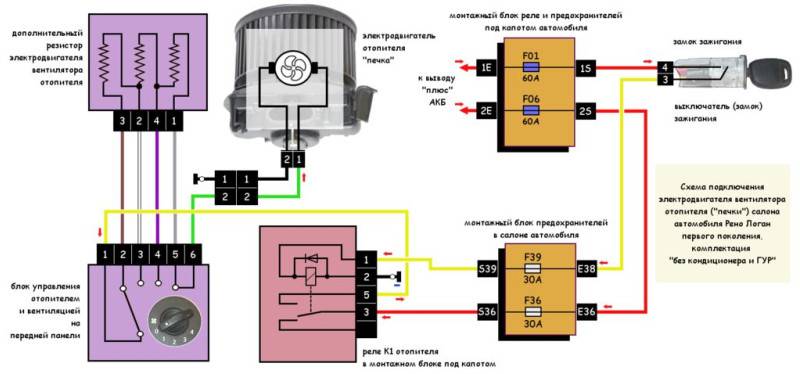

Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.
Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне. Маркируется предохранитель, согласно схеме электрической цепи, индексом F36. Найти его можно по схеме, которая прилагается к инструкции по эксплуатации либо по цвету (зелёный).
Причины замены отопительных радиаторов в «Рено Логан»
Причин, по которым автолюбителю придётся менять отопительный радиатор, может быть две:
- радиатор отопителя потёк;
- радиатор отопителя засорился.
Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.
Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации
Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.
Замена радиатора
отопителя на
Рено Логан ,Сандеро,Лада Ларгус Кайфовые знания о Рено …
Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус
Почему же печка
плохо греет на
Рено Логане Сандеро ,Лада Ларгус, Ниссан Альмера G15, можно узнать из этого…
Если радиатор «Рено Логан» засорился, промыть его практически невозможно
Составляющие автокондиционера
Систему делят на участки низкого и высокого давления.
- К части низкого давления – ее еще называют всасывающей – относятся испаритель, трубопровод – по нему фреон транспортируется для всасывания компрессором. Там же закреплен штуцер низкого давления.
- К стороне высокого давления – нагнетающей – относятся конденсатор кондиционера для Логан, ресивер-осушитель, расширительный клапан, трубопровод со штуцером высокого давления.
Компрессор (или насос кондиционера) – основной задачей является обеспечение сжатия и циркуляции фреона внутри системы. В состав компрессора входи муфта, запускающая компрессор.
Испаритель – используется для охлаждения воздушных масс, нагнетаемых компрессором. Там его температура понижается до 6-12 град. Цельсия.
После запуска муфты начинается всасывание и сжатие хладагента, находящегося в газообразном состоянии. Газ нагревается и передается в конденсатор, где становится жидкостью. Нагретая жидкость отправляется в ресивер-осушитель, фильтруется и переходит в расширительный клапан ТРВ, а там испаряется, образуя пар -2 градуса Цельсия (2 бар). Затем она поступает в испаритель, переходя в газообразный вид. Газ вновь всасывается в компрессор и цикл повторяется.
Неисправности и промывка радиатора
Признаком неисправности радиатора может быть то, что печка дует холодным или еле теплым воздухом. Или же на приборной панели загораются лампочки, указывающие на неисправность системы отопления. Зачастую, радиатор просто забивается мусором, а соты у него очень тоненькие.
Кроме того, в бачок антифриза устанавливается успокоительная пластина, которая со временем просто рассыпается. Ее обломки также могут забить соты радиатора.
Чтобы промыть радиатор, можно воспользоваться специальными промывками. Некоторые просто несколько раз сливают/заливают антифриз. А можно промыть соты напором обычной воды. Для этого:
- Снимите верхний и нижний патрубки отопителя.
- Снимите расширительный бачок.
- Проследите, чтобы двигатель был полностью остывшим.
- Подсоедините водопроводную шлангу к входному патрубку блока.
- Наденьте на нижний патрубок шлангу для отвода воды в сторону. Во время процедуры из него будет литься вода, а шланг не даст попасть жидкости на негерметичный КПП.
- Вставьте отводящий шланг в ведро.
- Включите кран.
- Когда посторонние частицы окажутся в ведре, перекройте воду.
- Выдуйте остатки воды.
- Отсоедините шланги.
- Подсоедините водопроводный шланг к обратному патрубку радиатора.
- К штуцеру подкачки воздуха, подключите манометр.
- Отведите второй патрубок в ведро для слива воды.
- Промойте радиатор.
- Выдуйте остатки воздуха.
К сожалению, чаще всего, промывка радиатора мало что дает.
Диагностика, признаки неисправности, причины
Устраняем неполадки с отопителем Рено Логан
Схема отопителя Логан Для устранения проблем необходимо выяснить, почему возникает каждой из причин.
Система не совершенна, воздушные пробки могут появиться. Обычно это случается во время ремонта автомобиля или замены охлаждающей жидкости. Устранить пробку можно самостоятельно. Для этого нужно отсоединить два патрубка от системы, и начать заливать антифриз в бак расширителя. Одновременно с этим по очереди присоединять патрубки. Антифриз должен протечь через вторую трубку, и сразу же необходимо вставить ее обратно в систему. Печь работает значительно эффективнее.Входной и выходной патрубки системы отопления
Если нет явных причин поломки печи, нужно проверить состояние предохранителя F36 в салоне. Если он перегорел, то его нужно заменить на соответствующий.
При использовании некачественного антифриза есть риск коррозии элементов двигателя, с которыми она соприкасается. Металлические станки ржавеют, вся система приходит в негодность
Выбирать антифриз нужно внимательно, и важно помнить последствия использования некачественных жидкостей. Это отразится не только на функционировании печки, но и на всем автомобиле.
Мало кто придает нужное значение плотности закрытой крышки расширительного бачка
Последствия могут быть самыми разными: от выброса охлаждающей жидкости до разрыва патрубка или банки радиатора. Крышка должна быть плотно закрыта, клапан должен работать. При неисправности самого бачка его меняют на подходящий. Как проверить крышку расширительного бачка, разбирались здесь.
Для очистки забитого салонного фильтра необходимо разобрать его. В салоне он находится под панелью рядом с левой ногой пассажира спереди. Если печка вовсе не работает, то нужно проверить предохранитель F36. Если он исправен, то проблема в реле на панели управления.
В автомобиле может не функционировать термостат. Охлаждающая жидкость при этом не разогревает отопитель. Решается эта проблема одним способом – заменой термостата. Он находится возле коробки переключения передач. До замены нужно слить старый антифриз.
Радиатор забивается, если владелец автомобиля вместо охлаждающей жидкости залил воду. Это вызывает коррозию всей системы, а также появление накипи на стенках водяной рубашки. Вследствие этого, помпа не в состоянии создать нужное давление и антифриз попросту не поступает до радиатора отопителя. Очистка в этом случае мало поможет, радиатор придется менять в на новый.
Воздух поступает слабо, проблема в фильтре салона. Некачественный или старый фильтр меняют, цена на них небольшая.
При неправильной работе насоса не хватает давления. Антифриз не поступает в печку, салон не прогревается. Мотор при этом может перегреваться. Водяной насос в таком случае должен быть заменен. Перед заменой нужно слить жидкость из системы.
Интересное по теме: Дастер Пикап выходит в серию. Официально подтверждено Dacia
Устройство система отопления Рено Логан
Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза. Охлаждающая жидкость нагревается в процессе отведения тепла от работающего силового агрегата. Замкнутость системы охлаждения позволяет создавать в ней давление. Поэтому внутри может быть температура и выше 100 градусов.
Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.
В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.
Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.
Как работает система отопления
Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.
Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.
Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне. Маркируется предохранитель, согласно схеме электрической цепи, индексом F36. Найти его можно по схеме, которая прилагается к инструкции по эксплуатации либо по цвету (зелёный).
Неисправность вентилятора
В Рено Логан и конструктивно похожих автомобилях ремонт вентилятора печки необходимо начинать с проверки предохранителя. Перед установкой новой детали необходимо убедиться, что переключатель скоростей вентилятора работает корректно, иначе потребуется повторная замена. Обнаружить предохранитель можно в монтажном блоке салона. Он маркирован зелёным цветом, а на электрической схеме Рено обозначен как F36.
Если печка не греет или работает плохо, издавая при этом хруст или скрип, то придётся провести ремонт. В запущенных случаях дело может дойти до полной замены узла.
Не потребуется снимать всю приборную панель Рено Логан: достаточно выкрутить два болтика. Первый находится под облицовочной панелью правой стоки, второй – под заглушкой в нижней правой части бардачка. Открутив оба шурупа, необходимо снять бардачок с направляющих, дёрнув на себя. Действуйте аккуратно, чтобы ничего не сломать.
Исправный вентилятор нужно почистить, смазать и вернуть на место, повторив последовательность действий в обратном порядке. Если деталь не работает, то придётся менять.
Неисправность в радиаторе
Ещё одна распространённая причина, по которой печка не греет должным образом, кроется в радиаторе. Эта деталь системы отопления ремонту не подлежит, ввиду тонкой конструкции. При обнаружении неисправностей радиатора потребуется замена. После приобретения новой детали можно приступать к изъятию старой.
Процедура несложная и состоит из следующих действий:
- Прежде всего, необходимо слить охлаждающую жидкость. Иначе в дальнейшем она может испачкать салон.
- Следующий шаг – отсоединение патрубков в моторном отсеке. Обжимные хомуты придётся заменить.
- Для перестраховки стоит продуть радиатор от остатков охлаждающей жидкости.
- Снять облицовку пола.
- Извлечь магнитолу или заглушку.
- Снять центральную накладку панели приборов.
- Снять кожух рулевой колонки.
- Извлечь комбинацию приборов и её накладку.
- Скрутить гайки усилителя панели и снять его.
- Открутить шуруп крепления патрубков.
- Вывинтить шурупы крепления радиатора отопления, отжать защёлки корпуса отопителя и изъять устройство.
Старое устройство можно отправлять в пучины истории. С новым проделывать те же действия, но обратной последовательности. После несложной процедуры печка снова греет.
Устройство система отопления Рено Логан
Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза. Охлаждающая жидкость нагревается в процессе отведения тепла от работающего силового агрегата. Замкнутость системы охлаждения позволяет создавать в ней давление. Поэтому внутри может быть температура и выше 100 градусов.
Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.
В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.
Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.
Как работает система отопления
Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.
Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.
Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне. Маркируется предохранитель, согласно схеме электрической цепи, индексом F36. Найти его можно по схеме, которая прилагается к инструкции по эксплуатации либо по цвету (зелёный).
Устранение неисправностей
Прежде чем приступать, хочу вам дать один простой совет. Действуйте последовательно, начиная от наименее простого и двигаясь к сложному. Ведь в действительности куда проще заменить сгоревший предохранитель, нежели разбирать половину консоли или рыться в подкапотном пространстве в поисках источника проблем с печкой. Если начать с простых мероприятий, когда вы точно не знаете причину неисправностей, вам удастся избежать ненужных и сложных процессов. Тут все предельно логично и понятно.
А раз все понятно, то можно приступать к рассмотрению неисправностей.
Я постараюсь вам раскрыть суть рассмотренных причин, объяснить, кто виноват и что нужно делать. Будете ли вы ремонтировать Логан сами, либо обратитесь в автосервис, дело лично каждого. Но на самостоятельном ремонте можно очень солидно сэкономить.
Если все готовы, мы начинаем. Разделю неисправности на две группы.
Первая группа
Сюда будет включено 4 неисправности, для решения которых не обязательно привлекать специалистов. Если изучить руководство по эксплуатации и разобраться в конструкции Логана, все будет сделано быстро и качественно.
- Воздушная пробка. Возможно, причина ее появления в ошибках при предыдущей замене антифриза. Конструкция Логана предусматривает, что воздух должен выходить сам. Но иногда это не срабатывает. Для решения проблемы следует отключить два патрубка от теплообмена салона, а затем, поочередно подключая их обратно, заливается ОЖ в бачок. Когда жидкость начнет течь из второй трубки, вставляйте шланг на место. Подобные простые манипуляции позволяют значительно повысить эффективность обогрева;
- Термостат. При такой неисправности двигатель может не набирать нужную температуру, а потому ОЖ не будет греться и передавать тепло на радиатор печки. Решить задачу просто. Нужно заменить термостат. Вы найдете его около картера коробки в нижней части ГБЦ;
- Проблемы с насосом. Он может частично или полностью выйти из строя. В итоге из-за отсутствия давления ОЖ не поступает в радиатор и не прогревает воздух, идущий в салон. Насос нужно менять в обязательно порядке;
- Загрязненность радиатора. Обычно это происходит, когда вместо антифриза используют обычную воду, либо заливают низкосортную ОЖ. Попытаться очистить радиатор можно. Но особого эффекта не ждите. Куда проще его заменить. Для этого разбирается корпус отопителя в салоне. Перед этим сливается вся ОЖ.
Причины неисправности печки
Если было замечено, что эффективность обогрева салона вашего «Рено Логан» снизилась, не стоит сразу же впадать в панику. Для начала нужно детально разобраться, в чём проблема, выяснить причины. В зависимости от характера неисправности, отопитель салона может работать плохо либо вовсе не функционировать. Рассмотрим основные причины, по которым нарушается работоспособность печки:
- В системе отопления возникла воздушная пробка.
- Поломка термостата.
- Неправильная работа помпы.
- Забит радиатор печки.
- Неполадки с электродвигателем отопителя.
Сейчас читают: Накладки на ковролин задние (2 шт.) Рено Логан 2 с 2014 г.в. — Largus Shop
Несмотря на кажущуюся простоту решения этих проблем, именно они чаще всего заставляют автовладельцев заниматься самостоятельным ремонтом или обращаться в сервис.
Возможные причины поломки печки renault logan
Владельцы автомобилей «Рено Логан» часто сталкиваются со следующими проблемами: печка не греет либо из дефляторов идёт холодный воздух, хотя патрубки (те самые, по которым охлаждающая жидкость, нагревшаяся от двигателя, идёт к радиатору отопителя) горячие. Этому явлению может быть несколько объяснений:
- в патрубке скопилась воздушная пробка;
- забиты салонные фильтры или крышка радиатора;
- пришли в негодность предохранители;
- некачественный/отработанный антифриз или недостаточный уровень охлаждающей жидкости;
- расширительный бачок антифриза пришёл в негодность (обычно после 100 тыс. км пробега), или слабо зафиксирована его крышка.
Сейчас читают: Датчик холостого хода Рено Логан: принцип работы, как почистить, замена, адаптация датчика, где находится

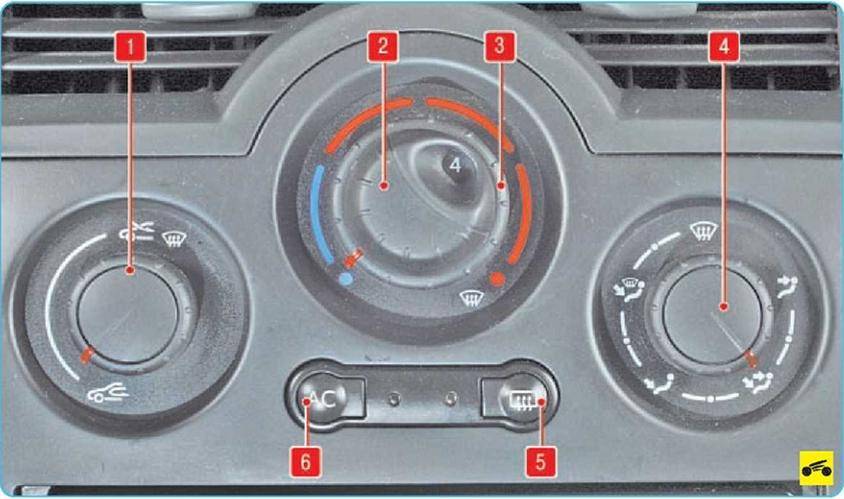

ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА
Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор. Повторным нажатием на кнопку выключаем кондиционер.
На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °C. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.
Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.
Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора – в положение «4»; кондиционер включен.
После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.
Видео по теме “Блок управления отоплением Рено Логан, Сандеро”
Снятие и разборка блока климата под пересвет рено логан/сандеро.
Замена ламп подсветки блока отопителя
Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус
Почему не происходит включения охлаждения салона?
Как работает система отопления
Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.
Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.
Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне.
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Устройство система отопления рено логан
Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза.
Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.
В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.
Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.
Узнайте больше о новом Логан
- Снятие и установка переднего крыла — Раздел 11. Кузов — Renault Logan (Рено Логан) ремонт и обслуживание
- Советы по регулировке клапанов Рено Логан |
- ЭЛЕКТРОСХЕМА РЕНО ЛОГАН — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
- Ремонт Renault Logan : Замена датчика указателя уровня топлива
- Снятие и установка троса отпирания капота — Renault Logan / Рено Логан
- Рено Логан. Возможные неисправности стартера, их причины и способы устранения. Renault Logan
- Renault Logan Замена заднего ремня безопасности
- Замена переднего ремня безопасности — Система пассивной безопасности (SRS) — Renault Logan (Рено Логан) ремонт и обслуживание
Слетел тросик заслонки печки (Рено Сценик 2) — его работа
Воздух в автомобиль может поступать двумя способами: естественным, и с помощью вентилятора. При поступлении снаружи воздух нагревается через радиатор или проходит мимо него. Выбор того или иного режима зависит от положения заслонки, которая имеет непосредственную связь с регулятором температуры. Благодаря тому, что жидкость в системе охлаждения мотора постоянно циркулирует, воздух нагревается с помощью радиатора печки. Наличие специальных воздуховодов в центре и по бокам торпедо способствует поступлению воздуха в салон. Насколько интенсивной будет его подача, зависит от регулировок блока управления.
Профилактика поломок печки
Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:
- регулярно менять салонный фильтр;
- использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
- желательно перед началом сезона всю систему промывать водой или специальной жидкостью.
Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.
Почему плохо греет печка Renault Logan?
Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.
Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.
Самостоятельная замена
Работы по замене мотора отопителя должны проводиться в такой последовательности:
- снимается вся панель;
- ручка подачи воздуха переключается в положение «обдув в верхнюю часть салона»;
- на моторе отсоединяется разъем питания;
- вентилятор поворачивается по часовой стрелке на четверть оборота после нажатия на фиксатор, что помогает извлечь его из корпуса.
Перечисленные действия являются основными, поэтому неопытным водителям рекомендовано ознакомиться с полной инструкцией в представленном видео.
На машине модели Ларгус замена печки займет минимум времени, если все действия будут проведены аккуратно в указанной последовательности.
Важно не повредить хрупкие комплектующие, чтобы избежать потребности в их замене
