Проблема с крестовиной

Производитель гарантирует работу кардана Дастера до 500 тыс. км пробега. Владельцы называют основной проблемой валов поломку крестовины. Продлить срок службы изделия получится, если аккуратно водить авто.

Не рекомендуется:

• на высокой скорости наезжать на препятствия;
• резко стартовать с места;
• передвигаться по неровностям.

В оригинальном каталоге запчастей Рено отсутствует такая запчасть как крестовина и отдельно не поставляется. По замыслу инженеров при выходе из строя крестовин нужно менять карданный вал в сборе. Но существуют альтернативные производители. Кардан Renault Duster снабжается крестовиной 19*55,2 марок Zekkert, GKN, Febest, GMB. По мнению автовладельцев, на замену подходят российские запчасти марки FLO и итальянские Sicit.

Бракованная деталь проявит себя в самом начале работы посторонним шумом при движении. Часто шума может и не быть, но при скорости выше 60 км/час появляются довольно сильные вибрации. Об изношенном изделии владелец узнает по тем же звукам.

Признаки неисправности кардана Duster

Кардан у Duster может износиться по разным причинам. Причем поломкам подвержены преимущественно подвесной подшипник и крестовины. Первая детали изнашивается из-за частых ударов и отсутствия смазки. Крестовины выходят из строя по следующим причинам:

• резкие старты с места;
• наезд на большой скорости на препятствия;
• частая езда по нервным поверхностям;
• естественный износ детали;
• попадание влаги, вызвавшей коррозию металла.

О неисправности крестовины свидетельствуют следующие явления:

• посторонние стук (обычно с правой стороны);
• вибрация во время движения из-под днища;
• срежет на высоких передачах.

По мере увеличения скорости интенсивность указанных явлений усиливается. Определить поломку крестовины можно самостоятельно, не разбирая кроссовер. Для этого необходимо, удерживая рукой вилку, двигать карданный вал из стороны в сторону. Наличие люфта указывает на проблемы с подшипниками.

Причины поломок карданного вала Renault Duster (Рено Дастер)

• Конструкторские недоработки или заводской брак. Если автомобиль гарантийный, подобные неисправности должны бесплатно устраняться в официальных дилерских центрах.
• Неаккуратная эксплуатация, дорожные аварии, интенсивные регулярные нагрузки. В таких ситуациях кардан на Дастер получает наиболее чувствительные повреждения.
• Естественный износ комплектующих. В данном случае неполадки устраняются заменой компонентов, выработавших эксплуатационный ресурс.

Ремонтировать агрегат следует на специализированной станции техобслуживания. Кустарный сервис недопустим независимо от серьезности повреждений.

Симптомы неисправности крестовины Рено Дастер: ремонт кардана

Озаботиться состоянием крестовин карданных валов следует при появлении таких симптомов:

• при появлении вибрации в валах – при поломке крестовины ее невозможно будет не почувствовать;
• при возникновении стука в области крестовины в момент трогания и торможения автомобиля;
• скрипящих или свистящих звуках, появляющихся при наборе скорости. Это посторонние звуки могут усиливаться с увеличением скорости, а в какой-то момент исчезнуть. Однако это не говорит об исчезновении проблемы;
• биении в области кардана. Этот симптом может быть вызван не только неисправностью крестовины, но целым рядом других причин, например, ослаблением крепления либо износом подвесного подшипника. Так что в этом случае лучше провести полную диагностику кардана, нежели, сломя голову, бежать в магазин за новой крестовиной.

Важно! Крестовины Дастер купить несложно. Тут нужно понимать следующее: так как диаметры валов карданного механизма различны, их крестовины тоже разные

Чтобы приобрести именно ту деталь, которая необходима для ремонта, нужно грамотно объяснить продавцу, какая из крестовин вышла из строя.

kardan-ss › Блог › Ремонт карданного вала Рено Дастер.

Всем доброго времени суток !В данной статье хотелось бы поговорить о ремонте карданного вала автомобиля Рено Дастер (Ниссан Террано III).

Большинство владельцев Дастера рано или поздно сталкиваются с проблемой связанной с выходом из строя карданного вала. Происходит это у всех на разном пробеге. По нашему опыту крестовины кардана требуют замены при пробегах от 40 до 140 тыс. км. Но средний пробег при котором автомобили приходят на ремонт составляет 70 тыс.км.

Признаками выхода из строя крестовин могут служить посторонние звуки(щелчки, скрипы), мелкие толчки при страгивании с места, при подаче и сбросе газа. Также неисправные крестовины могут вызывать вибрации и шумы при движении автомобиля на различных скоростях.

Самым надежным способом диагностики является осмотр карданного вала снятого с автомобиля. Разбитую крестовину можно обнаружить и не снимая вал с машины, а вот заклинившую крестовину можно распознать лишь отделив фланцы кардана от КПП и Редуктора. Причем заклинившая крестовина способна принести больше вреда агрегатам чем разбитая. На исправном валу крестовины не имеют больших люфтов, двигаются плавно на протяжении всего рабочего хода, не закусывают и не подклинивают.

Ну а теперь пришло время рассказать непосредственно о ремонте!Способов ремонта этих валов придумано уже множество, каждый из них имеет свои плюсы и минусы. Рассматривать все способы мы не будем, а расскажем о том, как мы решаем эту проблему:Размер крестовин на Дастере один из самых маленьких на современных кроссоверах. При нашем способе ремонта мы полностью заменяем вилки и фланцы карданного вала на аналогичные узлы, нашего производства, под крестовину большего размера. В новых узлах размер крестовины 28х71,5 мм (против 19х55,5 мм в оригинале). Такая крестовина используется на автомобилях Уаз Патриот (после рестайлинга) и Нива.

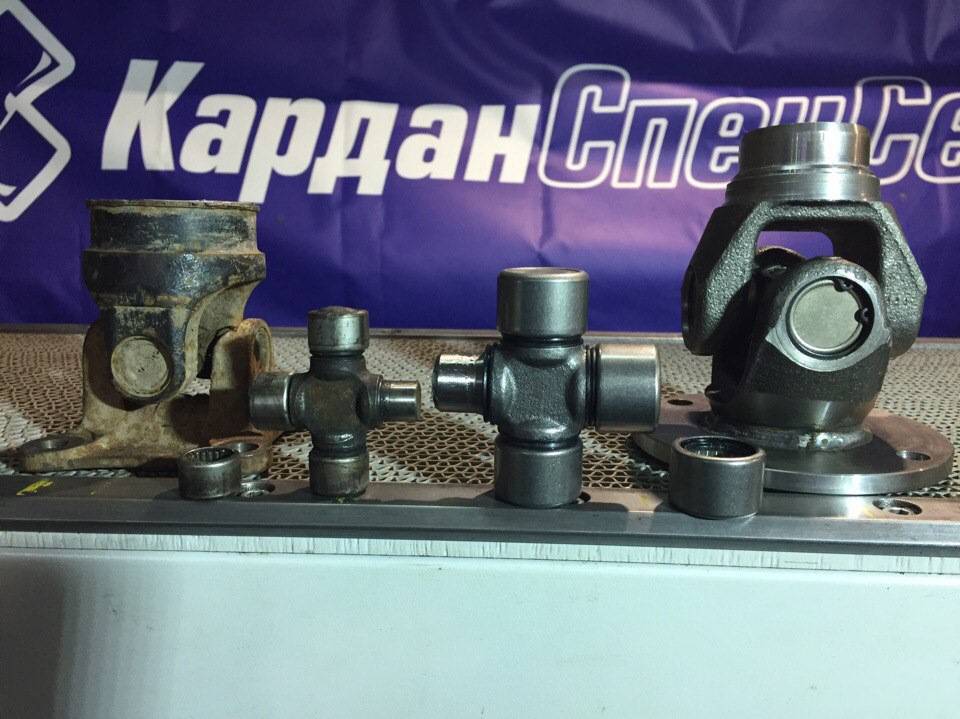

Старые шарниры отделяются от кардана, их место занимают новые усиленные узлы. Которые позволяют самостоятельно производить замену крестовин, так как крестовины теперь установлены на стопорных кольцах!

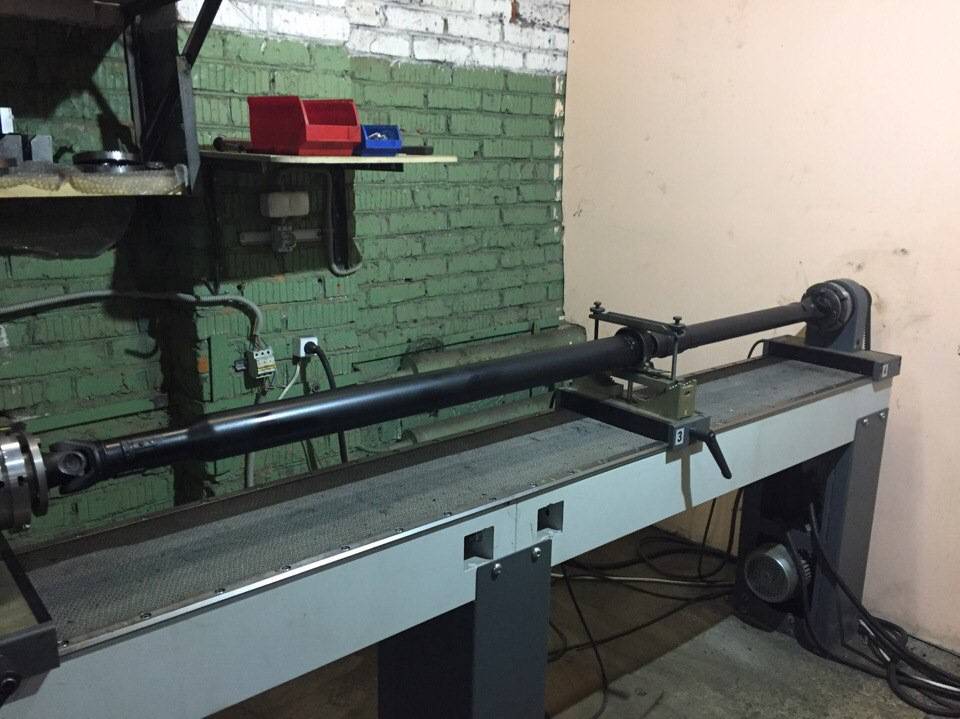

Все сварочные и балансировочные работы проводятся на современном оборудовании.

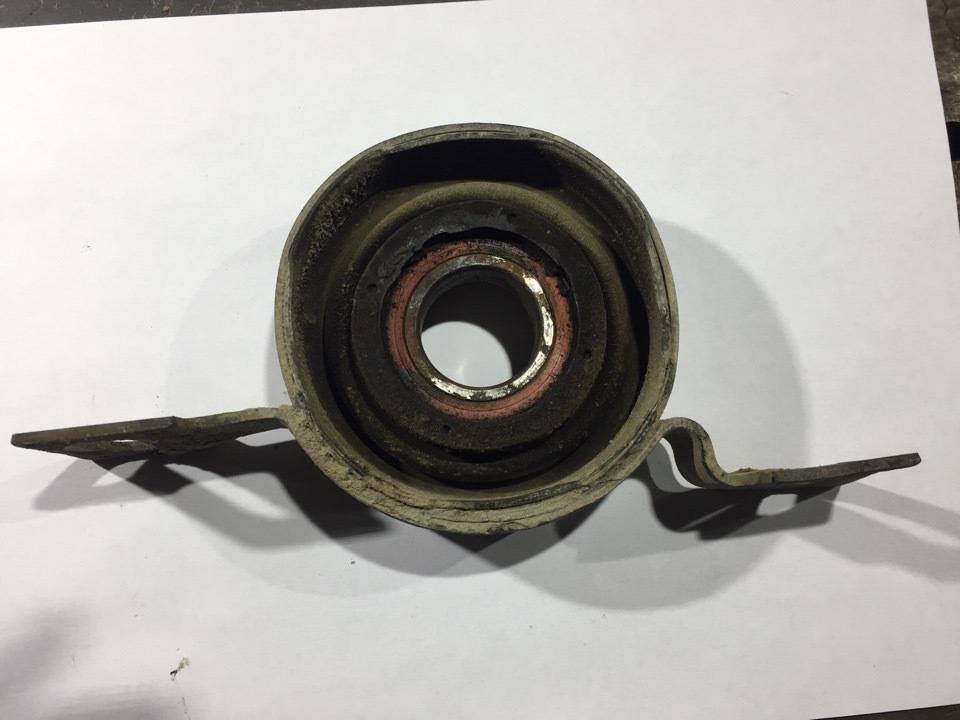

Также нередко выходят из строя подвесные подшипники карданных валов. Эта проблема также решаема.Подвесной подшипник заменяется на аналогичный узел от автомобиля Фольксваген Туарег. Мы используем подшипник VTR артикул-VW6001R. Который аналогичен по размерам оригинальному подшипнику Дастера.

После ремонта карданный вал проходит процедуру балансировки. И вал готов к эксплуатации.

Что мы имеем после данной доработки:— Замена крестовин становится простой и недорогой операцией. Стоимость крестовины в магазине- порядка 500 р. Так как крестовины стоят на стопорных кольцах, то заменить их можно в простом автосервисе или самостоятельно. При аккуратности и соблюдении всех правил при замене крестовин повторная балансировка не потребуется ( проверенно!).

Стоимость такого ремонта карданного вала составляет:11 000 рублей- замена двух узлов и балансировка.12 500 рублей- замена двух узлов, замена подвесного подшипника, балансировка.

Данная услуга также доступна для жителей других городов.Карданный вал на ремонт можно отправить через транспортную компанию (Деловые линии, Пэк, Энергия). К счастью, Рено Дастер без последствий может эксплуатироваться и без карданного вала.Мы самостоятельно и бесплатно заберем кардан с терминала транспортной компании.После ремонта бесплатно упакуем в жесткую упаковку, и отвезем обратно на терминал для отправки.

Что влияет на срок службы узла

Причины поломок могут быть как банальные – например, износ из-за выработки ресурса, так и специфические – нехватка водительского опыта у автолюбителя.

Среди самых частых причин мастера выделяют:

• наезды на препятствия на высокой скорости, а также резкие старты с места;
• неровные дороги (частая езда по ним в несколько раз быстрее выводит кардан из строя);
• отсутствие смазки в местах соединений.
• износились крестовины, подшипники, уплотнители.

Отдельно стоит сказать об установке кардана после его выхода из строя. В этом отношении имеется риск:

• приобрести и установить детали с браком, бывшие в употреблении или разбалансированный вал.
• воспользоваться услугами мастеров, не дающих гарантию на свои услуги. Хуже всего, если это самоучки, не имеющие ни опыта, ни оборудования.

Важно! Покупая вал или комплектующие через третьи руки, на рынке или в Интернете, имеется серьезная опасность потратить деньги впустую. Кардан может быть установлен и даже проработать какое-то время, однако в скором времени брак обязательно появиться и вместо мнимой экономии вы получите дополнительные расходы и потерю времени

Признаки того, что кардан Duster выходит из строя

Первое, что укажет на неисправность – сильная вибрация, исходящая из-под днища. Поломка выражается также и в характерных звуках, но из салона их не всегда можно услышать – в этом хорошая звукоизоляция играет не на руку.

Чем выше скорость, тем больше проявляются шумы и вибрация. Ресурс самого вала очень высокий – до 500 тысяч километров пробега. Но чаще страдают не сами трубы (только в случае разбалансировки), а места соединений. Стоит для начала произвести предварительный и тщательный осмотр.

Может так оказаться, что все дело заключается в том, что разболтались крепления подвесных хомутов. Крестовины, к примеру, могут износиться и после полусотни километров. В таких случаях траты автолюбителя будут минимальны, а ремонт в нашем автосервисе не займет много времени.

Элементы Рено Дастер 4х4 способны выдерживать значительные нагрузки. Однако агрессивное вождение, отсутствие защиты и удары о грунт могут повредить сам кардан и крестовину. Если деталь можно заменить самостоятельно, то вал придется менять в автосервисе. Неисправность крестовины можно определить по таким признакам:

• вибрации и дребезжание;
• стук, скрежет в процессе набора скорости;
• вибрации двигателя при движении на любой передаче.

Если присутствует опыт в ремонте автомобилей, то проблем с заменой поврежденной детали не будет.

Что проверяется в ходе первичного осмотра

Удобные условия и хорошее освещение могут сказаться на качестве осмотра. То есть лучше проводить его на смотровой яме или с применением эстакады. Но все же лучше подойдет подъемник, благодаря которому автомобиль может приподниматься и спереди, и сзади для свободного вращения колес.

Читать еще: Ваз 2109 ремонт стартера

Обязательной проверке подвергаются:

• Крепления, прочность их затяжки.
• Состояние подвесных подшипников.
• Состояние уплотнителей (на них не должно быть трещин).
• Шлицевое соединение (нужно зафиксировать вал и крутить муфту).
• Люфт шарниров.

Полную диагностику Duster самостоятельно провести довольно сложно – только осмотр, чтобы можно было предварительно выяснить причины поломок и рассчитать стоимость ремонта и замены деталей. Разбалансировка «дедовским способом» с применением грузиков в условиях гаража не всегда точна. Проверить и устранить ее можно на специальном оборудовании.

Это интересно: Лампы, применяемые в автомобиле Renault Logan 2004-2009 Бензин

Признаки неисправности подвесного подшипника Duster

Для того чтобы закрепить кардан в определённом положении и при этом обеспечить ему подвижность, а так же равномерно распределять возникающие нагрузки используют подвесной подшипник карданного вала Дастер. Это компактная, но надёжная и ресурсная деталь, способная выдерживать долгое воздействие угловых, радиальных сил. При прочности деталь время от времени всё же выходит из строя. Это закономерно, учитывая, что эксплуатация проходит в экстремальных условиях.

Подвесной подшипник

Подвесной подшипник Duster не ремонтируют, в случае неисправности его просто меняют. Поломку можно определить по таким симптомам:

• сильная дрожь кузова, если вместе с вибрацией слышатся стуки, то возможно повреждена подвесная опора;
• кардан стучит о днище кроссовера;
• из подполья доносится гул при движении.

Если заметили подобные признаки, не тяните с заменой подвесного подшипника. Если ездить дальше, несмотря на неисправность, можно повредить подвеску, редуктор, крестовину, другие детали.

Ремонт кардана Рено Дастер

Кардан на Рено Дастер состоит из двух валов разного диаметра. Сама карданная передача работает за счет шарнирного механизма, в основе которого лежат крестовины. С их помощью сопряженные валы вращаются с изменяющимся углом относительно друг друга. Подвесной подшипник представляет собой дополнительную опору для общего вала, который позволяет удержать вал на месте и не мешает ему крутиться.

В целом карданный вал Рено Дастер ломается редко. Можно отметить первые признаки поломки этой детали:

• Дребезжание и вибрация кардана;
• Стук, скрежет при движении на высоких передачах;
• Вибрация мотора во время работы на разных скоростях.

Если присутствуют такие признаки, то необходим ремонт или замена кардана Рено Дастер. Ремонт кардана Дастер выгоднее, чем купить новый. Но стоит отметить, что для выполнения ремонтных работ лучше обратиться к квалифицированным мастерам.

При ремонте карданов в СПб duster могут быть выполнены такие виды работ, как:

• Правка кардана;
• Снятие и установка детали;
• Замены крестовин;
• Замена подвесного подшипника;
• Замена скользящей вилки;
• Балансировка карданного вала.

Из чего состоит крестовина карданного вала Рено Дастер

Крестовина Рено Дастер 4х4 состоит из:

• двух вилок – именно эти элементы в наибольшей степени подвержены поломкам. Во-первых, потому что они достаточно тонкие (по сравнению с остальными деталями), а во-вторых, потому что на них в процессе работы механизма ложится основная нагрузка;
• четыре шипа;
• игольчатые подшипники;
• стопорные кольца.

Из названия этого элемента нетрудно догадаться, что внешне крестовина представляет собой две крестообразно расположенные оси, опорой которым служат подшипники игольчатого типа. Все эти детали изготавливаются из легированной стали, обладающей повышенной прочностью. Считается, что крестовина на Рено Дастер способна долгое время выдерживать высокие нагрузки. Но, как показывает практика, на многих автомобилях Рено этой модели крестовина ломается уже к исходу первой сотни тысяч километров пробега, а то даже и раньше.

Крестовина как основа кардана

По статистике при проблемах с карданным валом первопричиной чаще всего становится крестовина. Она является основой шарнирного механизма взаимодействия с карданной передачей. Сопряженные элементы благодаря этой системе могут вращаться под углом относительно друг друга.

Размер крестовины — 19х55,2. Даже новая заводская деталь часто имеет заводской брак, который легко определяется в магазине. Если зажать ее пальцами за противоположные концы и пошатать, то она не должна люфтить (шататься). Если движение есть, то брак присутствует. Такая деталь долго не продержится даже при щадящем вождении.

Признаки того, что кардан Duster выходит из строя

Первое, что укажет на неисправность – сильная вибрация, исходящая из-под днища. Поломка выражается также и в характерных звуках, но из салона их не всегда можно услышать – в этом хорошая звукоизоляция играет не на руку.

Чем выше скорость, тем больше проявляются шумы и вибрация. Ресурс самого вала очень высокий – до 500 тысяч километров пробега. Но чаще страдают не сами трубы (только в случае разбалансировки), а места соединений. Стоит для начала произвести предварительный и тщательный осмотр.

Может так оказаться, что все дело заключается в том, что разболтались крепления подвесных хомутов. Крестовины, к примеру, могут износиться и после полусотни километров. В таких случаях траты автолюбителя будут минимальны, а ремонт в нашем автосервисе не займет много времени.

Элементы Рено Дастер 4х4 способны выдерживать значительные нагрузки. Однако агрессивное вождение, отсутствие защиты и удары о грунт могут повредить сам кардан и крестовину. Если деталь можно заменить самостоятельно, то вал придется менять в автосервисе. Неисправность крестовины можно определить по таким признакам:

• вибрации и дребезжание;
• стук, скрежет в процессе набора скорости;
• вибрации двигателя при движении на любой передаче.

Если присутствует опыт в ремонте автомобилей, то проблем с заменой поврежденной детали не будет.

Ремонт кардана «Рено Дастер»

Наиболее распространенной неисправностью карданных валов, с которой сталкиваются владельцы «Рено Дастер», является выход из строя крестовин. Ремонт и замена их связана с некоторыми особенностями:

1. Крестовины на валу установлены методом кернения.
2. Фланцы кардана изготовлены из чугуна, который, в отличие от стали, является довольно хрупким материалом.

В связи с этим при установке новых крестовин требуется специальная оснастка и навыки, чтобы не повредить фланец-вилку.

Стоимость ремонта кардана «Рено Дастер» в компании «КарданВалСервис-Центр»

Перечень работ	Цены (руб.)
Замена крестовины кернением	800
Балансировка вала	2700
Сборка-разборка ШРУСа	2500
Подвесной подшипник	2000
Восстановление разбитой посадки под крестовину	500
Замена промежуточной опоры (подшипника)	700
Крестовина 19×55,3	2500

Ознакомиться с ценами на все виды работ вы можете в прайс-листе.

Замена 2 крестовин и балансировка с запчастями — 9300 рублей.

Записаться

Возможна переделка карданного вала «Рено Дастер» под крестовины под стопорные кольца. Стоимость и сроки можно уточнить по рекламным телефонам.

Кроме этого, у Вас есть возможность приобрести у нас карданный вал с крестовинами, установленными уже под стопорные кольца. Это позволит в дальнейшем при необходимости ремонта делать его проще, быстрее и дешевле.

Клиенты о нас

Александр

Сервис отличный, на своем опыте узнал. Появилась вибрация, ужас просто, в машинах ничего не понимаю, поэтому сразу поехал к официалам. Там после диагностики сказали, что в кардане проблемма (авто Лексус RX-300), и предложили довольно дорогое решение, решил подумать.

Сел, прокатился, все супер, доволен, тем что сэкономил, а главное качество выполненной работы отличное.

Дмитрий

Здравствуйте! Дилеры предложили купить новые карданы, я посмотрел, подумал, и решил повременить с покупкой, отремонтировать те, что есть. Хочу высказать свою благодарность сервису за быстрый и по настоящему качественный ремонт карданных валов для автомобилей (Скании, Маны) моей организации! Взяли не дорого, сделали отлично.

Рассчитываю на дальнейшее плодотворное сотрудничество!

Всем советую сюда обращаться за ремонтом или изготовлением карданных валов!

Павел

Здравствуйте! На NISSAN X-treil развалилась крестовина. Думал сам перепрессую, посмотрел пару роликов как кулибины сами колхозят в гараже- понял что надо обратиться к СПЕЦИАЛИСТАМ! Нашел в инете сайт Кардан Вал Сервис Центра, и поехал к ним. Встретили как родного! Произвели диагностику кардана, заменили обе крестовины на хорошие японские! ОТБАЛАНСИРОВАЛИ! Покрасили и через 3 часа выдали как новый! Всем знакомым рекомендую к ним обращаться.

Описание ремонта

После обнаружения неисправности следует найти замену испорченной детали. Если она имеет брак или пришла в негодность, требуется новая запчасть. Устанавливать бывшее в эксплуатации изделие не рекомендуется. Оно может повлиять на срок службы вала, заметно его уменьшив.

Поскольку новый карданный вал стоит дорого, сначала нужно заменить крестовину или подвесные подшипники. Это может решить проблему. Найти инструменты для ремонта Renault Duster 4х4 несложно.

Демонтаж элемента

На этом этапе важным является не сам демонтаж, а нанесение на лист бумаги схемы установки с обозначением всех посадочных креплений крестовины.

Дальнейшие работы проводятся в следующей последовательности:

1. Фотографирование карданного вала.
2. Нанесение пометок на места расположения вилок шарниров, фланцев вала и муфты.
3. Выкручивание болта, который присоединяет вилку к муфте.
4. Проворачивание вала и откручивание оставшихся 3 болтов.
5. Выдвижение кардана вперед.
6. Вывод центрирующего буртика вилки из фланца электромагнитной муфты.
7. Откручивание 2 болтов кронштейна промежуточной опоры.
8. Отсоединение детали от раздаточной коробки.
9. Извлечение кардана.
10. Извлечение старой крестовины выбиванием или с использованием специального съемника.

Ремонт или замена

Установку новой запчасти начинают с развертки и смазывания посадочных мест. После чего ее закрепляют на основной детали с использованием гидравлического пресса.

Некоторые автовладельцы считают, что проделав работу по снятию кардана, необходимо заменить не только крестовину, но и подвесной подшипник. В нем часто обнаруживают люфт, который приводит к шуму.

Наличие вибраций после завершения ремонта вынуждает собственника проводить балансировку вала.

Конечно же лучше заменить карданный вал в сборе, как рекомендуют дилеры. Вопрос только в цене. Менять крестовины в два раза дешевле, но есть проблемы с качеством не оригинальных запчастей и с их качественной запрессовкой. Часто бывает так же что из-за несвоевременного обращения выходят из строя не только крестовины, но и посадочные места. В таком случае только замена вала в сборе.

Конструкция

Конструкция карданного вала Дастер состоит из двух полых труб различного диаметра. С одного конца этих труб расположены фланцы. Фланцы представляют собой задний и передний карданные шарниры, которые закрепляются через крестовины. С другого конца труб находятся труба, вал и шлицевые зацепления. Трубы карданного вала Дастер проходят процедуру балансировки в сборе, поэтому и менять их необходимо в сборе – отдельные элементы карданного вала от другой машины для замены не подойдут. Балансировка осуществляется при помощи небольших накладок в виде пластин. Пластины крепятся к трубам карданного вала за счет точечной сварки.

Крестовина

Крестовина карданного вала Дастер считается одним из наиболее прочных и долговечных элементов автомобиля. Тем не менее, иногда и она может выйти из строя – и тогда требуется отремонтировать или полностью заменить деталь. Крестовина представляет собой центральное звено всей системы карданного вала. Она отвечает за его основную функцию – передачу крутящего момента от КПП ко всем остальным механизмам. Одним из наиболее характерных признаков неисправности крестовины является появление в карданной коробке стука, который можно услышать в процессе движения. Иногда можно слышать скрип, треск или скрежет – это также свидетельствует о неисправности крестовины. Даже появление маленьких неисправностей в работе крестовины карданного вала Дастер сильно скажется на работе автомобиля, поэтому при появлении первых признаков неисправности необходимо немедленно произвести ремонт или замену детали.
