Как снять тормозной барабан рено логан
Признаки неисправности: стало заносить зад автомобиля при совершении торможения, заднее колесо перестало тормозить, заднее колесо стало тормозить с перебоями, плохое торможение заднего колеса, появилась вибрация сзади автомобиля во время торможения.
Вероятная причина: вышел из строя тормозной барабан.
Инструменты: комплект головок, комплект ключей гаечных, автомобильный домкрат, крепкие подпоры под кузов автомобиля, молоток, тонкое зубило, противооткатные устройства, пара монтажных лопаток.
Примечания: Все работы производятся на поднятой при помощи автомобильного домкрата и зафиксированной подпорами задней части автомобиля. Во время работ стояночный тормоз должен быть выключен.
Максимально допустимый диаметр тормозного барабана составляет 204.45 миллиметра (для двигателя с объемом 1.6 литра). Но могут быть вариация данной модели автомобиля с объемом двигателя 1.4 литра, для такой модели автомобиля максимально допустимый диаметр тормозного барабана составляет 181.25 миллиметра.

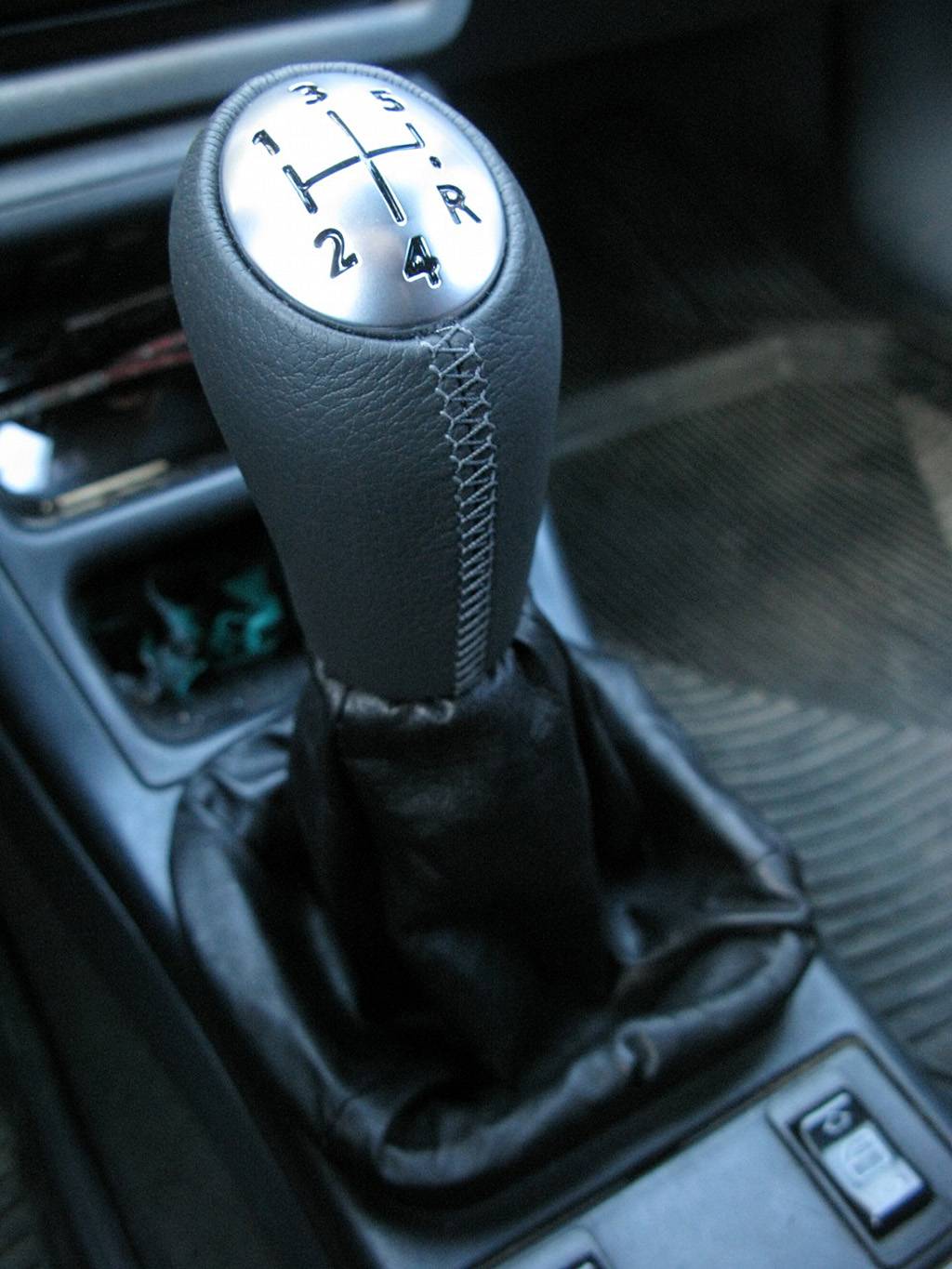

1. Включить первую передачу.

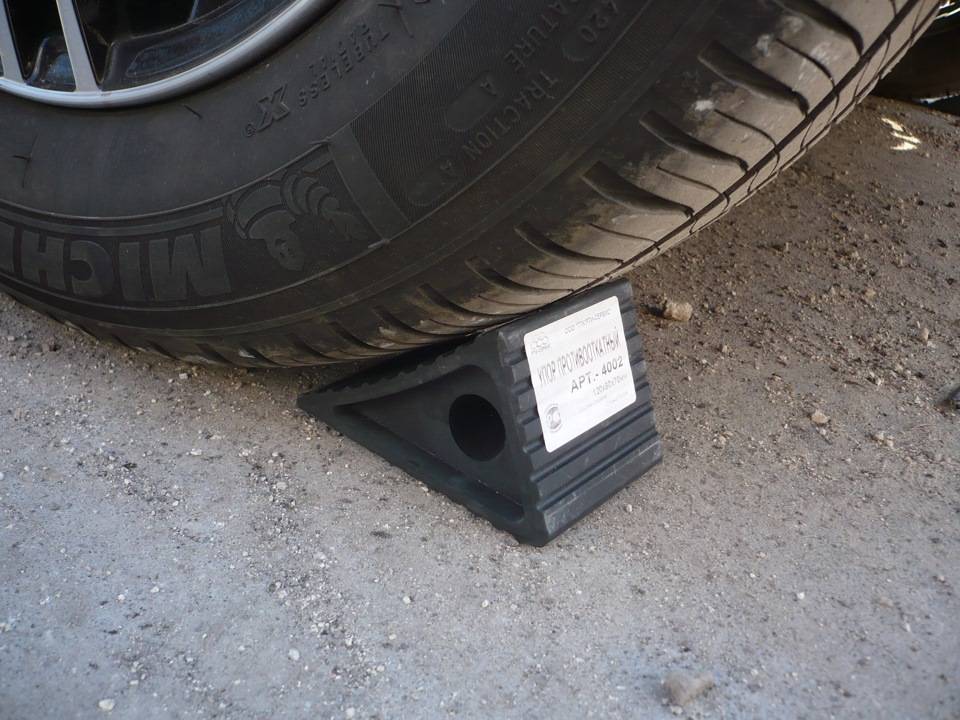

2. Произвести установку противооткатных устройств под передние колеса.
3. Снять декоративный колпак заднего колеса, если он был установлен.
4. Очень аккуратно извлечь из ступицы защитный колпачок, сделать это можно при помощи тонкого зубила и молотка.
5. Демонтировать защитный колпачок.
6. Немного открутив гайку крепления ступицы и болты крепления колеса. Но следует учитывать, что при откручивании болтов крепления колеса и гайки ступицы, автомобиль должен стоять на земле всеми колесами.
7. Поднять заднюю часть машины и поставить ее на подпоры. Выполнить демонтаж заднего колеса.
8. Надо убедиться в том, что автомобиль расторможен.
9. Полностью выкрутить ступичную гайку заднего колеса.
Внимание! Учтите, что ступичные гайки второй раз использовать категорически запрещено!
10. Демонтировать с муфтовой цапфы тормозной барабан тормозного механизма заднего колеса в комплекте с подшипником.
Примечание: тормозной барабан тормозного механизма выполнен как одно целое с задней ступицей.
11. Замерьте диаметр тормозного барабана, при помощи штангенциркуля. В случае если его диаметр превышает максимально допустимый размер, его следует заменить.
Примечание: замена тормозных барабанов производится только попарно.
Внимание! Не следует выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для замены данного подшипника), так как извлеченный подшипник к повторному использованию не пригоден. 12. Таким же образом следует снять и проверить второй тормозной барабан
Таким же образом следует снять и проверить второй тормозной барабан
12. Таким же образом следует снять и проверить второй тормозной барабан.
13. Если Вы устанавливаете старый тормозной барабан, снимите образовавшийся в ходе эксплуатации буртик на его рабочей поверхности, используя напильник.
14. Поставить в исходное положение регулятор зазоров.
15. Свести тормозные колодки задних колес, при помощи двух монтажных лопаток.
16. Выполнить монтаж тормозного барабана в обратной последовательности, после этого закрутить гайку ступицы с моментом 175 Нм.
Примечание: не перемещайте автомобиль с не зажатой ступичной гайкой, так как это однозначно приведет к выходу из строя сепаратора подшипника.
17. Выполнить регулировку зазора между тормозными колодками и тормозным барабаном, для чего выжмите до упора педаль тормоза 10-15 раз. При этом каждое нажатие должно сопровождаться щелчком регулятора. Прекращение щелчков будет свидетельствовать об установке требуемого зазора.
18. Запрессуйте защитный колпачок ступицы, при помощи молотка и тонкого зубила.
19. Установите снятое колесо и его декоративный колпак.
20. Проверьте колесо на предмет легкости его вращения. Легкое периодическое касание барабана колодок допускается.
Как диагностировать проблему на ранней стадии?
Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.
В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.
Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом.
Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.
Оптимальные и минимальные размеры рабочей поверхности тормозных барабанов
| Параметры | K7J | K7M | K4M |
| Диаметр рабочей поверхности нового тормозного барабана | 180.25 | 203.3 | 203.3 |
| Минимально допустимый диаметр в процессе износа | 181.25 | 204.42 | 204.45 |
Итак, чтобы снять барабан с автомобиля, нам понадобится специальный съемник с поворотными захватами нужного размера. Но если такого под рукой не оказалось, можно воспользоваться более дешевым, но немного его доработать. Ниже я постараюсь все показать на наглядном примере того, как эту процедуру делал я.
Итак, первым делом необходимо поднять автомобиль домкратом, точнее — заднюю его часть, и снять колесо. Затем при помощи тонкой плоской отвертки поддеваем заглушку ступичной гайки.
И извлечь ее окончательно, как это будет показано на фото ниже.
Теперь при помощи головки на 30 мм и мощного воротка откручиваем гайку ступицы.
И выкрутить ее руками окончательно.
Дальше начинается самое интересное. Берем два колесных болта, и две шайбы одинакового размера, чтобы он плотно одевались на болты и не «играли» на нем. Главное, получить хорошее зацепление за них съемником. А чтобы удлинить шток съемника, можно воспользоваться болтом необходимой длины и слегка накрученной на него гайкой. Примерно получается следующая картина:
Аккуратно теперь крутим шток съемника, тем самым стягивая барабан с оси. Следите за тем, чтобы захваты не соскакивали и не сползали. Можно придерживать их рукой, как бы стягивая к центру. Вращать шток необходимо плавно и без резких движений, чтобы обезопасить себя от разборки ступичного подшипника. Хотя, даже при аккуратной работе, он может разобраться. Если это случилось, то его необходимо будет заменить на новый.
Когда барабан сполз до конца, можно снимать его рукой с оси:
Далее можно произвести замер при помощи штангенциркуля размеры внутреннего диаметра рабочей области, и если они превышают минимально допустимые, то производится замена барабанов на новые. Делать это необходимо с обеих сторон единовременно. Разумеется, что колодки тоже желательно поменять комплектом.
Какие бывают поломки?
Как правило, задний тормоз Рено Логан теряет эффективность из-за истирания барабана или колодок. В итоге рабочий диаметр возрастает. В сложных ситуациях возможна выработка изделия и выдавливание поршня, клин колеса или же снижение уровня рабочей жидкости в тормозном контуре.
Нарушение герметизации системы возможно, когда разрушается кожух (манжеты) цилиндра. По этой причине происходят потери тормозного состава, а внутрь системы подсасывается воздух. Если система разгерметизирована, ее эффективность однозначно снижается по причине попадания внутрь воздуха или масла на колодки.
Восстановление барабана тормоза — реальная задача. Делается это посредством стачивания бортика и выравнивания углубления, появившегося на рабочей части. На старых авто из-за действия коррозии возможно «подвисание» или снижение эффективности пружин, которые стягивают между собой пару колодок. Также страдают и пружины, гарантирующие прижатие колодок к щиту механизма.

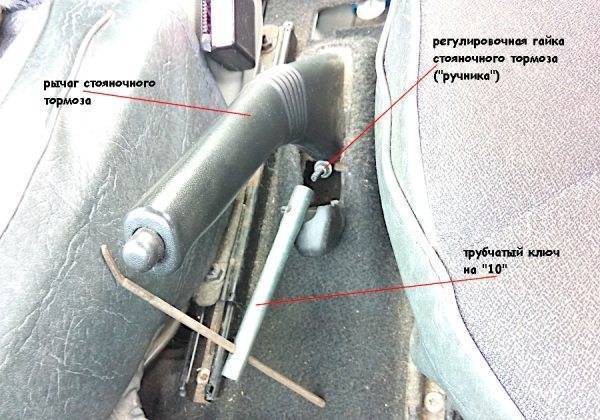

В случае неправильной или несвоевременной регулировки троса ручника Рено возможно изменение нажимного усилия в худшую сторону. При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа.
Нюансы осмотра элементов в тормозном узле
1
Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности
Если имеют место борозды или задиры, прибегаем к срочной замене детали.
2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.
3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:
- следы подтеков;
- очаги тещин;
- места надрывов и потертостей наружной оболочки.
Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.
К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.
Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2021 бензин
Инструменты:
- Вороток под торцевую насадку
- Насадка на вороток 30 мм
- Динамометрический ключ
- Балонный ключ
- Домкрат
- Опорные стойки
- Зубило тонкое
- Молоток
- Башмаки (2 шт.)
- Монтажные лопатки (2 шт.)
- Штангенциркуль
- Напильник
Детали и расходники:
- Тормозной барабан (2 шт.)

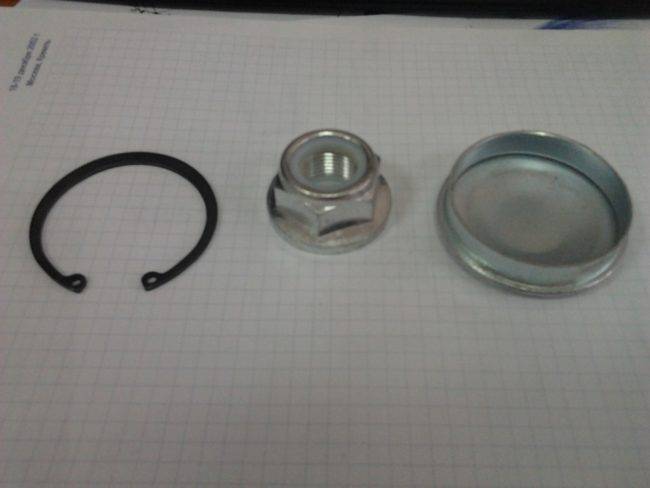

- Гайка ступицы (2 шт.)
Примечания:
Замена тормозного барабана выполняется при его повреждении или сильном износе.
Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.
Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.
1. Включаем первую передачу.
2. Устанавливаем противооткатные «башмаки» под передние колеса.

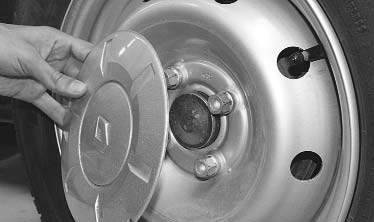

3. Снимаем с заднего колеса декоративный колпак (при его наличии).
4
Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток
5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.
6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.
Предупреждение:
При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.
7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.
8. Полностью выкручиваем все болты крепления и снимаем колесо.
9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.
Предупреждение:
Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.
10. Снимаем тормозной барабан с подшипником ступицы.
Примечание:
Тормозной барабан выполнен как одно целое с подшипником задней ступицы.
11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.
Примечания:
Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).
Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.
12. Снимаем и проверяем второй тормозной барабан.

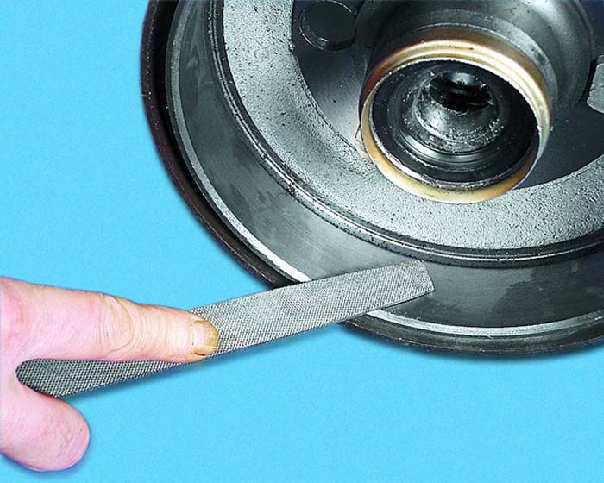

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.
14. Устанавливаем регулятор зазоров исходное положение.

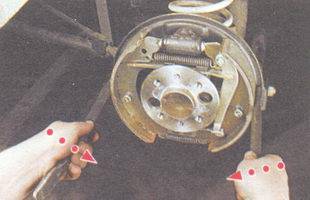

15. С помощью монтажных лопаток сводим тормозные колодки.
16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.
Предупреждение:
Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.
17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.
18. Запрессовуем защитный колпачок гайки ступицы.
19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.
20. Убеждаемся что колесо может легко и свободно вращаться.
Примечание:
Допускается совсем легкое периодическое касание тормозных колодок к барабану.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта.
Подготовительный этап
Для того, чтобы приступить непосредственно к снятию, необходимо провести несколько подготовительных работ:
- Поставить автомобиль на ровный участок земли.
- Включить 1-ю передачу.
- Поставить под передние колёса противооткатные упоры.
- Отключить стояночный тормоз.
- Снять колесо.
Снимаем колесо и видим наш ржавый тормозной барабан
Нам потребуется
После того как автомобиль подготовлен, необходимо подобрать весь необходимый инструмент:
- Плоская отвёртка.
- Торцевая головка на «30» (для снятия ступичной гайки).
- Набор ключей для снятия колеса.
- Специальный съёмный инструмент для демонтажа тормозного барабана (как заменить тормозной барабан без съёмника подробно в этом материале).
В зависимости от поставленных вами задач, для выполнения работ может потребоваться так же:
- Длинногубцы и плоскогубцы (для снятия пружин с тормозных колодок).
- Штангенциркуль (для замера степени износа тормозного барабана).
Приступаем к работе
Когда всё будет приготовлено, можно приступать к работе.
- С помощью плоской отвёртки нужно поддеть и снять защитный колпачок ступицы.
Придав небольшое усилие на отвёртку, колпачок легко слетит со ступицы
Откручиваем гайку по часовой стрелке
Подобную операцию стоит проводить, когда машина находится на земле.
После срыва гаек и болтов необходимо поднять автомобиль, окончательно снять колесо и выкрутить гайку ступицы (подробнее о замене передней ступицы).
Перед снятием, еще раз убедитесь, что машина расторможена.
Не стоит пренебрегать рекомендациям завода производителя.

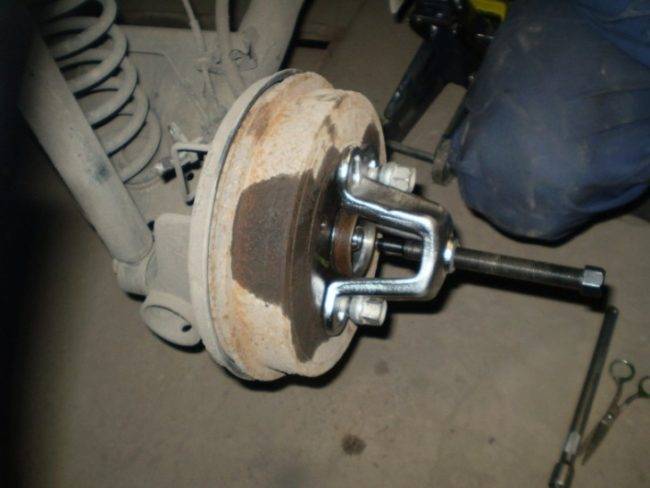

Для того, чтобы процесс снятия самого барабана был лёгким и не занял много времени потребуется специальный съёмный инструмент.
С помощью подобного механизма, время снятия заметно уменьшится.
Закреплено всё надёжно, осталось лишь приложить небольшое усилие.
Если у вас такого прибора под рукой нет, в этой статье описано как обойтись иными способами.

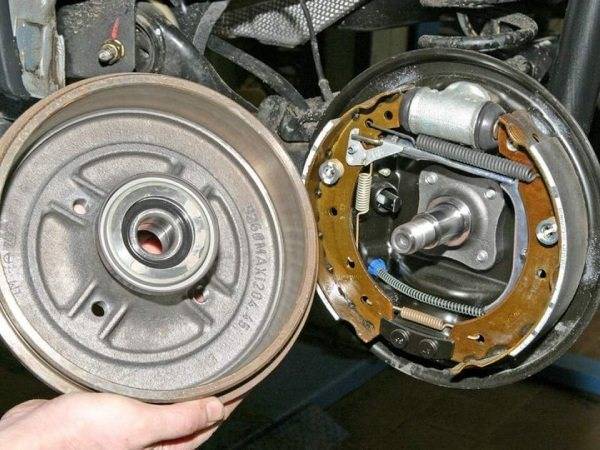

Далее, барабан в сборе со ступичным подшипником аккуратно снимается с цапфы и откладывается в сторону.
Чтобы узнать состояние внутренней части барабана, необходимо знать максимально допустимый диаметр износа. На автомобилях с двигателем 1.6 литра он составляет 204.45 мм, а на 1.4 равен 181.22 мм.
При установленном износе барабана, его необходимо заменить.
Проверка основных компонентов тормозной системы
ВНИМАНИЕПыль от работы тормозов может содержать асбест, который вреден для здоровья. Не пользуйтесь и не используйте бензин и растворители для очистки тормозов. Пользуйтесь только специальным очистителем тормозов
Пользуйтесь только специальным очистителем тормозов.
• Тормоза необходимо проверять каждый раз при снятии колёс или при обнаружении дефектов. • Для проверки тормозов поднимите автомобиль и надежно закрепите его. Снимите колёса.
Дисковые тормоза• Избыточное повреждение ротора (ториозного диска) указывает на несвоевременную замену колодок.
Толщина вентилируемого тормозного диска не должна быть меньше 17,7 мм.Толщина невентилируемого тормозного диска не должна быть меньше 10,6 мм.
• Суппорты дисковых тормозов, в которых закреплены колодки, видны при снятых колёсах. На каждом суппорте имеется по одной внешней и по одной внутренней колодке. Все они должны проверяться.
• Каждый суппорт имеет окошко для проверки колодок. Проверьте толшину (А) рабочего слоя колодок через окошко в суппорте. Если она менее 6 мм, колодки следует заменить. Для измерения толшины рабочего слоя колодки приложите линейку поперек отверстия в суппорте.
Барабанные тормоза • Снимите барабан с полуоси. Если снятие затруднено, убедитесь, что стояночный тормоз отпущен и нанесите масло или тормозную жидкость вокруг центра ступицы. Дайте жидкости протечь и снимите барабан. • Когда барабан снят, не трогайте пыль и не вдыхайте ее.
• Измерьте толщину накладки на передней и задней колодках. Если она менее 5 мм (накладка измеряется вместе с основанием) , колодку надо заменить. Замена производится и тогда, когда колодка потрескана, покрытие блестящее или залито тормозной жидкостью.
• Убедитесь, что все тормозные пружины находятся в хорошем состоянии. • Проверьте детали тормоза на наличие утечек жидкости. Тщательно обследуйте резиновые крышки колесных тормозных цилиндров, расположенные в верхней части тормозных колодок.
Любая утечка должна быть устранена, а цилиндр — отремонтирован. Проверьте шланги и места их присоединений. • Очистите тормозной барабан изнутри очистителем. • Проверьте поверхность барабана на наличие трещин, сколов, выбоин, царапин и т.д. Если они обнаружены, то перешлифуйте барабан в мастерской.
Если пробег автомобиля значительный, то измерьте внутренний диаметр тормозного барабана. Максимально допустимый внутренний диаметр барабана 204,25 мм.
• Если все детали находятся в хорошем состоянии, то установите барабан обратно. • Установите колёса и опустите автомобиль.
Стояночный тормозСтояночный тормоз приводится в действие рычагом и блокирует задние колёса. Самый простой метод его проверки — это остановить автомобиль на склоне с затянутым стояночным тормозом и в нейтральном положении коробки передач. Если стояночный тормоз не может удерживать автомобиль от скатывания, то отрегулируйте его.
Какие тормозные колодки советуют логановоды
Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.
Логановоды рекомендуют:
- Mapco (Германия)
- Fenox (Беларусь)
- Ferodo (Великобритания)
- Sangsin (Ю.Корея)
- Delphi (Франция)
- Bosch (Германия)
Логановоды не рекомендуют:
- Маркон (Россия)
- Finwhale (Швейцария)
Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.
Замена задних тормозных колодок на Renault Duster 4х4
Осмотр тормозной системы колеса
Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания
Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна. Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.
Ура! Установили новые колодки, наконец-то. Собираем всё обратно
Точно такой же порядок действий необходимо выполнить и на втором колесе.
Как снять задний барабан Рено Логан?
Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:
Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате. После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть). Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40
Снимем колпак
После надо взять самый крупный вороток с головкой «на 30» и поворачивать по часовой Очень важно принять во внимание, что резьба левая. Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан
Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан.
Потребуется растормаживание задних колес. Для этого надо будет опустить рычаг ручника Это может быть необходимо, если деталь долго не снимали или на ней заметны повреждения от трения колодок

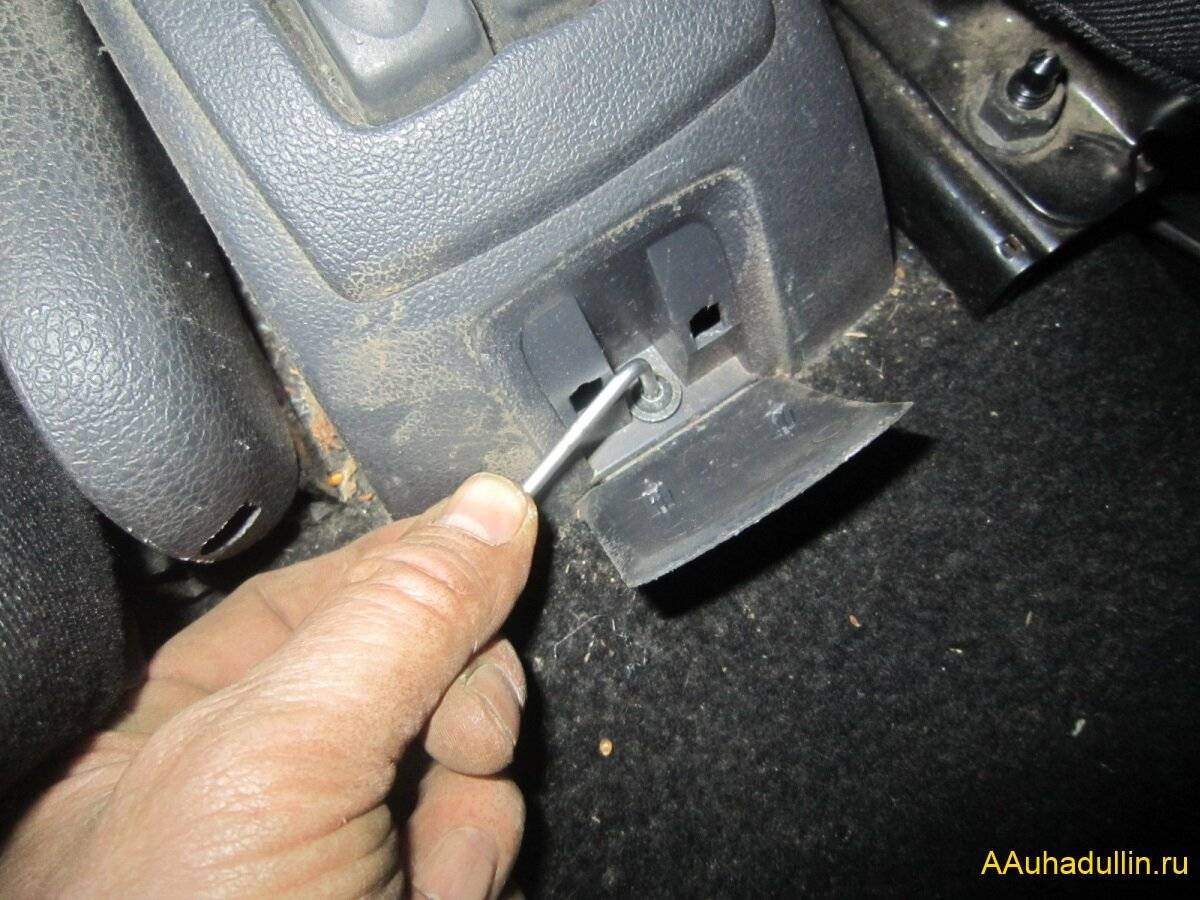

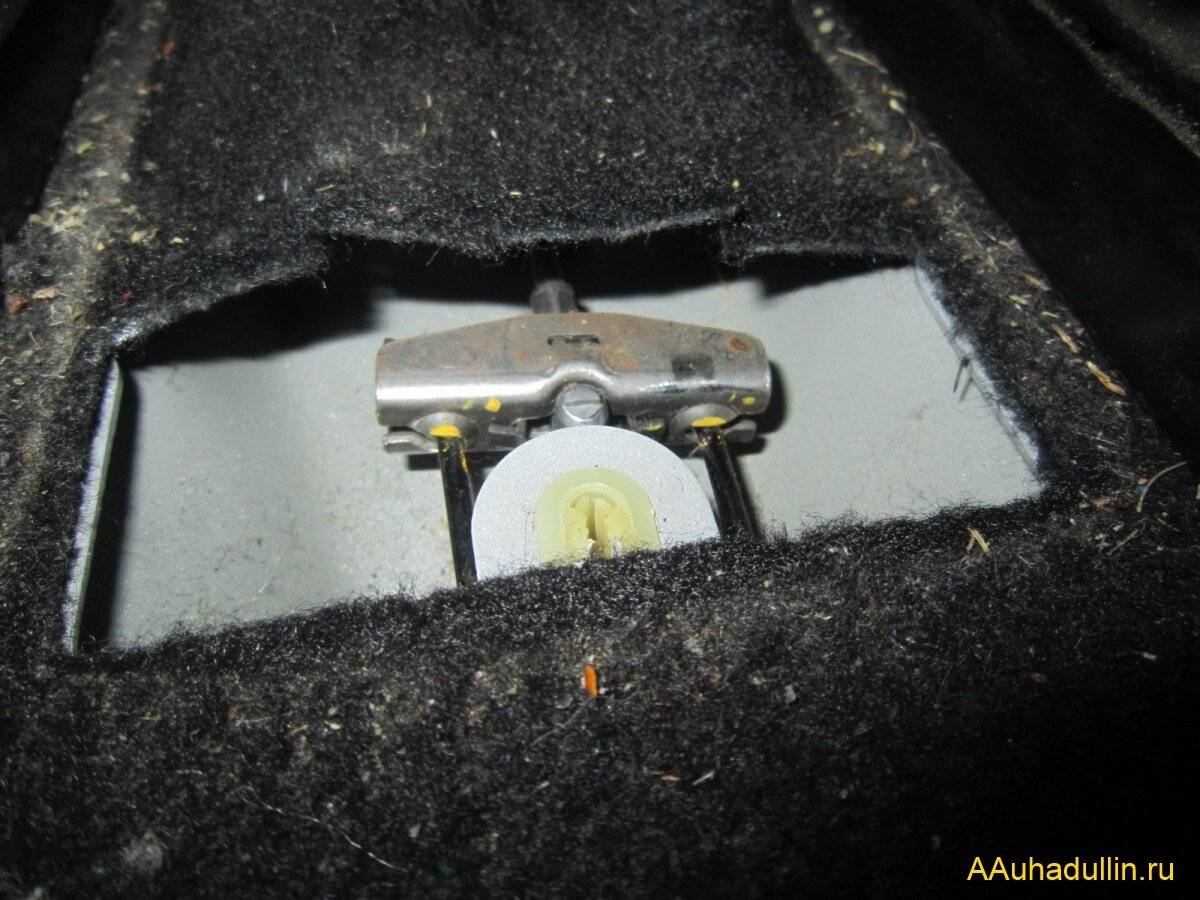

Важно не только опустить рычаг ручного тормоза, но ослабить тросы. Иначе колодки будут мешаться, барабан уже не снимем
Снимаем барабан
Без съемника
Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.
Вот еще один вариант как можно снять барабан:
- После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
- В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
- В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
- Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
- После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.
Регулируем ручник В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.
Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения. И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы
И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.
Замена колодок тормозных механизмов задних колес Рено Логан
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на
них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.
Поддев отверткой, снимаем защитный колпак подшипника ступицы.
Головкой «на 30» отворачиваем гайку подшипника ступицы.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль
должен быть расторможен.
Снимаем тормозной барабан в сборе с подшипником.
Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
Очищаем детали тормозного механизма от загрязнений.
Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.
Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…
…и снимаем пружину.
Снимаем рычаг регулятора зазоров.
Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины…
…и снимаем пружину.
Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Аналогично снимаем опорную стойку задней колодки.
Отводим верхний конец передней колодки от рабочего цилиндра…
…и вынимаем распорную планку.
Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку.
Снимаем нижнюю стяжную пружину.
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку.
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма
заднего колеса в обратной последовательности.
После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными
поверхностями накладок передней и задней колодок 202,45±0,25 мм.
Штангенциркулем измеряем рас стоя- ние между наружными поверхностями накладок передней и задней колодок.
Для изменения длины распорной планки…
…отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и
затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).
Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической
регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. Регулируем стояночный тормоз (см. Тормоза 161 Ремонт Logan 2005|«Регулировка
привода стояночного тормоза»]]).
Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его
до нормы.
Размеры ступичного подшипника
Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.
Комплект поставки заднего ступичного подшипника
Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.
Демонтаж тормозного барабана
Перед демонтажем барабана, если активирован ручник, необходимо снять автомобиль с ручного тормоза, чтобы тормозные колодки вернулись в исходное положение в барабане. После того как отпустили ручник, убеждаемся в том, что барабан стал свободно вращаться.
Попутно покрутив барабан, убеждаемся в том, что подшипник не шумит, барабан легко крутится, стало быть, подшипник находится в хорошем состоянии.
Затем приступаем к демонтажу барабана. Для работы будем использовать ударную отвёртку, с несколько скруглённым краем на её жале.
Вставляем конец отвёртки между барабаном и защитным щитком и пробуем его постепенно отводить от щита, прокручивая при этом барабан. Работаем аккуратно, чтобы не подломить края барабана, так как он легко может покрошиться от резкого усилия или удара. А также стараемся не разогнуть металлическую защиту.
Но также постукиваем молотком по барабану, чтобы он быстрее проснулся. Барабан начал шевелиться, но что-то его ещё держит и не даёт полностью сняться.
Берём толстую отвёртку и постепенно по миллиметру отводим барабан от щита, понемногу барабан сходит со своего места. Для центровки можно использовать две большие отверти, чтобы не создавался перекос при снятии барабана.
Вообще, правильно будет вначале ослабить трос ручника, и операция выполнится намного быстрее. Но я не стал ослабевать тросы и поэтому долго приходится демонтировать с помощью отвёртки.
Вдоволь «насладившись» подобным истязанием над своим автомобилем, всё же решил ослабить тросы ручного тормоза, так как накладки сопротивляясь, удерживают барабан.
Ключом, вернее сказать, битой TORX «T15» откручиваем крепление защитной пластиковой крышки, чтобы добраться до регулировки тросов ручника.
Добравшись до тросов, не нашёл регулировочной гайки и решил, что на этом автомобиле тросы не регулируются. Однако разобрав дальше кожух под ручкой переключения скоростей, нашёл всё же я регулировочную гайку, под торцевой трубчатый ключ на «10».
Сразу решил отпустить тросы с запасом, чтобы было легче снять тормозной барабан, а также установить новые колодки, если потребуется их замена.
Для окончательного снятия барабана решил использовать зубило, вставив его в щель между щитом и барабаном. Ударяя по зубилу молотком и прокручивая при этом барабан, расширил зазор на толщину указательного пальца.
Но, разъединился подшипник ступицы. В обратном порядке сборки мы его почистим, помоем соляркой, смажем и соберём, это не проблема.
Остается замерить толщину накладок тормозных колодок. Кстати, рабочий тормозной цилиндр сухой это значит, работает без проблем.
Очищаем пыль щёткой и приступаем к замерам. Визуально задние колодки уже требуют замены.
Диаметр тормозного барабана MAXI 204.45 мм. На барабане обозначен оттиск компании Рено, стало быть, это оригинальное изделие.
Как подтянуть ручник Рено Логан видео
На этом пока, заканчиваю редактировать статью. Продолжение следует.Удачи и до скорых встреч на страницах блога AAuhadullin.ru!
Выбор тормозных колодок
Как снять задний барабан на Рено Логан: секреты выполнения работы
Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.
Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.
Чтобы снять барабан на Рено, действуйте так:
- Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
- Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
- Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
- Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.
Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки
Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади.
Опустите рукоять ручника вниз (колеса не должны быть блокированы).
Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).
- Демонтируйте барабан тормоза с подшипником.
- Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.
- Меняйте барабан попарно, то есть слева и справа вместе.
- Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.
Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.
По аналогичному принципу производите снятие барабана справа.
Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.
- Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
- Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
- Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
- Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
- Убедитесь в легкости вращения колес.
Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.
Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.
Посмотрите интересное видео по этой теме
