Пошаговая инструкция
Перед началом работы снимаем минусовую клемму с аккумулятора.

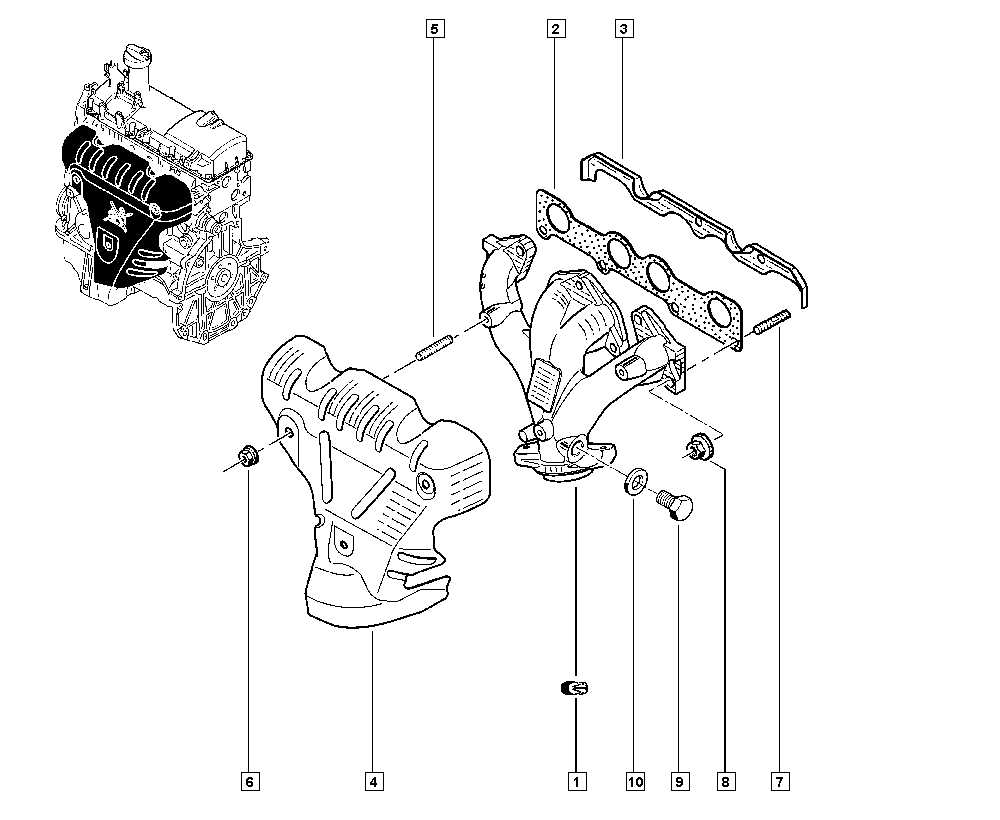

1. С начало нам нужно снять теплозащитный кожух. Закреплен он тремя гайками под головку на тринадцать.
Гайки перед откручиванием нужно почистить и сбрызнуть проникающей смазкой.
2. После откручивания гаек снимаем кожух.
3. Зачищаем болты крепления выпускного коллектора и брызгаем проникающей смазкой.
4. Отключаем разъем лямбда-зонда.
5. Брызгаем проникающей смазкой и откручиваем две гайки крепления приемной трубы.
Чаще всего шпилька выкручивается, а не гайка. Там еще идет пружина. Ну это ничего страшного, в инструкции дальше мы это разберем.
6. После откручивания приемной трубы, отводим ее в сторону и затыкаем ветошью.
7. Стравливаем давление охлаждающей жидкости. Для этого откручиваем и закручиваем крышку расширительного бачка.
8. Через нижние шпильки крепления выпускного коллектора проходит канал охлаждающей жидкости. Если выкручивается гайка со шпилькой нужно сливать охлаждающую жидкость.
9. Откручиваем гайки крепления выпускного коллектора.
Если нижние гайки выкручиваются вместе со шпилькой, сливаем ОЖ.
10. После откручивания всех гаек крепления, сдергиваем и снимаем выпускной коллектор.
11. Снимаем прокладку.
Если у вас где-то шпилька оборвана, или в процессе снятия коллектора оборвалась ее нужно только высверливать. Доступ ко всем шпилькам более-менее нормальный, кроме одной которая возле кронштейна вспомогательного оборудования. Для того чтобы высверлить эту шпильку, нужно снимать кронштейн. Шпилька отмечена на фото ниже.
Высверливать нужно боковой дрелью.
12. Вкручиваем шпильки где они у вас выкрутились и вкручиваем новые где высверливали. Шпильки нужно сажать на фиксатор резьбы (синий), особенно нижние чтобы не подтекала охлаждающая жидкость.
Еще проверьте чтобы остальные шпильки были закручены.
13. Перед установкой коллектора очистите металлической щеткой место прилегания приемной трубы и место прилегания к головке.
Еще проверьте плоскость места прилегания коллектора к головке. Можно положить на ровный стол или приложить специальную линейку.
Место прилегания должно быть ровное. Если оно кривое, то коллектор шлифуют или устанавливают другой.
14. Вкручиваем шпильки крепления приемной трубы в коллектор. Там есть грани под ключ на десять.
Гайки со шпилек нужно предварительно скрутить. Зажимаем шпильку в тиски и скручиваем гайку.
15. Устанавливаем прокладку.
16. Убираем ветошь с приемной трубы и навешиваем коллектор.
17. Накручиваем все гайки крепления коллектора и затягиваем.
18. Устанавливаем прокладку и одеваем приемную трубу.
19. Одеваем пружины, накручиваем и затягиваем гайки крепления приемной трубы.
Отмечена пружина которая одевается на шпильку коллектора где крепиться приемная труба
20. Подключаем разъем лямбда-зонда и устанавливаем теплозащитный кожух на место.
Перед установкой проверьте шпильки крепления теплозащитного кожуха. Шпильки сквозные, если их нет или они коряво закручены, будет прорыв газов.
Процесс очистки
Снятие и очистка дроссельной заслонки на Renault Logan и других моделях, куда устанавливается мотор К4М, например, Ларгус или Дастер, делается на СТО. Но это можно сделать и самостоятельно, поскольку данная операция не требует специальных знаний или инструмента.
Причина того, что плавают обороты холодного двигателя – разгерметизация уплотнителя, соединяющего дроссель и впускной коллектор. Чтобы проверить это, требуется открутить 4 болта. Снимается трос газа и разъем с регулятора холостого хода, для чего потребуется торцевой ключ. После этого снимается впускной ресивер, для чего потребуется головка Е8, можно использовать головку на 6, которой выкручиваются два болта.
Отсоединяется патрубок вентиляции картера от регулятора холостого хода. Ресивер сдергивается с дросселя в сторону моторного щита. Дроссельная заслонка Рено Логан 1.6 16 клапанов снимается после выкручивания двух болтов, которые находятся под ней, для чего потребуется головка на 8.
На снятом узле можно увидеть уплотнительные кольца дроссельной заслонки Рено, изготовленные из специальной резины. Маленький уплотнитель идет во впускной коллектор, а большой в ресивер. На плавающий холостой ход влияет маленькое уплотнительное кольцо, которое требуется заменить. Тем не менее, после снятия коллектора рекомендуется заменить или дополнительно уплотнить обе прокладки дроссельной заслонки Рено Логан.
После удаления старых уплотнителей, дроссель обрабатывается промывающей жидкостью в виде аэрозоля или другим доступным способом. Затем он тщательно обтирается ветошью. Посадочные места для резиновых уплотнителей тщательно обезжириваются.
Существует несколько решений по уплотнению впускного коллектора и ресивера. Идеальный вариант – новые оригинальные прокладки. Но они стоят дорого, кроме того, на рынке всегда предлагается огромное количество подделок, которые очень быстро выходят из строя. Хорошее решение – оставить оригинальные уплотнители, если они целые, но подмотать под них несколько слоев ФУМ-ленты. Это позволит избежать лишних затрат и обеспечить герметизацию дросселя на длительный срок.
Перед установкой дросселя все резиновые уплотнители смазываются силиконовой смазкой, а если ее нет, подойдет обычное масло. Сборка осуществляют в обратном порядке, дроссель аккуратно вставляется во впускной коллектор, причем с большим усилием, чем вынимался из него, далее закручиваются болты. После этого в обратном порядке устанавливается ресивер, тросик педали газа и другие ранее снятые узлы.
Как показывает опыт, почистить дроссельный узел самостоятельно не представляет никакой трудности даже неопытному автолюбителю. Для этого потребуется набор торцевых ключей и жидкость для промывки карбюраторов или другой подобный состав
Обязательно нужно обратить внимание, что при переустановке уплотнителей они должны прилегать к обезжиренной поверхности, иначе они быстро выйдут из строя. Снятие и установка дроссельного узла, который находится в верхней части двигателя не вызывает никаких затруднений
Для того чтобы автомобиль Renault Logan работал стабильно периодически нужно проводить профилактические работы. К этим обязательным мероприятиям относится очистка дроссельной заслонки. Это связанно с тем что этот элемент в двигателе является своеобразным дыхательным органов в который в месте с воздухом минуя воздушный фильтр может попадать посторонние вещества, такие как пыль которая смешивается с маслом и оседает в системе и сказывается на пропускной способности что приводит к плохой работе двигателя. Поэтому дроссель Рено Логан нужно чистить от появившихся нежелательных образований.
Почему засоряется заслонка
Работоспособность дроссельной заслонки зависит от большого количества факторов. От владельца автомобиля требуется регулярная замена фильтров и масла, использование качественного топлива. Среди причин, которые приводят к засорению дросселя в двигателях К4М, отмечают:
- Плохое качество топлива, образующего нагар, в том числе, при неграмотном добавлении присадок.
- Несвоевременная замена воздушного фильтра.
- Выход из строя топливного, масляного и воздушного фильтров.
- Попадание капель масла из двигателя в воздуховод.
Особенно неприятно, когда сочетаются несколько негативных факторов, например, попадание масла из двигателя и пыли из воздуха. В этом случае образуется налет, который не дает дроссельной заслонке работать нормально, выходят из строя уплотнители, в результате чего потребуется ее чистка и замена уплотняющих колец.
Регулировка положения дроссельных заслонок на карбюраторе Озон 2105, 2107
Одной из причин недостаточной мощности и приемистости двигателей автомобилей ВАЗ с карбюраторами 2105, 2107 Озон является неполное открытие дроссельных заслонок первой и второй камер карбюратора на мощностных режимах работы. В ряде случаев проблему можно решить, проведя регулировку привода дроссельных заслонок. Если это не помогло, следует провести еще одну регулировку – положения дроссельных заслонок относительно стенок смесительных камер. Цель регулировки – добиться их полного открытия при нажатии на педаль «газа», чем обеспечить требуемый приток топливно-воздушной смеси в цилиндры двигателя.Необходимые инструменты — штангенциркуль или набор шаблонов определенной толщины
— плоскогубцы
— два рожковых ключа на 8 мм
Подготовительные работы
— снимаем карбюратор с двигателя автомобиля
Регулировка положения заслонок
1. Приоткрываем дроссельную заслонку первой камеры
Для этого поворачиваем рычаг привода дроссельных заслонок против часовой стрелки до момента соприкосновения верхнего усика на рычаге дроссельной заслонки первой камеры с рычагом блокировки открытия второй камеры.
вращение рычага управления дроссельными заслонками до момента соприкосновения усика с рычагом блокировки
Это тот самый угол открытия дроссельной заслонки первой камеры, после которого начинает открываться дроссельная заслонка второй камеры карбюратора. Измеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры (6±1 мм). Для изменения величины зазора необходимо при помощи плоскогубцев подогнуть верхний усик рычага дроссельной заслонки 1-й камеры (см. фото выше).
зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры карбюратора 2105, 2107 Озон
2. Полностью открываем дроссельную заслонку первой камеры карбюратора
Для этого поворачиваем до упора рычаг привода дроссельных заслонок против часовой стрелки. Измеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры (13±0,5 мм).
Если зазор соответствует требуемому, заслонка полностью открыта. Если нет, регулируем его подгибанием нижнего усика на рычаге дроссельной заслонки первой камеры.
3. Полностью открываем дроссельную заслонку второй камеры карбюратора
Для этого при открытой дроссельной заслонки первой камеры вращаем ее рычаг по часовой стрелке при этом шток пневмопривода утапливается в корпус. Измеряем зазор между кромкой дроссельной заслонки второй камеры карбюратора и стенкой смесительной камеры (17±0,5 мм для Озон 2107, 15±0,5 мм для Озон 2105).
Регулируем зазор изменением длины штока пневмопривода. Его можно вворачивать и выворачивать, предварительно отсоединив от рычага дроссельной заслонки второй камеры (сняв стопорное кольцо) и ослабив контргайку двумя рожковыми ключами на штоке.Примечания и дополнения — Следует отметить, что в закрытом положении кромки дроссельных заслонок обеих камер карбюратора Озон 2105, 2107 не должны касаться стенок смесительных камер (зазор 0,1 мм). При таком зазоре кромки заслонок не создают выработку на стенках поплавковых камер, так же предотвращается «закусывание» заслонок в закрытом положении. Этот зазор регулируется винтами-упорами, установленными в отливах нижней части карбюратора (блока дроссельных заслонок). Винты-упоры идут с завода окрашенными, чтобы их не вращали без особой необходимости.
— Помимо этого в закрытом положении кромка дроссельной заслонки должна находиться ниже двух выходных отверстий переходной системы первой камеры, а кромка второй заслонки ниже двух выходных отверстий переходной системы второй камеры карбюратора.
Еще статьи по карбюратору 2105. 2107 Озон
— Переходные системы обеих камер карбюратора 2105, 2107 Озон
— Схемы карбюраторов Озон
— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон
— Доработка пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон
Снятие компрессора кондиционера Renault Logan, Sandero
Снимаем компрессор кондиционера для ремонта или замены, а также при демонтаже двигателя.
Работа показана на двигателе 1,6 (8V).
Снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,4-1,6 (8V)»; «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)»).
Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»).
Перед разъединением трубопроводов системы кондиционирования необходимо разрядить систему. При разряжении системы нужно выпустить хладагент…
…через клапаны трубопроводов низкого 1 и высокого 2 давления, закрытые колпачками.
Для выпуска хладагента нужно подходящим инструментом надавить на штоки клапанов.
При необходимости замены клапана…
…ключом, аналогичным металлическому колпачку колесного вентиля, выворачиваем клапан из штуцера трубопровода.
Разряжать систему кондиционирования лучше на СТО, имеющей специальное оборудование. Оборудование необходимо для соблюдения мер безопасности и для определения объема масла, вышедшего вместе с хладагентом.
Головкой «на 10» отворачиваем два болта…
…и отсоединяем трубки высокого и низкого давления от крышки компрессора.
Во избежание попадания загрязнений и влаги в систему закрываем отверстия трубок заглушками.
Клапан для заправки и выпуска хладагента
Отсоединяем наконечник провода 1 от вывода электромагнитной муфты компрессора и головкой «на 10» отворачиваем болт 2 крепления кронштейна шланга высокого давления.
Отличие в снятии компрессора кондиционера на автомобиле с двигателем 1,6 (16V) состоит…
…в несколько ином расположении вывода электромагнитной муфты.
Головкой «на 13» отворачиваем четыре болта крепления компрессора (для наглядности показано на снятом двигателе)…
…и снимаем компрессор.
Перед установкой компрессора заменяем уплотнительные резиновые кольца наконечников трубок новыми.
Устанавливаем компрессор кондиционера в обратной последовательности.
Заправляем систему хладагентом на СТО и проверяем работу кондиционера при максимальной скорости вращения вентилятора отопителя.
Видео по теме “Снятие компрессора кондиционера Рено Логан, Сандеро”
Замена компрессора кондиционера на Рено Логан
Замена подшипника компрессора кондиционера на Логан, Сандеро, Ларгус
Ремень генератора в обход компрессора кондиционера на РЕНО ЛОГАН
Снятие и установка впускного коллектора
Разъемы жгута проводов системы впрыска топлива
| Разъем жгута проводов указан стрелкой. |
Места нанесения герметика на сопрягаемые поверхности
| Места нанесения герметика указаны стрелками. |
https://www.youtube.com/watch?v=3p19-lcqym4
Снятие с коллектора топливной магистрали и вентилей впрыска
| Вентиль впрыска указан стрелкой. |
ДВИГАТЕЛИ ОНС
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.3. Отсоединить от коллектора вакуумныетрубки. Количество трубок зависит от модели и оборудования.
4. Снять разъемы жгутов топливныхфорсунок на ближайшем к перегородке конце трубопровода.
5. Отсоединить под коллектором проводдатчика контрольной лампочки давления масла.
6. Ослабить хомуты и снять с коллекторамагистраль, измеритель потока воздуха и трубопровод.
7. Снять крышку распределителяи отсоединить высоковольтные провода.
8. Отвинтить две гайки и снять опору,идущую от коллектора к правой стороне головки цилиндров.
9. Отвинтить четыре болта и снятьопору, которая соединяет основание коллектора с левой стороной блока.
10. Отвинтить скобу троса акселератораи сдвинуть ее в сторону.
11. Отсоединить трубку подачи топливаот топливного кронштейна и возвратную трубку от регулятора давлениятоплива.
12. Отсоединить от коллектора шлангсистемы охлаждения.
13. Отвинтить шесть гаек и болтовкрепления коллектора (указан стрелками) и снять его. К одной из шпилекдополнительной гайкой может быть подсоединен провод заземления.
Осторожно снять с головки блокацилиндров коллектор вместе с присоединительными деталями. Если распределительмешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель
Снять с головки блока цилиндровпрокладку.
16. Установка производится в последовательности,обратной снятию. На сопрягаемые поверхности нанести слой герметика.
ДВИГАТЕЛИ DОНС
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||
|
ДВИГАТЕЛИ V6Выпускное соединение системы охлаждения на впускном трубопроводедвигателя V6
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Порядок затягивания болтов крепления впускного коллектора двигатели V6
Когда требуется чистка дроссельного узла
Дроссельная заслонка – один из элементов двигателя, который нуждается в периодическом уходе, поскольку может засоряться. При этом особой периодичности соблюдать не надо, поскольку многое зависит от качества топлива и масла, состояния фильтров. Существует несколько сигналов, что наступило время очистить дроссельный узел:
- нестабильная работа холодного двигателя, плавающий холостой ход – основной признак; , причем в различных режимах работы;
- увеличенный расход топлива;
- недостаточная динамика при нажатии на педаль газа;
- двигатель может неожиданно глохнуть;
- периодическое загорание индикатора Check, который впоследствии гаснет.
Отметим, что подобные признаки могут указывать и на другие поломки системы подачи топлива и двигателя. Но при этом надо проверить и дроссельную заслонку, поскольку именно она часто бывает причиной возникшей проблемы.
Принцип работы дроссельной заслонки
Главные элементы дроссельной заслонки
Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая поперечник места, через которое происходит питание мотора воздухом. Чем больше воздуха попадает в движок, тем больше ЭБУ (компьютер) мотора подаёт горючего, соблюдая при всем этом нужную пропорцию воздух/бензин. Большая масса воздушно-топливной консистенции приводит к моментальному повышению оборотов (и мощности соответственно).
Зачем нужно чистить дроссельную заслонку?
Проверка работы после очистки
Итак, дроссельная заслонка – это типичный «дыхательный орган» мотора. Вкупе с воздухом из среды в неё попадает пыль, которой удалось миновать воздушный фильтр.
Также в движке находится такая система, как система рециркуляции картерных газов. В картере скапливаются газы, состоящие из масляной пыли, отработанных газов, и горючего, которое не успело сгореть в цилиндрах.
В согласовании с современными экологическими требованиями, конструкторами принято решение отправлять эти газы назад в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но маленький процент масла все таки остаётся в их. Путь их к цилиндрам как раз лежит через дроссельную заслонку.
Оседание пыли
Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.
Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.
Замена прокладок впускного коллектора
Чтобы снять впускной коллектор Рено Логан и заменить прокладки, машину поднимают на подъемнике. Освобождаются закрепленные снизу жгуты проводов, головкой на 13 выкручивается верхняя гайка крепления впускного коллектора, перед этим ее обрабатывают щеткой и жидкой смазкой из баллончика. Нижняя гайка крепления откручивается ключом на 16.
Открывшиеся гайки крепления впускного коллектора нужно обработать очистителем тормозов, после чего три гайки выкручиваются головкой на 10. Далее снимаются четыре болта верхнего крепления, доступ к которым открывается сверху. Они тоже обрабатываются очистителем и выворачиваются головкой на 10. Болты обязательно сидят на герметике или фиксаторе резьбы, поскольку там проходят масляные каналы. Иногда они бывают причиной того, что давление во впускном коллекторе Рено Логан падает и через них идет масло. После этого впускной коллектор аккуратно вынимается.
Внимательно осмотрев прокладки, требуется определить их состояние, часто по ним сразу можно увидеть, откуда именно уходило масло. Перед чисткой нужно разобрать впускной коллектор. Для этого снимается топливная рампа вместе с рычажком, для чего нужно открутить два болта, снять остатки старых прокладок.
Мойку коллектора лучше всего осуществлять аэрозольным очистителем тормозов. Промыть нужно и снятую ранее дроссельную заслонку, еще раз осмотрев резиновые кольца уплотнения на ней. Сапун тоже промывается, он должен быть целым и не забитым. Форсунки и форсуночные кольца тоже желательно промыть. Штырь для крепления коромысла лучше обработать сухой смазкой, подходящей для соединения пластиковых и металлических частей. Она наносится на дроссель и тягу.
Отверстие для воздушного потока снова закрывается ветошью, после чего на впускной коллектор Логан 1.6 или 1.4 на 8 клапанов, устанавливаются новые уплотнительные кольца. Они должны четко упаковаться на посадочные места, с учетом их формы и всех пазов.
На очищенные и обезжиренные верхние крепежные болты наносится герметик, чтобы они не пропускали масло, из-за чего Рено Логан дергается при движении, даже после замены прокладок.
Коллектор аккуратно устанавливается на место так, чтобы не повредить основной жгут проводов и стартер. Аккуратно затягиваются крепежные болты и гайки. Во всех разъемах нужно проверить силиконовые или резиновые уплотнители
При сборке обращать внимание на правильную прокладку проводки и патрубков, их надежное крепление в отведенных для этого фиксаторах
Кондиционер камаз вместо люка
Убрать воздух из топливной системы дизель рено дастер
178 картридж заправить шерифом
Прицел ночного видения из видеорегистратора своими руками
- Проставки рама рессора уаз своими руками
Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)
Снимаем топливный модуль при выходе из строя любого из его элементов.
Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.
В салоне автомобиля поднимаем подушку сиденья второго ряда.
Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.
Вынимаем крышку лючка топливного бака и отводим ее в сторону.
Шлицевой отверткой отжимаем фиксатор…
…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено.
Выключаем зажигание.
Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.
Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.
Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.
Приспособление для отворачивания прижимного кольца
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.
Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.
Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.
Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.
Освобождаем фиксатор датчика указателя уровня топлива.
Снимаем датчик указателя уровня топлива.
Отверткой освобождаем три фиксатора стакана…
…и снимаем стакан с корпуса фильтра.
Соединение канала регулятора давления топлива уплотнено резиновым кольцом.
В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.
Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.
Отверткой отжимаем фиксатор крышки топливного модуля…
…и отводим крышку.
Снимаем пружину с направляющей.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.
Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…
…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.
Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.
При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2.
Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника.
После установки модуля включаем зажигание и проверяем герметичность соединений.
При установке крышки лючка топливного бака ориентируем ее так…
…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.
Видео по теме «Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)»
Замена топливного насоса на Рено Логан, Сандеро, Дастер, Ларгус
Ларгус 350 000 пробег замена топливного фильтр-сетки
Logan Up #10: Замена фильтра (сетки) бензонасоса Рено Логан / Сандеро
