Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля Renault Logan, Sandero
Работу проводим при замене подрулевых переключателей, соединителя переключателей с барабанным устройством, а также при снятии рулевой колонки и панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Для снятия подрулевых переключателей…
…ключом Torx T-20 отворачиваем два самореза крепления кожухов рулевой колонки.

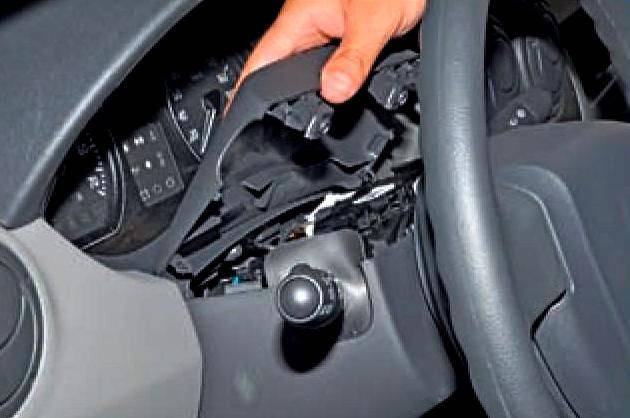

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление четырех фиксаторов.
Снимаем нижний кожух рулевой колонки.
Крестообразной отверткой отворачиваем два самореза крепления левого подрулевого переключателя.
Вынимаем левый переключатель из соединителя.
Сжимаем два фиксатора колодки…
…отсоединяем колодку проводов от разъема переключателя…
…и снимаем левый подрулевой переключатель.
Для снятия правого подрулевого переключателя снимаем катушку иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Крестообразной отверткой отворачиваем два самореза крепления правого подрулевого переключателя.
Вынимаем переключатель из соединителя.
Сжав два фиксатора колодки, отсоединяем колодку проводов от разъема переключателя…
…и снимаем правый подрулевой переключатель.
Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).
Для снятия соединителя переключателей с барабанным устройством устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).
Снимаем кожухи рулевой колонки, как показано выше.

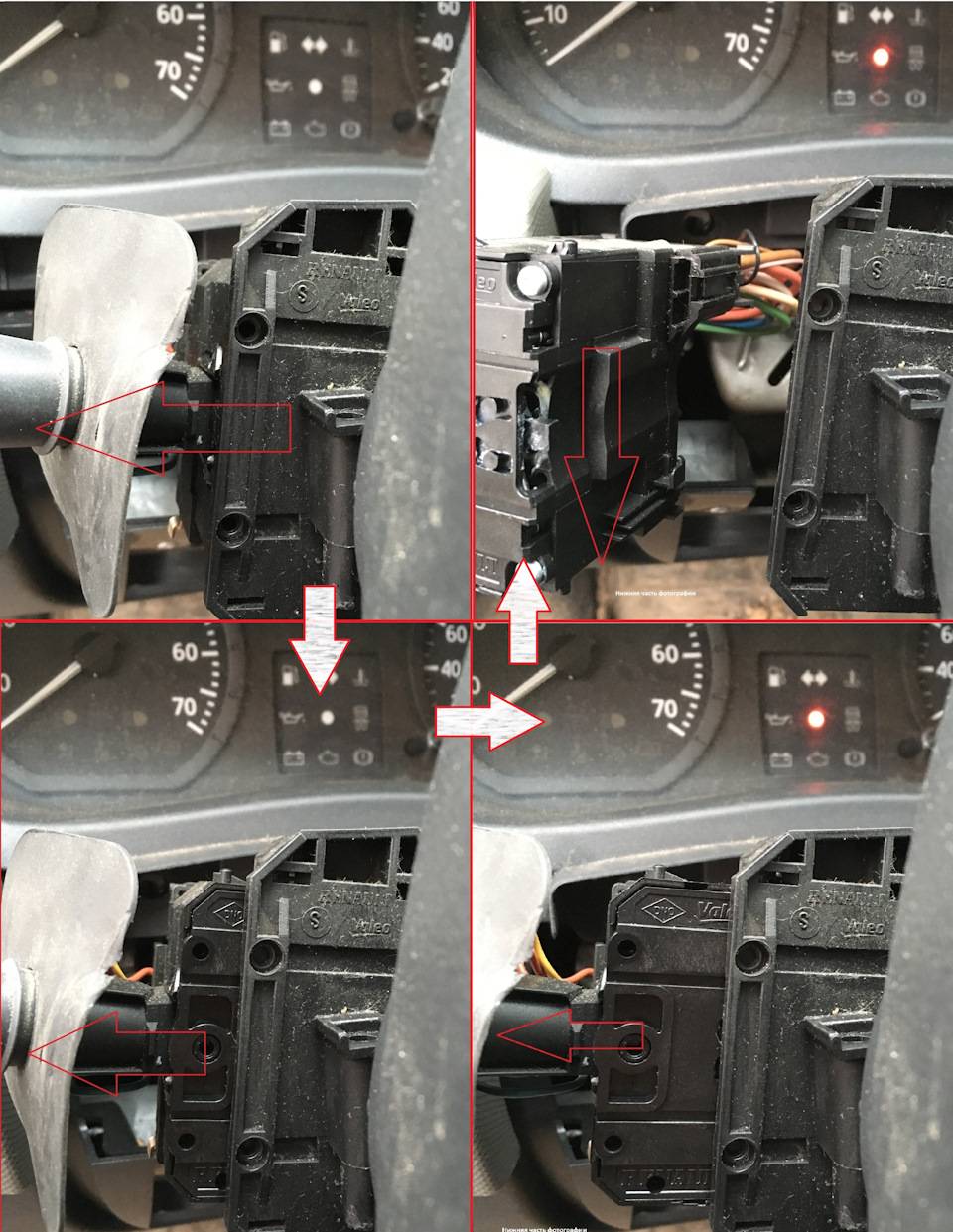

Перед снятием соединителя с рулевой колонки (для удобства последующей сборки) лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…
…и вставляем деревянный клин.
Ключом Torx T-20 отворачиваем на несколько оборотов винт крепления соединителя.
Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем колодки проводов от подрулевых переключателей (см. выше) и снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с барабанным устройством и подрулевыми переключателями в обратной последовательности.
При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки.
Видео по теме “Снятие подрулевых переключателей Рено Логан, Сандеро”
Рено Логан замена, ремонт (звукового сигнала) левого подрулевого рычага своими руками
Разборка и чистка подрулевого переключателя рено логан new 2014 г.в.
Рено логан замена стрекозы. Переключатель поворотов и дворников.
Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля Рено Логан, Сандеро
Работу проводим при замене подрулевых переключателей, соединителя
переключателей с барабанным устройством, а также при снятии рулевой
колонки и панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи.
Для снятия подрулевых переключателей…
…ключом Torx T-20 отворачиваем два самореза крепления кожухов рулевой
колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление четырех
фиксаторов.
Снимаем нижний кожух рулевой колонки.
Крестообразной отверткой отворачиваем два самореза крепления левого
подрулевого переключателя.
Вынимаем левый переключатель из соединителя.
Сжимаем два фиксатора колодки…
…отсоединяем колодку проводов от разъема переключателя…
…и снимаем левый подрулевой переключатель.
Для снятия правого подрулевого переключателя снимаем катушку
иммобилайзера (см.«Замена
катушки иммобилайзера и выключателя зажигания»).
Крестообразной отверткой отворачиваем два самореза крепления правого
подрулевого переключателя.
Вынимаем переключатель из соединителя.
Сжав два фиксатора колодки, отсоединяем колодку проводов от разъема
переключателя…
…и снимаем правый подрулевой переключатель.
Устанавливаем подрулевые переключатели в обратной последовательности.
При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса
соединителя подрулевых переключателей (для наглядности показано на
снятых кожухах и соединителе подрулевых переключателей).
Для снятия соединителя переключателей с барабанным устройством
устанавливаем передние колеса в положение, соответствующее
прямолинейному движению автомобиля. Снимаем рулевое колесо (см.«Снятие
рулевого колеса»).
Снимаем кожухи рулевой колонки, как показано выше.
Перед снятием соединителя с рулевой колонки (для удобства последующей
сборки) лучше заблокировать барабан устройства от проворачивания. Для
этого при необходимости доворачиваем на небольшой угол барабан, совмещая
впадину между двумя выступами барабана с пазом корпуса…
…и вставляем деревянный клин.
Ключом Torx T-20 отворачиваем на несколько оборотов винт крепления
соединителя.
Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем колодки проводов от подрулевых переключателей (см. выше) и
снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с барабанным устройством и подрулевыми
переключателями в обратной последовательности.
При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки.
..
311
313
..
Снятие подрулевых переключателей Рено Логан
ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА
Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор. Повторным нажатием на кнопку выключаем кондиционер.
На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Чтобы избежать запотевания стекол в дождливую погоду, переведите регулятор распределения потоков воздуха в соответствующее положение (при выключенном отопителе) и включите кондиционер.
Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °C. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.
Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.
После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.
Видео по теме “Блок управления отоплением Рено Логан, Сандеро”
- Отсоединяем минусовой провод от аккумулятора.
- Снимаем центральную накладку панели приборов. Выкручиваем 2 винта крепления к панели приборов блока управления.
- Достаем блок управления из гнезда и отсоединяем от него провода. Под панелью приборов вынимаем из держателей на корпусе печки оболочки тросов. Отсоединяем от рычагов трос привода заслонки распределения потоков воздуха. У него оболочка зеленого цвета. Отсоединяем трос привода заслонки рециркуляции. У него оболочка черного цвета. Отсоединяем трос привода заслонки регулировки температуры подачи воздуха. У него оболочка белого цвета.
- Снимаем блок управления с машины.
- Устанавливаем блок управления на место в обратном порядке.
Видео по снятию блока управления печкой:
Устройство системы отопителя
Нельзя сказать, что система вентиляции и отопления является слабым местом на Renault Sandero, но такая неисправность, особенно в холодное время года, сулит неприятные последствия. Принцип работы системы внутреннего отопления существенно не отличается от устройства в других автомобилях. Но если обогрев заднего стекла не работает, это тоже может быть хорошим предзнаменованием. Чтобы этого не произошло, главное вовремя сделать онлайн-техосмотр, который поможет вовремя выявить неисправности в вашем автомобиле.
Радиатор печки подключается непосредственно к системе охлаждения, в которой циркулирует охлаждающая жидкость (охлаждающая жидкость, здесь ее замена, здесь выбор охлаждающей жидкости), которая при работе двигателя нагревается в пределах 95 ° C. На горячий радиатор нагнетается специальный вентилятор, который генерирует сильный поток воздуха и по специальным воздуховодам доставляет его в салон. Количество и скорость подачи нагретого воздуха регулируется заслонкой.
О следующем ремонте и замене мотора печки стоит задуматься, если в его работе наблюдаются следующие неисправности:
- При включенной плите возникают посторонние шумы.
- Горячий воздух перестал поступать в кабину.
- Уменьшилась скорость набегающего воздушного потока.
- И, конечно, если плита вообще не включается. (Однако при возникновении такой неисправности прежде всего проанализируйте состояние предохранителя F36, который находится в салоне автомобиля. Он находится в зеленом корпусе и отвечает за защиту от короткого замыкания в системе обогрева система).
Предохранитель, отвечающий за работу печки, находится на правой стороне блока.
Смена вентилятора
Если после вышеперечисленных манипуляций печка все равно не греет причина может быть в том что сломался вентилятор Рено Сандеро либо предохранитель F36. Распространённой проблемой его поломки является износ щеток. Заменить их довольно просто, достаточно иметь крестообразную отвертку, затем:
- У крышки корпуса которая его закрывает выкручиваем винты
- Проверяем в каком состоянии находятся щетки, если необходимо делаем замену(сечение должно быть 4×4 миллиметра, а длина 2 сантиметра)
- Собираем все в обратной последовательности
Во время ремонтных работ нужно смазать ось мотора, после этого работа печки может улучшится. Использовать можно смазывающее масло ATF или его аналог. Очень редко причина поломки может быть в перегоревшем предохранителе.
Замена моторчика
Печка Рено Степвей может не работать по причине поломки моторчика отопительного устройства. Заменить его довольно просто, для этого достаточно приобрести новую деталь и подготовить стандартный набор инструментов в который входит:
- Крестовая отвертка
- TORX T20
- Съёмник или линейка
Вся работа занимает около часа. И проделываются следующим образом:
- У передней двери на верхней кромке демонтируем резиновый уплотнитель
- Съёмником с правой стороны кузовной стойки снимаем декоративную накладку
- Имеющиеся там винты выкручиваем крестовой отверткой
- Откручиваем винт который скрыт заглушкой и находится под бардачком
- Передний бок панели тянем на себя, появляется щель через которую получаем доступ к вентилятору отеплителя.
- Находим на ощупь круглый элемент, и выкручиваем его по ходу часовой стрелки. Отсоединяем питающий провод. Может быть установлено два типа , c широким и узким разъёмом.
Установка производится в обратной последовательности.
Заменив вентилятор печки Рено Сандеро или другие вышедшие из строя элементы, отопительное оборудование вновь заработает, и создаст в машине комфортные условия даже при минусовой температуре.
Установка задних динамиков ваз 2111
Установка фишки на камаз
Замена стекла поворотника ваз 2114
Замена внутреннего шруса ауди 80 б4
- Как снять фары ауди а6 с4
Функции оборудования
Левый переключатель Сандеро имеет комбинированное устройство и выполняет функцию отключения нескольких световых приборов:
- габариты;
- противотуманные фары;
- звуковой сигнал;
- противотуманный задний фонарь;
- указатель поворота.
Подрулевой переключатель Renault Sandero позволяет регулировать дальность света фар и включать наружное освещение даже при отключённом зажигании. Если водитель забывает закрыть дверь и оставляет наружное освещение включённым, подаётся предупредительное звуковое оповещение.
Подрулевой переключатель расположенный справа устанавливается на модификации Рено Сандеро и Sandero Stepway. Приспособление позволяет активизировать очиститель, расположенный на багажной двери. Манипуляция проделывается путём поворачивания кольца, расположенного на торцевой части рычага.
Снятие датчика аварийного падения давления масла
Датчик установлен в задней части блока цилиндров с правой стороны, рядом с номером двигателя.
Подготавливаем автомобиль к выполнению задания.
Отключаем минусовую клемму аккумулятора.
Отсоединяем от датчика колодку проводов
Ключом на 22 ослабляем затяжку датчика
Выкручиваем датчик из блока цилиндров
Датчик уплотняется медной или алюминиевой шайбой
Устанавливаем датчик в обратном порядке.
Замена датчика указателя уровня топлива
Датчик уровня топлива установлен в модуле топливного насоса
Подготавливаем автомобиль для выполнения задания.
Сбрасываем давление топлива в топливной магистрали (описано в статье – Проверка давления топлива автомобиля Renault Sandero)
После этого отсоединяем минусовую клемму аккумулятора
Снимаем модуль топливного насоса
Отсоединяем от крышки модуля колодку проводов датчика уровня топлива
Отсоединяем колодку проводов топливного насоса
Нажимаем отверткой на фиксатор и сдвигаем датчик вверх
Снимаем датчик уровня топлива
Устанавливаем детали в обратном порядке
Замена выключателя света заднего хода
Выключатель света заднего хода установлен на коробке передач возле левого привода переднего колеса
Подготавливаем автомобиль и отсоединяем минусовую клемму аккумулятора
Отжимаем фиксатор колодки проводов
Отсоединяем от выключателя колодку проводов
Ослабляем ключам на 24 затяжку и выкручиваем выключатель света заднего хода из картера КПП
Устанавливаем выключатель в обратной последовательности.
На резьбу выключателя наносим герметик фиксатор резьбы.

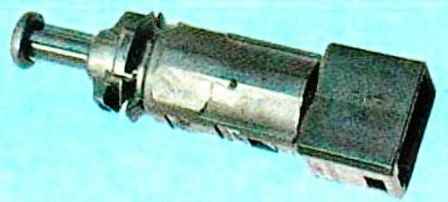

Замена и регулировка выключателя стоп-сигнала
Выключатель устанавливается на кронштейне педального узла
Отсоединяем минусовую клемму аккумулятора
Отжимаем фиксаторы и отсоединяем колодку проводов от выключателя стоп-сигнала
Поворачиваем выключатель на 90˚
Снимаем выключатель
Для регулировки, вытягиваем шток выключателя (будут слышны щелчки)
Устанавливаем выключатель в обратной последовательности
Немного нажимаем на педаль, и вставляем пластину толщиной приблизительно 2 мм и тянем, педаль вверх (будут слышны щелчки).
Вынимаем пластину и проверяем работу стоп-сигналов, при отпущенной педали стоп-сигналы не должны гореть.
Выбираем свободный ход педали.
Стоп-сигналы должны загореться при перемещении педали в пределах свободного хода.
Замена выключателя сигнальной лампы выключения стояночного тормоза
Снимаем рычаг привода стояночного тормоза (по этой операции смотрим статью – Ремонт стояночного тормоза Рено Сандеро)
Заменять выключатель сигнальной лампы включения стояночного тормоза можно без снятия рычага привода, достаточно только снять облицовку тоннеля пола, но конечно удобнее это делать на снятом рычаге.

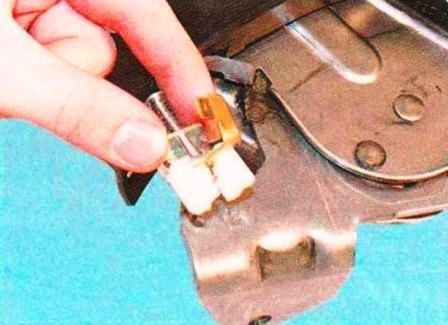

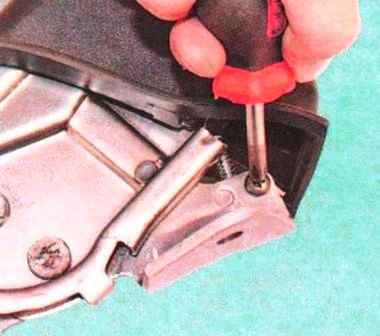

Выкручиваем винт крепления выключателя
Снимаем выключатель сигнальной лампы стояночного тормоза
Устанавливаем все детали в обратной последовательности
Замена выключателей плафона освещения салона
Отсоединяем минусовую клемму аккумулятора
Снимаем с выключателя защитный колпачок
Отжимаем отверткой фиксаторы и извлекаем выключатель из отверстия в кузове
Разъединяем колодку проводов
Снимаем выключатель. Устанавливаем выключатель в обратном порядке.
Замена выключателей панели приборов
Снимаем заглушку гнезда магнитолы
Отсоединяем колодки от заглушки и провод антенны или снимаем магнитолу
Поддеваем отверткой накладку
Снимаем центральную накладку
Снимаем фиксатор и отсоединяем от выключателя колодки переключателей
Снимаем фиксаторы и извлекаем выключатели из центральной накладки
Устанавливаем детали в обратном порядке
Снятие и установка антенны
Выкручиваем антенну из кронштейна, вращая против часовой стрелки
Снимаем антенну. Устанавливаем антенну в обратном порядке
Снятие и установку датчиков управления двигателем автомобиля Renault/Dacia Sandero смотрим в статье – Замена компонентов системы управления двигателем Рено Сандеро
Снимаем соединитель с барабанным устройством
Когда существует необходимость демонтировать соединитель подрулевого переключателя Renault Sandero совместно с барабанным устройством, надо установить передние колёса авто прямолинейно и снять руль. Удалив кожухи и заблокировав барабан, воспрепятствовав его непроизвольному проворачиванию, можно снять рулевую колонку, совмещая впадину, имеющуюся между парой выступов барабана и корпусным пазом.
Используя разводной ключ Torx T-20, ослабляем крепёжный винт соединителя Renault Sandero, оказывая давление на его головку в продольном направлении и сдвигая с колонки. Разъединив оборудование с колодками проводов, демонтируем соединитель в сборе. Замена и монтаж выполняется в обратном порядке с обязательным совмещением выступов, находящихся в колонке с пазами, расположенными на торце её трубы.
Проверка и замена
Ибо расплавленное олово могло повредить пластиковую изоляцию контактных пластин. После припаивания начинаем собирать в обратно порядке. Главное, когда будете одевать переключатель света на контактный штырь, не сломайте рычажок который управляет контактным бегунком!
Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага.
Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. Разборка деталей Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки.
Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз.
Меняем электромотор печки своими руками
Вы проверили предохранитель, проводку и салонный фильтр, чтобы убедиться, что все в порядке, но проблема не устранена. Наверное, это сам двигатель печки. Разберите его и проверьте, работает ли он. Для работы понадобятся следующие инструменты:
- головной комплект TORX;
- плоская отвертка.
Снимите двигатель термоэлемента, следуя инструкциям.
- Поднимите уплотнитель проема двери переднего пассажира и снимите его.
Невозможно полностью удалить уплотнитель, а только спереди и сверху проема
Облицовка передней стойки удерживается металлическими зажимами
Открутить винт можно головкой TORX t20
Осторожно откройте вилку
Мотор печки находится рядом с салонным фильтром
Разобрав электродвигатель отопителя, проверьте его работоспособность, подключив к аккумулятору с помощью провода. Если он работает, вам стоит присмотреться к фиксатору переключателя режимов плиты, расположенному на центральной консоли. Если двигатель не запускается, установите новый.
В каждом современно автомобиле установлена печка Рено Сандеро не является исключением. Со временем она может перестать греть, в результате чего в холодное время года на автомобиле передвигаться становится не комфортно. Довольно часто причиной становится сломанный моторчик, радиатор или вентилятор.
Случается и такое что проблемы с работой возникают по причине забившегося фильтра, и решаются путем чистки или замены фильтра. А вот проблемы с радиатором считаются более серьезными и решить их можно только путем замены, так как его элементы очень хрупкие и ремонту практически не подлежат.
Выключатели Renault Logan, Sandero
Расположение выключателей на центральной консоли панели приборов:
1 – выключатель электростеклоподъемника двери водителя;
2 – выключатель обогрева заднего стекла;
3 – выключатель аварийной сигнализации;
4 – выключатель центрального замка дверей;
5 – выключатель электростеклоподъемника правой передней двери
Выключатели электростеклоподъемников передних дверей. Чтобы опустить стекло передней двери, при включенном зажигании (ключ в замке зажигания – в положении «М») нажимаем на нижнюю часть клавиши соответствующего выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение.
Для того чтобы поднять стекло полностью или на определенную высоту, нажимаем на верхнюю часть клавиши и удерживаем ее до тех пор, пока стекло не займет нужное положение.
В зависимости от комплектации на автомобили могут устанавливаться электростеклоподъемники, работающие в импульсном режиме. В этом случае при работающем двигателе достаточно краткого нажатия на клавишу, чтобы полностью опустить или поднять стекло. Для остановки стекла в промежуточном положении, следует повторно нажать на клавишу.
Выключатель обогрева заднего стекла. При нажатии на верхнюю часть клавиши выключателя включается элемент обогрева заднего стекла и обогрев наружных зеркал заднего вида с электроприводом (в зависимости от комплектации автомобиля), при этом в комбинации приборов загорается соответствующий сигнализатор. Обогрев заднего стекла можно включить только при работающем двигателе. После 12 минут работы обогрев стекла и зеркал автоматически выключается и сигнализатор в комбинации приборов гаснет.
Выключатель аварийной сигнализации. Для включения аварийной сигнализации нажимаем на кнопку выключателя. При этом начинают мигать все указатели поворотов и их сигнализатор в комбинации приборов. Работа аварийной сигнализации не зависит от положения ключа зажигания в замке зажигания и включения указателя поворота. Для отключения аварийной сигнализации повторно нажимаем на кнопку выключателя.
Выключатель центрального замка дверей. При нажатии на верхнюю часть клавиши замки всех дверей закрываются. При этом передние двери крышку багажника и дверь багажного отделения (Sandero, Sandero Stepway) можно открыть ключом снаружи. При нажатии на нижнюю часть клавиши замки всех дверей отпираются.
Выключатели электростеклоподъемников задних дверей. Чтобы опустить стекло задней двери, нажимаем на клавишу соответствующего выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение. Для того чтобы поднять стекло полностью или на определенную высоту, поддеваем клавишу и удерживаем ее до тех пор, пока стекло не займет нужное положение.
При пользовании электростеклоподъемниками не допускайте попадания в зазор между стеклом и рамкой двери предметов одежды или частей тела.
Расположение выключателей на облицовке туннеля пола:
1 – клавиша блокировки электростеклоподъемников задних дверей;
2 – клавиша выключателя электростеклоподъемника задней левой двери;
3 – клавиша выключателя электростеклоподъемника задней правой двери
Выключатель блокировки электростеклоподъемников задних дверей. Если на заднем сиденье находятся дети, для предотвращения незапланированного опускания и поднятия стекол механизмы стеклоподъемников следует заблокировать. Клавиша блокировки электростеклоподъемников задних дверей расположена на облицовке туннеля пола ближе к водителю. При нажатой кнопке блокировки механизмов стеклоподъемников задних дверей изменение положения стекол дверей невозможно. Разблокировать механизмы стеклоподъемников можно повторным нажатием на кнопку блокировки.
Расположение клавиши выключателя обогрева переднего сиденья
Выключатели подогрева передних сидений. Включение подогрева каждого из передних сидений производится нажатием на клавишу выключателя при включенном зажигании. Для того, чтобы отключить подогрев, надо повторно нажать на клавишу.
При включении габаритных огней символы в клавишах выключателей подсвечиваются.
Схема разборки приборной панели и снятия детали:
- Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
- После необходимо разобрать кожух рулевой колонки;
- При помощи Т20 снимаются первый и второй болты крепления;
- Крестовой отвёрткой окручиваются два винта;
- Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;
Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.
Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.
Снятие замка и наружной ручки передней двери Renault Logan, Sandero
Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.
Снимаем обивку двери (см. «Снятие обивки передней двери»).
Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.
Вынимаем из направляющей уплотнитель стекла.
Выводим направляющую через технологическое отверстие во внутренней панели двери…
…и снимаем нижнюю направляющую стекла.
Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.
Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.
Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…
…и снимаем тягу с кнопкой.
Ключом Torx Т-30 отворачиваем три винта крепления замка…
…и выводим замок через технологическое отверстие во внутренней панели двери.
Отсоединив колодку проводов, снимаем замок в сборе с электроприводом.
При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).
Устанавливаем замок передней двери в обратной последовательности.
Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).
Головкой «на 10» отворачиваем две гайки крепления наружной ручки.
Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.
На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…
…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…
…и вынимаем его из отверстия.
С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.
Отверстие для переднего крепления основания ручки.
Снимаем ручку с тягой.
Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).
Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).
Отверткой сдвигаем скобу крепления цилиндрового механизма замка…
…и снимаем скобу.
Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.
Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.
Видео по теме “Снятие замка и наружной ручки передней двери Рено Логан, Сандеро”
Как снять наружную ручку Renault logan
Меган2 устранение заедания наружной ручки двери
Как снять ручку передней и задней двери рено меган 3 2014 г.в
Положения ключа зажигания Logan
Выключатель зажигания Renault Logan установлен в правом нижнем углу рулевой колонки. Он имеет следующие положения:
- S — отключен противоугонной системой, блокирующей руль. В этом случае противоугонная система срабатывает при извлечении ключа из сиденья. Чтобы активировать блокировку рулевого управления, просто поверните рулевое колесо влево или вправо до характерного щелчка. Разблокировка рулевого колеса — медленно поворачивая руль из стороны в сторону, вставив ключ в переключатель в положение А.
- А — для разблокировки руля, а также для работы дополнительного оборудования. Ключ находится в замке, что сопровождается включением звукового сигнала, внешнего освещения, мультимедийного комплекса и мигания дальнего света.
- M — в этом положении напряжение подается на систему запуска двигателя, приборы и все электрические цепи. Ключ в розетке.
- D — ключ принудительно удерживается в указанном положении. После отпускания он автоматически возвращается в положение M даже в сиденье. Это связано с сжимающей силой пружин. Положение D подает питание на зажигание и стартер.
4 — ключевые позиции
Во время движения Рено Логан категорически запрещается выключать зажигание и вынимать ключ из замка.
10.17.Замена выключателей панели приборов
Вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките заглушку гнезда для магнитолы… | 3. …и отсоедините от нее колодки жгута проводов и провод антенны или снимите автомагнитолу (в зависимости от комплектации). |
4. Подденьте отверткой… | 5. …и снимите центральную накладку, преодолев усилие фиксаторов. |
6. Сожмите фиксатор… | 7. …и отсоедините от выключателя колодку жгута проводов. |
8. Аналогично отсоедините колодки жгута проводов от остальных выключателей.
9. Сожмите фиксаторы и извлеките выключатель из центральной накладки. |
10. Аналогично снимите остальные выключатели.
11. Установите детали в порядке, обратном снятию.
| предыдущая страница10.17. Выключатели панели приборов | следующая страница 10.18. Автомобильная аудиосистема |
Выбираем электродвигатель отопителя
важно знать, что моторы печки для версий с кондиционером и без различаются формой и разъемом питания
Для версий с кондиционером используется печка с широким выводом
На модели с кондиционером разъем узкий, а на модели без него широкий. Практически нет разницы как в порядке замены детали, так и в ее расположении. Электродвигатель отопителя Renault-Logan расположен под передней панелью в районе центральной консоли. Добраться до него можно через пространство для ног переднего пассажира. Есть ряд производителей данного агрегата, но конструктивно их продукция, как правило, не отличается от оригинала.
Варианты без кондиционера комплектуются печами с узким подключением
