Снятие замка и наружной ручки передней двери Рено Логан, Сандеро

Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери (см.«Снятие обивки передней двери»).

Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом Torx Т-30 отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см.«Снятие замка и наружной ручки задней двери»). Устанавливаем замок передней двери в обратной последовательности. Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок. На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…

…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…

…и вынимаем его из отверстия. С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.

Отверстие для переднего крепления основания ручки.

Снимаем ручку с тягой. Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей). Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери. Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Как снять ручки двери рено сандеро

Снятие замка и наружной ручки передней двери Renault Logan, Sandero

Работу проводим при замене замка и наружной ручки.

Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.

Снимаем обивку двери (см. «Снятие обивки передней двери»).

Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.
Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом Torx Т-30 отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отсоединив колодку проводов, снимаем замок в сборе с электроприводом.
При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).

Устанавливаем замок передней двери в обратной последовательности.

Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.
На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…

…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…

…и вынимаем его из отверстия.
С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.

Отверстие для переднего крепления основания ручки.

Снимаем ручку с тягой.
Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).

Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.
Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Видео по теме “Снятие замка и наружной ручки передней двери Рено Логан, Сандеро”

Как снять наружную ручку Renault logan

Меган2 устранение заедания наружной ручки двери

Как снять ручку передней и задней двери рено меган 3 2014 г.в

Цилиндр замка передней двери

Есть и трудности при установке замка, дверную ручку придется снимать. Снять легко, а вот поставить обратно, да еще и надеть S-образную тягу проблематично. У меня на это уходило 1,5 часа, пока не догадался снять ручку.

А по части приложить некоторые мозговые и физические усилия-естественно,это посложнее вазовской конструкции. Мне,например,пришлось замки с фабии и демонтировать,и разбирать-собирать,ничего,справился.

Не сказал. Внешне как один в один, только и прикрутил, смотрю и думаю как тогда тягу надеть.

И пришлось менять шток. Может ЛШ показалось что можно и так и так, но это далеко не. Даже и сам также и думал ранее.

Только я теперь крепко запомнил, если только кто пытается открыть дверь раньше меня с пульта, говорю всегда “Не трогай”. В третий раз разбираю, первые два на Вектре, и в третий на Логане.

Если и в четвертый раз произойдет, руки отрублю. Покупаем “Активатор замка крышки багажника и дверей Asam-sa аналог ” 2. Покупаем “Ручка замена замка передней двери рено сандеро наружная Asam-Sa аналог ” 3. Разбираем дверь, снимаем ручку двери, снимаем замок, меняем двигатели при этом переставляя шток двигателя со старого движка на новый. Собираем все в обратном порядке, мовиля все, что можно в принципе замовилить.: Ничего не упустил?

Конечно попробовать можно, сняв только карту двери и не снимая замок, хотя я честно говоря не понимаю как делать дефектовку не снимая замка с двери?

Ремонт и замена замка в двери Рено Сандеро, Логан, Лада Ларгус

Сколько раз говорил-один хрен торопятся,слава богу пока без последствий. Надо конкретных вливаний сделать,пока не случилось нечто похожее с замком. А вобще, р-мелочи,если на разъезды после разбора уйдет много времени,я сам предпочитаю по принципу “пусть лучше останется,чем не хватит”,причем во всем,от хлеба и водки до всяких железок.

Еще была причина: Пришлось и ее сделать. Вообщем замок двери ремонтонепригоден. Вынимаем из направляющей уплотнитель стекла. Выводим направляющую через технологическое отверстие во внутренней панели двери… …и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка. Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь замена замка передней двери рено сандеро …и снимаем тягу с кнопкой.

Ключом Torx Т отворачиваем три винта крепления замка… …и выводим замок через технологическое отверстие во внутренней панели двери. Отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка.

Эти замена замка передней двери рено сандеро аналогичны соответствующим операциям, показанным на замке задней двери см. Устанавливаем замок передней двери в обратной последовательности.

Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка см.

Неисправности автоматического открытия

Достаточно часто замок багажника «француза» Рено Логан ломается, и из строя выходит так называемый электропривод. Заменить неисправный элемент можно самостоятельно, зная правильный артикул, или на СТО. Владельцы модели нередко пытаются установить аналог от машин «Лада», которые стоят на тридцать пять-сорок процентов дешевле. Однако подобное не рекомендуют делать фирменные сервисные центры, лучше приобрести оригинальный замок багажника, у которого имеется свой артикул. Применение в замене деталей не оригинального производства, достаточно часто становится причиной снижения ресурса и длительности срок работы.

Направление всей работы электропривода следует учитывать при монтаже, когда происходит замена замка. Провод, который идет к приборной панели от багажника устанавливается после. Через реле он получает питание. Заканчивается монтаж электропривода подключением кнопки, а также предназначенного для сигнализации отдельного вывода.

Автоматически открытие багажника будет осуществляться в том случае, если все правила при монтаже будут соблюдены.

Снятие ручки двери рено логан

Пожалуй расскажу вам про еще одну мелочь из разряда «просто потому-что хотелось».

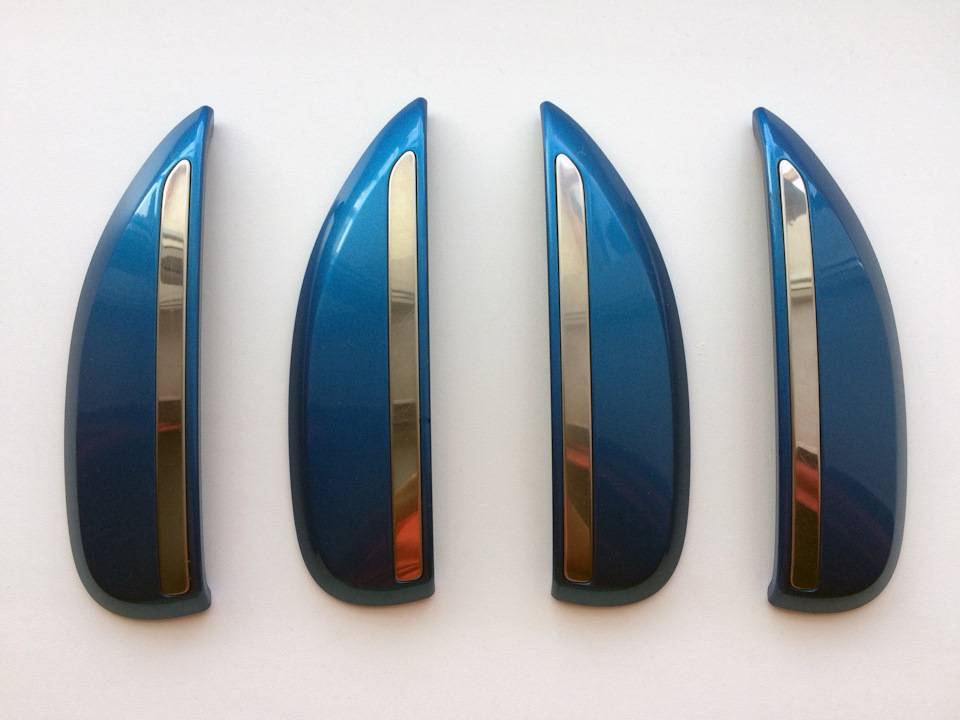

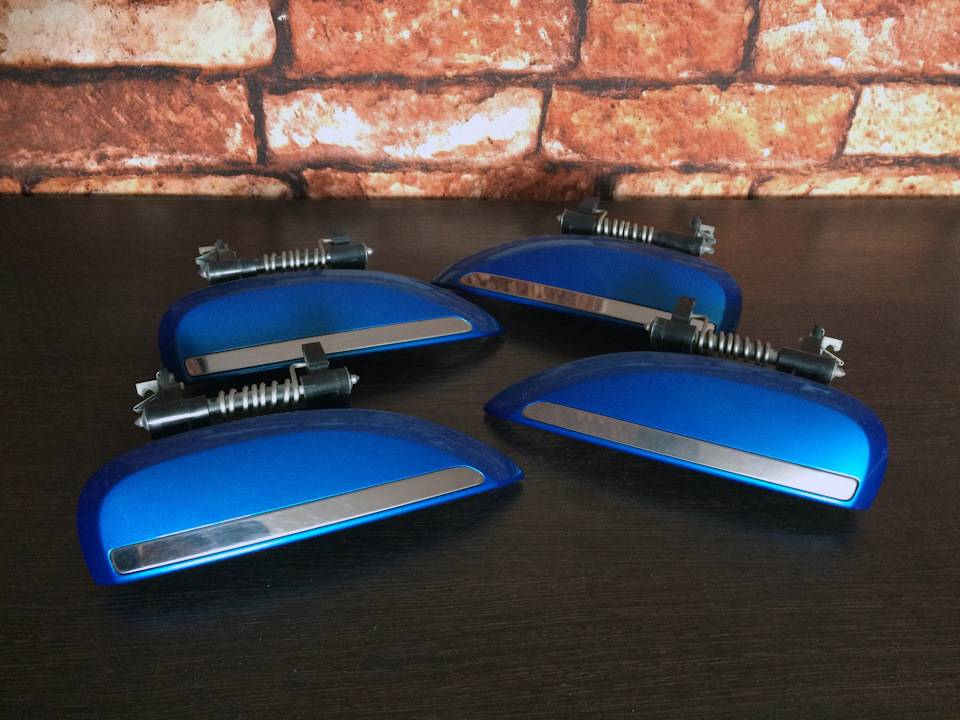

Вслед за салонные ручками открывания двери решил приобрести и наружные. Недолгие поиски на нужных сайтах и вот я обладатель наружных ручек открывания двери в цвет кузова. Правда сначала искал без хромированной полоски, как на Сандеро, но, к сожалению, ничего адекватного за нормальные деньги не нашлось.

Снимать карты дверей и париться с заменой всей конструкции не хотел, так что просто перекинул сами накладки. На первый взгляд это тот еще геморрой, но на деле все оказалось куда проще. Смотрим на фото ниже.

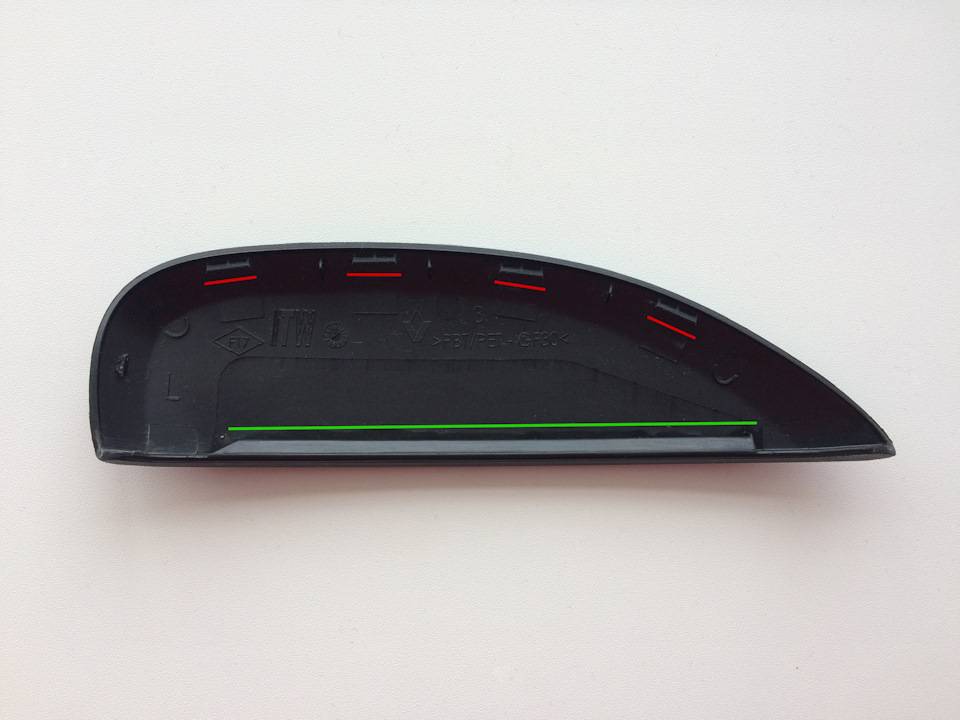

Красным отмечены фиксаторы, которые нужно отстегнуть

Немного приоткрываем дверь и с образовавшегося просвета между дверью и накладкой начинаем осторожно снимать. Требуется приложить значительное усилие (но без фанатизма), перпендикулярное плоскости накладки, так как сидит она довольно туго

Достаточно освободить первые два фиксатора и дальше все пойдет как по маслу. Как закончите, вынимаем накладку из нижнего паза (отмечен зеленым). Готово, вы восхитительны и можете гордиться собой.

Ах да, процедуру снятия лучше производить в теплую погоду не ниже 10 градусов и только руками, без инструмента, дабы ничего не повредить.

На замену всех ручек таким методом ушло около пяти минут. Ничего страшного в этом нет.

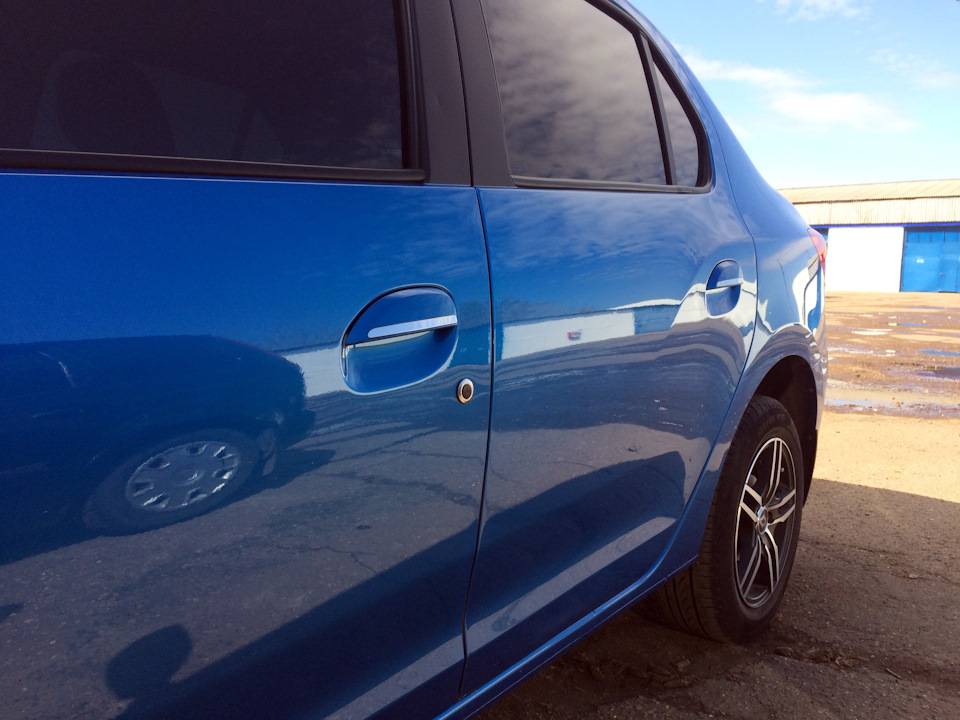

Итак, об итоговом результате. Вы можете смеяться, но эффект от подобной мелочи весьма ощутим. Общеизвестно, что некрашеные ручки — черта бомж-комплектации на любой машине. Не то, что бы я стеснялся этого (и ведь у меня не Акцесс), этот момент ныне замаскирован. И да — крашенные ручки выглядят гораздо лучше.

P.S. Да, можно было бы просто покрасить имеющиеся накладки, но за это в нашем городе попросили большую сумму, чем я отдал за покупку. К тому же не факт, что покрашенное не облупится через год.

Стоимость, руб:1. Наружные ручки открывания двери (4 шт.) — 2000

Вам потребуются: все инструменты, необходимые для снятия обивки задней двери, и ключ «на 10».

1. Поднимите стекло и снимите обивку задней двери (см. «Снятие и установка обивки задней двери» ).

2. Отверните две гайки крепления наружной ручки.

3. . приподняв клавишу ручки.

4. . извлеките ручку из гнезда в двери.

5. . повернув ручку на 90°, отсоедините от ее рычага тягу привода замка и снимите ручку.

6. Установите наружную ручку задней двери и все снятые детали в порядке, обратном снятию.

Снятие замка и наружной ручки задней двери Renault Logan, Sandero

Работу проводим при замене замка и наружной ручки двери.

Для снятия замка задней двери снимаем обивку двери и нижнюю направляющую стекла.

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом Torx Т-30 отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка. Аналогично отсоединяем от замка тягу внутренней ручки.

Устанавливаем замок задней двери в обратной последовательности.

Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку. Устанавливаем наружную ручку задней двери в обратной последовательности.

Наружная ручка задней двери на автомобилях Сандеро и Сандеро Степвей снимается аналогично наружной ручке передней двери этих автомобилей (см. «Снятие замка и наружной ручки передней двери»).

Видео по теме «Снятие замка и наружной ручки задней двери Рено Логан, Сандеро»

Как снять наружную ручку Renault logan

Разборка двери Dacia (Renault) Logan

Обшивка задней двери снятие, установка. Рено Логан, Сандеро, Дастер, Лада Ларгус. | Видеолекция#2.

Двери, центральный замок, стеклоподъемники Renault Logan, Sandero

Двери, центральный замок

Водительская дверь:

1 – кнопка блокировки замка двери;

3 – внутренняя ручка

При нажатии на нижнюю часть клавиши замки всех дверей отпираются. Замок передней двери можно заблокировать, утопив кнопку блокировки замка двери.

Блокировать и разблокировать замок передней двери можно только, когда дверь закрыта.

Задняя дверь:

1 – кнопка блокировки замка двери;

2 – внутренняя ручка;

4 – ручка стеклоподъемника

Замок задней двери можно заблокировать, утопив кнопку блокировки замка, как на открытой, так и на закрытой двери.

В задних дверях предусмотрена дополнительная блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей.

Для этого на торцах задних дверей (над замками) расположены рычаги дополнительной блокировки замков.

Для блокировки внутренней ручки задней двери перемещаем рычаг в сторону наружной панели двери. В этом случае заднюю дверь можно открыть только снаружи при поднятой кнопке блокировки замка.

Для отключения блокировки возвращаем рычаг в прежнее положение.

Для разблокировки замка двери багажного отделения (Sandero, Sandero Stepway)…

…поворачиваем ключ в замке против часовой стрелки.

Нажав на кнопку замка…

…поднимаем дверь багажного отделения.

Стеклоподъемники дверей

Автомобиль комплектуется электростеклоподъемниками передних дверей и механическими стеклоподъемниками задних дверей. В вариантном исполнении на него могут быть установлены электростеклоподъемники задних дверей.

Видео по теме “Двери, центральный замок Рено Логан, Сандеро”

Регулировка замков дверей

Регулировка замков дверей необходима, если двери открываются и закрываются слишком туго или наоборот, если они недостаточно плотно закрываются и задняя кромка двери выступает за наружные элементы кузова. Следует учитывать, что такие неисправности могут быть связаны не только с неправильной регулировкой замка двери, но и другими причинами: люфт петель двери из-за износа, деформация петель, деформация самой двери и даже всего кузова. Для уточнения причин, необходимо снять фиксатор замка.

Замечание

Работа выполняется аналогично на передних и задних дверях.

Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Помечаем положение фиксатора замка передней двери для возможности возврата к первоначальным установкам.

4. Плотно прикрываем дверь и проверяем зазоры по ее периметру. Если дверь «просела», пробуем приподнять ее заднюю часть. Если дверь удается перемещать вверх — петли изношены. Перекос двери в проеме вызван либо деформацией каркаса самой двери либо деформацией силовых элементов кузова. В любом случае требуется кузовной ремонт (возможно, для устранения неисправности придется обратиться на специализированную станцию технического обслуживания).

5. Если закрытая дверь в проеме расположена ровно, зазоры по ее периметру равномерные, устанавливаем фиксатор замка на место и заворачиваем его, не затягивая окончательно.

6. Прикладывая усилие, перемещаем фиксатор вправо-влево и вверх-вниз, добиваясь легкого и плотного закрывания двери.

7. По окончании регулировки затягиваем винты крепления фиксатора замка предписанным моментом.

Руководство по обслуживанию и ремонту Рено Дастер

Мастика и герметик

Как снять обшивку передней двери рено логан

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

1. После демонтажа облицовки вынимается нижняя направляющая стекла.
2. Отсоединяются 4 лепестка оси промежуточного рычага.
3. Отключается рычаг с тягами в сборе.
4. Вынимается держатель внутренней ручки и блокиратор замка.
5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Снятие замка и наружной ручки передней двери Renault Logan, Sandero

Работу проводим при замене замка и наружной ручки.

Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.

Снимаем обивку двери (см. «Снятие обивки передней двери»).

Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом Torx Т-30 отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).

Устанавливаем замок передней двери в обратной последовательности.

Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок. На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…

…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…

…и вынимаем его из отверстия. С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.

Отверстие для переднего крепления основания ручки.

Снимаем ручку с тягой. Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).

Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери. Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Видео по теме «Снятие замка и наружной ручки передней двери Рено Логан, Сандеро»

Источник статьи: http://carmanuals.ru/renault-logan-sandero/snyatie-zamka-i-naruzhnoy-ruchki-peredney-dveri

Снятие замка и наружной ручки задней двери Рено Логан

Снятие замка и наружной ручки задней двери Рено Логан

Работу проводим при замене замка и наружной ручки двери. Для снятия замка задней двери снимаем обивку двери (см. «Снятие обивки задней двери Рено Логан») и нижнюю направляющую стекла (см. «Снятие стекла задней двери Рено Логан»).

Сжимаем четыре лепестка оси промежуточного рычага…

…и снимаем рычаг с тягами в сборе.

Вынимаем из держателей тягу внутренней ручки и тягу блокировки замка.

Повернув фиксатор, отсоединяем от замка тягу наружной ручки.

Ключом «Torx Т-30» отворачиваем три винта крепления замка.

Вынимаем замок с электроприводом в сборе через технологическое отверстие во внутренней панели двери.

Отжав фиксатор колодки проводов, отсоединяем колодку от электропривода замка и снимаем замок в сборе с электроприводом.

Ключом «на 8» отворачиваем саморез крепления электропривода.

Поворачиваем электропривод так, чтобы выступ на штоке 2 привода попал в прорезь 1 на рычаге замка…

…и снимаем электропривод.

Поворачиваем пластмассовый фиксатор, освобождая тягу блокировки…

…и отсоединяем тягу от рычага замка.

Аналогично отсоединяем от замка тягу внутренней ручки. Устанавливаем замок задней двери в обратной последовательности. Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка (см. выше).

Накидным ключом «на 10» отворачиваем две гайки крепления наружной ручки к задней двери…

…и снимаем наружную ручку.

Устанавливаем наружную ручку задней двери в обратной последовательности.

Как снять обшивку задней двери на Renault Logan

Снятие замка и наружной ручки передней двери

Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери (см. «Снятие обивки передней двери Рено Логан»).

Ключом «Torx Т-30» отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.

Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом «Torx Т-30» отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отверткой поддеваем фиксатор колодки проводов…

…и, отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери Рено Логан»). Устанавливаем замок передней двери в обратной последовательности. Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.

Устанавливаем наружную ручку двери в обратной последовательности. Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.

Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Замок передней двери с электроприводом блокировки, наружной и внутренней ручками

Источник статьи: http://www.renault-logan.dv13.ru/remont-avtomobilya/kuzov/snyatie-zamka-i-naruzhnoj-ruchki-perednej-dveri/
