Коробка передач на Рено Логан

Типы коробок передач в Рено Логан

Французский производитель предусмотрел несколько вариантов КПП, отличающихся надежностью и простой применения. За время производства на Renault Logan устанавливались (или монтируются сегодня) следующие типы трансмиссий:

  • Классическая «механика» с пятью ступенями.
  • Автоматическая КПП с гидротрансформатором.
  • Роботизированная «коробка» (с 2004 года).

Механическая коробка передач (МКПП) Рено Логан выпускается в двух вариантах JH1 и JH Число ступеней — 5. Несмотря на разные обозначения обе «механики» имеют почти идентичную конструкцию. Разница только в объемах картера сцепного механизма. Масло в МКПП заливается на заводе и не требует периодической замены.

Приводная часть устройства состоит из следующих узлов:

  • Селектор переключения скоростей (установлен на шаровой опоре).
  • Приводная тяга управления «коробки».
  • Картер КПП.
  • Кулиса.

Основная передача выполнена в виде пары шестеренок цилиндрической формы, выбранных с учетом показателей шума. Момент вращения передается от главной шестеренки к дифференциалу, а далее — на передние колеса.

Сейчас читают: Рено Логан коробка передач: устройство и схема преключения | Новый Logan

В процессе эксплуатации Рено Логан с МКПП возможны следующие поломки:

  • Проблемы с включением скорости или сложность возврата селектора в нейтральную позицию. Причиной может быть нарушение целостности вилки выбора скоростей, дефицита масла или заклинивание шестерней вала. В каждой из ситуаций не обойтись без капитального ремонта КПП.
  • В процессе движения ручка переключения выскакивает из установленной позиции. Вероятные причины — износ шестеренок или вилки. При наличии таких проблем также не обойтись без капремонта.
  • Появились странные звуки в процессе движения в области «коробки». Причиной проблемы может быть износ валов или подшипников, появление сколов между зубцами шестеренки.

Преимущества — простая конструкция, низкая себестоимость производства и надежность. Также в устройстве предусмотрены специальные системы блокировки гидротрансформатора и ручки селектора.

В АКПП установлен теплообменник, предназначенный для снижения температуры масла. Это вызвано риском перегрева гидравлического блока (особенно в летний период).

Имеется в коробке-автомат Рено Логан и ряд проблем, которые иногда проявляют себя в процессе эксплуатации:

  • Аварийный сброс на третью скорость.
  • Сложности при холодном переключении.
  • Появление ошибок на ЭБУ.
  • Удары при переводе селектора на другую передачу.
  • Низкое качество сальников, из-за которых периодических возникает течь масла.

Сейчас читают: Устройство передней подвески Рено Логан

Роботизированная КПП устанавливается на Reno Logan, начиная с 2014 года. Причиной перехода стали проблемы, связанные с прошлой версией автоматической «коробки». Особенность «робота» заключается в простоте и понятности конструкции. По сути, это такая же «механика», но с прикрепленным к ней управляющим блоком, серво- и гидроприводом.

Средний расход топлива ниже, чем в АКПП с гидротрансформатором на 10-15%. При желании автомобиль переводится в ручное управление.

Единственный недостаток, на который жалуются автолюбители — наличие рывков в процессе переключения скоростей.

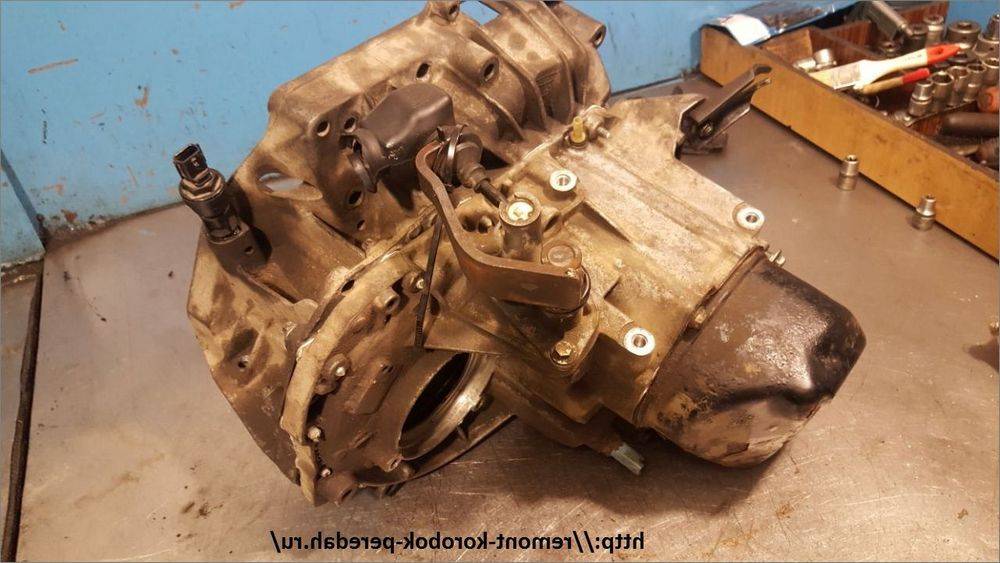

Снятие КПП Renault Logan 1

Для этого понадобится снять минусовую клемму с аккумуляторной батареи.

В дальнейшем выполняются следующие операции:

  1. Выкручиваются крепёжные гайки подшипников передних колес.
  2. Приподнимается передняя часть автомобиля и устанавливается на упоры.
  3. Демонтируются колеса.
  4. Сливается масло с КПП Renault Logan 1 посредством выкручивания пробки в нижней части.
  5. Скручиваются крепежные гайки рулевых наконечников, которые в дальнейшем извлекаются из поворотных кулаков.
  6. Откручиваются гайки ступичных подшипников.
  7. Выкручиваются фиксирующие болты между поворотным кулаком и стойкой в количестве двух штук с левой, правой сторон. Далее кулаки вытягиваются.
  8. Для извлечения приводов со стороны механики, следует с правой стороны вытянуть со шлицов, а с левой – предварительно выкрутить три фиксирующих болта.
  9. На следующем этапе выводится трос из вилки сцепления. Для этого необходимо потянуть за груз на передней части троса.

    (ссылка на источник фото)

  10. Извлекается наконечник оболочки тросика сцепления из кронштейна на КПП.
  11. Демонтируется управляющая тяга коробки передач с предварительным нанесением метки ее расположения на штоке. При помощи ключа на тринадцать ослабляется болт затяжки хомута тяги. Она извлекается.

    (ссылка на источник фото)

  12. Отсоединяются питающие разъемы с датчика положения коленчатого вала, скорости, управляющей системы двигателя.

    (ссылка на источник фото)

  13. Ключом на десять выкручивается датчик положения коленчатого вала.
  14. При помощи плоской отвёртки выводится из зацепления датчик скорости.

    (ссылка на источник фото)

Продолжаем демонтаж коробки

Дальнейший ремонт механики Рено Логан 1 поколения включает в себя:

  1. Со штуцера картера МКПП Renault Logan 1 демонтируется шланг сапуна.
  2. Вытаскивается разъем выключателя фонаря заднего хода, отжав пластиковый фиксатор.
  3. Вытаскивается шлейф с проводами управляющей системы двигателя из держателя проводов кислородного датчика. Для этого понадобится отжать пластиковый фиксатор.

    (ссылка на источник фото)

  4. Далее выводится из кронштейна на коробке держатель жгута кислородного датчика посредством передвижения вверх. После этого расстегивается колодка, вынимается жгут.
  5. Следующим шагом станет демонтаж стартера Рено Логан первого поколения. Предварительно откручивается гайка управляющего контакта ключом на восемь для снятия провода с контактной ножки стартера.

    (ссылка на источник фото)

  6. Снимается контакт стартера, подключенный от аккумуляторной батареи. Для этого открутите фиксирующую гайку ключом на тринадцать.
  7. Остается выкрутить три крепежных болта между пусковым устройством и картером сцепления, используя торцевую головку на тринадцать, извлечь пусковое устройство.
  8. В салоне необходимо выкрутить фиксирующий болт между рулевым валом и рейкой.
  9. Ослабляются два крепежа между подрамником и кузовом с правой стороны, а с левой – полностью выкручиваются. Подрамник опускается вниз.
  10. Используя ключ на тринадцать, открутить фиксирующие болты минусовых проводов с картера МКПП Рено Логан 1 поколения.

    (ссылка на источник фото)

  11. Выкручиваются крепежи в количестве четырех штук между картером ДВС и сцепления.
  12. Устанавливаются регулируемые опоры под ДВС, КПП.
  13. Скручивается фиксирующая гайка между левой опорой ДВС и кронштейном, используя ключ на шестнадцать.
  14. Выкручивается фиксирующая гайка между блоком цилиндров и МКПП торцевой головкой на тринадцать. Она расположена выше посадочного места правого внутреннего ШРУСа.
  15. Далее выкручиваются три крепежных элемента между КПП и блоком цилиндров ключом на тринадцать.
  16. Аккуратно опускаются опоры ДВС до момента выхода шпильки кронштейна левой опоры из подушки.
  17. КПП Рено Логан первого поколения выводится из ступицы ведомого диска сцепления, снимается.

КПП Лада Ларгус: особенности

Механическая трансмиссия автомобиля Лада Ларгус представляет собой пятиступенчатую коробку переключения передач. Коробка эффективно передает крутящий момент от ДВС к ведущим передним колесам, при этом обеспечивая четкое и плавное включение выбранной передачи в соответствии со скоростным режимом.

Как уже было сказано выше, МКПП на Ларгус могут быть агрегатами с индексом JH3 и JR5. Модель пятиступенчатой механической коробки JHЗ устанавливается на автомобили Лалгус с двигателем К7М. Автомобили этой марки с другими силовыми установками оснащаются МКПП JR5.

Конструктивно эти коробки схожи, однако некоторые элементы выключения сцепления и механизмы переключения передач, а также конструкция для присоединения приводов ведущих колес, несколько отличаются.

Особенности МКПП версии JHЗ:

  • узлом включения и выключения сцепления КПП является муфта с подшипником, перемещаемая по направляющей втулке вилкой, на которую воздействует трос, соединенный с педалью сцепления;
  • управление КПП происходит с помощью жесткой тяги;
  • передаточные числа между первичным и вторичным валами отличны от передаточных чисел коробки JR5 (передачи: I-3,72 II-2,04 III-1,39 IV-1,02 V-0,79 заднего хода-3,54 главная-4,21).

Отличительные особенности МКПП версии JR5:

  • узлом включения и выключения сцепления КПП является гидравлический рабочий цилиндр, совмещенный с подшипником выключения сцепления и посредством трубопровода имеющий связь с главным цилиндром, на шток которого оказывает воздействие педаль сцепления;
  • управление КПП происходит посредством двух гибких тросов;
  • передаточные числа между первичным и вторичным валами отличатся от передаточных чисел коробки JHЗ (передачи: I-3,73 II-2,05 III-1,32 IV-0,97 V-0,82 заднего хода-3,55 главная-3,73).

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места

Этот признак ошибочно принимают за рывки муфты.

Нельзя после установки вилки поворачивать её в вертикальной плоскости, так как она не имеет дополнительных фиксаторов и может легко выйти из зацепления с пазами.

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

  • корзина прочно соединена с маховиком, имеет штампованный кожух;
  • ведомый диск зажат в пружинах корзины;
  • подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Замена сцепления Renault Logan обязательно проводится при капитальном ремонте трансмиссии.

Рено Логан замена сцепления. Можно ли справиться самостоятельно? Руководство к действию и особенности конструкции.

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами.

Сцепление Рено Логан

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

  • Шум или механический треск при включении или замене передачи.
  • Рывки при движении или попытке тронуться с места.
  • Пробуксовка сцепления.
  • Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

  1. Ключ «на 11», а лучше, если это будет торцевая головка.
  2. Отвертки – плоская и крестообразная.
  3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

МКПП Renault Logan

Самостоятельная диагностика без наличия специального оборудования не всегда эффективна. Порой, дефект «находится» гораздо глубже, внутри корпуса коробки.

Важно не упустить момент поломки и оперативно обратится в СТО за помощью к специалистам. Все же характер поломок механики проще автомата, вариатора

МеханизмПризнаки
Передача не включается при нажатии кулисыПричина в недостаточном уровне масла. Когда смазка не омывает вал привода в полном объеме. Реже встречается растяжение тросового привода при длительной его эксплуатации без проведения промежуточной профилактики
Вблизи машины слышен запах гариНедостаточное количество масла, повышенная рабочая температура, вследствие чего прикипают трущиеся поверхности. Ряд европейских автопроизводителей устанавливают радиаторы – охладители на аналогии с автоматическим типом для предотвращения перегревов. Однако это не всегда помогает
При движении на нейтральной передаче слышен шум, гул, вибрацииТрансмиссия нуждается в демонтаже, разборе, дефектовке. На основании результатов диагностики мастер принимает решение о целесообразности дальнейшего использования агрегата. Износ роликовых подшипников — частая причина появления шума
Выработка на фиксаторах — причина выбивания скоростейРеже констатируют износ ведущей шестерни, приводного вала
Заклинивание муфты сцепленияДиск сцепления не отсоединяется от маховика при нажатии на педаль тормоза. Чтобы дать окончательное заключение необходимо провести диагностику, разобрать на составные элементы. Растяжение троса – также одна из причин заклинивания
Металлический скрежет, вибрацияПричина в не отрегулированном сцеплении, чрезмерном износе фрикционов, синхронизаторов
Постоянный гул при движении на автомобилеВыход из строя роликовых подшипников – наиболее вероятная причина стороннего шума
РазгерметизацияУтечка трансмиссионного масла приводит к снижению уровня смазки, повышению рабочей температуры, заклиниванию рабочей поверхности, трущихся деталей
«Check Engine»На приборной панели сигнализирует индикатор «Check Engine»

Для проверки уровня масла выкрутите заливную пробку на корпусе КПП. Уровень достаточный, если смазка начинает вытекать. В противном случае восполняем недостающее количество.

Игнорировать сигналы приборной панели не нужно. Неисправности требуют оперативного вмешательства со стороны мастера СТО. Для расшифровки используйте портативный диагностический сканер.

Большинство современных автомобилей оснащены цифровыми датчиками, которые в режиме онлайн отслеживают техническое состояние того или иного агрегата. Текущая информация выводится на дисплей приборной панели.

Как только загорелась лампа обязательно заглушите мотор, проверьте уровень масла, следы разгерметизации, механические повреждения.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.

2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Мой аккаунт

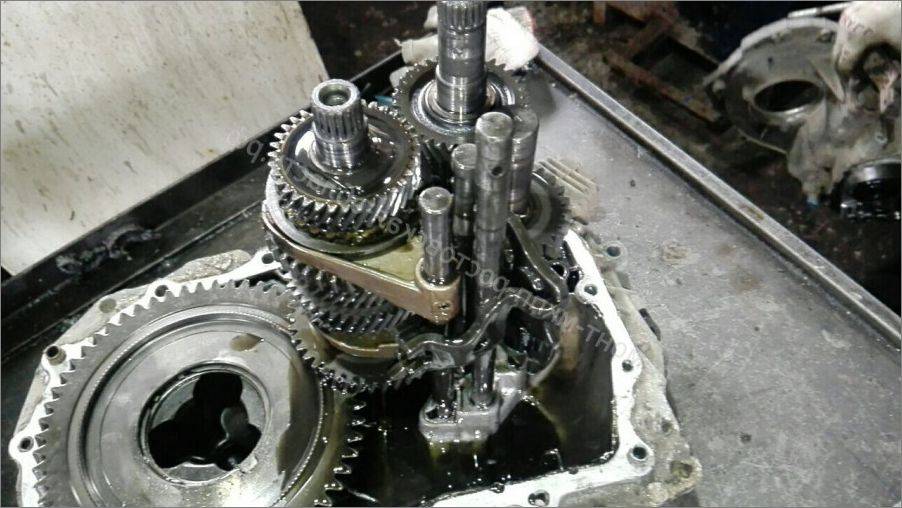

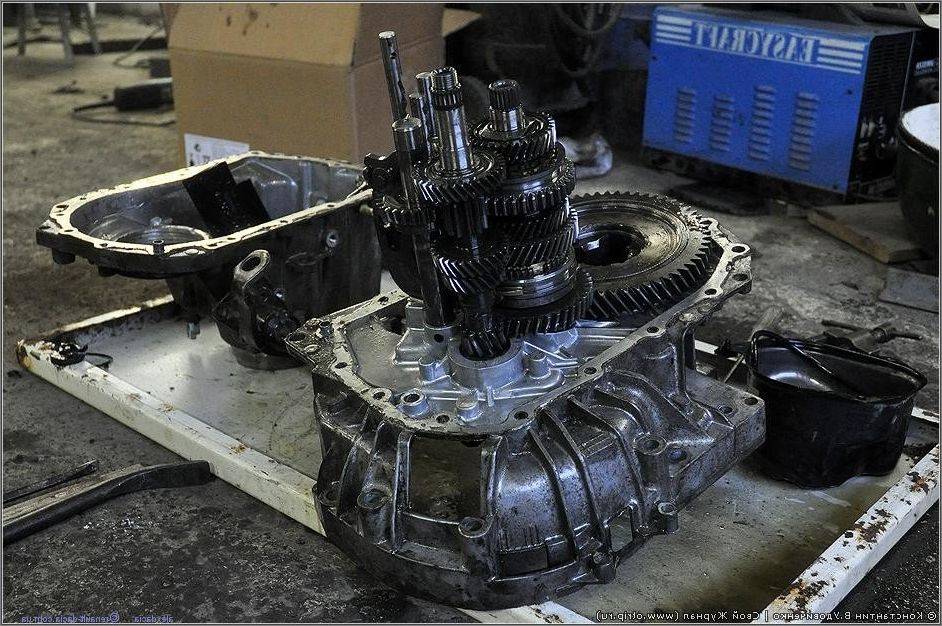

Основные неисправности это забитые зубья, износ подшипников дифференциала, износ вилок, износ синхронизаторов. Распространенная неисправность течь масла через сальник и езда из за этого с пониженным уровнем масла. Если доездиться до того что масло вообще кончится можно уже не заморачиваться с ремонтом. Дешевле купить на разборке. Нередко можно встретить сильно сбитые зубья шестерни задней передачи: Сальник привода при разборке повреждается, поэтому его в любом случае менять.

Video: ремонт коробки передач на рено логан

Сальник первичного вала запрессован в направляющую выжимного подшипника, туда же запресован подшипник первичного вала. Поэтому заменяется узел целиком, к тому же на старых кпп обычно направляющая имеет глубокие канавки от износа: Подшипники дифференциала при большом пробеге лучше заменить не зависимо от их состояния.

При установке дифференциала могут возникнуть трудности. По нормальному нужно использовать пресс. Но можно обойтись и без него.

Как распознать неисправность?

Сначала запрессовываем нанося удары, например резиновым молотком для рихтовки кузова, или аккуратно через выколотку, пока дифференциал не сядет, дойдя до пружинного кольца. Чтобы одеть стопорное кольцо нужно еще немного осадить, но дальше стучать бесполезно.

Поэтому немного сжимаем с одной стороны большими тисками, сжатие будет идти только с одной стороны, но обычно этого хватает, чтобы стопор вошел в паз. На заводе для герметизации коробки применяют анаэробный клей герметик. В случае если такого нет, можно использовать обычный. Кулиса представляет собой ручку коробки передач. С ее помощью обеспечивается выбор скорости Рено.

Необходимость ремонта кулисы возникает, если стали отмечаться повышенные вибрации при смене скоростей. В данном случае необходимо осмотреть состояние шаровой опоры. Чтобы демонтировать кулису необходимо отсоединить систему отвода отработанных газов, тягу привода управления, снять чехол. После этого обеспечивается свободный доступ к механизму.

Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом. Специально для этого необходимо демонтировать имеющийся кожух.

Коробка передач является частью трансмиссии автомобилей. Несколько дельных советов помогут вам избежать ремонта кпп Рено Логан: Своевременно меняйте масло в коробке переключения передач, именно она является движущей силой любой трансмиссии.

Но при замене масла в кпп требуется тщательно подобрать его, в ином случае вы нанесёте ещё больший вред.

Переключайте передачи согласно ограничениям максимальной и минимальной скорости, которая привязана к каждой ступени передач. На первой передаче это значение — до двадцати километров в час, на второй — до сорока, на третей — до шестидесяти, на четвёртой — до восьмидесяти, пятая — после восьмидесяти.

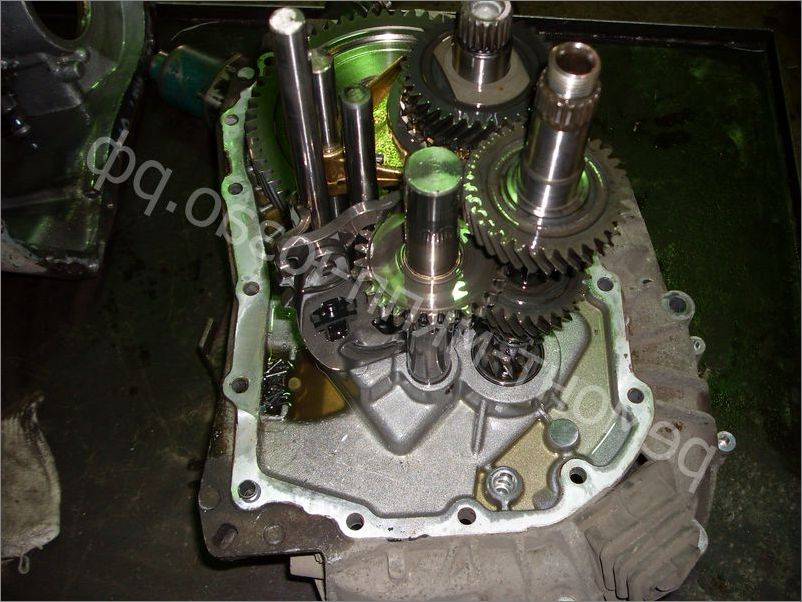

Переборка КПП JH3 005

https://youtube.com/watch?v=cZ7DRjEjXDk

Зимой не забывайте переключать передачу на нейтральную. Демонтируйте ЭБУ, а далее — монтажные блоки слева и справа. Послабляйте протяжку хомута, удерживающего тягу управления коробки.

При этом отмечайте взаимную позицию рычага и тяги в этом случае упрощается обратная сборка. Сдвигайте хомут по тяге и разделяйте последнюю с рычагом.

Надавливайте на крепеж колодки датчика скорости отверткой или острым предметом, после чего отбрасывайте жгут проводов. Берите отвертку и поддевайте с ее помощью крепеж колодки с проводами, по которым подается питание к выключателю лампы задней скорости. Доставайте моторный жгут, после чего убирайте его влево или вправо чтобы не мешал дальнейшему снятию.

Скручивайте пару крепежных болтов датчика ВМТ, закрепленного на картере, после чего отводите устройство. Отжимайте колодочный крепеж датчика контроля кислорода, а далее — отделяйте колодку с фиксатора. Доставайте из держателя трубку сапуна КПП. Скручивайте крепежные болты суппортов на передних тормозных узлах.
