Демонтаж и замена стартера Renault Duster

Расположение, крепление

Some Title Here

При этом шестерня привода должна выдвинуться. Затем откручивается гайка размером 8, и провод отсоединяется от контакта, отвечающего за срабатывание втягивающего реле. Следующий шаг — раскручивание двух болтов, которые крепят стартер по одному вверху и внизу.

Теперь есть возможность снятия стартера с авто и проверки на пригодность — о том, как это сделать будет сказано ниже. Как снять стартер с двигателя объемом 2,0?

Электростартер такого двигателя соединен с картером сцепления иначе, чем это происходит у двигателя 1,6.

Стартёр не работает. В чём причина? Полезный совет от автоэлектрика.

В первую очередь, он установлен не на двух, а на трех болтах перед их снятием необходимо снять защиту. При их откручивании стоит учесть, что 2 лучше снять сверху, а 1 — снизу.

Детали и расходники:

Ещё снизу откручивается контактная группа, включающая в себя контакт стартера и управляющий провод реле включения. При появлении характерных признаков в этой проблеме придётся разобраться.

Стартер не срабатывает при повороте ключа. Стартер не отключается после запуска двигателя. Стартер крутит, но коленвал не проворачивается.

Стартер Рено Дастер (снятие и проверка неисправностей)

Если Рено Дастер не заводится стартер крутит, но мотор не запускается , проверьте топливную и электрическую системы автомобиля. Посторонний шум и скрежет при срабатывании стартера. Когда на Рено Дастер не крутит стартер Если не срабатывает стартер, попробуйте сделать следующее: Включить сигнал или фары, чтобы проверить состояние аккумулятора.

Что такое стартер

Стартер представляет собой электрический двигатель постоянного тока. Ротор установлен на подшипниках скольжения, не требующих пополнения запаса смазки. Предусмотрен планетарный редуктор для повышения крутящего момента. На передней части вала расположена подвижная муфта, управляемая электромагнитом. При повороте ключа в замке зажигания в положение запуска шестерня входит в зацепление с зубчатым венцом на маховике, прокручивая вал двигателя. После начала работы муфта размыкает кинематическую цепь, предотвращая разрушение стартера.

Какие функции выполняет

Стартер на Renault Duster предназначен для дистанционного запуска двигателя. Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха -40°С (при условии заправки синтетического масла и использовании заряженного аккумулятора).

Где расположен

Узел расположен на боковой части картера двигателя около кожуха маховика. Стартер прикреплен болтами и подключен к бортовой сети автомобиля. Корпус электрического прибора обеспечивает защиту внутренней полости от пыли и влаги.

Причины выхода из строя стартера на Рено Дастер и способы решения проблем

Процедура замены, установки стартера

Процесс замены стартера сравнительно прост. Нужно лишь заранее разобраться где находится деталь, как её демонтировать и подготовить все нужные для этого инструменты. Процесс снятия старого стартера включает следующие основные этапы:

• необходимо демонтировать воздухозаборник, а также резонатор – они находятся в одном кожухе, в сборе;
• далее при помощи головки «на 13» требуется отвернуть два болта – крепящих сам стартер;

далее требуется вынуть болты крепления – если они не выкручиваются, то следует воспользоваться WD-40 (за 15-30 минут она позволит удалить оксиды из места соединения);

• нижняя гайка крепления может быть откручена при помощи наконечника «на 8»;
• далее откручиваются контакты втягивающего реле;

откручивается ещё один болт крепления стартера – при помощи ключа «на 13».

После выполнения всех указанных выше манипуляций необходимо снять стартер. После чего после поможно оценить состояние шлицов бендикса. Визуально оценить состояние сложно, необходимо будет разобрать стартер.

Следует смазать контакты специальной смазкой, протянуть все соединения. При наличии проблем с бендиксом лучше всего заменить таковой заранее. Стоимость его обычно составляет не более нескольких тысяч рублей на данный автомобиль.

Рено Дастер: не крутит стартер

Одной из наиболее часто встречающихся причин неисправности стартера Рено Дастер можно назвать механическое повреждение шестерни механизма, которая служит для зацепления стартера с маховиком на двигателе. Также распространенными причинами неисправностей являются пробои в обмотках ротора или статора.

При диагностике в первую очередь необходимо проверить состояние стартера Рено Дастер. Зубчатое колесо механизма не должно иметь видимых повреждений в виде поломок зубьев и следов значительного износа. После визуальной оценки нужно подключить стартер автомобиля к аккумулятору. Делается это следующим образом: минус подключается на корпус, плюс – к управляющему контакту втягивающего реле. При запуске зубчатое колесо должно двигаться по валу ротора и возвращаться обратно при отсоединении контакта. После проведенных манипуляций следует одновременно с управляющим контактом от втягивающего реле подключить главный контакт стартера. При этом зубчатое колесо также должно выдвинуться, а сам стартер Рено Дастер должен начать производить вращение.

При возникновении проблемы, когда не крутит стартер Рено Дастер, необходимо проверить контакты, а также все массы на движке. Неисправности может быть связана с тем, что клемма неплотно закреплена на аккумуляторе. Автомобили с дизельным двигателем дергать буксиром не рекомендуется, так как это может привести к серьезной поломке. При возникновении неисправностей стартера Рено Дастер следует провести диагностику системы электродвигателя автомобиля. Работы, связанные со снятием и заменой стартера, могут быть проделаны самостоятельно или же для устранения неисправностей можно обратиться в специализированный сервис. При замене стартера Рено Дастер следует использовать только качественные детали от проверенного поставщика. Наша компания предлагает широкий выбор запчастей для Рено Дастер. Все запчасти имеют высокое качество и гарантии производителей.

Снятие и замена стартера Рено Дастер

Снятие стартера Рено Дастер может понадобиться при проведении ремонтных работ и работ по замене стартера при выходе устройства из строя. Также стартер снимается при необходимости снятия коробки передач. Все работы проводятся на смотровой яме или на эстакаде.

Снятие стартера Рено Дастер 1,6

• Открутить гайку механизма на 10 и произвести отсоединение провода от контактного провода стартера

• Снять гайку на 8, после чего отсоединить провод от контакта срабатывания с втягивающего реле

• Открутить болты, удерживающие стартер (2 шт., сверху и снизу)

• Снять стартер Рено Дастер

Снятие стартера Рено Дастер 2.0

• Стартер Рено Дастер в Рено 2.0 закреплен на 3-х болтах

• Все болты снимаются ключом на 13, два из них снимаются сверху, а один снизу

• Сам стартер снимается вниз

Одной из наиболее часто встречающихся причин неисправности стартера Рено Дастер можно назвать механическое повреждение шестерни механизма, которая служит для зацепления стартера с маховиком на двигателе. Также распространенными причинами неисправностей являются пробои в обмотках ротора или статора.

При диагностике в первую очередь необходимо проверить состояние стартера Рено Дастер. Зубчатое колесо механизма не должно иметь видимых повреждений в виде поломок зубьев и следов значительного износа. После визуальной оценки нужно подключить стартер автомобиля к аккумулятору. Делается это следующим образом: минус подключается на корпус, плюс — к управляющему контакту втягивающего реле. При запуске зубчатое колесо должно двигаться по валу ротора и возвращаться обратно при отсоединении контакта. После проведенных манипуляций следует одновременно с управляющим контактом от втягивающего реле подключить главный контакт стартера. При этом зубчатое колесо также должно выдвинуться, а сам стартер Рено Дастер должен начать производить вращение.

При возникновении проблемы, когда не крутит стартер Рено Дастер, необходимо проверить контакты, а также все массы на движке. Неисправности может быть связана с тем, что клемма неплотно закреплена на аккумуляторе. Автомобили с дизельным двигателем дергать буксиром не рекомендуется, так как это может привести к серьезной поломке. При возникновении неисправностей стартера Рено Дастер следует провести диагностику системы электродвигателя автомобиля. Работы, связанные со снятием и заменой стартера, могут быть проделаны самостоятельно или же для устранения неисправностей можно обратиться в специализированный сервис. При замене стартера Рено Дастер следует использовать только качественные детали от проверенного поставщика. Наша компания предлагает широкий выбор запчастей для Рено Дастер. Все запчасти имеют высокое качество и гарантии производителей.

https://youtube.com/watch?v=eGQWVK9SnTg

Процедура замены, установки стартера

Процесс замены стартера сравнительно прост. Нужно лишь заранее разобраться где находится деталь, как её демонтировать и подготовить все нужные для этого инструменты. Процесс снятия старого стартера включает следующие основные этапы:

• необходимо демонтировать воздухозаборник, а также резонатор – они находятся в одном кожухе, в сборе;
• далее при помощи головки «на 13» требуется отвернуть два болта – крепящих сам стартер;

далее требуется вынуть болты крепления – если они не выкручиваются, то следует воспользоваться WD-40 (за 15-30 минут она позволит удалить оксиды из места соединения);

• нижняя гайка крепления может быть откручена при помощи наконечника «на 8»;
• далее откручиваются контакты втягивающего реле;

откручивается ещё один болт крепления стартера – при помощи ключа «на 13».

После выполнения всех указанных выше манипуляций необходимо снять стартер. После чего после поможно оценить состояние шлицов бендикса. Визуально оценить состояние сложно, необходимо будет разобрать стартер.

Следует смазать контакты специальной смазкой, протянуть все соединения. При наличии проблем с бендиксом лучше всего заменить таковой заранее. Стоимость его обычно составляет не более нескольких тысяч рублей на данный автомобиль.

Как понять, что пора менять стартер

Демонтаж стартера

Почему не заводится бензиновый двигатель с автозапуска

Автоматический запуск у Рено Дастер реализуется дополнительной сигнализацией, для поддержки работы мотора требуется установка обходчика иммобилайзера. Владелец машины программирует алгоритм и время пуска двигателя. Допускается дистанционный старт силового агрегата нажатием на кнопку на пульте (при условии расположения внедорожника в радиусе действия передатчика сигналов), часть охранных комплексов поддерживает включение двигателя и дополнительных систем через приложение, установленное на сопряженном с сигнализацией смартфоне.

Диагностика неисправности

Для диагностики неисправности сигнализации необходимо:

• Выполнить дистанционный запуск двигателя, предварительно обеспечив требуемые условия (алгоритм программирования зависит от типа трансмиссии). Если при нажатии на кнопку мотор запустится, то требуется проверить настройки программы автоматического старта (например, пороговое значение температуры). Если силовой агрегат не заводится, то рекомендуется перепрограммировать время работы стартера. Если устранить неисправность не удается, то необходимо обратиться в сервисный центр для проверки компонентов сигнализации.
• Проверить настройки работы узлов охранного комплекса. Например, при неправильной регулировке работа мотора блокируется дополнительными реле, интегрированными в жгуты электропроводки. Поскольку электронные модули сигнализации и автомобиля работают совместно, то рекомендуется проверка узлов в специализированном сервисе. Сбрасывать регулировки сигнализации до заводских настроек не следует, поскольку возможна полная блокировка цепей зажигания и топливного насоса.

Читать еще: Как установить подлокотник на Рено Дастер видео

Возможные решения проблемы

Основные методы устранения неисправности:

• проверить работоспособность обходчика иммобилайзера;
• увеличить время работы стартера;
• проверить правильность алгоритма активации автоматического пуска (например, ошибки при установке программной нейтрали не позволят пустить мотор);
• убедиться в корректности программирования сигнализации.

• Все работы предусмотренные ТО 1 и ТО 2: заменить масло, масляный, воздушный и салонный фильтр. Поменять свечи зажигания.
• Замена ремня привода Рено Дастер. Для автомобилей с двигателями 1.6 и 2.0 (бензин) /1.5 (дизель) оригинал Renault ремень поликлиновый привода каталожный номер — 8200821816, а средняя цена составит 670 рублей. Как правило, при проведении ремонта меняют и натяжитель ремня приводного 117509654R. Цена 2700 рублей.
• Замена ремня ГРМ. Машины с двигателем 2.0 оснащаются ремнём ГРМ от Renault каталожный номер — 130C11551R, а средняя цена составит 4600 рублей. Для 1.6 ремень зубчатый с артикулом 8201069699 будет стоить 1300 рублей. Для дизельного агрегата 1.5 оригинальным будет ремень зубчатый 8200537033 – 3800 рублей. При проведении ремонтных работ чаще всего требуется замена ролика натяжения ремня ГРМ. Для двигателя 2.0 подходящими будут ролик зубчатого ремня передний 130775630R – 4630 рублей и ролик зубчатого ремня задний – 8200989169. Цена 2100 рублей.
• Замена масла в АКПП. Автомобили с двигателем F4R частично комплектовались автоматической коробкой передач модели DP0. Заводом-изготовителем рекомендуется заливать в автоматическую коробку передач рабочую жидкость ELF RENAULTMACTIC D4 SYN с артикулом Elf 194754. Цена 530 рублей.

Выполнить все процедуры предусмотренные регламентом первого ТО Дастера — замену масла, масляного, салонного и воздушного фильтра.

Снятие и проверка стартера двигателя K4M

Подготавливаем автомобиль для выполнения работы.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Отсоединяем минусовую клемму аккумулятора.

Вынимаем масломерный щуп

Снимаем защиту топливной рампы

Головкой на 10 откручиваем гайку

Снимаем наконечник провода с контактного болта тягового реле

Головкой на 8 откручиваем гайку

Снимаем наконечник провода с управляющего вывода тягового реле

Гайка закреплена на наконечнике провода

Головкой на 13 откручиваем верхний болт крепления стартера

Откручиваем нижний болт крепления стартера (показано снизу автомобиля).

Этот болт крепит также кронштейн держателя жгута проводов

Проверяем привод стартера

Отверткой проворачиваем шестерню привода. Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае привод необходимо заменить.

Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу.

Для проверки стартера соединяем проводами: плюсовой вывод аккумулятора с верхним контактным болтом 1 тягового реле, а минусовой с корпусом стартера.

Отверткой перемыкаем верхний контактный болт 1 и управляющий вывод 3 тягового реле.

При этом должны выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера.

Для проверки электродвигателя соединяем проводами плюсовой вывод аккумуляторной батареи с нижним контактным болтом 2 тягового реле, а минусовой вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться.

В противном случае электродвигатель неисправен.

Для проверки тягового реле соединяем проводами плюсовой вывод аккумулятора с управляющим выводом 3 тягового реле, а минусовой вывод — с корпусом стартера.

При этом шестерня привода должна выдвинуться.

Если этого не происходит тяговое реле неисправно.

Устанавливаем стартер в обратной последовательности.

При этом установочный штифт на картере сцепления должен войти в соответствующее отверстие передней крышки стартера.

Снятие и проверка стартера двигателя 2,0 литра Renault Duster

Стартер снимаем для ремонта или замены при выходе его из строя, а также при снятии коробки передач. Работу выполняем на смотровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. Снятие защиты силового агрегата). Снимаем воздухозаборник с резонатором в сборе (см. Снятие воздухозаборника и резонатора воздушного тракта). В моторном отсеке.

Головкой «на 13» отворачиваем два болта крепления стартера.

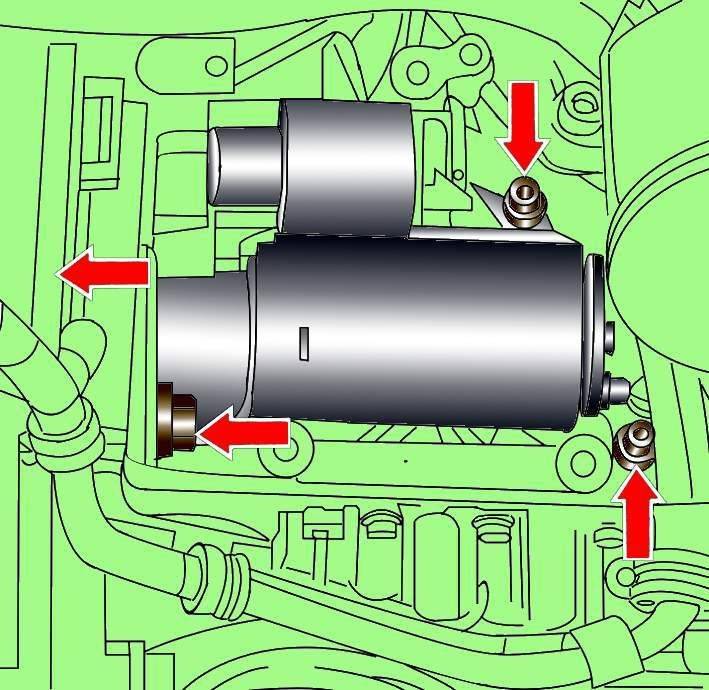

Расположение болтов крепления стартера (для наглядности показаны на снятой коробке передач): 1 – верхние болты (в моторном отсеке); 2 – нижний болт (снизу автомобиля). Снизу автомобиля…

…головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле. Гайка закреплена на наконечнике провода.

Снимаем наконечник провода с вывода реле.

Головкой «на 10» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Гайка закреплена на наконечнике провода.

Снимаем наконечник провода с контактного болта тягового реле.

Головкой «на 13» отворачиваем нижний болт крепления стартера.

Снимаем стартер. Для оценки исправности привода стартера.

Отверткой проворачиваем шестерню привода стартера. Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае привод нужно заменить.

Отверткой сдвигаем шестерню по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить. Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» – с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов. Не коснитесь отверткой «массы» в момент замыкания выводов.

При этом должны выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера. Для проверки электродвигателя.

Соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен. Для проверки тягового реле.

Соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно. При установке стартера вначале надеваем наконечники проводов на контактный болт и управляющий вывод тягового реле и наживляем гайки их крепления. Устанавливаем стартер на место и наживляем три болта его крепления.

Установочная втулка 1 в картере сцепления должна войти в отверстие 2 передней крышки стартера (для наглядности показано на снятой коробке передач). После этого окончательно затягиваем болты крепления стартера и гайки крепления наконечников проводов. Устанавливаем снятые детали в обратной последовательности.

Процедура снятия стартера на Дастере

Владелец автомобиля может произвести демонтаж устройства своими руками. Перед началом работ необходимо подготовить инструменты и установить машину на эстакаду или в гаражный бокс со смотровой ямой. Поскольку производитель рекомендует отключить аккумулятор от бортовой сети, то следует заранее найти код для снятия блокировки магнитолы (касается автомобилей с оригинальным мультимедийным центром).

Необходимые инструменты

Для выполнения работ потребуются:

• набор гаечных ключей и головок для 6-гранных болтов;
• отвертка с крестообразным жалом;
• набор головок типа Torx;
• металлическая щетка для удаления загрязнений с болтов;
• ветошь для протирки.

Инструкция по демонтажу

Для выполнения работ потребуется выполнить действия:

1. Поставить машину на ручной тормоз и открыть капот.
2. Отвернуть гайку крепления клеммы от отрицательного полюса батареи.
3. На машинах с мотором объемом 2 л потребуется отвернуть винты крепления экрана, расположенного под двигателем. Затем необходимо демонтировать воздушный канал и резонатор фильтра. На автомобилях с 1,6-литровым двигателем следует убрать защитный экран рампы подачи топлива и вынуть масляный щуп из направляющей трубки.
4. С помощью головки на 10 мм отвернуть гайку крепления клеммы на корпусе электромагнитной муфты реле. Если на резьбе имеется налет грязи и ржавчины, то посторонние отложения следует удалить щеткой, а затем нанести специальный раствор (например WD40) для снижения нагрузки при откручивании.
5. Снять наконечник с болта, а затем отвернуть гайку на 8 мм, удерживающую кабель для подачи управляющего сигнала на втягивающее реле. Гайка закреплена на клемме и удаляется вместе с проводом.
6. С помощью головки на 13 мм отвернуть верхний болт крепления стартера к картеру, а затем демонтировать нижнюю точку крепления (элемент одновременно фиксирует кронштейн держателя жгута электропроводки).
7. Аккуратно вытянуть корпус стартера из монтажного отверстия и вынуть изделие из моторного отсека для диагностики или ремонта.

На машинах с 2-литровым мотором электрический привод удерживается 3 болтами, дополнительное крепление можно отвернуть только снизу автомобиля. Рекомендуется выполнять работы по отсоединению проводов через полость, образующуюся после удаления защиты поддона.

По аналогичной методике производится снятие привода с машин, оборудованных 1,5-литровым дизелем (размеры головок болтов и гаек, а также схема подключения унифицированы).

Как снять стартер на рено дастер

Стартер автомобиля Renault Duster пред­ставляет собой четырехполюсный, четы­рехщеточный электродвигатель постоян­ного тока с возбуждением от постоянных магнитов, совмещенный с электромагнит­ным двухобмоточным тяговым реле.

Крыш­ки и корпус статора стянуты двумя болта­ми. В корпусе статора закреплены постоян­ные магниты.

Вращение от вала якоря электродвигателя передается шестерне привода через муфту свободного хода.

При повороте ключа в выключателе зажигания в положение «D» (пуск двига­теля) напряжение от аккумуляторной бата­реи подается на втягивающую и удерживаю­щую обмотки тягового реле, в результате рычаг привода перемещается, и шестерня стартера входит в зацепление с зубчатым ободом маховика двигателя.

Одновременно якорь тягового реле замыкает силовые кон­такты (в этот момент втягивающая обмотка выключается) и на электродвигатель старте­ра подается напряжение от аккумуляторной батареи.

Якорь стартера через муфту сво­бодного хода проворачивает коленчатый вал двигателя.

После пуска двигателя, когда час­тота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, предохраняя, стартер от высокой частоты вращения и повреждений.

Проверка детали двигателя Renault Duster

Оригинальный элемент

Количество и характеристики стартера зависят от типа двигателя:

• на двигателях К4М объемом 1,6 литра применялся комплект с артикулом 82006-65520;
• для дизеля используется агрегат 23300-3329Р мощностью 1,4 кВт;
• 82007-92969 мощностью 1,1 кВт устанавливается на 2-литровые бензиновые агрегаты F4R.

Трансмиссии отличаются мощностью и количеством зубьев на шестерне сцепления Bendix. Перед покупкой нового монтажного комплекта или ремонтного комплекта проверьте номер детали, установленной на заводе. Если сцепление выбрано неправильно, оно увеличивает нагрузку на стартер, который преждевременно выходит из строя.

Что такое стартер

Стартер представляет собой электродвигатель постоянного тока. Ротор установлен на подшипниках скольжения, не требующих пополнения запаса смазки. Для увеличения крутящего момента предусмотрена планетарная передача. В передней части вала имеется подвижная муфта, управляемая электромагнитом. Когда ключ в замке зажигания поворачивается в исходное положение, шестерня входит в зацепление с зубчатым венцом маховика, вращая вал двигателя. После начала работы муфта размыкает силовой агрегат, предотвращая разрушение стартера.

Автомобильный стартер.

Какие функции выполняет

Стартер на Рено Дастер предназначен для дистанционного запуска двигателя. Мощности устройства хватает для вращения коленчатого вала при температуре воздуха -40°С (при условии заправки синтетического масла и использования заряженного аккумулятора).

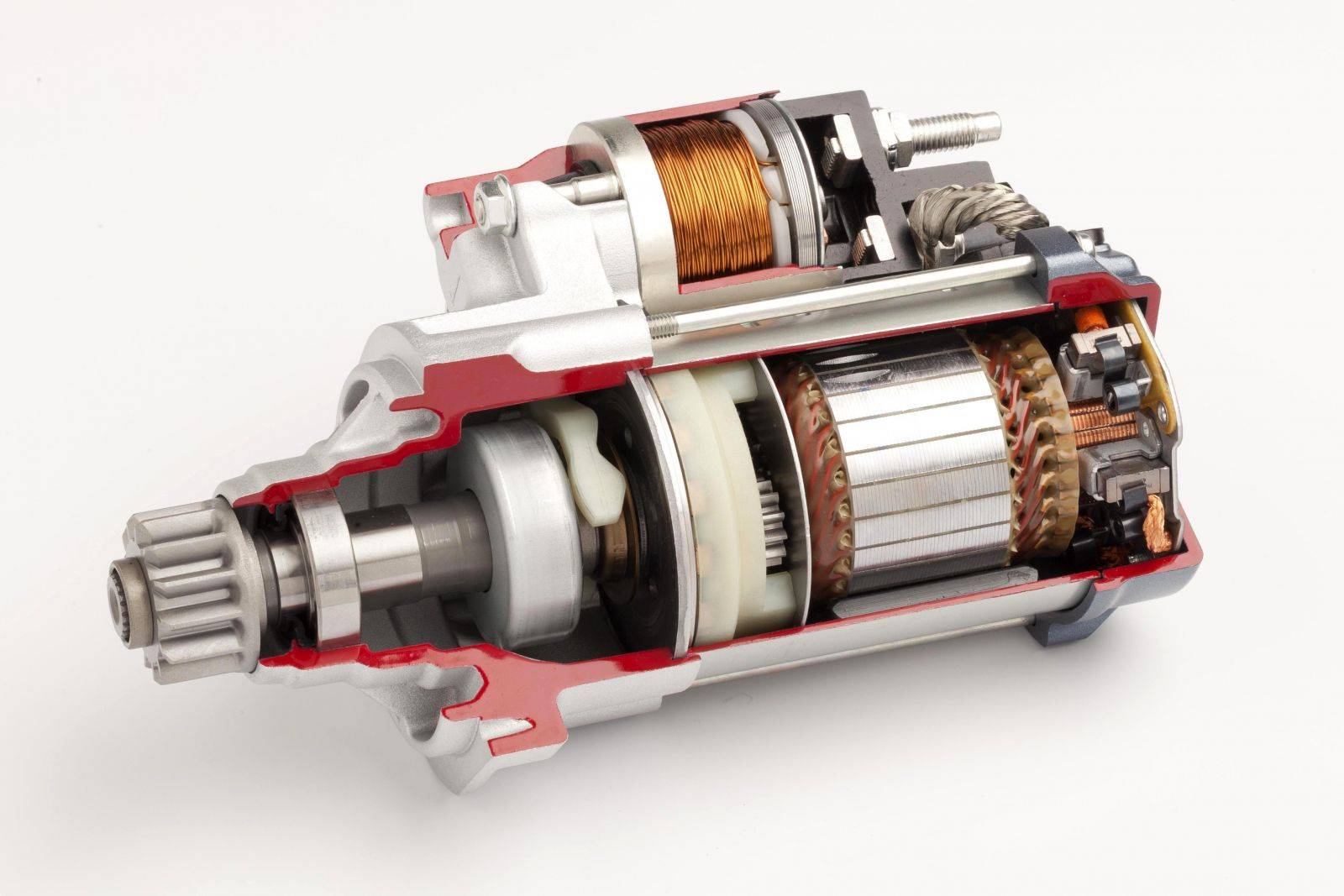

Конструкция стартера в автомобиле.

Где расположен

Узел расположен сбоку картера двигателя рядом с кожухом маховика. Стартер прикручивается и подключается к бортовой сети автомобиля. Корпус электроприбора защищает внутреннюю полость от пыли и влаги.

Снятие и проверка стартера двигателя 2,0 Рено Дастер

Стартер снимаем для ремонта или замены при выходе его из строя, а также при снятии коробки передач. Работу выполняем на смотровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. Снятие защиты силового агрегата). Снимаем воздухозаборник с резонатором в сборе (см. Снятие воздухозаборника и резонатора воздушного тракта). В моторном отсеке…

…головкой «на 13» отворачиваем два болта крепления стартера…

Расположение болтов крепления стартера (для наглядности показаны на снятой коробке передач): 1 – верхние болты (в моторном отсеке); 2 – нижний болт (снизу автомобиля). Снизу автомобиля…

…головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле. Гайка закреплена на наконечнике провода.

Снимаем наконечник провода с вывода реле.

Головкой «на 10» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Гайка закреплена на наконечнике провода.

Снимаем наконечник провода с контактного болта тягового реле.

Головкой «на 13» отворачиваем нижний болт крепления стартера.

Снимаем стартер. Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода стартера. Шестерня должна проворачиваться в одном направлении с валом привода, а в другом – на валу привода. В противном случае привод нужно заменить.

Отверткой сдвигаем шестерню по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить. Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным болтом тягового реле, а «минусовой» – с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов. Не коснитесь отверткой «массы» в момент замыкания выводов.

При этом должны выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера. Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен. Для проверки тягового реле…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод – с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно. При установке стартера вначале надеваем наконечники проводов на контактный болт и управляющий вывод тягового реле и наживляем гайки их крепления. Устанавливаем стартер на место и наживляем три болта его крепления. При этом…

..установочная втулка 1 в картере сцепления должна войти в отверстие 2 передней крышки стартера (для наглядности показано на снятой коробке передач). После этого окончательно затягиваем болты крепления стартера и гайки крепления наконечников проводов. Устанавливаем снятые детали в обратной последовательности.
