Как менять ступичный подшипник Рено Дастер

Подготовка к ремонту и замене подшипника

Чтобы провести качественный ремонт, нужно как следует подготовиться.

То, что должно быть сделано?

Конечно же, собрать минимальный набор инструментов и аксессуаров.

В список вошли:

— Джек;

— молоток, зубило, отвертка;

— связка ключей. В частности, что был ключ No. 30 и гаечный ключ под шестигранник Т-40;

— плоскогубцы, круглогубцы;

— экстрактор;

— металлическая оправка;

— Гаечный ключ.

Если у вас нет динамометрического ключа, а у соседа по гаражу его нет, затяните болты и гайки на «проушине» обычным ключом.

Затем открутите, повернув ключ на 20 градусов.

Желательно и важно ознакомиться с устройством ступицы и пробойника по эскизу. Начинаем замену

Начинаем замену.

Советы мастера-практика

А теперь я хочу дать вам несколько практических советов. Думаю, они будут вам не лишние и помогут в ремонте:

1.Не покупайте подшипник на руках. Рискуете приобрести подделку.

Покупайте деталь ведущих производителей, я их вам указал в этой статье.

2.У автомобиля Renault Daster 4х2 или 2х2 замена отличается от 4х4. Сориентировать по замене можно по аналогу автомобиль Renault Logan.

3.Старые детали подшипника никуда не применяйте.

4.Заменить также следует и подшипник на другой стороне автомобиля.

5.Штуцер тормозной трубки нужно отсоединить от тормозного цилиндра перед разборкой.

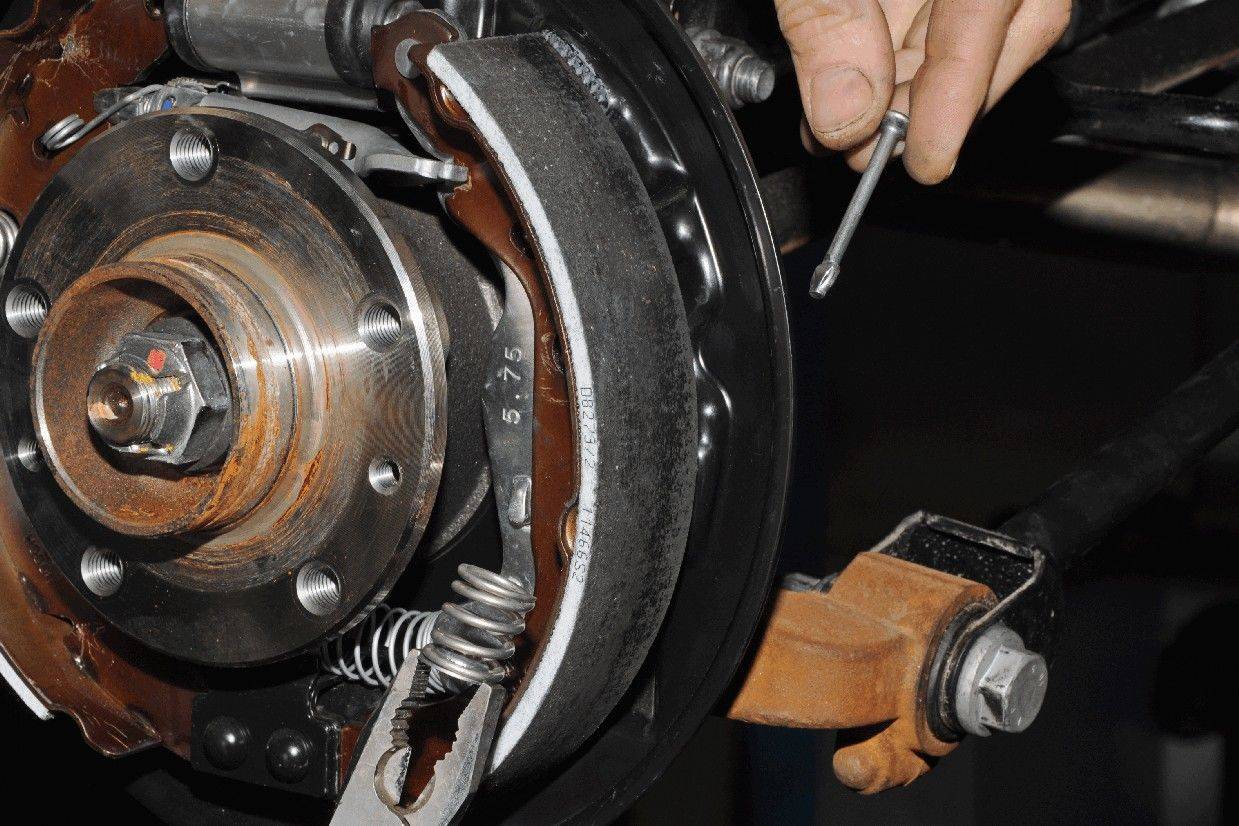

6.Тормозной трос прикрепите к щитку.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Артикулы детали для замены

Артикулы оригинальных ступичных шарикоподшипников от компании Renault:

передняя ось – 402107049R;
задняя балка – 432102069R;
задняя рычажная подвеска – 402109533R.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39

Подходящие аналоги

Вместо оригинальных деталей могут устанавливаться узлы:

1. Для передней подвески – шарикоподшипники производства компаний SKF (номер по каталогу – VKBA6682) или SNR (код – R15587).
2. Для автомобилей с трансмиссией 4х2 в задних ступицах – детали от фирм SKF (каталожный номер – VKBA6799) или SNR (код – R155113).
3. Для машин с системой полного привода (4х4) в задней подвеске – элементы от компаний SNR (код – R155114) или SKF (артикул – VKBA7000).

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки	Оригинал, руб.	SNR, руб.	SKF, руб.
Передние ступицы	3250	2000	2300
Задняя балка	3050	2200	1400
Задняя рычажная подвеска	2300	2300	3700

Рено Дастер. Замена подшипника ступицы переднего колеса

Артикул для замены

Инструкция по замене подшипника

Подготовка к замене

Автомобиль ставится на стояночный тормоз, а рычаг КПП переводится в положение первой скорости. Также и под колеса следует поставить противооткатные башмаки, чтобы обеспечить его устойчивость.

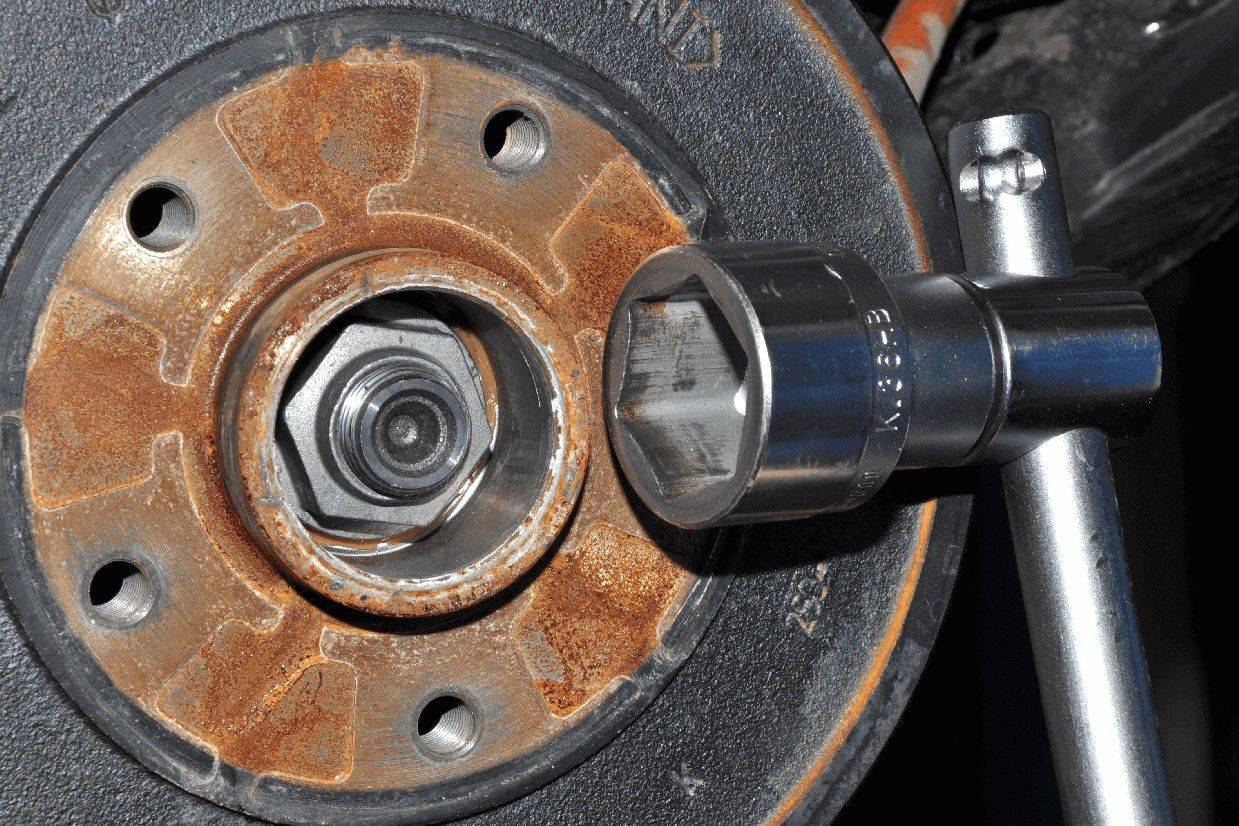

Гайка ступицы отпускается на несколько оборотов. Для этого надо будет приложить некоторые усилия, так как она может быть затянута. Чтобы сорвать гайку, надо взять головку на «30» и крепкий стальной вороток. Желательно также использовать удлинитель рычага (1.5- 2.0 метра). Тут также можно пригласить на помощь напарника, который будет удерживать педаль тормоза при откручивании.
Срываем гайку на 30
Затем передняя часть авто Рено Дастер поднимается. Использовать можно как два домкрата, так и специальный подъемник.
Затем демонтируется колесо с той стороны, где требуется заменить подшипник.
Снимаем колесо и декоративный колпачок
Откручиваются болты, удерживающие направляющие пальцы. Применять надо ключи на «17» и «13».

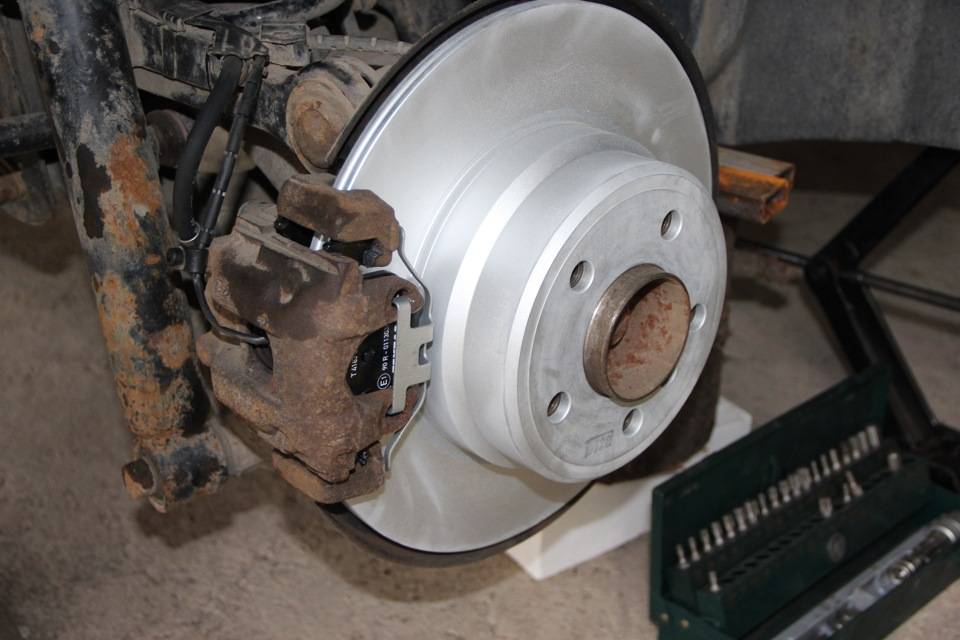

Демонтируются передние тормозные колодки и откручиваются болты, удерживающие скобы суппорта, который также в сборе демонтируется с опоры. При этом надо следить, чтобы тормозные шланги не повредились. Суппорт можно подвесить при помощи жгута к корпусу авто или к его подвеске.
Отводим от шаровой опоры
Далее надо открутить болты, удерживающие тормозной диск. Делать это надо при помощи ударной отвертки или ТОРКСа.
Потом диск снимается со ступицы.
Снимаем тормозной диск со ступицы
Гайка ступицы также полностью откручивается.

Болты

При помощи двух болтов, длиною 130-140 миллиметров, надо соединить противоположные отверстия на диске. Эти болты вкручиваются в ступицу на глубину, которая ровняется ее толщине.

При помощи деревянного бруска и полотка надо выпрессовать ступицу из гнезда. Делать это надо резкими ударами молотка.

Затем нужно извлечь стопорное кольцо с его посадочного места. Откручиваются болты, которые крепят ступицу к рычагу, и выводится ШРУС. Потом при помощи плоскогубцев стопорное кольцо вынимается из ступицы.

Выпрессовка подшипника

После этого можно выпрессовывать сам подшипник. Для этого надо использовать съемник АЗЛК 2141. Почти во всех случаях при выпрессовывании подшипника из ступицы в ней может остаться стопорное кольцо, расположенное изнутри.

Его также рекомендуется снять. Оно плотно сидит в гнезде, а потому удалить его бывает сложно. Тут потребуется использовать молоток и зубило. Изначально кольцо сдвигается по ступице, а потом резким ударом молотка оно раскалывается на части.

Установка нового подшипника

При работе следует использовать смазку «Литол-24».

Она после снятия старого подшипника наносится на внутреннюю сторону поворотного кулака. На новом подшипнике есть фаска на одной из его сторон. Именно данной частью и следует его впрессовывать в ступицу. Этот процесс осуществляется также при помощи съемника. Большая шайба приспособления упирается в поворотный кулак с внутренней стороны.

Чтобы не повредить обойму нового подшипника, воздействия на него нужно производить при помощи старого, которые и будет передавать приложенное усилие

Тут важно следить, чтобы новый подшипник стал в свое гнездо без перекоса. Впрессовывать его надо до упора

После этого ставится стопорное кольцо.

После этой процедуры на место ставится тормозной диск. Последовательность его установки противоположная последовательности снятия. Также и другие детали ставятся на место в порядке их снятия. По окончании работ на место ставится колесо, и затягиваются болты его крепления. На этом работу можно считать завершенной.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Размеры ступичного подшипника

Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.

Комплект поставки заднего ступичного подшипника

Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.

Инструкция по замене подшипника

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Какие инструменты и материалы потребуются для замены

Для проведения работ понадобится нехитрый набор инструментов:

съемник для ступичных работ;
оправка, необходимая для выпрессовки деталей;
ключи, отвертки;
пассатижи;
головки с трещоткой;
молоток и зубило.

А для удобства работы с Рено Дастер, понадобится вспомогательное оборудование в виде домкрата.

Как правильно выбрать ступичный подшипник

Для качественной замены подшипника передней ступицы Рено Дастер 4х4 важно грамотно подобрать новую деталь, чтобы не пришлось проводить процедуру повторно. Оригинальный вариант не всегда удается приобрести в небольших городках

Однако есть аналоги, которые вполне справятся с поставленной задачей и не потребуют больших финансовых вложений. Главное условие – новая деталь должна соответствовать размерам оригинала

Оригинальный вариант не всегда удается приобрести в небольших городках. Однако есть аналоги, которые вполне справятся с поставленной задачей и не потребуют больших финансовых вложений. Главное условие – новая деталь должна соответствовать размерам оригинала.

Внутренний диаметр составляет 42 мм, а наружный – 80 мм. При этом высота детали составляет 39 мм.

Наиболее подходящие для замены детали следующих марок:

Причины и диагностика

Причиной поломки узла является механический износ, который ускоряется при ударных нагрузках. Подшипник оснащается защитными манжетами, под которыми находится запас заводской смазки. При недостаточном количестве масла или попадании на беговые дорожки абразивного материала (например, песка) износ деталей ускоряется.

Для диагностики состояния подшипника необходимо:

Установить автомобиль на подъемник или приподнять кузов домкратом.
Прокрутить колесо рукой и попробовать с усилием покачать ступицу, прикладывая ее к боковинам шины.

Методика позволяет определить степень износа узла на Renault Duster с передними ведущими колесами. Если машина имеет полный привод, то раскрутить покрышку с диском вручную до необходимой частоты невозможно. Дополнительная проверка проводится на ходу (при движении по ровному шоссе со скоростью от 50 км/ч). В случае с изношенным подшипником тональность гула изменяется в другом направлении движения машины из-за снижения нагрузки. Например, если при повороте направо шум пропадает, то необходимо поменять опору в правой ступице.

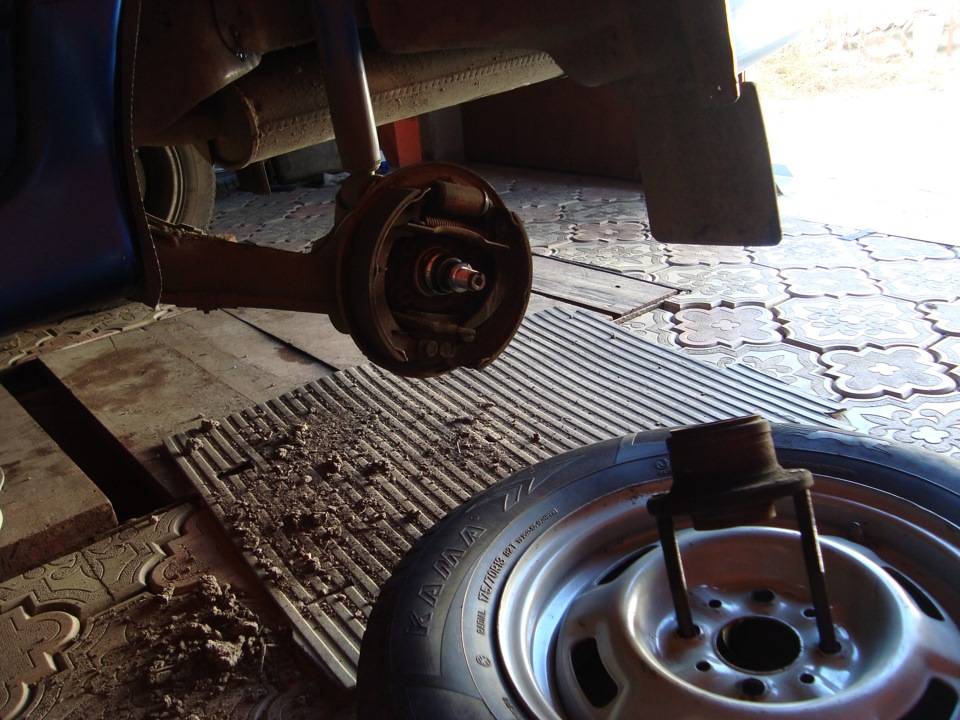

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Чек-лист: как заменить передний подшипник ступицы Renault Duster 4х4

Шаровая опора имеет штифт. Вытащите его из отверстия в поворотном кулаке.
Отсоедините амортизационную стойку.
Снимите вертлюг и ступицу со штока корпуса.
Используйте гаечный ключ Torx T-30, чтобы ослабить три крепежных винта на тормозном щите.
Поместите деталь в тиски и равномерно ударьте по ней молотком с помощью оправки.
Переместите внутреннее кольцо шарикового подшипника, вставив долото и ударив по нему молотком.
Вставляем съемник в образовавшийся зазор, вытаскиваем подшипник.
При установке новой детали очистите отверстие и канавки.
Деталь с темной защитной шайбой прижать к датчику скорости.

Советы от специалистов

В процессе ремонта необходимо поддерживать натяжение тормозных тросов, идущих к рычагу в салоне. Если передний кончик привода соскочит с направляющей, то потребуется разобрать центральную консоль, установленную между сиденьями. На полу кузова имеется ниша, в которой установлена качалка с фиксаторами тросов. Для дополнительного удержания элементов можно использовать пластиковые хомуты для электропроводки.

Поскольку производится отсоединение тормозных шлангов, то возможно попадание воздуха в магистрали. После установки ступицы прокачиваются контуры по диагонали. Сначала воздух удаляется из магистрали, обслуживающей колеса, расположенные сзади справа и спереди слева. По аналогии прокачивается второй контур (заднее левое и переднее правое колеса). Жидкость заливается в расширительный бачок на усилителе. На механизмах предусмотрены поворотные штуцеры для слива завоздушенного раствора.

Рекомендуется приобретать запасные части в крупных торговых точках или в дилерских центрах, при подборе деталей – обращать внимание на внешний вид элементов и упаковки. Если при самостоятельном ремонте возникают затруднения, то автомобиль следует доставить в сервисный центр

От качества установки подшипниковых опор и компонентов тормозной системы зависит безопасность эксплуатации машины.

Ступица на Рено Дастер предназначена для крепления деталей тормозного механизма и колеса. В конструкции предусмотрен шариковый подшипник, не нуждающийся в регулировке в процессе эксплуатации. Со временем деталь изнашивается, что приводит к нарушению характеристик управляемости автомобиля.

Подготовка к замене

Автомобиль ставится на стояночный тормоз, а рычаг КПП переводится в положение первой скорости. Также и под колеса следует поставить противооткатные башмаки, чтобы обеспечить его устойчивость.
Гайка ступицы отпускается на несколько оборотов. Для этого надо будет приложить некоторые усилия, так как она может быть затянута. Чтобы сорвать гайку, надо взять головку на «30» и крепкий стальной вороток. Желательно также использовать удлинитель рычага (1.5- 2.0 метра). Тут также можно пригласить на помощь напарника, который будет удерживать педаль тормоза при откручивании.

Срываем гайку на 30

Снимаем колесо и декоративный колпачок

Отводим от шаровой опоры

Снимаем тормозной диск со ступицы
