Расчет, индекс, шифр, маркировка
Мало кто разбирается в шифрах и маркировках. Так, например, обозначение латинской буквой R означает радиальная, а цифра, которая выбита после R, означает диаметр диска.Расчет параметров дисков и резины можно сделать своими руками, вернее своей головой.
- 175 — это ширина в миллиметрах;
- 70 — высота профиля резины по отношению к ширине в процентах;
- R13 — тип шины — радиальная, а 13 — это диаметр в дюймах.
Кто хочет научиться делать дрифт на переднем приводе летом, не забудьте подготовить автомобиль: вперед широкие шины, назад узкие.
Расчет высоты профиля резины
Чтобы вычислить высоту профиля резины, надо умножить 175 мм на 0,7 (это 70 % поделенные на 100). Высота профиля получается 122,5 мм.
Расшифровку ВИН кода автомобиля можно сделать самому, а можно воспользоваться интернет сервисами.
Расчет полного диаметра колеса (диск + резина)
122,5 + 330 = 452,5 мм. Это заводской размер для «четырки».
Рекомендуемые размеры дисков для ВАЗ 2114 — это R13 и R14.
В паспорте автомашины указаны, диски каких размеров можно устанавливать на данную модель. Это: R13, R14.
Если установить 15 дюймовые диски на эту машину и резину не низко профильную, то на кочках при амортизации протекторы резины будут задевать подкрылки или сами крылья.
Классификация дисков по методу изготовления:
- Штампованные. Самый простой и распространенный способ изготовления колесных дисков. Стальной лист штампуют прессом заданной формой. Отсюда и название «штамповка». Самый дешевый способ изготовления деталей различных форм. Их можно также улучшить методом покраски. Например так:Или так:
- Ремонтнопригодны. Так как они не трескаются, их можно выпрямить до первоначальной формы.
- Литые. Изготавливают методом литья.
- незначительно, но уменьшают расход топлива;
- дольше сохраняют шины;
- многообразие форм, что делает их популярными среди любителей тюнингованных автомобилей.
Недостатки:
высокая стоимость;
хрупкость — при резких сильных ударах такие диски лопаются. Кованые. Изготавливаются методом ковки. А это Лада Приора с коваными белыми дисками.Имеют все плюсы штампованных и литых дисков. Имеют один мину — очень высокая цена. Кованые диски изготавливает компания ВСМПО.
Красивые диски для ВАЗ 2114.
В этом видео подборка литых дисков для автомобилей ВАЗ.
Топ 10 советов по выбору колесных автомобильных дисков.
Разболтовка дисков на Renault Duster
Автомобиль Рено Дастер пользуется большой популярностью благодаря важному сочетанию цена-качество. Небольшой кроссовер городского типа несколько раз занимал первые позиции в рейтингах «Лучший автомобиль года»
Стандартные заводские диски
Зачастую владельцы Дастеров ставят колесные диски большего размера, чтобы придать автомобилю визуальное отличие или повысить проходимость, ведь данный кроссовер хорошо подходит не только для перемещения по городским улицам, но и для сельского бездорожья. Даже при стандартном размере шестнадцатидюймовые диски Renault Duster 215/65 на 685,9 миллиметров показывают хорошие результаты, поэтому увеличивать клиренс с помощью большего диаметра практически нецелесообразно для повседневного использования. В разных комплектациях заводские колеса могут отличаться: для более дорогих версий используются литые диски, в базовом варианте – стальные «штампы» с колпаками. При установке колесных дисков большего диаметра также следует учесть, что это повлияет на скоростные характеристики автомобиля и на расход топлива. Увеличенный размер колес повышает среднюю скорость на 5-10 км/ч, но удлиняет время разгона, а расход горючего может возрасти на 2-3 литра.
Разболтовка колесных дисков
Иногда владельцы покупают новые диски, обращая в первую очередь внимание на красивую визуальную форму и на такие параметры, как диаметр, ширина и вылет, не убедившись предварительно в их соответствии с автомобилем
Хотя эти различия также стоит учитывать, но нельзя забывать о таком важном нюансе, как разболтовка. Для Рено Дастер она составляет 5×114,3. Для Рено Дастер она составляет 5×114,3
Для Рено Дастер она составляет 5×114,3.
В заводской документации к автомобилю производитель обычно указывает параметры разболтовки только для стандартных дисков, поэтому продукция других фирм может отличаться. Иногда такая разница составляет всего несколько миллиметров, из-за которых выбранные диски просто не подойдут к автомобилю
Поэтому важно при покупке учитывать заявленные производителем размеры, ведь это может отразиться не только на финансах, но и на безопасности
Колесные диски рассчитываются под определенное количество болтов, которыми они крепятся к ступице. Их может быть от четырех до шести для автомобилей «массового потребления». Разболтовка колесных дисков Рено Дастер расчитана на пятиболтовую схему. Расстояние между отверстиями для крепления должно указываться на самом диске вместе с другими параметрами (диаметр, ширина). Часто автомобилисты ошибаются, пытаясь высчитать параметры необходимого диска самостоятельно. Посмотреть количество отверстий не сложно, а вот определение диаметра разболтовки может вызвать определенные трудности. В этом нет необходимости, так как информацию можно найти на официальном сайте компании Renault. Но при покупке стоит учитывать человеческий фактор, ведь нет стопроцентной гарантии, что в магазине вам выдадут диски с идеально подходящими параметрами.
Диск может стать неровно на оси при установке колеса с неправильной разболтовкой, что приведет к недостаточной затяжке болтов крепления, а это, в свою очередь, вызовет биение и возможно приведёт к поломке рулевого управления или подвески. Также стоит учесть, что недостаточно закрепленное колесо может просто отвалиться во время движения.
Как подобрать правильный вариант
Стандартная комплектация Дастера может иметь следующие варианты:
- — 5 на 16ET47;
- — 5 на 16ET50;
- — 7 на 16ET45.
Если вы запланировали поставить на автомобильные колеса диски большего диаметра, то следует обратить внимание не только какая разболтовка, но и на размеры резины. Для этой модели хорошо подходят шины с меньшим профилем, но со стандартным ободом
Защита от коррозии
Для надежной работы ходовой части важно все: разболтовка, размеры всех комплектующих, установления развала/схождения, и даже защита арок от коррозии. Именно арки больше других частей кузова подвержены влиянию неблагоприятных факторов – от обычной влаги во время дождя до реагентов на зимних дорогах
Чтобы обеспечить надежную защиту арок, лучше всего на ВАЗ 2110 установить локеры (подкрылки). Такая защита обойдется значительно дешевле, чем последующий ремонт проржавевших арок
Важно правильно подобрать размеры локеров и обеспечить плотность их прилегания в области арок
Надеемся, что выполнив все ремонтные работы самостоятельно, вы обеспечите своему ВАЗ 2110 долгие годы бесперебойной службы на дороге.
Как выбрать диски по радиусу
Современные диски выпускаются в различных радиусах. Данный показатель носит не только эстетическую составляющую, но и отвечает за устойчивость автомобиля на дороге, расход топлива и т.д
Именно поэтому, при выборе радиуса дисков на ВАЗ-2114 стоит обратить особое внимание на несколько аспектов
Покупка таких дисков чаще всего обусловлена необходимостью быстрой замены поврежденных старых вариантов. Так как эстетическая составляющая на таких дисках не важна, чаще всего можно встретить именно стальные штампованные диски. Стоимость их не будет превышать 1,5 тысячи рублей.
Стоит отметить, что в комплекте к таким дискам могут выдаваться колпаки, имитирующие литые колеса. При установке подобных колпаков стоит учитывать их вентиляцию, так как при ее отсутствии может перегреваться тормозная система.
Также нужно быть внимательным при подборе шин, так как при профиле более 65 мм она начинает задевать колесные арки и подкрылки машины.
Такой радиус является самым популярным при замене старых или заводских дисков. Подобный уровень востребованности обоснован соотношением цены и качества, также эстетической составляющей. При выборе необходимо отталкиваться от размерности, которую рекомендует производитель: 5,5J х 15 ЕТ45; 6,0J х 15 ЕТ45; 6,5J х 15 ЕТ45. Максимальная ширина шин ВАЗ-2114 на 15 дисках может составлять 205 мм.
Перед покупкой такого большого радиуса дисков стоит знать несколько истин. Ресурс деталей ВАЗ-2114 будет сокращаться значительно быстрее, а динамика и маневренность упадет из-за слишком большой массы диска. Таким образом, придется жертвовать многими показателями комфорта из-за внешнего вида автомобиля.
Так, на ВАЗ-2114 идеальным решением станет установка колесных дисков с радиусом R13-R15.
В результате следует сказать, что разновидностей размеров и вариантов дисков на ВАЗ-2114 достаточно много. Каждый автовладелец сможет подобрать диски, которые будут полностью соответствовать его требованиям и предпочтениям.
При выборе радиуса дисков необходимо отталкиваться именно от места дальнейшей эксплуатации автомобиля. К примеру, с эстетической точки зрения лучшим выбором будут радиусы R15-R17, но в этом случае значительно снизится динамика автомобиля. Устал платить за штрафы? Выход есть!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Красота, конечно, требует жертв, но выходить за границы здоровой логики все же не стоит. При выборе дисков на ВАЗ-2114 нужно руководствоваться не только и не столько дизайном литья или штамповок, но и размерами в первую очередь. Соответствие заводских посадочных размеров размерам новых дисков будут гарантировать безопасную эксплуатацию автомобиля.
Renault Duster HS 2011 1.5 dCi 85
Поколение: HSДвигатель: K9K, I4, ДизельМощность: 86 л.с. (63 кВт)
| PCD (количество отверстий x диаметр окружности) | 5×114.3 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 66.1 мм |
| Крепеж | M12 x 1.5 |
| Типа крепежа | Болт |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 215/65 R16 98H Заводской комплект | 6.5Jx16 ET50 | 5×114.3 | 66.1 | 2 |
| 215/60 R17 97H Тюнинг | 6.5Jx17 ET50 | 5×114.3 | 66.1 | 2 |
| 215/55 R18 95H Тюнинг | 7Jx18 ET48 | 5×114.3 | 66.1 | 2.2 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Renault Duster HS 2011 1.5 dCi 85 в базовой комплектации устанавливаются колесные диски с размерностью 6.5Jx16 ET50 в сборе с шинами 215/65 R16 98H. Где:
- 6.5J — ширина обода в дюймах;
- 16″ — посадочный диаметр резины в дюймах;
- ET50 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 215/65 R16 расшифровывается следующим образом:
- 215 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 65 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 16 — посадочный диаметр шины в дюймах.
Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 98H:
- 98 — максимально допустимая нагрузка на шину 750 кг;
- H — максимально допустимая скорость автомобиля 210 км/ч.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 5×114.3. Таким образом все диски крепятся на пять болтов и расстояние между ними ровно сто четырнадцать целых и 30 сотых миллиметров. Диаметр ступицы у авто 66.1 мм.
Расшифровка показателей на диске
Автомобильные диски будет проще подобрать, когда известна расшифровка предоставляемых индексов, и поэтому требуется особая внимательность к рассмотрению деталей в данном деле. Обязательно нужно помнить, что каждое обозначение нанесено не просто так и имеет свою информационную нагрузку.
К примеру, 175/70 R13 считается стандартным вариантом, поэтому его нужно рассмотреть особо детально. Это значит, что диаметр шины составляет 13 дюймов, высота профиля в процентном соотношении составляет 70, ширина в миллиметрах равна 175. Это позволяет детально разобраться, подойдет ли шина для обустройства автомобиля. На основании этого подбирается диск, который идеально «вписывается» в геометрические пропорции.

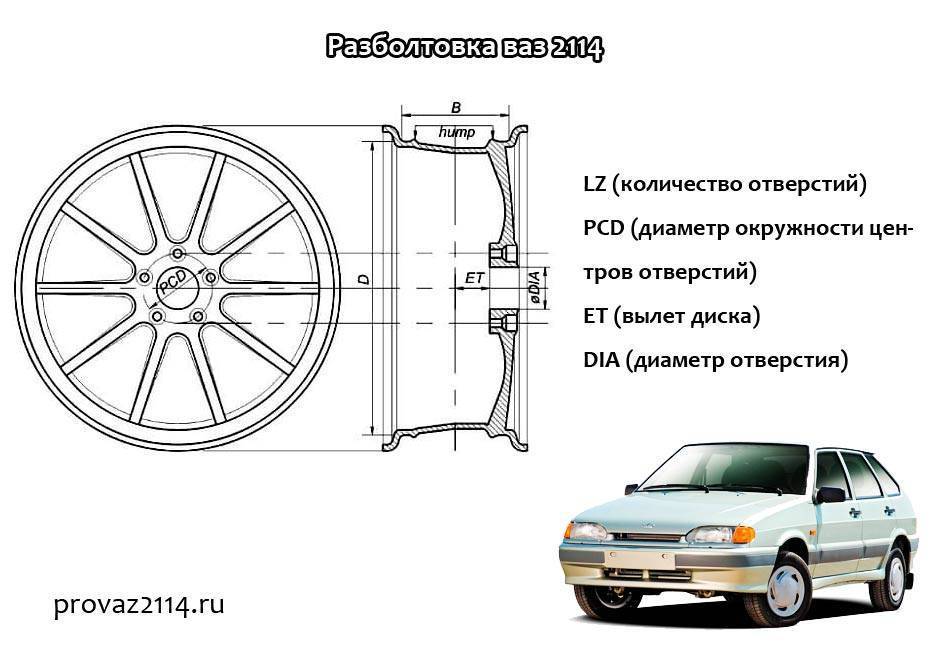

Замена колесных дисков на ВАЗ-2114
Колесные диски на ступицу крепятся с помощью специальных болтов либо спиц, в зависимости от размера и веса колесного диска. Для легкосплавных моделей используются спицы, надежно фиксирующие колесо на ступице
Таким образом, приобретая новые колесные диски, следует уделить огромное внимание болтам крепления. Они также способны отличаться количеством отверстий, которые имеются на колесном диске
Говоря по-другому, покупая новые колесные диски, на маркировке можно заметить такую надпись «5/112». Это значит, что колесный диск имеет 5 отверстий, которые находятся на окружности диаметром в 112 миллиметров.
Для каждого конкретного автомобиля данный параметр будет изменяться. Если вы не нашли на колесном диске данную информацию, то разболтовку можно замерять самостоятельно.
Замеры проводятся несколькими способами:
- покупая новые колесные диски, достаточно прихватить с собой старое колесо, которое необходимо заменить. После этого сравните их разболтовку и размеры;
- используя штангенциркуль, произведите замеры расстояния между креплениями на обоих дисках. Такой способ подойдет тем, у кого отсутствует информация от официального дилера.
Также стоит отметить, что понять, какая разболтовка колесного диска с нечетной численностью креплений, можно подсчитать по специальной формуле. Для подсчета необходимо замерять расстояние между соседними отверстиями для болтов крепления. Полученные данные требуется умножить на коэффициент. Для креплений на три болта он равен 1,155, для крепления на пять болтов этот параметр будет составлять 1,701.
Разболтовка – этот параметр является одним из ключевых факторов, который влияет на безопасность человека при движении. При выборе диска без учета данного параметра порой появляются проблемы в управляемости автомобиля ВАЗ.
Это может и неярко выражаться, но при движении на дальние расстояния, колесные диски могут биться об ступицы, что отразится на состоянии подвески либо рулевой колонке.
Некоторые автолюбители подбирают колесные диски таким образом, что в случае отсутствия необходимой разболтовки покупаются модели, у которых параметр PCD немного выше. Это различие реально сгладить, применив центровочные кольца. Подобная переделка не приведет к повышению качества управляемости и может отразиться не лучшую сторону при возникновении чрезвычайной обстановки.
Однако на автомобилях ВАЗ-2114 допускается вариант установки колесного диска с размером 4×100. Это самые ходовые размеры и подобрать подходящий диск (к примеру, со старой иномарки) не составит труда. Если соответствия параметров не соответствует (4×98 и 4×100), нет гарантии полной безопасности управления ВАЗ. Установить такие колесные диски можно, применив удлиненные болты либо крепления со смещенным центром тяжести. Их можно сделать своими руками либо купить в автомагазине. Таким способом удастся закрепить болты в достаточно устойчивом положении. В данном случае требуется покупать колесные диски с меньшим вылетом. Это требуется для понижения нагрузки на ходовую часть автомобиля ВАЗ.
Размер колесных дисков, на которых стандартная разболтовка для ВАЗ-2114, определяется исходя из потребностей хозяина:
при подборе колесного диска в первую очередь необходимо обратить внимание на диаметр ступицы. Он должен быть равен 58,8 миллиметра, ширина, маркированная в дюймах, – от 5 до 6,5;
болты крепления колесного диска стандартные, с резьбой М12, шаг – 1,25 миллиметра
Разболтовка 4×98.
Renault Duster HS 2010 2.0i
Поколение: HSДвигатель: F4R, I4, БензинМощность: 135 л.с. (99 кВт)
| PCD (количество отверстий x диаметр окружности) | 5×114.3 мм |
|---|---|
| Диаметр центрального отверстия (DIA) | 66.1 мм |
| Крепеж | M12 x 1.5 |
| Типа крепежа | Болт |
| Шины | Диски | PCD | Dia | Давление |
|---|---|---|---|---|
| 215/65 R16 98H Заводской комплект | 6.5Jx16 ET50 | 5×114.3 | 66.1 | 2 |
| 235/55 R17 97H Тюнинг | 7Jx17 ET50 | 5×114.3 | 66.1 | 2.2 |
| 235/50 R18 95V Тюнинг | 7.5Jx18 ET48 | 5×114.3 | 66.1 | 2.2 |
Какие размеры колёс рекомендует устанавливать производитель
На автомобиль Renault Duster HS 2010 2.0i в базовой комплектации устанавливаются колесные диски с размерностью 6.5Jx16 ET50 в сборе с шинами 215/65 R16 98H. Где:
- 6.5J — ширина обода в дюймах;
- 16″ — посадочный диаметр резины в дюймах;
- ET50 — вылет диска в миллиметрах.
Маркировка шины транспортного средства 215/65 R16 расшифровывается следующим образом:
- 215 — ширина профиля (поперечного разреза покрышки) в миллиметрах;
- 65 — высота профиля в процентах от его ширины;
- R — радиальная навивка корда;
- 16 — посадочный диаметр шины в дюймах.
Помимо этого на резине может быть нанесена информация о ее грузоподъемности и скоростных параметрах — индекс нагрузки и индекс скорости. Индекс нагрузки представляет собой двухзначное или трехзначное число, индекс скорости обозначается латинскими буквами, например 98H:
- 98 — максимально допустимая нагрузка на шину 750 кг;
- H — максимально допустимая скорость автомобиля 210 км/ч.
Использование рекомендованных типоразмеров покрышек позволит избежать проблем с управлением, безопасностью и иных трудностей. Какие нештатные размеры можно поставить? Руководствуйтесь данными по таблице, в ней указаны возможные допустимые альтернативные размеры для тюнинга. Хотя возможны и другие варианты, которые мы не описали в таблице. Например, диски пошире того же диаметра. Или поставить диски такой же ширины, но большего диаметра, что достаточно популярно среди автовладельцев. Выбор дисков огромен, вы можете найти экземпляры с такими же параметрами, но с величиной вылета на 1-2 миллиметра больше или меньше. Перечислить все варианты не представляется возможным.
При этом разболтовка у всех типов колес одинаковая — 5×114.3. Таким образом все диски крепятся на пять болтов и расстояние между ними ровно сто четырнадцать целых и 30 сотых миллиметров. Диаметр ступицы у авто 66.1 мм.
Особенности размерности колёс для самых популярных моделей ВАЗ
Среди нескольких десятков модификаций ВАЗ наиболее популярными моделями за все 50 лет являлись только 2 из них, о чём можно судить по количеству проданных экземпляров. Размеры колёсных дисков для данных авто имели следующие параметры, которые менялись в зависимости от года выпуска, технической оснащённости и комплектации автомобиля:
ВАЗ — последняя модификация «классики», выпускавшаяся на конвейерах завода в течение 30 лет: с 1982 по 2012 годы. На протяжении этого времени она ни разу не меняла свой внешний облик, а разболтовка дисков была едина – 4х98 с диаметром центрального отверстия 58,6 мм.
Ширина обода несколько менялась в зависимости от года выпуска модели.
Если в 1982 году на заводе производились модели с посадочным габаритом для шины в диапазоне от 5J до 5,5J, то на закате производства концерн увеличил допустимую размерность до 6J.
Вам это будет интересно О дисках на авто УАЗ
Радиальность колёс неизменно варьировалась от R13 до R15, что позволяла чередовать их по сезонам, периодически меняя профиль боковой части шины или сразу использовать всесезонные покрышки на диаметре R14.
Размер шин ВАЗ 2107 неизменно составлял всего 3 основных параметра – 175/70/R13, 185/60/R14 и 185/55/R15. Последний из перечисленных параметров активно пользовался спросом среди любителей быстрой езды по ровным городским дорогам.
На заметку.
Что же касается резины R13, то она позволяла водителю чувствовать себя максимально комфортно при езде по пересечённой местности, а также в зимнее время, когда высокий профиль корда принимал участие в сцеплении с поверхностью дороги. Но наиболее популярным параметром оставался универсальный размер R14 и самое большое количество шин реализовывалось именно в этой размерности.
Если рассмотреть более ранние авто концерна, можно убедиться в том, что колёсная база «Жигулей» практически не менялась на протяжении более чем 40 лет. Это приводит к моральной отсталости технического оснащения продукции завода. В то же время отсутствие новых разработок сильно снижает как скорость выпуска с конвейера, а также себестоимость на инженерное оснащение, что приводит к очень привлекательной розничной цене транспортного средства.
ВАЗ 2114. Выпускалась в меньшем диапазоне — с 2001 по 2013 годы. Авто было лишь рестайлинговой модификацией классической «девятки». Наследие устаревшей модели не повлияло на высокую популярность этой «Лады», а все колёса, которые ставились в базовом исполнении на ступицы, имели ту же традиционную разболтовку 4х98, DIA 58,6 мм.
Евростандарт разболтовки 4х100 для Lada X-Ray
Как и разболтовка ВАЗ 2114, ширина колёсных дисков мало чем отличалась от «семёрки» и колебалась в пределах 5J – 6J на весь период производства. Что же касается радиальности, то концерн полностью исключил из заводского оснащения диаметр в 15 дюймов, не запрещая при этом установку данного параметра водителями в качестве опции. Разболтовка дисков ВАЗ 2114 в текущей размерности позволяла устанавливать также стандартные диски 4х100 в соответствии с привычными для Европы размерами.
Ни одна модель «Лады» никогда не выглядела агрессивно, визитной карточкой продукции была практичность и надёжность при эксплуатации. Концерн не использовал экстремальные показатели вылетов, и колёса всегда прятались под арками кузова. Средние предельные показатели ЕТ как для ВАЗ 2107, так и 2114, составляли ЕТ25…35 мм, а отступление от этой характеристики обязывало водителей устраивать на боковых частях кузова дополнительные брызговики и менять конструкцию ступиц, делая их более прочными во избежание деформаций.
Важно!
Разболтовка колес ВАЗ 2114, равно как и все прочие размерности ступицы и дисков, использовались на последователях марки – «Калине» и «Приоре». С приходом в отечественный концерн нового руководства параметр вовсе перестал существовать, так как у завода появилась новая ориентация на запад и возможный импорт продукции в ближайшие государства СНГ.
5 шпилек на колёсах ВАЗ 2121
Сыверловка и разболтовка дисков ВАЗ
Разболтовка колес на ВАЗ 2107
Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.
На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.
Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.
Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.
Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.
Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.
| Параметры шины | Размеры дисков | Разболтовка | Ширина | Вылет | Центровочное отверстие |
| 175/70/R13 | 13” | 4×98 | 5.0J | ET 29 | DIA 60.1 |
Номинальное давление в покрышках «семерки» напрямую зависит от типоразмеров резины:
175/70/R13 – 1,9 задние, 1,6 передние колеса;
165/80/R13 – 2,0 задние, 1,7 передние.
Разболтовка колес на модели 2106
Для шестерки разболтовка колес составляет 4×98. Что касается заводских габаритов дисков, то:
- стандартная ширина составляет 5.0J,
- центровочное отверстие 58,5 мм,
- вылет ET
Размерность покрышек на шестерку – 175/70/R13.
В качестве рестайлинга можно установить колеса 185/60/14, 195/50/R15.
| Параметры автошины | Заводская разболтовка | Нестандартные параметры диска |
| 155/R13/ 82Q | 4×98 | 4.5Jx13 ET37 |
| 175/70/R13 82 S | 4×98 | 5Jx13 ET29 |
| 175/70/R13 82T | 4×98 | 5.5Jx13 ET32 |
| 175/65/R14 82S | 4×98 | 5.5Jx14 ET29 |
Сверловка на модели ВАЗ 2109
Автомобиль ВАЗ 2109, «девятка», имеет заводские параметры разболтовки автодисков 4×98. В заводской комплектации устанавливались шины 175/70/R13 и 13-дюймовые диски.
| Размеры автошин | Размеры дисков | Разболтовка | Вылет | Центровочное отверстие |
| 175/70/R13 | 13 | 4×98 5Jx13 | ET29 | 58,6 |
| 175/65/R14 | 14 | 4×98 5.5Jx14 | ET29 | 58,6 |
| 195/50/R15 | 15 | 4×98 6.5Jx15 | ET32 | 58,6 |
| 205/45/R16 | 16 | 4×98 7Jx16 | ET34 | 58,6 |
Разболтовка колес на ВАЗ 2110
На десятой вазовской модели устанавливаются заводские штампованные колесные диски на 13 дюймов и покрышки 175/70/R13. Также выпускались комплектации десятки с литьем на 14 дюймов и резиной 175/65/R14.
Что касается размеров заводских дисков ВАЗ, то ширина составляет 5,0-5,5J, сверловка 4×98, как и на других моделях, центровочное отверстие 58,5 мм и вылет ET 37-40.
Сверловка на 2111
Лада универсал 2111 оснащалась заводскими дисками на 13 или 14 дюймов в зависимости от комплектации автомобиля. Можно было использовать оба варианта.
Размеры покрышек: 175/70/R13, 175/65/R14, диска: ширина 5,0J, сверловка 4×98, центровочное отверстие 58,6 мм, вылет ET40.
Сверловка на модели ВАЗ 2114
Автомобили Лада Самара 2113, 2114 оборудовались заводскими штампами со сверловкой 4×98.
Что касается автодисков, то вылет составлял ET40, ширина 5,0 J и центровочное отверстие 58,5 мм. Колеса 175/70/R13.
Сверловка на модели ВАЗ 2115
Пятнадцатая модель Лада 2115 оборудуется заводскими штамповками с размерами 13 и 14 дюймов, и сверловкой 4×98.
| Размер дисков | Параметры шин | Сверловка | Вылет | Центровочное отверстие |
| 13 | 175/70/R13 | 5.0J 4×98 | ET40 | 58.5 |
| 14 | 175/65/R13 | 5.5J 4×98 | ET37 | 58.5 |
В качестве рестайлинг-варианта можно использовать автомобильные покрышки:
Сверловка на модели ВАЗ 2121
Первый российский внедорожник Нива от компании ВАЗ или же Лада 4×4 оборудуется стальными заводскими дисками на 16 дюймов и покрышками с размерами 175/80/R16 и 185/75/R16.
Дисковые размеры: вылет ET40, сверловка 5×139.7, центровочное отверстие 98,6 мм и ширина 6.5J.
Разболтовка колес на автомобиле Нива Шевроле
Российский внедорожник Niva Chevrolet оснащен заводскими колесными автодисками на 15 и 16 дюймов с параметрами сверловки 5×139.7, с вылетом ET40-48, центровкой 98,6 мм и шириной 6-6.5J.
Какие нештатные размеры можно поставить
Размерность шин при необходимости можно выбрать самостоятельно. Достаточно лишь ознакомиться со всеми рекомендациями автопроизводителя. Допускается устанавливать:
- с дисками диаметром 15 дюймов: 215/70 мм, 225/70 мм, 215/75 мм;
- с дисками диаметром 16 дюймов: 225/65 мм, 235/60 мм, 215/70 мм;
- с дисками диаметром 17 дюймов: 215/60 мм, 225/60 мм.
Также допускается устанавливать 215/65 R16. Все перечисленные выше колеса можно без особого труда установить на данный авто
Однако важно отметить: центральное отверстие диска не должно составлять 66
1 мм. Использование типоразмеров не входящих в отраженный выше список может стать причиной серьезных поломок:
- повреждения пластиковых подкрылков защищающих автомобиль от попадания грязи, воды;
- поломка брызговиков;
- повреждение лакокрасочного покрытия кузова.
В первых двух случаях автовладельцу потребуется приобретать новые детали для замены. Стоимость одного подкрылка составляет более 1 тыс. рублей. Ремонт лакокрасочного покрытия обойдется намного дороже.
Хорошее решение – предварительно «примерить» колеса. Даже в крайних положениях протектор колес не должен задевать колесные арки. Это приведет не только к повреждению кузова, но также станет причиной чрезмерно быстрого износа протектора.
Если владелец желает установить колеса с диаметром более 17 дюймов и шинами шириной более 215 мм – потребуется доработка кузова. Используется специальный вал – он позволяет «раскатать» колесные арки. Как следствие – шины более не будут задевать поверхность кузова, арок.
VAZ 2114: заводские размеры шин и допуски
В таблице ниже представлены все параметры покрышек для VAZ 2114, которые выпускались в 2001-2013гг.
Обозначения таблицы (ширина, профиль и диаметр покрышек VAZ 2114):
- Первым параметром указана ширина покрышки в миллиметрах
- Вторая величина – профиль, это высота шины в процентном соотношении от её ширины
- Радиус – соответствующий диаметру диска, на который будет установлена покрышка.
Быстрый переход к нужным параметрам шин VAZ 2114:
По году выпуска:
По модификации:
Из данной таблицы вы узнаете, какую резину можно ставить на VAZ 2114.
| Модификация | Год выпуска | Ширина / профиль / радиус | Тип |
|---|---|---|---|
| 1.5i 2114x | 2001 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2001 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2001 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2002 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2002 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2002 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2003 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2003 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2003 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2004 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2004 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2004 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2005 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2005 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2005 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2006 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2006 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2006 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2007 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2007 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2007 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2007 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2007 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2007 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2007 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2007 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2007 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2008 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2008 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2008 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2008 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2008 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2008 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2008 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2008 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2008 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2009 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2009 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2009 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2009 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2009 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2009 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2009 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2009 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2009 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2010 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2010 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2010 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2010 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2010 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2010 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2010 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2010 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2010 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2011 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2011 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2011 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2011 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2011 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2011 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2011 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2011 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2011 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2012 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2012 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2012 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2012 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2012 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2012 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2012 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2012 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2012 | 185/60 R14 | Допустимый |
| 1.5i 2114x | 2013 | 175/70 R13 | Заводской |
| 1.5i 2114x | 2013 | 175/65 R14 | Допустимый |
| 1.5i 2114x | 2013 | 185/60 R14 | Допустимый |
| 1.6i 16V 2114x | 2013 | 175/70 R13 | Заводской |
| 1.6i 16V 2114x | 2013 | 175/65 R14 | Допустимый |
| 1.6i 16V 2114x | 2013 | 185/60 R14 | Допустимый |
| 1.6i 2114x | 2013 | 175/70 R13 | Заводской |
| 1.6i 2114x | 2013 | 175/65 R14 | Допустимый |
| 1.6i 2114x | 2013 | 185/60 R14 | Допустимый |
Параметры штатных гаек
Крепление литого диска к ступице подразумевает применение специальных болтов либо гаек. Нужно отметить, что гайки от штампованных дисков здесь неприемлемы. Во-первых, потому что у литых экземпляров конусная или сферическая часть крепежного элемента более выражена, чем у штампованного.
Замена переднего тормозного диска на ВАЗ 2112 своими силами
Например, коническая часть болта или гайки имеет угол в 60 градусов. Это делается с целью увеличения площади их контакта с более мягким, чем сталь материалом. Во-вторых, штамп тоньше литья, и при замене диска просто не хватит длины болта.
Лучше сразу использовать тот крепеж, который соответствует применяемому легкосплавному диску, иначе возможны деформации отверстий, крошение и царапины.
Мягкость металла также подразумевает регулярные проверки плотности затяжки крепежа, особенно в первое время и с новыми дисками, когда материал еще не уплотнился от рабочих нагрузок. В противном случае под действием цикличных ударов и вибрации гайки могут самопроизвольно раскручиваться.
У гаек должны быть конусные либо сферические шайбы. Нужно следить, чтобы профиль шайб точно подходил к соответствующему углублению в отверстии устанавливаемого диска. Некоторые модели дисков рассчитаны на использование цилиндрических креплений с плоскими шайбами.
