Инструменты:
Собираем генератор в обратном порядке с учетом ранее поставленных на корпусе меток. Винты затягиваем равномерно по кругу, чтобы получить легкое вращение вала генератора при сильно зажатых винтах любые заедания, перекосы послабления недопустимы! В последнюю очередь устанавливаем новое реле-регулятор.
Впрочем, если старое исправно и направляющие пазы для щеток не изношены, можно ограничиться заменой щеток. Предложенный метод может иметь вариации в зависимости от конструкции якоря генератора.
Возможна подпайка проводов обмотки на клеммы, выходящие из контактных колец например, некоторые генераторы Valeo и их близнецы Paris-Phone. В этом случае обязательно нужно пометить и соблюсти подвод проводов к кольцам который к внешнему и который к внутреннему кольцу — якорь сохраняет остаточную намагниченность, и смена полярности возбуждающего магнитного поля может затруднить первый запуск отремонтированного генератора.
Как снять генератор с Логана?
Попробуем самостоятельно снять генератор с двигателя k7j 1.4 литра автомобиля Рено Логан первого поколения (фаза один). Логан будет без кондиционера и ГУР, в самой простой комплектации. Поэтому процедура снятия не сложная, ее вполне можно выполнить самостоятельно, подручными инструментами. Как снять генератор на автомобилях с другой комплектацией рассмотрим в следующих статьях.
Для чего нужно снимать генератор с Логана?
Причин может быть несколько: замена, ремонт, проверка и техническое обслуживание. Подробнее о причинах: «Неисправности генератора Рено Логан первого поколения».
Необходимые инструменты и приспособления
Так как придется отвернуть всего два болта, то потребуется ключ на «16» (накидной или головка) для нижнего и ключ на «13» для верхнего.
Подготовительные работы
Устанавливаем автомобиль на смотровую яму (эстакаду или подъемник)
Если ни чего из перечисленного нет, можно поддомкратить автомобиль и снять правое переднее колесо чтобы облегчить доступ к генератору.
Очищаем от грязи генератор и прилегающие к нему поверхности
Используем металлическую щетку, кисть и ветошь.

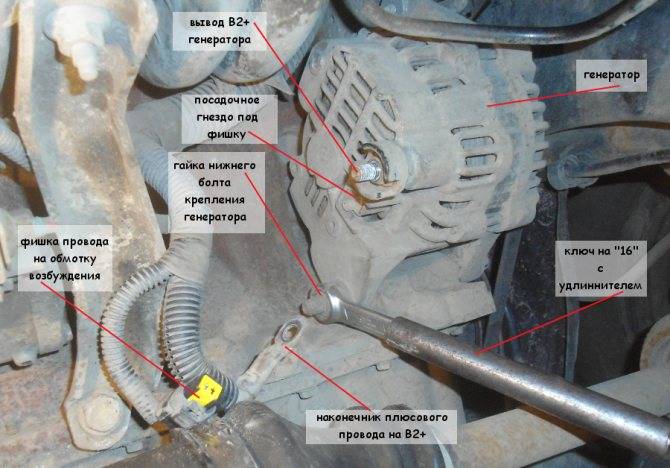

Отсоединяем провода от генератора
Удобнее всего отсоединить провода от генератора находясь под автомобилем. Сначала надавив на фиксатор, отсоединяем от вывода фишку провода на обмотку возбуждения. Потом при помощи ключа на «13» отворачиваем гайку крепления плюсового провода с вывода «В2+».
Проявив некоторую ловкость можно отсоединить провода от генератора прямо из подкапотного пространства, так как в этой комплектации автомобиля там много свободного места.
Ослабляем затяжку нижнего болта крепления генератора
Генератор крепится болтом с гайкой, поэтому ослабляем гайку при помощи ключа на «16». Это необходимо, чтобы была возможность перемещать генератор и снять ремень его привода.
Отворачивать гайку можно как снизу автомобиля, так и сверху. Ключ желательно иметь несколько удлиненный, так момент затяжки довольно большой (21 н.м).
Отворачиваем нижний болт крепления генератора при помощи удлиненного ключа на «16»
Отворачиваем верхний болт крепления генератора
Генератор крепится болтом к натяжной планке. Ключом на «13» отворачиваем этот болт и вынимаем. Снимаем ремень привода генератора, слегка подвинув генератор руками к двигателю.
Окончательно отворачиваем нижний болт крепления генератора
Используем ключ на «16». С его помощью окончательно отворачиваем нижний болт крепления и извлекаем его из кронштейна.
Снимаем генератор с двигателя
Отсоединяем генератор от двигателя руками и снимаем его.
Все, генератор автомобиля Рено Логан снят.
Устанавливаем его на двигатель в обратной последовательности
Отдельное внимание уделяем установке ремня привода генератора, там есть некоторые особенности, которые нужно знать
Примечания и дополнения
На автомобилях Рено Логан устанавливаются три генератора разной мощности в зависимости от комплектации. В данной статье рассмотрено снятие самого маломощного генератора производства MELKO (ток отдачи 70 А).
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Как снять генератор с Логана?
5. Сервисные данные и спецификация
Моменты затяжки резьбовых соединений
| Резьбовое соединение | Момент затяжки, Н·м |
| Болт крепления генератора | 21 |
| Болт крепления генератора | 44 |
| Болты крепления насоса усилителя рулевого управления | 21 |
| Болты крепления компрессора кондиционера | 21 |
| Болты ограничителя переднего подшипника генератора | 3 |
| Гайка шкива генератора | 117 |
| Болты переднего подшипника генератора | 4 |
| Болты регулятора напряжения генератора | 4 |
| Гайка клеммы генератора | 16 |
| Болт мостового выпрямителя генератора | 4 |
| Болты крепления компрессора | 4,4 |
| Гайка крепления провода тягового реле | 5 |
| Гайка крепления провода стартера | 8 |
| Болты крепления стартера | 44 |
| Болт крепления тяги привода переключения передач | 27,5 |
| Гайка клеммы стартера | 11 |
| Крепежные болты щеткодержателя стартера | 3 |
| Сборочные болты стартера | 6 |
| Болты крепления блока катушек зажигания | 15 |
| Свечи зажигания | 28 |
Необходимые приспособления и специнструмент
| Наименование | Предназначение |
| Ele. 1382 | Набор динамометрических ключей для заглушек 16 и 21 мм с ограничением крутящего момента 17,5 и 28 Н·м + квадратный переходник 9-9,52 для ключа Ele. 1086 |
Снятие и ремонт генератора на renault logan 1.6 с кондиционером
Появление неприятного гула при работе силового агрегата транспортного средства может быть вызвано самыми разными причинами. Одна из них – неисправность шкива генератора автомобиля. Исправить эту крайне неприятную ситуацию можно самостоятельным путем, правда для этого требуется владеть определенными навыками, инструментом и сноровкой.
Данная процедура будет показана на основе ремонта генератора Рено Логан, так как эта автомобильная марка очень распространена в нашей стране, а технология решения проблемы неисправности подойдет для аналогичных процессов с другими вариантами транспортных средств.
Замена щеток
Другой причиной выхода из строя генератора является поломка щеточного узла. Данная проблема сопровождается падением напряжения в бортовой сети, загорается контрольная лампа заряда аккумулятора, в зимнее время появляются проблемы с запуском. В этом случае ремонт генератора Рено Логан не потребует снятия детали, поскольку как написано выше эта процедура довольно сложная и потребует значительных временных и трудозатрат.
Можно установить щетки на генератор отдельно, есть возможность поменять весь узел в сборе, вместе с реле=регулятором. Этот способ наиболее предпочтителен, поскольку данный узел содержит все основные компоненты, которые могут выйти из строя, поэтому замена надолго избавит от проблем.
Перед началом работ необходимо снять клемму с аккумулятора. Затем открутить крышку с генератора. Для этого откручиваем гайку на 15(1), затем гайку на 13(2).
После этого откручиваем болт крестовой отверткой
Важно не слизать грани, иначе дальнейшая работа станет проблематичной
Так же важно не забыть снять контрольный провод зарядки. После этого можно снимать крышку генератора
Для этого ее надо не тянуть, а немного наклонять из стороны в сторону.
После установки реле производиться сборка компонентов в обратном порядке.
Снятие и ремонт
Схема электрооборудования автомобиля Renault logan (рено логан).
Система обозначений.
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Схема соединений переднего жгута проводов.
- Подрулевые переключатели.
- Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.
- Коммутационный блок и комбинация приборов.
- Блок предохранителей.
- Задний жгут проводов.
- Жгут проводов двигателя.
- Электронный блок управления двигателем.
- Подушка безопасности пассажира.
Схема соединений переднего жгута проводов.
Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.
Коммутационный блок и комбинация приборов.
Задний жгут проводов.
Жгут проводов двигателя.
Электронный блок управления двигателем.
Источник
Важный нюанс
Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками
Активация бортового компьютера рено: логан, сандеро, дастер | логан-сервис
Ремонт генератора Рено Логан своими руками
Критерии для правильной работы лямбда зонда
Условием эффективной оптимизации состава выхлопных газов с помощью катализаторов, установленных в автомобилях, является сжигание в цилиндрах двигателей, так называемых стехиометрических смесей, в которых 14,7 одинаковых единиц воздуха на 1 единицу массы топлива.
Его выполнение очень сложно из-за необходимости постоянной регулировки введенных доз топлива до текущей нагрузки двигателя, его температуры, скорости вращения и т. д. Поэтому, помимо использования датчиков, измеряющих эти количества, возникла необходимость ввести систему постоянного контроля фактического состава выработанных выхлопных газов
Это то, что использует лямбда-зонд, также известный как кислородный датчик, потому что он реагирует непосредственно на изменение содержания кислорода в выхлопных газах. Его увеличение свидетельствует о сжигании слишком плохой топливно-воздушной смеси, уменьшение — при чрезмерном обогащении композиции. Согласно этой информации, полученной зондом, контроллер увеличивает или уменьшает размер введенной дозы топлива.
Генератор рено логан — артикул
Итак, генераторы в машинах до 2021-го года и после отличаются, причем как не только артикулом по которому можно купить, но и фирмой производителя. Причем до 2021 года выпуска была доступна “пустая” комплектация без ГУРа и без кондиционера, а после рестайлинга ГУР уже ставился в базовую комплектацию по умолчанию, а кондиционер все так же оставался опцией.
| Комплектация | Год выпуска | Производитель | ОЕ-код |
|---|---|---|---|
| Без ГУРа и без кондиционера | до 2021 | Mitsubishi | 820 0660053 и 600 1548053 |
| c ГУРом и кондиционером или с ГУРом без кондиционера | до 2021 | Bosch | 7701477694 |
| c ГУРом и кондиционером или с ГУРом без кондиционера | от 2021 | Bosch / Valeo | 231007633R и 8200810621 |
Генератор для renault logan
| Артикул | Наименование | Аналоги | Цена |
| 8200727051Renault | генератор | 17 770 руб. | |
| 7701477694Renault | генератор | 943355138010 | 17 880 руб. |
| 943355138010MAGNETI MARELLI | генератор | 7701477694 | 9 000 руб. |
| 117206746RRenault | комплект ремня генератора | K016PK1823XS | 7 060 руб. |
| K016PK1823XSGATES | комплект ремня генератора | 117206746R | 3 800 руб. |
| BOR239UTM | регулятор генератора | F00MA45234 | 1 400 руб. |
| F00MA45234Bosch | регулятор генератора | BOR239 | 3 890 руб. |
| 593546Valeo | регулятор напряжения генератора | 2 500 руб. | |
| 8200211651Renault | ремень генератора | 6001548021, 1987947888, 4PK715 | 1 090 руб. |
| 8200598964Renault | ремень генератора | AD15298, 117206842R, 6PK1822 | 1 250 руб. |
| 4PK715DAYCO | ремень генератора | 8200211651, 1987947888 | 350 руб. |
| 1987947888Bosch | ремень генератора | 8200211651, 4PK715 | 400 руб. |
| AD15298Miles | ремень генератора | 117206842R, 8200598964 | 900 руб. |
| 117200713RRenault | ремень генератора ролики | 7 710 руб. | |
| 117202173RRenault | ремень генератора с роликом | 6 190 руб. | |
| 7701477522Renault | ремень генератора с роликом | 6 190 руб. | |
| 8200849831Renault | ролик натяжной ремня генератора | 2 500 руб. | |
| 119233042RRenault | ролик обводной ремня генератора | T36413 | 2 690 руб. |
| GA755.03SNR | шкив генератора | 7700110616 | 1 950 руб. |
| 7701477689Renault | шкив генератора | 7700110616, 535010510 | 12 900 руб. |
| 7700110616Renault | шкив генератора | 7701477689, GA755.03, 30606 | 5 460 руб. |
| 535010510INA | шкив генератора | 7701477689 | 2 350 руб. |
В нашей компании вы можете заказать оригинальные запчасти с доставкой в Москве. В каталоге вы можете подобрать новый генератор на Renault Logan с различными характеристиками.
Вас ждут демократичные цены и быстрая обработка заказов. У нас вы хотите дешево купить генератор для Renault Logan, также в продаже есть клиновый ремень, кронштейн и другие детали.
Замена генератора на авто с гур и без кондиционера
Замена генератора на Рено Логан происходит в исключительных случаях, и чаще всего это необходимо лишь тогда, когда невозможен его ремонт. Конечно, такое бывает крайне редко, но все же полная замена детали встречается на практике у владельцев Logan.
В данной статье будет рассмотрен процесс замены на примере автомобиля с 8-клапанным двигателем, а также с ГУР и без кондиционера. Разумеется, если у вас 16-кл. мотор, а также установлен кондиционер, то данная процедура будет несколько отличаться от того, что вы увидите ниже.
Необходимый инструмент
- Трещотка или вороток
- Ключ на 13 рожковый или накидной
- Головка на 13 мм
Симптомы и неисправности
Порядок снятия и установки генератора на рено логан с гур и без кондиционера
В такой комплектации снять генератор с автомобиля не составляет особого труда, поэтому делается быстро и без лишних проблем. Первым делом необходимо ослабить ремень и снять его.
Открыв капот, сверху необходимо открутить болт крепления к кронштейну.
Затем два болта снизу, используя накидной ключ, так как другим делать это будет весьма неудобно.
После этого можно пробовать извлекать генератор из под капота, как это наглядно показано на приведенном ниже фото.
После того, как все это выполнили, можно устанавливать новый генератор на свое место. Что касается цены на данный агрегат, то она составляет не менее 6000 за не оригинальный, и от 15000 рублей за оригинальный. Но есть варианты еще дешевле, и ничем не хуже — купить оригинальный генератор на Логан на разборке. Обычно, ценники начинаются от 3500 до 5000 рублей.
Окислились контакты, имеются повреждения проводки
Довольно часто причины, по которым Рено Логан не даёт зарядки аккумулятора, следует искать снаружи. Проверке подлежат все контакты, которые со временем могут загрязниться, окислиться или ослабнуть. Обычно при таких неисправностях лампа мигает. Это означает, что зарядка АКБ то идёт, то пропадает, например, во время тряски, когда контакты отходят, а затем возвращаются в исходное положение. Проблема решается их зачисткой мелкозернистой наждачной бумагой и подтяжкой.
Необходимо также тщательно проверить состояние проводов – они могут иметь естественный износ или повредиться при проведении ремонтных работ. Но даже если видимых повреждений не выявлено, стоит проверить целостность проводов с помощью подходящего измерительного прибора, омметра или мультиметра, на всех участках цепи.
Сигнализатор неисправностей
Порядок проверки и ремонта генератора
Проверяем генератор и, если есть неисправность ремонтируем:
- Разборка, прочистка и дефектовка деталей;
- Проверка статора и ротора на предмет обрыва или короткого замыкания;
- Проверка состояния колец возбуждения ротора;
- Проверка диодного моста и дополнительных диодов;
- Проверка реле – регулятора;
- Проверка высоты щёток и лёгкость их перемещения в гнёздах;
- Проверка срабатывания обгонной муфты;
- Сборка генератора и его проверка на специальном стенде.
Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом
При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см
фото ниже): RB0408A (UTM).
Фото 5. Реле Регулятор Renault RB0408A (UTM). Фото 6. Регулятор генератора RB0408A (UTM).
Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.
Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF. Фото 8. Коробка от генератора ALB0408 компании KRAUF.
На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.
Как узнать какой тип двигателя, установлен на вашем автомобиле…
Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.
Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.
Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.
Активируем бортовой компьютер
Снятие и ремонт
Естественно, для того, чтобы снять генератор на Рено Логан, необходимо предварительно выполнить подготовительные работы:
- Установить Рено Логан 1.6 на ровную поверхность, зафиксировать авто;
- Выполнить демонтаж переднего колеса с правой стороны машины (понадобится трубчатый ключ и домкрат);
- Завершающий шаг этого этапа – снятие специальной пластиковой защиты.
После этого можно приступать непосредственно к ремонту. С одной стороны, генератор на этой автомобильной марке с кондиционером крепится всего на трех болтах. С другой – выполнить демонтаж оказывается не так просто, как кажется с первого взгляда.
Сам процесс выглядит следующим образом:
- Изначально снимается ремень. Этот шаг довольно простой. Для его выполнения необходимо потянуть ключом на тринадцать натяжной ролик, вставить любой стержень в специально предназначенное для этого отверстие, собственно, зафиксировать ролик и выполнить окончательное снятие ремня.
- Еще один довольно простой этап – демонтаж трех креплений насоса ГУР. Следует помнить, что на Renault Logan один из нужных болтов расположен с обратной стороны этого устройства. Это позволит сдвинуть в сторону насос, хотя даже отсоединение креплений не даст выполнить данную операцию с легкостью.
- Третий этап – отсоединение генератора, который фиксируются описанными выше тремя болтами. Крепеж размещен очень неудобно, добраться до него неимоверно трудно, поэтому, на эту, казалось бы, простейшую операцию, уйдет достаточно много времени и сил. Естественно, отфиксированное устройство нужно вытащить с места его непосредственной эксплуатации. А сделать это тоже не совсем легко.
Чтобы попытаться выполнить дальнейший ремонт, необходимо скрутить регулятор напряжения. Это – настоящая хирургическая операция, так как потребуется использовать одновременно несколько инструментов:
- Вложить в шкиф несколько шайб подходящего размера, на них – гайку таким образом, чтобы она частично выглядывала.
- Внутрь вставить битку M10.
- Одновременно работая накидным ключом, накидной головкой и воронком выполнить задуманную процедуру.
Следующий шаг – демонтаж крышки. Все просто – требуется открутить всего четыре крепежных болта. Чтобы вытащить подшипники потребуется заранее приобрести специальный сниматель. После этого – проверить изделия на исправность. Желательно конечно, поменять их все, чтобы лишний раз не повторять эту не самую простую процедуру. Осталось только вернуть все в первоначальное состояние.
Замена лямбда-зонда и обманки лямбда-зонда
Установка
Генератор и система зарядки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА
| Двигатель | Генератор | Сила тока отдачи |
| K7J и К7М | MITUBISHI | 70А |
| VALEO SG7 | 75А | |
| BOSCH | 100А | |
| MITUBISHI | 110А | |
| К4М | VALEO SG9 | 100А |
| VALEO TG11 | 110А |
Из-за того, что для детальной проверки и обслуживания генератора требуются специальные навыки и оборудование, рекомендуется проводить эти работы в мастерской. Если генератор не заряжает аккумуляторную батарею или вызывает подозрения, то, перед принятием более серьезных мер, в первую очередь необходимо проверить следующее:
натяжение приводного ремня; аккумуляторную батарею; все соединения электрических проводов на чистоту и надежность.
Регулятор напряжения и щёткодержатель
Регулятор напряжения специально изготовлен для поддержания на одном уровне величины выходного напряжения генератора. Генератор сам ограничивает напряжение, т.к. отслеживается его выходное напряжение, и функцией регулятора является слежение за его величиной. Он является регулятором двухступенчатого контактного типа.
Нет необходимости покупки автолюбителем специального оборудования для проверки регулятора, поэтому в случае обнаружения неисправностей в нем, лучше обратиться за этим в мастерскую или заменить на новый.
Регулятор напряжения является герметичным прибором, который предварительно настраивается, и его обслуживание заключается лишь в периодической проверке проводных контактов.
Проводящие элементы отсоединяются все одновременно, а их концы очищаться метиловым спиртом, но можно очищать и простой наждачной шкуркой. С контактами регулятора следует обращаться так же.
Проверка правильной работы регулятора необходима только в том случае, если при проверке генератора, проводов, аккумуляторной батареи и всех контактов установлено, что они не имеют повреждений.
Следует помнить, что регулятор используется вместе с реле, которое используется для включения или выключения красной контрольной лампы зарядки аккумуляторной батареи. Если она загорается во время движения, то неисправность может быть не в генераторе и не в регуляторе напряжения, а в этом реле. Если управляющая обмотка реле выходит из строя, то реле замыкается, и контрольная лампа загорается.
Реле, управляющее контрольной лампой заряда аккумуляторной батареи, также лучше проверять в мастерской.
• Система зарядки аккумуляторной батареи включает в себя:
— сигнальную лампу цепи зарядки.
• Аккумуляторная батарея находится в моторном отсеке рядом с левой фарой.
• Генератор находится в передней части моторного отсека рядом с правой фарой.
Модели с двигателем K7J или К7М и механическим рулевым управлением
Генератор находится в задней части моторного отсека.
• Сигнальная лампа цепи зарядки встроена в щиток приборов.
Рено Логан: замена ремня генератора
Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года
Генераторы на Рено Логан.
Генератор применялся также на DACIA Logan 1.6, Рено Сандеро, RENAULT Clio, RENAULT Laguna, RENAULT Megane, RENAULT Scenic, RENAULT Kangoo, Рено Символ.
Генератор Рено Логан
Номера генератора Рено Логан 0124415013, 0124415014, 0124415038, 0124415040, 0124415041, 0986042770, 7700429310, 7700434900, 8200438148, 8200660040, 8200692865, CA 1470 IR, 0124415007, 0124415043, 0986041850, 230158902, 230158982, 2542420, 2542548, 283660, 283938, 437311, 439306, 440227, 7700101274, 7700421477, 7701476810, 7711134564, 8200030635, 8200103726, 8200727051.
Основные встречающиеся неисправности такого генератора — выход из строя реле регулятора напряжения Рено Логан, разрушение демпферного шкива генератора Рено Логан.
При износе шкива, также часто требует замены ремень генератора на Рено Логан.
Генератор на Рено Логан Бош всегда есть в наличии в Rs Center-Vostok, также возможен ремонт генератора по недорогой цене. На восстановленный генератор распространяется гарантия шесть месяцев.
Генератор на Рено Логан Мицубиси
Номера генератора A002TC0391 A2TC0391 8200400891 6001548053 8200660053. Генератор в наличии, возможен его ремонт. На таком генераторе может выйти из строя реле регулятор генератора, а также возможен выход из строя обмотки генератора Рено Логан.
Генератор на Рено Логан, Сандеро с кондиционером и ГУР фирмы Valeo устанавливался с 2009 года.
Генератор на Рено Логан Valeo
Номера агрегата генератор Валео на Рено Логан, Сандеро 8200674762, 8200810621, 439661, 440246, TG9B053. Генератор в наличии, возможен его ремонт, который обычно сводится к замене щеток генератора и подшипников генератора.
Ремонт генератора Рено Логан производится в течении 1 часа, на выполненный ремонт автомобильного генератора предоставляется гарантия шесть месяцев на замененные комплектующие.
Генератор Рено Логан с кондиционером фирмы Бош на 98 ампер устанавливался также на Рено Меган 1, и Рено Символ.
Для ремонта генератора Рено вначале снимаем пластиковую крышку генератора, открутив крестообразной отверткой 1 винт и ключом на 15 2 гайки.
Откручиваем 3 винта крепления реле-регулятора Рено Логан крестообразной отверткой и снимаем его.Прозваниваем диодный мост, ротор, смотрим на износ коллектора ротора, он не должен быть больше 0,5 мм. Если все исправно, а на генераторе зарядки не было скорее всего не работает реле регулятор — это наиболее слабое место генераторов на Рено. Нужно заменить его на новое.
Еще одно слабое место генераторов на Рено Логан- шкив генератора Логан.
В шкиве есть резиновый демпфер который расслаивается и шкив сползает в сторону генератора и трет о корпус. Если такое происходит меняем шкив на новый.
Шестигранником на 28 мм откручиваем шкив, и также закручиваем новый.
Ремонт генератора Рено Логан с кондиционером и без а так же других автомобилей можно сделать в сервисном центре Rscenter-Vostok по низкой цене.
Звоните нам по тел., или +7 (905) 513-64-75.
Генератор и система зарядки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА
| Двигатель | Генератор | Сила тока отдачи |
| K7J и К7М | MITUBISHI | 70А |
| VALEO SG7 | 75А | |
| BOSCH | 100А | |
| MITUBISHI | 110А | |
| К4М | VALEO SG9 | 100А |
| VALEO TG11 | 110А |
Из-за того, что для детальной проверки и обслуживания генератора требуются специальные навыки и оборудование, рекомендуется проводить эти работы в мастерской. Если генератор не заряжает аккумуляторную батарею или вызывает подозрения, то, перед принятием более серьезных мер, в первую очередь необходимо проверить следующее:
натяжение приводного ремня; аккумуляторную батарею; все соединения электрических проводов на чистоту и надежность.
Регулятор напряжения и щёткодержатель
Регулятор напряжения специально изготовлен для поддержания на одном уровне величины выходного напряжения генератора. Генератор сам ограничивает напряжение, т.к. отслеживается его выходное напряжение, и функцией регулятора является слежение за его величиной. Он является регулятором двухступенчатого контактного типа.
Нет необходимости покупки автолюбителем специального оборудования для проверки регулятора, поэтому в случае обнаружения неисправностей в нем, лучше обратиться за этим в мастерскую или заменить на новый.
Регулятор напряжения является герметичным прибором, который предварительно настраивается, и его обслуживание заключается лишь в периодической проверке проводных контактов.
Проводящие элементы отсоединяются все одновременно, а их концы очищаться метиловым спиртом, но можно очищать и простой наждачной шкуркой. С контактами регулятора следует обращаться так же.
Проверка правильной работы регулятора необходима только в том случае, если при проверке генератора, проводов, аккумуляторной батареи и всех контактов установлено, что они не имеют повреждений.
Следует помнить, что регулятор используется вместе с реле, которое используется для включения или выключения красной контрольной лампы зарядки аккумуляторной батареи. Если она загорается во время движения, то неисправность может быть не в генераторе и не в регуляторе напряжения, а в этом реле. Если управляющая обмотка реле выходит из строя, то реле замыкается, и контрольная лампа загорается.
Реле, управляющее контрольной лампой заряда аккумуляторной батареи, также лучше проверять в мастерской.
• Система зарядки аккумуляторной батареи включает в себя:
— сигнальную лампу цепи зарядки.
• Аккумуляторная батарея находится в моторном отсеке рядом с левой фарой.
• Генератор находится в передней части моторного отсека рядом с правой фарой.
Модели с двигателем K7J или К7М и механическим рулевым управлением
Генератор находится в задней части моторного отсека.
• Сигнальная лампа цепи зарядки встроена в щиток приборов.
Источник
Калькулятор перевода силы тока в мощность
Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт
Renault Logan — популярный автомобиль, который производился с 2004 года по 2021 годы, после чего уступил место второму поколению. Российский рынок — единственный из европейских, где машина продавалась под брендом Renault, на всех остальных это была Dacia Logan. Ну и был еще “универсал” Dacia Logan MCV, который в России выпускался как LADA Largus.
Первое поколение “Логанов” имеет две версии — до рестайлинга и после. Причем во всем мире рестайлинг растянулся на два года — в 2008-м производство обновленных машин началось в Румынии, а в России его запустили только в декабре 2009-го, то есть машины на рынок попали уже в 2021-м.
Эти детали важны для того, чтобы не запутаться в версиях машины и версиях генераторов. Потому что версии после рестайлинга датируются в сети и 2008-м, и 2009-м годом. Но во всех источниках информации про генераторы вы увидите только версии до 2021 года и после. Какие генераторы стоят на этих машинах?
Диагностика, признаки неисправности, причины
Замена генератора
Причины неисправности лямбда зонда
Лямбда-датчики, изготовленные в соответствии со стандартами оригинальных деталей, обычно не портятся в течение всего срока службы транспортного средства без участия внешних причин. К ним относятся: механические воздействия, вызывающие физический ущерб, например, растрескивание керамического сердечника или прерывание кабельных соединений; загрязнение сенсора из-за твердых частиц паров, осаждающихся на него, что заставляет реакцию зонда замедляться до изменений состава выхлопных газов и, следовательно, нарушения электронного модуля управления двигателем; Увлажнение и коррозия электрических соединителей, которые изменяют значения сигналов, излучаемых зондом.
Признаки неисправности генератора
Современные легковые автомобили буквально напичканы электроникой, одних только датчиков насчитывается несколько десятков, и со временем ситуация только усугубляется. Автопроизводители стараются увеличивать мощность генератора соответственно потребностям бортовой сети, но удаётся это не всегда, и потому при возникновении проблем с аккумулятором нельзя исключать, что он просто недозаряжается при работающем двигателе.
Как же понять, что генератор не даёт зарядку на аккумулятор, или она не способна покрыть потери заряда батареи при пуске мотора?
Существует несколько признаков, указывающих на то, что виновник недозаряда – генераторный блок:
- световая индикация в виде горящего символа аккумуляторной батареи;
- недостаточно яркий свет фар;
- посторонние шумы, слышимые со стороны генератора;
- перебои в работе АКБ.
Сочетание любых двух из этих признаков должно вас насторожить.
Отметим, что все неисправности, связанные с работой узла, ответственного за электроснабжение автомобиля, делятся на механические и электрические. К числу первых можно отнести ослабление креплений, износ подшипников и щёток, поломка прижимных пружин, ослабление натяжки приводного ремня и т. д. Электрических причин тоже немало – это проблемы с проводкой (обрывы, КЗ), обмоткой, перегорание диодного моста, пробои и пр.
Крайний случай – это полный выход из строя генератора, который попросту обездвижит ваш автомобиль. Но это не всегда приговор. Во многих случаях проблема исправима, хотя в некоторых случаях это будет стоить и денег, и времени, и усилий.
Замена генератора требуется в основном только в том случае, когда поломка достаточно серьёзная, а стоимость ремонта, если он возможен, не намного дешевле нового устройства.
Проверка реле-регулятора генератора bosh c переменным входом(«живое» или нет)
При слабой зарядке не спешите снимать генератор. Почти все механические неисправности, будь-то износ щеток или развалившиеся подшипники — следствие долгой эксплуатации. Современные генераторы оснащаются закрытыми не обслуживаемыми подшипниками, которые просто подлежат замене по истечении определенного срока или пробега автомобиля.
То же относится и к электрической части — часто узлы подлежат замене целиком. Также причинами могут быть: Самостоятельная проверка генератора Самый простой способ — проверить предохранитель.
Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца.
В процессе работы щетки неизбежно изнашиваются, их может заклинить, перекосить, а канавки токосъёмных колец забиться графитовой пылью.
Источник
