Признаки неисправности датчика температуры охлаждающей жидкости
Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.
Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:
- На приборной панели ТС горит Check Engine или появился значок термометра;
- Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
- Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
- Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.
Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.
Причины поломки датчика температуры ОЖ
Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.
В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:
Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения
Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха
Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.
Можно ли ездить со сломанным датчиком или без него
Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.
Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

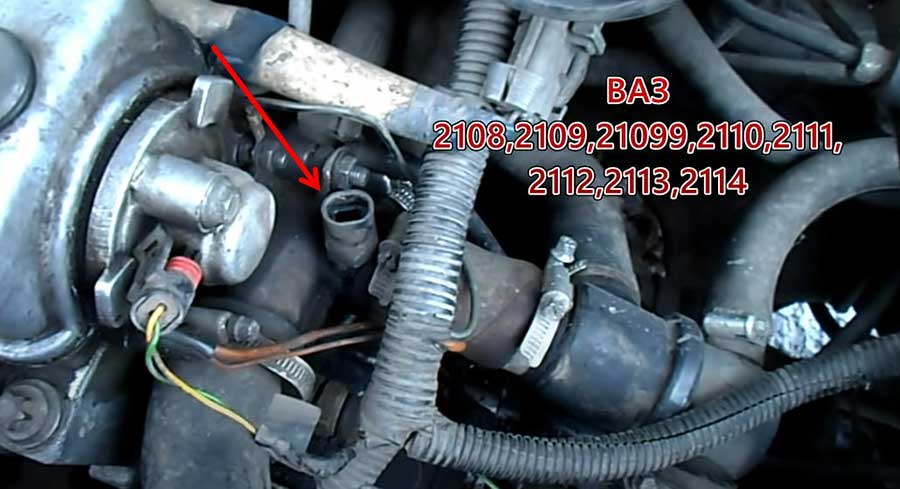

Где находится ДТОЖ
Многие автовладельцы не знают, в каком месте искать ДТОЖ. Часто он расположен на двигателе возле магистрали выпуска отработанных газов, что позволяет быстро к нему добраться и заменить.
Но информацию о точном расположении датчика можно посмотреть в мануале к автомобилю так как, нужно прямо сказать, место установки может быть неожиданным.
В некоторых автомобилей датчик, контролирующий температуру антифриза (тосола), находится внутри термостата или возле него. Главное, чтобы ДТОЖ контактировал с охлаждающей жидкостью, ведь в ином случае ее применение не имеет смысла.
В большинстве случаев он может находится в следующих местах:
- радиатор;
- верхний патрубок, который соединяет радиатор и блок цилиндров;
- кожух термостата;
- под крышкой ГБЦ.
Место расположения датчика температуры Приора
Поломка прибора
Бывает, что такая отлаженная система дает сбой и перестает работать. Именно в этот момент автомобилисты задаются вопросом, как проверить термостат. Для начала стоит разобраться в причинах возникновения неисправности, поскольку от этого зависит дальнейшие действия.
- Клапан заклинило в закрытом состоянии. В такой ситуации сам датчик работает и постоянно пробует открывать заслонку, однако, у него ничего не получается. Жидкость будет двигаться по малому кругу системы, продолжая тем самым нагнетать тепло. На приборной панели должен незамедлительно загореться индикатор перегрева двигателя;
- Клапан изначально закрыт неплотно. В таком случае тосол сразу начинает свое движение по большому кругу системы. Какие могут быть последствия? Попадая в радиатор, жидкость охлаждается и не способна набирать оптимальную температуру в 90 градусов, поскольку двигатель просто не нагревается до этого значения. Работа термостата не будет ощущаться, и мотор будет постоянно охлажденный. Неправильная работа особенно остро ощущается в холодное время года, когда двигатель становится просто невозможно прогреть до рабочей температуры.
Слева неисправный термостат, который заклинил в открытом положении, справа — исправный
Вот почему очень важно разобраться, как выполняется проверка термостата на работоспособность. Плохо разогретый двигатель расходует значительно больше топлива, которое хуже сгорает и загрязняет окружающую среду
Не работает указатель или все же датчик температуры?
В этом вопросе существует один небольшой, но очень коварный нюанс. Дело в том, что выйти из строя может как сам указатель, так и датчик температуры. В первом случае водитель лишь получает недостоверные показания приборов, что в большинстве случаев при хорошем состоянии автомобиля и отсутствии в нем неисправностей не приводит к серьезным последствиям, однако и является достаточно неприятной поломкой.
Однако если не работает ДТОЖ, то последствия могут быть куда плачевнее. Все дело в том, что современные автомобили «напичканы» электроникой, которая призвана защитить автомобиль от возможных поломок. Работа всей этой электроники основана на датчиках, и именно данные получаемые от них являются основой для формирования сигналов управляющим механизмам, которые корректируют работу узлов автомобиля.
Если бортовой компьютер принимает неверные данные с них, то в результате неправильно регулирует работу узлов автомобиля, что может привести к крайне неприятным последствиям. Поэтому, если у вас возникли проблемы с показателями температуры двигателя, то в первую очередь нужно определиться, дело в указателе температуры или все-таки в датчике.
Как проверить датчик температуры ОЖ
Проверить температурный датчик можно множеством способов. Оптимальным вариантом будет использование OBD2-адаптера, поскольку он может показать коды ошибок. Если же нет возможности купить адаптер, но под рукой есть омметр, то диагностику можно провести с его помощью. Последний вариант менее надежный, но в опытных руках он показывает неплохие результаты.
Компьютером
Для комплексной проверки температурного датчика рекомендуется использовать OBD2-адаптер, который в народе часто называют компьютером. Адаптер имеет вид небольшого блока с разъемом, который подключается к диагностическому гнезду на приборной панели транспортного средства. Управление адаптером осуществляется по беспроводному каналу связи Wi-Fi или Bluetooth, а подключиться к нему можно с помощью смартфона или ноутбука.
Адаптер хорош тем, что с его помощью можно узнать внутренние ошибки автомобиля, что будет особенно критично в случае активации индикатора Check Engine.
Проверка температурного датчика с помощью ELM-327:

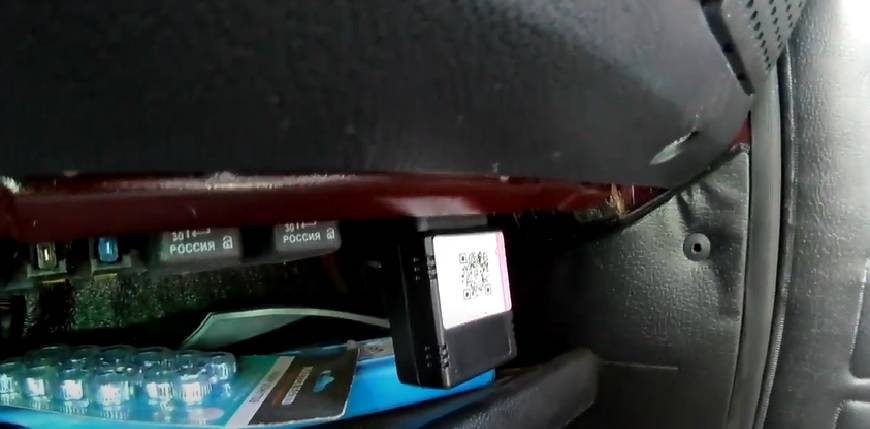

Вставьте адаптер ELM-327 в диагностический разъем на автомобиле, установите на смартфон программное обеспечение для работы с прибором, подключитесь к нему через телефон по беспроводному каналу Wi-Fi или Bluetooth.

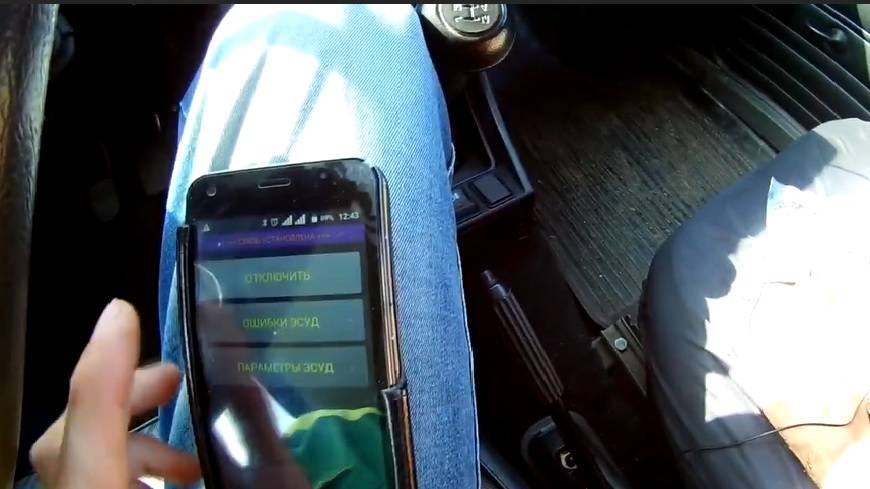

Активируйте пункт меню “Ошибки ЭСУР” – через несколько секунд на экране появится перечень обнаруженных ошибок. Если проблемы именно с датчиком температуры, появится код Р0115, Р0117. Р0116 или Р0118.
Омметром

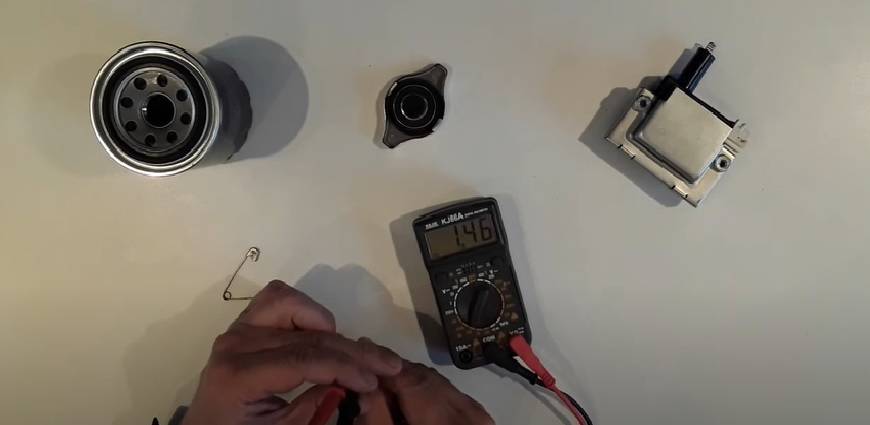

Протестировать ДТОЖ можно с помощью омметра, однако в данном случае придется выкрутить устройство из охлаждающем системы (инструкция по демонтажу рассмотрена выше). Для тестирования понадобится нормативные показатели по сопротивлению в зависимости от температуры окружающей среды – узнать их можно в магазине при покупке ДТОЖ, а также в любом сервисном центре по обслуживанию автомобилей.
Тестирование выполняется следующим образом:

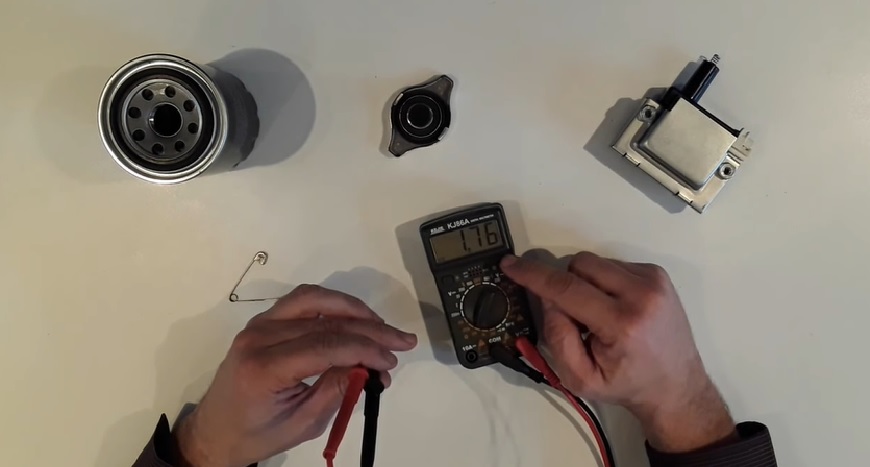

Активируйте омметр, установите базовое значение приборе (например, 1 Ом), подключите провода от омметра к электрическим контактам на ДТОЖ.
Посмотрите на циферблат омметра – там появится число, отражающее уровень напряжения. Сравните его с нормативными показателями.

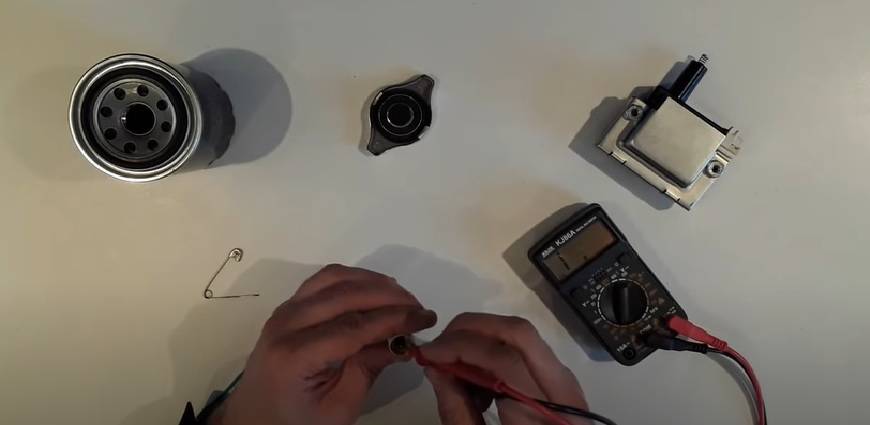

Для дополнительной диагностики коснитесь рукой конца термодатчика – если устройство работоспособно, то его уровень напряжения должен уменьшится.
Чтобы повысить точность тестов с омметром, можно использовать термометр. Для этого термочувствительный элемент прибора помещается в емкость с водой и термометром. После этого воду нагревают, а каждые 5 градусов нагрева смотрится показатель по сопротивлению. В результате составляется таблица эмпирических показателей по температуре, которая потом сравнивается с нормативными показателями. Если показания серьезно отличаются, то прибор сломан.
Причины поломки датчика температуры ОЖ
Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:
- Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
- Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
- Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
- Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
- Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
Сигнал о неисправности
В машинах ранее чем 2000 года выпуска из-за поломки прибора могут выйти из строя несколько контрольных систем, без которых невозможно пройти ни одно ТО.
Когда бортовая система выявляет данную неисправность, то загорается лампочка красного цвета (свидетельствующая о том, что следует проверить функциональность двигателя) или же индикатор «MIL» (который генерируется специальным кодом о поломке – Р-0117, -0118 или -0125).
В современных автомобилях красная лампочка срабатывает в том случае, если температурный датчик закорочен, выдает аномальное значение или же разомкнут.
Устройство от известного автомобильного производителя General Motors будет выдавать ошибку с кодом 14 или 15. Приборы Ford – сообщать о поломке с кодом 21, 51 или же 81.
Использование датчиком температуры жидкости вне машин
Датчик температуры жидкости (fts) 246079 используется для функционирования системы обогрева шлангов. Fts в шлангах с оплеткой нужен для того, чтобы жидкость внутри шланга не замерзала. Он подключен напрямую к шлангу вместе с системой обогрева и обеспечивает бесперебойную подачу жидкости.
Особенно активно fts используется в зимнее время, или же в местах, где климат имеет непостоянных характер. Без fts сложно представить современные теплицы, в которых продукты растут круглые год.
Однако стоит отметить, что функция размораживания это не единственная его функция. В некоторых условиях жидкость необходимо подогреть до определенной конкретной температуры, особенно обращаясь с тонкими органическими культурами. С этим fts также прекрасно справляется, имея погрешность в измерении воды внутри шланга до одного градуса Цельсия.
Испытание на работоспособность
Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.
Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.
Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

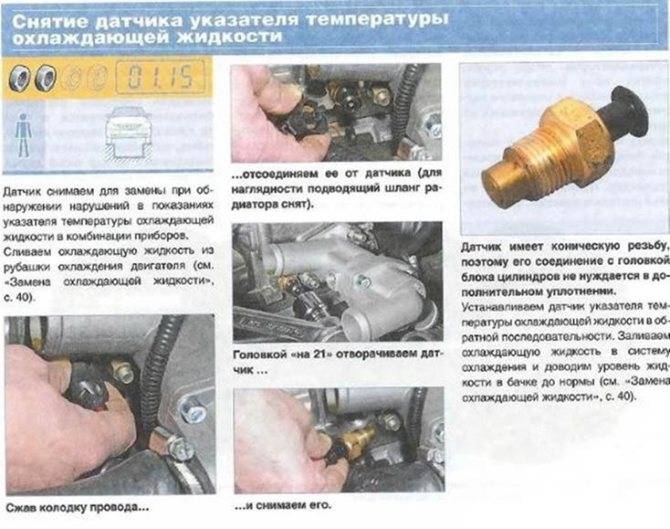

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:
- Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
- Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
- Отсоедините от термоэлемента колодку с проводами.
- Выкрутите деталь, пользуясь ключом подходящего размера.
Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.
Для проведения испытаний вам понадобится:
- мультиметр или другой прибор, способный мерить сопротивление цепи;
- небольшая емкость для воды (можно обычный стакан);
- термометр со шкалой до 100 °С.
Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.
Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.
Как проверить
Чтобы самостоятельно определить неисправность устройства, необходимо его проверить: для этого изначально рекомендуется произвести отключение питания авто, сняв с аккумулятора разъёмы. Далее нужно слить до последней капли охлаждающую жидкость.
Датчик отсоединяют от автомобиля, снимая все подключённые к нему провода — обычно это только одна колодка. Затем откручивают крепление и вынимают ДТОЖ. Выводы, предназначенные для крепления ДТОЖ к автомобилю, необходимо подключить к омметру для проверки устройства.
Чтобы перейти непосредственно к проверке, необходимо подготовить неглубокую ёмкость с горячей водой, в которой разместить датчик так, чтобы выводы были над поверхностью воды.
Далее необходимо следить за изменениями значений сопротивляемости на омметре. В процессе остывания воды происходит снижение сопротивляемости, что указывает на исправность агрегата — если ДТОЖ не исправен, то показания на омметре не меняются.
Узнайте, за что отвечают такие датчики: положения коленвала, парктроника, дождя, уровня охлаждающей жидкости, зажигания Холла.
Чтобы окончательно убедиться в неисправности агрегата, рекомендуют сравнить показатели омметра, полученные вами в ходе проверки, с показателями таблицы, которая составлена специалистами.
Как проверить ДТОЖ: видео
Лечение
Первое что следует сделать при обнаружении неисправности, или неадекватной работе измерителя нужно проверить наличие самой жидкости и погруженность в нее датчика. Поэтому регулярно проверяйте и доливайте хладагент в ваше авто.
Следующим шагом будет проверка контактов на предмет их окисления или других нарушений в подключении. Как правило, датчик находится у термостата, там его можно найти и проверить самостоятельно. В некоторых движках датчиков может быть несколько, заранее уточните их количество и местоположение.
Как только устройство было найдено, демонтируйте его и проверьте, погрузив в стакан горячей воды. Замерьте сопротивление на выходе. Датчик должен показывать различные перепады сопротивления правильные их величины для вашей модели нужной найти в интернете. Как вывод, если показания далеки от идеальных – измеритель следует заменить на новый.
Как проверить работоспособность?
Для проверки работоспособности потребуются следующие инструменты:
- термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
- мультиметр (для замера сопротивления термистора);
- емкость с водой (которую нужно будет медленно подогревать до температуры кипения).
Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.
Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:
- 40 градусов — порядка 1000 – 1200 Ом;
- 50 градусов — 1000 Ом;
- 60 градусов — 800 Ом;
- 80 градусов — порядка 270 – 380 Ом;
- 100 градусов — порядка 170 – 180 Ом.
При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).
Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.
Заливаем антифриз
Заливка антифриза в Renault Duster осуществляется в строгом соответствии с рекомендациями производителя. Следует помнить что концентрация охлаждающей жидкости как правило не превышает 70%, в то время как вода и антифриз смешиваются в одинаковых пропорциях. Перед заливкой смеси в систему, сливное отверстие закрываем. После того как радиатор и прочие элементы заполнены закрывается крышка и заводиться двигатель.
Для того чтобы результат проведённого мероприятия был более ощутимый и долговечный, целесообразно включить печку так как в этом случае антифриз заполнит всю систему и вытеснит скопившийся воздух. По прошествии нескольких дней будет нелишне проверить уровень охлаждения. Если есть необходимость, жидкость следует долить.
Осуществляя замену ОЖ, выберите отдаленное место, так как чем меньше людей и животных будет поблизости, тем лучше
Дело в том, что вам придётся иметь дело с токсичной жидкой средой, поэтому следует проявлять предельную осторожность. Важный момент ни в коем случае не следует сливать ОЖ в не отведенные для этого места!
Причины неисправности

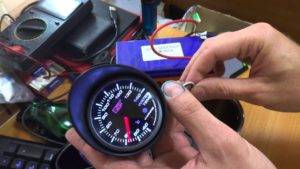

Зависание стрелки на приборной панели
Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.
Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.
Какие есть варианты?
Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:
- Сломался магнитный моторчик привода стрелки.
- Разрывы и нарушения в работе электрических цепей приборной панели.
- Замыкание в плате самой приборки.
- Зависание, связанное с датчиком температуры.
- Неполадки в ЭБУ.
Методы устранения
Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.
Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.
Сломался магнитный моторчик привода стрелки
Процесс ремонта и разборки приборной панели
Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.
Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.
Рекомендуем: Зачем нужны загустители масла в двигатель?
Разрывы и нарушения в работе электрических цепей приборной панели
Определение неисправности связанное с проводкой
Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.
Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.
Замыкание в плате самой приборки
Определение замыканий на плате приборки
Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.
Зависание, связанное с датчиком температуры
Местонахождение датчика температуры
Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.
Неполадки в ЭБУ
Процесс определения ошибок ЭБУ и их устранение
В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.
Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.
Предназначение устройства
ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.
Рекомендуем: Что лучше распределенный впрыск или непосредственный?
Температура двигателя определяет такие нюансы:
- расход горючего на 100 км;
- объем и качество газов;
- возгорание топливовоздушной смеси;
- оптимальная работа коробки передач.
Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.
Как ДТОЖ влияет на работу ДВС?
По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:
- Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
- Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
- Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
- С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
- Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
- ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.
Что представляет собой ДТОЖ
Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.
Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.
Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.
Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.
