Углы установки передних и задних колёс (проверка и регулировка) Рено Логан Сандеро (Renault Sandero Logan)

Схемы перестановки колёс

Схождение и развал на автомобиле Renault Logan

Самостоятельная настройка развал-схождения колес Положение колес при отрицательном и положительном схождении Иногда возникает ситуация, когда водителю становиться некомфортно передвигаться на своем автомобиле — машина подвергается повышенной вибрации, менее предсказуемо ведет себя в поворотах, тормозит с заносом в одну сторону и.

При определенных навыках исправить ситуацию можно собственными силами. Перед началом самостоятельной настройки нужно замерить положение колеса в данный момент — для этого постарайтесь вывернуть руль так чтобы колеса смотрели наиболее ровно. Возьмите мел и сделайте насечки на полу и крыльях автомобиля, линии должны отмечать как стоит колесо.

После этого возьмите шнурок с грузом на одном конце и закрепите его на крыле, что бы можно было соотносить ровное положение развала и положение на данный момент колеса. Для точности сделайте несколько измерений. Помните, точное расстояние стоит измерять под прямым углом. Далее, выверните руль на 90 градусов и как отрегулировать развал на рено логан немного автомобиль, проделайте то же.

Таким же образом повторите действия, вывернув руль на 90 градусов в другую сторону.

Но если кулак всё-таки был снят, то вполне возможно, что забыли докрутить одну из гаек. Крепёж поворотного кулака Если колесо наклонено вовнутрь, наверняка сейчас отсутствует верхний винт. Эксплуатировать авто в этом случае нельзя, а углы развала на Рено Логан не регулируются! Чтобы проверить нашу гипотезу, нужно поддомкратить автомобиль и снять переднее колесо.

Клуб автолюбителей Рено Логан

Элементы крепления поворотного кулака будут видны. Одна распространённая ошибка При замене рычагов 1 крепёжные винты на сайлентблоках надо затягивать в последнюю очередь. Кузов авто при этом не должен находиться на подъёмнике. Возможность такой регулировки в Рено Логан присутствует и обеспечивается за счет изменения длины рулевой тяги с наконечником. Все эти постулаты свойственны для передней ходовой части.

Если приходят в негодность задние покрышки, то это также свидетельствует о присутствии неполадок в подвеске, в связи с чем, возникает неотложная потребность ремонта ходовой. Некоторые умельцы выполняют как отрегулировать развал на рено логан своими руками. Расход топлива на км Дастер Какие признаки указанного дефекта? Процесс эксплуатации подразумевает постепенный износ всего перечня деталей в подвеске, что сопровождается изменением углов положения колес. Если пренебрегать неполадками в подвеске, то такое обстоятельство негативно скажется на безопасности или вызовет непоправимые последствия.

Небольшую исправность можно устранить своими руками. Наподобие любой иной неисправности нарушение углов обладает своими признаками.

В качестве основного симптома фигурирует увод движущегося авто в какую-либо из сторон. Наиболее характерно этот признак проявляется при резком замедлении.

Регулировка развала схождение Рено Логан

Когда обнаружились следы неравномерного истирания покрышек, то необходимо сразу склониться к проверке корректности углов колес и состояния всех узлов в ходовой части Рено Логан. Дополнительными факторами, свидетельствующими о прогрессии рассматриваемой нами неисправности, могут выступить: Как обозначалось, при возникновении малейших симптомов нарушения углов колес следует немедленно заняться проверкой правильности их установки.

Причины возникновения неисправности В виде негативных факторов могут иметь место такие аспекты: Отметим, что свою лепту в нарушение углов установки колес Рено Логан вносит эксплуатация в условиях некачественного дорожного полотна.

голоса

Рейтинг статьи

Регулируем самостоятельно ручник

Здесь подразумевается выполнение нижеприведенных действий.

  1. Демонтируем декоративную заглушку, присутствующую на облицовке тоннеля в салоне.
  2. Вооружившись ключом «Торкс-20», откручиваем весь перечень крепежных компонентов.
  3. Теперь облицовку можно снимать. Обнаруживаем регулировочную гайку.
  4. Вращаем гайку в нужном направлении примерно на половину одного оборота. Пользуемся ключом 10-го типоразмера.
  5. Проверяем изменившийся уровень натяжки путем активации рычага системы. Считаем щелчки и удостоверяемся в факте фиксации автомобиля против скатывания.
  6. Таким способом достигаем ранее обозначенного количества щелчков механизма при активации рычага, после которых автомобиль Рено Логан начинает надежно удерживаться с помощью стояночного тормоза. Регулировка ручника завершена.

Признаки неисправности

В процессе эксплуатации идёт износ деталей подвески, и соответственно изменяются и установочные углы колёс. Если не заниматься указанной проблемой, то дальнейшая эксплуатация автомобиля может привести к серьёзным последствиям. Как и любая неисправность, изменение установочных углов колёс машины имеет свои симптомы. Основным признаком нарушения регулировок является увод автомобиля в какую-нибудь сторону, особенно заметно это проявляется при экстренном торможении.

Дополнительными признаками изменения настроек являются: увеличение усилий при повороте руля и гудение резины. Если в процессе эксплуатации выявлены данные признаки, то для предотвращения аварийных ситуаций и больших денежных затрат следует проверить и отрегулировать схождение колёс Логана.

7.3. Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при его эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Углы установки колес проверяйте на автомобиле без нагрузки, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески.
После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.
При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота колес, затем угол развала и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Регулировка угла развала передних колес не предусмотрена конструкцией автомобиля.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Регулировка углов развала и схождения задних колес конструкцией автомобиля не предусмотрена. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, может быть вызвано износом и деформацией деталей подвески, а также деформацией кузова. При обнаружении отклонений в параметрах задней подвески, вызванных деформацией ее элементов и кузова, надо найти причину возникновения отклонений и устранить ее заменой вышедших из строя деталей.



ПРЕДУПРЕЖДЕНИЕ
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Углы установки колес
Угол продольного наклона оси поворота передних колес…..2 °42’±30’
Угол развала:
передние колеса…..–0 °10’±30’
задние колеса…..–0 °51’±15’
Схождение:
передние колеса……–0 °10’±10’
задние колеса……+0 °44’±15’
Максимальная разница углов установки правого и левого колеса……1°

Углы установки колёс Рено Логан

Регулировка развала. К процедуре проверки и последующей регулировки углов в модели Renault Logan прибегают при таких обстоятельствах:

  1. После ремонтных манипуляций с ходовой частью.
  2. При изменении клиренса авто.
  3. При появлении факта увода от прямолинейной траектории.
  4. Если авто стремится рыскать на высоких скоростях.
  5. Когда наблюдается склонность к уводу при торможении (при исправном тормозном узле).
  6. При неравномерном износе протектора.
  7. Если возникла потребность прилагать большие усилия к рулю в поворотах.
  8. Когда имели место случаи пробоя подвески и повреждения дисков или компонентов ходовой.

Рено Симбол. Углы установки передних колес

Проверка углов установки передних колес

Проверка углов установки передних колес – точная и сложная операция, практически недоступная автовладельцу для самостоятельного выполнения. В автоцентрах для проверки и регулировки применяются сложные оптические стенды, способные с большой точностью выполнить эту работу.
Углы установки колес, отличающиеся от рекомендованных фирмой Renault, приводят к ухудшению управляемости, устойчивости автомобиля и повышенному износу протектора колес.
Рекомендуется регулярно, а после работы с подвеской или рулевым управлением обязательно проводить проверку и регулировку углов установки передних колес.
Для справки в табл. 6.1 приведены контрольные значения углов установки передних колес в зависимости от дорожного просвета.
Таблица 6.1
Углы установки передних колес в зависимости от дорожного просвета
Допустимая разница углов между правым и левым колесом не более 1°.
Угол схождения (мм) передних колес 0°16’±20′, или (1,6±2,0) мм.

Видео по теме «Рено Симбол. Углы установки передних колес»

Регулировка схождения колес Reno Logan

Схождение своими руками. Выставляем руль ровно

Схождение колес, своими руками, дедовский метод.

Поверка и регулировка схождения

Условия те же, что и при предыдущей проверке. Замеры проводят на внутренней стороне колёсного диска в месте соприкосновения с покрышкой при помощи телескопической линейки или электронной рулетки в передней и задней части. Расстояние на обоих колёса от уровня пола должно быть одинаково и находиться точно посередине колеса. Вычтя из показаний задних замеров передние, получим углы схождения передних колёс на оси автомобиля. Для большей точности машина перекатывается так, чтобы метки поменялись местами и делаются повторные замеры. Установка угла происходит путём изменения длин тяг с помощью муфт. Неоднократное проведение замеров и регулировок позволит установить приблизительные значения.

Причины появления неисправности

Причинами нарушения установочных углов колёс являются:

  • Естественное изнашивание элементов подвески.
  • Повреждения узлов подвески.
  • Нарушения целостности кузова автомобиля после аварий.
  • Эксплуатация машины с излишней загруженностью.

Как осуществляется регулировка?

Для проверки углов колес Рено Логан современные центры располагают 3D-оборудованием. Это позволяет достигать высокой точности при регулировке. Напомним, что регулирующий процесс подразумевает присутствие только исправной подвески, так как в ином случае достигнуть корректных результатов будет невозможно. Данный аспект обязывает мастера произвести предварительную и тщательную проверку состояния узлов подвески. На стенде определяются углы установки всех колес, а затем достигнутые результаты подлежат сравнению с регламентными значениями. Если присутствуют отклонения, то выполняют регулировку.

Как вариант, проверить и отрегулировать обозначенные величины можно в гаражных условиях. Для этого понадобятся отвесы, уровень с линейкой или рулеткой. Сразу скажем, что достижение хорошего результата при таком подходе является весьма проблематичным.

Когда нужно делать развал схождение

Здесь сразу нужно оговориться: если речь в дальнейшем идет о парных деталях, то их так и нужно менять, но не по одной. Причем устанавливать нужно комплект на обе стороны, выпущенный одной и той же компаний-производителем.

Замена шаровых опор

Эти детали напрямую влияют на положение колес относительно поверхности дороги, поэтому после установки новых шаровых опор развал-схождение делать нужно обязательно. Причина этого в том, что когда старая деталь постепенно изнашивается, появляется люфт, который вы устраняете, производя регулировку схождения, развала. А если вы решили поменять шаровые опоры, люфт исчезает. Поэтому колеса будут стоять по-другому и их положение нужно регулировать.

Рулевые наконечники и рейка

С первыми всё ясно: именно их раскручивают в автосервисе, когда регулируют схождение. Здесь нежелание пройти проверку и настройки приведет просто к немыслимо большому износу резины и кошмарному управлению. С рейкой дело обстоит несколько иначе: если пришлось ее снимать только для замены пыльников, то схождение и развал регулировать не надо. В иных случаях это сделать придется.

ШРУСы

Может показаться, что они не имеют никакого отношения к элементам подвески: «ребята» просто вращают колеса, передавая им крутящий момент от коробки и двигателя. Но не все так просто: при замене ШРУСа приходится рассоединять шаровую опору, иногда рулевой наконечник (зависит от марки авто). При этом нет никакой гарантии, что мастер не стронул регулировку: иногда «дядя Ваня» в гараже, чтобы снять шаровую или наконечник без съемника просто лупит ступице тяжелым молотком (или легкой кувалдой), что запросто сбивает регулировку. Но даже и поездка на СТО не даст 100% гарантии, особенно если машина совсем даже не новая.

Шаги

После какого ремонта она требуется?

Но всё вышесказанное актуально только для автомобилей:

  • На которых не чинили подвеску. Смена шаровых опор, ШРУСов – прямиком на диагностику. Тогда как при замене шин/дисков, амортизаторов это не нужно.
  • Аналогично, рулевое управление. Если менялись наконечники, тяги или узел целиком: без этого поведение автомобиля становится непредсказуемым.
  • Не попадавших в ДТП. Продукция французского бренда славится повышенной устойчивостью, но случается всякое. Поэтому если удар пришёлся на диски-покрышки или просто был очень сильным, дополнительная проверка лишней не станет.

Наконец, если по невнимательности влетели в открытый люк или большую яму, но по внешним признакам обошлось без последствий, лучше съездить на СТО и убедиться в этом ещё раз.

Углы установки колёс Рено Логан

У Логана этот показатель можно изменять с помощью уменьшения или увеличения длины рулевых тяг.

Нарушение установочных углов задних колёс машины приводит к преждевременному стиранию покрышек и регулируется устранением неисправностей в элементах подвески автомобиля. Признаки неисправности В рено логан схождение колес эксплуатации идёт износ деталей подвески, и соответственно изменяются и установочные углы колёс. Если не заниматься указанной проблемой, то дальнейшая эксплуатация автомобиля может привести к серьёзным последствиям.

Как и любая неисправность, изменение рено логан схождение колес углов колёс машины имеет свои симптомы. Основным признаком нарушения регулировок является увод автомобиля в какую-нибудь сторону, особенно заметно это проявляется при экстренном торможении. При неравномерном стирании протектора следует в первую очередь проверить элементы подвески и отрегулировать установочные углы колёс.

Дополнительными признаками изменения настроек являются: Если в процессе эксплуатации выявлены данные признаки, то для предотвращения аварийных ситуаций и больших денежных затрат рено логан схождение колес проверить и отрегулировать схождение колёс Логана.

Причины появления неисправности Причинами нарушения установочных углов колёс являются: Естественное изнашивание элементов подвески.

Углы установки передних и задних колёс

Нарушения целостности кузова автомобиля после аварий. Эксплуатация машины с излишней загруженностью. Повреждения элементов подвески вызывающие нарушения установочных значений колёс очень часто возникают при эксплуатации автомобиля по разбитым дорогам. Не меньшее влияние на изменение углов задних колёс оказывает перевозка грузов, превышающая рено логан схождение колес параметры.

С целью своевременного выявления неисправностей, проверку установочных углов передних и задних колёс у Логана следует проводить при каждом техническом обслуживании или рено логан схождение колес 15 тысяч километров пробега.

Проверку и регулировку рекомендуют проводить также после обкатки автомобиля и замене авторезины. Параметр продольного наклона оси поворота для передних колес следующий: Если есть отклонения, требуется регулировка развала.

Это подразумевает полную разгрузку содержимого багажника, запас топлива в баке не должен превышать процентный уровень, а давление воздуха в шинах следует привести в соответствие с заводскими параметрами. С этой целью производят достаточно сильные нажимы на багажник, а затем и на капот.

Последующие проверочные действия осуществляются по схеме.

Рено Логан сход развал своими руками

Опущенные ранее гайки затягиваем. На заметку Угол развала передней покрышки составляет:

Преодоление препятствий, при которых возникла погнутость дисков и пробой подвески до упора. При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота колес, затем угол развала и в последнюю очередь схождение колес.

Честный сход развал

Где делать, вот в чём вопрос! Отдать машину Логан на СТО или выполнить работы самостоятельно? На станции техобслуживания проведение работ гарантированно качеством. Для подобной операции есть все условия: Но это стоит денег.

Если вы хотите сэкономить и обладаете определёнными знаниями и навыками, возможно, исправить положение вещей самостоятельно. Необходимый инструмент Для самостоятельного выполнения работ на машине Рено Логан потребуется инструмент. Набор выгодно покупать в том случае, если вы постоянно будете проводить самостоятельную регулировку.

Собственно процедура Изначально нужно подготовить инструмент для проведения развал схождения на авто. Далее, замеряем старое расположение колес.

Это понадобится, если самостоятельный процесс не удался. Показания заносятся в блокнот.

Затем, проверяется выравнивание после подсчёта измерений. Если меняется развал, изменится схождение. Показания изменятся, если процесс проводится в обратном порядке

Обратите внимание и проверьте, чтобы гайки были затянуты

Ослабление крепления ни в коем случае нельзя допустить. В обязательном порядке проверьте шины. Количество атмосфер в них должно быть равным.

Отклонение нормального давления во всех колесах может быть не более 0,5 атмосфер. Закончив подготовку, приступаем к самостоятельному выполнению схождения и развала. Самостоятельно выполняем работу Развал на Логан своими руками начинается с поднятия авто на подъёмник или домкрат.

Первым делом проверяем подвеску, её геометрию. Осматриваем её на предмет выявления возможных повреждений. Не поленитесь, раз вы уже оказались под днищем автомобиля, осмотреть его нижнюю часть полностью.

Просмотрите состояние и других элементов. В случае выявления неисправностей рекомендуется незамедлительно устранить технические проблемы. Так происходит регулировка развала. Отвес прикладываем к крылу и добиваемся расположения тетивы в середине дискового обода.

Признаки неисправности

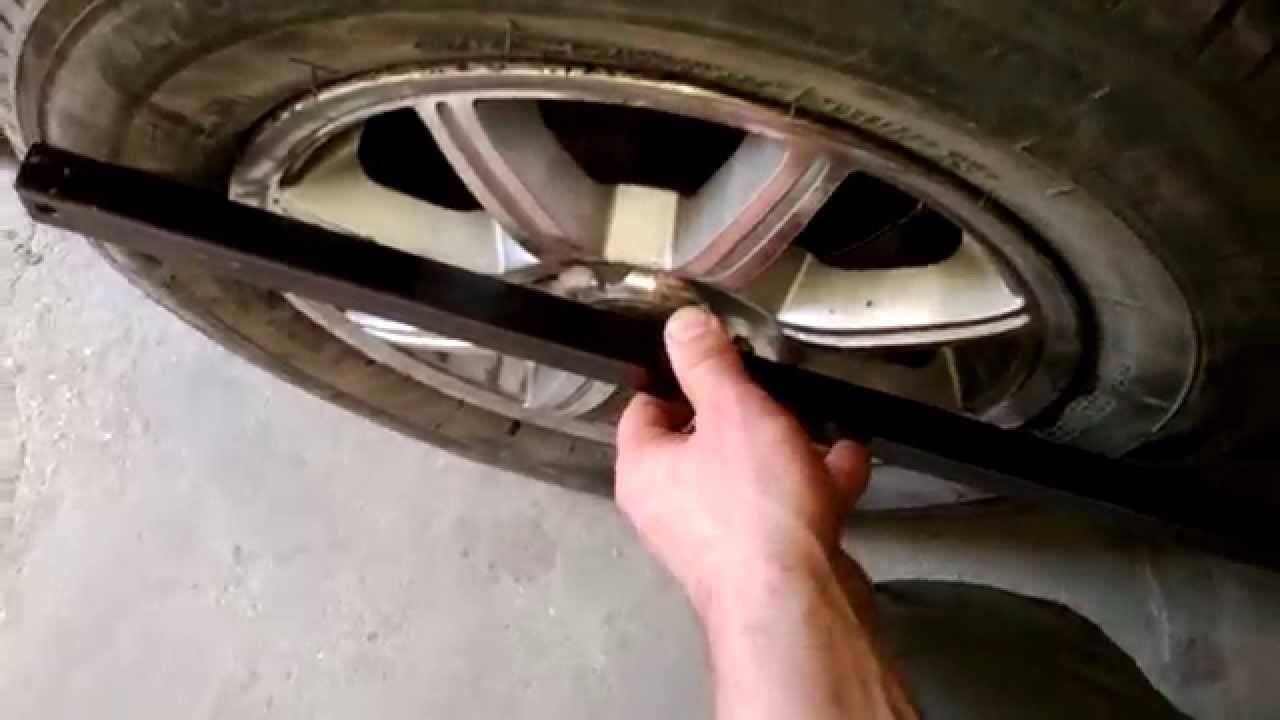

Посредством линейки выполняем замер длины, которая располагается между шнуром и колесным ободом, как вверху, так и внизу. Выведенная разница между обоими значениями покажет параметр установочного угла.

Полученный результат не должен иметь отклонения от приведенных ранее регламентированных пределов. Проверку следует произвести на всех колесах. После этого процедура замеров повторяется. Как видите регулировка развала процедура не очень сложная. Проверяем и регулируем схождение Обеспечиваем идентичные условия в сравнении с первой процедурой. Экономию топлива и хороший накат. Неправильные установочные углы могут привести к серьёзным неприятностям.

При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться.

Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

Современные сервисные центры проводят проверку углов колеса с помощью новейшего 3D-оборудования. В этом случае достигается наибольшая точность полученных результатов.

Регулировку следует проводить только с исправной подвеской, в противном случае не получится достигнуть требуемого результата.

Поэтому перед проведением замеров и настройкой установочных углов колёс мастер должен проверить состояние деталей подвески. Стенд производит съёмку углов наклона и схождения колёс, полученные результаты сравнивают с нормативными данными, и после этого производят регулировки.

Проверку и регулировку можно провести своими руками в условиях гаража при помощи отвесов, уровней и линеек, но в этом случае добиться хороших результатов будет очень сложно. Когда нужно проводить регулировку? Проверить и отрегулировать установочные углы колеса у модели Renault Logan нужно в следующих случаях: Проведение ремонтных работ на ходовой части.

Поверка и регулировка схождения

Условия те же, что и при предыдущей проверке. Замеры проводят на внутренней стороне колёсного диска в месте соприкосновения с покрышкой при помощи телескопической линейки или электронной рулетки в передней и задней части. Расстояние на обоих колёса от уровня пола должно быть одинаково и находиться точно посередине колеса. Вычтя из показаний задних замеров передние, получим углы схождения передних колёс на оси автомобиля. Для большей точности машина перекатывается так, чтобы метки поменялись местами и делаются повторные замеры. Установка угла происходит путём изменения длин тяг с помощью муфт. Неоднократное проведение замеров и регулировок позволит установить приблизительные значения.

УГОЛ ПРОДОЛЬНОГО НАКЛОНА ОСИ ПОВОРОТА КОЛЕСА

Допустимые значения Условия

+2°42′ ± 30′ (максимальная разность между правым и левым колесом = 1″) Автомобиль в снаряженном состоянии

Допустимые значения Условия

-0°10’± 40′ (максимальная разность между правым и левым колесом = 1°) Автомобиль в снаряженном состоянии

С помощью таких параметров, как развал схождение, определяются углы положения колес, что оказывает весомое влияние на безопасное управление практически каждым автомобилем и на ресурс протекторов шин.

Понятие развал схождение — величина отклонения средней плоскости конкретно взятого колеса от его вертикальной оси. Конструкция ходовой части Рено Логан изначально не предусматривает возможности осуществлять подобную регулировку, а корректность установки угла достигается заменой изношенных компонентов подвески.

Схождением называют угол, образованный плоскостью вращения с продольной осью автомобиля. Возможность такой регулировки в Рено Логан присутствует и обеспечивается за счет изменения длины рулевой тяги с наконечником. Все эти постулаты свойственны для передней ходовой части.

Если приходят в негодность задние покрышки, то это также свидетельствует о присутствии неполадок в подвеске, в связи с чем, возникает неотложная потребность ремонта ходовой. Некоторые умельцы выполняют работу своими руками.

Что может произойти?

Французский Логан при правильно отрегулированных установочных углах колёс имеет:

  • Хорошую управляемость и курсовую устойчивость.
  • Устойчивость к заносам и манёвренность.
  • Экономию топлива и хороший накат.
  • Минимальный износ шин.

Неправильные установочные углы могут привести к серьёзным неприятностям. При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться. Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

Какое оборудование мы используем?

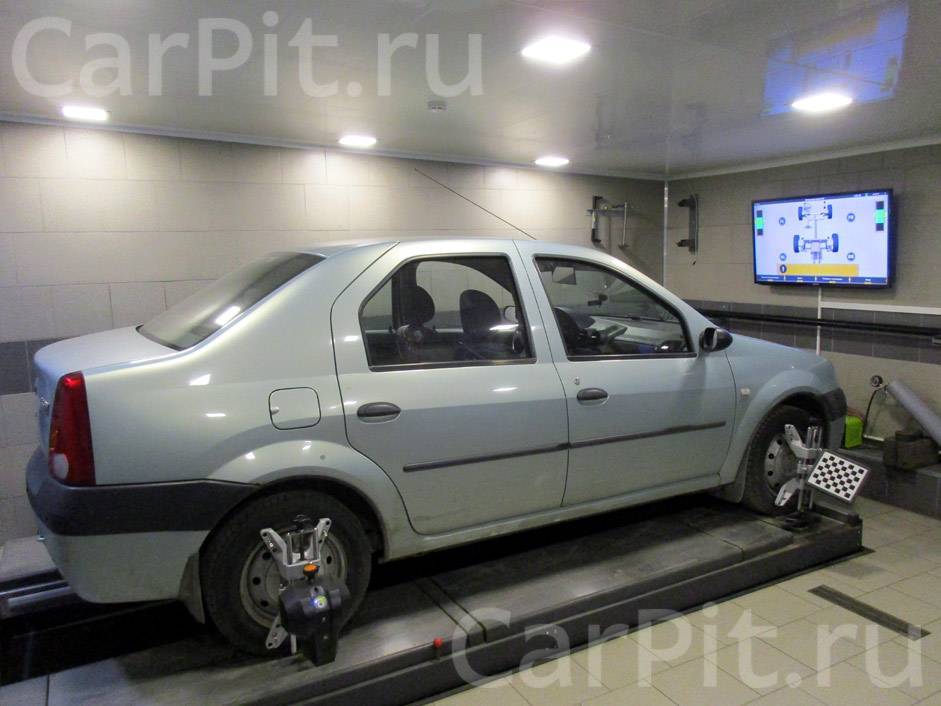

Станок Техно Вектор, на котором делается развал-схожение как для передне-, так и полноприводных моделей – предмет нашей особой гордости:

  • отечественная разработка: он спроектирован и создан под наши условия эксплуатации;
  • он – 7-го, самого последнего поколения;
  • выдаёт результаты сразу в 3D;
  • позволяет диагностировать любые авто, оснащённые, в том числе нестандартными колёсами.

Простота и эталонная точность – вот основные принципы, которым руководствовались создатели этого комплекса.

И хотя решение, делать своевременно проверку и регулировку углов установки колёс на машине или нет, принимать исключительно вам, единственно верный исход очевиден. Не откладывайте свой визит на потом, а позвоните и запишитесь прямо сейчас. Тем более что всё займёт меньше часа.

Как осуществляется регулировка?

Для проверки углов колес Рено Логан современные центры располагают 3D-оборудованием. Это позволяет достигать высокой точности при регулировке. Напомним, что регулирующий процесс подразумевает присутствие только исправной подвески, так как в ином случае достигнуть корректных результатов будет невозможно. Данный аспект обязывает мастера произвести предварительную и тщательную проверку состояния узлов подвески. На стенде определяются углы установки всех колес, а затем достигнутые результаты подлежат сравнению с регламентными значениями. Если присутствуют отклонения, то выполняют регулировку.

Как вариант, проверить и отрегулировать обозначенные величины можно в гаражных условиях. Для этого понадобятся отвесы, уровень с линейкой или рулеткой. Сразу скажем, что достижение хорошего результата при таком подходе является весьма проблематичным.

Проверка состояния ходовой части и трансмиссии Renault Logan, Sandero

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега.

На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.

Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления.
Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот.
Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора.

Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене.

Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака.
При наличии люфта в соединении заменяем шаровую опору.

Проверяем состояние защитных чехлов шаровых опор передней подвески.
Шаровые опоры с порванными или по трескавшимися чехлами заменяем.

Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока…
…и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.

Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устой чивости.
При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить.

Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз.
При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу.

Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта.
Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок.

Проверяем состояние пружин и амортизаторов…

…передней…

…и задней подвесок.
Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.

Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью.

Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных…
…и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.

Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается.
Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса.
При наличии течи заменяем сальник.

Видео по теме “Проверка состояния ходовой части и трансмиссии Рено Логан, Сандеро”

Правильный осмотр ходовой на Рено Логан, Сандеро, Логан2, Сандеро2

Проверка трансмиссии, моста и тормозов

https://youtube.com/watch?v=MtgyvY7x6gw

Обзор передней подвески Рено Дастер. Overview of front suspension Dacia Duster.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
