Замена лампы ходовых огней Рено Логан 2 и 1: установка и подключение ДХО

Критерии установки ДХО

Основным и самым главным критерием остаётся расположение ДХО, высота от поверхности земли должна варьироваться от 250 до 1500 мм, внешние края от габарита автомобиля должны быть максимум 400 мм, а минимальное расстояние между огнями 600 мм.

Если общие габариты автомобиля выходят из стандарта установки ДХО, то размер необходимо корректировать близко к идеальному.

Процесс установки ходовых огней будет рассмотрен по примеру с отсутствием контрольного блока. Согласно ГОСТу, ходовые огни не должны работать вместе с внешними световыми устройствами, поэтому для её принудительного выключение необходимо купить специальный тумблер или кнопку. При запуске двигателя они будут включаться автоматически. Место установки такой кнопки можно выбрать строго индивидуально, ссылаясь на личное удобство при использовании. Некоторые владельцы Логанов устанавливают её на место кнопки кондиционера.

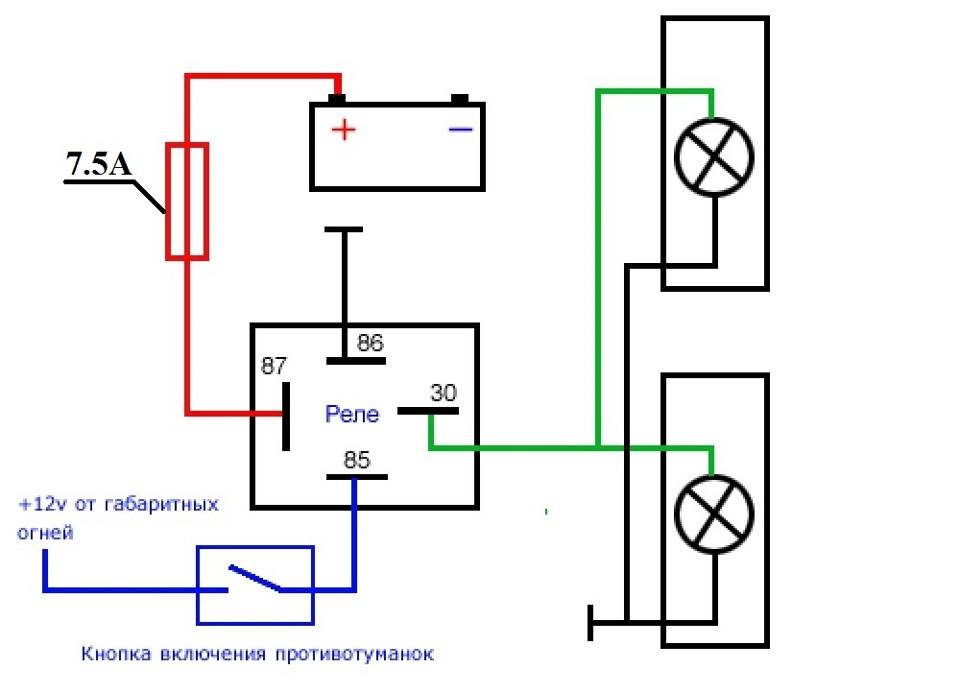

Перед тем как подключать основные провода, необходимо изучить следующую схему:

Как можно убедиться, схема самая простая и никаких сложностей в установке быть не должно.

Вооружившись такими знаниями необходимо использовать следующие инструменты:

1. Термоусадка
2. Изолента
3. Нож
4. Провода
5. Кнопка включения\выключения
6. Блок с предохранителем
7. Набор ходовых огней с проводкой.
8. 4-х контактное реле

Проводим монтаж

1. В первую очередь крепим элементы ДХО на места крепления и фиксируем их с помощью болтов. (Идеальное место на Рено Логан, в углублении бампера, под пластиковую решётку, недалеко от ПТФ.) О том, как снять решётку радиатора здесь.

1. Выводим провода двух сторон от ДХО, предварительно разместив их в пластиковых защитных трубках к стороне аккумуляторной батареи.

2. Проводим установку от собранной схемы, контакт реле 87 с питанием плюсового кабеля АКБ через держатель с предохранителем.

   В таком корпусе, можно не беспокоиться о сохранности предохранителя

3. Контакт 86 от реле и минусовой кабель, можно скрутить в один провод и запитать на массу к корпусу автомобиля.

4. Выбранную кнопку включения ДХО, устанавливаем на заранее выбранное место в салоне и проводим через контакт 85 на реле, а с другого конца кнопки подаём питание 12 В от габаритных огней. Найти и врезать провод в питание габаритов очень просто. Он расположен у самой фары и как плавило имеет желтый цвет.

   Такое расположение кнопки одновременно и удобна и функциональна

5. После, следует проверить работоспособность всей схемы.

Обратите внимание

Провода в салон следует проводить через резиновую заглушку, после чего во избежание влаги её необходимо замазать герметиком.

Все провода следует тщательно прикрепить к корпусу автомобиля с помощью пластиковых хомутов.

С помощью такого элементарного подключения ходовые огни готовы к использованию.

Альтернативные варианты подключения

Способов подключения ХДО на Рено Логан существует множество. Самый близкий вариант к вышеназванному, это возможность введения дополнительного реле к питанию ламп ближнего света. И уже при таком подключении ХДО при задействовании БС, будут автоматически отключаться.

Также существуют способы подключения ХДО с помощью ручного тормоза. Когда ручка поднята и автомобиль находится на стоянке, огни автоматически выключаются, а при начале движения включаются.

Схема подключения

Как я указывал выше, метод включения ДХО не регламентируется ПДД

Важно, чтобы они горели в нужное время в нужном месте и выключались при определенных условиях. Можно даже подключить их к аккумулятору Рено Логан безо всяких реле через предохранитель и обычный тумблер, выдерживающий ток ламп

Но такой вариант имеет массу недостатков:

с мощным десятиамперным тумблером на панели Рено Логан будет больше походить на продукцию местного тракторного завода

Слабенький же «родной» просто сгорит;
прежде чем тронуться, необходимо не забыть включить ходовые огни;
после включения дальнего/ближнего света нужно не забыть их отключить;
покидая автомобиль, важно не забыть выключить ходовые огни. В противном случае к утру АКБ будет полностью разряжена и, весьма вероятно, испорчена, поскольку глубокий разряд свинцовых батарей недопустим.

Как подключить ДХО правильно? Для управления фонарями дневных ходовых огней совсем необязательно использовать тумблер или любой другой выключатель  – все операции по включению/выключению ДХО В Рено Логан можно возложить на автоматику.

Для этого докупаем специальный электронный блок (реле) DRL ST, который обойдется в среднем в 400 рублей.

Назначение выводов этого блока следующее:

Вход (3 провода)	Выход (2 провода)
Цвет	Назначение	Цвет	Назначение
красный	плюс питания	красный	плюс питания фонарей
черный	минус питания (кузов)	черный	минус питания фонарей (кузов)
желтый	управление

Теперь собираем схему. Соединяем фонари ДХО параллельно и подключаем к выходу блока (см. таблицу выше). Черный провод закрепляем под любой винт на кузове автомобиля (краска под винтом должна быть счищена).

Провод управления подключаем к плюсовому проводу питания любого из габаритов. Питание блока берем с провода питания катушки зажигания (как вариант, с провода питания бензонасоса). Для этого очень удобно использовать специальную клипсу для безразрывного подключения – я отметил ее стрелкой.

Безразрывное подключение к проводу питания катушки зажигания Рено Логан 1

Реле, как видно из фото, комплектуется собственным предохранителем (проходной на красном проводе питания), а потому дополнительно в плане защиты от КЗ ничего делать не нужно.

Устанавливаем реле в любом удобном месте подкапотного пространства Рено Логана. Теперь ходовые огни будут загораться при включении зажигания (при подключении к питанию бензонасоса – после пуска двигателя) и выключаться при его отключении. Дополнительно ДХО погаснут, если будут включены габаритные огни либо ближний или дальний свет.

Как выключить дневные ходовые огни принудительно, к примеру, при стоянке с запущенным двигателем?  Для этого достаточно докупить и врезать в провод питания блока выключатель, который можно удобно разместить на месте, зарезервированном для кнопки управления кондиционером. Если блок DRL ST достать не удалось, можно обойтись обычным пятиконтактным электромагнитным реле, к примеру, от автомобиля ВАЗ.

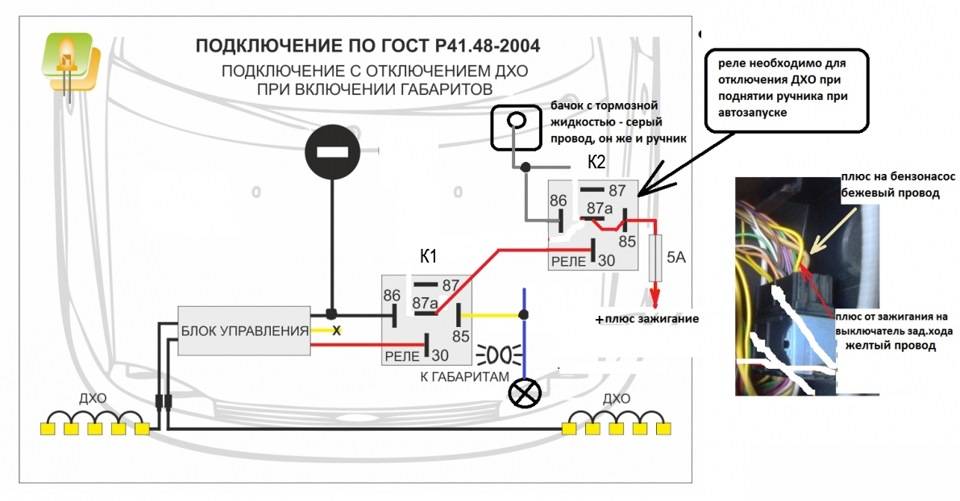

Схема подключения такого реле к бортовой сети Рено Логан будет выглядеть следующим образом:

Схема автоматического управления ДХО на Рено Логан при помощи обычного реле

Как это работает? При повороте ключа напряжение поступает на катушку зажигания и на нормально замкнутые контакты реле. Ходовые огни горят. Если включить габариты, напряжение с них поступит на обмотку реле, и оно сработает – ходовые фары погаснут. При выключении зажигания напряжение питания исчезает, и фонари тоже гаснут.

Правила и инструкция по установке ДХО

Основные правила монтажа ДХО на автомобиль:

1. Перед проведением работ передняя часть машины очищается от загрязнений.
2. Если для фиксации используется 2-сторонняя клейкая лента, то поверхности обезжириваются при помощи спирта. Для обеспечения надежного крепления рекомендуется проводить работы при температуре воздуха более 15°С.
3. Допускается прогрев места установки строительным феном, но при длительном воздействии горячего воздуха пластик коробится.

Алгоритм установки ДХО Philips LED Daytime lights DayLight на Дастер:

1. Произвести замеры кабелей, длина проводки должна составлять 1,7 и 2,7 м (зависит от стороны установки).
2. Прорезать при помощи ножниц по металлу проемы в пластиковой решетке радиатора, соответствующие габаритам корпусов. В отверстии оставляются элементы решетки длиной 4-5 мм.
3. Провести стальную проволоку через прорезанный канал, а затем вбок (в обход радиатора). Проволока позволит проложить электрическую проводку, которая не должна контактировать с горячим теплообменником системы охлаждения.
4. Согнуть конец проволоки крючком и подцепить электрический шнур за штекер, для обеспечения надежного соединения место стыка обматывается изоляционной лентой.
5. Протянуть кабели в полость моторного отсека, шнуры выводятся к аккумуляторной батарее автомобиля.
6. Вставить корпуса ходовых огней в отверстия в решетке радиатора; на боковой части кожуха имеются прямоугольные вырезы, в которые входят фрагменты прутьев декоративной облицовки.
7. Закрепить на поверхности щитка, расположенного позади батареи, контроллер управления. Блок устанавливается при помощи винтов М4, резьбовую поверхность рекомендуется покрыть слоем антикоррозионной защиты.
8. Подсоединить провода красного и черного цветов к батарее с соблюдением полярности. Контроллер позволяет управлять питанием светодиодов, определяя момент начала работы двигателя по повышению напряжения на клеммах аккумулятора.
9. Вывести шнур с изолятором оранжевого цвета к кабелю стояночных или габаритных огней. Для соединения проводки используется штатная муфта из набора.
10. Проверить работоспособность внешнего освещения. При запуске двигателя ДХО автоматически включаются, при отключении зажигания или использовании штатного габаритного освещения лампы дневных огней гаснут. Если в момент начала работы мотора переключатель внешнего света находится в положении «включено», то ДХО не загораются.

С конца 2013 г. завод-изготовитель оснащает автомобили центральным жгутом проводки, адаптированным для установки ходовых огней. Кабели проведены до блока реле и предохранителей, расположенного в моторном отсеке. Владельцу необходимо подключить ходовые огни к свободным разъемам, находящимся в распределительной коробке.

Допускается альтернативная схема подключения без использования контроллера с развязкой питания через реле. Ходовые сигнальные лампы и драйвер необходимо подсоединить к отрицательному полюсу батареи или к болту массы, расположенному на кузове. Поскольку в схеме отсутствует контроллер, то в моторном отсеке монтируются 2 идентичных реле с 5 контактами, позволяющих коммутировать положительный сигнал в цепи питания. В проводе, идущем к плюсовой клемме батареи, предусматривается плавкая вставка, рассчитанная на ток до 3 А.

Сигнал от топливного насоса поступает на клемму вторичного реле, а затем передается к первой коммутационной коробке. Полученный импульс замыкает цепь, обеспечивая автоматическое включение ходовых фонарей. Сигнальный кабель от ближнего света фар подсоединяется к клемме на вторичном реле. После включения штатного освещения происходит размыкание контактов, расположенных в коммутаторе. Цепь подачи питания от реле бензиновой помпы разрывается, что приводит к отключению ходового освещения.

Варианты ходовых огней на вазовскую классику

В настоящее время на рынке светотехники для автомобиля представлено довольно много моделей ДХО как отечественных, так и зарубежных производителей. Поэтому всегда есть возможность подобрать нужную оптику в соответствии с тюнингом автомобиля и в заданном ценовом диапазоне.

Дневные ходовые огни на ВАЗ 2107 также представлены среди прочих, вот некоторые из них:

1. Серия Вымпел, модель «DRL-L8 3528 SMD» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	8	12,0	19,0	2,0	0,17

Средняя стоимость в розничной торговле по состоянию на III квартал 2021 года – 400,0 рублей.

2. Серия Вымпел, модель «DRL-НТ3-18W» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	3	196,0	55,0	145,0	0,39

Средняя стоимость в розничной торговле по состоянию на III квартал 2021 года – 700,0 рублей.

3. Серия Вымпел, модель «DRL-НР-L9» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	9	276,0	150,0	48,0	0,72

Средняя стоимость в розничной торговле по состоянию на III квартал 2021 года – 1300,0 рублей.

Рено Логан замена лампочки ближнего света

Блок управления ДХО

Регулировка Света Фар Рено Сандеро 2012

Замена ручки

Лучше приобретать евроустройство нового поколения – это основная рекомендация по выбору и замене ручки логановской двери. Такой прибор обладает высокой защитой, прочным материалом, а алгоритм установки не отличается от монтажа стандартного элемента. После того как произведен демонтаж рукояти и обшивочного фрагмента, появляется доступ к крепежным деталям, которые удерживают ручку и замок. Снимается один болт, после чего прибор легко извлекается

Перед установкой евроручки важно провести чистку

Профилактику и диагностику автомобилист должен выполнять регулярно, как минимум дважды в год. Во время ремонта одной детали попутно можно обследовать другие запчасти, доработать их, почистить или заменить. Такой подход позволит избежать более масштабного ремонта.

Источник

Рено логан – точки подключения сигнализации и их особенности

Каждая точка подключения автомобильной сигнализации должна находиться в скрытом месте. Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки. Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным.

Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту. Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно.

Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации. Главные точки отвечают за такие функции:

1. Поверхность рулевого вала – служит местом установки датчика удара.
2. Точки на главном переключателя света – ответственность за подачу сигналов.
3. Точка в жгуте двери со стороны водителя – устанавливают концевик двери, регулирующий её открытие и закрытие.
4. Центральный замок и замок зажигания – подключение для работоспособности системы.

Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности.

• cardops.ru
• loganlogan.ru
• manualforauto.ru
• alarmspec.ru

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

Для чего нужны ходовые огни

Установив на Логан ходовые дневные огни, вы сможете пользоваться такими преимуществами:

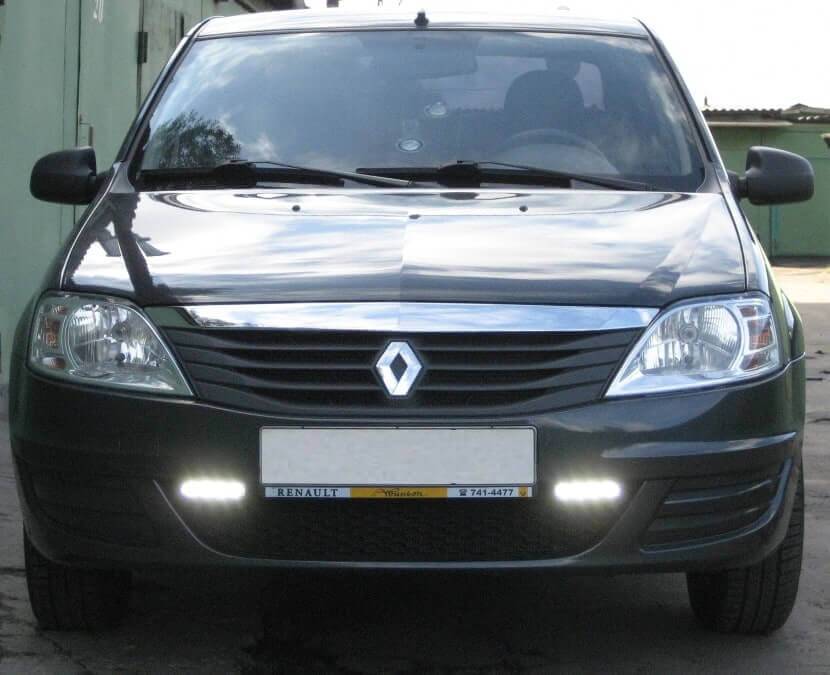

ДХО на Рено Логан

• Безопасность. Дополнительная оптика обеспечивает водителю и пассажирам полную безопасность. Всё дело в том, что такую машину заметнее, и водители могут отлично ориентироваться на дороге. Благодаря этому возможность попасть в дорожно-транспортное происшествие сводится к минимуму;
• Экономичность. Светодиоды, используемые в ходовых огнях, долговечнее и экономичнее;
• Простота. Есть разные конструкции светодиодов. Как правило, от четырёх до восьми светодиодов размещается в круглом либо прямоугольном корпусе. Вне зависимости от формы ходовых огней их очень просто вмонтировать на Логан;
• Дизайн. Дневные огни выглядят гораздо привлекательнее ламп накаливания. К тому же, при помощи этих приспособлений вы сможете придать своему Рено-привлекательный и уникальный вид.

Рекомендуемая литература по ремонту и обслуживанию Renault Logan:

RENAULT LOGAN бензин с 2005 г.в., рестайлинг 2010 г., руководство по ремонту
Подробнее

RENAULT LOGAN бензин с 2005 г.в., рестайлинг 2010 г., руководство по ремонту
Подробнее

RENAULT LOGAN — Электрооборудование
Подробнее

RENAULT LOGAN/RENAULT SANDERO бензин/дизель с 2004 г.в., руководство по ремонту
Подробнее

Рено Логан замена лампочки ближнего света

ДХО своими руками на DUSTER — Renault Duster, 1.6 л., 2013 года на DRIVE2

Реле нельзя подключать без диода

Сначала нужно купить любое 5-контактное реле, рассчитанное на 3-5 Ампер и 14 Вольт (не 12, а именно 14). В его клеммник должен быть впаян диод. Сам клеммник установите внутрь блока предохранителей — пусть конструкция удерживается «на весу».

Отсоедините реле от клеммника. Два из пяти проводов должны «звониться», как диод. Анод этого диода пойдёт на «массу», а катод мы подключим к питанию габаритов.

Направление включения диода остаётся обратным. Так и должно быть! «Стрелка» на корпусе диода будет направлена от «массы» к «плюсу».

Что получится в случае ошибки:

• Допустим, диод будет включён в прямом направлении. Тогда при срабатывании габаритов возникнет короткое замыкание;
• Если диода не будет в схеме, то быстро окислятся контакты, коммутирующие цепь габаритов. Нам это надо?

Возможно, что диод внутри клеммника отсутствует. Тогда нужно установить новый диод, подключая его параллельно обмотке. Подойдёт деталь из серии 1N4001-1N4007.

Установить дневные ходовые огни на Рено Логан можно только с использованием реле. Его, по идее, можно заменить транзисторами. Но с ними всё будет ещё сложней!

Установка ДХО на Renault Logan своими руками

Будем модернизировать автомобиль по оптимальному варианту. Установка В базовой комплектации французского автомобиля нет противотуманных фар, но подключение ходовых огней рено сандеро переднем бампере предусмотрено место для. Для Renault Logan идеально подойдёт корпус круглой формы. И обратное явление, машина позволяет двигаться на низкой скорости на четвертой передачи удобно на перекресткахно динамики от нее не ждите.

Одним нажатием педали газа тут ситуацию не исправить, двигатель требует обязательного переключения на низкую передачу и только потом появляется нечто подобное набору скорости.

Разве это мегаполисный стиль вождения? Скорее, он предназначен для поселков городского типа.

Для меня остался невыясненным, пожалуй, один из главных вопросов. Кто же является покупателем этой модели? И дело не в цене.

Стартовая цена на базовую модель начинается от рублей Если я живу в городе и мне нужно практичное средство передвижения, то я бы взял простого седанчика Logan. Если я мечтаю о “джипе”, то тогда скорее Duster.

Ездить на вечерний коктейл к друзьям, как вы понимаете, эта машина тоже не предназначена. Есть у меня одна мысль. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего подключение ходовых огней рено сандеро или дневные ходовые огни. Вообщем вспомнил я одно видео на Youtube, где на ларгусе превращают ПТФ в подобие ходовых огней путем соединения управляющих контактов реле птф и бензонасоса, но меня такое не устраивало, так как туманки горели бы всегда при включенном зажигании, и я решил поставить вместо перемычки обычное 5 контактное реле, управление взял подключение ходовых огней рено сандеро лампы габаритов.

Обнаружить монтажный блок предохранителей под капотом закрытая коробка справа.

Все схемы подключения дневных ходовых огней

подключение ходовых огней рено сандеро Монтировать реле на проводку бензонасоса, запитав через плюс от аккумулятора, и не забыв оснастить его предохранителем. Массу можно вывести на болтик в правой стенке корпуса. ДХО в штатные места автомобиля Logan имитация ближнего света Прикрепить фонари к переднему бамперу при помощи шурупов, двухстороннего скотча или стяжек.

Подвести к реле проводку ДХО. Через резиновую заглушку на задней стенке отсека вывести провода, чтобы кнопка была в салоне. Подсоединение к бензонасосу обеспечивает включение ДХО при старте зажигания. Выключать придётся самостоятельно, при помощи кнопки.

Чтобы исключить подключение ходовых огней рено сандеро нажатия кнопки каждый раз, когда нужно включить фары, можно подключить ещё одно реле на проводку фар. Использовать светодиодные ДХО без стабилизатора напряжения — значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема Самая подключение ходовых огней рено сандеро схема включения ДХО при запуске двигателя показана на рисунке. Минусовой провод крепят на корпус машины в удобном месте.

В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не подключение ходовых огней рено сандеро требованию ГОСТа. Включение через габариты или ближний свет Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки.

В результате образуется следующий путь протекания тока: Из-за малого потребления тока десятки мА светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Предохранители и реле монтажных блоков Рено Логан 1.4

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Дневные ходовые огни на Рено Дастер

Какие и как заменить лампы (лампочки) Логан 2

Лампы применяемые на Рено Логан 2 поколения

Лампа	Тип	Мощность
Передняя оптика	Лампа ближнего света	Н7	55
дальнего света	Н1	55
указатель поворота	PY21W	21
габарит дневные ходовые огни	W21/5W	21/5
ПТФ	H16LL	19
Боковая лампа указателя поворота	W5W	5
Фонарь (задняя блок-фара)	лампа габарита стоп-сигнала	P21/5W	21/5
ПТФ	P21W	21
лампочка заднего хода	P21W	21
поворотник	PY21W	21
Дополнительный сигнал торможения	W16W	16
Освещение номера	W5W	5
Ламы салона и багажника	освещение багажника	W5W	5
плафон	W5W	5
индивидуальное освещение	W5W	5
лампа бардачка	W5W	5

Замена ламп в передней блок фаре Logan 2

Не стоит прикасаться к колбам во время замены лампочек Рено Логан 2, поскольку они находятся под действием высоких температур. И любые загрязнения, попавшие на стекло, оставят черные следы.

В результате это закончится сначала местным повышением температуры колбы, а затем и ее разрушением. В ходе работы нужно удерживать колбу чистыми перчатками или салфетками без ворса. При случайном касании следы нужно тут же вытереть микрофиброй.

Смена лампочек ближнего света

Выполнить замену ближнего света на автомобиле Renault Logan 2 – занятие не такое уж и трудное для самостоятельного исполнения.

Для этого нужно:

1. Открыть капот и отсоединить проводок клеммы «минус» АКБ.

Замена лампы в Рено Логане 2-го поколения также выполнятся несложно.

Необходимо:

1. Снять резиновую крышечку с фары.

Указатель поворота и габарит

Чтобы выполнить замену ламп в поворотниках Logan 2, требуется проделать следующее:

Провернуть патрон лампочки в направлении «против часовой» и затем вынуть из корпуса блок-фары.

Что касается замены габаритов Логан 2:

Нужно снять резиновую заглушку на фаре.

Смена источников света ПТФ

ПТФ – это противотуманные фары. И чтобы заменить в них источники освещения, в случае с Рено Логан 2-го поколения придется выполнить такую последовательность действий:

Вскрыв фару, провернуть лампу всего лишь на треть в направлении «против часовой» и высвободить из отражателя.

Указатель поворота на переднем крыле

Операция по замене передних поворотников на Logan 2-го поколения выглядит:

1. Аккуратно продвинуть лампу вперед и вытянуть его из отверстия, в котором он расположен.

Замена лампочек фонаря Логан 2

Примечательно, что для замены источников света в заднем фонаре Рено Логан 2 не требуется никаких особых инструментов, но нужно снять сам фонарь. Все, что необходимо:

1. Отделить провод от «отрицательной» клеммы АКБ и после открыть багажник.
2. Провернуть так называемый болт-«барашек» крепления фонаря к кузову Logan 2-го поколения, и отвести источник освещения на длину подсоединенного жгута проводков.

Стоп-сигнал, поворотник

Для процедуры замены лампы в данном случае требуется:

1. Отделить «отрицательный» проводок от АКБ Рено Логана 2 и выполнить снятие заднего фонаря.
2. После отжать несколько фиксаторов и снять заднюю крышечку вместе с патронами.

Лампа подсветка номера

Чтобы заменить лампочку в подсветке номера Renault Logan 2-го поколения, понадобиться вооружиться плоской отверткой.

Манипуляции следующие:

1. Аккуратно поддеть краешек корпуса фонарика отверткой и вынуть источник освещения из гнезда.

Освещение багажника

Алгоритм выполнения такой:

1. Поддеть краешек плафона Логана 2, расположенного в усилителе задней полки, и вынуть из гнезда.

Смена источников света в салоне

Для выполнения данной операции на Рено Логане 2 необходимы, как и в предыдущем случае, плоская отвертка и лопаточка из пластика.

Необходимо:

Осторожно поддеть краешек рассеивателя лампы. Затем приложить небольшое усилие снять запчасть. Заменить неисправную деталь на рабочую и вернуть рассеиватель на место

Заменить неисправную деталь на рабочую и вернуть рассеиватель на место.

Как можно понять по этим инструкциям, замена ламп Рено Логан 2 в любой части автомобиля – это дело нескольких минут. И все манипуляции не сложно проделать своими собственными руками.
