Парктроник на Рено Дастер: выбор и самостоятельная установка

Проверка парктроника перед установкой в автомобиль

Перед установкой парктроника в автомобиль, для исключения неожиданностей, необходимо проверить его на работоспособность. Для этого нужно, в соответствии с выше приведённой структурной схемой, подключить к электронному блоку управления все датчики, дисплей и подать на него соблюдая полярность питающее напряжение +12 В постоянного тока от блока питания, рассчитанного на ток не менее 0,3 А или аккумулятора. Ошибиться тут невозможно, так как все разъёмы разные, за исключением разъемов для подключения парковочных датчиков. Но при проверке очередность подключения датчиков значения не имеет, так как они взаимозаменяемые.

Если датчики оставить лежащими на столе, то проверить парктроник в работе будет невозможно. Поэтому нужно сымитировать их установку на бампер автомобиля. Для этого в листе гофрированного картона или любого другого листового материала нужно просверлить фрезой из комплекта четыре отверстия и установить в них ультразвуковые датчики, как показано на фотографии. Расстояние между отверстиями должно быть более 10 см.

Далее направить лист с датчиками в пространство, свободное на два метра от препятствий и включить парктроник. Осталось для проверки походить перед датчиками и посмотреть, что отображается на мониторе. Если все работает, то можно приступать к монтажу радара в кузове автомобиля.

Для интереса и оценки качества парктроника вскрыл блок управления, его печатная плата на фотографии. Наличие маркировки элементов, аккуратность монтажа, высокое качество паек и запас по напряжению у электролитических конденсаторов порадовали.

Устройство датчика

Профилактика

Как устроен датчик парковки?

Чтобы понять, в чем особенности устройства современных парктроников, предлагаемых для Рено Дастер, необходимо более подробно ознакомиться с устройством этого электронного помощника. Датчик парковки состоит из всего двух крупных функциональных блоков.

Первый — это датчики. Они располагаются там, где вероятность столкновения с препятствием наиболее велика. Нетрудно догадаться, что чаще всего это задний бампер автомобиля, хотя нередко такая функция доступна и для передней части Рено Дастер. Их задача — восприятие информации о дальности от объекта и передача данных для обработки.

Второй блок — управляющий. Он воспринимает информацию с датчиков для последующего отображения ее на дисплее. Причем последнего может и не быть, многие недорогие модели оборудуются лишь звуковым сопровождением.

Самостоятельная установка

Порядок действий

Парктроники задние Renault Duster: установка своими руками, штатный, передний

Как проверяются датчики парктроника автомобиля

Единственной задачей парковочной системы является определение препятствий на пути движения автомобиля. Проверка парктроника будет напрямую зависеть от модификации. Существует два вида датчиков:

• ультразвуковой;
• электромагнитный.

Они различаются по типу передаваемого сигнала и своей конструкции, но принцип работы одинаков. Его можно разделить на несколько этапов:

1. При включении передачи для движения автомобиля вперед или назад, электронный блок управления генерирует сигналы передним или задним датчикам парктроника.
2. Они преобразуют сигнал в ультразвуковую или электромагнитную волну и отправляют ее перед собой.
3. Волна сталкивается с препятствием и отражается от него.
4. Электронный блок управления обрабатывает вернувшийся сигнал и, по его времени в пути, рассчитывает расстояние от автомобиля до препятствия.

Определение причины поломки парковочного радара и его ремонт

Как выбрать

При выборе парковочной системы нужно ориентироваться на следующие параметры:

• Количество датчиков. Оптимальным является наличие 8 сенсоров, обеспечивающих полноценный обзор пространства, окружающего автомобиль. Допускается установка задних парктроников, снабженных 4 датчиками.

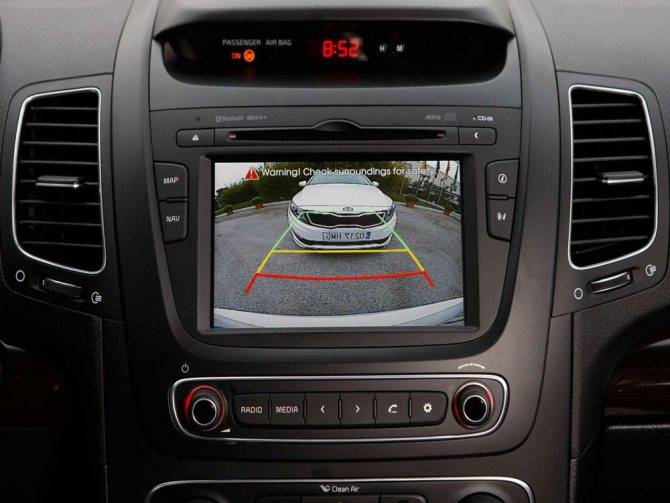

• Способ получения сигнала. Устройство может оповещать пользователя о появлении препятствия звуковой или цветовой индикацией. Выпускаются и парктроники, оснащенные видеокамерой, подающей изображение на дисплей.
• Чувствительность датчиков. Этим показателем определяется корректность определения расстояния до объекта.

Lada Largus Cross с парктроником появится чуть позже

По собственной информации «Колёса.ру», Lada Largus Cross с парктроником появится в продаже приблизительно в середине лета. Источник, близкий к производству автомобилей семейства Лада Ларгус, сообщил, что решение о запуске новой комплектации для кросс-версии было продиктовано стремлением вывести на рынок качественный продукт с системой, работающей без ошибок. Можно предположить, что для Largus Cross потребовалась корректировка программного обеспечения из-за увеличенного дорожного просвета модели по сравнению со стандартной версией.

На фото: Lada Largus Cross. Клиренс кросс-версии универсала на 25 мм больше, чем у обычной модели, и составляет 170 мм

Как сообщили «Колёсам» на АВТОВАЗе, к выпуску обычных Ларгусов с парктроником приступили на прошлой неделе. Известно, что в состав новой комплектации «Люкс» входят: система ABS; фронтальные подушки безопасности; кондиционер; аудиосистема; сиденье водителя с регулировкой по высоте и поясничного подпора; подогрев передних сидений; электропривод регулировки наружных зеркал и обогрев; противотуманные фары.

Топовые Ларгусы комплектуются 105-сильным двигателем объёмом 1.6 литра и пятиступенчатой механической коробкой передач.

Начальная цена на Lada Largus с парктроником была озвучена в конце мая. На задний бампер Lada Largus установлены три ультразвуковых датчика. Диапазон дальности обнаружения препятствий — от 0.4 до 1.6 метра, угол работы системы — 170 градусов.

Цена на базовую версию Lada Largus начинается от 479 000 рублей. Купить кросс-версию универсала можно за 597 500 рублей, фургон — за 457 000 рублей. Напомним, что при покупке Lada Largus до конца июня можно сэкономить.

Особенности оригинальных датчиков

Для Рено Дастер существует несколько вариантов парковочного радара, который может быть установлен на машину. Самый бюджетный имеет лишь звуковой сигнал. При дополнительном оснащении он работает вместе с монохромным монитором бортового компьютера, который просчитывает точную удаленность основных точек авто от возникшей преграды.

Парктроник у Duster обладает двумя принципиальными неприятными моментами. Первое — их стоимость. Стандартная комплектация Рено Дастер не предусматривает установку радара на него. Для монтажа парктроника владельцу следует немного раскошелиться, так как стоимость в салонах дистрибьютора обычно завышена. Однако оригинальный парктроник вполне можно поставить своими руками. В таком случае придется воспользоваться схемой расположения.

Второй момент связан с неполной функциональностью: все датчики парковки у Renault Duster оборудованы лишь тремя контроллерами, в то время, как многие авто комплектуются четырьмя.

Рено Дастер 2017 узнайте последние новости

Поэтому данные определяемые парктрониками Duster будут неполными, так как им придется снимать информацию с более широкого пространства. На выручку автовладельцу Renault Duster спешат разработчики альтернативных моделей, которые предлагают более сильные и современные варианты для Duster с 4-мя точками по сбору информации. Штатный парктроник оснащен только кабельной связью между двумя функциональными системами. Другими словами, внутри Duster будет проходить дополнительный провод для передачи сигналов о препятствии.

Последние модели датчиков для Дастер используют беспроводную связь.

В этом случае возникают только вопросы об электроснабжении обеих блоков. В Duster, система датчиков, к примеру, подключается к контактам заднего габарита, а система управления может быть связана с электропроводкой, подходящей к прикуривателю.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Инструкция по установке парктроника на Рено Дастер своими руками

Перед началом работ необходимо ознакомиться с инструкцией по установке основного и дополнительного оборудования, а также проверить исправность купленного радара. Для этого нужно подсоединить к нему питание и посмотреть на дисплей, на экране которого должна появиться стандартная картинка с логотипом завода-изготовителя. После проверки прибора подготовить комплект инструментов, и, не убирая инструкции, приступить к монтажу аппаратуры.

Необходимые инструменты

Приборы и инструменты, которые нужно иметь автовладельцу для выполнения монтажных работ:

• парктроник с комплектующими;
• фреза для сверления отверстий;
• электродрель со сверлами;
• измерительная рулетка;
• пассатижи;
• тестер или щуп для электромонтажных работ;
• отвертка с фигурным и плоским лезвием;
• двусторонний скотч;
• изолента.

Процесс монтажа

1. Равномерно разметить точки монтажа датчиков.
2. Фрезой высверлить отверстия нужного диаметра.
3. В подготовленные отверстия установить и зафиксировать сенсоры парковки.
4. Подключить электропитание. Красный провод от модуля управления подсоединить к плюсовому контакту фонаря заднего хода, а черный — к отрицательной клемме осветительного устройства.
5. На двусторонний скотч, вблизи плафона, смонтировать блок управления датчиками.
6. Ввести кабель видео и провод электропитания прибора в салон автомобиля. Подключить и активировать дисплей.

Для проверки оборудования необходимо включить зажигание, рычаг коробки передач передвинуть в положение «R» (движение задним ходом). Признаки правильной установки — включенный дисплей и цифры на табло монитора.

Плюсы и минусы самостоятельной установки

Преимущества и недостатки установки парковочного радара своими руками нужно рассматривать в сфере ценовой политики производителя и модельного ряда приборов. Плюсом будет являться приобретение парктроника с беспроводной связью по доступной цене. Монтаж такого устройства занимает немного времени, и для его установки требуется минимальный набор профессиональных навыков.

Минусом самостоятельной установки оборудования может стать подключение модели, у которой электропитание и видеосвязь осуществляется с помощью кабелей. Для выполнения монтажных работ необходимо демонтировать обшивку салона автомобиля, высверлить в кузове и бампере технические отверстия, проложить провода и подключить все устройства.

Оригинальные датчики компании Renault

Производители Рено Дастер предлагают несколько вариантов штатных приборов. На бюджетных моделях предусмотрена только подача звукового сигнала. В дополнение к этой функции можно приобрести монохромный LED дисплей, который не только будет отображать весь процесс парковки, но и сообщать водителю точное расстояние до препятствия.

Существенным недостатком оригинальных парковочных радаров является их сравнительно высокая цена, к которой впоследствии можно прибавить еще и стоимость установки оборудования на станциях технического обслуживания. В заводской комплектации кузов автомобиля не предусматривает установку дополнительных приборов.

Оригинальные датчики компании Renault

Штатные парктроники для Рено Дастер бывают нескольких типов. Недорогие модели «сообщают» о приближающемся препятствии звуковым сигналом. Дилеры Renault нередко предлагают дооснастить подобные приборы дополнительным экраном. На дисплей парктроника выводится информация о расстоянии до ближайшей преграды.

Оригинальные приборы Рено Дастер обладают двумя недостатками:

• Высокая цена. Дастер не комплектуется парткрониками. Установка последних в салонах Renault стоит примерно 7-10 тысяч рублей. Однако при необходимости можно смонтировать датчики самостоятельно.
• Ограниченный функционал. Штатные устройства оборудованы тремя контроллерами. Поэтому приборы поставляют неполную информацию.

Установка своими руками: стоит ли?

На этот вопрос владелец Duster должен ответить сам, ознакомившись с некоторыми нюансами по установке. Для начала, необходимо выяснить, какой тип датчика будет использоваться между блоками на Рено Дастер. Если на Duster применяется проводная связь, дело лучше доверить опытному специалисту. Согласитесь, тянуть канал через весь салон, грамотно его вывести и подключить — задача не из легких. Да и цена установки такой модели парктроника будет немалой.

При этом, четыре датчика устанавливаются в бампер Duster путем его просверливания обыкновенной коронкой, а провода от них протягиваются к лампе заднего хода, которая находится практически над бампером. Дисплей подключается к бортовой сети там, где это будет удобно. Таким образом, весь процесс займет не больше часа и позволит сэкономить на установке.

Альтернативные производители парктроника

Парковочные радары для автомобилей Рено Дастер отличаются ценой, типом дисплея, количеством ультразвуковых сенсоров и способом подключения к электросети.

Парктроники Erisson — продукция российской компании. Приборы комплектуются 4 ультразвуковыми датчиками, светодиодным дисплеем, расположенным в зеркале заднего вида и беспроводной технологией передачи данных.

SHO-ME — южнокорейский концерн, специализирующийся на выпуске приборов и аксессуаров для автомобильной техники. Парковочные радары SHO-ME оснащаются 4 сенсорами парковки, LED дисплеем и бипером для звукового сопровождения. На мониторе прибора отражается цифровая шкала, помогающая контролировать скорость сближения с препятствием.

Парковочное устройство CENMAX — аппарат китайского производства с хорошим качеством. Прибор оснащается жидкокристаллическим монитором, звуковым устройством и 4 датчиками слежения. Точность измерения расстояния — до 10 см. Интервал рабочих температур — от -35 до +60°C.

Самостоятельная установка

Процесс установки парктроника на Дастер зависит от типа устройства. Проще монтировать беспроводные приборы, так как в другом случае нужно тянуть кабель из багажника. В остальном установка парктроника на Дастер не вызывает сложностей при условии соблюдения определенных правил.

Инструменты

Для монтажа датчиков потребуются:

дрель с фрезой диаметром 22,5 мм (идет в комплекте) и сверлами;

• пассатижи;
• шило;
• рулетка;
• хомуты;
• отвертка;
• малярная лента.

Процесс установки

Прежде чем приступать к монтажу, необходимо наметить зоны расположения датчиков. Для этого нужно провести линию от центральной части багажника (в этом месте располагается кнопка открытия дверцы). Датчики монтируются на расстоянии 41 см друг от друга. От центральной линии радары должны расположиться на удалении 23,25 см.

С помощью малярной ленты нужно разметить участки для сверления. Далее с помощью фрезы и дрели формируются отверстия. Начинать рекомендуется с центра бампера. В этой части располагается пластиковый усилитель, который необходимо пройти насквозь. Остатки материала можно вырезать посредством ножа.

Затем протягиваются провода, которые нужно закрепить хомутами к перемычкам усилителя. Кабели заводятся в правую часть багажника (здесь размещен домкрат), после чего подключаются к лампе заднего хода. В овальной пластмассой заглушке на днище отсека высверливается еще одно отверстие, через которое заводятся провода.

На данном этапе монтируется блок управления. Место размещения этого элемента определяется по желанию. В конце провода подключаются к блоку управления согласно схеме, идущей вместе с прибором.

После этого парктроник нужно запитать. Для этого необходимо вынуть разъем с проводами от фонаря. При таком подключении прибор будет работать во время движения задним ходом. Кабель «на массу» соединяется с черным проводом, а основной — к сиреневому. Чтобы выполнить подключение, рекомендуется воспользоваться скотч-локами (стоят около 30 рублей).

На следующем этапе монтируется дисплей. Экран следует располагать в зоне видимости водителя. В случае если куплен проводной прибор, необходимо протянуть кабели от блока управления к дисплею. Следом за этим подключается экран. Для этого нужно кабель на «+» соединить с проводом, от которого питается блок управления, а на «-» прикрепит к металлической обшивке Дастера.

Если используется беспроводное устройство, то процесс монтажа дисплея выглядит иначе. У Рено Дастер под рулевой колонкой находится пучок из четырех проводов. Чтобы найти кабель, отвечающий за питание фонаря заднего хода, потребуется тестер. Выбрав подходящий провод, нужно соединить последний к «плюсовому», идущему от дисплея.

Монтаж парктроника на передний бампер Дастера выполняется по аналогичной схеме. Блок питания при этом располагается обычно под капотом. Чтобы запитать датчики, необходимо найти фиолетовый провод. Последний отвечает у Дастера за первую скорость. На кроссоверах с АКПП данный кабель спарен с элементами, обеспечивающими подключение функции «Драйв».

По окончании монтажа необходимо откалибровать работу системы парковки. Порядок настройки зависит от типа модели, используемой на Дастере. В некоторых случаях потребуется дисплей и доска. Для других парктроников корректировка проводится с помощью программного обеспечения. Последний вариант требует обращения в сервисный центр, специализирующийся на работе с электрооборудованием Рено Дастер.

Как выбрать

При выборе парковочной системы нужно ориентироваться на следующие параметры:

• Количество датчиков. Оптимальным является наличие 8 сенсоров, обеспечивающих полноценный обзор пространства, окружающего автомобиль. Допускается установка задних парктроников, снабженных 4 датчиками.
• Способ получения сигнала. Устройство может оповещать пользователя о появлении препятствия звуковой или цветовой индикацией. Выпускаются и парктроники, оснащенные видеокамерой, подающей изображение на дисплей.
• Чувствительность датчиков. Этим показателем определяется корректность определения расстояния до объекта.

Как установить автомагнитолу на рено дастер

Как установить и подключить

Перед началом установки парктроника своими руками нужно подготовить следующие материалы и инструменты:

• кабельные стяжки;
• дрель со сверлами различных диаметров;
• рулетка;
• пассатижи;
• шило;
• двусторонний скотч;
• отвертки с разными насадками;
• малярная лента;
• мультиметр.

Процесс монтажа и подключения парктроника на Рено Дастер включает следующие этапы:

1. Разметка. На бампер наклеивают малярную ленту, защищающую покрытие кузова от повреждения. С помощью маркера в местах установки датчиков наносят точки.
2. Высверливание отверстий. Начать рекомендуется с крайних сенсоров. По краям бампера фреза легко входит в материал. После этого переходят к обустройству отверстий, расположенных посередине. За бампером находится пластиковый усилитель, который нужно просверлить насквозь.
3. Прокладка проводов. Кабели датчиков пропускают через подготовленные отверстия. С нижней части автомобиля провода прикрепляют к перекладинам усилителя бампера. Кабели прокладывают по направлению к правой стороне багажника. Провода скрепляют стяжкой и скрывают в отсеке для домкрата.
4. Подключение датчиков к головному блоку. Последний фиксируется на боковой стенке багажника. Провода пропускают через расположенные на днище отверстия, концы выводят наружу и соединяют с блоком управления.
5. Подсоединение к источнику питания. К управляющему блоку подводят кабели заднего хода и массы. Чтобы система активировалась только при необходимости парковки, головной блок должен подпитываться от фонаря правой фары. Снимать лампу не нужно, достаточно вывести наружу разъемы с кабелями. Провода соединяют посредством сжатия скотч-локами. После подключения разъемы возвращают на место, кабели подводят к головному блоку. Последний прикручивают к декоративной обшивке шурупами.
6. Подключение дисплея. Сдвинув дверной уплотнитель, кабель монитора пропускают вниз. Плюсовую часть подсоединяют к проводу заднего хода, минусовую — выводят на кузов.

Неисправности и их устранение

В процессе эксплуатации парктроника Renault Duster могут возникать следующие неисправности:

• Отсутствие сигнала. Нужно проверить правильность подключения блока управления к источнику питания. Провода осматривают на наличие повреждений. Рекомендуется попробовать собрать систему заново и заменить поврежденные кабели. Проверить нужно и заземление блока.
• Неправильное определение расстояния до препятствия. Главной причиной неисправности является попадание пыли и грязи в корпуса датчиков. Детали нужно демонтировать и очистить.
• Подача ложного сигнала. Если устройство оповещает о препятствиях, которых нет, нужно настроить чувствительность датчиков. Если при прошивке головного блока были выбраны слишком высокие значения, прибор будет работать некорректно. Причина поломки может крыться и в загрязнении датчиков. Детали нужно снять и прочистить. При необходимости сенсоры заменяют.
• Отсутствие оповещения о наличии препятствия. В этом случае ремонт будет подразумевать повышение степени чувствительности и очистку датчиков. Сигнал может не передаваться из-за попадания в мертвую зону. Нужно переставить сенсор или добавить дополнительный элемент.

Если ремонт своими руками невозможен, следует обратиться в пункт технического обслуживания.
