Фаркоп на Лада Ларгус: установка, чертежи, видео

Фаркоп для Лада Гранта Лифтбек

ри эксплуатации «Лады Гранты» вам может понадобиться фаркоп. Он представляет собой устройство тягово-сцепного типа (ТСУ), которое применяется для того, чтобы буксировать нетяжелые прицепы, а также трейлеры. Состоит это металлическое приспособление из 3 составляющих:

• поперечины, которая монтируется в кузовные отверстия;
• узла шарового типа, который прикрепляется к балке;
• электрической цепи.

Фаркоп для LADA Granta лифтбек Это приспособление для «Лады Гранты» (лифтбек) точно пригодится тем, кто:

• занимается продажей и перевозкой малогабаритных грузов (овощей, некоторых видов мебели);
• путешествует, перевозя спортивное снаряжение, лодки и различные инструменты на «Ладе Гранте»;
• хочет обезопасить себя при ДТП. Бытует мнение, что это приспособление должно взять на себя большую часть удара, если оно будет сзади. Однако правила дорожного движения различных стран запрещают езду с фаркопом без прицепа, так как такая конструкция, напротив, увеличивает вероятность серьезного повреждения кузова.

Критерии выбора

Лада Гранта (Lada Granta) с установленным ТСУ (фаркопом) Прежде чем выбрать фаркоп для авто, вам нужно знать, с какими объемами грузов ему придется работать. Экономия денег на покупке тягового аппарата с низкой грузоподъемностью не сыграет вам на руку, если вы будете перевозить тяжелые вещи. Поэтому выбирайте соответствующие по весовой нагрузке комплектующие для вашей «Лады».

Стоит учесть, что не каждый фаркоп подойдет для «Гранты», ведь он изначально проектируется под определенную марку или модель машины. На тягово-сцепном устройстве для «Лады Гранты» (лифтбек) будет отдельно указана его совместимость с моделями авто.

Чтобы провести установку изделия на ваш автомобиль, потребуется:

• набор ключей разного размера;
• собственно, фаркоп (с розеткой, а также проводами в наборе) для «Лады Гранты».

В роли него может выступить модель «Лидер Плюс VAZ — 19A» или любая другая. При выборе модели учитывайте, что она должна изготавливаться из толстого и надежного металла, иметь качественный лакокрасочный слой.

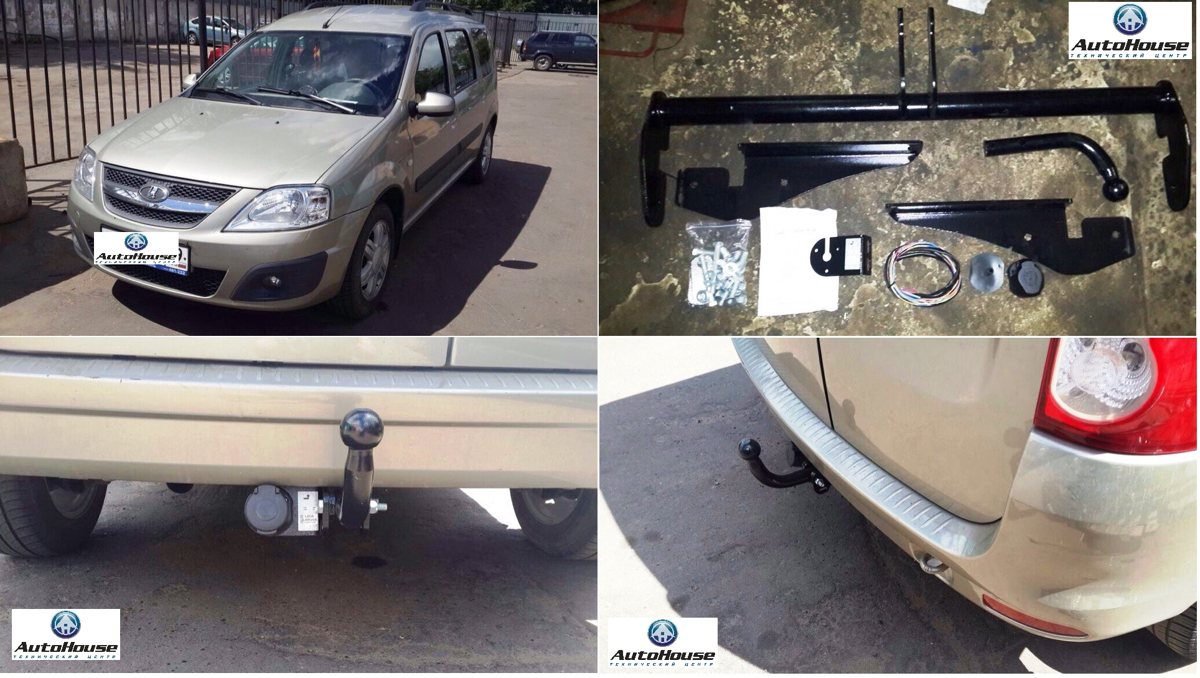

Модель «Лидер Плюс VAZ — 19A» — комплектация

На рынке представлено 2 типа розеток:

• пластмассовые. В отдельных случаях могут не подойти к размерам кронштейна;
• дюралюминиевые. Являются более универсальными.

Монтажные работы

Чтобы совершить установку приспособления на «Ладе Гранте», вам не потребуется сверлить множество отверстий. Достаточно будет использовать стандартные, расположенные на кузове. Они прикрываются лентой и покрываются антикоррозийным средством. К кузову нужно будет приложить фаркоп и закрепить его 6 болтами, резьба которых должна совпадать с кузовными отверстиями.

Монтажные работы по установке ТСУ на «Ладу Гранта»

Чтобы закрепить один из находящихся за запасным колесом болтов, вы можете воспользоваться удлинителем.

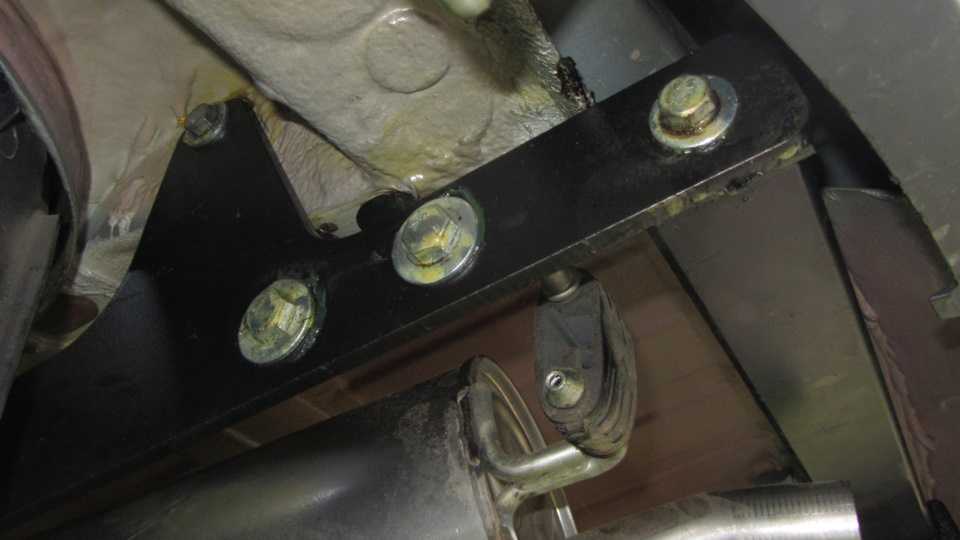

Крепежный болт фаркопа (ТСУ) за запасным колесом

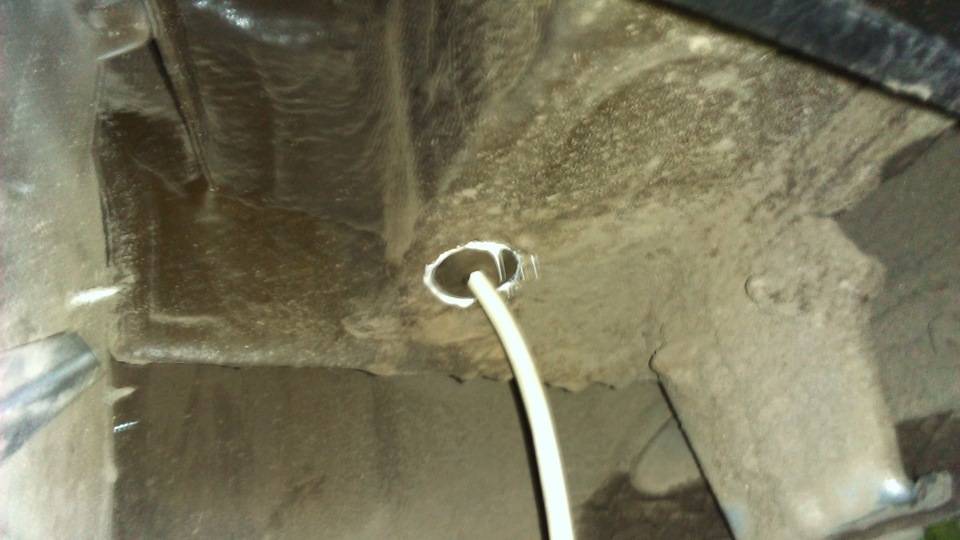

После этого вам нужно будет проложить провода из багажного отделения «Лады» к розетке изделия. Провода в комплекте идут для удобства подсоединения к прицепу и обеспечивают работу его фар для безопасности движения на дороге. Предварительно позаботьтесь о надежной изоляции проводов, чтобы предотвратить попадание влаги в процессе работы и избежать короткого замыкания. Процесс осуществляется через штатное отверстие, которое вы сможете найти в нижней части бампера «Гранты» слева. Если вы подсоедините проводники по неправильной схеме, вам придется потратить не один час для ее исправления. Для экономии времени специалисты рекомендуют протестировать схему на тестере. Алгоритм работы по установке проводов такой:

• зачистить оплетку проводов. Кабель оставить неразрезанным. Изолировать провода обычной изолентой, чтобы иметь возможность надеть на них термоусадку;
• вставить в зажимы на розетке кабели, пропаять их паяльником. Работа осуществляется таким образом: синий провод припаивается к задней правой фаре, так как это соответствует правому поворотнику. Провод коричневого цвета подсоединяется к габаритным огням. Полная схема подключения — на рисунке;
• проверьте правильность подключения при помощи тестера, чтобы избежать короткого замыкания; Установка розетки ТСУ (фаркопа) Лада «Гранта»
• установить розетку к крепежу изделия;
• уложить все провода на дне багажного отделения;
• осуществить проверку розеточной колодки, тестируя все световые сигналы и предварительно подключив разъем. Если проверка показывает корректную работу освещения, вы можете его использовать.

okuzove.ru

Оригинальное ТСУ

Потребуется

• 99999901007216 — Тягово-сцепное устройство (без электропроводки). Цена около 6500 рублей.
• 99999000017182 — Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства. Цена около 750 рублей.

Установка

На рисунке 2-15 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA LARGUS.

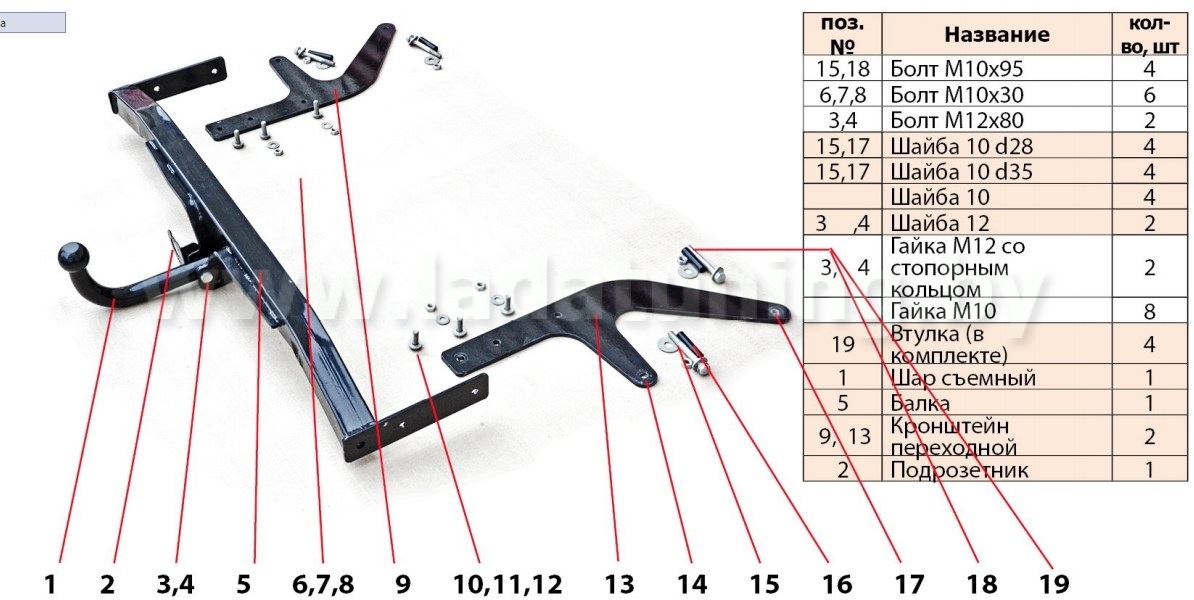

Рисунок 2-15 – Конструкция и комплект поставки ТСУ LADA LARGUS: 1 – кронштейн ТСУ левый; 2 – штанга; 3 – кронштейн ТСУ правый; 4 – подрозетник; 5 – крюк

Снять запасное колесо.

Отсоединить заднюю подушку 3, рисунок 2-16, подвески глушителя 1 от кузова или глушителя (отвертка плоская).

Рисунок 2-16 – Подготовка к установке кронштейнов ТСУ: 1 – глушитель; 2 – лонжерон кузова задний левый; 3 – подушка задней подвески глушителя; 4 – лонжерон кузова задний правый; 5 – заглушка отверстия лонжерона

Отвернуть крепление заднего защитного экрана глушителя, снять экран.

Из отверстий с внутренней стороны левого 2 и правого 4 задних лонжеронов извлечь заглушки 5 (отвертка плоская).

С наружной стороны лонжеронов аналогичные отверстия очистить от слоя ПШМ (отвертка плоская).

С внутренней стороны лонжерона 2, рисунок 2-17, в каждое из отверстий вставить болт 1 с шайбой из комплекта поставки, с внешней стороны лонжерона надеть на болты кронштейн 3 и закрепить, гайками, не затягивая.

Аналогично установить второй кронштейн на другой лонжерон кузова

Рисунок 2-17 – Установка кронштейна ТСУ: 1 – болт крепления кронштейна; 2 – лонжерон кузова задний; 3 – кронштейн

Установить на кронштейны штангу и закрепить болтами из комплекта поставки (головка сменная 19, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Установить на штангу крюк 5, см. рисунок 2-15, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Установить на место снятые детали.

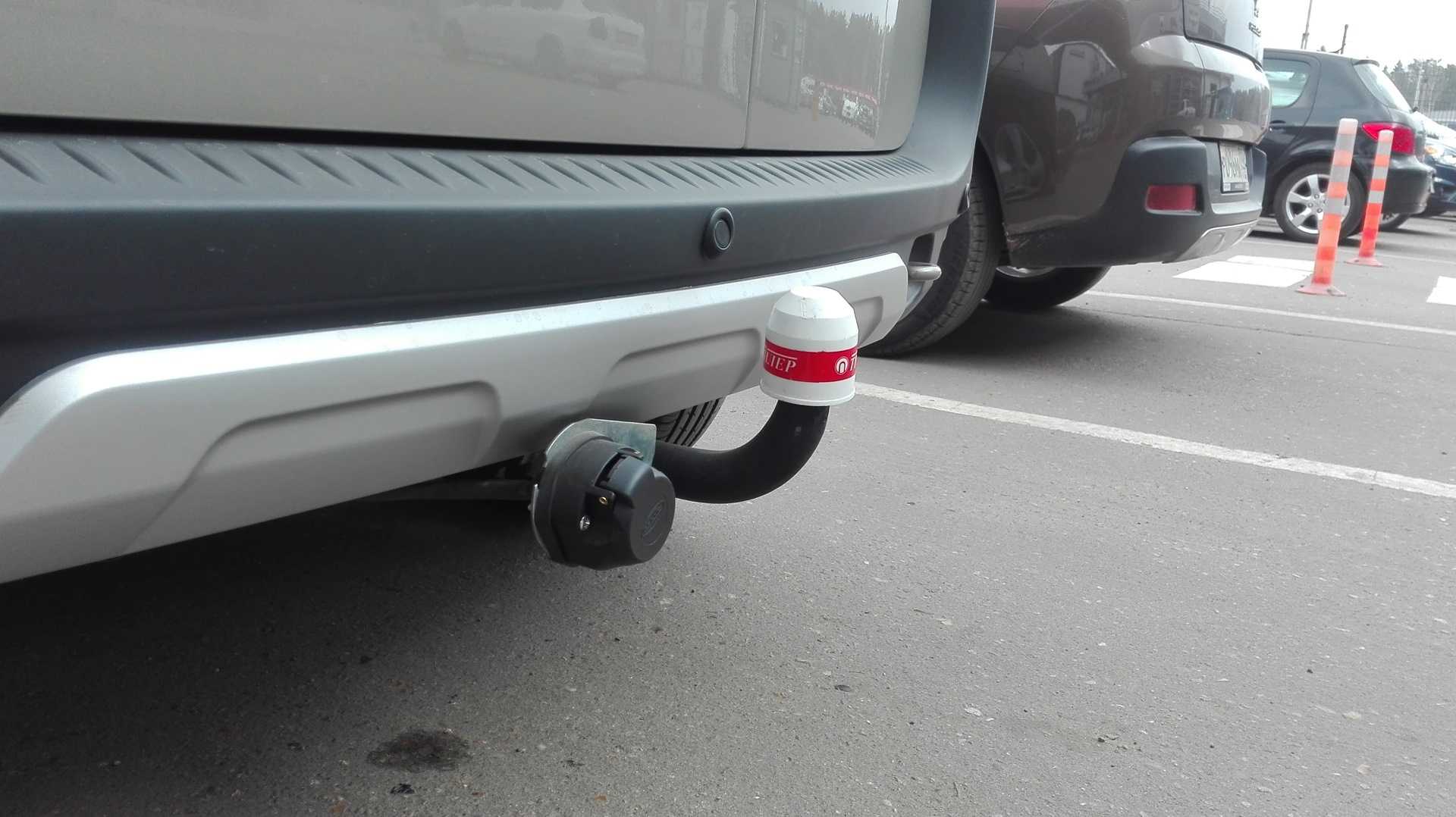

Установка фаркопа на Ларгус своими руками: фото и видео

Фаркоп на Ладу Ларгус – практическая необходимость

Фаркоп – это незаменимая деталь не только для дачников или людей, живущих в загородных домах. Иногда данное устройство способно решить множество проблем.

С помощью фаркопа на Ларгус можно перевозить различные крупногабаритные грузы, лодки, прицепы, дома на колесах и т. д.

Кроме того, данная деталь позволяет более смело двигаться по пересеченной местности, не боясь застрять на сложном участке дороги.

1 Покупка фаркопа или изготовление своими руками?

Фаркоп – это специальное тяговое устройство, с помощью которого можно перевозить малогабаритные грузы или прицепы. Принцип работы данного механизма прост и понятен каждому. Некоторые автомобили с завода комплектуются фаркопами, однако на отечественных автомобилях, таких как Лада Ларгус, его приходится устанавливать самостоятельно либо с помощью специалистов.

В первом случае можно отправиться в магазин автозапчастей и приобрести деталь в сборе, однако стоимость ее будет достаточно высокой, кроме того в инструкции не всегда понятно расписан порядок действий при установке фаркопа. Для тех, кто обладает кое-какими техническими навыками, проще будет изготовить фаркоп своими руками.

Для этого вам потребуется терпение, умение, инструмент и составные части фаркопа.

Рекомендуем ознакомиться

Чтобы создать тяговой механизм на Ларгус самостоятельно, вам потребуются следующие типы деталей:

• механизм с шаровым ходом и встроенными «проушинами», который можно приобрести на простом автомобильном рынке запчастей;
• мощная железная трубка длиной не менее одного метра;
• железная балка-уголок длиной около полуметра;
• специальные гайки, болты и шайбы для надежного крепления.

В данном случае необходимо определиться какой тип устройства вы хотите получить в итоге. Это может быть съемный или стационарный механизм.

Стационарный механизм крепится к автомобилю при помощи сварки, притом, что для создания съемного фаркопа своими руками необходимы дополнительные балки, уголки и крепежные элементы.

Можно изготовить еще более сложный механизм фаркопа, однако для этого уже потребуется помощь профессионалов, да и вряд ли владельцам Лада Ларгус необходим «серьезный» фаркоп с откидными бортами или что-то вроде этого. Лучше всего приобрести простой фаркоп в автомагазине.

2 Правильная установка фаркопа

Каждая из моделей автомобиля имеет свои особенности при установке тягово-сцепного механизма. Однако определенный порядок действий соблюдается в любом случае

Фаркоп крепится к задней части автомобиля и для его установки нужно иметь под рукой набор необходимых инструментов. В случае с Лада Ларгус речь идет о гаечных ключах на 16,17 и 19 и наборе различных отверток. Кроме того, вам потребуется подъемник либо смотровая яма и помощь еще одного человека, так как конструкция фаркопа весит довольно много.

Перед началом монтажных работ необходимо обесточить питание автомобиля, это делается в целях безопасности и не составляет большого труда. Далее необходимо «прикинуть» деталь к месту ее дальнейшего крепления. Это означает необходимость временного крепления фаркопа с помощью специальных хомутов.

Кроме того, необходимо снять защиту – тепловой экран, чтобы не повредить ее при сверлении и закручивании болтов.

Важные советы

Для беспрепятственного осуществления работ необходима смотровая яма или подъемник. Обязательно заручитесь поддержкой помощника, так как самостоятельно выполнить работы будет очень сложно.

Установка фаркопа на Ладу Ларгус

• Необходимо определить точное место крепления устройства. Специальные хомуты позволят на время присоединить фаркоп к автомобилю для исключения ошибок;
• Практикуется предварительное снятие запасного колеса, ослабления глушителя с целью беспрепятственного осуществления монтажных работ;
• Не рекомендуется снимать фаркоп с резинки, которая не препятствует доступу к креплениям. Снимите тепловой экран, выполняющий защитную функцию, с целью исключения повреждения в процессе сверления, закручивания гаек;
• Подготовьте отверстия в нише багажника для осуществления монтажных работ. Отверткой с внутренней стороны лонжеронов удалите заглушки.

Крепление устройства осуществляется со стороны нижних лонжеронов. Возьмите гаечные ключи на 17 и на 19.

Болты крепления фаркопа

Сложности с осуществлением монтажных работ своими руками исключены при условии неукоснительного соблюдения правил инструкции. Тщательно изучите чертежи

Очень важно подготовить ходы для проводки (следует произвести точный предварительный расчет). Обязательно обрабатывайте поверхность автомобиля в местах, где ведете работы, жидкостью против коррозии

Порядок проведения электромонтажных работ при подключении розетки фаркопа

p, blockquote 45,0,0,0,0 —>

1. Первый этап работ: определение схемы подключения, необходимости применения блока согласования, выбор типа разъема.

p, blockquote 46,0,0,0,0 —>

Если на момент установки разъема прицепа, последнего еще нет в наличии, либо вообще не планируется его покупать, предполагается использовать только прокатные средства, рекомендуется установить сразу 13-пиновый универсальный разъем.

p, blockquote 47,0,0,0,0 —>

Видео — почему 13-пиновая розетка для фаркопа предпочтительна в некоторых случаях:

p, blockquote 48,0,0,0,0 —>

p, blockquote 49,0,0,0,0 —>

В этом случае с помощью переходника 13/7 pin без всяких проблем можно подключить обычный грузовой прицеп.

p, blockquote 50,0,0,0,0 —>

p, blockquote 51,0,0,0,0 —>

Есть, конечно, и обратный вариант – переходник 7/13, однако часть пользовательских соединений, в том числе для зарядки АКБ, придется проводить вне разъема, что очень неудобно.

p, blockquote 52,0,0,0,0 —>

p, blockquote 53,0,0,0,0 —>

Если у вас автомобиль до 2000 года выпуска, возможно, нет необходимости устанавливать блок согласования. В этом случае следует на 25% увеличить номинал предохранителей, обслуживающих поворотники и задние световые приборы.

p, blockquote 54,0,0,0,0 —>

2. Далее в обязательном порядке необходимо проверить все электрические цепи в разъеме прицепа (если имеется).

p, blockquote 55,0,0,0,0 —>

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

p, blockquote 56,0,0,1,0 —>

Наиболее типичные неисправности электрооборудования прицепа:

p, blockquote 58,0,0,0,0 —>

• «отгнивание» электропроводки, особенно в зоне соединений, контактов, паек;
• короткие замыкания в зоне трущихся частей;
• выход из строя световых ламп;
• большие токи утечки, связанные с солевым покрытием автодорог и заездом в водоемы (прицепы лодок, особенно на морском побережье).

3. На третьем этапе разрабатывается схема трассировки (какой провод, какого цвета, какого сечения, куда идет, как идет, где соединяется, с чем соединяется, и, наконец, как соединяется).

p, blockquote 59,0,0,0,0 —>

По-порядку. Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

p, blockquote 60,0,0,0,0 —> adsp-pro-3 —>

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

p, blockquote 61,0,0,0,0 —>

Соединения можно (и лучше) произвести с помощью стандартного метода: снятие изоляции + скрутка + пайка + термоусадка. Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных клипс.

p, blockquote 62,0,0,0,0 —>

p, blockquote 63,0,0,0,0 —>

Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов.

p, blockquote 64,0,0,0,0 —>

Для дальнейших действий необходим минимальный набор инструмента и комплектующих:

p, blockquote 65,0,0,0,0 —>

• набор слесарного инструмента для демонтажа-монтажа элементов салона в процессе укладки кабелей;
• набор электромонтажного инструмента, при необходимости паяльник, припой, флюс;
• провода, электромонтажные клипсы, саморезы, кембрики, термоусадка, изолента, хомуты;
• мультиметр;
• контрольная лампа;
• зеркало (при установке в одиночку).

4. Подключение. На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

p, blockquote 66,0,0,0,0 —>

Электрические соединения вне салона автомобиля необходимо «одевать» в термоусадку (кембрик, уменьшающий размеры при нагревании промышленным феном, можно зажигалкой).

p, blockquote 67,0,0,0,0 —>

5. Проверка. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

p, blockquote 69,0,0,0,0 —>

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, применение блока согласования при подключении прицепа для вашего автомобиля является обязательным.

p, blockquote 70,0,0,0,0 —> adsp-pro-4 —>

Приобретение и установка фаркопов на хэтчбек

Сразу приводим чертёж сцепного устройства, предназначенного для хэтчбеков:

Такие фаркопы подходят всем ягодным хэтчбекам

Здесь крепление отличается от рассмотренного выше. Например, к лонжеронам не прикручивается ничего. Фаркоп крепится к заднему швеллеру, а ещё, три винта проходят через отверстия в нише. Она, то есть ниша, предназначена для запасного колеса, а отверстия в ней закрыты пробками.

Отверстия на треугольнике 2 будут закрыты резиновыми пробками

Итак, будем руководствоваться инструкцией изготовителя. Монтаж проще выполнять, загнав автомобиль на яму:

1. Резиновые пробки из отверстий в нише необходимо удалить;
2. Фаркоп располагают вдоль центральной оси, совместив отверстия «ушек» с отверстиями на заднем швеллере;
3. Затем, устройство фиксируют болтами М10, не забыв установить шайбы. Болты вкручивают в резьбу заднего швеллера;
4. Установив недостающие детали крепежа (винты М12 вкручиваются в гайки), нужно затянуть все крепления ключом. Усилие должно составлять 30-50 Н*м.

Подключаем электропитание

Назначение и крепления фаркопов Лады Ларгус

Рекомендации по выбору

При подборе ТСУ для своей Лады Ларгус опирайтесь на несколько критериев. Они помогут сделать правильный выбор и без лишних проблем эксплуатировать сам фаркоп и прицеп для него.

Основными нюансами выбора считаются:

• Нагрузка. Примерно прикиньте, какой груз вы собираетесь перевозить, чтобы ТСУ выдерживало соответствующие нагрузки;
• Конструкция. Между несъемными и съемными выбор явно в пользу последних. Это даже не обсуждается. Да, они дороже, но цена себя оправдывает;
• Производитель. Выбирайте только хорошо зарекомендовавшие себя фирмы. Дешевые китайские или какие-либо другие ТСУ только создадут лишние проблемы;
• Цена. Зависит от всех перечисленных выше характеристик. Иногда она варьируется в зависимости от того, покупаете ли вы ТСУ в Москве, Спб, городе Краснодар или где-то в провинции. Каждый магазин делает свои накрутки на заводскую стоимость. Потому лучше покупать у официальных дилеров;
• Соответствие с прицепом. Если прицеп уже есть, то ТСУ подбирают под него. Либо наоборот. Даже если розетка фаркопа и вилка прицепа не совпадают между собой, всегда доступен переходник. Не забывайте, что на Ларгусе с бортовым компьютером также обязательно потребуется блок согласования.

Почти всегда где-то можно купить товар со скидкой, подобрать подходящий дисконт. Используйте артикул или конкретную модель для поиска.

Основные параметры фаркопов

Этапы установки фаркопа

Подбор инструментария

Чтобы установка фаркопа на Ларгусе прошла правильно, необходимо заранее подготовить нужный инструментарий. Такая процедура не может быть совершена только с помощью крестообразной отвёртки или разводного ключа.

Здесь следует обратить внимание на подъёмные приспособления: работать под автомобилем, поднятым посредством домкрата очень опасно. Учитывая это, установка тягово-сцепного устройства осуществляется только на смотровой яме. Конечно же, можно прибегнуть к помощи стационарного подъёмника

Конечно же, можно прибегнуть к помощи стационарного подъёмника.

Если предполагается просверливание отверстий, то динамометрический ключ существенно упростит эту задачу. К тому же большинство крепёжных деталей также нужно им закрутить.

Предварительно следует детально изучить инструкцию к устанавливаемому механизму, где, как правило, прописывается пошаговый монтаж фаркопа. Особенно здесь подчёркивается обеспечение соответствующего уровня герметичности.

Среди других инструментов понадобятся хомуты, струбцины, дрели, ключи, болты и гайки. Если предполагается подключение фаркопа Ларгуса, точнее, фар и огней на прицепе, то следует подготовить кусачки, провода и изоленту.

Подготовительные работы

Перед непосредственной установкой нужно удостовериться, что было приобретено именно то устройство, которое подходит для Лады Ларгус. Чтение инструкции и проверка места монтажа — это одни из немаловажных действий, первоочерёдно выполняемые автовладельцем.

Строго запрещается начинать подключение прицепа, если места сцепки подвержены коррозийным явлениям или повреждены механическим способом. К тому же меры безопасности самого автовладельца — использование специальных инструментов по назначению и защитных приспособлений сможет уберечь его от травм.

Монтаж нельзя начинать тогда, когда машина стоит под наклоном. Ведь даже несколько градусов отклонения от нормы, могут иметь катастрофические последствия. Коробка передач должна «стоять» в нейтральном положении, передние колёса заблокированы, а стояночный тормоз — поднят.

После того как автомобиль был установлен в смотровую яму, он прочно фиксируется домкратами. С аккумулятора снимается клемма, а багажник очищается от горючих деталей. Это предотвратить распространение огня в случае непредвиденного возгорания.

Фиксация фаркопа

Когда перед креплением тягово-сцепного устройства используются чертежи фаркопа на Ларгусе, то это значительно упрощает одноимённый процесс. Если отверстия были просверлены заранее, то механизм просто прикрепляется посредством пары зажимов. В случае их отсутствия пригодится дрель, которая быстро проделает их в днище багажника.

Затяжка фаркопа осуществляется с использованием гаек и болтов с диаметром 14 мм. При этом сами отверстия должны полностью соответствовать крепежам.

Кроме того, с внутренней стороны багажника усиливающими накладками проделывается ещё два дополнительных отверстия, помогающих надёжно зафиксировать устройство и снять часть нагрузки с кузова. По окончании монтажа все прикреплённые детали рекомендуется смазать специальным составом.

Подключение проводки

Прежде всего, нужно продумать, где лучше всего размещать соединения проводов и розетки. Здесь необходимо приобрести хороший комплект, который будет универсальным для любого транспортного средства, в том числе и Лады Ларгус. Это существенно снижает вероятность возникновения коротких замыканий или других неисправностей. К тому же в инструкции к нему детально прописываются вся схема подключения, и автовладельцу останется только сделать это своими руками.

Советуется проводить подключение проводки при наличии самого прицепа, так как бывают нестандартные схемы разводки на прицепах

Установка

Прежде чем приступить к установке ТСУ на Ладу Ларгус, обязательно просмотрите два важных материала. Они помогут избежать некоторых ошибок и ответят на ключевые вопросы:

Теперь переходим к монтажным работам. Погнали!

Хорошо, что подключение не сложное из-за предусмотрительности АвтоВАЗа относительно наличия заводских отверстий для ТСУ. Потому у большинства автовладельцев не возникает проблем с тем, как установить своими руками новое ТСУ на свою Ладу Ларгус. Электрика вызывает куда больше вопросов. Потому не лишним будет посмотреть наглядные видео.

Установка выполняется в следующей последовательности:

• Уберите все лишнее из багажника, достаньте запаску. Затем демонтируйте защитный экран, который расположен над глушителем Ларгуса. Держится на 3 гайках;
• С лонжеронов снимаются заглушки из пластика. Они закрывают заводские отверстия. Удалите оттуда мастику и ленту, что позволит расширить крепежные места;
• Вставьте передний крепежный болт и втулку, а снаружи навесьте кронштейн, чтобы наживить крепление. Далее вставляется задний болт и заводится снаружи в лонжерон. Вставляем втулку, шайбу, наживляем гайку. Все то же самое повторяем с правой стороны;
• Убедитесь, что вы прижали ТСУ к бамперу, но он не задел глушитель. Если все хорошо, затягиваем тщательно все крепежные болты и ставим на место защитный экран.

Как видите, с установкой металлической конструкции нет ничего сложного. Главное, чтобы все было выставлено ровно и хорошо затянуто.

А вот с электрикой будет немного сложнее, если у вас не было подобного опыта ранее.

Электрика

Сначала демонтируйте оба задних фонаря. Проводка вашего ТСУ протягивается через заводские отверстия. Также просверлите пробку и в нее протяните проводку. Ее мы закрепим на балке фаркопа с помощью хомутов, которые идут в комплекте.

Здесь главное придерживаться схемы. То есть соединять провода автомобиля с проводкой вашего ТСУ в правильном соответствии.

Возьмем левый разъем. Здесь провода такие:

• оранжевый идет на стоп-сигнал;
• черный у нас масса;
• розовый отвечает за задние противотуманки и обязательным не является;
• зеленый позволит дублировать на прицепе левый поворот;
• голубой нужен для габаритов.

Правый разъем немного отличается:

• оранжевый, черный, и голубой идентичны;
• серый подключает правый поворотник;
• желтый дает задний ход.

Надеваем заглушку, заднюю резинку розетки, выполняем аккуратно подключение по схему. Все качественно изолируем.

Убедитесь, что перед работой с проводами вы сняли минусовую клемму с АКБ. Иначе за последствия я не отвечаю. Оголенный провод, электричество, ваши руки. Улавливаете, к чему я веду?!

Все, теперь ваша Лада Ларгус официально с фаркопом, к которому можно цеплять прицеп и выполнять возложенные на них задачи.

Всем спасибо за внимание и удачи на дорогах!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Фаркопом называют устройство, которое используется для присоединения прицепа к автомобилю. Сцепка устанавливается на многие легковые автомобили. На Ладе Ларгус такого устройства нет, поэтому автовладельцам приходится приобретать и устанавливать подобный механизм отдельно. В зависимости от эксплуатационных характеристик, назначения и способа крепления тягово-сцепные устройства (ТСУ) могут отличаться друг от друга.

Варианты конструкций

Основные параметры фаркопов

Такие сцепные модули существуют в нескольких конструктивных видах. Они классифицируются по базовым техническим характеристикам. Для легковых авто различают следующие типы шарообразных сцепных элементов:

• категории «А», «Н» (максимальная несущая способность прицепа — до 150 кг груза);
• виды «F», «G» (грузоподъемность прицепа достигает 3500 кг и вдобавок присутствует возможность отрегулировать высоту крепежа);
• тип «V» (устройства не регулируются, однако грузоподъемность приближается до максимума в 2500 кг);
• категория «ВМА» (обладают быстросъемным крепежом вертикального типа).

В среде практичных автолюбителей именно последний из рассмотренных видов сцепных устройств удостоился максимальной популярности.

В зависимости от метода крепления фаркоп подразделяется на:

• несъемные компоненты (здесь крюк жестко фиксируется сваркой);
• съемные изделия, где рабочий крюк крепится посредством болтовых стыков или особого приспособления.

Перед тем, как выбрать фаркоп на Лада Ларгус требуется определиться с типом прицепа и весом наиболее часто транспортируемого груза. Не следует стремиться достигать нагрузок сверх регламентных значений, указанных в паспорте устройства, поскольку повышенные напряжения материала передаются кузову автомобиля, неизбежно вызывая течение деформаций.

К сведению! Заводской сцепной элемент для Лада Ларгус может выдержать пик тягового усилия в 1300 кг, а максимум вертикально прикладываемой нагрузки на изделие составляет 75 кг.

Виды, распиновка и схемы подключения розетки фаркопа

Официальный ответ МВД по регистрации фаркопа

В рамках компетенции сообщаю, что в соответствии с Техническим регламентом Таможенного союза «О безопасности колесных транспортных средств» (далее — ТР ТС 018/2011), утвержденным Решением Комиссии Таможенного союза от 09.12.2011 № 877, тягово-сцепные устройства (далее — ТСУ) являются объектами технического регулирования и влияют на пассивную безопасность транспортного средства.

В случае установки на транспортное средство ТСУ применяются правила ЕЭК ООН № 55 (далее — Правила), таким образом ТСУ должны быть сертифицированы в соответствии с Правилами. При этом наличие сертификата соответствия является условием, подтверждающим возможность его установки в составе конкретного транспортного средства.

Руководствуясь п. 5 Правил завод-изготовитель транспортного средства направляет заявку на официальное утверждение транспортного средства, оснащенного механическим сцепным устройством или его элементом, либо санкционирует использование транспортного средства для буксировки прицепа любого вида, он должен, по просьбе компетентного органа или технической службы Договаривающейся стороны, предоставить этому органу информацию, которая необходима заводу-изготовителю сцепного устройства или его элемента для надлежащей разработки и изготовления механического сцепного устройства или его элемента для данного транспортного средства. По просьбе добросовестного подателя заявки на возможное официальное утверждение типа механического сцепного устройства или его элемента компетентный орган или техническая служба предоставляет подателю этой заявки любую соответствующую информацию, указанную ниже, а также содержащуюся в карточке сообщения, приведенной в приложении 2 Правил.

На каждом транспортном средстве, соответствующем типу транспортного средства, официально утвержденному на основании Правил ЕЭК ООН № 55, на видном и легкодоступном месте, указанном в регистрационной карточке официального утверждения, проставляется международный знак официального утверждения, состоящий из:

• круга с проставленной в нем буквой «Е», за которой следует отличительный номер страны, предоставившей официальное утверждение;
• номера настоящих Правил, за которым следует буква «R»,тире и номер официального утверждения, проставленные справа от круга.

Знак официального утверждения должен быть четким и нестираемым и помещается рядом с табличкой, на которой приводятся характеристики транспортных средств, или наносится на эту табличку.

Кроме того, на сцепных устройствах и их элементах, представляемых на официальное утверждение, должна проставляться фабричная или торговая марка завода-изготовителя, поставщика или подателя заявки. На них должно быть предусмотрено достаточное место для знака официального утверждения, изображенного в приложении 3 Правил. Это место должно быть обозначено на чертежах, упомянутых в пункте 3.2.2 Правил. Рядом со знаком официального утверждения на сцепном устройстве или его элементе должны указываться класс сцепного устройства, определенный в пункте 2.6 Правил, и соответствующие значения параметров, определенные в пункте 2.11 Правил и приведенные в приложении 4 Правил. Местонахождение этой маркировки должно быть указано на чертежах. После установки устройства или его элемента на транспортном средстве любая маркировка должна быть нестираемой и разборчивой.

В случае если вышеуказанные требования не выполнены, для внесения изменений Вам необходимо пройти предварительную техническую экспертизу на предмет возможности внесения изменений в конструкцию транспортного средства (полный перечень организаций, уполномоченных производить предварительную техническую экспертизу, размещен на странице Департамента технического регулирования официального сайта Евразийской экономической комиссии: ( http://www.eurasiancommission.org.ru ) и обратиться в любое подразделение Госавтоинспекции с соответствующим заявлением.

Вывод
