Фаркоп на Рено Логан своими руками: чертежи с размерами и установка

Подключение фаркопа

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают

Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства

Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Узнайте больше о новом Логан

• Распиновка подрулевого переключателя рено логан —
• Какой Рено лучше выбрать: Логан или Сандеро
• Самостоятельная замена шаровой на Рено Логан и видео рабочих операций
• Фара передняя левая 8200744753 Renault. Продажа оптом и в розницу.
• Вопросы о Рено: Что-то случилось со стартером — поворачиваю замок зажигания,..
• Ремонт Renault Logan : Замена блок-фары
• Как снять коробку на рено логан
• Купить ремень безопасности для Renault Logan в Москве, продажа ремней безопасности для Renault Logan – цены, описание и фото на сайте Авто.ру.

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Ход таких работ следует делать строго по порядку.
8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Так выглядит фаркоп на конечной стадии сборки.
9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону. Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

>

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.

Renault Logan – французский бюджетный автомобиль класса “В”. Основное производство находится на заводе в Румынии, однако с 2005 г. модель выпускают и в России (на базе предприятий “Афтофрамос” и “АвтоВАЗ”). Задумывался в качестве компактного семейного авто для развивающихся стран: предусмотрен клиренс, продумана конструкция днища. В 2004 г. компания представила модель с кузовом седан. В 2007 и 2014 г. модель пережила модификации. Внутреннее пространство стало более эргономичным, увеличилось качество сборки, антикоррозийного покрытия и отделки салона. В разных странах пятиместная машина продаётся под разными марками: Renault, Nissan или Dacia.

Выбор фаркопа

На автомобильном рынке в продаже есть множество разнообразных моделей. Все они подразделяются на несколько групп:

1. Тип А. Необходим для транспортировки грузов, максимальный вес которых равен 1500 кг.
2. Тип В. Грузоподъемность такая же, что и у предыдущего экземпляра, однако конструкция включает полуавтомат на гайке.
3. Тип С. Это полуавтомат на эксцентрик с максимальной грузоподъёмностью в 1800 кг.
4. Тип G и F Грузоподъёмность – 2000 кг, отличаются количеством крепёжных отверстий к кузову и железно-кованой структурой.

Для автомобиля Renault Logan подходит вариант А. Что касается артикулов, то они следующие:

• 8201555829 — поперечина;
• 8201555830 — комплект крепежа.

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

1. Металлической конструкции. Металлические части фаркопа состоят из балки, крюка и боковых пластин.
2. Крепежных элементов. В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.
3. Электрической части. В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

• Эстакада или яма.
• Домкрат.
• Противооткатные башмаки или кирпичи.
• Крестообразная и плоская отвертки.
• Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо позволяет сделать это.

1. В первую очередь находясь под автомобилем . Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.
2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Таким образом его будет трудно повредить и мешать он не будет.
3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.
4. Эти заглушки собственно и скрывают заводские технологические отверстия. После снятия убедитесь в чистоте этих отверстий.
5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.
6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Вот так легко отвёртка проходит сквозь защитную плёнку.
7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Так выглядит фаркоп на конечной стадии сборки.
8. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”. Очищаем от смазки крепление глушителя с помощью тряпки

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Так выглядит расположение сигналов на плате задней фары Логана.

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

Монтаж электрооборудования

Установка проводки требуется для того, чтобы подключить прицеп. Розетку надо установить на штатное место и зафиксировать на крюке с помощью болтов. Чтобы подключить цепь, требуется провести её от фаркопа к одной из сторон задних фар. Схема подключения электрооборудования:

Процесс установки фаркопа на Рено Логан не требует определенных знаний и навыков. Однако, если вы не уверены в своих силах, то всегда можете обратиться в сервисный центр для установки этого элемента.

Авто своими руками Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки. Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой. Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи. Итак, смотрите на картинки ниже – это и есть те самые чертежи по которым можно изготовить фаркоп на Рено Логан своими руками.

Первый чертеж – это силовая балка, то, что передает усилия с крюка на несущий кузов автомобиля.

Кронштейн боковой – это соединяющая деталь силовой балки и корпуса автомобиля Рено Логан.

Крюк. За него будет цепляться прицеп. Крюк изготавливается из трубы с приваренным к ней шаром, для изгибания необходимо воспользоваться трубогибом.

Фланец. Одна из деталей силовой балки.

Щека. Помогает в креплении крюка к силовой балке. Как видите – никаких дефицитных деталей и сложных мест, любой умеющий пользоваться сваркой может изготовить такой самодельный фаркоп. Конечно, если у вас нет желания рукодельничать, то можно взять и готовый фаркоп. После того, как вы приобрели или изготовили фаркоп своими руками, его необходимо установить на автомобиль. Я не буду описывать установку, лучше посмотрите как установить фаркоп на Рено Логан на видео.

Как видите – тут тоже нет никаких заморочек, все делается достаточно просто и не требует специального инструмента. Все Сам и своими рукамиНу если сильно хочется, то конечно можно и на Логан фаркоп ставить. Вопрос только в том, что эти фаркопы на не рамных машинах разбивают кузов.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация. Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

2 конструкция фаркопа и установка своими руками

Стандартный комплект фаркопа для модели Рено Логан включает в себя следующие детали (рассматриваем на примере фирмы «Трейлер»):

• две боковые пластины,
• поперечная балка,
• прицепной механизм крепления с шаровой головкой,
• электрическая розетка и провода,
• крепежные элементы (гайки и болты),
• подробная инструкция по монтажу и подключению.

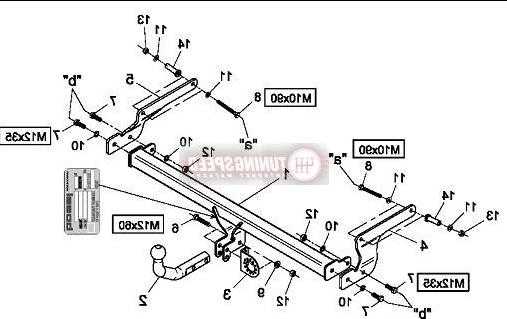

Стандартный комплект фаркопа фирмы «Трейлер»

Для установки потребуется поставить автомобиль на смотровую яму, поднять ручной тормоз и установить дополнительные упоры под передние колеса. В первую очередь монтируется поперечная балка, которая крепится к лонжеронам кузова в специально предусмотренные отверстия. Следует поддеть отверткой пластиковые заглушки и вставить в них болты крепежных пластин, болты можно предварительно смазать (как шайбы и гайки). При проведении работ снимать бампер нет необходимости.

Установка ТСУ в смотровой яме

На вставленные слева и справа болты нанизываем пластины крепления. Далее установите шайбы и гайки из комплекта, после чего аккуратно затяните по два болта с каждой стороны. Затягивать их до упора не следует, так как вам еще потребуется регулировать положение балки. Далее установите балку и правильно отрегулируйте положение сцепного шара, который должен располагаться строго вдоль продольной оси автомобиля.

Теперь установите буксирный крюк на предусмотренные конструкцией кронштейны и зафиксируйте три болта крепления механизма. Закрепите площадку под установку розетки, еще раз проверьте все крепления и затяните их до упора. Термозащиту можно возвращать на место, механическая часть установки фаркопа на этом завершена.

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа. Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Сейчас читают: Схема включения света заднего хода Логан |

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Как подключить питание

Чтобы соединить провод и розетку прицепа, нужно в днище багажника найти специальное отверстие. Если такого нет, тогда проделываем его с помощью дрели. При этом хорошо продумайте этот вопрос, дабы потом не пришлось проделывать другое отверстие.

Дальше закрепляем розетку на фаркопе, затем – через просверленное отверстие внизу в багажнике протягиваем провод и подключаем его к розетке.

На этом все, вот мы и закончили работу по установке фаркопа. Сейчас вы – обладатель прицепного устройства, которое изготовили своими силами. И теперь вы сможете легко использовать прицеп, чтобы перевозить на своем авто тяжелые и габаритные грузы за город, на дачу.

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является компания «Трейлер». Продукция компании «Трейлер» заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

• схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
• на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
• владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

Как изготовить фаркоп для Логана

Изготовить фаркоп самостоятельно несложно, главное, уметь пользоваться чертежами и чтобы у вас под рукой были сварочный аппарат и болгарка. Сперва необходимо изготовить основную деталь будущего фаркопа – силовую балку, которая будет передавать усилие с крюка на корпус АТС.

Затем изготавливается боковой кронштейн. Эта деталь позволит закрепить силовую балку на кузове автомобиля.

Следующий шаг – это буксировочный крюк, к которому будет цепляться прицеп. Обычно эту деталь изготавливают из обрезка трубы, который необходимо изогнуть трубогибом. После этого к крюку приваривается шар.

Далее подготавливается фланец и щека.

Руководствуясь приведенными выше чертежами, вы без труда изготовите фаркоп самостоятельно. После этого, независимо от того купили вы ТСУ или смастерили его своими руками, изделие необходимо установить.

Какой фаркоп подойдет для Логана

Стоит сразу сказать что ТСУ – это модельное изделие, поэтому если вы являетесь владельцем Renault Logan 2, то и покупать необходимо фаркоп на Логан 2. Благо для этих автомобилей есть оригинальный комплект со следующими артикулами:

• 8201555829 – оригинальная поперечина для нового Логана;
• 8201555830 и 8201278652 – оригинальный комплект крепежей и электрики.

Также можно подобрать наиболее подходящую модель по типу ТСУ. Сегодня существует несколько категорий фаркопов, отличающиеся по конструкции и максимальной массе перевозимого груза. Для Рено Логан больше всего подойдет простейшее устройство типа «А», рассчитанное на перевозку груза, вес которого составляет не более 1,5 тонн.

Такая модель обойдется порядка 3 500 – 5 000 рублей. Тип «B» представляет собой полуавтомат на гайке, при этом грузоподъемность такого ТСУ также составит 1,5 тонн. Остальные модели рассчитаны на больший вес груза, они стоят на порядок дороже и устанавливать такие фаркопы нецелесообразно.

Полезно! ТСУ для Рено Логан, выпущенных в период с 2004 по 2012 и модели младше 2013 года значительно отличаются по конструкции. Если говорить о производителях, то сборные комплекты для этой машины сегодня предлагают компании:

• Bosal.
• Leader.
• Imola.
• Brink (Thule).
• Трейлер.

Многие предпочитают изготовить фаркоп на Рено Логан своими руками, чертежи которого мы рассмотрим подробнее.

Процесс подключения

Проходит в несколько этапов:

• для начала необходимо загнать автомобиль на смотровую яму;
• далее под передние колеса необходимо подставить дополнительные опоры (это необходимо для придания автомобилю необходимой устойчивости);
• далее преступить к монтажу поперечной балки, как основы всей конструкции: балка крепится к кузову посредством специальных отверстий, с помощью болтов;
• далее необходимо на балку установить пластины крепления и шайбы с гайками для последующего закрепления;
• потом происходит регулировка шара для сцепления, его положение должно соответствовать продольной оси автомобиля;
• затем монтажу подлежит буксирный крюк на предустановленные кронштейны;
• после завершения механической части монтажа конструкции необходимо, руководствуясь схемой, подключить элемент к автомобилю;
• для этого необходимо отключить аккумулятор автомобиля;
• через специальное отверстие в багажнике необходимо провести электрические провода и подключить фаркоп к штатной бортовой сети.
