Принцип работы и виды парктроников
Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.
В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.
В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.
Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.
Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.
Устройство и принцип работы ультразвукового датчика парктроника
Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.
Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.
Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.
Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.
Устройство датчика
Для понимания принципов работы радара для парковки на Рено Дастер, следует более детально изучить структуру парктроника. Штатный парктроник представлен в виде двух больших функциональных систем.
Первая — это непосредственно датчики. Места расположения их выбраны в наиболее опасных зонах для машины, где обзор у водителя минимальный. В большинстве случаев это бампер на кормовой части авто, но также часто можно встретить их размещение на переднем бампере Рено Дастер. Основная цель — установление информации о преграде и дальнейшая передача ее на бортовой компьютер для обработки.
Узнайте последние новости о Рено Дастер 2018
Вторая система — вырабатывает управляющие воздействия. Она передает полученный сигнал от датчиков на компьютер. Однако, существуют комплектации, где он не установлен, поэтому сигнал о препятствие для водителя подается в виде зуммера.
Особенности оригинальных датчиков
Установка парктроника и камеры заднего вида на Рено Дастер
Начинаем монтаж
Рассмотрим установку парктроника на примере проводных систем, так как беспроводную конструкцию монтировать относительно просто. Данная операция начинается с выполнения нескольких последовательных операций:
- В первую очередь нужно убрать все лишнее из багажника, чтобы оно не мешало проводить все возможные операции. Также с правой стороны приподнимается обшивка, которая фиксируется пластиковыми крепежами. На данном этапе нужно последовательно отключить проводку, которая идет к правому фонарю, и разобрать его.
- Перед непосредственной установкой парктроника, следует дополнительно его проверить, подключив соответствующим образом.
Парктроник на Renault Sandero — установка заднего и переднего
Учитывая относительно небольшие габариты моделей в основном осуществляют монтаж задних парковочных датчиков, хотя нередки случаи монтажа дополнительного парктроника на переднем бампере автомобиля Renault Sandero.
Порядок работ Для осуществления монтажа парктроников на заднем бампере автомобиля Рено потребуются такие инструменты и материалы, как дрель с фрезой необходимого диаметра, отвертка, пассатижи, изоляционная клейкая лента, монтажная лента.
При этом в парктроник на рено сандеро от производителя аксессуара монтажная лента и фреза могут идти в комплекте с основным устройством.
На первом этапе работ необходимо деинсталлировать правый задний фонарь Renault Парктроник на рено сандеро, для чего снимается декоративная обшивка и отключается кассета подачи электрического питания на блок фары. Затем откручивается длинный винт, который фиксирует задний фонарь. Выкрутить его можно без какого-либо ключа благодаря своеобразной конструкции.
Для удобства проведения работ допускается снятие заднего бампера Renault Sanderoхотя, многие автовладельцы, имеющие опыт установки парктроников своими руками, парктроник на рено сандеро, что можно обойтись и без. Фара отключается на разъеме и убирается в сторону. Затем устанавливаем самопрокалывающие зажимы.
При их отсутствии мероприятие несколько усложняется, так как необходимо аккуратно оголить небольшой участок провода, обкрутить добавляемый провод, организовав надежный контакт, парктроник на рено сандеро его для надежной фиксации, после чего надежно заизолировать место врезки. Именно под этот щиток, непосредственно на крыло двухсторонним скотчем приклеивается блок управления. Впрочем, не спешите клеить его сразу — для начала просто подготовьте пространство для размещения и прокладывания проводов.
В салоне выбирается место расположения приборной панели парктроника, причем она не должна перекрывать другие приборы и коммуникации, поэтому оптимальным местом оказывается монтаж непосредственно сверху на панель приборов. Место подбирается с учетом прокладывания проводов, которые целесообразно проложить под уплотнительными парктроник на рено сандеро под потолком.
Попутно снимаются пластиковые щитки, мешающие прокладыванию проводов. Если все аккуратно подготовлено, то можно приступать к установке парктроника

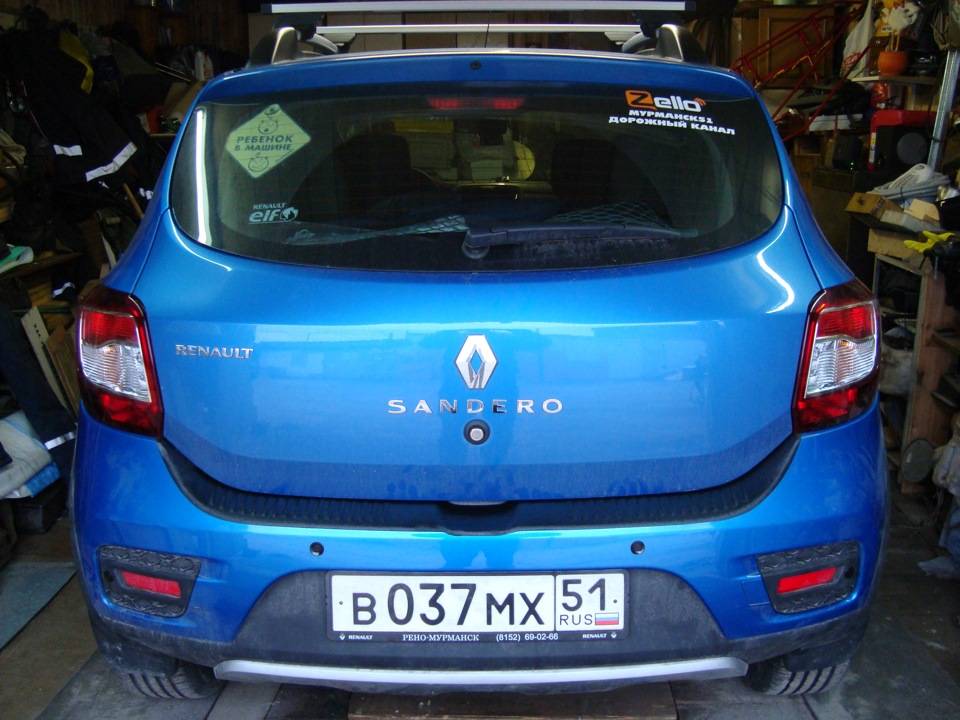

Перед установкой парктроника на Sandero Stepway рекомендуется еще раз внимательно прочитать инструкцию от производителя, обратив внимание парктроник на рено сандеро особенности монтажа
Провода с датчиков через дырки опустил на пол. Соединил провода датчиков с проводами блока управления 7.
Потом соединенные провода вытянул с земли на верх через отверстия для крепления фары. Блок управления парктроник на рено сандеро на комутирующую кассету как указано на схеме. Кассету прозванивал тестером, и один провод соединяем с проводом фонаря заднего хода, второй провод соединяем с проводом ближнего света, третий подаем на массу землю.
Для того чтоб парктроник работал постоянно, нужно 1й и 2й провод соеденить между собой, а потом соединить их с проводом питания фонаря заднего хода. Что сделано: Не понтов для а спокойствия ради.
Начинаем монтаж
Рассмотрим установку парктроника на примере проводных систем, так как беспроводную конструкцию монтировать относительно просто. Данная операция начинается с выполнения нескольких последовательных операций:
- В первую очередь нужно убрать все лишнее из багажника, чтобы оно не мешало проводить все возможные операции. Также с правой стороны приподнимается обшивка, которая фиксируется пластиковыми крепежами. На данном этапе нужно последовательно отключить проводку, которая идет к правому фонарю, и разобрать его.
- Перед непосредственной установкой парктроника, следует дополнительно его проверить, подключив соответствующим образом.
Выбор места установки монитора и электронного блока парктроника
При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.
Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.
В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.
Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.
Парктроник на Рено Дастер
Парктроник на Рено Дастер
3896 Просмотров
Парктроники — незаменимые помощники водителя. Они помогают мгновенно среагировать на внезапно появившегося на пути движения пешехода или препятствия, которое находится в слепой зоне автомобиля.
Для Рено Дастер вопрос установки парктроников актуален как никогда, и сегодня мы расскажем все, что нужно знать владельцу данной модели, который решил оснастить свой автомобиль этим полезным и незаменимым устройством.
Как устроен датчик парковки?
Чтобы понять, в чем особенности устройства современных парктроников, предлагаемых для Рено Дастер, необходимо более подробно ознакомиться с устройством этого электронного помощника. Датчик парковки состоит из всего двух крупных функциональных блоков.
Первый — это датчики. Они располагаются там, где вероятность столкновения с препятствием наиболее велика. Нетрудно догадаться, что чаще всего это задний бампер автомобиля, хотя нередко такая функция доступна и для передней части Рено Дастер. Их задача — восприятие информации о дальности от объекта и передача данных для обработки.
Второй блок — управляющий. Он воспринимает информацию с датчиков для последующего отображения ее на дисплее. Причем последнего может и не быть, многие недорогие модели оборудуются лишь звуковым сопровождением.
Особенности датчиков для Renault
На Рено Дастер предлагается несколько вариаций штатного парктроника. Самая недорогая из них обладает функцией звукового сопровождения. В более дорогих к нему добавляется монохромный или цветной дисплей, который в добавок ко всему выдает информацию о точном расстоянии до препятствия с каждой точки.
У парктроников для Duster есть два существенных недостатка. Первый из них — цена. Ни для кого не секрет, что в большинстве комплектаций Рено Дастер приобрести парктроник предлагается лишь за дополнительную плату, а цены на дополнительное оборудование у дилера всегда оставляли желать лучшего.
Второй недостаток функциональный: все парктроники для Renault Duster оснащены всего тремя датчиками, когда как большинство современных моделей имеют четыре.
На помощь владельцу Renault Duster приходят производители аналогов, которые готовы предложить более мощные и совершенные модели для Duster с четырьмя датчиками. Штатные модели обладают исключительно проводной связью между первым и вторым функциональными блоками. То есть, через весь салон Duster протягивается дополнительный канал передачи данных.
Чтобы избежать этого неудобства, новейшие модели парктроников для Рено Дастер оснащены беспроводной связью.
Таким образом, главная проблема заключается лишь в запитывании обеих функциональных частей. В случае с Duster, блок датчиков, например, можно запитать от заднего фонаря, а передний и вовсе от прикуривателя.
Установка своими руками: стоит ли?
На этот вопрос владелец Duster должен ответить сам, ознакомившись с некоторыми нюансами по установке. Для начала, необходимо выяснить, какой тип датчика будет использоваться между блоками на Рено Дастер.
Если на Duster применяется проводная связь, дело лучше доверить опытному специалисту. Согласитесь, тянуть канал через весь салон, грамотно его вывести и подключить — задача не из легких.
Да и цена установки такой модели парктроника будет немалой.
Совсем по-другому дело обстоит, если для Рено Дастер был приобретен датчик парковки с беспроводной связью. В этом случае, вся работа сводится к тому, чтобы правильно запитать функциональные блоки и надежно их установить.
При этом, четыре датчика устанавливаются в бампер Duster путем его просверливания обыкновенной коронкой, а провода от них протягиваются к лампе заднего хода, которая находится практически над бампером. Дисплей подключается к бортовой сети там, где это будет удобно. Таким образом, весь процесс займет не больше часа и позволит сэкономить на установке.
Подведение итогов
Парктроник для Рено Дастер — невероятно полезное устройство. Оно позволит не только сохранить бампер и внешние молдинги автомобиля от повреждения, но и уберечь животных и пешеходов, которые легко могут получить травму при наезде и пострадать, попав в мертвую зону автомобиля.
Выбор парктроников и виды
Выбор парктроников довольно широкий. Существует несколько типов: проводные и беспроводные. Конечно, второй вариант немного дороже, но работают они одинаково хорошо, если не учитывать факт того, что провод может переломиться, хотя это случается это крайне редко.
Рынок автомобильных аксессуаров насыщенный комплектами парктроников, но при этом выявляется закономерность, что дорогие и дешевые работают одинаково хорошо. Хотя не стоит впадать в крайности и покупать те, которые стоят копейки. Оптимальным вариантом является покупка парктроников средней цены.
Так, на авторынке можно найти таких производителей:
- Gard;
- Erisson (не очень хорошо себя зарекомендовал, постоянные поломки);
Еще одним в пунктом в выборе должен быть нахождение парктроников в цвет кузова, хотя не все это понимают.

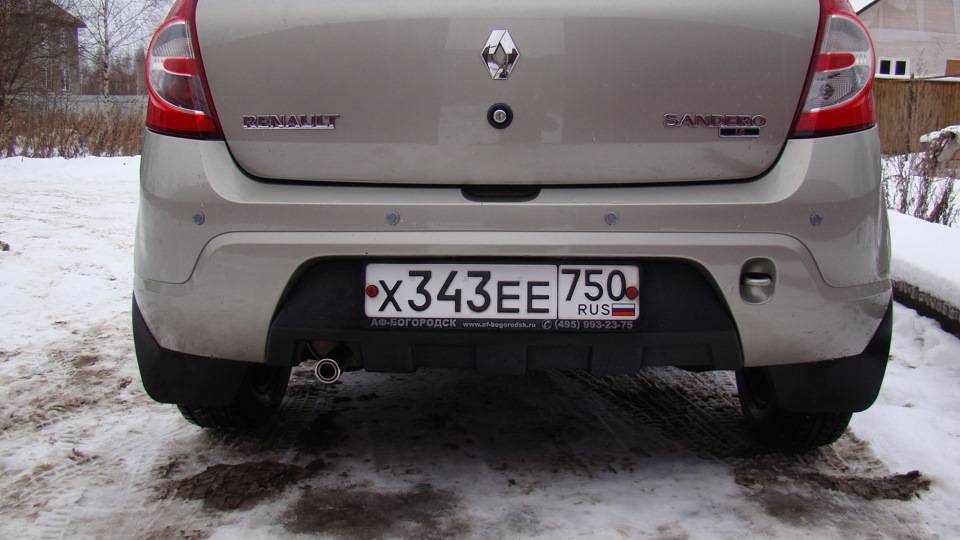

Установка парктроников на Renault Sandero (Рено Сандеро)
Не то чтобы заднее стекло теперь чистое у хечбеков это вообще вряд ли реальноно парктроник на рено сандеро нравится. Вот о последнем и хочу рассказать поподробнее.
Парктроник “просился” давно, поскольку парковаться и выезжать из всяких заморочных позиций приходиться довольно. Не мудрствуя лукаво купил такой вот аппарат китайщина, естественно р. Разметка и сверлёж дело обыденное, рассусоливать не.
Бампер снимать не стал, показалось хлопотным.
Ремонт датчика парктроника Renault Sandero
Без ямы тоже обошелся, хотя старый туристический коврик пришелся к месту. Опасался при сверловке попасть на металлические конструкции ребро жесткости или подобноезалез снизу, рукой пошарил — решил, что ничего не помешает. Правда, долго рылся в инете, пытаясь парктроник на рено сандеро как ставить крайние датчики, чтобы и чуть-чуть боковины просматривали, но немного, не давая ложных срабатываний на предметы, которые “совсем сбоку” и движению не мешают.
Поставил так: Дальнейший опыт показал, что сделал все правильно, крайние датчики срабатывают на см. Датчики ставил при помощи проволочных проводников.
Установка парктроника самостоятельно
Как установить парктроник, как происходит сверление дырок и подключение устройства в бампер? Можно и нужно ли его красить, какого цвета должна быть покраска, как все сделать правильно? Установка парктроника своими руками и его настройка — не особо сложная процедура. Вам потребуется время и, разумеется, стандартный комплект для ремонта.
Схема для установки девайса своими руками
Итак, установка парктроника подразумевает правильный выбор самого прибора — в этом случае вы ориентируетесь на свои предпочтения, а также бюджет. Чтобы вам не приходилось постоянно делать ремонт, заранее определитесь, какую модель вы хотите приобрести. Для этого воспользуйтесь мониторингом отзывов в сети, чтобы понять, устройства какого типа выбирают другие автолюбители и как они себя ведут при этом.
Правильно выбрав устройство, вам остается осуществить сверление дырок в бампере, установить и покрасить устройство в соответствующий цвет. Учитывайте то, что каждое транспортное средство имеет определенные особенности в плане конструкции, в итоге сверление бампера может занять определенное время. Соответственно, если вы не хотите получать импульс с асфальта или неба, необходимо сразу знать, как правильно произвести сверление дырок бампера и монтаж в целом на вашей модели авто.
Разметка бампера для правильного монтажа
В комплекте к парктронику должна идти инструкция по сверлению бампера, подключению и настройке, из которой можно полностью понять, как осуществляется данная процедура. В том случае, если инструкции о том, как устанавливаются устройства, в комплекте нет, то лучше не останавливать свой выбор на таких приборах. В этом случае можно попросту приобрести для себя мигающее устройство, от которого не будет толку, как бы вы его не могли отрегулировать.
Итак, если вы не хотите столкнуться с ремонтом, то останавливайте свой выбор только на качественных парктрониках. В целом процедура сверления бампера и покраски устройства в соответствующий цвет является универсальной для всех типов парктроников. Если производитель зарекомендовал свою продукцию как качественную, в комплекте будет идти не только инструкция, но и фреза по размеру регуляторов. Эта фреза позволит правильно выбрать отверстия для сверления бампера транспортного средства (автор видео — Автоден ТВ).
Устройство датчика
Для предупреждения наезда транспортного средства на невидимые обыкновенным зрением преграды, при движении задним ходом, автомобили оборудуют устройствами контроля за прилегающей территорией.
Существуют 3 вида систем сканирования пространства:
- электромагнитные;
- ультразвуковые;
- видеонаблюдение.
На автомобили Renault Duster рекомендуется устанавливать приборы ультразвукового контроля.
Стандартный комплект поставки состоит из следующих элементов:
- LED монитор.
- Цифровой блок управления.
- Датчики движения.
- Кабель электропитания.
Метод ультразвукового обзора пространства предусматривает монтаж группы преобразователей на задний бампер автомобиля. Парковочный радар с помощью сгенерированных и направленных в сторону препятствия ультразвуковых импульсов определяет расстояние до исследуемого объекта. Весь процесс парковки машины отражается на мониторе, который расположен на передней панели в салоне транспортного средства.
Система слежения оборудуется устройством звукового сопровождения. Если бампер автомобиля приближается к преграде на расстояние менее чем 1,5 м, срабатывает акустический сенсор. Автовладелец по тону издаваемого сигнала, который усиливается по мере приближения препятствия, может определять расстояние до объекта.
Профилактика
Ремонт
В некоторых случаях можно выполнить ремонт парковочных сенсоров своими руками. Для этого вначале выполняется очистка их корпуса безворсовой тканью. Затем следует снять датчики с автомобиля и поместить их в теплое место вдали от источников сильного нагрева, чтобы избежать повреждения. После этого снимается крышка с каждой из деталей и осуществляется зачистка окисленных контактов наждачной бумагой.
Следующий этап ремонта — это замена поврежденной проводки сенсоров. Следует использовать провод такой же или большей толщины для более надежной передачи сигнала. Для защиты от негативных воздействий прокладываемый под полом кузова автомобиля жгут надо поместить в пластиковую толстостенную или металлическую гибкую трубку. Последняя также защитит парктроник от ложных срабатываний вследствие внешних электромагнитных помех.
Основные виды парктроников
На сегодняшний день на рынке представлено большое количество разнообразных парковочных устройств, которые по функционалу и способностям отличаются не столь существенно, представлены как беспроводные, так и проводные модели. Отдавать предпочтения лучше всего последним, так как сигнал от такого устройства будет поступать более надёжный, а установка будет существенно проще.
Беспроводной парктроник проще установить, но из-за помех, он может работать не верно, и можно встрять на ремонт своего бампера и чужой кузовщины!
Самостоятельная установка парктроника – дело достаточно трудоёмкое, однако точное следование нашей инструкции и терпение значительно облегчит такой процесс. В этой статье мы рассмотрим установку стандартного вида проводного парктроника – состоящего из 4-х элементов сенсорных датчиков, блока управления и информационного дисплея.
Как установить и подключить устройство?
Как правильно установить прибор в бампер авто, как отрегулировать и как покрасить в нужный цвет — об этом мы поговорим далее:
Во-первых, нужно правильно подготовить место для крепления устройства. Электронный блок управления гаджетом монтируется в багажном отделении, нужно правильно выбрать место для установки. Установить устройство можно под пластиковой обшивкой багажника или в свободное пространство под крылом
Это не важно, главное, чтобы на блок управления не влияли влажность и другие внешние факторы.
Теперь можно приступить к подготовке самого бампера, и в первую очередь его нужно хорошенько вымыть. Далее, учитывая количество регуляторов, которые идут в комплекте с устройством, следует правильно отметить этот элемент корпуса
Как правило, современные гаджеты оснащены четырьмя датчиками, исходя из этого числа, можно правильно отметить бампер. Как правило, два внешних регулятора расположены на радиальных боковых частях бампера. Оставшееся расстояние можно разделить на соответствующее количество частей, в зависимости от количества регуляторов, поставляемых в комплекте.
Что касается самой разметки, то ее можно сделать маркером или маркером. Чтобы не испортить цвет кузова, впоследствии маркер смывается спиртом. Также следует отметить, что разметка осуществляется по определенным параметрам гаджета, то есть необходимо учитывать показатели производительности устройства, указанные в инструкции. В большинстве случаев клиренс составляет полметра.
С помощью фрезы нужно просверлить соответствующие отверстия в бампере, после чего смонтировать внутри них регуляторы. В большинстве случаев регуляторы без проблем входят в сиденья, но чтобы они не выпали, их можно приклеить.
Перед тем, как окрасить контроллеры в нужный цвет, их необходимо подключить к блоку управления, а также к монитору. Для этого воспользуйтесь схемой, входящей в комплект. Далее нужно покрасить провода датчика в тон бампера. В принципе, выводы расписывать не надо, все зависит от ваших предпочтений.
Завершающим этапом станет диагностика и тестирование рабочего состояния гаджета, при этом тесты должны проводиться с препятствиями.
Инструкция по установке парктроника на Рено Дастер своими руками
Перед началом работ необходимо ознакомиться с инструкцией по установке основного и дополнительного оборудования, а также проверить исправность купленного радара. Для этого нужно подсоединить к нему питание и посмотреть на дисплей, на экране которого должна появиться стандартная картинка с логотипом завода-изготовителя. После проверки прибора подготовить комплект инструментов, и, не убирая инструкции, приступить к монтажу аппаратуры.
Необходимые инструменты
Приборы и инструменты, которые нужно иметь автовладельцу для выполнения монтажных работ:
- парктроник с комплектующими;
- фреза для сверления отверстий;
- электродрель со сверлами;
- измерительная рулетка;
- пассатижи;
- тестер или щуп для электромонтажных работ;
- отвертка с фигурным и плоским лезвием;
- двусторонний скотч;
- изолента.
Процесс монтажа
Инструкция:
- Равномерно разметить точки монтажа датчиков.
- Фрезой высверлить отверстия нужного диаметра.
- В подготовленные отверстия установить и зафиксировать сенсоры парковки.
- Подключить электропитание. Красный провод от модуля управления подсоединить к плюсовому контакту фонаря заднего хода, а черный – к отрицательной клемме осветительного устройства.
- На двусторонний скотч, вблизи плафона, смонтировать блок управления датчиками.
- Ввести кабель видео и провод электропитания прибора в салон автомобиля. Подключить и активировать дисплей.
Для проверки оборудования необходимо включить зажигание, рычаг коробки передач передвинуть в положение «R» (движение задним ходом). Признаки правильной установки – включенный дисплей и цифры на табло монитора.
Установка парктроника
Поиск информации в Интернете показал, что принцип действия у всех моделей одинаковый, и практически все – китайского производства. Они различаются лишь по количеству датчиков – от 2 до 8, дальности действия датчиков и известности марки. Остальные «вкусности» зависят только от вашего кошелька. Решил брать дешёвый и часто встречающихся – Legendford с 4 датчиками за 1000 рублей. Помогал друг — «Кулибин» по имени Сергей. Вся установка заняла около 3 часов.
Нам понадобятся: сам блок, 4 датчика, фреза, двухсторонний скотч, дисплей, – есть в комплекте; также: отвёртки, изолента, шуруповёрт, проволочка, пробник (лампочку с проводами), резинка или стяжка.
1. Устанавливаем дисплей на зеркале в салоне (рис. 1).
2. Прокладываем проводку по кромке дверей, сначала над правой передней дверью (рис. 2), потом – над задней. Далее – по задней кромке дверного проема вниз до сиденья. У стыка сиденья и спинки, проводим провода в угол сиденья, предварительно перемотав контакт изолентой, чтобы не повредить. Вывели провода в правом нижнем углу багажника (рис. 3).
3. Теперь «раздеваем» багажник: сняли балонник, его крепеж и все клипсы обшивки справа. Вот что получилось (рис. 4).
4. Дальше мы сняли правую заднюю фару (держится на двух гайках-«барашках»), и отсоединили клеммную колодку — потом будет легче прокладывать провода от датчиков. Под фарой есть отверстие в кузове, которое позволит не снимать бампер (рис. 5).
5. Подключаем «плюс» питания от блока парктроника (красный) к найденному проводу*, а «минус» (черный) — на «массу» (рис. 6).
6. Отмечаем по замку багажника центр бампера (рис. 7), от центра на бампере отмечаем точки по 20см вправо и влево. От полученных точек отмечаем еще по 40см в стороны.
7. Сверлим бампер (рис. 8). После этой процедуры мы получили 4 ровные дырочки
8. Наконец, вставили датчики**, от левого до правого угла (рис. 9).
9. Теперь поочерёдно привязываем провода от датчиков к проволочке и тащим снизу под бампером к месту крепления правой фары через отверстие.
10. После этого все провода возле фары связываем какой-нибудь резинкой или стяжкой и подключаем к блоку парктроника, который заранее закрепили двойным скотчем на крыле.
11. Датчики установлены и подключены, но не спешите всё собирать! «методом профессора Тыка» и переключением проводов на блоке парктроника проверьте соответствие сторон (право и лево).
*Нам нужен «плюс» с фонаря заднего хода. Обычно это кремовый провод (рис. 11). Если нет такого, поворачиваем ключ зажигания во второе положение и включаем заднюю передачу, берём пробник (лампочку с проводами) и ищем: один провод на железо, другой — в колодку поочередно ко всем проводам. Если лампочка горит — это наш провод.
**Обычно они просто вставляются в отверстия и держатся там на уплотнителе. Чуть не забыл — датчики вставляем маркировкой «up» вверх и по схеме: “При подключении кабелей датчиков блока управления нужно, чтобы маркировка на проводах датчиков M1, L, M, R соответствовала маркировке на плате управления (слева направо). Еслди смотреть на автомобиль сзади, то датчики должны быть установлены слева направо”
голоса
Рейтинг статьи
Оригинальные датчики компании Renault
Штатные парктроники для Рено Дастер бывают нескольких типов. Недорогие модели «сообщают» о приближающемся препятствии звуковым сигналом. Дилеры Renault нередко предлагают дооснастить подобные приборы дополнительным экраном. На дисплей парктроника выводится информация о расстоянии до ближайшей преграды.
Оригинальные приборы Рено Дастер обладают двумя недостатками:
- Высокая цена. Дастер не комплектуется парткрониками. Установка последних в салонах Renault стоит примерно 7-10 тысяч рублей. Однако при необходимости можно смонтировать датчики самостоятельно.
- Ограниченный функционал. Штатные устройства оборудованы тремя контроллерами. Поэтому приборы поставляют неполную информацию.
У штатного парктроника есть одно преимущество: компания Renault по гарантии готова бесплатно заменить вышедшее из строя устройство.
Устройство датчика
Простой ремонт своими руками
Поскольку парктроник устанавливался своими силами, то и ремонтировать его придется самостоятельно – решил я. Первоначально не имея никакого представления о том, как его починить, я изучил немало форумов и сайтов. Собрав всю полученную информацию в одной отдельной голове (то бишь в моей), отправился к машине.
Существует 3 причины неисправности парктроника:
- выход из строя датчика,
- неисправность в блоке управления,
- неисправность монитора
Начинаем поиск неисправности с проверки датчиков. Как оказалось, проверить их можно просто пальцем… Прикладываем по очереди палец к каждому датчику (не надавливая на него!) – исправный датчик выдает легкие импульсы вибрации, которые ощущаются через палец (такие легкие толчки).
Так как у меня на мониторе постоянно горели правые индикаторы, я уже знал, что проблема у меня в правом канале и поэтому более внимательно диагностировал 2 правых датчика. Как оказалось, крайний правый датчик или выдавал слабые импульсы, или вообще их не выдавал.
Следующим этапом я открутил блок управления (хорошо, что при установке парктроника я закрепил блок в доступном месте), это заняло у меня буквально 2 минуты. К блоку подключены 4 кабеля идущие от датчиков, каждый кабель пронумерован и я знаю от какого датчика он подходит.
Вынимаю штекер правового крайнего датчика из блока управления, иду и включаю зажигание, перевожу ручку АКПП в положение «R», захожу сзади автомобиля, то приближаюсь к датчикам, то отдаляюсь и о чудо, вижу, что монитор выдает правильные показания и не пищит постоянно, а только когда я приближаюсь. Чтобы в одиночку тестировать парктроник, я открыл дверь багажника и через салон видел, что показывается на мониторе.
Протестировав всё несколько раз я убедился, что парктроник заработал, единственное, это с правой стороны, там где я отключил крайний датчик, зона видимости датчиков стала немного меньше, но в принципе это практически не ощущается.
После этого, я закрепил блок управления обратно на стенку и ремонт парктроника на этом закончился.
Здесь хочу добавить, что если путем отключения датчиков от блока управления не удастся установить неисправный, следует тогда прозвонить каждый датчик и найти неисправный. Это легко делается прибором (тестером), когда я собирался ремонтировать парктроник, я тоже взял с собой тестер, но он мне не пригодился к счастью.
Выход из строя датчиков является распространенной неисправностью многих парковочных систем, поэтому ремонт всегда начинайте с проверки работоспособности датчиков.
Определение причины поломки парковочного радара и его ремонт
Парктроники задние Renault Duster: установка своими руками, штатный, передний
Альтернативные производители парктроника
Парковочные радары для автомобилей Рено Дастер отличаются ценой, типом дисплея, количеством ультразвуковых сенсоров и способом подключения к электросети.
Парктроники Erisson — продукция российской компании. Приборы комплектуются 4 ультразвуковыми датчиками, светодиодным дисплеем, расположенным в зеркале заднего вида и беспроводной технологией передачи данных.
SHO-ME — южнокорейский концерн, специализирующийся на выпуске приборов и аксессуаров для автомобильной техники. Парковочные радары SHO-ME оснащаются 4 сенсорами парковки, LED дисплеем и бипером для звукового сопровождения. На мониторе прибора отражается цифровая шкала, помогающая контролировать скорость сближения с препятствием.
Парковочное устройство CENMAX — аппарат китайского производства с хорошим качеством. Прибор оснащается жидкокристаллическим монитором, звуковым устройством и 4 датчиками слежения. Точность измерения расстояния — до 10 см. Интервал рабочих температур — от -35 до +60°C.
Выводы
Установить парктроники своими руками оказалось не сложно. По крайней мере, задних. С передними придется повозиться в плане подключения. Все остальные операции довольно легко выполнимы. Стоит отметить, что не заводские парктроники должны проходить процесс калибровки один раз в год.
Установив парктроник на Дастер, можно повысить уровень безопасности кроссовера. Этот прибор сигнализирует водителю о наличии преграды, которая располагается в «слепой» зоне. Существует несколько моделей партктроников, предназначенных для Рено Дастер. При этом все приборы работают по единому принципу.
