Опасности и лайфхаки
Для надежной работы необходим багаж знаний по электронике и электросетям, а также навыки обращения с ручным инструментом и тестерами. При неграмотном подключении безопасность водителя и пассажиров под угрозой. Мало того, что периодически может отходить контакт, провода могут перетереться или вызвать короткое замыкание.
Следует учитывать, что вся начинка устройства рассчитана на кратковременную эксплуатацию. При постоянной же эксплуатации, особенно при прямом соединении, видеорегистратор разряжает аккумулятор, поэтому предусмотрите кнопку разрыва цепи. Поскольку многие регистраторы теперь оснащены собственной батареей, такая кнопка активирует контакт в момент критического значения заряда источника питания видеорегистратора.
Также неправильное подключение чревато преждевременным износом видеоприбора. Разряды могут создавать аудиопомехи или искажать видеосигнал. А это существенный минус в его предназначении – защите чести и достоинства автовладельца в конфликтах на дороге.
Как спрятать провода от видеорегистратора в машине?
Провода — это проблема для водителей, ведь в машине не так уж и много места. Только окончательно выбрав расположение можно понять, каким способом будет происходить крепление.
Существует два способа, исходя от предпочтений:
Открытое подключение. В таком случае вам понадобятся только специально скобы на липучках, которые крепят провода. Но такая конструкция недолговечна, хотя и очень простая на практике. Липучки будут периодически отклеиваться, а если вас это раздражает, то лучше отказаться от этого. Хорошо подходит, когда провода не раздражают. Чтобы все выглядело целостно, провода должны быть такого же или похожего цвета на салон.
Скрытое подключение. Здесь уже придется немного заморочиться. Придется лезть под панели и обшивку, поэтому будьте заранее готовы. Это займет некоторое время, но после этого ничего лишнего бросаться в глаза не будет.
Как правильно установить видеорегистратор в машине
Каждый из вариантов установки видеорегистраторов имеет свои плюсы и минусы. Рассмотрим наиболее распространенные из них.
На присоске
Является самым простым из существующих методов крепления видеорегистратора. При установке не требует никаких инструментов. Обычно она поставляется в комплекте с оборудованием. При выборе места установки регистратора на присоске автовладелец обычно руководствуется следующими правилами:
- видеорегистратор и присоска не должны мешать обзорности водительской зоны, в идеальном случае и пассажирской тоже;
- органы управления видеорегистратором должны быть в пределе досягаемости водительской зоны обслуживания;
- регистратор должен обеспечивать максимальный угол обзора.
Для установки видеорегистратора на присоске необходимо:
- обезжирить место установки присоски с помощью мягкой ветоши, смоченной спиртом или другим мягким нежирным растворителем;
- дождаться высыхания места установки;
- закрепить присоску, проверив надежность крепежа.
Некоторые автовладельцы смачивают место установки водой перед закреплением присоски. В случае хорошего обезжиривания это делать необязательно.
Плюсы присоски:
- поставляется в комплекте с оборудованием;
- простота монтажа-демонтажа, имеется возможность ежедневной установки-снятия присоски;
- компактность.
Основные минусы: неустойчивость монтажа, особенно в холодное время года, неэстетичный вид.
Присоска за зеркалом заднего вида устанавливается для малогабаритных моделей видеорегистраторов. Основные преимущества: практически не мешает обзорности, незаметна для инспекторов и воров, имеет более эстетичный вид.
На двухстороннем скотче
Наклейка в виде двухстороннего скотча более практична, чем присоска, однако имеет ряд недостатков:
- невозможно демонтировать видеорегистратор, не повредив наклейку;
- качество монтажа зависит от материала выбранного двухстороннего скотча (он должен быть термо- и влагостойким);
- при отсутствии опыта возможна неправильная установка видеорегистратора с первого раза;
- при креплении регистратора непосредственно на лобовое стекло возможно перегревание устройства при попадании прямых солнечных лучей в теплое время года.
Есть варианты съемного крепления видеорегистратора при постоянно установленной с помощью наклейки платформе. Он более оптимален.
На торпедо
Отдельные модели видеорегистраторов имеют вариант крепежа на торпедо авто. Чаще всего осуществляется с помощью двухстороннего скотча. Плюсы такого крепежа:
- более просто произвести подключение питания;
- простота монтажа;
- надежность крепления;
- удобность доступа к органам управления регистратора.
Основной недостаток — уменьшение угла обзора.
В зеркале заднего вида
Видеорегистратор, встроенный в зеркало заднего вида, обычно устанавливается на сервисных центрах. Он имеет постоянное подключение к питанию. Обычно это модели премиум-класса.
Куда и как подключить видеорегистратор в машине без прикуривателя
Для любителей электронных гаджетов выходом может стать покупка разветвителя, который подключается к прикуривателю через стандартный штекер и снабжен несколькими выходными портами различных форматов. Для такого адаптера важными параметрами становятся максимальная величина тока, эффективность встроенных предохранителей.
При полной загрузке возможны перегрузки устройства, нагрев внутренних цепей, отмечены случаи возгорания. Кроме того, такие адаптеры нельзя использовать в моделях автомобилей, не оборудованных прикуривателем. Нет проблем у владельцев видеорегистраторов, подключаемых к электросистеме через разъем USB. Такой прибор можно подключить через штатные порты на панели «торпедо» или через разъемы автомагнитолы.
Среди нестандартных способов подключения с использованием типового штекера, практикуемых российскими автолюбителями, можно отметить:
- Подключение к гнезду прикуривателя с внутренней стороны.
- Прямое подключение к аккумулятору или питающим разъемам магнитолы.
- Присоединение к питанию электроосвещения через потолочный плафон.
- Подключение к блоку предохранителей.
Способы крепления
От места установки гаджета зависит способ его фиксации на поверхности. Это может быть двусторонняя липкая лента или присоска.
Использование присоски целесообразно при необходимости зафиксировать регистратор на лобовом стекле. Часто устройства продают уже с присоской. Позаботьтесь о том, чтобы поверхность была обезжирена. Для этой цели можно воспользоваться стеклоочистителем или обычным спиртом и мягкой ветошью. Далее поверхность должна хорошо высохнуть. Прислоните присоску вплотную к стеклу, прижмите и поверните защёлку в соответствующее положение для фиксации. Обязательно проверьте, насколько прочно устройство держится на стекле. Недолговечность присоски является её ключевым недостатком. Со временем она может покрыться трещинами, утратить эластичность, в итоге девайс упадёт и с высокой долей вероятности повредится. Температура на улице также влияет на плотность крепления. В зимнее время перед тем, как отправиться в путь, обязательно проверьте надёжность фиксации присоски и плотность её прилегания к стеклу.
Двухсторонняя липкая лента может идти в комплекте с регистратором, она более надёжно фиксирует устройство, но потеряет свои свойства, если вы будете слишком часто снимать гаджет
Если вы сами выбираете такую ленту, обратите внимание на стабильность её свойств при изменении температуры окружающей среды.
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания
Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
Соединения нужно тщательно изолировать
Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения
Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец
Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
Подключение регистратора через блок предохранителей автомобиля, без врезки в проводку.
Думаю, многим знакомо отсутствие розеток для подключения магнитолы и зарядки мобильного телефона, а также куча проводов, выходящих из двойного прикуривателя.
В новых автомобилях автовладельцы не хотят подключаться от проводки (например, от штекера от осветительных приборов), так как это может привести к аннулированию гарантии. Китайцы придумали другой способ решения этой проблемы без взлома и пайки.

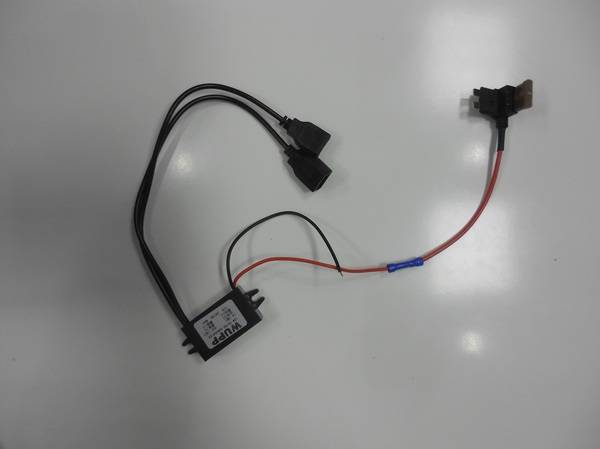

1. DC12V — 5V инверторный автомобильный адаптер питания 3A — 190p
2. 32V Автомобильный держатель-адаптер предохранителей (ATO, ATC) — 60 пенсов (выбирается в зависимости от типа предохранителей в автомобиле)
Вместо двойного предохранителя видел варианты с припаиванием провода непосредственно к предохранителю, но за 60 рублей можно купить такую штуковину и не заморачиваться.
3. кабель micro usb — 120р на 2м.
4. расходные материалы: двусторонний скотч, клейкая лента, предохранитель на 5 ампер, гайка M8.
В «двойном предохранителе» есть 2 гнезда, одно для родного предохранителя из блока, другое идет на адаптер. Подключите предохранители. В блок предохранителей в автомобиле пойдет на место предохранителя АКПП (потому что в моей МКПП тот пустой)
Соедините «+» от адаптера с проводом от предохранителя. (Двойной предохранитель поставляется вместе с клеммной втулкой).
Минусовой провод идет к корпусу. Рядом у меня есть штифт, который крепит переборку к кузову. Проверьте работоспособность цепи.
Следующий шаг — спрятать адаптер. Я приклеил его на двустороннюю липкую ленту в блоке предохранителей.
Затем протяните кабели usb к месту расположения гаджетов и подключите к адаптеру. Я проложил один кабель через стойку водителя к потолку для подключения видеорегистратора, а другой вышел из нижней части стойки для зарядки телефона. (Нижний кабель был сделан специально, чтобы иметь дополнительное пространство для подключения датчика радара на приборной панели при необходимости).

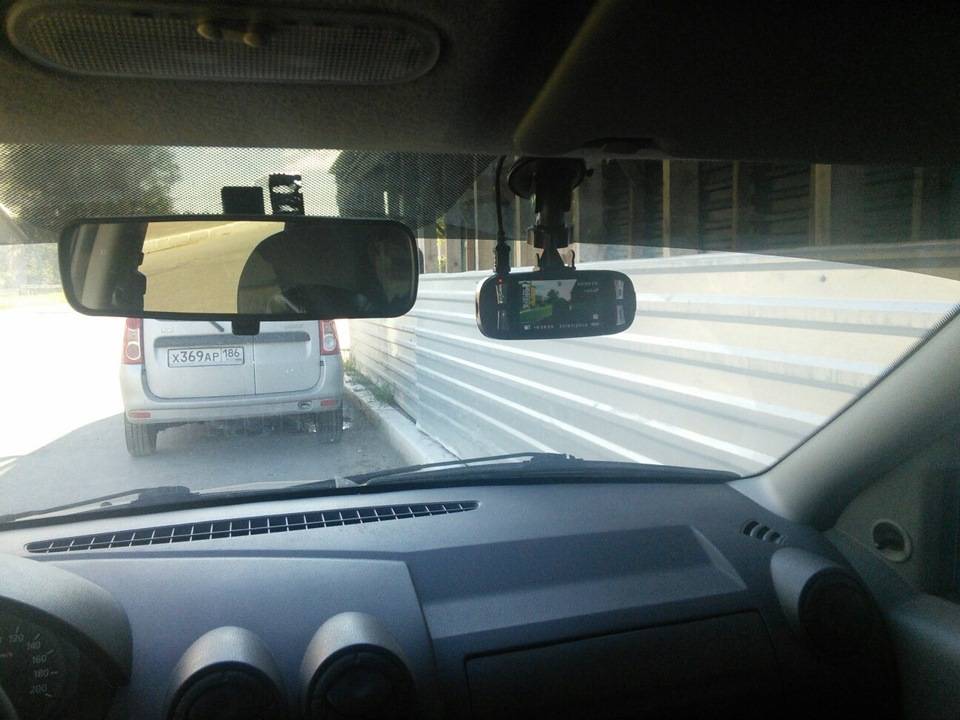

Вот как это выглядит в собранном виде: 2 кабеля micro usb сверху и снизу, прикуриватель свободен. Автомобильный видеорегистратор включается, когда вы включаете зажигание в автомобиле.
P.s. В моей октавии крышка блока предохранителей не герметична из-за «двойника», поэтому придется немного поколхозить и припаять провод непосредственно к предохранителю. Но в этом случае можно использовать только пустую розетку, либо на месте родной должен стоять предохранитель на 5 ампер, чтобы не сжечь гаджеты.
Цена выпуска: 400р с аксессуарами и кабелем usb.
Где установить видеорегистратор
Еще одним важным моментом является местоположение. Поскольку пространство в автомобиле ограничено, для камеры есть всего несколько мест:
- Ветровое стекло. Самое удобное расположение. В этом случае отлично подойдет крепление на присоске, которое крепится к лобовому стеклу. Хорошо, если устройство легкое и достаточно одной присоски. Затем вы можете наклеить его на любую деталь, но самое подходящее место — вокруг зеркала заднего вида, то есть class=»aligncenter» width=»650″ height=»433″ Лучшие места для крепления видеорегистратора на лобовом стекле: 1, 3, 5, 6 и 8. Места, выделенные красным цветом, не рекомендуются для установки видеорегистратора.
- Передняя панель. Тоже неплохой вариант. Здесь вы можете закрепить черный ящик с помощью присосок, винтов или болтов.
Монтаж видеорегистратора на передней панели
На самом деле, существует множество мест, где можно установить записывающее устройство. Это может быть крыша, само зеркало или приборная панель. Самое главное — это правильный угол и надежное крепление
Также важно помнить, что почти в каждом автомобиле есть подушки безопасности. Они встроены в переднюю панель
При срабатывании они могут повредить магнитолу и нанести травмы пассажиру и водителю, находящимся впереди. Это следует тщательно учитывать при установке!
Как правильно установить видеорегистратор: выбор места и подключение
Установка видеорегистратора: как выбрать место
Чаще всего видеорегистраторы закрепляют на лобовом стекле и на торпедо. В любом случае нужно чтобы прибор не ухудшал обзор и не отвлекал водителя. Если формат устройства небольшой, можно попытаться спрятать его за зеркалом заднего вида. Этот вариант установки видеорегистратора один из лучших: и обзор для камеры отличный (нужно только правильно ее сориентировать) и водителю не мешает. Правда есть один минус: тяжело или вовсе невозможно в этом случае развернуть камеру так, чтобы записать происходящее со стороны водителя (например, при «разборках» с патрульной службой). Установка видеорегистратора на торпедо часто не обеспечивает должного обзора, но если устройство тяжелое, то особого выбора нет: придется его «приземлять».
Как правильно установить видеорегистратор
Место для установки выбрано, держатель установлен. Теперь нужно завести провода питания. Чаще всего видеорегистраторы запитывают от прикуривателя и большинство шнуров питания идет со штекером под этот разъем. Все неплохо, но висящие посреди лобового стекла провода могут мешать обзору и отвлекать водителя. Потому желательно провод вывести под потолок (оставьте немного свободного провода, чтобы была возможность изменять положение камеры при необходимости), заправьте провод под потолочную панель, немного отодвинув ее, затем обнажив боковую стойку, прикрепите провод к уже проложенным там жгутам при помощи пластиковых хомутов. Как конкретно отодвигать потолочную панель и боковую стойку сказать трудно: у разных автомобилей по-разному.
Подключение видеорегистратора к прикуривателю
Для подключения «изнутри» нужно к контактам штекера (выбрасывать «коробочку» нельзя, т.к. там находится преобразователь 12В от прикуривателя в 5В для видеорегистратора) припаять два провода. Центральный контакт – это вход +12В, а один из боковых – «земля».
Чтобы узнать, который из них подключен, можно «прозвонить» тестером/омметром каждый боковой контакт относительно центрального. К тому, где будут какие-то показатели, припаиваем второй провод. Есть другие конструкции штекеров для прикуривателя, но принцип определения «земли» такой же: нужно проверять тестером. Если с «прозвонкой» туго, можно снять крышку и посмотреть, к которому припаян провод. Но лучше внутрь не лезть, особенно, если навыков недостаточно. Припаяв провода (если пайка не держится, используйте флюсы – их можно найти на авторынке или там, где продают всякое «железо») тщательно обмотайте все изолентой.
Теперь провода от видеорегистратора соединяем с найденным питанием от прикуривателя, тщательно изолируем (или используем специальные коннекторы). Панель прикуривателя ставим на место. Все. У вас теперь регистратор скрытой установки и вы знаете, как правильно установить видеорегистратор, спрятав при этом провода. Достаточно хлопотно, но оно того стоит.
Всем привет, наконец-то сегодня нашел решение как качественно запитать радар-детектор и регистратор. Надоело что салон автомобиля напоминает ноздри гориллы. Как я выбирал регистратор COWON AW1 и радар-детектор SHO-ME G800 STR напишу по-позже (уверен самые оптимальные решения, берите не ошибетесь, хотя можно найти устройство 2 в одном).Итак что нам надо: два комплекта подключения радара (купил в авто49, он же би-би за 130 руб. каждый) изолента, отвертка, пластиковая карта, пластиковые стяжки.Самое сложное:Открываем крышку под которой спрятаны предохранители в салоне (около водительской двери), там есть свободные места под предохранители, регистратором вычисляем которые запитаны при включени зажигания, а которые постоянно. Т.к. радар мне нужен только при включеном зажигании, а регистратор постоянно. Вставляем плюсового папу в разьем для предохранителя, а минус кидаем на массу, все понятно на фото.Идем далее:Провода я проложил по стойке и заправил за потолок. Провода сначала лучше проложить, потом подключать, чтоб лишние провода спрятать в стойке. Вот и все. Завтра буду тестить как ловит радар над зеркалом… спрашивайте отвечу!
UPDATE: Протестировано, ловит отлично, только плюс не греется. Но буду переносить, радар не «на глазах». Частые беседы по телефону сменяются громкой музыкой. Езда в тишине очень редко. Поэтому к сожалению придется класть на панель, провода проложу по щели обдува стекла (водителю их не будет видно), остается вопрос что делать с дворовыми «флигустьерами».
Никаких повреждений штатной проводки, никаких соплей, все защищено отдельгыми предохранителями!
Способы подключения к бортовой сети
Все современные видеорегистраторы требуют бортового напряжения в 12 вольт. И есть всего лишь два варианта подключить их к электросети автомобиля – с помощью прикуривателя и к освещению на потолке салона. При первом способе нужно лишь вставить заводской разъем записывающего устройства в гнездо прикуривателя – и дело практически сделано. Остается лишь решить, что делать с проводом: некоторые водители в эстетических целях прячут его под панели салона, другие предпочитают крепить к ветровому стеклу.
Более сложный метод – запитка от потолочного освещения – в плане эстетики является идеальным вариантом. Однако для его реализации требуется некоторый объем знаний в сфере электротехники и умение правильно разобрать и собрать осветительный плафон. Поэтому для решения этих вопросов часто приходится обращаться за помощью к профессиональным автомастерам.
Где поставить регистратор: выбор места установки
Как правило, место установки видеорегистратора — на лобовом стекле. Реже устройство крепят на панели приборов или крепление производится к зеркалу заднего вида в салоне.
При выборе места установки следует помнить — регистратор не должен мешать и ухудшать обзор, чтобы не отвлекать внимание водителя. Еще при установке видеорегистратора следует учитывать, чтобы устройство случайно не оказалось в зоне действия подушек безопасности AirBag
Например, при срабатывании подушек (боковых в стойках, шторок, фронтальных подушек и т.д.) может задеть и регистратор, который станет причиной травм водителя или пассажиров.
Еще при установке видеорегистратора следует учитывать, чтобы устройство случайно не оказалось в зоне действия подушек безопасности AirBag. Например, при срабатывании подушек (боковых в стойках, шторок, фронтальных подушек и т.д.) может задеть и регистратор, который станет причиной травм водителя или пассажиров.
Оптимальным решением может показаться установка в области зеркала заднего вида (крепится видеорегистратор на лобовое стекло за зеркалом или к самому зеркалу). Однако необходимо учитывать и то, что при необходимости повернуть камеру (например, записать разговор с инспектором), такой способ монтажа значительно усложняет задачу.
Еще следует помнить, что для больших и тяжелых устройств установка на стекле противопоказана, особенно на присоски. В этом случае видеорегистратор лучше устанавливать на торпедо. При этом устройство, закрепленное на приборной панели, не способно обеспечить полный обзор, но фиксация будет максимально надежной.
Типы крепления регистратора
Обычно видеорегистратор имеет два вида крепления:
- на вакуумной присоске;
- на липкой ленте (двухсторонний скотч);
Использование присоски удобнее, так как можно снять регистратор, изменить место установки и т.д. Однако недостатком является то, что со временем присоска держит хуже, от вибраций и нагрева/охлаждения лобового стекла крепление становится менее надежным.
Часто крепеж полностью отклеивается и видеорегистратор падает. Если сравнивать с присоской, крепление на липкую ленту надежнее. Однако снимать крепеж или регистратор при таком способе монтажа не получится. Также скотч может оставлять следы на торпедо и различных поверхностях.
Способы и инструкции подключения без прикуривателя
Иногда бывает такое, что владельцы машин не знают о том, что в автомобиле без прикуривателя есть несколько способов подключения видеорегистратора. В зависимости от размещения его можно питать чем угодно, поэтому проблем возникнуть не должно. Разве что с установкой, так как дело муторное и требует аккуратности. Существует несколько методов.

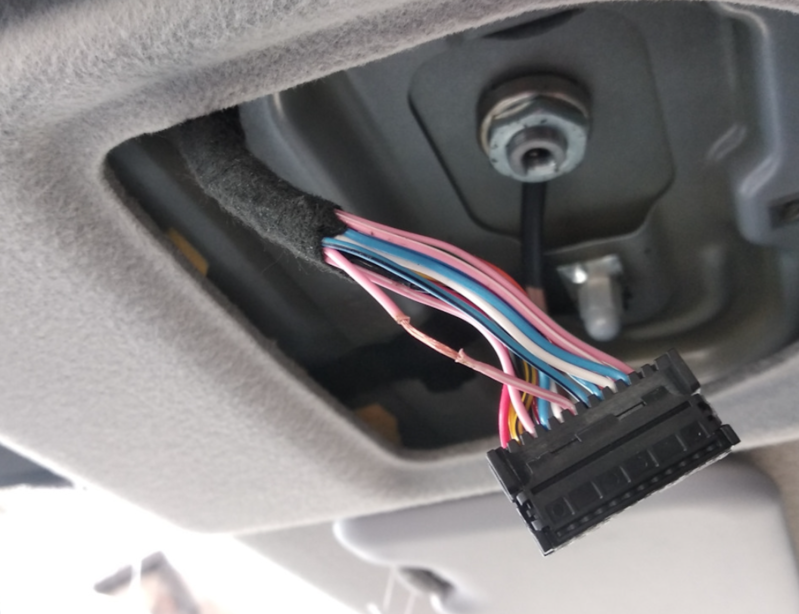

Вариант 1. Подключение к плафону освещения
Если у вас есть вопрос: как подключить видеорегистратор к плафону освещения, то здесь ничего сложного. Этот вид отлично подходит для тех, кто решил устанавливать камеру на лобовом стекле, потому что спрятать провода и питать прибор электричеством на самом деле не так уж и тяжело. Для этого просто следуйте этапам:
Сначала нужно снять плафон
Возьмите подходящую по размеру отвертку, неважно обычную или крестовую. Главное, чтобы было удобно работать
После того как плафон убрали, надо пользоваться паяльником. Провода от видеорегистратора нужно припаять к контактам лампочки или разъему шлейфа.
Проверьте надежность. Часто в будущем после ошибки на этом этапе случаются во время съемки не желаемые последствия: прерыв видеосъемки или помехи.
Если у вас есть мультиметр, то проверьте напряжение. Также им можно было воспользоваться для того, чтобы подобрать место для проводов регистратора.
Следующее — разборка штатного штекера
Но стоит это делать с осторожностью! Опыт в этом деле только приветствуется
Не думайте о том, что подключение регистратора к плафону освещения, не самая хорошая затея. Заранее предусмотрен модуль питания, который безопасный для такого соединения. Внутри у него есть резистор, который предотвращает возможные нарушения в проводимости электричества. В большинстве они на 150 Ом. В случае в потреблении меньше 200 мА нужно дополнять конструкцию специальными нагрузочными резисторами.

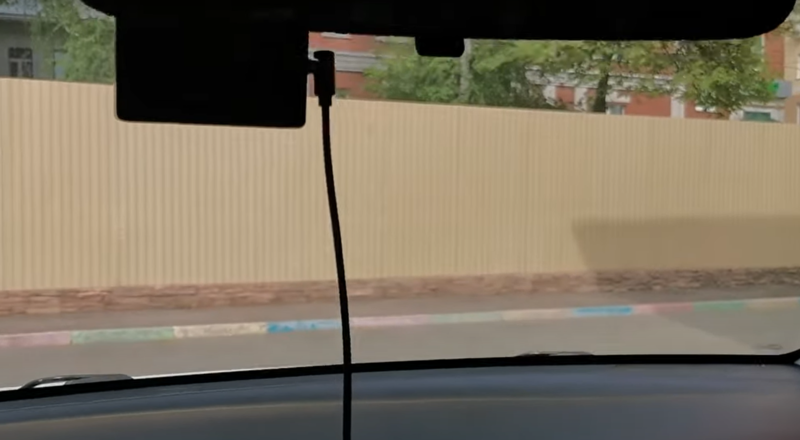

Дальше нужно спрятать провода. Для этого стоит убрать обшивку лобового стекла. Дальше под ней прячем и готово. Или просто закрепляет скобами.
Вариант 2. Подключение к блокам предохранителей
Самый хороший и при этом безопасный способ, но он нуждается в подготовке, знаниях, а также деталях. Само устройство сможет работать отдельно, ничего не требуя, кроме электричества.
Возьмите обычные автомобильные предохранители. Если они у вас есть, то это отлично.
К проводу регистратора надо добавить еще один дополнительный. Аккуратно маскируем и ведем к капоту.
На крыле обычно есть блок с предохранителями. Он как раз нам и нужен. На нем можно обнаружить пустой ряд для дополнительных подключений.
Обязательно соблюдайте полюса. Нужно провести провод к блоку.
Чтобы клеммы не расшатывались и не подвергались выпадению, массу лучше всего разместить на корпусе машины.
Понадобится преобразователь. Установите его в месте, куда вода точно не попадет.
Предохранитель на 15 А подойдет как ничто другое. В свободное гнездо аккуратно его вставляем.

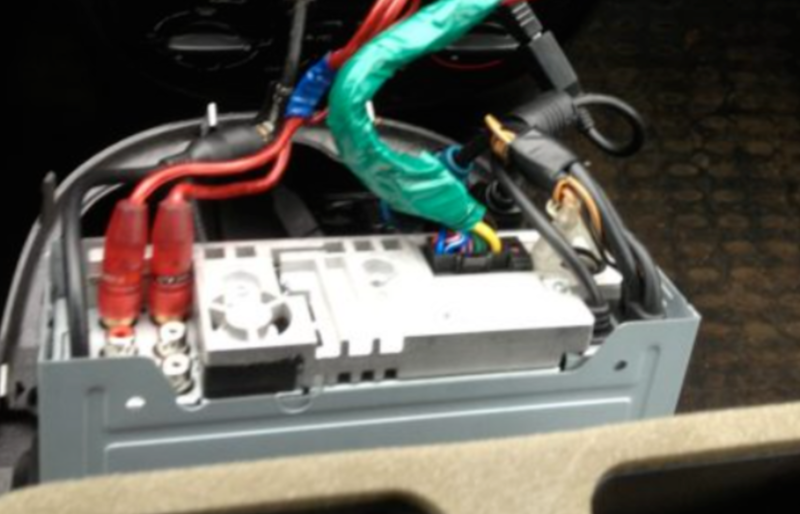

Вариант 3. Подключение к автомагнитоле
Это простой способ подключения, потому что к камере будет ближе, конструкция не такая сложная, поэтому такой метод рекомендуется новичкам в этом деле.
Найдите шнур с постоянным питанием. Для этого вам понадобится мультиметр.
Его нужно прочистить. И только после этого можно пропаять провод видеорегистратора, но через преобразователь, так как на магнитолу отводится больше напряжения, чем на камеру.
Вариант 4. Подключение к зажиганию
Один из редких методов. Его меняют на другой, потому что включится оно только после зажигания. Это не совсем удобно, но на крайний случай воспользоваться можно.
С рулевой колонки надо снять обшивку, а дальше вы найдете клемму с положительным зарядом. Отрицательный подключается либо к корпусу, либо к магнитоле.
Располагаем камеру на место, по краю ветрового стекла ведем провод.
Блок питания всего на 5 В. Подключаем провода по их зарядам.
